Установка для водопостачання міського населення смт комиш-зоря

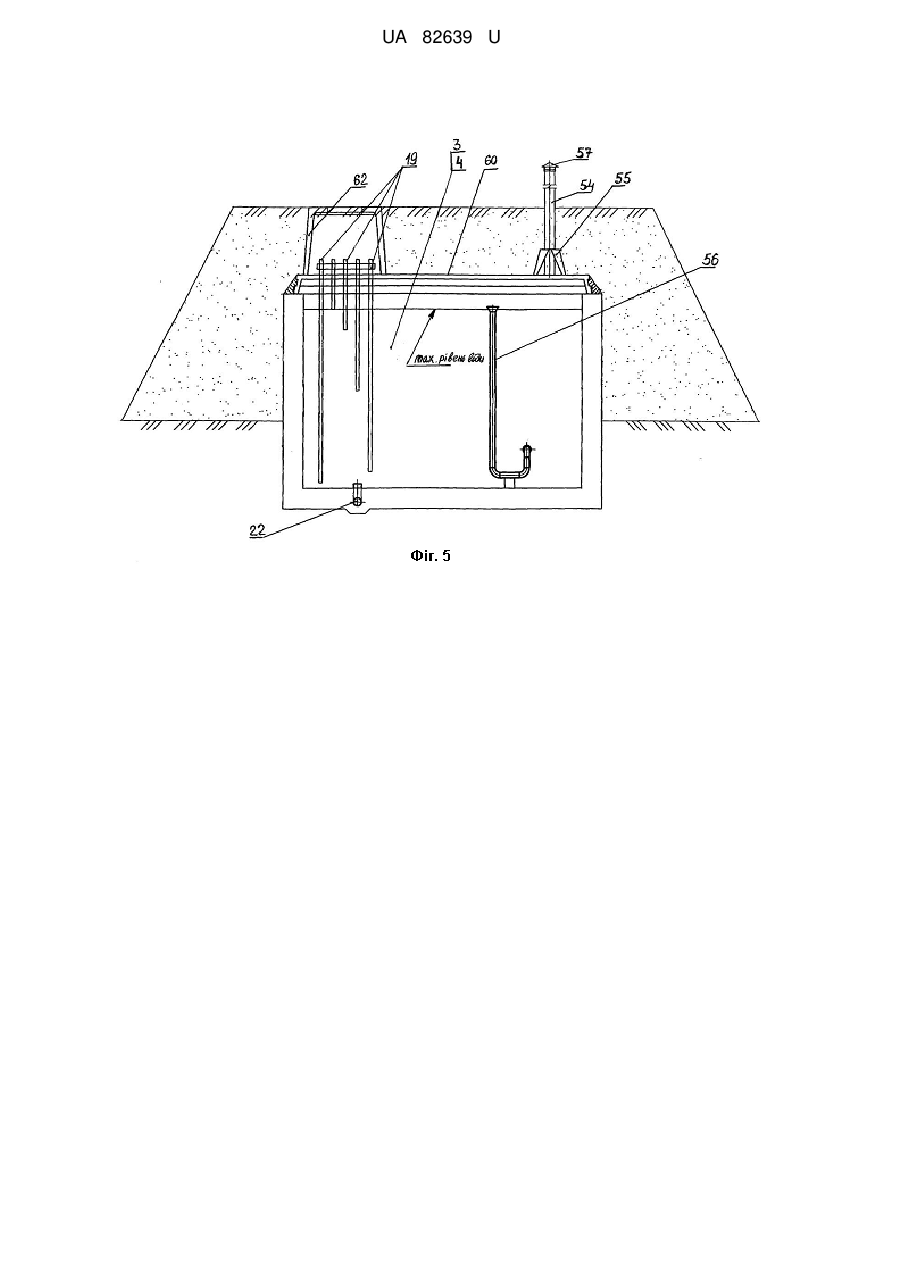

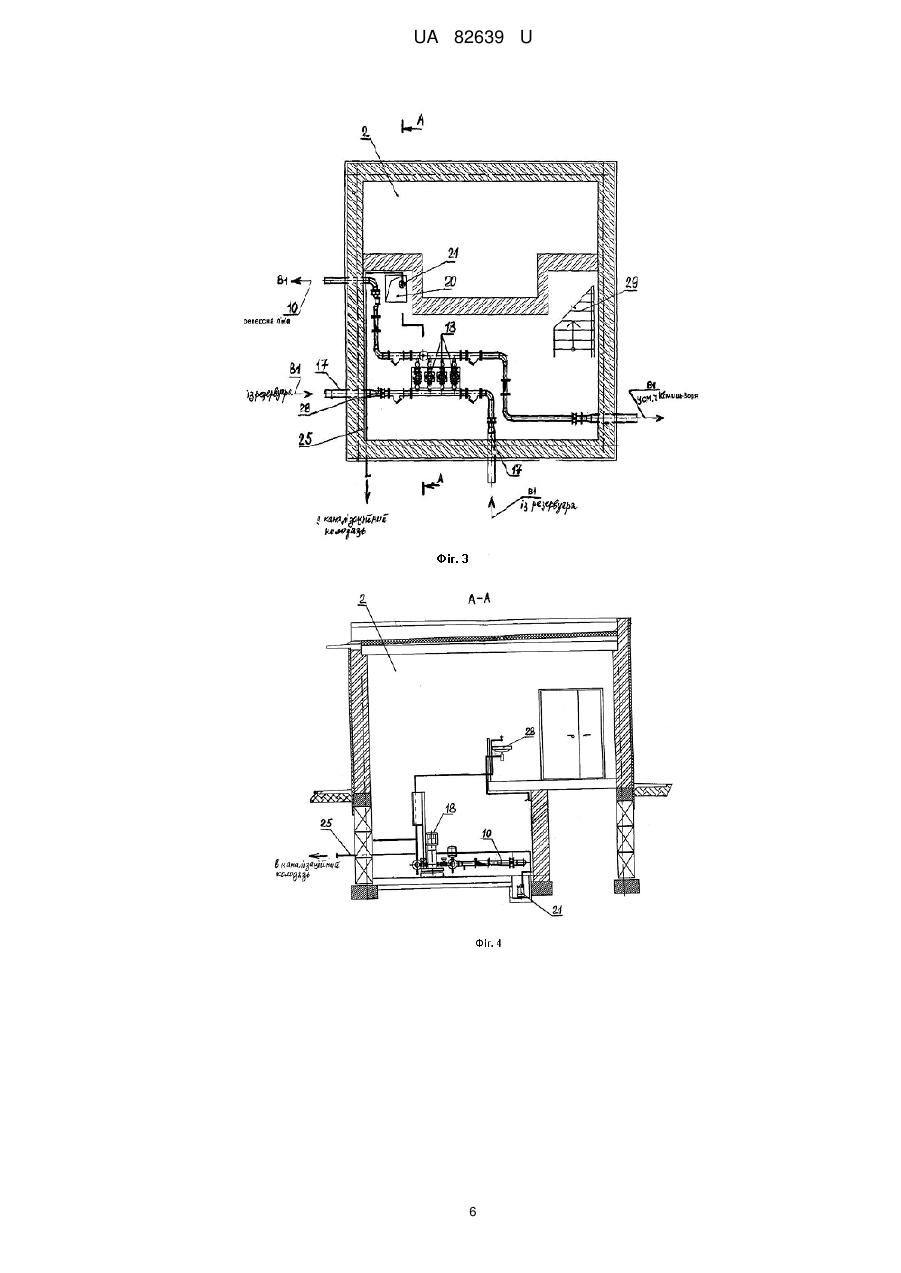

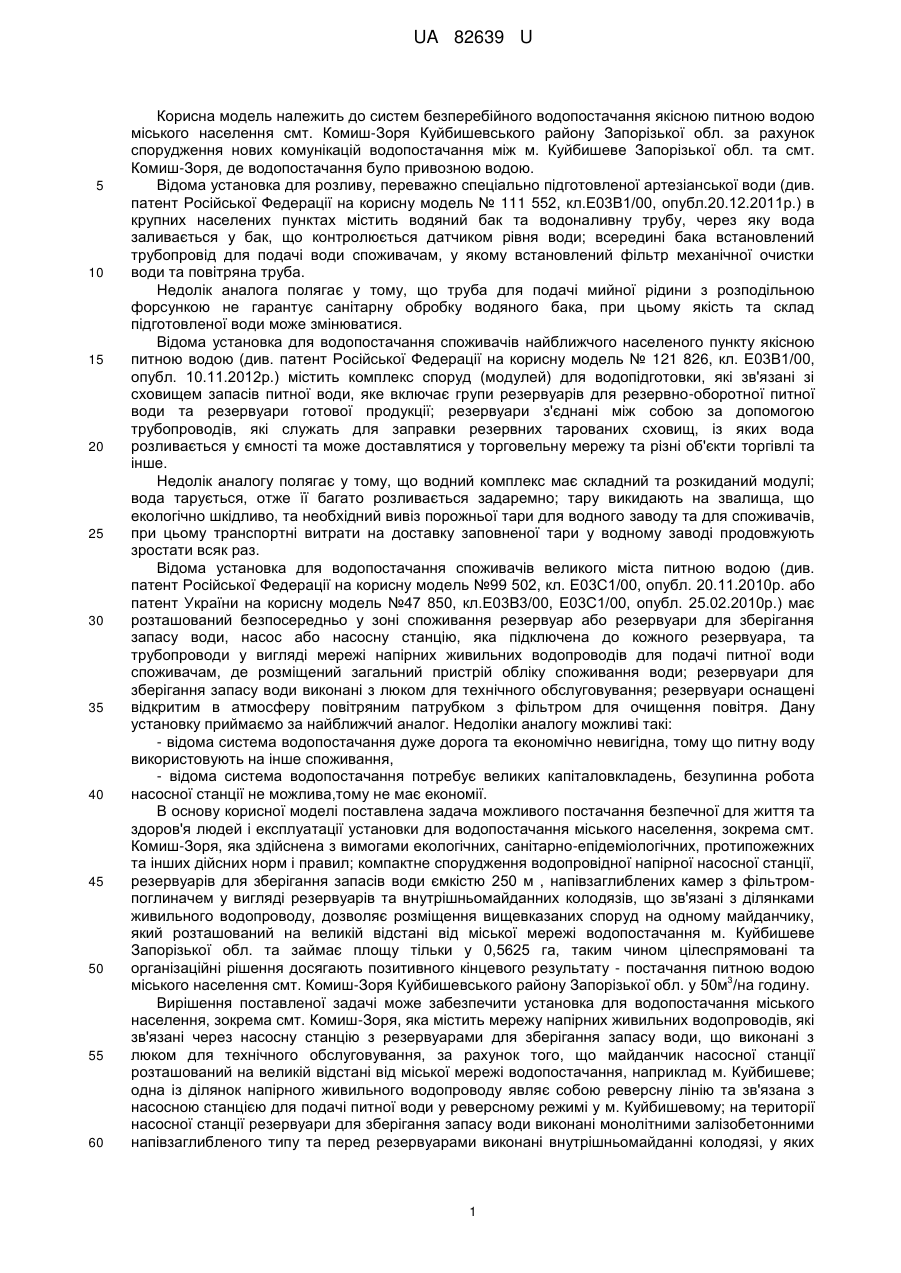

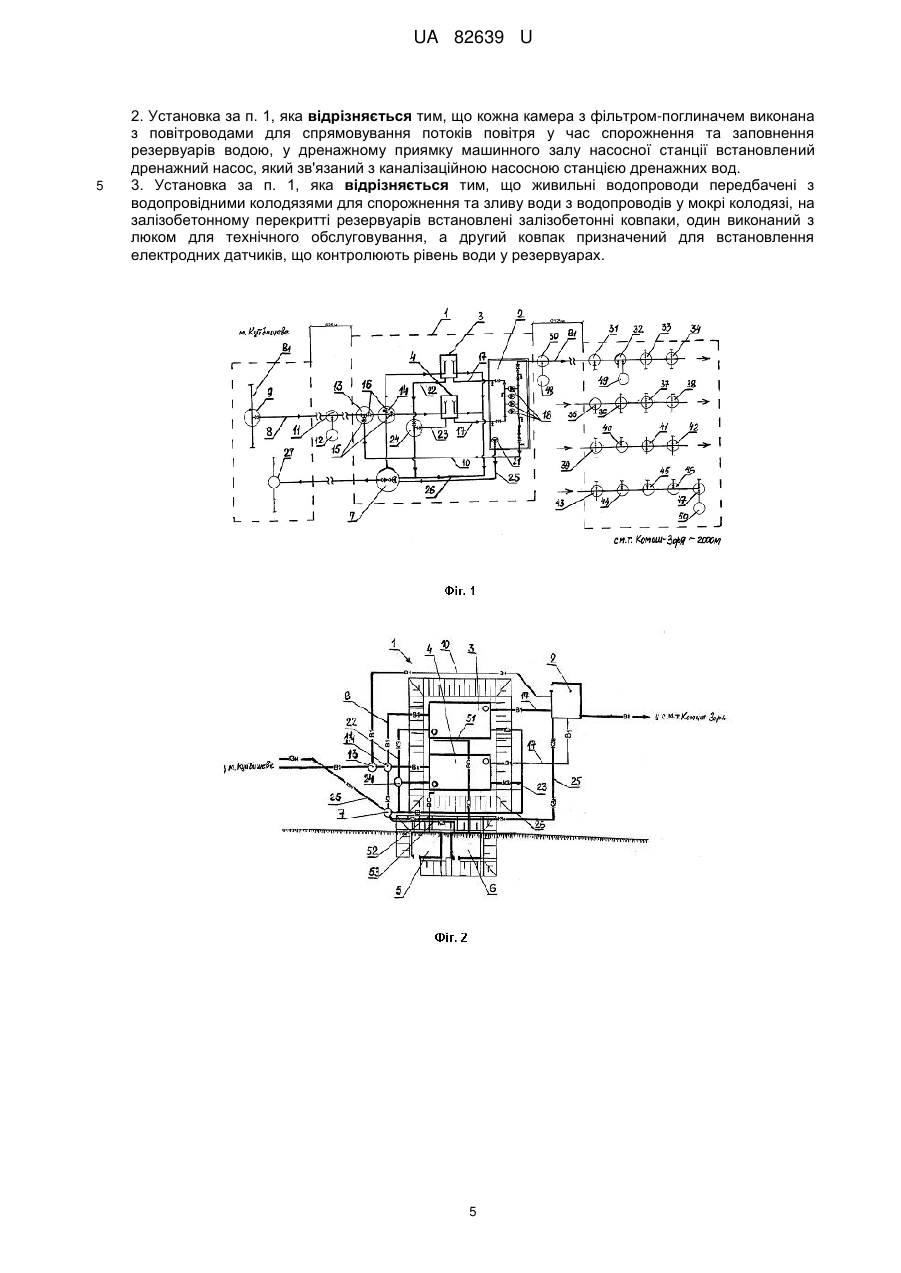

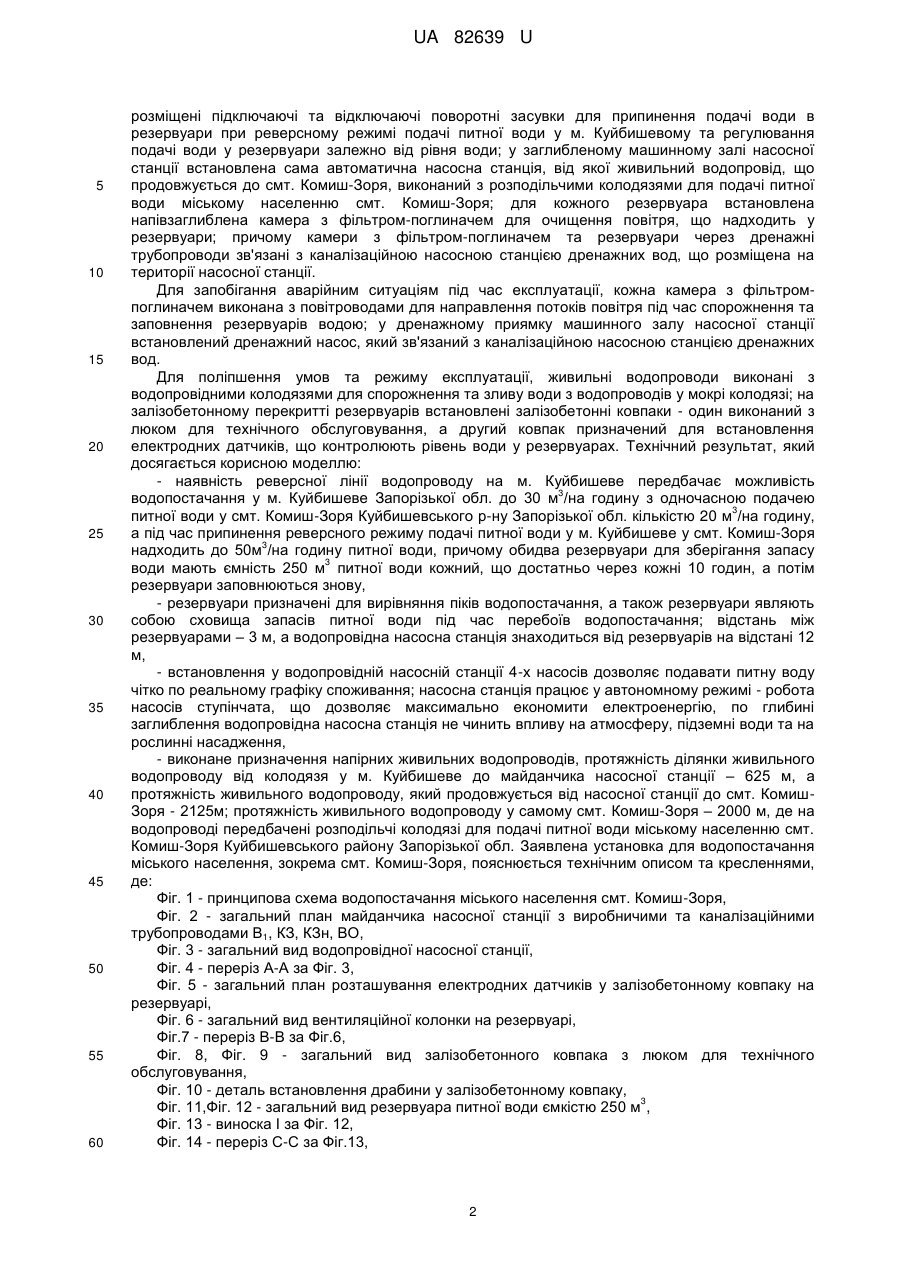

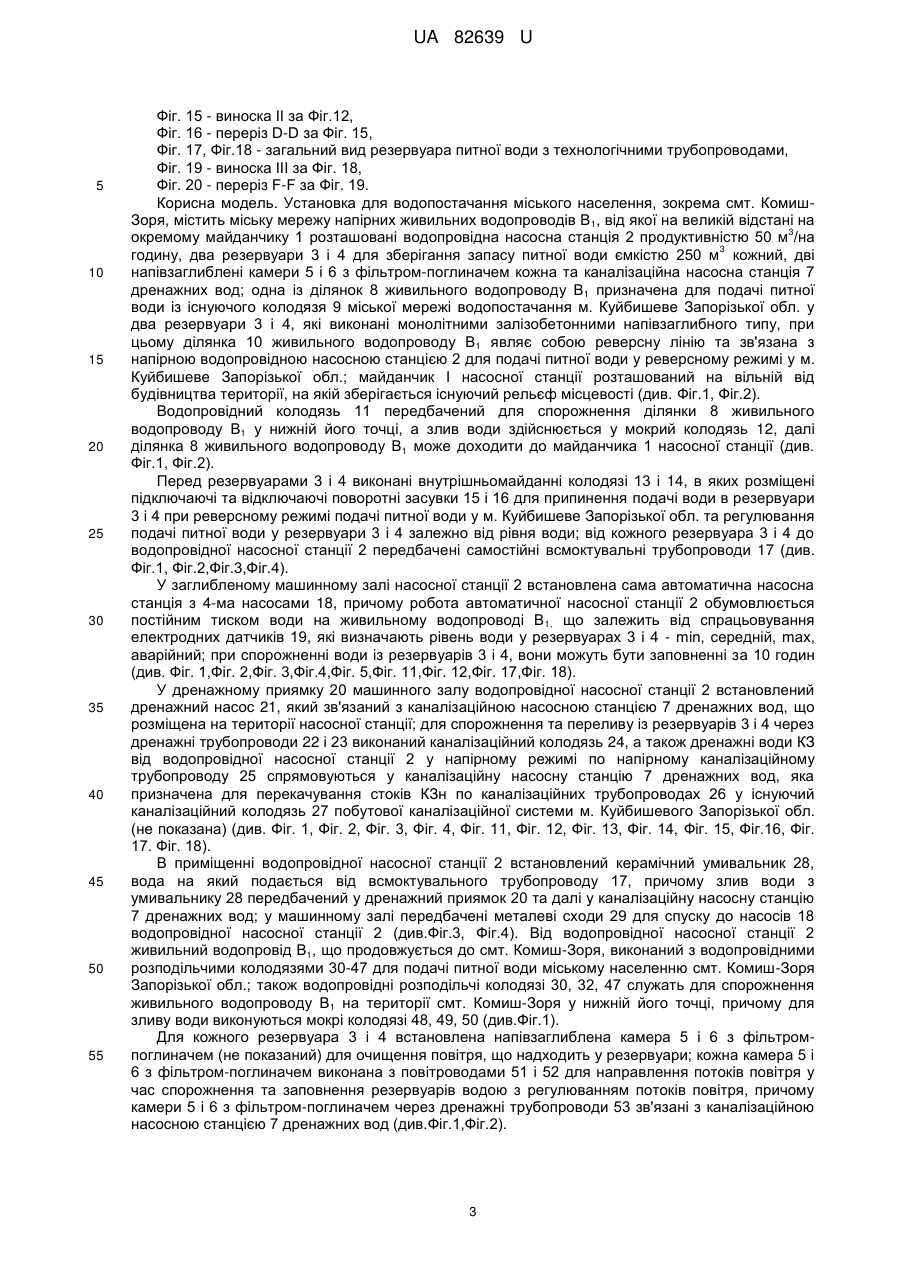

Реферат: Установка для водопостачання міського населення містить мережу напірних живильних водопроводів, які зв'язані через насосну станцію з резервуарами для зберігання запасу води, що виконані з люком для технічного обслуговування. Майданчик насосної станції розташований на великій відстані від міської мережі водопостачання. Одна із ділянок живильного водопроводу являє собою реверсну лінію та зв'язана з насосною станцією для подачі питної води у реверсному режимі. На території насосної станції резервуари для зберігання запасу води виконані монолітними залізобетонними напівзаглибленого типу. Перед резервуарами виконані внутрішньо-майданні колодязі, в яких розміщені підключаючі та відключаючі поворотні засувки для припинення подачі води в резервуари при реверсному режимі. У заглибленому машинному залі насосної станції встановлена сама автоматична насосна станція, від якої йде живильний водопровід, виконаний з розподільчими колодязями для подачі питної води міському населенню. Для кожного резервуара встановлена напівзаглиблена камера з фільтромпоглиначем для очищення повітря, що надходить у резервуари. Камери з фільтром-поглиначем та резервуари через дренажні трубопроводи зв'язані з каналізаційною насосною станцією дренажних вод, що розміщена на території насосної станції. UA 82639 U (12) UA 82639 U UA 82639 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем безперебійного водопостачання якісною питною водою міського населення смт. Комиш-Зоря Куйбишевського району Запорізької обл. за рахунок спорудження нових комунікацій водопостачання між м. Куйбишеве Запорізької обл. та смт. Комиш-Зоря, де водопостачання було привозною водою. Відома установка для розливу, переважно спеціально підготовленої артезіанської води (див. патент Російської Федерації на корисну модель № 111 552, кл.Е03В1/00, опубл.20.12.2011р.) в крупних населених пунктах містить водяний бак та водоналивну трубу, через яку вода заливається у бак, що контролюється датчиком рівня води; всередині бака встановлений трубопровід для подачі води споживачам, у якому встановлений фільтр механічної очистки води та повітряна труба. Недолік аналога полягає у тому, що труба для подачі мийної рідини з розподільною форсункою не гарантує санітарну обробку водяного бака, при цьому якість та склад підготовленої води може змінюватися. Відома установка для водопостачання споживачів найближчого населеного пункту якісною питною водою (див. патент Російської Федерації на корисну модель № 121 826, кл. Е03В1/00, опубл. 10.11.2012р.) містить комплекс споруд (модулей) для водопідготовки, які зв'язані зі сховищем запасів питної води, яке включає групи резервуарів для резервно-оборотної питної води та резервуари готової продукції; резервуари з'єднані між собою за допомогою трубопроводів, які служать для заправки резервних тарованих сховищ, із яких вода розливається у ємності та може доставлятися у торговельну мережу та різні об'єкти торгівлі та інше. Недолік аналогу полягає у тому, що водний комплекс має складний та розкиданий модулі; вода тарується, отже її багато розливається задаремно; тару викидають на звалища, що екологічно шкідливо, та необхідний вивіз порожньої тари для водного заводу та для споживачів, при цьому транспортні витрати на доставку заповненої тари у водному заводі продовжують зростати всяк раз. Відома установка для водопостачання споживачів великого міста питною водою (див. патент Російської Федерації на корисну модель №99 502, кл. Е03С1/00, опубл. 20.11.2010р. або патент України на корисну модель №47 850, кл.Е03В3/00, Е03С1/00, опубл. 25.02.2010р.) має розташований безпосередньо у зоні споживання резервуар або резервуари для зберігання запасу води, насос або насосну станцію, яка підключена до кожного резервуара, та трубопроводи у вигляді мережі напірних живильних водопроводів для подачі питної води споживачам, де розміщений загальний пристрій обліку споживання води; резервуари для зберігання запасу води виконані з люком для технічного обслуговування; резервуари оснащені відкритим в атмосферу повітряним патрубком з фільтром для очищення повітря. Дану установку приймаємо за найближчий аналог. Недоліки аналогу можливі такі: - відома система водопостачання дуже дорога та економічно невигідна, тому що питну воду використовують на інше споживання, - відома система водопостачання потребує великих капіталовкладень, безупинна робота насосної станції не можлива,тому не має економії. В основу корисної моделі поставлена задача можливого постачання безпечної для життя та здоров'я людей і експлуатації установки для водопостачання міського населення, зокрема смт. Комиш-Зоря, яка здійснена з вимогами екологічних, санітарно-епідеміологічних, протипожежних та інших дійсних норм і правил; компактне спорудження водопровідної напірної насосної станції, резервуарів для зберігання запасів води ємкістю 250 м , напівзаглиблених камер з фільтромпоглиначем у вигляді резервуарів та внутрішньомайданних колодязів, що зв'язані з ділянками живильного водопроводу, дозволяє розміщення вищевказаних споруд на одному майданчику, який розташований на великій відстані від міської мережі водопостачання м. Куйбишеве Запорізької обл. та займає площу тільки у 0,5625 га, таким чином цілеспрямовані та організаційні рішення досягають позитивного кінцевого результату - постачання питною водою 3 міського населення смт. Комиш-Зоря Куйбишевського району Запорізької обл. у 50м /на годину. Вирішення поставленої задачі може забезпечити установка для водопостачання міського населення, зокрема смт. Комиш-Зоря, яка містить мережу напірних живильних водопроводів, які зв'язані через насосну станцію з резервуарами для зберігання запасу води, що виконані з люком для технічного обслуговування, за рахунок того, що майданчик насосної станції розташований на великій відстані від міської мережі водопостачання, наприклад м. Куйбишеве; одна із ділянок напірного живильного водопроводу являє собою реверсну лінію та зв'язана з насосною станцією для подачі питної води у реверсному режимі у м. Куйбишевому; на території насосної станції резервуари для зберігання запасу води виконані монолітними залізобетонними напівзаглибленого типу та перед резервуарами виконані внутрішньомайданні колодязі, у яких 1 UA 82639 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщені підключаючі та відключаючі поворотні засувки для припинення подачі води в резервуари при реверсному режимі подачі питної води у м. Куйбишевому та регулювання подачі води у резервуари залежно від рівня води; у заглибленому машинному залі насосної станції встановлена сама автоматична насосна станція, від якої живильний водопровід, що продовжується до смт. Комиш-Зоря, виконаний з розподільчими колодязями для подачі питної води міському населенню смт. Комиш-Зоря; для кожного резервуара встановлена напівзаглиблена камера з фільтром-поглиначем для очищення повітря, що надходить у резервуари; причому камери з фільтром-поглиначем та резервуари через дренажні трубопроводи зв'язані з каналізаційною насосною станцією дренажних вод, що розміщена на території насосної станції. Для запобігання аварійним ситуаціям під час експлуатації, кожна камера з фільтромпоглиначем виконана з повітроводами для направлення потоків повітря під час спорожнення та заповнення резервуарів водою; у дренажному приямку машинного залу насосної станції встановлений дренажний насос, який зв'язаний з каналізаційною насосною станцією дренажних вод. Для поліпшення умов та режиму експлуатації, живильні водопроводи виконані з водопровідними колодязями для спорожнення та зливу води з водопроводів у мокрі колодязі; на залізобетонному перекритті резервуарів встановлені залізобетонні ковпаки - один виконаний з люком для технічного обслуговування, а другий ковпак призначений для встановлення електродних датчиків, що контролюють рівень води у резервуарах. Технічний результат, який досягається корисною моделлю: - наявність реверсної лінії водопроводу на м. Куйбишеве передбачає можливість 3 водопостачання у м. Куйбишеве Запорізької обл. до 30 м /на годину з одночасною подачею 3 питної води у смт. Комиш-Зоря Куйбишевського р-ну Запорізької обл. кількістю 20 м /на годину, а під час припинення реверсного режиму подачі питної води у м. Куйбишеве у смт. Комиш-Зоря 3 надходить до 50м /на годину питної води, причому обидва резервуари для зберігання запасу 3 води мають ємність 250 м питної води кожний, що достатньо через кожні 10 годин, а потім резервуари заповнюються знову, - резервуари призначені для вирівняння піків водопостачання, а також резервуари являють собою сховища запасів питної води під час перебоїв водопостачання; відстань між резервуарами – 3 м, а водопровідна насосна станція знаходиться від резервуарів на відстані 12 м, - встановлення у водопровідній насосній станції 4-х насосів дозволяє подавати питну воду чітко по реальному графіку споживання; насосна станція працює у автономному режимі - робота насосів ступінчата, що дозволяє максимально економити електроенергію, по глибині заглиблення водопровідна насосна станція не чинить впливу на атмосферу, підземні води та на рослинні насадження, - виконане призначення напірних живильних водопроводів, протяжність ділянки живильного водопроводу від колодязя у м. Куйбишеве до майданчика насосної станції – 625 м, а протяжність живильного водопроводу, який продовжується від насосної станції до смт. КомишЗоря - 2125м; протяжність живильного водопроводу у самому смт. Комиш-Зоря – 2000 м, де на водопроводі передбачені розподільчі колодязі для подачі питної води міському населенню смт. Комиш-Зоря Куйбишевського району Запорізької обл. Заявлена установка для водопостачання міського населення, зокрема смт. Комиш-Зоря, пояснюється технічним описом та кресленнями, де: Фіг. 1 - принципова схема водопостачання міського населення смт. Комиш-Зоря, Фіг. 2 - загальний план майданчика насосної станції з виробничими та каналізаційними трубопроводами В1, КЗ, КЗн, ВО, Фіг. 3 - загальний вид водопровідної насосної станції, Фіг. 4 - переріз А-А за Фіг. 3, Фіг. 5 - загальний план розташування електродних датчиків у залізобетонному ковпаку на резервуарі, Фіг. 6 - загальний вид вентиляційної колонки на резервуарі, Фіг.7 - переріз В-В за Фіг.6, Фіг. 8, Фіг. 9 - загальний вид залізобетонного ковпака з люком для технічного обслуговування, Фіг. 10 - деталь встановлення драбини у залізобетонному ковпаку, 3 Фіг. 11,Фіг. 12 - загальний вид резервуара питної води ємкістю 250 м , Фіг. 13 - виноска І за Фіг. 12, Фіг. 14 - переріз С-С за Фіг.13, 2 UA 82639 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 15 - виноска ІІ за Фіг.12, Фіг. 16 - переріз D-D за Фіг. 15, Фіг. 17, Фіг.18 - загальний вид резервуара питної води з технологічними трубопроводами, Фіг. 19 - виноска III за Фіг. 18, Фіг. 20 - переріз F-F за Фіг. 19. Корисна модель. Установка для водопостачання міського населення, зокрема смт. КомишЗоря, містить міську мережу напірних живильних водопроводів В1, від якої на великій відстані на 3 окремому майданчику 1 розташовані водопровідна насосна станція 2 продуктивністю 50 м /на 3 годину, два резервуари 3 і 4 для зберігання запасу питної води ємкістю 250 м кожний, дві напівзаглиблені камери 5 і 6 з фільтром-поглиначем кожна та каналізаційна насосна станція 7 дренажних вод; одна із ділянок 8 живильного водопроводу В1 призначена для подачі питної води із існуючого колодязя 9 міської мережі водопостачання м. Куйбишеве Запорізької обл. у два резервуари 3 і 4, які виконані монолітними залізобетонними напівзаглибного типу, при цьому ділянка 10 живильного водопроводу В1 являє собою реверсну лінію та зв'язана з напірною водопровідною насосною станцією 2 для подачі питної води у реверсному режимі у м. Куйбишеве Запорізької обл.; майданчик І насосної станції розташований на вільній від будівництва території, на якій зберігається існуючий рельєф місцевості (див. Фіг.1, Фіг.2). Водопровідний колодязь 11 передбачений для спорожнення ділянки 8 живильного водопроводу B1 у нижній його точці, а злив води здійснюється у мокрий колодязь 12, далі ділянка 8 живильного водопроводу В1 може доходити до майданчика 1 насосної станції (див. Фіг.1, Фіг.2). Перед резервуарами 3 і 4 виконані внутрішньомайданні колодязі 13 і 14, в яких розміщені підключаючі та відключаючі поворотні засувки 15 і 16 для припинення подачі води в резервуари 3 і 4 при реверсному режимі подачі питної води у м. Куйбишеве Запорізької обл. та регулювання подачі питної води у резервуари 3 і 4 залежно від рівня води; від кожного резервуара 3 і 4 до водопровідної насосної станції 2 передбачені самостійні всмоктувальні трубопроводи 17 (див. Фіг.1, Фіг.2,Фіг.3,Фіг.4). У заглибленому машинному залі насосної станції 2 встановлена сама автоматична насосна станція з 4-ма насосами 18, причому робота автоматичної насосної станції 2 обумовлюється постійним тиском води на живильному водопроводі В1, що залежить від спрацьовування електродних датчиків 19, які визначають рівень води у резервуарах 3 і 4 - min, середній, mах, аварійний; при спорожненні води із резервуарів 3 і 4, вони можуть бути заповненні за 10 годин (див. Фіг. 1,Фіг. 2,Фіг. 3,Фіг.4,Фіг. 5,Фіг. 11,Фіг. 12,Фіг. 17,Фіг. 18). У дренажному приямку 20 машинного залу водопровідної насосної станції 2 встановлений дренажний насос 21, який зв'язаний з каналізаційною насосною станцією 7 дренажних вод, що розміщена на території насосної станції; для спорожнення та переливу із резервуарів 3 і 4 через дренажні трубопроводи 22 і 23 виконаний каналізаційний колодязь 24, а також дренажні води КЗ від водопровідної насосної станції 2 у напірному режимі по напірному каналізаційному трубопроводу 25 спрямовуються у каналізаційну насосну станцію 7 дренажних вод, яка призначена для перекачування стоків КЗн по каналізаційних трубопроводах 26 у існуючий каналізаційний колодязь 27 побутової каналізаційної системи м. Куйбишевого Запорізької обл. (не показана) (див. Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 11, Фіг. 12, Фіг. 13, Фіг. 14, Фіг. 15, Фіг.16, Фіг. 17. Фіг. 18). В приміщенні водопровідної насосної станції 2 встановлений керамічний умивальник 28, вода на який подається від всмоктувального трубопроводу 17, причому злив води з умивальнику 28 передбачений у дренажний приямок 20 та далі у каналізаційну насосну станцію 7 дренажних вод; у машинному залі передбачені металеві сходи 29 для спуску до насосів 18 водопровідної насосної станції 2 (див.Фіг.3, Фіг.4). Від водопровідної насосної станції 2 живильний водопровід В1, що продовжується до смт. Комиш-Зоря, виконаний з водопровідними розподільчими колодязями 30-47 для подачі питної води міському населенню смт. Комиш-Зоря Запорізької обл.; також водопровідні розподільчі колодязі 30, 32, 47 служать для спорожнення живильного водопроводу В1 на території смт. Комиш-Зоря у нижній його точці, причому для зливу води виконуються мокрі колодязі 48, 49, 50 (див.Фіг.1). Для кожного резервуара 3 і 4 встановлена напівзаглиблена камера 5 і 6 з фільтромпоглиначем (не показаний) для очищення повітря, що надходить у резервуари; кожна камера 5 і 6 з фільтром-поглиначем виконана з повітроводами 51 і 52 для направлення потоків повітря у час спорожнення та заповнення резервуарів водою з регулюванням потоків повітря, причому камери 5 і 6 з фільтром-поглиначем через дренажні трубопроводи 53 зв'язані з каналізаційною насосною станцією 7 дренажних вод (див.Фіг.1,Фіг.2). 3 UA 82639 U 5 10 15 20 25 30 35 40 45 50 55 Зверху на резервуарах 3 і 4 встановлена вентиляційна колонка 54 у вигляді металевої труби, яка закріплена в опорному кільці 55 та можливо зв'язана з технологічним трубопроводом 56, який жорстко закріплений всередині резервуарів 3 і 4; вентиляційна колонка 54 має круглий зонт 57 для входу атмосферного повітря з метою збереження балансу тиску у резервуарах 3 і 4; технологічний трубопровід 58 всередині резервуарів 3 і 4 також жорстко закріплений та оснащений закритою конічною ємністю 59 у вигляді фільтраційного пристрою (див.Фіг.5, Фіг.6, Фіг.7, Фіг.17, Фіг.18, Фіг.19, Фіг.20). На залізобетонному перекритті 60 резервуарів 3 і 4 встановлені залізобетонні ковпаки 61 і 62; залізобетонний ковпак 61 виконаний з люком 63 (люком-лазом) для технічного обслуговування - із люка-лазу 63 за допомогою драбини 64 можливо потрапляти у резервуари 3 і 4 у час ремонтних робот або санітарної обробки шляхом профілактичного хлорування; на ковпаку 61 виконана гідроізоляція 65 із 3-х шарів ізоляційного матеріалу «Хамат» товщиною 12мм (див.Фіг.8, Фіг.9, Фіг.10, Фіг.11, Фіг.12, Фіг.17, Фіг.18). Другий ковпак 62 на резервуарах 3 і 4 призначений для встановлення електродних датчиків 19, що контролюють рівень води у резервуарах 3 і 4 , при цьому датчики 19 шляхом спускання знаходяться всередині резервуарів 3 і 4, а контролюючі прилади (не показані) від них розміщують всередині ковпака 62 (див. Фіг. 5, Фіг. 11, Фіг. 12, Фіг. 17, Фіг. 18). Робота водопровідної насосної станції 2 передбачається в автономному режимі, при цьому робота живильного водопроводу В1 у реверсному режимі передбачає подачу питної води до 30 3 3 м /на годину у м. Куйбишевому Запорізької обл. також і подачу питної води в кількості 20 м /на годину у ручному режимі по ступеню постачання у смт. Комиш-Зоря Куйбишевського району Запорізької обл.. У робочому режимі опалення машинного залу водопровідної насосної станції 2 здійснюється за рахунок тепловідділення від насосів 18, що повністю компенсує тепловитрати в приміщенні (див.Фіг.3, Фіг.4). Дренажний насос 21 може перекачувати дренажні води у каналізаційну насосну станцію 7 дренажних вод, яка призначена для перекачування усіх стоків КЗ та КЗн, які надходять у каналізаційний колодязь 27 у м. Куйбишевому (див.Фіг.1, Фіг.2). Заявлена установка для водопостачання міського населення Комиш-Зоря забезпечує якісною питною водою з джерела міської мережі водопостачання м. Куйбишеве Запорізької обл. Джерела інформації: 1. Патент Російської Федерації на корисну модель №111 552, кл. Е03В1/00, опубл. 20.12.2011р. 2. Патент Російської Федерації на корисну модель №121 826,кл. Е03В1/00, опубл. 10.11.2012р. 3. Патент Російської Федерації на корисну модель №99 502,кл. Е03С1/00, опубл.20.11.2010р. (або патент України на корисну модель №47 850, кл. Е03В3/00, Е03С1/00, опубл. 25.02.2010р.) (найближчий аналог) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Установка для водопостачання міського населення, зокрема смт Комиш-Зоря, яка містить мережу напірних живильних водопроводів, які зв'язані через насосну станцію з резервуарами для зберігання запасу води, що виконані з люком для технічного обслуговування, яка відрізняється тим, що майданчик насосної станції розташований на великій відстані від міської мережі водопостачання, наприклад м. Куйбишеве, одна із ділянок живильного водопроводу являє собою реверсну лінію та зв'язана з насосною станцією для подачі питної води у реверсному режимі у м. Куйбишеве, на території насосної станції резервуари для зберігання запасу води виконані монолітними залізобетонними напівзаглибленого типу та перед резервуарами виконані внутрішньомайданні колодязі, в яких розміщені підключаючі та відключаючі поворотні засувки для припинення подачі води в резервуари при реверсному режимі подачі питної води у м. Куйбишеве та регулювання подачі води у резервуари залежно від рівня води, у заглибленому машинному залі насосної станції встановлена сама автоматична насосна станція, від якої живильний водопровід, що продовжується до смт Комиш-Зоря, виконаний з розподільчими колодязями для подачі питної води міському населенню смт КомишЗоря, для кожного резервуара встановлена напівзаглиблена камера з фільтром-поглиначем для очищення повітря, що надходить у резервуари, причому камери з фільтром-поглиначем та резервуари через дренажні трубопроводи зв'язані з каналізаційною насосною станцією дренажних вод, що розміщена на території насосної станції. 4 UA 82639 U 5 2. Установка за п. 1, яка відрізняється тим, що кожна камера з фільтром-поглиначем виконана з повітроводами для спрямовування потоків повітря у час спорожнення та заповнення резервуарів водою, у дренажному приямку машинного залу насосної станції встановлений дренажний насос, який зв'язаний з каналізаційною насосною станцією дренажних вод. 3. Установка за п. 1, яка відрізняється тим, що живильні водопроводи передбачені з водопровідними колодязями для спорожнення та зливу води з водопроводів у мокрі колодязі, на залізобетонному перекритті резервуарів встановлені залізобетонні ковпаки, один виконаний з люком для технічного обслуговування, а другий ковпак призначений для встановлення електродних датчиків, що контролюють рівень води у резервуарах. 5 UA 82639 U 6 UA 82639 U 7 UA 82639 U 8 UA 82639 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
