Система водопостачання

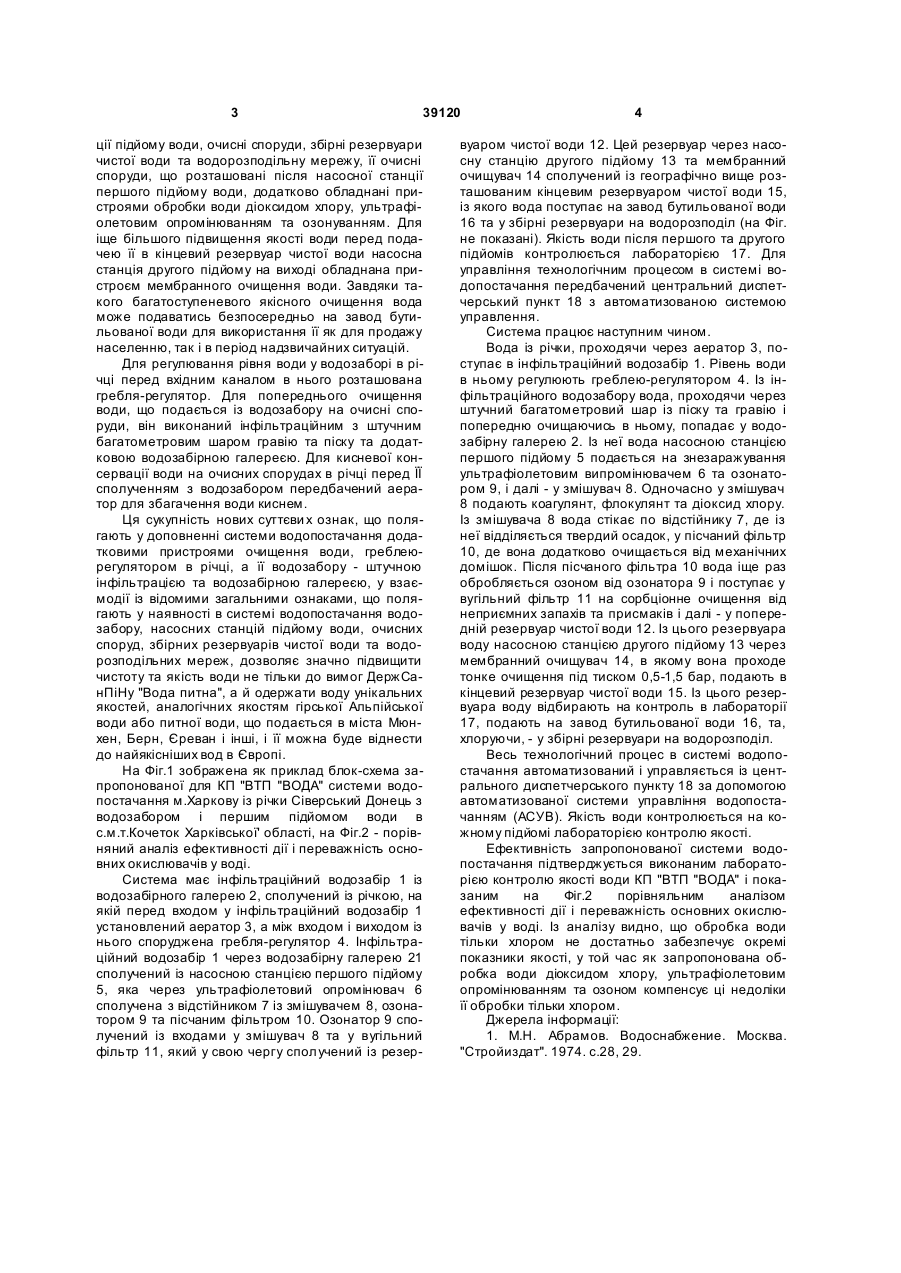

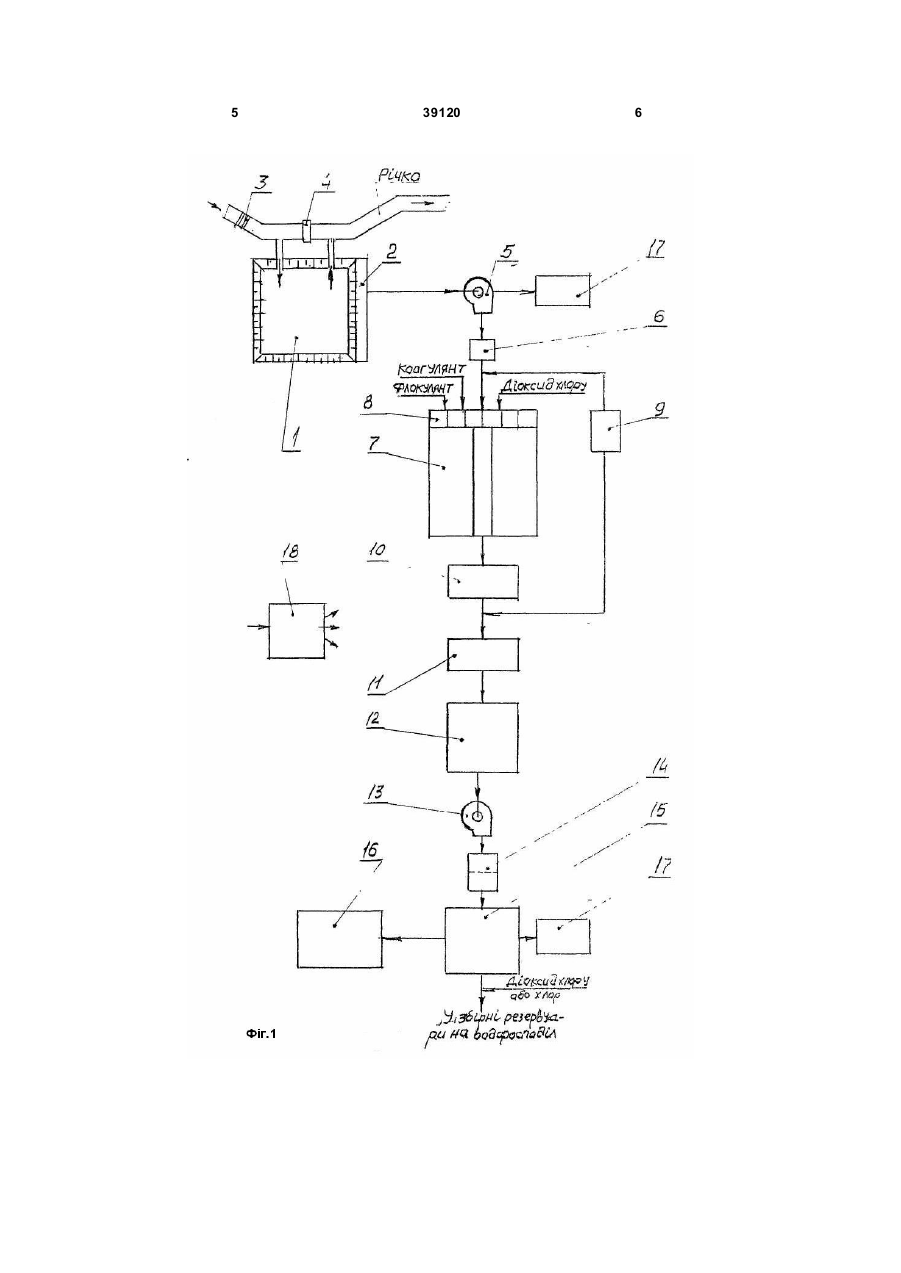

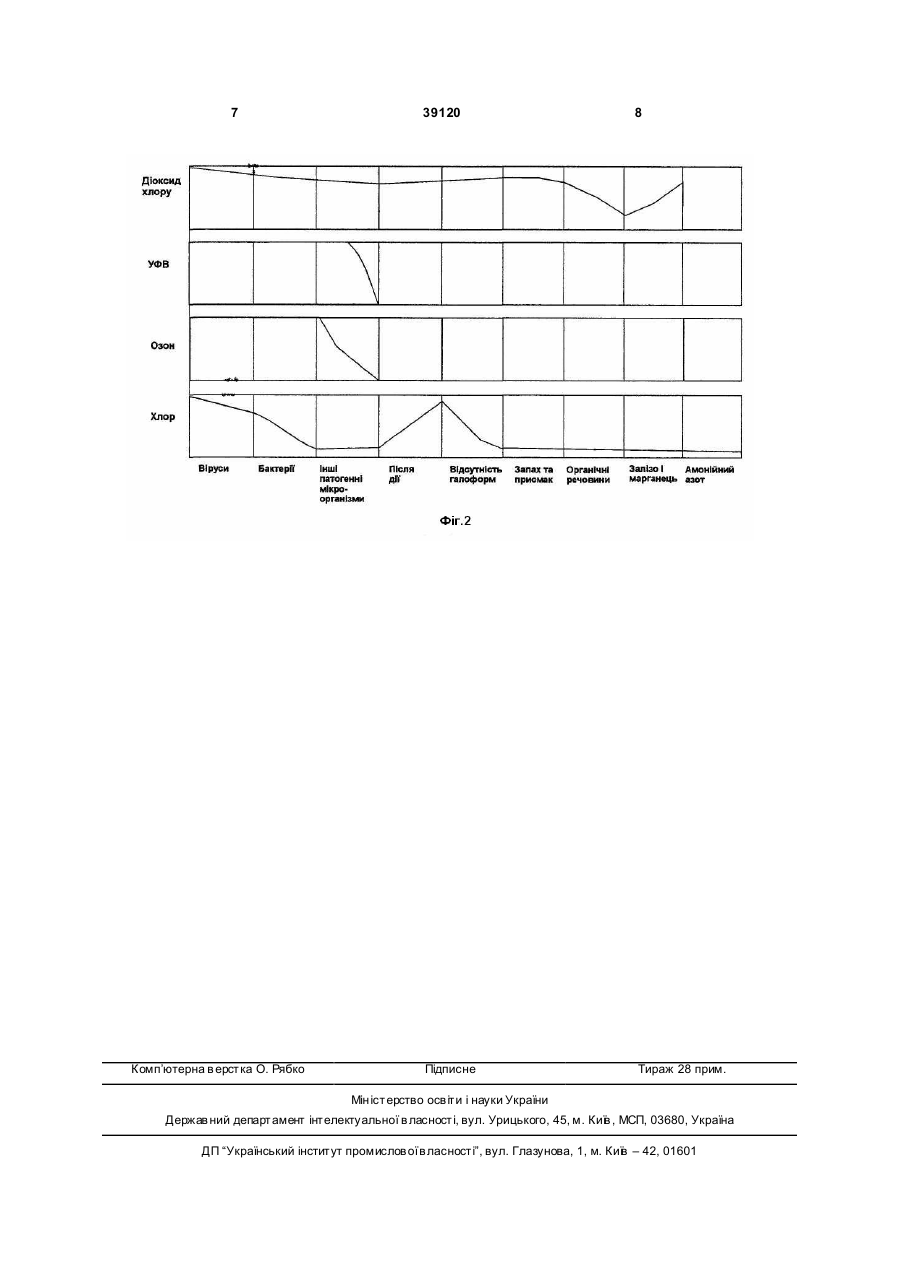

1. Система водопостачання, що має водозабір, насосні станції підйому води, очисні споруди, збірні резервуари чистої води та водорозподільну мережу, яка відрізняється тим, що її очисні споруди, що розташовані після насосної станції першого підйому води, додатково обладнані пристроями обробки води діоксидом хлору, ультрафіолетовим опромінюванням та озонуванням. 2. Система за п. 1, яка відрізняється тим, що в річці перед сполученням її з водозабором передбачений аератор. 3 39120 ції підйому води, очисні споруди, збірні резервуари чистої води та водорозподільну мережу, її очисні споруди, що розташовані після насосної станції першого підйому води, додатково обладнані пристроями обробки води діоксидом хлору, ультрафіолетовим опромінюванням та озонуванням. Для іще більшого підвищення якості води перед подачею її в кінцевий резервуар чистої води насосна станція другого підйому на виході обладнана пристроєм мембранного очищення води. Завдяки такого багатоступеневого якісного очищення вода може подаватись безпосередньо на завод бутильованої води для використання її як для продажу населенню, так і в період надзвичайних ситуацій. Для регулювання рівня води у водозаборі в річці перед вхідним каналом в нього розташована гребля-регулятор. Для попереднього очищення води, що подається із водозабору на очисні споруди, він виконаний інфільтраційним з штучним багатометровим шаром гравію та піску та додатковою водозабірною галереєю. Для кисневої консервації води на очисних спорудах в річці перед ЇЇ сполученням з водозабором передбачений аератор для збагачення води киснем. Ця сукупність нових суттєви х ознак, що полягають у доповненні системи водопостачання додатковими пристроями очищення води, греблеюрегулятором в річці, а її водозабору - штучною інфільтрацією та водозабірною галереєю, у взаємодії із відомими загальними ознаками, що полягають у наявності в системі водопостачання водозабору, насосних станцій підйому води, очисних споруд, збірних резервуарів чистої води та водорозподільних мереж, дозволяє значно підвищити чистоту та якість води не тільки до вимог ДержСанПіНу "Вода питна", а й одержати воду унікальних якостей, аналогічних якостям гірської Альпійської води або питної води, що подається в міста Мюнхен, Берн, Єреван і інші, і її можна буде віднести до найякісніших вод в Європі. На Фіг.1 зображена як приклад блок-схема запропонованої для КП "ВТП "ВОДА" системи водопостачання м.Харкову із річки Сіверський Донець з водозабором і першим підйомом води в с.м.т.Кочеток Харківської' області, на Фіг.2 - порівняний аналіз ефективності дії і переважність основних окислювачів у воді. Система має інфільтраційний водозабір 1 із водозабірного галерею 2, сполучений із річкою, на якій перед входом у інфільтраційний водозабір 1 установлений аератор 3, а між входом і виходом із нього споруджена гребля-регулятор 4. Інфільтраційний водозабір 1 через водозабірну галерею 21 сполучений із насосною станцією першого підйому 5, яка через ультрафіолетовий опромінювач 6 сполучена з відстійником 7 із змішувачем 8, озонатором 9 та пісчаним фільтром 10. Озонатор 9 сполучений із входами у змішувач 8 та у вугільний фільтр 11, який у свою чергу сполучений із резер 4 вуаром чистої води 12. Цей резервуар через насосну станцію другого підйому 13 та мембранний очищувач 14 сполучений із географічно вище розташованим кінцевим резервуаром чистої води 15, із якого вода поступає на завод бутильованої води 16 та у збірні резервуари на водорозподіл (на Фіг. не показані). Якість води після першого та другого підйомів контролюється лабораторією 17. Для управління технологічним процесом в системі водопостачання передбачений центральний диспетчерський пункт 18 з автоматизованою системою управлення. Система працює наступним чином. Вода із річки, проходячи через аератор 3, поступає в інфільтраційний водозабір 1. Рівень води в ньому регулюють греблею-регулятором 4. Із інфільтраційного водозабору вода, проходячи через штучний багатометровий шар із піску та гравію і попередню очищаючись в ньому, попадає у водозабірну галерею 2. Із неї вода насосною станцією першого підйому 5 подається на знезаражування ультрафіолетовим випромінювачем 6 та озонатором 9, і далі - у змішувач 8. Одночасно у змішувач 8 подають коагулянт, флокулянт та діоксид хлору. Із змішувача 8 вода стікає по відстійнику 7, де із неї відділяється твердий осадок, у пісчаний фільтр 10, де вона додатково очищається від механічних домішок. Після пісчаного фільтра 10 вода іще раз обробляється озоном від озонатора 9 і поступає у вугільний фільтр 11 на сорбціонне очищення від неприємних запахів та присмаків і далі - у попередній резервуар чистої води 12. Із цього резервуара воду насосною станцією другого підйому 13 через мембранний очищувач 14, в якому вона проходе тонке очищення під тиском 0,5-1,5 бар, подають в кінцевий резервуар чистої води 15. Із цього резервуара воду відбирають на контроль в лабораторії 17, подають на завод бутильованої води 16, та, хлоруючи, - у збірні резервуари на водорозподіл. Весь технологічний процес в системі водопостачання автоматизований і управляється із центрального диспетчерського пункту 18 за допомогою автоматизованої системи управління водопостачанням (АСУВ). Якість води контролюється на кожному підйомі лабораторією контролю якості. Ефективність запропонованої системи водопостачання підтверджується виконаним лабораторією контролю якості води КП "ВТП "ВОДА" і показаним на Фіг.2 порівняльним аналізом ефективності дії і переважність основних окислювачів у воді. Із аналізу видно, що обробка води тільки хлором не достатньо забезпечує окремі показники якості, у той час як запропонована обробка води діоксидом хлору, ультрафіолетовим опромінюванням та озоном компенсує ці недоліки її обробки тільки хлором. Джерела інформації: 1. М.Н. Абрамов. Водоснабжение. Москва. "Стройиздат". 1974. с.28, 29. 5 39120 6 7 Комп’ютерна в ерстка О. Рябко 39120 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
