Пристрій для визначення механічних напружень у феромагнітних конструкціях

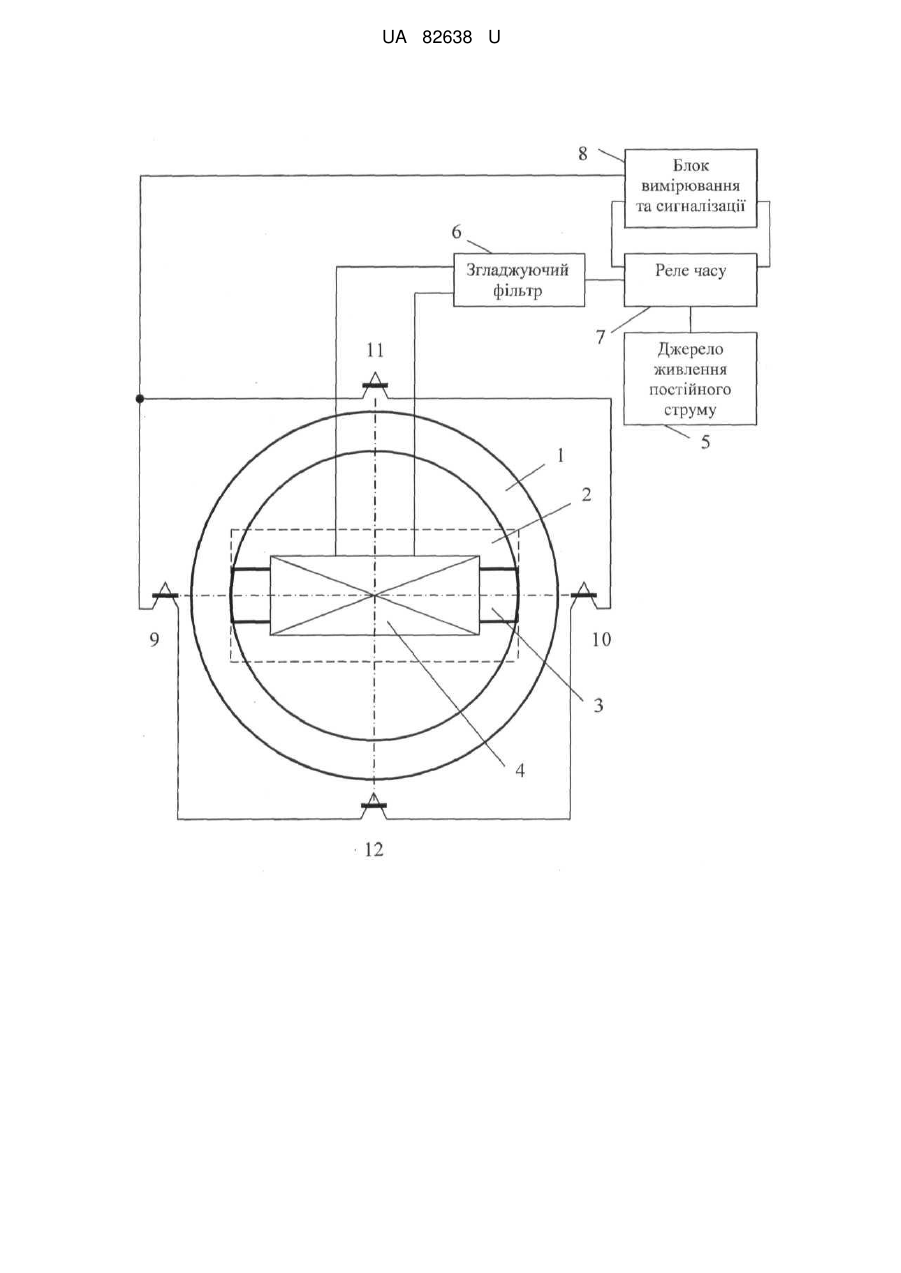

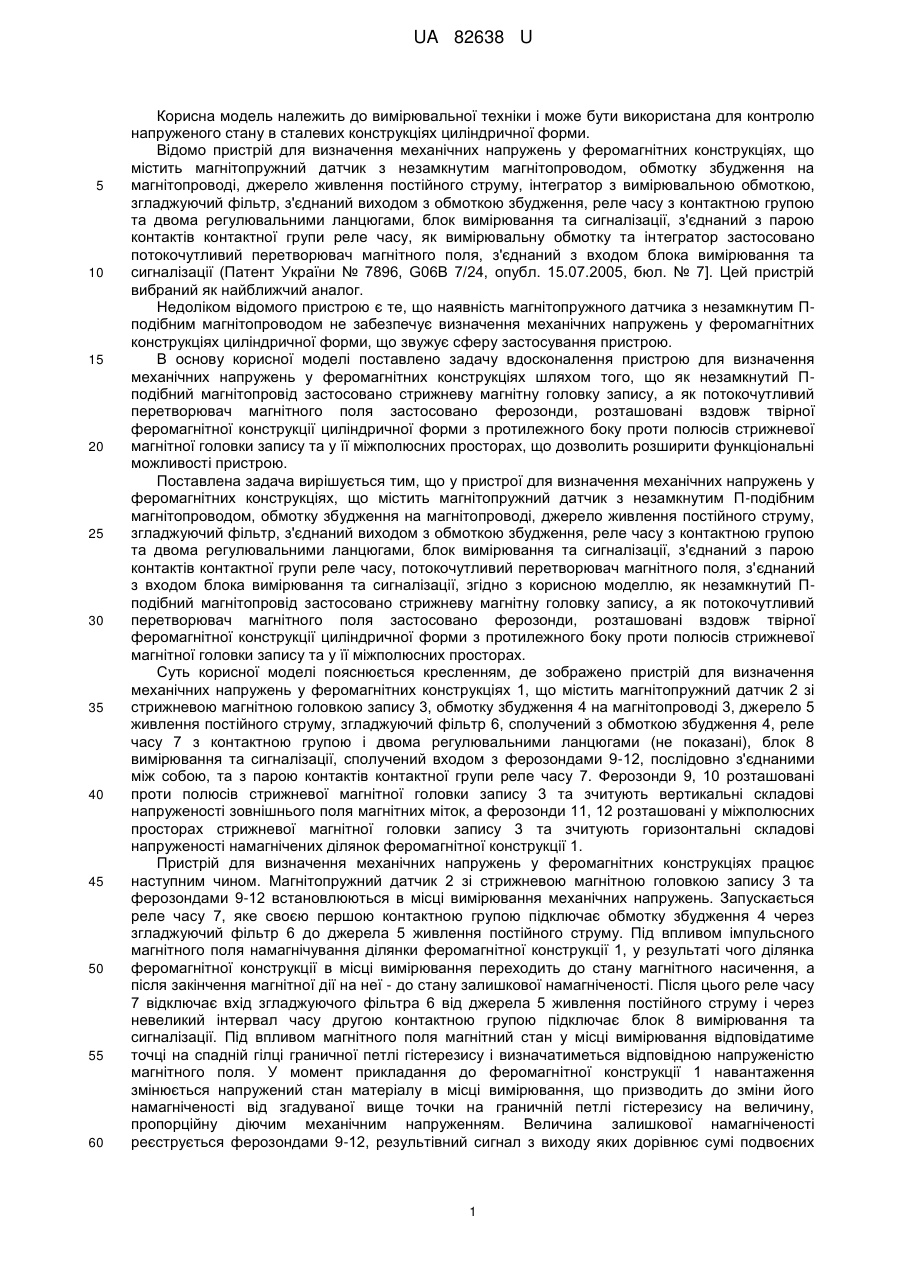

Реферат: UA 82638 U UA 82638 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для контролю напруженого стану в сталевих конструкціях циліндричної форми. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, інтегратор з вимірювальною обмоткою, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як вимірювальну обмотку та інтегратор застосовано потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації (Патент України № 7896, G06B 7/24, опубл. 15.07.2005, бюл. № 7]. Цей пристрій вибраний як найближчий аналог. Недоліком відомого пристрою є те, що наявність магнітопружного датчика з незамкнутим Пподібним магнітопроводом не забезпечує визначення механічних напружень у феромагнітних конструкціях циліндричної форми, що звужує сферу застосування пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що як незамкнутий Пподібний магнітопровід застосовано стрижневу магнітну головку запису, а як потокочутливий перетворювач магнітного поля застосовано ферозонди, розташовані вздовж твірної феромагнітної конструкції циліндричної форми з протилежного боку проти полюсів стрижневої магнітної головки запису та у її міжполюсних просторах, що дозволить розширити функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим П-подібним магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації, згідно з корисною моделлю, як незамкнутий Пподібний магнітопровід застосовано стрижневу магнітну головку запису, а як потокочутливий перетворювач магнітного поля застосовано ферозонди, розташовані вздовж твірної феромагнітної конструкції циліндричної форми з протилежного боку проти полюсів стрижневої магнітної головки запису та у її міжполюсних просторах. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1, що містить магнітопружний датчик 2 зі стрижневою магнітною головкою запису 3, обмотку збудження 4 на магнітопроводі 3, джерело 5 живлення постійного струму, згладжуючий фільтр 6, сполучений з обмоткою збудження 4, реле часу 7 з контактною групою і двома регулювальними ланцюгами (не показані), блок 8 вимірювання та сигналізації, сполучений входом з ферозондами 9-12, послідовно з'єднаними між собою, та з парою контактів контактної групи реле часу 7. Ферозонди 9, 10 розташовані проти полюсів стрижневої магнітної головки запису 3 та зчитують вертикальні складові напруженості зовнішнього поля магнітних міток, а ферозонди 11, 12 розташовані у міжполюсних просторах стрижневої магнітної головки запису 3 та зчитують горизонтальні складові напруженості намагнічених ділянок феромагнітної конструкції 1. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 зі стрижневою магнітною головкою запису 3 та ферозондами 9-12 встановлюються в місці вимірювання механічних напружень. Запускається реле часу 7, яке своєю першою контактною групою підключає обмотку збудження 4 через згладжуючий фільтр 6 до джерела 5 живлення постійного струму. Під впливом імпульсного магнітного поля намагнічування ділянки феромагнітної конструкції 1, у результаті чого ділянка феромагнітної конструкції в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. Після цього реле часу 7 відключає вхід згладжуючого фільтра 6 від джерела 5 живлення постійного струму і через невеликий інтервал часу другою контактною групою підключає блок 8 вимірювання та сигналізації. Під впливом магнітного поля магнітний стан у місці вимірювання відповідатиме точці на спадній гілці граничної петлі гістерезису і визначатиметься відповідною напруженістю магнітного поля. У момент прикладання до феромагнітної конструкції 1 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни його намагніченості від згадуваної вище точки на граничній петлі гістерезису на величину, пропорційну діючим механічним напруженням. Величина залишкової намагніченості реєструється ферозондами 9-12, результівний сигнал з виходу яких дорівнює сумі подвоєних 1 UA 82638 U сигналів ферозондів 9, 10 та ферозондів 11, 12. Блок 8 вимірювання та сигналізації за різницею величин напруженості магнітного поля до і після дії прикладеного механічного навантаження визначає величину механічного напруження. Пропонована корисна модель забезпечить розширення сфери застосування пристрою. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим П-подібним магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації, який відрізняється тим, що як незамкнутий П-подібний магнітопровід застосовано стрижневу магнітну головку запису, а як потокочутливий перетворювач магнітного поля застосовано ферозонди, розташовані вздовж твірної феромагнітної конструкції циліндричної форми з протилежного боку проти полюсів стрижневої магнітної головки запису та у її міжполюсних просторах. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
