Спосіб підготовки основи для вишивання

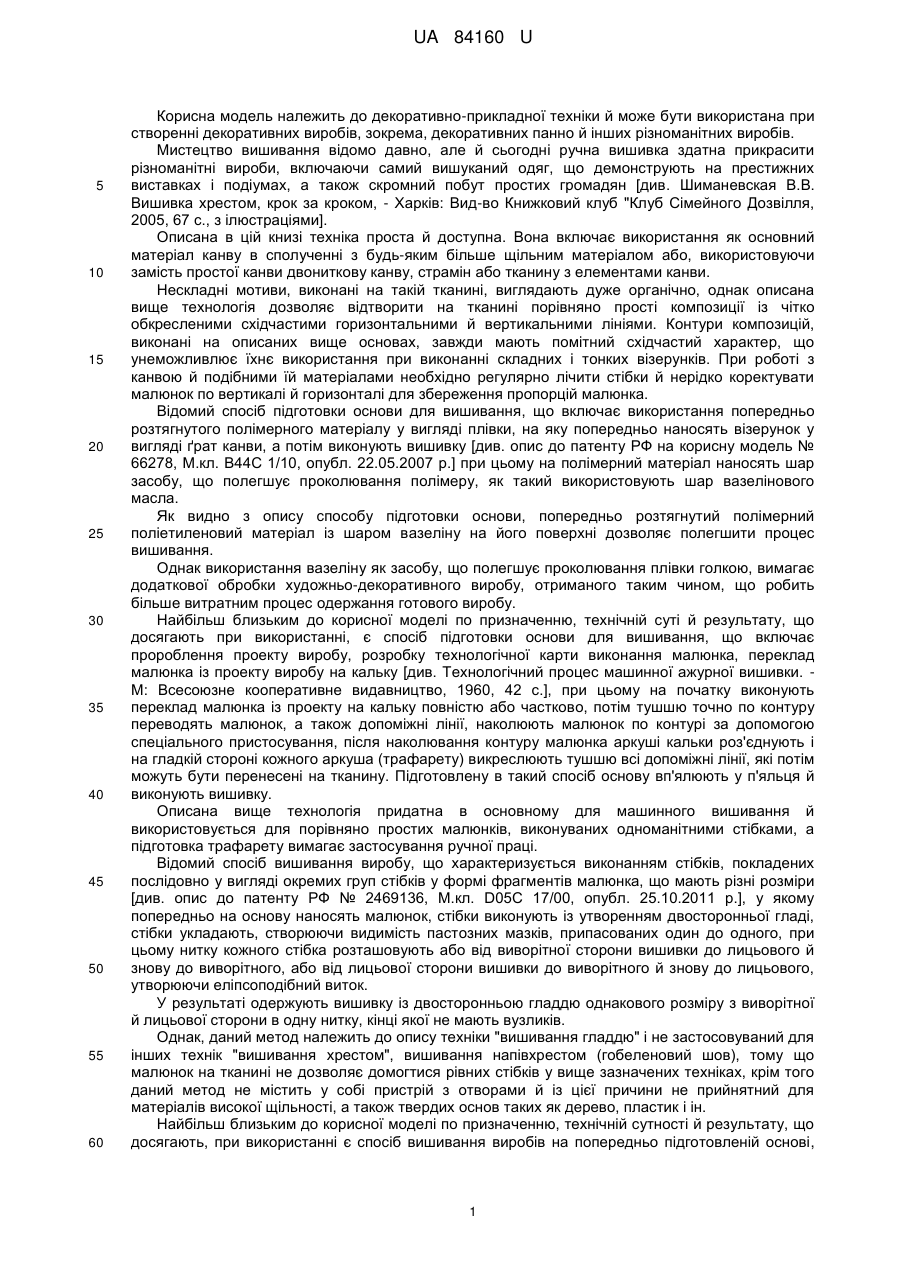

Реферат: UA 84160 U UA 84160 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до декоративно-прикладної техніки й може бути використана при створенні декоративних виробів, зокрема, декоративних панно й інших різноманітних виробів. Мистецтво вишивання відомо давно, але й сьогодні ручна вишивка здатна прикрасити різноманітні вироби, включаючи самий вишуканий одяг, що демонструють на престижних виставках і подіумах, а також скромний побут простих громадян [див. Шиманевская В.В. Вишивка хрестом, крок за кроком, - Харків: Вид-во Книжковий клуб "Клуб Сімейного Дозвілля, 2005, 67 с., з ілюстраціями]. Описана в цій книзі техніка проста й доступна. Вона включає використання як основний матеріал канву в сполученні з будь-яким більше щільним матеріалом або, використовуючи замість простої канви двониткову канву, страмін або тканину з елементами канви. Нескладні мотиви, виконані на такій тканині, виглядають дуже органічно, однак описана вище технологія дозволяє відтворити на тканині порівняно прості композиції із чітко обкресленими східчастими горизонтальними й вертикальними лініями. Контури композицій, виконані на описаних вище основах, завжди мають помітний східчастий характер, що унеможливлює їхнє використання при виконанні складних і тонких візерунків. При роботі з канвою й подібними їй матеріалами необхідно регулярно лічити стібки й нерідко коректувати малюнок по вертикалі й горизонталі для збереження пропорцій малюнка. Відомий спосіб підготовки основи для вишивання, що включає використання попередньо розтягнутого полімерного матеріалу у вигляді плівки, на яку попередньо наносять візерунок у вигляді ґрат канви, а потім виконують вишивку [див. опис до патенту РФ на корисну модель № 66278, М.кл. В44С 1/10, опубл. 22.05.2007 p.] при цьому на полімерний матеріал наносять шар засобу, що полегшує проколювання полімеру, як такий використовують шар вазелінового масла. Як видно з опису способу підготовки основи, попередньо розтягнутий полімерний поліетиленовий матеріал із шаром вазеліну на його поверхні дозволяє полегшити процес вишивання. Однак використання вазеліну як засобу, що полегшує проколювання плівки голкою, вимагає додаткової обробки художньо-декоративного виробу, отриманого таким чином, що робить більше витратним процес одержання готового виробу. Найбільш близьким до корисної моделі по призначенню, технічній суті й результату, що досягають при використанні, є спосіб підготовки основи для вишивання, що включає пророблення проекту виробу, розробку технологічної карти виконання малюнка, переклад малюнка із проекту виробу на кальку [див. Технологічний процес машинної ажурної вишивки. М: Всесоюзне кооперативне видавництво, 1960, 42 с.], при цьому на початку виконують переклад малюнка із проекту на кальку повністю або частково, потім тушшю точно по контуру переводять малюнок, а також допоміжні лінії, наколюють малюнок по контурі за допомогою спеціального пристосування, після наколювання контуру малюнка аркуші кальки роз'єднують і на гладкій стороні кожного аркуша (трафарету) викреслюють тушшю всі допоміжні лінії, які потім можуть бути перенесені на тканину. Підготовлену в такий спосіб основу вп'ялюють у п'яльця й виконують вишивку. Описана вище технологія придатна в основному для машинного вишивання й використовується для порівняно простих малюнків, виконуваних одноманітними стібками, а підготовка трафарету вимагає застосування ручної праці. Відомий спосіб вишивання виробу, що характеризується виконанням стібків, покладених послідовно у вигляді окремих груп стібків у формі фрагментів малюнка, що мають різні розміри [див. опис до патенту РФ № 2469136, М.кл. D05C 17/00, опубл. 25.10.2011 р.], у якому попередньо на основу наносять малюнок, стібки виконують із утворенням двосторонньої гладі, стібки укладають, створюючи видимість пастозних мазків, припасованих один до одного, при цьому нитку кожного стібка розташовують або від виворітної сторони вишивки до лицьового й знову до виворітного, або від лицьової сторони вишивки до виворітного й знову до лицьового, утворюючи еліпсоподібний виток. У результаті одержують вишивку із двосторонньою гладдю однакового розміру з виворітної й лицьової сторони в одну нитку, кінці якої не мають вузликів. Однак, даний метод належить до опису техніки "вишивання гладдю" і не застосовуваний для інших технік "вишивання хрестом", вишивання напівхрестом (гобеленовий шов), тому що малюнок на тканині не дозволяє домогтися рівних стібків у вище зазначених техніках, крім того даний метод не містить у собі пристрій з отворами й із цієї причини не прийнятний для матеріалів високої щільності, а також твердих основ таких як дерево, пластик і ін. Найбільш близьким до корисної моделі по призначенню, технічній сутності й результату, що досягають, при використанні є спосіб вишивання виробів на попередньо підготовленій основі, 1 UA 84160 U 5 10 15 20 25 30 35 40 45 50 55 60 що включає виконання горизонтальних, вертикальних і діагональних швів похилими стібками у дві й більше нитки з утворенням малюнка й тла, попередню розробку знакової схеми малюнка моделі в точній відповідності з оригіналом, яким може служити, наприклад, витвір живопису, [див. опис до патенту РФ № 2113572, М.кл. D05C 17/00 опубл. 20.06.1998 р.], у якому схему моделі розробляють у вигляді умовних позначок, розділяють її на квадрати, кожний з яких включає 100 кліток, клітки заповнюють умовними позначками у вигляді символів, квадрати маркірують цифрами, нитки маркірують тим же символом, як і на схемі, шви виконують послідовно, здійснюючи перехід від одного виду шва до іншого. Пропонований спосіб завдяки схемним рішенням дозволяє відтворювати будь-який малюнок неодноразово як ручним способом, так і машинним, розробивши відповідні програми, наприклад, за аналогією з жакардовими автоматами. Однак, схема не може бути нанесена на пристрій відомий раніше, наприклад, канву для вишивання, так, щоб квадрати схеми точно збігалися із квадратами канви. У випадку із тканиною типу канва для вишивання це не можливо, тому що параметри квадратів матеріалу, що утворяться в результаті ткацтва з окремих ниток, не збігаються з точністю геометричного зображення схеми, побудованої за принципом ідентичності квадратів. Тому метою технічного рішення, що заявляють, є створення способу підготовки основи для вишивання, який розширить можливості техніки ручного й машинного вишивання забезпечить зниження витрат та створення умов для здійснення складних художніх композицій при використанні графічних і схемних фігур і контурів. В основу корисної моделі поставлена також задача поліпшення способу підготовки основи для вишивання, у якому, внаслідок нанесення на заготівку основи для вишивання малюнка, схеми позиціонування його на столі якогось верстата для виготовлення отворів, використання попередньо розробленого програмного забезпечення, виконання перфорування матеріалу основи за допомогою різального інструменту з ряду свердел, голки холодні, голки нагріті до температури плавлення матеріалу основи, голки перфораційні порожні, лазерний промінь, пробійники, пуансон преса, штампа, що складається з безлічі пробійників, і інших різальних інструментів, придатних для виготовлення отворів, забезпечується новий технічний результат. Він полягає в забезпеченні можливості використання й сполучення на основі графічних і схемних рішень зображень різної складності. Поставлена задача вирішується тим, що у відомому способі підготовки основи для вишивання, що включає пророблення проекту виробу, розробку технологічної карти виконання отворів, переклад малюнка й схеми із проекту виробу на основу, відповідно до корисної моделі, на заготівку основи для вишивання наносять графічне зображення (малюнок) або схему для вишивання, або малюнок і схему, позиціонують їх на столі верстата для виконання отворів, використовуючи попередньо розроблене програмне забезпечення, виконують перфорування матеріалу основи за допомогою різального інструменту з ряду свердел, голки холодні, голки нагріті до температури плавлення матеріалу основи, голки перфораційні порожні, лазерний промінь, пробійники, пуансон пресу, штамп просічний, що складається з безлічі пробійників, і інші різальні інструменти, придатні для виготовлення отворів. Відповідно до корисної моделі, наносять на заготівку мітки й сполучають їх з мітками стола верстата. Відповідно до корисної моделі, позиціонування виконують за допомогою фотопозиціонуючого пристрою, використовуючи спеціальну камеру позиціонують різальний інструмент щодо заготівки основи. Як видно з викладу сутності рішення, що заявляють, воно відрізняються від прототипів і, отже, є новими. Пропоноване технічне рішення в цілому принципово відрізняється від відомих тим, що забезпечує можливість створювати складні художні композиції, опираючись на сукупність отворів, розташованих яким завгодно образом так, що утворюють які завгодно фігури, сукупність кривих або прямих як завгодно зорієнтованих ліній, звільняючи від необхідності постійно стежити за розташуванням отворів на основі, вести підрахунок вертикальних і горизонтальних рядків. При цьому знижується стомлюваність при ручному, й підвищується якість при машинному способі вишивання, що веде до підвищення продуктивності й зниженню вартості виробів. Технічне рішення, що заявляють, промислово застосовне, оскільки може бути реалізоване й використане за допомогою сучасних засобів в умовах сучасного виробництва. Наведені нижче таблиці та малюнки, а також приклад здійснення способу розкриває можливості, які надає спосіб, що заявляють. Таблиця № 1 Вишивання нитками стібок і "напівхрест". 2 UA 84160 U Таблиця № 2 Вишивання бісером. Таблиця № 3 Вишивання стеклярусом (скляні трубочки) Таблиця № 4 Вишивання каменями (стразами). 5 Таблиця 1 Вишивання нитками, стібок "хрест" і "напівхрест" Вишивка нитками "Муліне" по канві ПРИСТРІЙ Номери голок, Нитки для Канва, що Відстань Відстань що ручного Кількість рекомендує, Отвору між Діаметр Позначення між Позначення Розмір рекомендують, вишивання ниток для в канві отворами голки на фігурах осьовими на фігурах отвору для "Муліне" вишивання в канві отворів вишивання Номінальна лінійна кліток/10 щільність, шт. № d, мм № мм d, мм L мм d мм см текс (структура) 191(16,5*2) 5-6 8 31 1-1,2 22-20 3,23 0,94-2 3,2 2,3 0,94191(16,5*2) 4-5 11 43 0,8-0,9 22-24 2,33 2,3 1,42 1,42 0,61191(16,5*2) 2-3 14 55 0,5-0,49 24-26 1,82 L2 1,8 d2 1,5 1,42 191(16,5*2) 2 16 63 0,2-0,25 26-28 1,57 0,61-1 1,57 1,2 191(16,5*2) 1 18 71 0,18-0,2 28 1,41 1 1,41 1 0,17191(16,5*2) 1 22 86 28 1,16 1 1,16 1 0,18 Таблиця 2 Вишивання бісером ВИШИВКА БІСЕРОМ голки для Бісер отвір вишивання бісером № мм мм 0/15 1,5 0/12 1,9 0/10 2,3 0,71,2 0,71,2 0,71,2 0,81,2 1,2 1,1 20/11 2,2 0/9 2,6 0/8 3 3,60/6 1,5 4 0/5 5 2 0/1 6,5 2,9 Розмір Позначення голки на фігурах № d мм L 10 0,45 11 0,45 12 0,45 10-12 0,45 10-12 10-12 0,45 0,45 10-12 0,45 10-12 10-12 0,45 0,45 Відстань між отворами вишивання уздовж прямих По вертикалі й по горизонталі ПРИСТРІЙ Відстань між Позначення отворами на фігурах вишивання уздовж кривих Позначення Розмір на фігурах отвору L мм d мм 1,6 1,5 0,5 2 1,9 0,5 2,4 2,3 0,5 L1 2,1-2,3 2,7 3,1 L3 2-2,2 3,7-4,1 5,1 6,6 3 2,6 3 d1 0,5 3,6-4 5 6,5 0,5 0,5 0,5 0,5 0,5 UA 84160 U Таблиця 3 Вишивання стеклярусом (скляні трубочки) Стеклярус ПРИСТРІЙ Довжина Зовнішній Діаметр Позначення трубочок діаметр отвору на фігурах мм трубочок мм мм d, мм L 3 6 12 20 30 1,5 1,7 2,4 2,4 3 0,7 0,8 1,1 1,2 1,2 відстань між отворами вишивання уздовж прямих По По вертикалі горизонталі мм мм 4 2 7 2,2 13 2,9 21 2,9 31 3,5 Позначення на фігурах відстань між отворами вишивання уздовж кривих L мм d мм 4 7 13 21 31 0,5 0,5 0,5 0,5 0,5 Позначення Розмір на фігурах отвору Таблиця 4 Вишивання каменями (стразами). Пришивні акрилові камені (стрази) ПРИСТРІЙ Відстань Відстань Розмір Діаметр Позначення Позначення Діаметр Форма каменів між між каменів отворів на фігурах на фігурах отворів отворами отворами мм мм мм d мм L мм "коло" 7 5 0,6 5 0,6 6×6 4 0,6 4 0,6 "квадрат" 10×10 7 0,8 7 0,8 "прямокутник" 8×10 7 0,8 7 0,8 "овал" 10×14 12 0,8 12 0,8 5 10 15 20 25 30 Фіг. 1 Основа для вишивання у формі суцільного перфорованого поля без малюнка, без графічного зображення. Фіг. 2 Основа для вишивання у формі перфорованих і неперфорованих полів без графічного зображення. Фіг. 3 Основа для вишивання у формі перфорованих і неперфорованих полів із графічним зображенням на лицьовій поверхні у вигляді малюнка. Фіг. 4 Основа для вишивання у формі перфорованих і неперфорованих поліп із графічним зображенням на лицьовій поверхні у вигляді схеми для вишивання. Фіг. 5 Основа для вишивання у формі перфорованих і неперфорованих полів із графічним зображенням на лицьовій поверхні у вигляді малюнка й схеми для вишивання. У таблицях 1, 2, 3, 4 показані характерні варіанти значень діаметрів отворів і відстаней між ними. Діаметр отворів пристрою визначається діаметром голки, що використовують при роботі з матеріалами для вишивання й кількістю ниток в одному стібку при вишиванні нитками. Приклад 1. Основа для вишивання фіг. 1 являє собою матеріал 1, на якому виконані численні отвори 2. що утворюють групи отворів, наприклад 3 і 4, орієнтованих відносно прямих ліній, і групи отворів, наприклад 5, орієнтованих відносно кривих ліній. Отвори групи 3 мають діаметр d1=0,5 мм (див. таблицю № 2 - вишивання бісером, пристрій для вишивання бісером № 11, голка № 10, вишивання вздовж прямих), відстань між осьовими отворів L 1=2,3 мм. Отвори групи 4 мають діаметр d2=1 мм (див. таблицю № 1 - вишивання нитками, пристрій для вишивання хрестом відповідає канві № 14, вишивання голкою № 22), відстань між осьовими отворів L2=1,8 мм. Отвори групи 5 мають діаметр d1=0,5мм. (лив. таблицю № 2 - вишивання бісером, пристрій для вишивання бісером № 11, голка № 10. вишивання вздовж кривих), відстань між осьовими отворів L3=2 мм. Усе поле основи заповнене отворами. Приклад 2. Основа для вишивання фіг. 2 являє собою матеріал 1, на якому виконані численні отвори 2, що утворюють групи отворів, наприклад 4, орієнтовані відносно прямих ліній, і групи отворів, наприклад 5, орієнтовані відносно кривих ліній. Групи отворів 4 мають діаметр d2=l мм (див. таблицю № 1 - вишивання нитками, пристрій для вишивання хрестом відповідає канві № 14, вишивання голкою № 22), відстань між осьовими отворів L2=1,8 мм. Отвори групи 5 4 UA 84160 U 5 10 15 20 25 30 35 40 45 50 55 60 мають діаметр d1=0,5 мм, (див. таблицю № 2 - вишивання бісером, пристрій для вишивання бісером № и11, голка № и10, вишивання уздовж кривих), відстань між осьовими отворів L 3=2 мм. Більша частина основи 1 перфорована отворами 4 і 5. частина основи 6 не має перфорації. Приклад 3. Основа для вишивання фіг. 3 являє собою матеріал 1, на якому виконані численні отвори 2, що утворюють групи, наприклад, 4 отворів, орієнтованих відносно прямих ліній, і групи отворів, наприклад 5, орієнтованих відносно кривих ліній. Групи отворів 4 мають діаметр d2=1 мм (див. таблицю № 1 вишивання нитками; пристрій для вишивання хрестом відповідність канві № 14, вишивання голкою № 22), відстань між осьовими отворів L 2=1,8 мм; отвори групи 5 мають діаметр d1=0,5 мм (див. таблицю № 2 вишивання бісером, пристрій для вишивання бісером № 11, голкою № 10, вишивання вздовж кривих), відстань між осьовими отворів L3=2 мм. На лицьову поверхню основи нанесене графічне зображення 7 (малюнок). Основна частина основи 1 перфорована групами отворів 4 і 5, частина основи 6 і 7, відповідно до графічного зображення 8 (малюнком), не має перфорації. Приклад 4. Основа для вишивання фіг. 4 являє собою матеріал 1, на якому виконані численні отвори 2, що утворюють групи отворів, наприклад 3 і 4, орієнтованих відносно прямих ліній, і групи отворів, наприклад 5, орієнтованих відносно кривих ліній. Отвори групи 3 мають діаметр d1=0,5 мм (див. таблицю № 2 - вишивання бісером, пристрій для вишивання бісером № 11, голка № 10, вишивання вздовж прямих), відстань між осьовими отворів L 1=2,3 мм. Отвори групи 4 мають діаметр d2=1 мм (див. таблицю № 1 - вишивання нитками, пристрій для вишивання хрестом, відповідає канві № 14, вишивання голкою № 22), відстань між осьовими отворів L2=1,8 мм. Отвори групи 5 мають діаметр d1=0,5 мм (див. таблицю № 2 - вишивання бісером, пристрій для вишивання бісером № 11, голка № 10. вишивання вздовж кривих), відстань між осьовими отворів L3=2 мм. На лицьову поверхню основи нанесене графічне зображення 9 (схема для вишивання). Усе поле основи заповнене отворами. Приклад 5. Основа для вишивання фіг. 5 являє собою матеріал, на якому виконані численні отвори 2, що утворюють групи отворів, наприклад 4. орієнтованих відносно прямих ліній, і групи отворів, наприклад 5, орієнтованих відносно кривих ліній. Групи отворів 4 мають діаметр d 2=1 мм (див. таблицю № 2 - вишивання бісером, пристрій для вишивання бісером № 11, голка № 10, вишивання вздовж кривих), відстань між осьовими отворів L3=2 мм. На лицьову поверхню основи нанесене графічне зображення 8 (малюнок). На лицьову поверхню основи нанесене графічне зображення 9 (схема для вишивання). Більша частина основи 1 перфорована групами отворів 4 і 5, частина основи 6 відповідно до графічного зображення 8 (малюнком) не має перфорації. Як матеріал основи можуть бути вибрані моношарові або багатошарові, текстуровані або однорідні структури, приклади яких А-Е наведені далі. Приклад А, тканини натуральні синтетичні тканини високої щільності, тканини натуральні й синтетичні в тому числі дубльовані термоклейовими тканими й нетканими матеріалами, тканини спеціальні, із просоченнями, наприклад, ролетні тканини для жалюзі, високоапретовані тканини, тканини з високою щільністю за рахунок різноманітних просочень, тканина із ґрунтованою поверхнею, тканини з покриттям, наприклад, дермантин (бавовняно-паперова тканина з нітроцелюлозним покриттям), нанесений на одну або дві сторони тканини; Приклад Б, шкіра й замінники шкіри: шкіра натуральна, рецикльована шкіра, дермантин (гранітоль), кирза, полівінілхлорид, стрейч шкіра, шкірозамінник. Приклад В, композиційні матеріали: волокнисті (армуючий компонент - волокнисті структури), наприклад, банерні тканини (армуюча сітка із ПВХ, наповнювачі вінілові полімери); гетинакс і текстоліт (шаруваті пластики з паперу або тканини, склеєної термореактивним клеєм); скло- і графітопласт (тканина або намотане волокно зі скла або графіту, просочені епоксидними клеями); шаруваті, наприклад, фанера; клейонка (масляна, полівінілхлоридна), будь-які ткані основи з нанесеними пластиками, ПВХ покриттями. банерна тканина, ламінований картон. Приклад Г, папір, синтетичний папір, картон. Приклад Д, тверді листові матеріали: пластики листові, скло, органічне скло, пластики поліпропіленові, пвх-пластики, піногума, піногума із пвх-покриттям, шпона, фанера, ДСП (деревинно-стружкова плита) ДВП (деревинно-волокниста плита) різної товщини, ДСП ламінована, ДВП ламінована, метали листові різної товщини. Приклад Е, натуральні природні матеріали: дерево, шкіра, камінь. Як основу можуть бути використані будь-які варіанти композиціювання перерахованих вище матеріалів, використовуючи технології холодного або гарячого склеювання, до або після вишивання основи. З виправленням на технологію виготовлення отворів, для основи може бути використаний будь-який аркушевий матеріал придатний для виготовлення в ньому отворів. 5 UA 84160 U 5 10 15 20 Підготовку основи для вишивання починають із пророблення проекту виробу. Це може бути один з варіантів, представлених, наприклад, на фіг. 1 - фіг. 5. Після вибору варіанта розробляють технологічну карту виконання отворів, відповідно до схеми вишивання. Технологічна карта визначає послідовність таких операцій як переклад графічного зображення (малюнка, схеми, малюнка й схеми для вишивання) із проекту виробу на основу. Наприклад, на заготівку основи для вишивання наносять графічне зображення фіг. 3 (малюнок) або схему для вишивання фіг. 4, або малюнок і схему фіг. 5. Графічне зображення містить у собі позиційні мітки для позиціювання основи на робочому столі верстата для виготовлення отворів в основі (на фігурах не показані). Позиціювання основи щодо стола виконували, використовуючи інструмент фотопозиціонування "машинний зір" по позиційних мітках, які були нанесені на поверхню основи. Перфорування матеріалу основи виконували, використовуючи попередньо розроблене програмне забезпечення, за допомогою різального інструменту, наприклад свердла, голки холодні й голки нагріті до температури плавлення матеріалу основи, перфораційні голки порожні. Залежно від матеріалу основи в деяких випадках використали лазерний промінь, пробійники, пуансон пресу, штамп, що складається з безлічі пробійників, і інші різальні інструменти, придатні для виготовлення отворів, тобто інструмент, що виявлявся найбільш придатним для матеріалу основи. Як видно з опису суті технічного рішення, що заявляють, і прикладів їхнього здійснення, воно дозволяє розширити можливості техніки ручного й машинного вишивання і забезпечити зниження витрат при створенні складних художніх композицій й використанні графічних і схемних фігур і контурів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Спосіб підготовки основи для вишивання, що включає пророблення проекту виробу, розробку технологічної карти виконання отворів, переклад малюнка й схеми із проекту виробу на основу, який відрізняється тим, що на заготівку основи для вишивання наносять графічне зображення (малюнок) або схему для вишивання, або малюнок і схему, позиціонують їх на столі верстата для виконання отворів, використовуючи попередньо розроблене програмне забезпечення, виконують перфорування матеріалу основи за допомогою різального інструменту з ряду свердел, голки холодні, голки нагріті до температури плавлення матеріалу основи, лазерний промінь. 2. Спосіб за п. 1, який відрізняється тим, що мітки для позиціонування наносять на заготівку й сполучають їх з мітками стола верстата. 3. Спосіб підготовки основи для вишивання за п. 1, який відрізняється тим, що мітки для позиціонування наносять на заготівку, а позиціонування виконують за допомогою пристрою, що фотопозиціонує, використовуючи спеціальну камеру, позиціонують різальний інструмент щодо заготівки основи по мітках. 6 UA 84160 U 7 UA 84160 U 8 UA 84160 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
