Система та спосіб керування передачею даних за допомогою множини форматів часових інтервалів

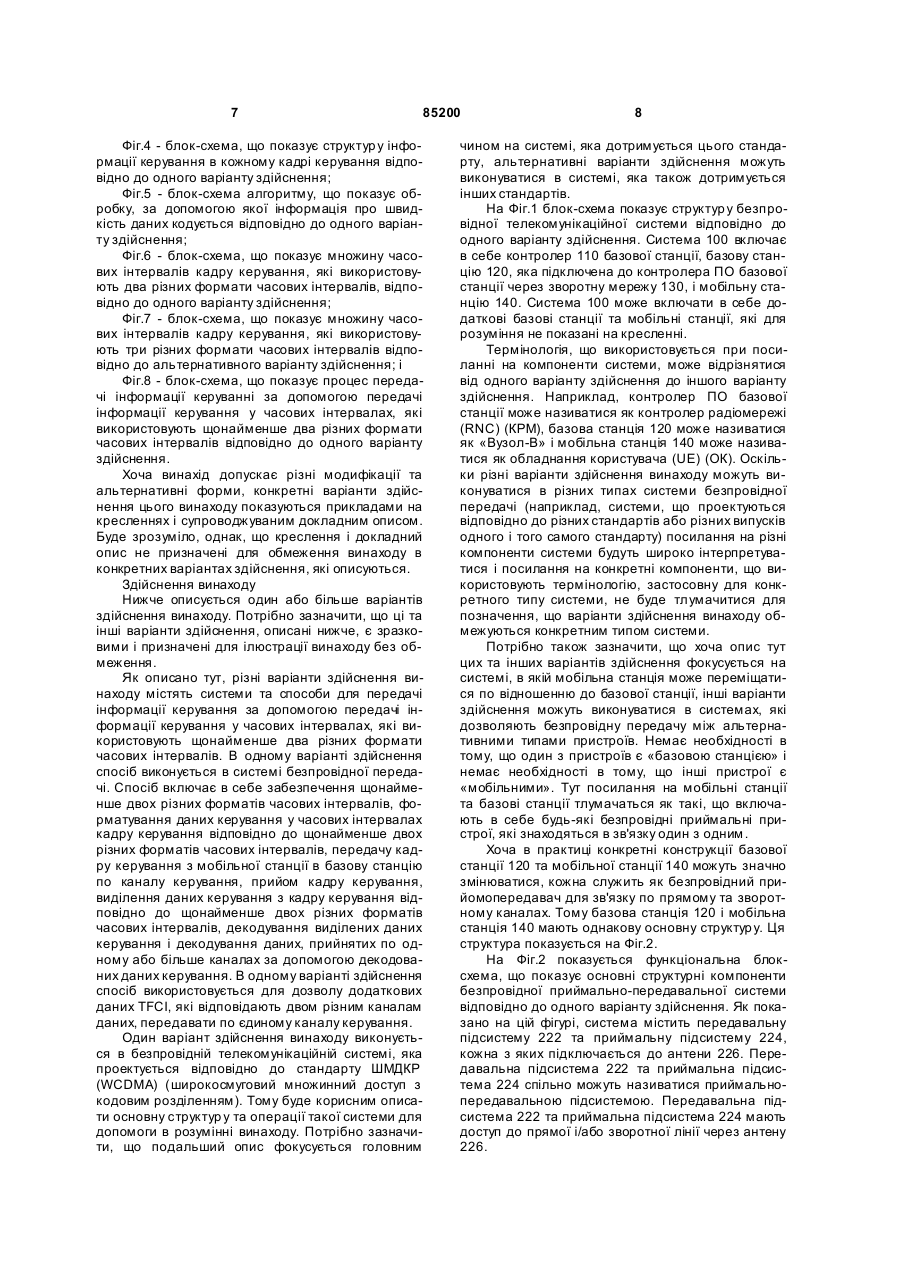

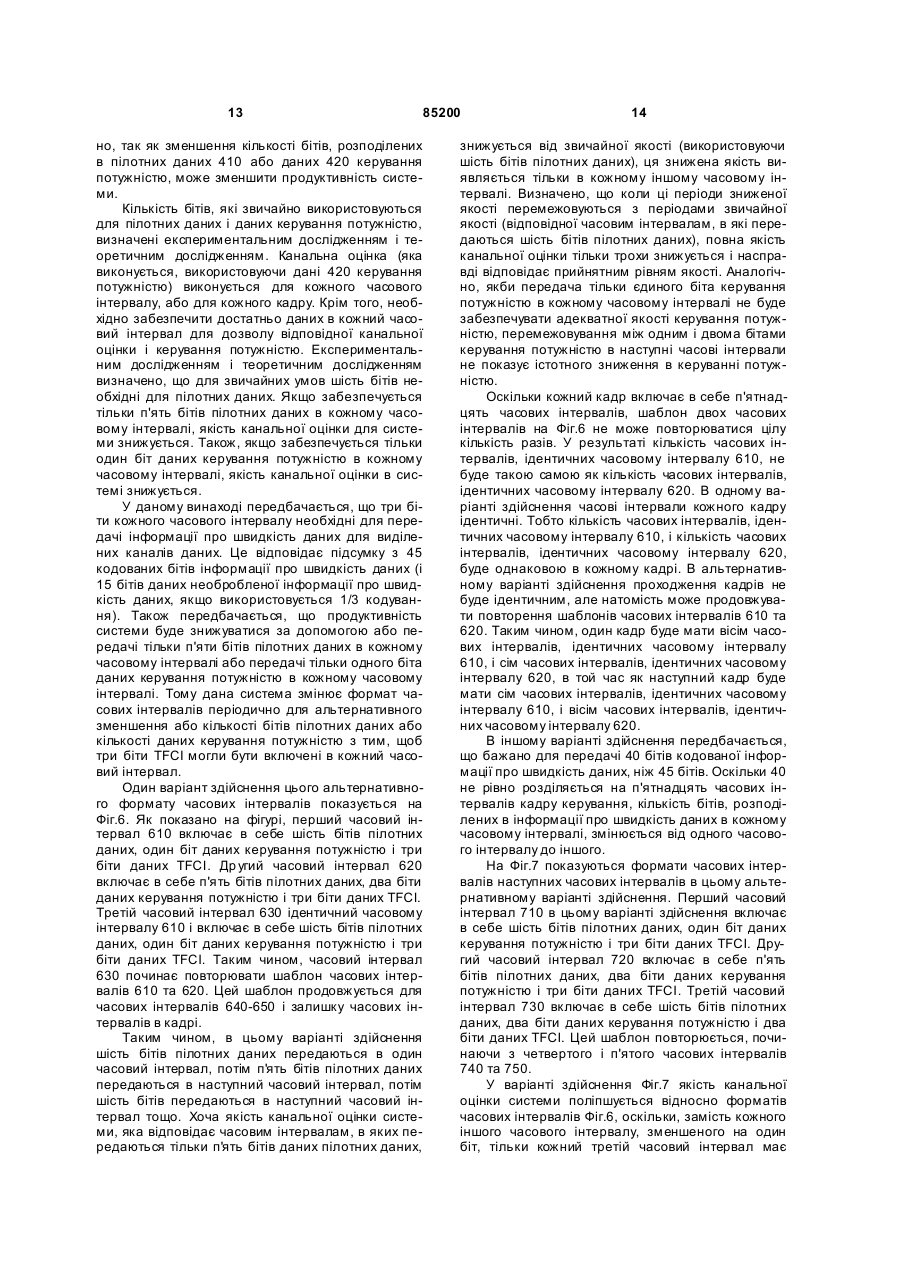

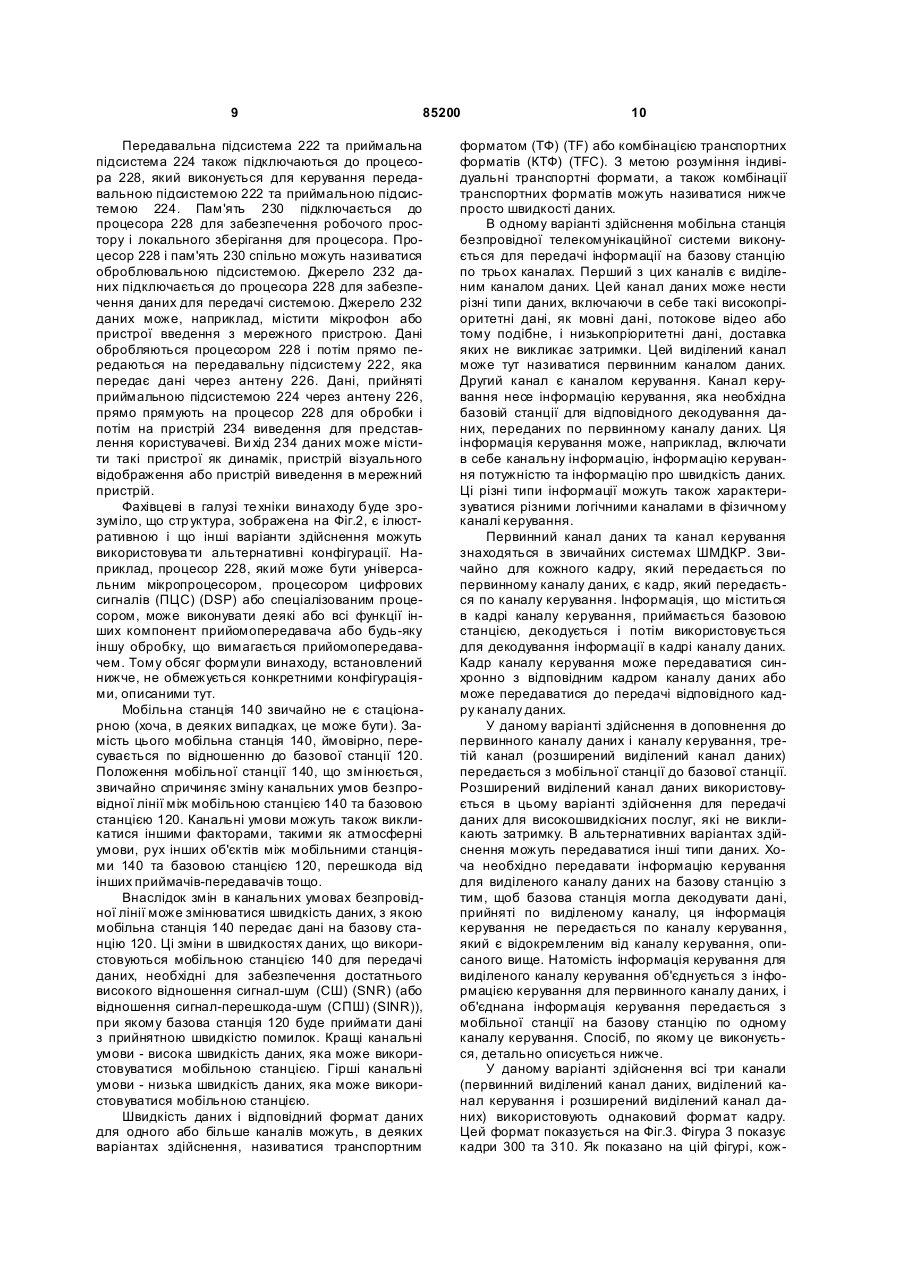

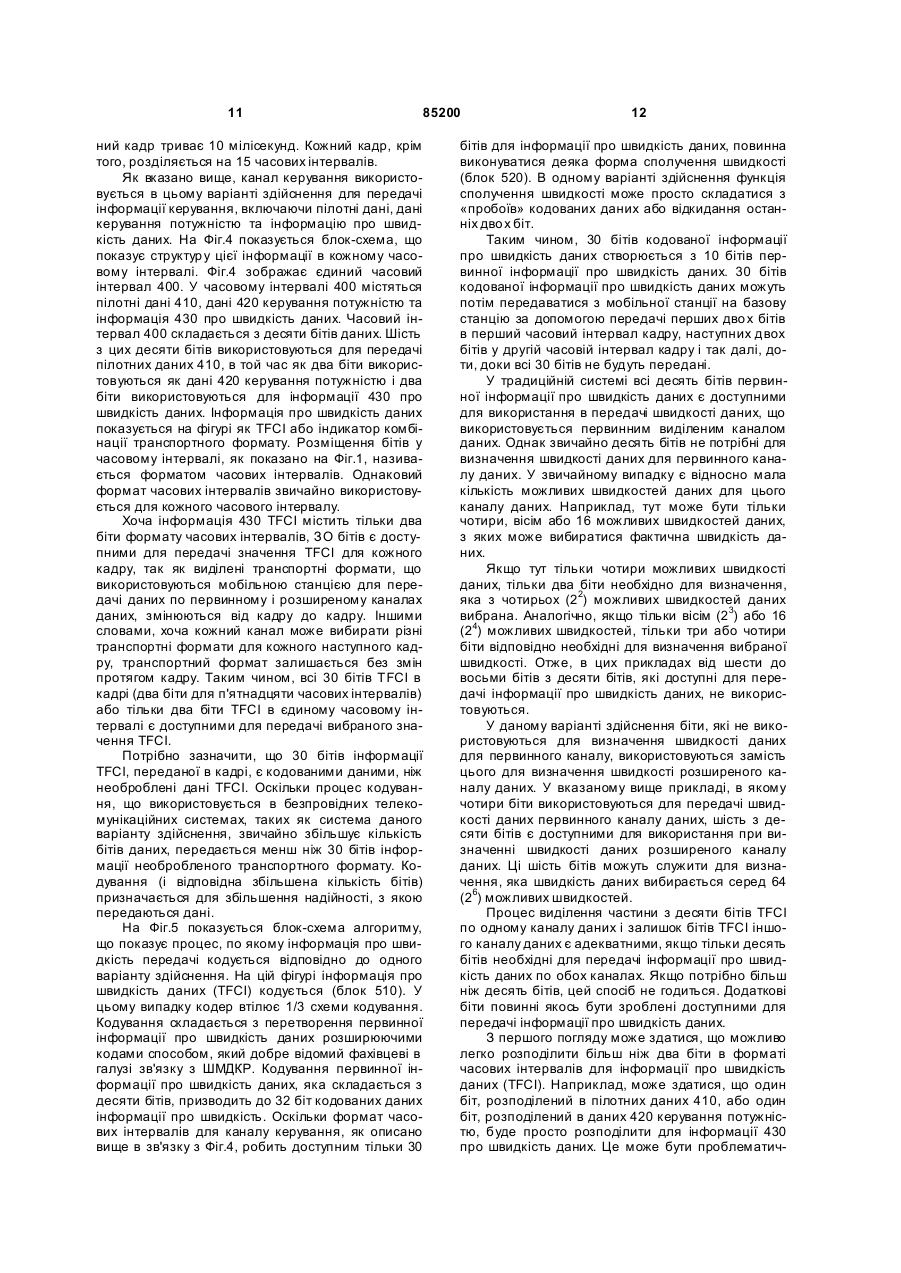

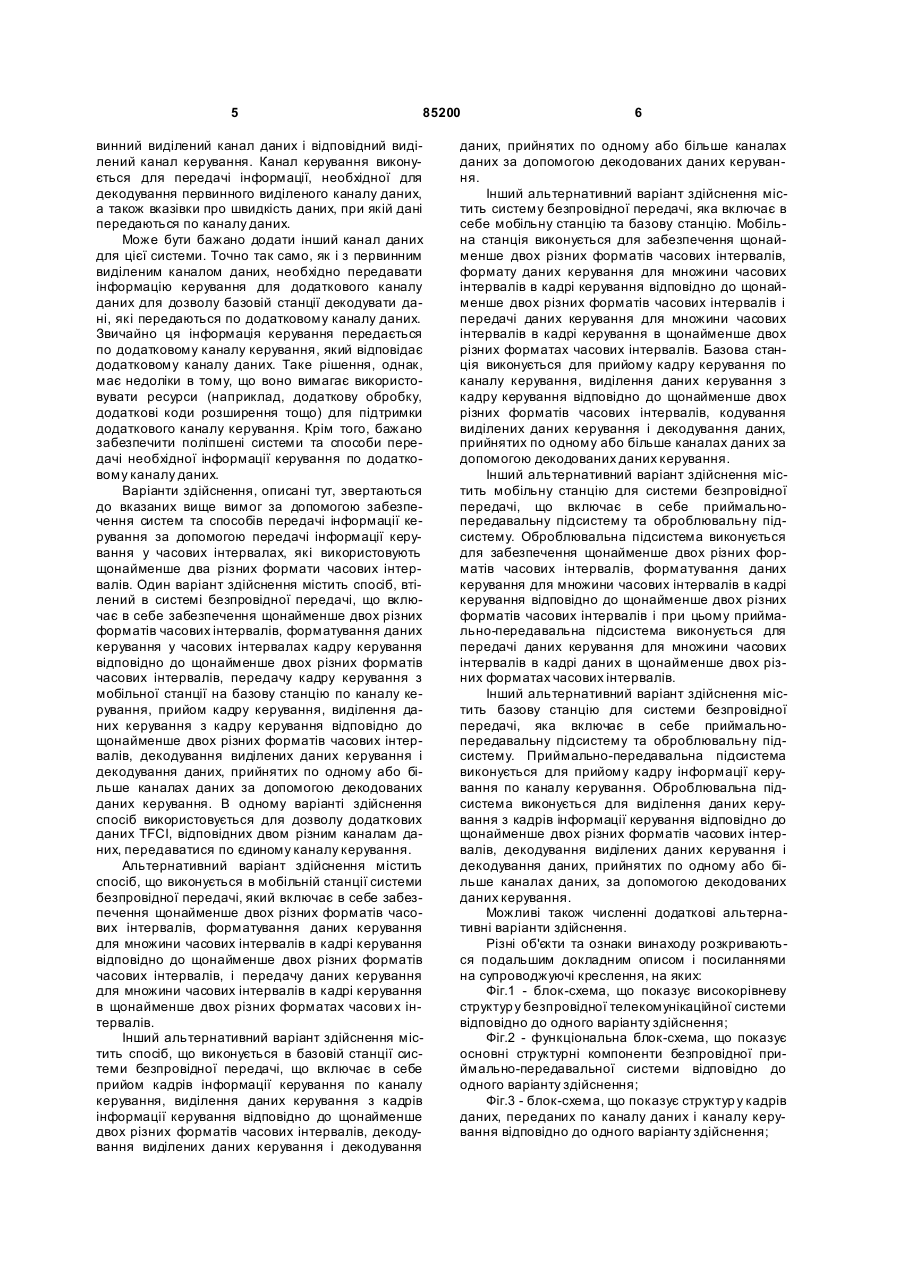

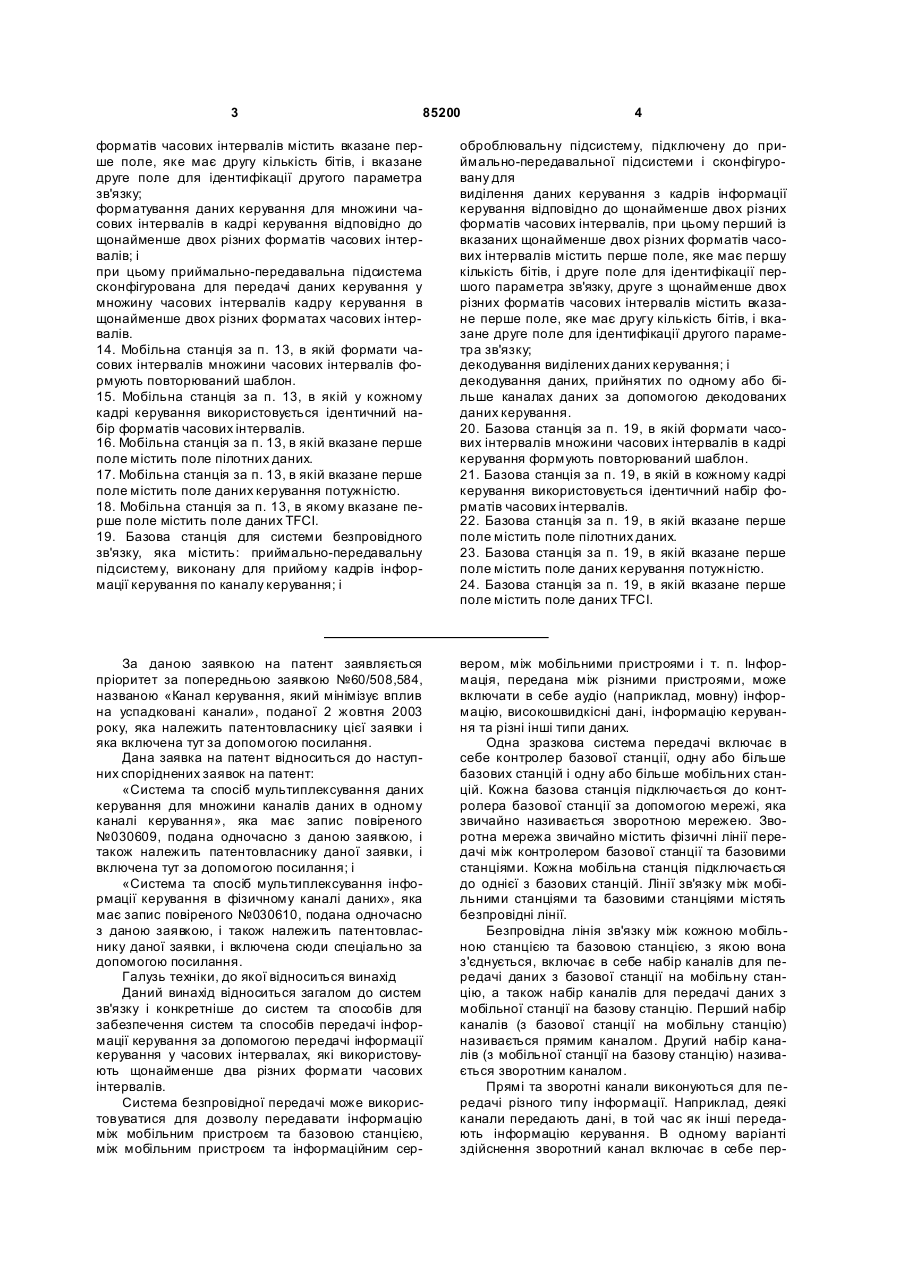

1. Спосіб передачі інформації керування, втілений в мобільній станції системи безпровідного зв'язку, спосіб включає етапи, на яких: забезпечують щонайменше два різних формати часових інтервалів, при цьому перший із вказаних щонайменше двох різних форматів часових інтервалів містить перше поле, яке має першу кількість бітів, і друге поле для ідентифікації першого параметра зв'язку, друге з щонайменше двох різних форматів часових інтервалів містить вказане перше поле, яке має другу кількість бітів, і вказане друге поле для ідентифікації другого параметра зв'язку; форматують дані керування для множини часових інтервалів в кадрі керування відповідно до щонайменше двох різних форматів часових інтервалів; і передають дані керування у множині часових інтервалів кадру керування в щонайменше двох різних форматах часови х інтервалів. 2. Спосіб за п. 1, в якому формати часових інтервалів множини часових інтервалів в кадрі керування формують повторюваний шаблон. 3. Спосіб за п. 1, в якому у кожному кадрі керування використовується ідентичний набір форматів часових інтервалів. 4. Спосіб за п. 1, в якому вказане перше поле містить поле пілотних даних. 5. Спосіб за п. 1, в якому вказане перше поле містить поле керування потужністю. 2 (19) 1 3 85200 4 форматів часових інтервалів містить вказане перше поле, яке має другу кількість бітів, і вказане друге поле для ідентифікації другого параметра зв'язку; форматування даних керування для множини часових інтервалів в кадрі керування відповідно до щонайменше двох різних форматів часових інтервалів; і при цьому приймально-передавальна підсистема сконфігурована для передачі даних керування у множину часових інтервалів кадру керування в щонайменше двох різних форматах часових інтервалів. 14. Мобільна станція за п. 13, в якій формати часових інтервалів множини часових інтервалів формують повторюваний шаблон. 15. Мобільна станція за п. 13, в якій у кожному кадрі керування використовується ідентичний набір форматів часових інтервалів. 16. Мобільна станція за п. 13, в якій вказане перше поле містить поле пілотних даних. 17. Мобільна станція за п. 13, в якій вказане перше поле містить поле даних керування потужністю. 18. Мобільна станція за п. 13, в якому вказане перше поле містить поле даних TFCI. 19. Базова станція для системи безпровідного зв'язку, яка містить: приймально-передавальну підсистему, виконану для прийому кадрів інформації керування по каналу керування; і оброблювальну підсистему, підключену до приймально-передавальної підсистеми і сконфігуровану для виділення даних керування з кадрів інформації керування відповідно до щонайменше двох різних форматів часових інтервалів, при цьому перший із вказаних щонайменше двох різних форматів часових інтервалів містить перше поле, яке має першу кількість бітів, і друге поле для ідентифікації першого параметра зв'язку, друге з щонайменше двох різних форматів часових інтервалів містить вказане перше поле, яке має другу кількість бітів, і вказане друге поле для ідентифікації другого параметра зв'язку; декодування виділених даних керування; і декодування даних, прийнятих по одному або більше каналах даних за допомогою декодованих даних керування. 20. Базова станція за п. 19, в якій формати часових інтервалів множини часових інтервалів в кадрі керування формують повторюваний шаблон. 21. Базова станція за п. 19, в якій в кожному кадрі керування використовується ідентичний набір форматів часових інтервалів. 22. Базова станція за п. 19, в якій вказане перше поле містить поле пілотних даних. 23. Базова станція за п. 19, в якій вказане перше поле містить поле даних керування потужністю. 24. Базова станція за п. 19, в якій вказане перше поле містить поле даних TFCI. За даною заявкою на патент заявляється пріоритет за попередньою заявкою №60/508,584, названою «Канал керування, який мінімізує вплив на успадковані канали», поданої 2 жовтня 2003 року, яка належить патентовласнику цієї заявки і яка включена тут за допомогою посилання. Дана заявка на патент відноситься до наступних споріднених заявок на патент: «Система та спосіб мультиплексування даних керування для множини каналів даних в одному каналі керування», яка має запис повіреного №030609, подана одночасно з даною заявкою, і також належить патентовласнику даної заявки, і включена тут за допомогою посилання; і «Система та спосіб мультиплексування інформації керування в фізичному каналі даних», яка має запис повіреного №030610, подана одночасно з даною заявкою, і також належить патентовласнику даної заявки, і включена сюди спеціально за допомогою посилання. Галузь техніки, до якої відноситься винахід Даний винахід відноситься загалом до систем зв'язку і конкретніше до систем та способів для забезпечення систем та способів передачі інформації керування за допомогою передачі інформації керування у часових інтервалах, які використовують щонайменше два різних формати часових інтервалів. Система безпровідної передачі може використовуватися для дозволу передавати інформацію між мобільним пристроєм та базовою станцією, між мобільним пристроєм та інформаційним сер вером, між мобільними пристроями і т. п. Інформація, передана між різними пристроями, може включати в себе аудіо (наприклад, мовну) інформацію, високошвидкісні дані, інформацію керування та різні інші типи даних. Одна зразкова система передачі включає в себе контролер базової станції, одну або більше базових станцій і одну або більше мобільних станцій. Кожна базова станція підключається до контролера базової станції за допомогою мережі, яка звичайно називається зворотною мережею. Зворотна мережа звичайно містить фізичні лінії передачі між контролером базової станції та базовими станціями. Кожна мобільна станція підключається до однієї з базових станцій. Лінії зв'язку між мобільними станціями та базовими станціями містять безпровідні лінії. Безпровідна лінія зв'язку між кожною мобільною станцією та базовою станцією, з якою вона з'єднується, включає в себе набір каналів для передачі даних з базової станції на мобільну станцію, а також набір каналів для передачі даних з мобільної станції на базову станцію. Перший набір каналів (з базової станції на мобільну станцію) називається прямим каналом. Другий набір каналів (з мобільної станції на базову станцію) називається зворотним каналом. Прямі та зворотні канали виконуються для передачі різного типу інформації. Наприклад, деякі канали передають дані, в той час як інші передають інформацію керування. В одному варіанті здійснення зворотний канал включає в себе пер 5 85200 винний виділений канал даних і відповідний виділений канал керування. Канал керування виконується для передачі інформації, необхідної для декодування первинного виділеного каналу даних, а також вказівки про швидкість даних, при якій дані передаються по каналу даних. Може бути бажано додати інший канал даних для цієї системи. Точно так само, як і з первинним виділеним каналом даних, необхідно передавати інформацію керування для додаткового каналу даних для дозволу базовій станції декодувати дані, які передаються по додатковому каналу даних. Звичайно ця інформація керування передається по додатковому каналу керування, який відповідає додатковому каналу даних. Таке рішення, однак, має недоліки в тому, що воно вимагає використовувати ресурси (наприклад, додаткову обробку, додаткові коди розширення тощо) для підтримки додаткового каналу керування. Крім того, бажано забезпечити поліпшені системи та способи передачі необхідної інформації керування по додатковому каналу даних. Варіанти здійснення, описані тут, звертаються до вказаних вище вимог за допомогою забезпечення систем та способів передачі інформації керування за допомогою передачі інформації керування у часових інтервалах, які використовують щонайменше два різних формати часових інтервалів. Один варіант здійснення містить спосіб, втілений в системі безпровідної передачі, що включає в себе забезпечення щонайменше двох різних форматів часових інтервалів, форматування даних керування у часових інтервалах кадру керування відповідно до щонайменше двох різних форматів часових інтервалів, передачу кадру керування з мобільної станції на базову станцію по каналу керування, прийом кадру керування, виділення даних керування з кадру керування відповідно до щонайменше двох різних форматів часових інтервалів, декодування виділених даних керування і декодування даних, прийнятих по одному або більше каналах даних за допомогою декодованих даних керування. В одному варіанті здійснення спосіб використовується для дозволу додаткових даних TFCI, відповідних двом різним каналам даних, передаватися по єдиному каналу керування. Альтернативний варіант здійснення містить спосіб, що виконується в мобільній станції системи безпровідної передачі, який включає в себе забезпечення щонайменше двох різних форматів часових інтервалів, форматування даних керування для множини часових інтервалів в кадрі керування відповідно до щонайменше двох різних форматів часових інтервалів, і передачу даних керування для множини часових інтервалів в кадрі керування в щонайменше двох різних форматах часови х інтервалів. Інший альтернативний варіант здійснення містить спосіб, що виконується в базовій станції системи безпровідної передачі, що включає в себе прийом кадрів інформації керування по каналу керування, виділення даних керування з кадрів інформації керування відповідно до щонайменше двох різних форматів часових інтервалів, декодування виділених даних керування і декодування 6 даних, прийнятих по одному або більше каналах даних за допомогою декодованих даних керування. Інший альтернативний варіант здійснення містить систему безпровідної передачі, яка включає в себе мобільну станцію та базову станцію. Мобільна станція виконується для забезпечення щонайменше двох різних форматів часових інтервалів, формату даних керування для множини часових інтервалів в кадрі керування відповідно до щонайменше двох різних форматів часових інтервалів і передачі даних керування для множини часових інтервалів в кадрі керування в щонайменше двох різних форматах часових інтервалів. Базова станція виконується для прийому кадру керування по каналу керування, виділення даних керування з кадру керування відповідно до щонайменше двох різних форматів часових інтервалів, кодування виділених даних керування і декодування даних, прийнятих по одному або більше каналах даних за допомогою декодованих даних керування. Інший альтернативний варіант здійснення містить мобільну станцію для системи безпровідної передачі, що включає в себе приймальнопередавальну підсистему та оброблювальну підсистему. Оброблювальна підсистема виконується для забезпечення щонайменше двох різних форматів часових інтервалів, форматування даних керування для множини часових інтервалів в кадрі керування відповідно до щонайменше двох різних форматів часових інтервалів і при цьому приймально-передавальна підсистема виконується для передачі даних керування для множини часових інтервалів в кадрі даних в щонайменше двох різних форматах часових інтервалів. Інший альтернативний варіант здійснення містить базову станцію для системи безпровідної передачі, яка включає в себе приймальнопередавальну підсистему та оброблювальну підсистему. Приймально-передавальна підсистема виконується для прийому кадру інформації керування по каналу керування. Оброблювальна підсистема виконується для виділення даних керування з кадрів інформації керування відповідно до щонайменше двох різних форматів часових інтервалів, декодування виділених даних керування і декодування даних, прийнятих по одному або більше каналах даних, за допомогою декодованих даних керування. Можливі також численні додаткові альтернативні варіанти здійснення. Різні об'єкти та ознаки винаходу розкриваються подальшим докладним описом і посиланнями на супроводжуючі креслення, на яких: Фіг.1 - блок-схема, що показує високорівневу структур у безпровідної телекомунікаційної системи відповідно до одного варіанту здійснення; Фіг.2 - функціональна блок-схема, що показує основні структурні компоненти безпровідної приймально-передавальної системи відповідно до одного варіанту здійснення; Фіг.3 - блок-схема, що показує структур у кадрів даних, переданих по каналу даних і каналу керування відповідно до одного варіанту здійснення; 7 85200 Фіг.4 - блок-схема, що показує структур у інформації керування в кожному кадрі керування відповідно до одного варіанту здійснення; Фіг.5 - блок-схема алгоритму, що показує обробку, за допомогою якої інформація про швидкість даних кодується відповідно до одного варіанту здійснення; Фіг.6 - блок-схема, що показує множину часових інтервалів кадру керування, які використовують два різних формати часових інтервалів, відповідно до одного варіанту здійснення; Фіг.7 - блок-схема, що показує множину часових інтервалів кадру керування, які використовують три різних формати часових інтервалів відповідно до альтернативного варіанту здійснення; і Фіг.8 - блок-схема, що показує процес передачі інформації керуванні за допомогою передачі інформації керування у часових інтервалах, які використовують щонайменше два різних формати часових інтервалів відповідно до одного варіанту здійснення. Хоча винахід допускає різні модифікації та альтернативні форми, конкретні варіанти здійснення цього винаходу показуються прикладами на кресленнях і супроводжуваним докладним описом. Буде зрозуміло, однак, що креслення і докладний опис не призначені для обмеження винаходу в конкретних варіантах здійснення, які описуються. Здійснення винаходу Нижче описується один або більше варіантів здійснення винаходу. Потрібно зазначити, що ці та інші варіанти здійснення, описані нижче, є зразковими і призначені для ілюстрації винаходу без обмеження. Як описано тут, різні варіанти здійснення винаходу містять системи та способи для передачі інформації керування за допомогою передачі інформації керування у часових інтервалах, які використовують щонайменше два різних формати часових інтервалів. В одному варіанті здійснення спосіб виконується в системі безпровідної передачі. Спосіб включає в себе забезпечення щонайменше двох різних форматів часових інтервалів, форматування даних керування у часових інтервалах кадру керування відповідно до щонайменше двох різних форматів часових інтервалів, передачу кадру керування з мобільної станції в базову станцію по каналу керування, прийом кадру керування, виділення даних керування з кадру керування відповідно до щонайменше двох різних форматів часових інтервалів, декодування виділених даних керування і декодування даних, прийнятих по одному або більше каналах за допомогою декодованих даних керування. В одному варіанті здійснення спосіб використовується для дозволу додаткових даних TFCI, які відповідають двом різним каналам даних, передавати по єдиному каналу керування. Один варіант здійснення винаходу виконується в безпровідній телекомунікаційній системі, яка проектується відповідно до стандарту ШМДКР (WCDMA) (широкосмуговий множинний доступ з кодовим розділенням). Тому буде корисним описати основну структур у та операції такої системи для допомоги в розумінні винаходу. Потрібно зазначити, що подальший опис фокусується головним 8 чином на системі, яка дотримується цього стандарту, альтернативні варіанти здійснення можуть виконуватися в системі, яка також дотримується інших стандартів. На Фіг.1 блок-схема показує структур у безпровідної телекомунікаційної системи відповідно до одного варіанту здійснення. Система 100 включає в себе контролер 110 базової станції, базову станцію 120, яка підключена до контролера ПО базової станції через зворотну мережу 130, і мобільну станцію 140. Система 100 може включати в себе додаткові базові станції та мобільні станції, які для розуміння не показані на кресленні. Термінологія, що використовується при посиланні на компоненти системи, може відрізнятися від одного варіанту здійснення до іншого варіанту здійснення. Наприклад, контролер ПО базової станції може називатися як контролер радіомережі (RNC) (КРМ), базова станція 120 може називатися як «Вузол-В» і мобільна станція 140 може називатися як обладнання користувача (UE) (ОК). Оскільки різні варіанти здійснення винаходу можуть виконуватися в різних типах системи безпровідної передачі (наприклад, системи, що проектуються відповідно до різних стандартів або різних випусків одного і того самого стандарту) посилання на різні компоненти системи будуть широко інтерпретуватися і посилання на конкретні компоненти, що використовують термінологію, застосовну для конкретного типу системи, не буде тлумачитися для позначення, що варіанти здійснення винаходу обмежуються конкретним типом системи. Потрібно також зазначити, що хоча опис тут цих та інших варіантів здійснення фокусується на системі, в якій мобільна станція може переміщатися по відношенню до базової станції, інші варіанти здійснення можуть виконуватися в системах, які дозволяють безпровідну передачу між альтернативними типами пристроїв. Немає необхідності в тому, що один з пристроїв є «базовою станцією» і немає необхідності в тому, що інші пристрої є «мобільними». Тут посилання на мобільні станції та базові станції тлумачаться як такі, що включають в себе будь-які безпровідні приймальні пристрої, які знаходяться в зв'язку один з одним. Хоча в практиці конкретні конструкції базової станції 120 та мобільної станції 140 можуть значно змінюватися, кожна служить як безпровідний прийомопередавач для зв'язку по прямому та зворотному каналах. Тому базова станція 120 і мобільна станція 140 мають однакову основну структур у. Ця структура показується на Фіг.2. На Фіг.2 показується функціональна блоксхема, що показує основні структурні компоненти безпровідної приймально-передавальної системи відповідно до одного варіанту здійснення. Як показано на цій фігурі, система містить передавальну підсистему 222 та приймальну підсистему 224, кожна з яких підключається до антени 226. Передавальна підсистема 222 та приймальна підсистема 224 спільно можуть називатися приймальнопередавальною підсистемою. Передавальна підсистема 222 та приймальна підсистема 224 мають доступ до прямої і/або зворотної лінії через антену 226. 9 85200 Передавальна підсистема 222 та приймальна підсистема 224 також підключаються до процесора 228, який виконується для керування передавальною підсистемою 222 та приймальною підсистемою 224. Пам'ять 230 підключається до процесора 228 для забезпечення робочого простору і локального зберігання для процесора. Процесор 228 і пам'ять 230 спільно можуть називатися оброблювальною підсистемою. Джерело 232 даних підключається до процесора 228 для забезпечення даних для передачі системою. Джерело 232 даних може, наприклад, містити мікрофон або пристрої введення з мережного пристрою. Дані обробляються процесором 228 і потім прямо передаються на передавальну підсистему 222, яка передає дані через антену 226. Дані, прийняті приймальною підсистемою 224 через антену 226, прямо прямують на процесор 228 для обробки і потім на пристрій 234 виведення для представлення користувачеві. Ви хід 234 даних може містити такі пристрої як динамік, пристрій візуального відображення або пристрій виведення в мережний пристрій. Фахівцеві в галузі те хніки винаходу буде зрозуміло, що стр уктура, зображена на Фіг.2, є ілюстративною і що інші варіанти здійснення можуть використовува ти альтернативні конфігурації. Наприклад, процесор 228, який може бути універсальним мікропроцесором, процесором цифрових сигналів (ПЦС) (DSP) або спеціалізованим процесором, може виконувати деякі або всі функції інших компонент прийомопередавача або будь-яку іншу обробку, що вимагається прийомопередавачем. Тому обсяг формули винаходу, встановлений нижче, не обмежується конкретними конфігураціями, описаними тут. Мобільна станція 140 звичайно не є стаціонарною (хоча, в деяких випадках, це може бути). Замість цього мобільна станція 140, ймовірно, пересувається по відношенню до базової станції 120. Положення мобільної станції 140, що змінюється, звичайно спричиняє зміну канальних умов безпровідної лінії між мобільною станцією 140 та базовою станцією 120. Канальні умови можуть також викликатися іншими факторами, такими як атмосферні умови, рух інших об'єктів між мобільними станціями 140 та базовою станцією 120, перешкода від інших приймачів-передавачів тощо. Внаслідок змін в канальних умовах безпровідної лінії може змінюватися швидкість даних, з якою мобільна станція 140 передає дані на базову станцію 120. Ці зміни в швидкостях даних, що використовуються мобільною станцією 140 для передачі даних, необхідні для забезпечення достатнього високого відношення сигнал-шум (СШ) (SNR) (або відношення сигнал-перешкода-шум (СПШ) (SINR)), при якому базова станція 120 буде приймати дані з прийнятною швидкістю помилок. Кращі канальні умови - висока швидкість даних, яка може використовуватися мобільною станцією. Гірші канальні умови - низька швидкість даних, яка може використовуватися мобільною станцією. Швидкість даних і відповідний формат даних для одного або більше каналів можуть, в деяких варіантах здійснення, називатися транспортним 10 форматом (ТФ) (TF) або комбінацією транспортних форматів (КТФ) (TFC). З метою розуміння індивідуальні транспортні формати, а також комбінації транспортних форматів можуть називатися нижче просто швидкості даних. В одному варіанті здійснення мобільна станція безпровідної телекомунікаційної системи виконується для передачі інформації на базову станцію по трьох каналах. Перший з цих каналів є виділеним каналом даних. Цей канал даних може нести різні типи даних, включаючи в себе такі високопріоритетні дані, як мовні дані, потокове відео або тому подібне, і низькопріоритетні дані, доставка яких не викликає затримки. Цей виділений канал може тут називатися первинним каналом даних. Другий канал є каналом керування. Канал керування несе інформацію керування, яка необхідна базовій станції для відповідного декодування даних, переданих по первинному каналу даних. Ця інформація керування може, наприклад, включати в себе канальну інформацію, інформацію керування потужністю та інформацію про швидкість даних. Ці різні типи інформації можуть також характеризуватися різними логічними каналами в фізичному каналі керування. Первинний канал даних та канал керування знаходяться в звичайних системах ШМДКР. Звичайно для кожного кадру, який передається по первинному каналу даних, є кадр, який передається по каналу керування. Інформація, що міститься в кадрі каналу керування, приймається базовою станцією, декодується і потім використовується для декодування інформації в кадрі каналу даних. Кадр каналу керування може передаватися синхронно з відповідним кадром каналу даних або може передаватися до передачі відповідного кадру каналу даних. У даному варіанті здійснення в доповнення до первинного каналу даних і каналу керування, третій канал (розширений виділений канал даних) передається з мобільної станції до базової станції. Розширений виділений канал даних використовується в цьому варіанті здійснення для передачі даних для високошвидкісних послуг, які не викликають затримку. В альтернативних варіантах здійснення можуть передаватися інші типи даних. Хоча необхідно передавати інформацію керування для виділеного каналу даних на базову станцію з тим, щоб базова станція могла декодувати дані, прийняті по виділеному каналу, ця інформація керування не передається по каналу керування, який є відокремленим від каналу керування, описаного вище. Натомість інформація керування для виділеного каналу керування об'єднується з інформацією керування для первинного каналу даних, і об'єднана інформація керування передається з мобільної станції на базову станцію по одному каналу керування. Спосіб, по якому це виконується, детально описується нижче. У даному варіанті здійснення всі три канали (первинний виділений канал даних, виділений канал керування і розширений виділений канал даних) використовують однаковий формат кадру. Цей формат показується на Фіг.3. Фігура 3 показує кадри 300 та 310. Як показано на цій фігурі, кож 11 85200 ний кадр триває 10 мілісекунд. Кожний кадр, крім того, розділяється на 15 часових інтервалів. Як вказано вище, канал керування використовується в цьому варіанті здійснення для передачі інформації керування, включаючи пілотні дані, дані керування потужністю та інформацію про швидкість даних. На Фіг.4 показується блок-схема, що показує структур у цієї інформації в кожному часовому інтервалі. Фіг.4 зображає єдиний часовий інтервал 400. У часовому інтервалі 400 містяться пілотні дані 410, дані 420 керування потужністю та інформація 430 про швидкість даних. Часовий інтервал 400 складається з десяти бітів даних. Шість з цих десяти бітів використовуються для передачі пілотних даних 410, в той час як два біти використовуються як дані 420 керування потужністю і два біти використовуються для інформації 430 про швидкість даних. Інформація про швидкість даних показується на фігурі як TFCI або індикатор комбінації транспортного формату. Розміщення бітів у часовому інтервалі, як показано на Фіг.1, називається форматом часових інтервалів. Однаковий формат часових інтервалів звичайно використовується для кожного часового інтервалу. Хоча інформація 430 TFCI містить тільки два біти формату часових інтервалів, ЗО бітів є доступними для передачі значення TFCI для кожного кадру, так як виділені транспортні формати, що використовуються мобільною станцією для передачі даних по первинному і розширеному каналах даних, змінюються від кадру до кадру. Іншими словами, хоча кожний канал може вибирати різні транспортні формати для кожного наступного кадру, транспортний формат залишається без змін протягом кадру. Таким чином, всі 30 бітів TFCI в кадрі (два біти для п'ятнадцяти часових інтервалів) або тільки два біти TFCI в єдиному часовому інтервалі є доступними для передачі вибраного значення TFCI. Потрібно зазначити, що 30 бітів інформації TFCI, переданої в кадрі, є кодованими даними, ніж необроблені дані TFCI. Оскільки процес кодування, що використовується в безпровідних телекомунікаційних системах, таких як система даного варіанту здійснення, звичайно збільшує кількість бітів даних, передається менш ніж 30 бітів інформації необробленого транспортного формату. Кодування (і відповідна збільшена кількість бітів) призначається для збільшення надійності, з якою передаються дані. На Фіг.5 показується блок-схема алгоритму, що показує процес, по якому інформація про швидкість передачі кодується відповідно до одного варіанту здійснення. На цій фігурі інформація про швидкість даних (TFCI) кодується (блок 510). У цьому випадку кодер втілює 1/3 схеми кодування. Кодування складається з перетворення первинної інформації про швидкість даних розширюючими кодами способом, який добре відомий фахівцеві в галузі зв'язку з ШМДКР. Кодування первинної інформації про швидкість даних, яка складається з десяти бітів, призводить до 32 біт кодованих даних інформації про швидкість. Оскільки формат часових інтервалів для каналу керування, як описано вище в зв'язку з Фіг.4, робить доступним тільки 30 12 бітів для інформації про швидкість даних, повинна виконуватися деяка форма сполучення швидкості (блок 520). В одному варіанті здійснення функція сполучення швидкості може просто складатися з «пробоїв» кодованих даних або відкидання останніх дво х біт. Таким чином, 30 бітів кодованої інформації про швидкість даних створюється з 10 бітів первинної інформації про швидкість даних. 30 бітів кодованої інформації про швидкість даних можуть потім передаватися з мобільної станції на базову станцію за допомогою передачі перших дво х бітів в перший часовий інтервал кадру, наступних двох бітів у другій часовій інтервал кадру і так далі, доти, доки всі 30 бітів не будуть передані. У традиційній системі всі десять бітів первинної інформації про швидкість даних є доступними для використання в передачі швидкості даних, що використовується первинним виділеним каналом даних. Однак звичайно десять бітів не потрібні для визначення швидкості даних для первинного каналу даних. У звичайному випадку є відносно мала кількість можливих швидкостей даних для цього каналу даних. Наприклад, тут може бути тільки чотири, вісім або 16 можливих швидкостей даних, з яких може вибиратися фактична швидкість даних. Якщо тут тільки чотири можливих швидкості даних, тільки два біти необхідно для визначення, яка з чотирьох (22) можливих швидкостей даних вибрана. Аналогічно, якщо тільки вісім (23) або 16 (24) можливих швидкостей, тільки три або чотири біти відповідно необхідні для визначення вибраної швидкості. Отже, в цих прикладах від шести до восьми бітів з десяти бітів, які доступні для передачі інформації про швидкість даних, не використовуються. У даному варіанті здійснення біти, які не використовуються для визначення швидкості даних для первинного каналу, використовуються замість цього для визначення швидкості розширеного каналу даних. У вказаному вище прикладі, в якому чотири біти використовуються для передачі швидкості даних первинного каналу даних, шість з десяти бітів є доступними для використання при визначенні швидкості даних розширеного каналу даних. Ці шість бітів можуть служити для визначення, яка швидкість даних вибирається серед 64 (26) можливих швидкостей. Процес виділення частини з десяти бітів TFCI по одному каналу даних і залишок бітів TFCI іншого каналу даних є адекватними, якщо тільки десять бітів необхідні для передачі інформації про швидкість даних по обох каналах. Якщо потрібно більш ніж десять бітів, цей спосіб не годиться. Додаткові біти повинні якось бути зроблені доступними для передачі інформації про швидкість даних. З першого погляду може здатися, що можливо легко розподілити більш ніж два біти в форматі часових інтервалів для інформації про швидкість даних (TFCI). Наприклад, може здатися, що один біт, розподілений в пілотних даних 410, або один біт, розподілений в даних 420 керування потужністю, буде просто розподілити для інформації 430 про швидкість даних. Це може бути проблематич 13 85200 но, так як зменшення кількості бітів, розподілених в пілотних даних 410 або даних 420 керування потужністю, може зменшити продуктивність системи. Кількість бітів, які звичайно використовуються для пілотних даних і даних керування потужністю, визначені експериментальним дослідженням і теоретичним дослідженням. Канальна оцінка (яка виконується, використовуючи дані 420 керування потужністю) виконується для кожного часового інтервалу, або для кожного кадру. Крім того, необхідно забезпечити достатньо даних в кожний часовий інтервал для дозволу відповідної канальної оцінки і керування потужністю. Експериментальним дослідженням і теоретичним дослідженням визначено, що для звичайних умов шість бітів необхідні для пілотних даних. Якщо забезпечується тільки п'ять бітів пілотних даних в кожному часовому інтервалі, якість канальної оцінки для системи знижується. Також, якщо забезпечується тільки один біт даних керування потужністю в кожному часовому інтервалі, якість канальної оцінки в системі знижується. У даному винаході передбачається, що три біти кожного часового інтервалу необхідні для передачі інформації про швидкість даних для виділених каналів даних. Це відповідає підсумку з 45 кодованих бітів інформації про швидкість даних (і 15 бітів даних необробленої інформації про швидкість даних, якщо використовується 1/3 кодування). Також передбачається, що продуктивність системи буде знижуватися за допомогою або передачі тільки п'яти бітів пілотних даних в кожному часовому інтервалі або передачі тільки одного біта даних керування потужністю в кожному часовому інтервалі. Тому дана система змінює формат часових інтервалів періодично для альтернативного зменшення або кількості бітів пілотних даних або кількості даних керування потужністю з тим, щоб три біти TFCI могли бути включені в кожний часовий інтервал. Один варіант здійснення цього альтернативного формату часових інтервалів показується на Фіг.6. Як показано на фігурі, перший часовий інтервал 610 включає в себе шість бітів пілотних даних, один біт даних керування потужністю і три біти даних TFCI. Др угий часовий інтервал 620 включає в себе п'ять бітів пілотних даних, два біти даних керування потужністю і три біти даних TFCI. Третій часовий інтервал 630 ідентичний часовому інтервалу 610 і включає в себе шість бітів пілотних даних, один біт даних керування потужністю і три біти даних TFCI. Таким чином, часовий інтервал 630 починає повторювати шаблон часових інтервалів 610 та 620. Цей шаблон продовжується для часових інтервалів 640-650 і залишку часових інтервалів в кадрі. Таким чином, в цьому варіанті здійснення шість бітів пілотних даних передаються в один часовий інтервал, потім п'ять бітів пілотних даних передаються в наступний часовий інтервал, потім шість бітів передаються в наступний часовий інтервал тощо. Хоча якість канальної оцінки системи, яка відповідає часовим інтервалам, в яких передаються тільки п'ять бітів даних пілотних даних, 14 знижується від звичайної якості (використовуючи шість бітів пілотних даних), ця знижена якість виявляється тільки в кожному іншому часовому інтервалі. Визначено, що коли ці періоди зниженої якості перемежовуються з періодами звичайної якості (відповідної часовим інтервалам, в які передаються шість бітів пілотних даних), повна якість канальної оцінки тільки трохи знижується і насправді відповідає прийнятним рівням якості. Аналогічно, якби передача тільки єдиного біта керування потужністю в кожному часовому інтервалі не буде забезпечувати адекватної якості керування потужністю, перемежовування між одним і двома бітами керування потужністю в наступні часові інтервали не показує істотного зниження в керуванні потужністю. Оскільки кожний кадр включає в себе п'ятнадцять часових інтервалів, шаблон двох часових інтервалів на Фіг.6 не може повторюватися цілу кількість разів. У результаті кількість часових інтервалів, ідентичних часовому інтервалу 610, не буде такою самою як кількість часових інтервалів, ідентичних часовому інтервалу 620. В одному варіанті здійснення часові інтервали кожного кадру ідентичні. Тобто кількість часових інтервалів, ідентичних часовому інтервалу 610, і кількість часових інтервалів, ідентичних часовому інтервалу 620, буде однаковою в кожному кадрі. В альтернативному варіанті здійснення проходження кадрів не буде ідентичним, але натомість може продовжувати повторення шаблонів часових інтервалів 610 та 620. Таким чином, один кадр буде мати вісім часових інтервалів, ідентичних часовому інтервалу 610, і сім часових інтервалів, ідентичних часовому інтервалу 620, в той час як наступний кадр буде мати сім часових інтервалів, ідентичних часовому інтервалу 610, і вісім часових інтервалів, ідентичних часовому інтервалу 620. В іншому варіанті здійснення передбачається, що бажано для передачі 40 бітів кодованої інформації про швидкість даних, ніж 45 бітів. Оскільки 40 не рівно розділяється на п'ятнадцять часових інтервалів кадру керування, кількість бітів, розподілених в інформації про швидкість даних в кожному часовому інтервалі, змінюється від одного часового інтервалу до іншого. На Фіг.7 показуються формати часових інтервалів наступних часових інтервалів в цьому альтернативному варіанті здійснення. Перший часовий інтервал 710 в цьому варіанті здійснення включає в себе шість бітів пілотних даних, один біт даних керування потужністю і три біти даних TFCI. Другий часовий інтервал 720 включає в себе п'ять бітів пілотних даних, два біти даних керування потужністю і три біти даних TFCI. Третій часовий інтервал 730 включає в себе шість бітів пілотних даних, два біти даних керування потужністю і два біти даних TFCI. Цей шаблон повторюється, починаючи з четвертого і п'ятого часових інтервалів 740 та 750. У варіанті здійснення Фіг.7 якість канальної оцінки системи поліпшується відносно форматів часових інтервалів Фіг.6, оскільки, замість кожного іншого часового інтервалу, зменшеного на один біт, тільки кожний третій часовий інтервал має 15 85200 зменшену кількість бітів. Тому більше пілотних даних передається до базової станції. Це ж дійсне для якості керування потужністю системи. Кількість бітів керування потужністю зменшується в кожний третій часовий інтервал замість кожного другого часового інтервалу, таким чином, більше даних керування потужністю передається до базової станції. Тому продуктивність системи поліпшується відносно канальної оцінки та керування потужністю. Як вказано вище, в одному варіанті здійснення інформація про швидкість даних, яка передається в кадрах керування, ідентифікує швидкість даних для двох різних каналів даних. У цьому варіанті здійснення мобільна станція вибирає відповідні швидкості даних для дво х каналів даних, об'єднує покажчики швидкостей даних, які відповідають цим швидкостям даних, і потім обробляє об'єднані дані і передає дані. Дані керування передаються за допомогою множини форматів часових інтервалів. Коли кадр даних керування приймається базовою станцією, інформація у множині форматів часових інтервалів декодується і інформація про швидкість даних, яка відповідає кожному первинному розширеному каналу даних, виділяється і використовується в декодуванні відповідних каналів даних. Методологія, що використовується в даному варіанті здійснення, показується на Фіг.8. Фіг.8 показує блок-схему алгоритму, що показує процес передачі інформації керування для двох каналів даних через єдиний канал керування за допомогою множини форматів часових інтервалів. Спосіб, показаний на фігурі, включає в себе першу частину лівої сторони фігури і другу частин у правої сторони фігури. Перша частина звичайно відповідає частині способу, який виконується мобільною станцією. Друга частина звичайно відповідає частині способу, який виконується базовою станцією. Потрібно зазначити, що в доповненні до цілого способу, зображеного на фігурі, перша і друга частини способу самі можуть розглядатися як альтернативні варіанти здійснення. Як показано на Фіг.8, спосіб починається з вибору інформації про швидкість даних для першого та другого каналів даних (блок 805). Вибір швидкості даних для кожного каналу даних може виконуватися будь-яким підходящим способом, таким як ті способи, які відомі в рівні техніки безпровідної передачі. Коли швидкість даних для кожного каналу вибирається, відповідний індикатор швидкості даних також вибирається. Як вказано вище, якщо швидкість даних вибирається з кількості 2n можливих швидкостей даних, вибрана швидкість може представлятися n-бітним значенням. Інформація про швидкість даних (наприклад, індикатори швидкості даних) для двох каналів даних потім об'єднуються (блок 810). В одному варіанті здійснення два індикатори швидкості даних просто об'єднуються один з одним. Таким чином, якщо індикатор швидкості даних для першого каналу даних складається з дев'ятибітного значення і індикатор швидкості даних для другого каналу складається з шестибітного значення, перші дев'ять з п'ятнадцяти бітів швидкості даних можуть містити перший індикатор швидкості даних, в той 16 час як останні шість бітів швидкості даних можуть містити другий індикатор швидкості даних. В альтернативних варіантах здійснення індикатор швидкості даних для двох каналів даних може об'єднуватися (мультиплексуватися) різним способом. Після того, як інформація про швидкість даних для двох каналів даних об'єднується, об'єднана інформація кодується (блок 815). В одному варіанті здійснення п'ятнадцять бітів об'єднаної інформації про швидкість даних кодуються таким самим способом, яким звичайно кодується інформація про швидкість даних для первинного каналу даних. У варіанті здійснення, описаному вище, кодування складається з використання 1/3 схеми кодування і потім швидкісного узгодження (наприклад, пробій) даних для створення декількох бітів (наприклад, 45), які можуть передаватися в кадрі керування. Потім кодована інформація про швидкість даних форматується у множині форматів часових інтервалів (блок 820). В одному варіанті здійснення кожний часовий інтервал містить три біти інформації про швидкість даних і різну кількість пілотних даних і даних керування потужністю. Потім змінні форматовані дані передаються в кадрі по каналу керування (блок 825) першими трьома бітами кодованої інформації про швидкість даних, що передається у часовому інтервалі 0, наступні три біти передаються у часовому інтервалі 1 тощо. Після передачі кадру даних керування мобільною станцією, він приймається базовою станцією по виділеному каналу керування (блок 830). Хоча формат часового інтервалу інформації керування змінюється від одного часового інтервалу до іншого, формати часових інтервалів, які використовуються, відомі базовій станції, так як ця інформація заздалегідь задана або так як інформація передається по високорівневій сигналізації. Прийнятий кадр інформації керування потім декодується (блок 835). В одному варіанті здійснення декодування інформації керування виконується таким самим способом, як якщо були включені тільки дані керування для одного каналу даних. В інших варіантах здійснення декодування інформації керування може виконуватися іншими способами. Коли дані керування декодовані, п'ятнадцять бітів інформації керування доступні базовій станції. Тому базова станція виділяє інформацію про швидкість даних для кожного першого і другого каналів даних (блок 840). Якщо мобільна станція об'єднала індикатори швидкості даних за допомогою простого приєднання одного до одного, базова станція виділяє індикатори за допомогою розбору бітів на відповідні індикатори швидкості даних для першого і другого каналів даних. Якщо мобільна станція мультиплексувала індикатори швидкості даних більш складним способом, відповідний спосіб демультиплексування використовується базовою станцією для виділення індикаторів. Після того, як індикатори швидкості даних для першого і другого каналів даних виділені з інформації керування, базова станція використовує індикатори швидкості даних для визначення швидкостей даних, по яких передаються перший і другий канали даних, і потім декодує коди першого 17 85200 і другого каналів даних за допомогою відповідної інформації про швидкість даних (блоки 845, 850). Потрібно зазначити, що варіанти здійснення, описані вище, включають в себе передачу об'єднаних даних керування, так як звичайно єдиний канал даних не вимагає більш ніж десять бітів, які можна передавати за допомогою звичайного формату часового інтервалу, показаного на Фіг.4. Однак в деяких варіантах здійснення може потребуватися більш ніж десять бітів інформації TFCI для передачі по єдиному каналу, у випадку якого може використовува тися множина описаних форматів часових інтервалів. Потрібно зазначити, що може також знадобитися множина форматів часових інтервалів в деяких варіантах здійснення з інших причин, ніж передача додаткової інформації про швидкість даних. Також можливі інші зміни попередніх варіантів здійснення. Хоча вище не обговорювалося детально, потрібно зазначити, що функціональність, описана вище, може виконуватися в мобільних станціях та базових станціях, описаних вище, за допомогою забезпечення підходящих програм, які виконуються у відповідній системі обробки цих пристроїв. Звичайно ці команди програми вводяться в запам'ятовуючий носій, які зчитуються відповідними системами обробки. Зразковий запам'ятовуючий носій може включати в себе пам'ять RAM, флешпам'ять, пам'ять ROM, пам'ять EPROM, пам'ять EEPROM, регістри, жорсткий диск, знімний диск, CD-ROM або будь-який інший запам'ятовуючий носій, відомий з рівня техніки. Такий запам'ятовуючий носій, впроваджуючи команди програми для виконання функціональності, описаної вище, містить альтернативний варіант здійснення винаходу. Фахівцеві в даній галузі те хніки буде зрозуміло, що інформація та сигнали можуть представлятися за допомогою будь-якої множини різних технологій та методів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи та чіпи, на які могли посилатися у вказаному вище описі, можуть представлятися напругами, струмами, електромагнітними хвилями, магнітними полями і частинками, оптичними полями або частинками, або будь-якою їх комбінацією. Фахівцеві також буде зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і кроки способу, описані в зв'язку з варіантами здійснення, описаними тут, можуть втілюватися як електронний апаратний засіб, комп'ютерний програмний засіб або їх комбінація. Для розуміння цієї взаємо110 120 130 140 222 224 226 228 230 232 234 410 18 замінності апаратного засобу та програмного засобу, різні ілюстративні компоненти, блоки, модулі, схеми і кроки описані вище переважно в термінах їх функціональності. Така функціональність втілюється як апаратний засіб або програмний засіб залежно від конкретного застосування та конструктивних обмежень, що накладається цілою системою. Потрібно також зазначити, що ілюстративні компоненти, блоки, модулі, схеми і кроки можуть переупорядковуватися або інакше повторно конфігур ува тися в альтернативних варіантах здійснення. Фахівець може виконати описану функціональність різними способами для кожного конкретного застосування, але таке виконання рішень не буде інтерпретуватися як відхід від суті даного винаходу. Різні ілюстративні блоки, модулі та схеми, описані в зв'язку з варіантами здійснення, описаними тут, можуть втілюватися або виконуватися або здійснюватися в універсальному процесорі, процесорі цифрових сигналів (ПЦС) (DSP), спеціалізованій інтегральній схемі (СІС) (ASIC), програмованій користувачем вентильній матриці (ПКВМ) (FPGA) або іншому програмованому логічному пристрої, дискретній матриці або транзисторній логіці, дискретних апаратних компонентах або будь-якій їх комбінації, призначеній для виконання функцій, описаних тут. Універсальний процесор може бути мікропроцесором, але в альтернативі процесор може бути звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор може також виконуватися як комбінація комп'ютерних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів в зв'язку з ядром DSP або будь-якій іншій такій конфігурації. Попередній опис розкритих варіантів здійснення представлений для того, щоб дати будь-якому фа хівцеві в даній галузі техніки можливість створити або використати даний винахід. Різні модифікації цих варіантів здійснення будуть завжди очевидними для фахівця в даній галузі техніки і основні принципи, визначені тут, можуть застосовуватися для інших варіантів здійснення без відходу від суті або обсягу винаходу. Таким чином, даний винахід не призначається для обмеження варіантами здійснення, показаними тут, але узгоджується в широкому обсязі з принципами та новими ознаками, описаними тут. Перелік посилальних позицій Контролер базової станції Базова станція (вузол-В) Мережа Мобільна станція Приймально-передавальна підсистема Приймальна підсистема Антена процесор пам'ять джерело даних пристрій введення даних пілотні дані 19 805 810 815 820 825 830 835 840 845 850 85200 20 вибирають інформацію про швидкість даних для першого і другого каналів даних об'єднують інформацію про швидкість даних для першого і другого каналів даних кодують об'єднану інформацію про швидкість даних форматують кодовану інформацію про швидкість даних за допомогою множини форматів часових інтервалів передають кодовану інформацію про швидкість даних в бітах TFCI часових інтервалів каналів керування передають кодовану інформацію про швидкість даних у множині форматів часових інтервалів передають кодовану інформацію про швидкість даних виділяють інформацію про швидкість даних для першого і другого каналів даних використовують інформацію про швидкість даних для першого каналу даних для декодування першого каналу даних використовують інформацію про швидкість даних для другого каналу даних для декодування другого каналу даних 21 Комп’ютерна в ерстка Л. Купенко 85200 Підписне 22 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
