Чотиристороння пастка для комах “компас”

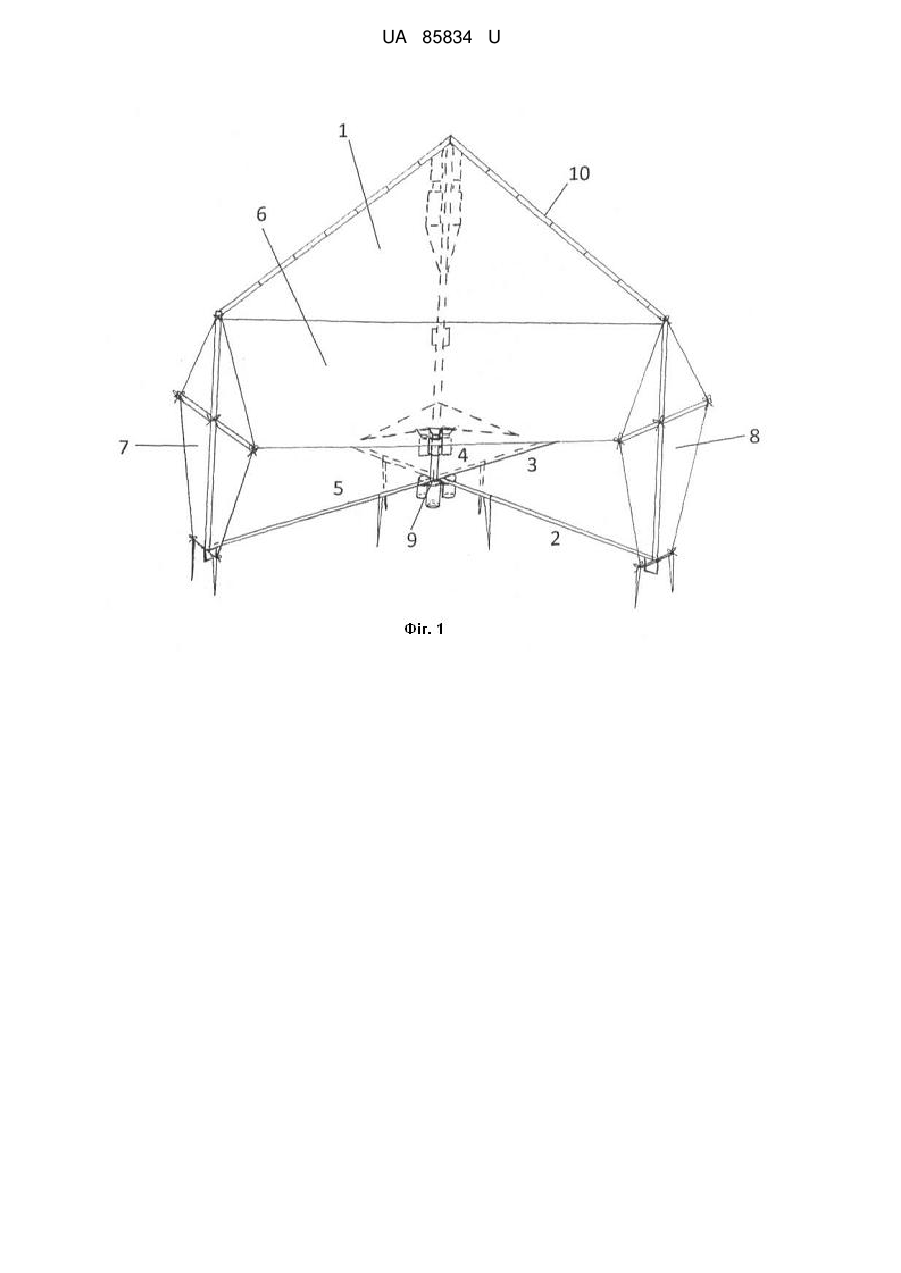

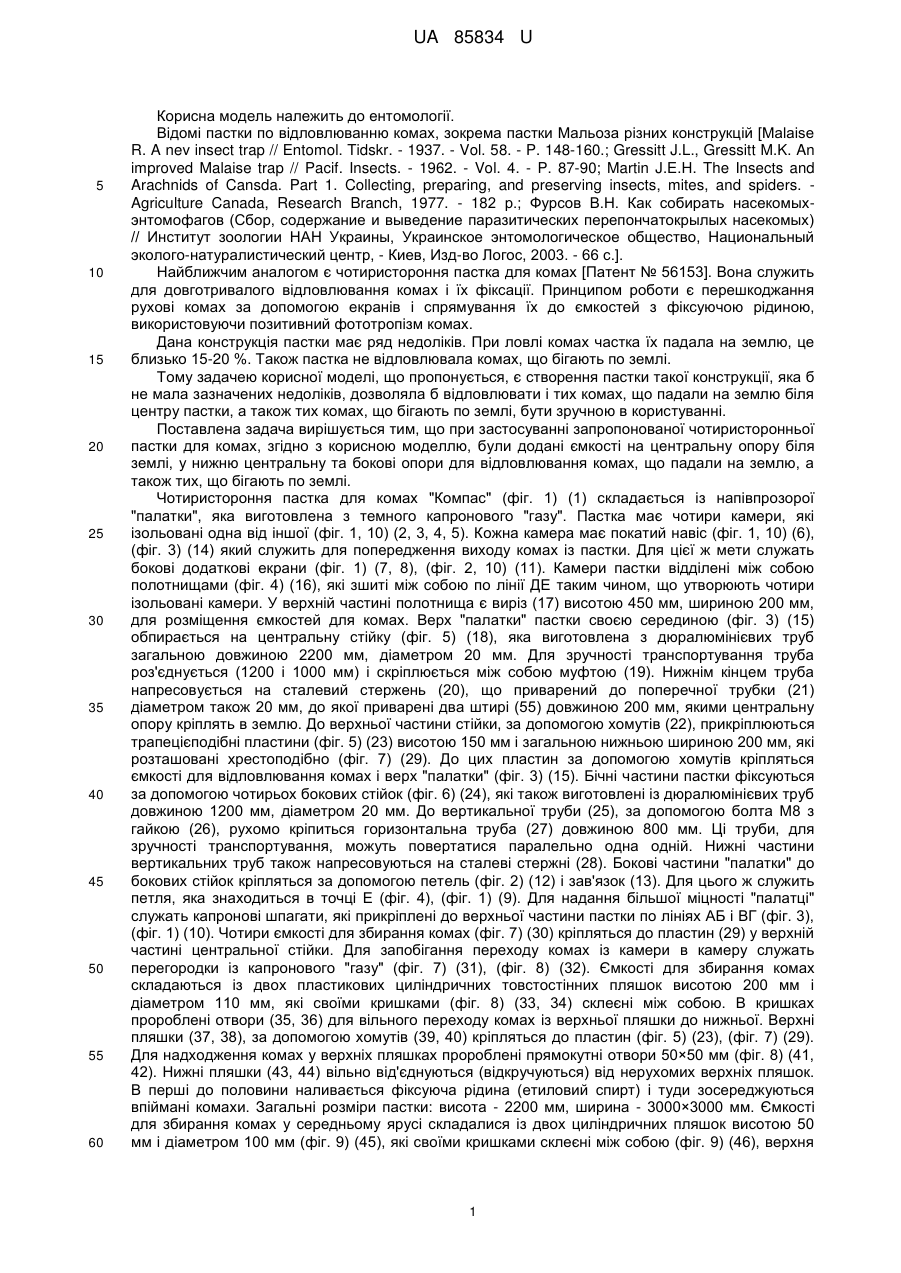

Реферат: Чотиристороння пастка для комах містить екрани та ємність. При цьому пастка виконана у вигляді палатки із темного напівпрозорого капронового матеріалу "газ", містить чотири камери, які ізольовані між собою за допомогою полотнищ, і чотири ємності для відловлювання комах окремо з чотирьох боків стосовно сторін світу. Також пастка має чотири ємкості для відлову комах, що падають на землю, і має ємкості на центральній і бокових опорах для відлову комах, що бігають по землі, трубчатий каркас для фіксування палатки, виконаний у вигляді центрального і бокових стояків та пластин, до яких прикріплені ємності для відловлювання комах, при цьому у верхній частині полотнища міститься виріз для розміщення ємностей. UA 85834 U (54) ЧОТИРИСТОРОННЯ ПАСТКА ДЛЯ КОМАХ "КОМПАС" UA 85834 U UA 85834 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ентомології. Відомі пастки по відловлюванню комах, зокрема пастки Мальоза різних конструкцій [Malaise R. A nev insect trap // Entomol. Tidskr. - 1937. - Vol. 58. - P. 148-160.; Gressitt J.L., Gressitt M.K. An improved Malaise trap // Pacif. Insects. - 1962. - Vol. 4. - P. 87-90; Martin J.E.H. The Insects and Arachnids of Cansda. Part 1. Collecting, preparing, and preserving insects, mites, and spiders. Agriculture Canada, Research Branch, 1977. - 182 p.; Фурсов В.Н. Как собирать насекомыхэнтомофагов (Сбор, содержание и выведение паразитических перепончатокрылых насекомых) // Институт зоологии НАН Украины, Украинское энтомологическое общество, Национальный эколого-натуралистический центр, - Киев, Изд-во Логос, 2003. - 66 с.]. Найближчим аналогом є чотиристороння пастка для комах [Патент № 56153]. Вона служить для довготривалого відловлювання комах і їх фіксації. Принципом роботи є перешкоджання рухові комах за допомогою екранів і спрямування їх до ємкостей з фіксуючою рідиною, використовуючи позитивний фототропізм комах. Дана конструкція пастки має ряд недоліків. При ловлі комах частка їх падала на землю, це близько 15-20 %. Також пастка не відловлювала комах, що бігають по землі. Тому задачею корисної моделі, що пропонується, є створення пастки такої конструкції, яка б не мала зазначених недоліків, дозволяла б відловлювати і тих комах, що падали на землю біля центру пастки, а також тих комах, що бігають по землі, бути зручною в користуванні. Поставлена задача вирішується тим, що при застосуванні запропонованої чотиристоронньої пастки для комах, згідно з корисною моделлю, були додані ємкості на центральну опору біля землі, у нижню центральну та бокові опори для відловлювання комах, що падали на землю, а також тих, що бігають по землі. Чотиристороння пастка для комах "Компас" (фіг. 1) (1) складається із напівпрозорої "палатки", яка виготовлена з темного капронового "газу". Пастка має чотири камери, які ізольовані одна від іншої (фіг. 1, 10) (2, 3, 4, 5). Кожна камера має покатий навіс (фіг. 1, 10) (6), (фіг. 3) (14) який служить для попередження виходу комах із пастки. Для цієї ж мети служать бокові додаткові екрани (фіг. 1) (7, 8), (фіг. 2, 10) (11). Камери пастки відділені між собою полотнищами (фіг. 4) (16), які зшиті між собою по лінії ДЕ таким чином, що утворюють чотири ізольовані камери. У верхній частині полотнища є виріз (17) висотою 450 мм, шириною 200 мм, для розміщення ємкостей для комах. Верх "палатки" пастки своєю серединою (фіг. 3) (15) обпирається на центральну стійку (фіг. 5) (18), яка виготовлена з дюралюмінієвих труб загальною довжиною 2200 мм, діаметром 20 мм. Для зручності транспортування труба роз'єднується (1200 і 1000 мм) і скріплюється між собою муфтою (19). Нижнім кінцем труба напресовується на сталевий стержень (20), що приварений до поперечної трубки (21) діаметром також 20 мм, до якої приварені два штирі (55) довжиною 200 мм, якими центральну опору кріплять в землю. До верхньої частини стійки, за допомогою хомутів (22), прикріплюються трапецієподібні пластини (фіг. 5) (23) висотою 150 мм і загальною нижньою шириною 200 мм, які розташовані хрестоподібно (фіг. 7) (29). До цих пластин за допомогою хомутів кріпляться ємкості для відловлювання комах і верх "палатки" (фіг. 3) (15). Бічні частини пастки фіксуються за допомогою чотирьох бокових стійок (фіг. 6) (24), які також виготовлені із дюралюмінієвих труб довжиною 1200 мм, діаметром 20 мм. До вертикальної труби (25), за допомогою болта М8 з гайкою (26), рухомо кріпиться горизонтальна труба (27) довжиною 800 мм. Ці труби, для зручності транспортування, можуть повертатися паралельно одна одній. Нижні частини вертикальних труб також напресовуються на сталеві стержні (28). Бокові частини "палатки" до бокових стійок кріпляться за допомогою петель (фіг. 2) (12) і зав'язок (13). Для цього ж служить петля, яка знаходиться в точці Е (фіг. 4), (фіг. 1) (9). Для надання більшої міцності "палатці"служать капронові шпагати, які прикріплені до верхньої частини пастки по лініях АБ і ВГ (фіг. 3), (фіг. 1) (10). Чотири ємкості для збирання комах (фіг. 7) (30) кріпляться до пластин (29) у верхній частині центральної стійки. Для запобігання переходу комах із камери в камеру служать перегородки із капронового "газу" (фіг. 7) (31), (фіг. 8) (32). Ємкості для збирання комах складаються із двох пластикових циліндричних товстостінних пляшок висотою 200 мм і діаметром 110 мм, які своїми кришками (фіг. 8) (33, 34) склеєні між собою. В кришках пророблені отвори (35, 36) для вільного переходу комах із верхньої пляшки до нижньої. Верхні пляшки (37, 38), за допомогою хомутів (39, 40) кріпляться до пластин (фіг. 5) (23), (фіг. 7) (29). Для надходження комах у верхніх пляшках пророблені прямокутні отвори 50×50 мм (фіг. 8) (41, 42). Нижні пляшки (43, 44) вільно від'єднуються (відкручуються) від нерухомих верхніх пляшок. В перші до половини наливається фіксуюча рідина (етиловий спирт) і туди зосереджуються впіймані комахи. Загальні розміри пастки: висота - 2200 мм, ширина - 3000×3000 мм. Ємкості для збирання комах у середньому ярусі складалися із двох циліндричних пляшок висотою 50 мм і діаметром 100 мм (фіг. 9) (45), які своїми кришками склеєні між собою (фіг. 9) (46), верхня 1 UA 85834 U 5 10 15 20 25 30 була відкрита для потрапляння туди комах. Кріпилась верхня банка до центральної опори (фіг. 5) (47). До верхньої банки також кріпився невеликий екран довжиною стін 400 мм і косим зрізом (фіг. 9) (48), який кріпився до верхньої банки та по боках стінки, утворюючи воронку, для запобігання потрапляння комах на землю, та для збору їх у банку. Ємкості для збирання комах, що бігали по землі, розташовані на центральній та бокових опорах (фіг. 5, 6) (49, 50). На центральній опорі вони кріпилися до пластин розміром 50×50×100 мм (фіг. 5) (51), які були приварені до нижньої частини (21). В прикріплену ємність вставляли другу ємність, (52) з розчином для фіксування комах, це робилося для зручності вилучення комах до подальшого визначення. У центральній опорі ємностей було чотири, по одній на кожну сторону. На бокових було по дві ємності, по одній на кожну сторону (фіг. 2, 6) (49), вони кріпилися до пластини (53), яка в свою чергу кріпилася до нижньої частини опори (54). В бокові ємності також вставляли другу ємність для зручності відбирання комах (фіг. 6) (49, 52). Приклад конкретного виконання. Пастку встановлювали у потрібному місці таким чином. Спочатку з'єднували центральну стійку (фіг. 5) (18) за допомогою муфти (19). Потім в землі робили невелику яму глибиною 12-15 см. Для того, щоб туди помістилися ємкості для лову комах з землі. І ставили в землю нижню частину центральної опори (20, 21, 55), встромляли в землю, в петлю (фіг. 1) (9). Потім, орієнтуючи камери пастки за сторонами світу, встановлювали чотири бічних стійки, для них також треба було зробити невелику ямку у ґрунті для того, щоб туди стали ємкості (фіг. 6) (49), і встромити в землю штирі. Штирі стійок також вставляли в петлі (фіг. 2) (12). До бокових стійок, за допомогою зав'язок (фіг. 2) (13), прикріплювали полотнища палатки. При необхідності бокові стійки переміщали в напрямі від центральної стійки, натягуючи полотнища. Потім, наливши фіксуючу рідину, нижні пляшки (фіг. 8 (43, 44) приєднували (прикручували) до верхніх (37, 38). Наливали рідину в середні пляшки і прикручували їх на місце (фіг. 9) (45, 46). У нижні ємкості ставили другу ємність, для зручності виймання комах, та наливали туди фіксуючу рідину. Пастка готова до експлуатації. Через добу (або інший час) пастку перевіряли, пляшки відкручували, комах вибирали, етикетували, визначали. Комахи попадали в пастку окремо з чотирьох напрямків стосовно сторін світу. Таким чином, чотиристоронньої пастка для комах "Компас" дає можливість: на 15-20 % більше відловлювати і фіксувати комах, які раніше падали на землю; відловлювати комах що бігають по землі. Також пастка є простою у виготовленні і зручною в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Чотиристороння пастка для комах, що містить екрани, ємність, яка відрізняється тим, що пастка виконана у вигляді палатки із темного напівпрозорого капронового матеріалу "газ", містить чотири камери, які ізольовані між собою за допомогою полотнищ, і чотири ємності для відловлювання комах окремо з чотирьох боків стосовно сторін світу, також має чотири ємкості для відлову комах, що падають на землю, і має ємкості на центральній і бокових опорах для відлову комах, що бігають по землі, трубчатий каркас для фіксування палатки, виконаний у вигляді центрального і бокових стояків та пластин, до яких прикріплені ємності для відловлювання комах, при цьому у верхній частині полотнища міститься виріз для розміщення ємностей. 2. Чотиристороння пастка для комах за п. 1, яка відрізняється тим, що кожна камера має похилий навіс та бокові додаткові екрани. 2 UA 85834 U 3 UA 85834 U 4 UA 85834 U 5 UA 85834 U 6 UA 85834 U 7 UA 85834 U 8 UA 85834 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
