Чотиристороння пастка для комах

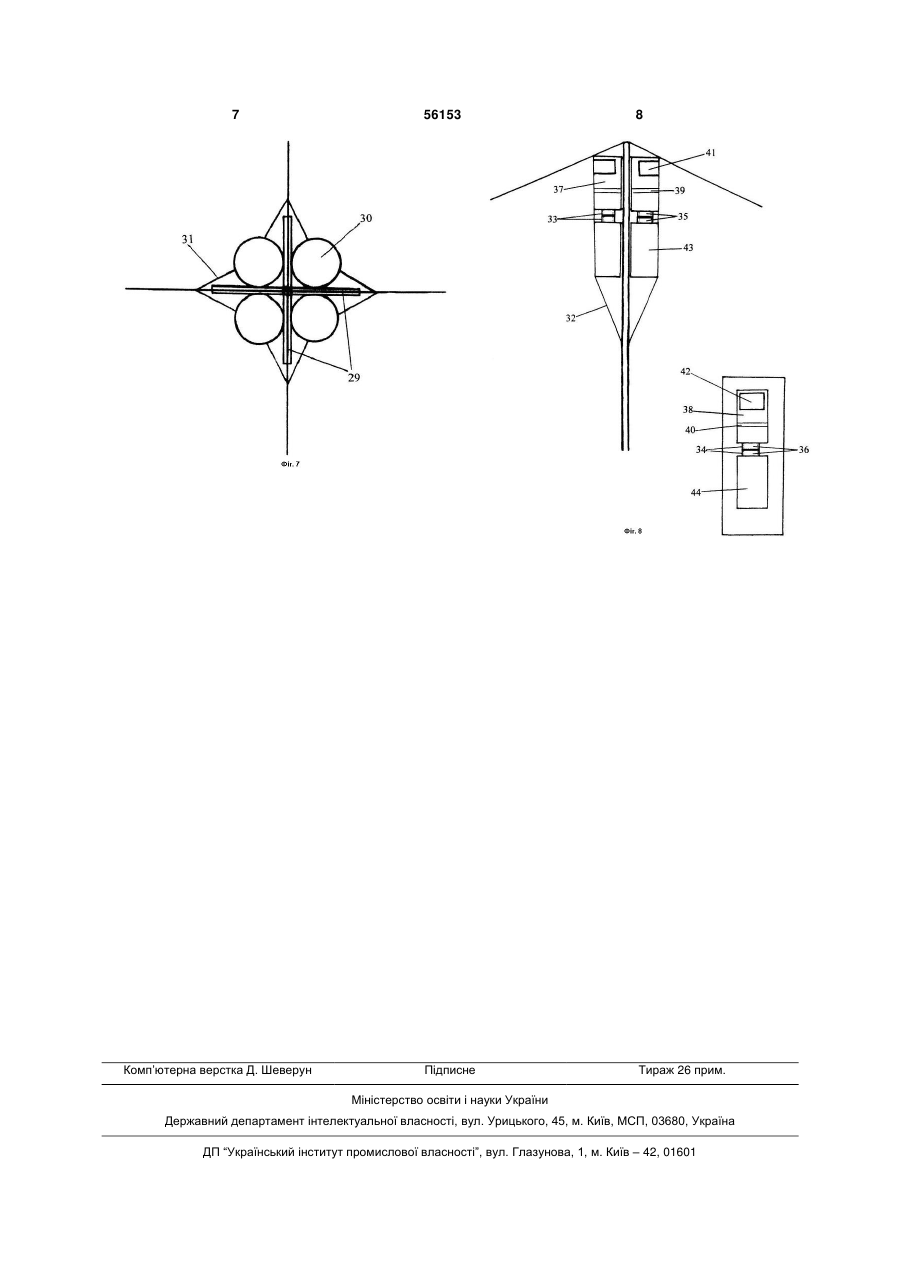

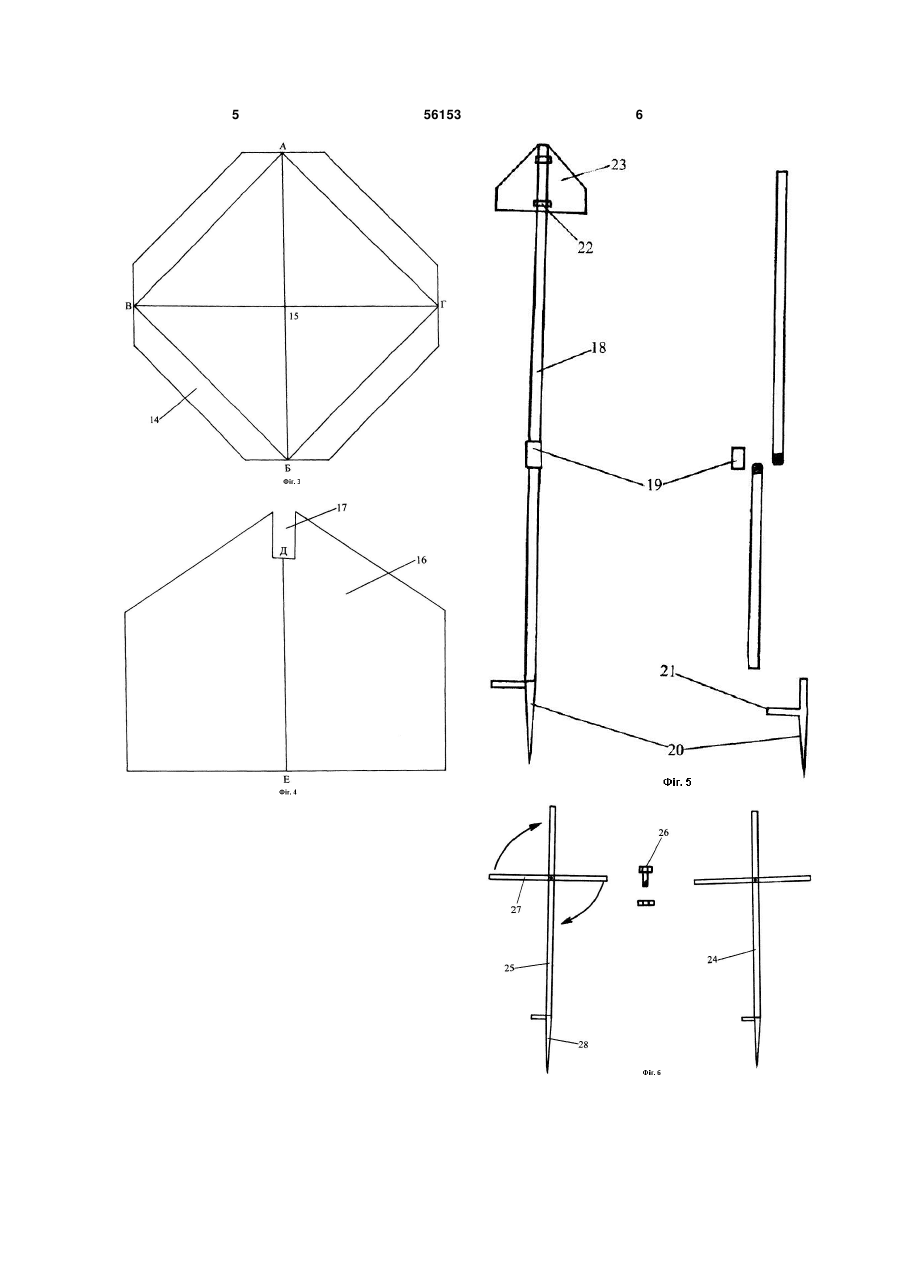

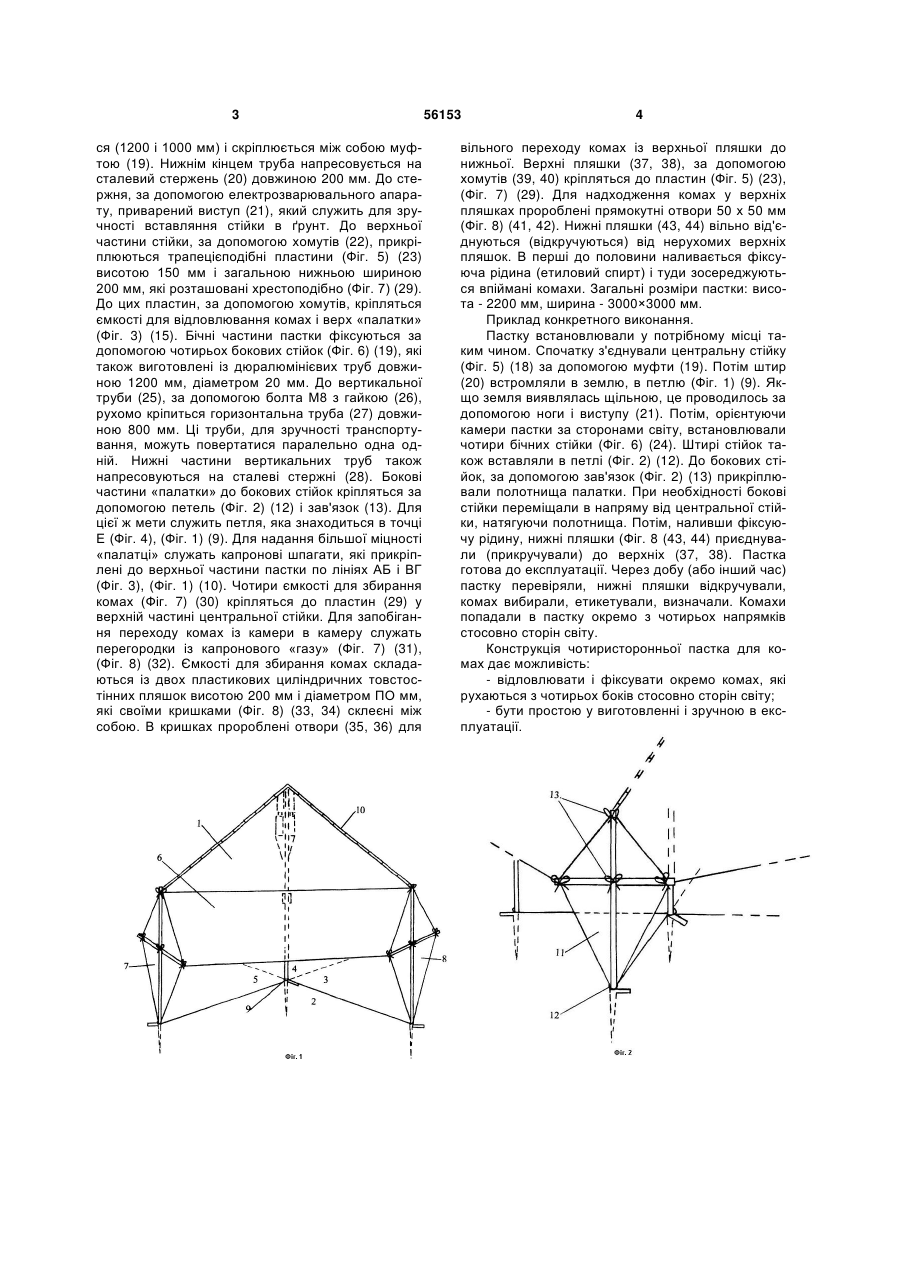

1. Чотиристороння пастка для комах, що містить екрани, ємність, яка відрізняється тим, що пастка виконана у вигляді палатки із темного напівпрозорого капронового матеріалу "газ", містить чотири камери, які ізольовані між собою за допомогою полотнищ, і чотири ємності для відловлювання комах окремо з чотирьох боків стосовно 3 ся (1200 і 1000 мм) і скріплюється між собою муфтою (19). Нижнім кінцем труба напресовується на сталевий стержень (20) довжиною 200 мм. До стержня, за допомогою електрозварювального апарату, приварений виступ (21), який служить для зручності вставляння стійки в ґрунт. До верхньої частини стійки, за допомогою хомутів (22), прикріплюються трапецієподібні пластини (Фіг. 5) (23) висотою 150 мм і загальною нижньою шириною 200 мм, які розташовані хрестоподібно (Фіг. 7) (29). До цих пластин, за допомогою хомутів, кріпляться ємкості для відловлювання комах і верх «палатки» (Фіг. 3) (15). Бічні частини пастки фіксуються за допомогою чотирьох бокових стійок (Фіг. 6) (19), які також виготовлені із дюралюмінієвих труб довжиною 1200 мм, діаметром 20 мм. До вертикальної труби (25), за допомогою болта М8 з гайкою (26), рухомо кріпиться горизонтальна труба (27) довжиною 800 мм. Ці труби, для зручності транспортування, можуть повертатися паралельно одна одній. Нижні частини вертикальних труб також напресовуються на сталеві стержні (28). Бокові частини «палатки» до бокових стійок кріпляться за допомогою петель (Фіг. 2) (12) і зав'язок (13). Для цієї ж мети служить петля, яка знаходиться в точці Е (Фіг. 4), (Фіг. 1) (9). Для надання більшої міцності «палатці» служать капронові шпагати, які прикріплені до верхньої частини пастки по лініях АБ і ВГ (Фіг. 3), (Фіг. 1) (10). Чотири ємкості для збирання комах (Фіг. 7) (30) кріпляться до пластин (29) у верхній частині центральної стійки. Для запобігання переходу комах із камери в камеру служать перегородки із капронового «газу» (Фіг. 7) (31), (Фіг. 8) (32). Ємкості для збирання комах складаються із двох пластикових циліндричних товстостінних пляшок висотою 200 мм і діаметром ПО мм, які своїми кришками (Фіг. 8) (33, 34) склеєні між собою. В кришках пророблені отвори (35, 36) для 56153 4 вільного переходу комах із верхньої пляшки до нижньої. Верхні пляшки (37, 38), за допомогою хомутів (39, 40) кріпляться до пластин (Фіг. 5) (23), (Фіг. 7) (29). Для надходження комах у верхніх пляшках пророблені прямокутні отвори 50 х 50 мм (Фіг. 8) (41, 42). Нижні пляшки (43, 44) вільно від'єднуються (відкручуються) від нерухомих верхніх пляшок. В перші до половини наливається фіксуюча рідина (етиловий спирт) і туди зосереджуються впіймані комахи. Загальні розміри пастки: висота - 2200 мм, ширина - 3000×3000 мм. Приклад конкретного виконання. Пастку встановлювали у потрібному місці таким чином. Спочатку з'єднували центральну стійку (Фіг. 5) (18) за допомогою муфти (19). Потім штир (20) встромляли в землю, в петлю (Фіг. 1) (9). Якщо земля виявлялась щільною, це проводилось за допомогою ноги і виступу (21). Потім, орієнтуючи камери пастки за сторонами світу, встановлювали чотири бічних стійки (Фіг. 6) (24). Штирі стійок також вставляли в петлі (Фіг. 2) (12). До бокових стійок, за допомогою зав'язок (Фіг. 2) (13) прикріплювали полотнища палатки. При необхідності бокові стійки переміщали в напряму від центральної стійки, натягуючи полотнища. Потім, наливши фіксуючу рідину, нижні пляшки (Фіг. 8 (43, 44) приєднували (прикручували) до верхніх (37, 38). Пастка готова до експлуатації. Через добу (або інший час) пастку перевіряли, нижні пляшки відкручували, комах вибирали, етикетували, визначали. Комахи попадали в пастку окремо з чотирьох напрямків стосовно сторін світу. Конструкція чотиристоронньої пастка для комах дає можливість: - відловлювати і фіксувати окремо комах, які рухаються з чотирьох боків стосовно сторін світу; - бути простою у виготовленні і зручною в експлуатації. 5 56153 6 7 Комп’ютерна верстка Д. Шеверун 56153 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
