Широкомовна передача із змінною швидкістю з м’якою передачею обслуговування

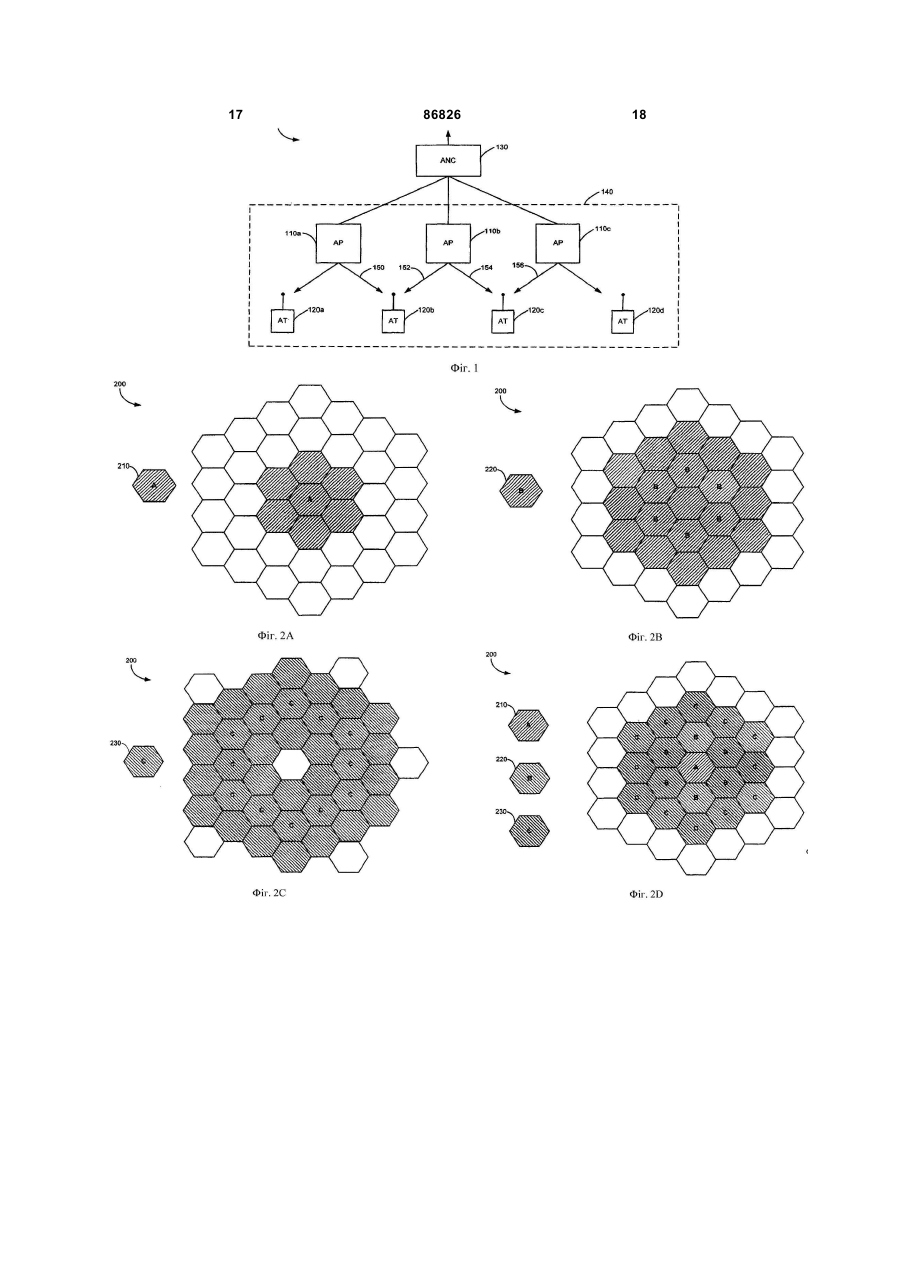

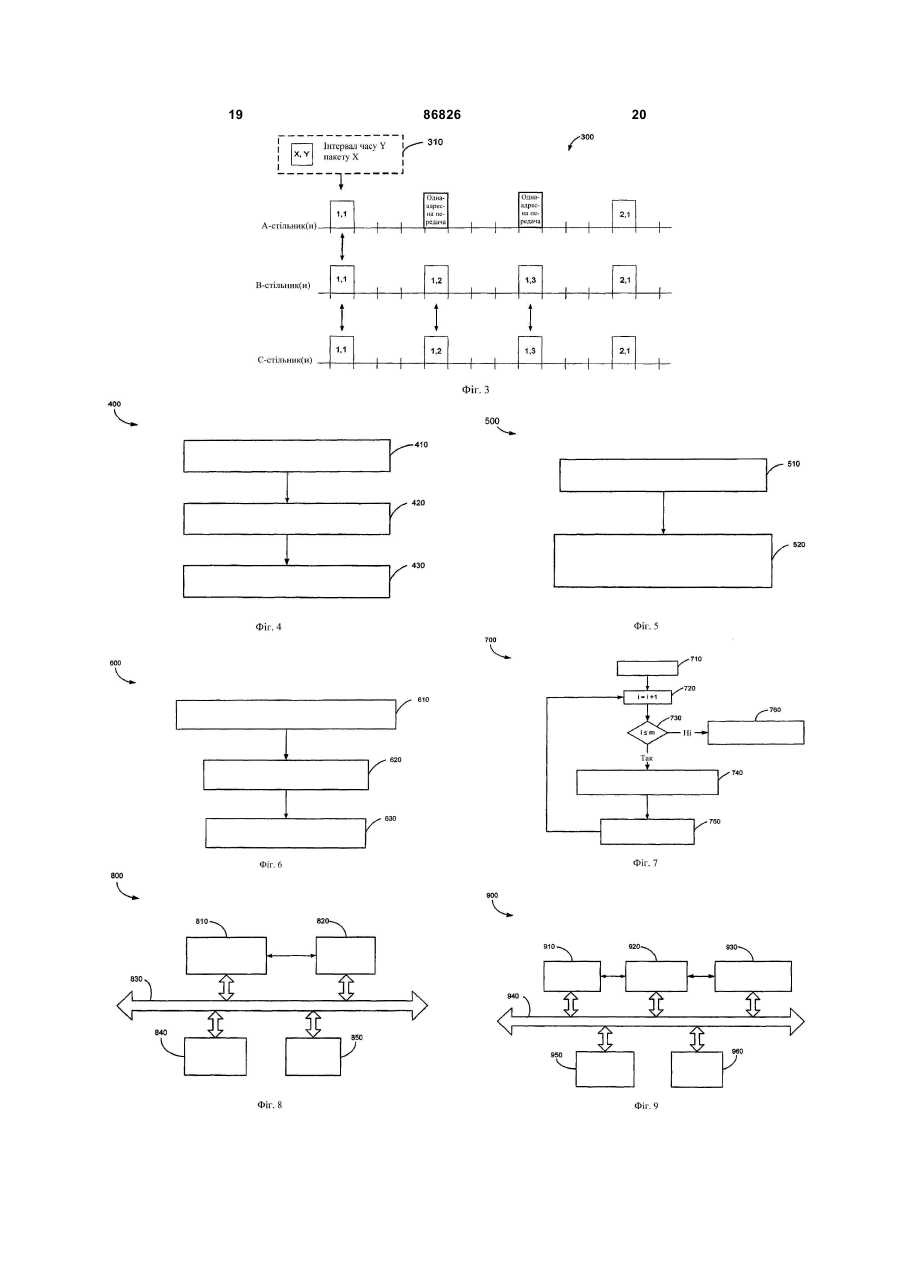

1. Пристрій, пристосований для безпровідного зв'язку, який містить процесор, сконфігурований так, щоб: вибирати установку швидкості, що включає в себе множину окремих швидкостей передачі даних, кожна з яких асоціативно зв'язана з форматом передачі; і інструктувати множину точок доступу для того, щоб передати пакет широкомовної передачі відповідно до установки швидкості, установка швидкості сконфігурована так, щоб дозволяти пакетам широкомовної передачі, переданим точками доступу, покроково об'єднуватися. 2. Пристрій за п. 1, в якому процесор також сконфігурований так, щоб вибирати установку швидкості відносно підтримуваних швидкостей передачі даних стільників, які обслуговуються точками доступу, і вимог підтримки м'якої передачі обслуговування в стільниках. 3. Пристрій за п. 1, в якому процесор також сконфігурований так, щоб вибирати установку швидкості частково на основі розміру вмісту широкомовної передачі. 4. Пристрій за п. 1, в якому пакети широкомовної передачі, кожний, передаються щонайменше в одному інтервалі передачі і покроково об'єднуються на основі кожного інтервалу часу. 5. Пристрій за п. 1, в якому вміст широкомовної передачі передається в одному з формату множинного доступу з кодовим розділенням каналів 2 (19) 1 3 86826 4 ідентифікувати мінімальну номінальну швидкість, муються, які обслуговуються точками доступу, і призначену кожному стільнику і щонайменше одвимог підтримки м'якої передачі обслуговування в ному сусідньому стільнику; і стільниках. призначати кожному стільнику швидкість широко18. Спосіб за п. 16, який містить також етап, на мовної передачі даних, яка дорівнює ідентифікоякому вибирають установку швидкості частково на ваній мінімальній номінальній швидкості. основі розміру вмісту широкомовної передачі. 11. Пристрій, пристосований для безпровідного 19. Спосіб безпровідного зв'язку, який містить етазв'язку, який містить процесор, сконфігурований пи, на яких: так, щоб: призначають першій точці доступу n інтервалів приймати пакети широкомовної передачі, що печасу для передачі вмісту широкомовної передачі і редаються від множини точок доступу; і (m-n) інтервалів часу для одноадресних передач покроково об'єднувати прийняті пакети широкомо(m>n); вної передачі. призначають другій точці доступу m інтервалів 12. Пристрій за п. 11, в якому пакети широкомовчасу для передачі вмісту широкомовної передачі; і ної передачі, кожний, передаються щонайменше в призначають третій точці доступу m інтервалів одному інтервалі передачі і покроково об'єднуютьчасу для передачі вмісту широкомовної передачі. ся на основі кожного інтервалу часу. 20. Спосіб за п. 19, в якому перша точка доступу, 13. Пристрій, пристосований для безпровідного друга точка доступу і третя точка доступу сконфізв'язку, який містить: гуровані так, щоб обслуговувати перший стільник, приймальний блок, сконфігурований так, щоб придругий стільник, сусідній з першим стільником, і ймати пакети даних, що передаються від множини третій стільник, сусідній з другим стільником, відточок доступу; повідно, і в якому перший стільник здатний підблок ідентифікації, сконфігурований так, щоб ідентримувати швидкість передачі даних, яка дорівнює тифікувати пакети широкомовної передачі в приR, а третій стільник здатний підтримувати швидйнятих пакетах даних; і кість передачі даних (n/m)R. блок покрокового об'єднання, сконфігурований так, 21. Спосіб безпровідного зв'язку, який містить етащоб покроково об'єднувати пакети широкомовної пи, на яких: передачі. приймають пакети широкомовної передачі від 14. Пристрій за п. 13, в якому пакети широкомовмножини точок доступу; і ної передачі, кожний, передаються щонайменше в покроково об'єднують прийняті пакети широкомоводному інтервалі передачі і покроково об'єднуютьної передачі. ся на основі кожного інтервалу часу. 22. Спосіб за п. 21, в якому пакети широкомовної 15. Пристрій за п. 13, який також містить блок обпередачі, кожний, передаються щонайменше в робки, взаємодіючий з приймальним блоком, блоодному інтервалі передачі, спосіб містить також ком ідентифікації і блоком покрокового об'єднання. етап, на якому покроково об'єднують пакети широ16. Спосіб безпровідного зв'язку, який містить етакомовної передачі на основі кожного інтервалу пи, на яких: часу. вибирають установку швидкості, що включає в 23. Спосіб безпровідного зв'язку, який містить етасебе множину окремих швидкостей передачі дапи, на яких: них, кожна з яких асоціативно зв'язана з форматом призначають кожному стільнику номінальну швидпередачі; і кість відносно кожного стільника, що знаходиться в інструктують множину точок доступу для того, щоб м'якій передачі обслуговування щонайменше з передавати вміст широкомовної передачі відповіодним сусіднім стільником; дно до установки швидкості, установка швидкості ідентифікують мінімальну номінальну швидкість, сконфігурована так, щоб дозволяти пакетам широпризначену кожному стільнику і щонайменше одкомовної передачі, що передаються точками доному сусідньому стільнику; і ступу, покроково об'єднуватися. призначають кожному стільнику швидкість широ17. Спосіб за п. 16, який містить також етап, на комовної передачі даних, яка дорівнює ідентифіякому вибирають установку швидкості відносно кованій мінімальній номінальній швидкості. швидкостей передачі даних стільників, що підтри За даною заявкою на патент заявляється пріоритет за датою подачі попередньої заявки №60/589,819 адвокатська виписка №040744Р1, озаглавленої "VARIABLE RATE BROADCAST WITH SOFT HANDOFF", зареєстрованої 20 липня 2004, призначеної правонаступнику цієї заявки і, таким чином, явно міститься в даному описі за посиланням. Цей винахід стосується загалом безпровідного зв'язку. Більш конкретно, варіанти здійснення, розкриті в даному описі, стосуються забезпечення широкомовлення із змінною швидкістю з м'якою передачею обслуговування в безпровідному зв'язку. Системи безпровідного зв'язку широко розгорнені, щоб надавати різні типи зв'язку (такі як голос і дані) численним користувачам. Такі системи можуть бути основані на множинному доступі з кодовим розділенням каналів (CDMA), множинному доступі з часовим розділенням каналів (TMDA), множинному доступі з частотним розділенням каналів (FDMA) або на інших технологіях множинного доступу. Система безпровідного зв'язку може бути призначена реалізовувати один або більше 5 86826 6 стандартів, таких як IS-95, cdma2000, IS-856, WДля даної послуги широкомовної передачі, CDMA, TD-SCDMA та інші стандарти. мережа доступу може приймати потік інформації Служби широкомовної та багатоадресної певід сервера вмісту і передавати інформацію по редачі були запропоновані, щоб ефективно перепризначеному каналу групі користувачів в зоні шидавати великі обсяги даних від однієї точкирокомовної передачі. Вміст широкомовного зв'язку джерел а групі користувачів в системах безпровід(названий в даному описі "вміст широкомовної ного зв'язку. Вміст, підходящий для послуг багатопередачі") може бути інкапсульований в пакети точкового зв'язку, включає в себе новини, котируданих (названі в даному описі "пакети широкомоввання акцій, спортивні події, фільми, аудіо і відео ної передачі"), як визначено відповідними протокліпи та інші мультимедійні дані. Оскільки вимога колами (такими як протокол Інтернету (IP)). Вміст для передачі мультимедійних даних зростає, саме широкомовної передачі може включати в себе тут пред'являється вимога до збільшення спектра(але не обмежуватися) текст, аудіо, картинки, відльної продуктивності і максимізації швидкостей ео, файли даних, оновлення програмного забезпередачі даних послуг широкомовпечення та іншу інформацію. ної/багатоадресної передачі. Послуга широкомовної/багатоадресної переФіг.1 ілюструє варіант здійснення системи дачі може мати керований доступ, наприклад, зв'язку; тільки користувачі, що підписуються на послугу, Фіг.2A-2D ілюструють варіант здійснення шиприймають бажаний вміст широкомовної передачі рокомовної передачі із змінною швидкістю з м'яна свої термінали доступу. Непідписані користувакою передачею обслуговування в зоні широкомовчі не мають доступу до послуги широкомовної передачі системи зв'язку; ної/багатоадресної передачі. Такий керований доФіг.3 ілюструє варіант здійснення часових ступ може виконуватися за допомогою шкал широкомовних передач у варіанті здійснення шифрування широкомовної передачі/вмісту спосона Фіг.2D; бом, який дозволяє тільки передплатникам дешиФіг.4 ілюструє блок-схему процесу, який викофрувати прийнятий вміст широкомовної передачі, ристовується у варіанті здійснення, щоб виконати наприклад. широкомовну передачу із змінною швидкістю з Контролер мережі доступу (ANC) може зверм'якою передачею обслуговування; татися до частини системи зв'язку, сконфігуроваФіг.5 ілюструє блок-схему процесу, який може ної, щоб взаємодіяти з базовою мережею (напривикористовуватися у варіанті здійснення, щоб клад, мережею передачі пакетів даних) і здійснити широкомовну передачу із змінною швидмаршрутизувати пакети даних між терміналами кістю з м'якою передачею обслуговування; доступу (AT) і базовою мережею, виконувати різні Фіг.6 ілюструє блок-схему процесу, який може функції радіодоступу і підтримку каналу зв'язку використовуватися у варіанті здійснення, щоб (таку як м'яка передача обслуговування), керувати здійснити широкомовну передачу із змінною швидрадіопередавачами та приймачами тощо. ANC кістю з м'якою передачею обслуговування; може включати в себе і/або виконувати функції Фіг.7 ілюструє блок-схему процесу, який може контролера базової станції (BSC), такі як створені використовуватися у варіанті здійснення, щоб в безпровідній мережі 2-го або 3-го покоління. ANC здійснити широкомовну передачу із змінною швиді одна або більше точок доступу (АР) можуть стакістю з м'якою передачею обслуговування; новити частину мережі доступу (AN). АР, описана Фіг.8 показує блок-схему пристрою, в якому в даному описі, може також іменуватися як систедеякі розкриті варіанти здійснення можуть бути ма приймача-передавача базової станції (BTS), виконані; і приймач-передавач мережі доступу (ANT), приФіг.9 показує блок-схему пристрою, в якому ймач-передавач модемного пулу (МРТ) або вузол деякі розкриті варіанти здійснення можуть бути В (наприклад, в системі типу W-CDMA) тощо. Стівиконані. льник може іменуватися як зона покриття, що обВаріанти здійснення, розкриті в даному описі, слуговується за допомогою АР. Стільник може стосуються способів та систем для надання послуг також включати в себе один або більше секторів. широкомовної передачі із змінною швидкістю з Зона широкомовної передачі може включати в м'якою передачею обслуговування в системах себе один або більше стільників. зв'язку. AT, описаний в даному описі, може стосуватиОдноадресний зв'язок, описаний в даному ся різних типів пристроїв, які включають в себе описі, може, як правило, стосуватися будь-якої (але не обмежуються цим) безпровідний телефон, передачі один-до-одного голосу і/або даних від стільниковий телефон, портативний комп'ютер, одного джерела до одного приймача. У системі карту безпровідного зв’язку персонального комбезпровідного (наприклад, стільникового) зв'язку, п'ютера (PC), персональний цифровий помічник одноадресний зв'язок може мати на увазі переда(PDA), зовнішній або внутрішній модем тощо. AT чу від одного або більше передавачів (наприклад, може бути будь-яким пристроєм передачі даних, в мережі доступу) до одного приймача (наприклад, який зв'язується через безпровідний канал або терміналу доступу). Широкомовчерез провідний канал (наприклад, за допомогою ний/багатоадресний зв'язок (або послуга), описаволоконно-оптичного або коаксіального кабелів). ний в даному описі, може, як правило, стосуватися AT може мати різні імена, такі як модуль доступу, будь-якої багатоточкової передачі даних від одномодуль-передплатник, мобільна станція, мобільго джерела до групи користувачів в зоні широконий пристрій, мобільний модуль, мобільний телемовної передачі, яка може включати в себе один фон, мобільна, віддалена станція, віддалений теабо більше секторів (або стільники). рмінал, віддалений модуль, користувальницький 7 86826 8 пристрій, користувальницьке обладнання, кишеньЩоб максимізувати швидкість широкомовної перековий пристрій тощо. Різні AT можуть об'єднуватидачі, бажано виробляти широкомовні передачі в ся в систему. AT можуть бути мобільними або стам'якій передачі обслуговування. Варіанти здійсціонарними і можуть бути розкидані по всій системі нення, розкриті в даному описі, стосуються спосозв'язку. AT може зв'язуватися з однією або більше бів та систем для надання послуг широкомовАР по лінії прямого зв'язку і/або лінії зворотного ної/багатоадресної передачі із змінною швидкістю зв'язку в даний момент часу. Лінія прямого зв'язку при збереженні м'якої передачі обслуговування, (або низхідна лінія зв'язку) стосується передачі від таким чином, підвищуючи загальну спектральну АР до AT. Лінія зворотного зв'язку (або висхідна ефективність і максимізуючи швидкість широкомолінія зв'язку) стосується передачі від AT до АР. вної передачі. У системі безпровідного зв’язку, що виконує В одному варіанті здійснення множина АР (напослугу широкомовної/багатоадресної передачі, приклад, обслуговуючих різні стільники в зоні шим'яка передача обслуговування може використорокомовної передачі) можуть передавати вміст вуватися для того, щоб збільшити швидкість шиширокомовної передачі відповідно до установки рокомовної передачі. У м'якій передачі обслуговушвидкості. Установка швидкості може включати в вання ідентичні передачі від однієї або більше АР себе множину окремих швидкостей передачі даможуть бути прийняті і об'єднані в AT, отже, доних, кожна з яких асоціативно зв'язана з форматом зволяючи AT підтримувати більш високу швидкість передачі (наприклад, що задає кількість інтервалів передачі даних. Оскільки вміст широкомовної пепередачі для передачі пакету даних), сконфігуроредачі призначений для одержання численними ваним так, щоб дозволиш пакетам широкомовної користувачами, розкиданими в зоні широкомовної передачі, переданим за допомогою АР, покроково передачі, широкомовні передачі типово є ідентичоб'єднуватися (наприклад, на основі кожного інними в різних стільниках в зоні широкомовної петервалу в AT, що підписується). Як приклад розредачі. У деяких системах, широкомовні передачі глянемо установку швидкості, що включає в себе можуть бути CDMA-формату, і кожний AT, що підтри швидкості передачі даних: R1=R (наприклад, писується, може м'яко об'єднувати передачі від 1843,2кбіт/с), R2=R/2 (наприклад, 921,6кбіт/с) і точок АР, обслуговуючих різні стільники, наприR3=R/3 (наприклад, 614,4кбіт/с), наприклад асоціаклад, з використанням багатовідвідного когеренттивно зв'язані з форматом передачі з 1-м інтерваного приймача і/або приймача з частотною кореклом, 2-ма інтервалами і 3-ма інтервалами, відпоцією. В інших системах, широкомовні передачі відно. Перші інтервали широкомовних передач при можуть бути формату мультиплексування з ортотрьох швидкостях ідентичні і можуть бути м'яко гональним частотним розділенням сигналів об'єднані. Другі інтервали широкомовних передач (OFDM), і кожний AT, що підписується, може м'яко при швидкостях R2 і R3 ідентичні і також можуть об'єднувати передачі від АР, обслуговуючих різні бути м'яко об'єднані. Таким чином, щоб виконати стільники, наприклад, з використанням схеми деширокомовну передачу із змінною швидкістю, модуляції, основаної на швидкому перетворенні установка швидкості може бути сконфігурована Фур'є (FFT). так, щоб дозволити покрокове об'єднання, так, як На практиці, однак, стільники в зоні трансляції описано вище. Установка швидкості також може можуть мати різні швидкості передачі даних, що бути сконфігурована так, щоб підтримувати м'яку підтримуються. Розглянемо, наприклад, зону шипередачу обслуговування в зоні широкомовної рокомовної передачі, яка включає в себе густонапередачі, як додатково описано нижче. селену міську мережу з ядром з обмежених за ємРізні аспекти, ознаки і варіанти здійснення виністю стільників, які типово є невеликими за находу описуються в додаткових деталях нижче. розміром, оточених приміською мережею з більш Фіг.1 ілюструє схематичне представлення сисвеликими обмеженими за покриттям стільниками. теми 100 зв'язку, в якій можуть бути здійснені різні Оскільки швидкість передачі даних, що підтримурозкриті варіанти здійснення. Як приклад система ється, типово змінюється з коефіцієнтом загальної 100 може включати в себе множину точок АР 110, потужності, що приймається, (наприклад, від всіх таких як АР 110а-110с, кожна обслуговує стільник стільників, застосованих в м'якій передачі обслу(явно не показано на Фіг.1). Різні термінали AT говування) до загальної потужності перешкод, ма120, що включають в себе термінали AT 120aксимальна швидкість широкомовної передачі, що 120d, розкидані в різних стільниках по всій системі. підтримується, для невеликого міського стільника Кожний AT 120 може зв'язуватися з однією або може бути вище, ніж швидкість для великого прибільшою кількістю точок АР 110, наприклад, залеміського стільника. Щоб виконати м'яку передачу жно від того, чи активний AT, і чи знаходиться він в обслуговування в такій системі, однак, широкомом'якій передачі обслуговування. вні передачі можуть здійснюватися з найменшою У системі 100 ANC 130 може бути в з'єднанні і швидкістю, що підтримується, між різними стільнислужити для того, щоб забезпечити координацію і ками в зоні широкомовної передачі, отже, надміркерування точками АР 110. Наприклад. ANC 130 но обмежуючи спектральну ефективність системи. може буї и сконфігурований так, щоб керувати Тому існує необхідність поліпшення спектрамаршрутизацією пакетів голосу/даних до термінальної ефективності і максимізації швидкості широлів AT 120 через відповідні АР 110. ANC 130 може комовної передачі послуг широкомовдодатково бути в з'єднанні з мережею передачі ної/багатоадресної передачі. даних, наприклад, через вузол обслуговування Щоб поліпшити загальну спектральну ефектипередачі пакетних даних (PDSN) (обидва з яких вність бажано виробляти широкомовні передачі із явно не показані на Фіг.1). У деяких варіантах здійзмінною швидкістю відносно покриттів стільників. снення система 100 може бути сконфігурована 9 86826 10 так, щоб підтримувати один або більше стандартів Фіг.2A-2D ілюструють варіант здійснення зони безпровідного зв'язку, наприклад, IS-95, cdma 200 широкомовної передачі в системі зв'язку, яка 2000, IS-856, W-CDMA, TD-SCDMA, інші стандарти включає в себе множину стільників. Для ілюстрації безпровідного зв'язку або їх комбінацію. та розуміння стільники в цих кресленнях показані Система 100 може також бути сконфігурована, так, щоб бути однаковими за формою та розміром. щоб здійснювати послугу широкомовЦе не повинно бути витлумачено як обмеження. В ної/багатоадресної передачі, наприклад, в зоні 140 інших варіантах здійснення стільники можуть мати широкомовної передачі. Наприклад, ANC 130 мозмінювані розміри та форми (і можуть бути всенаже направляти вміст широкомовної передачі (направленими або розбитими на сектори). Також для приклад, прийнятий з мережі передачі даних, яка ясності та простоти, обслуговуючі точки АР і тертакож може включати в себе сервер вмісту) до мінали AT, розкидані в таких стільниках, явно не точок АР 110, які можуть, в свою чергу, передавапоказані на цих кресленнях. ти вміст широкомовної передачі до терміналів AT Розглянемо А-стільник(и) 210, ілюстрований 120 в зоні 140 широкомовної передачі. на Фіг.2А. А-стільник 210 може, наприклад, бути У даному варіанті здійснення послуга широкочастиною густонаселеної міської мережі, здатною мовної/багатоадресної передачі може виконуватипідтримувати більш високу швидкість передачі ся при змінній швидкості з м'якою передачею обданих. Припустимо, що А-стільник 210 здатний слуговування. Наприклад, ANC 130 може вибрати підтримувати швидкість передачі даних, яка дорівустановку швидкості, що включає в себе множину нює R, відповідає формату передачі з n інтервалів окремих швидкостей передачі даних, кожна з яких часу (n є цілим числом, наприклад, n=1). Щоб підасоціативно зв'язана з форматом передачі, сконтримувати м'яку передачу обслуговування в Афігурованим, щоб дозволити широкомовним перестільнику 210, сусідні стільники (такі як ілюстровані дачам покроково об'єднуватися (так, як описано за допомогою схожих шаблонів) також повинні вище). Установка швидкості може вибиратися відбути здатні підтримувати формат передачі з 1-м носно швидкостей передачі даних стільників, що інтервалом часу. підтримуються, які обслуговуються за допомогою Фіг.2В ілюструє групу В-стільників 220. Припуточок АР 110 в зоні 140 широкомовної передачі, стимо, що кожний В-стільник 220 також здатний також як і вимог підтримки м'якої передачі обслупідтримувати швидкість передачі даних R, отже, і говування в таких стільниках, як додатково описаформат передачі з 1-м інтервалом часу. Щоб підно нижче. Установка швидкості може також вибитримувати м'яку передачу обслуговування в кожратися частково на основі розміру вмісту ному В-стільнику 220, сусідні стільники (такі як трансляції, який повинний бути переданий. AN 130 ілюстровані за допомогою схожих шаблонів) також може потім інструктувати точки АР 110 для переповинні бути здатні підтримувати формат передачі дачі вмісту широкомовної передачі відповідно до з 1-м інтервалом часу. вибраної установки швидкості. Термінали AT 120 в Фіг.2С ілюструє групу С-стільників 230, які мозоні 140 широкомовної передачі можуть покроково жуть бути, наприклад, частиною великої приміської об'єднувати (наприклад, на основі кожного інтермережі. Припустимо, що кожний С-стільник 230 валу) пакети широкомовної передачі, прийняті від здатний підтримувати швидкість передачі даних, різних точок АР 110. Наприклад, AT 120b може яка дорівнює (n/m)R (n i m є цілими числами, напокроково об'єднувати пакети широкомовної пеприклад, n=1, m=3), відповідає формату передачі з редачі від точок АР 110а, 110b, наприклад, прийн3-х інтервалів часу. Щоб підтримувати м'яку переяті через лінії 150, 152 прямого зв'язку, відповідно. дачу обслуговування в кожному С-стільнику 230, AT 120с може покроково об'єднувати пакети широсусідні стільники (такі як ілюстровані за допомогою комовної передачі від точок АР 110b, 110с, наприсхожих шаблонів) також повинні бути здатні підклад, прийняті по лініях 154, 156 прямого зв'язку, тримувати формат передачі з 3-ма інтервалами відповідно. часу. Як описано вище, щоб виконати широкомовну Щоб задовольняти вимогам для підтримки м'япередачу із змінною швидкістю з м'якою передакої передачі обслуговування у всіх стільниках (начею обслуговування, швидкість широкомовної пеприклад, А-стільнику 210, В-стільниках 220 і Средачі даних і відповідний формат передачі для стільниках 230), так, як описано вище, кожний Вданого стільника необхідно сконфігурувати так, стільник 220 повинний бути здатний підтримувати щоб підтримувати м'яку передачу обслуговування формат передачі з 1-м інтервалом часу, також як і для стільника, також як і для сусідніх стільників, які формат передачі з 3-ма інтервалами часу, так, відповідають стільнику на м'яку передачу обслугощоб допомогти А-стільнику 210 і С-стільникам 230 вування, як ілюструють подальші приклади. Для в м'якій передачі обслуговування. Оскільки швиділюстрації та розуміння зона дії м'якої передачі кості передачі даних такі, що перші інтервали часу обслуговування для даного стільника (наприклад, широкомовних передач в обох форматах передачі одного або більше сусідніх стільників, які підтриз 1-м та 3-ма інтервалами часу ідентичні, кожному мують стільник в м'якій передачі обслуговування) В-стільнику 220 може бути призначений формат протягуються до сусідніх стільників в прикладах передачі з 3-ма інтервалами часу, як показано на нижче. Це не повинно бути витлумачено як обмеФіг.2D (де В-стільники 220 ілюстровані за допоможення. Основні принципи і процедури, описані тагою шаблонів, схожих з використаними для Ским чином, можуть бути застосовані до інших систільників 230). У цьому способі перші інтервали туацій, де зона дії м'якої передачі обслуговування часу широкомовних передач в А-стільнику 210 протягується за сусідні стільники. ідентичні і можуть бути м'яко об'єднані. Оскільки Встільники 220 здатні підтримувати формат пере 11 86826 12 дачі з 1-м інтервалом часу, AT в В-стільниках мошвидкостей передачі даних різним стільникам в жуть успішно декодувати пакети широкомовної зоні широкомовної передачі можуть бути сконфігупередачі після першого інтервалу часу; два інтерровані так. щоб дозволити покрокове об'єднання, вали часу, що залишилися, широкомовних перетак, як описано вище. дач можуть служити, щоб підтримувати м'яку пеЕтап 420 ідентифікує мінімальну (або найредачу обслуговування в С-стільниках 230, як меншу) номінальну швидкість, призначену кожнододатково ілюстровано на Фіг.3 нижче. му стільнику і сусіднім стільникам, з якими він знаФіг.3 ілюструє варіант здійснення ліній часу ходиться в м'якій передачі обслуговування широкомовних передач у варіанті здійснення на (наприклад, ті самі сусідні стільники, розглянуті на Фіг.2D, описаному вище. Напис 310 служить, щоб етапі 410). Етап 430 призначає кожному стільнику позначати пару індексів, що використовуються, швидкість широкомовної передачі даних, яка доріщоб позначати кожний інтервал передачі. Як ілюсвнює мінімальній номінальній швидкості, ідентифітровано на Фіг.3, для А-стільника(стільників), інкованій таким чином. тервали передачі після першого інтервалу часу Фіг.5 ілюструє блок-схему процесу 500, який можуть використовуватися для одноадресних пеможе використовуватися у варіанті здійснення, редач. Оскільки В-стільники здатні підтримувати щоб здійснити широкомовну передачу із змінною формат передачі з 1-м інтервалом часу, AT в Вшвидкістю з м'якою передачею обслуговування. стільниках можуть успішно декодувати пакети шиЕтап 510 вибирає установку швидкості, що вклюрокомовної передачі після першого інтервалу часу чає в себе множину окремих швидкостей передачі (як в А-стільниках); два інтервали часу, що залиданих, кожна з яких асоціативно зв'язана з формашилися, служать, щоб підтримувати покрокове том передачі. Етап 520 інструктує множину точок об'єднання (наприклад, на основі кожного інтерваАР для передачі вмісту широкомовної передачі лу часу) в С-стільниках. відповідно до установки швидкості, установка Як ілюстровано на Фіг.2D та Фіг.3, В-стільники швидкості сконфігурована так, щоб дозволити паможуть діяти як "буферні" стільники, щоб ефектикетам широкомовної передачі, що передаються за вно ізолювати дві зони покриття (наприклад, Адопомогою точок АР, покроково об'єднуватися стільник(и) і С-стільники), що підтримують різні (наприклад, на основі кожного інтервалу часу в швидкості передачі даних, при збереженні м'якої AT). У деяких варіантах здійснення швидкості пепередачі обслуговування. Як ілюстровано вище, редачі даних і відповідні формати передачі в устатакі буферні стільники можуть бути здатні підтриновці швидкості можуть вибиратися і призначатися мувати швидкість передачі даних деяких сусідніх точками АР відносно швидкостей передачі даних стільників (які мають більш високу швидкість пестільників, що підтримуються, які обслуговуються редачі даних, що підтримується), але призначені за допомогою точок АР, також як і обмеження, натому самому формату передачі, що і для інших кладені сусідніми стільниками, для підтримки м'ясусідніх стільників (що мають більш низьку швидкої передачі обслуговування, так, як описано викість передачі, що підтримується), отже, дозволяще. Установка швидкості може також вибиратися ючи сусіднім стільникам приймати широкомовні частково на основі розміру вмісту трансляції, який передачі з різними швидкостями передачі даних повинний бути переданий. при збереженні м'якої передачі обслуговування Фіг.6 зображає блок-схему процесу 600, який (наприклад, дозволяючи покрокове об'єднання, може використовуватися у варіанті здійснення, таке, як описано вище). Такий підхід змінної швидщоб здійснити широкомовну передачу із змінною кості збільшує загальну спектральну ефективність, швидкістю з м'якою передачею обслуговування. мінімізуючи частину інтервалів часу, призначених Етап 610 призначає першій АР n інтервалів часу широкомовним передачам, в той самий час макпередачі вмісту широкомовної передачі і (m-n) симізує швидкість широкомовної передачі даних, інтервалів часу для одноадресних передач (mine зберігаючи м'яку передачу обслуговування. Як цілими числами і m>n). Етап 620 призначає другій показано на Фіг.3, без такого підходу широкомовні АР m інтервалів часу для передачі вмісту широкопередачі до А-стільників повинні бути в форматі мовної передачі. Етап 630 призначає третій АР m передачі з 3-ма інтервалами часу, і в результаті інтервалів часу для передачі вмісту широкомовної інтервали передачі, призначені одноадресним пепередачі. В одному варіанті здійснення перша АР редачам, також повинні використовуватися для може обслуговувати перший стільник, здатний широкомовних передач, отже, обмежуючи загальпідтримувати швидкість передачі даних, яка дорівну спектральну ефективність. нює R. Друга АР може обслуговувати другий стіФіг.4 ілюструє блок-схему процесу 400, який льник, суміжний з першим стільником, який також може використовуватися в одному з варіантів здатний підтримувати швидкість R передачі даних. здійснення, щоб здійснити широкомовну передачу Третя АР може обслуговувати третій стільник, суіз змінною швидкістю з м'якою передачею обслугоміжний з другим стільником, який здатний підтривування. Етап 410 призначає номінальну швидмувати швидкість передачі даних, яка дорівнює кість кожного стільника відносно стільника, що (n/m)R, так, як описано вище. знаходиться в м'якій передачі обслуговування з Фіг.7 зображає блок-схему процесу 700, який одним або більшою кількістю сусідніх стільників може використовуватися у варіанті здійснення, (наприклад, в даній зоні дії м'якої передачі обслущоб здійснити широкомовну передачу із змінною говування). Номінальна швидкість, наприклад, швидкістю з м'якою передачею обслуговування. може брати до уваги м'яку передачу обслуговуЕтап 710 встановлює індекс та інтервал часу в вання, яку нададуть сусідні стільники. У деяких нуль. Етап 720 вибирає інтервал передачі і збільваріантах здійснення призначення номінальних шує індекс інтервалу часу на 1 (і=і +1). Етап 730 13 86826 14 визначає, якщо і≤m, де m є кількістю інтервалів приймальний блок 910, блок 920 ідентифікації, і передачі, призначених для широкомовних переблок 930 покрокового об'єднання можуть, напридач. Якщо результат етапу 730 - "Так", йде етап клад, бути сконфігуровані так, щоб виконувати 740 і визначає пакети широкомовної передачі, процес 700, ілюстрований на Фіг.7. прийняті від множини точок АР в інтервалі часу і. У пристрої 900 приймальний блок 910, блок Етап 750 потім м'яко об'єднує прийняті в інтервалі 920 ідентифікації і блок 930 покрокового об'єднанчасу і пакети широкомовної передачі. (Зазначимо, ня можуть бути з'єднані з шиною 940 зв'язку. Блок для широкомовних передач в форматі CDMA при950 обробки і блок 960 пам'яті можуть також бути йняті сигнали можуть спочатку зазнавати стисненз'єднані з шиною 940 зв'язку. Блок 950 обробки ня перед м'яким об'єднанням. Для широкомовних може бути сконфігурований так, щоб керувати передач в форматі OFDM прийняті сигнали можуть і/або координувати операції різних блоків. Блок бути безпосередньо м'яко об'єднані.) Процес 700 960 пам'яті може містити в собі інструкції, які повипотім повертається до етапу 720 і продовжується з нні бути виконані процесором 950. наступним інтервалом передачі. Якщо результат У деяких варіантах здійснення пристрій 900 етапу 730 - "Ні", процес 700 може, наприклад, проможе бути здійснений в AT або іншому засобі придовжитися обробкою одноадресних передач, так, йому даних. як показано на етапі 760. Варіанти здійснення, розкриті в даному описі Фіг.8 показує блок-схему пристрою 800, який (так, як описано вище), надають деякі варіанти може використовуватися, щоб виконати деякі розздійснення послуг широкомовної передачі із змінкриті варіанти здійснення (так, як описано вище). ною швидкістю з м'якою передачею обслуговуванЯк приклад, пристрій 800 може включати в себе ня. Існують інші варіанти здійснення і реалізації. блок (або модуль) 810 вибору установки швидкоРізні блоки/модулі на Фіг.8-9 та інші варіанти сті, сконфігурований так, щоб вибирати установку здійснення можуть бути здійснені в апаратних, швидкості, що включає в себе множину окремих програмних, програмно-апаратних засобах або їх швидкостей передачі даних, кожна з яких асоціакомбінації. В апаратному здійсненні різні блоки тивно зв'язана з форматом передачі, і блок 820 можуть бути здійснені в одній або більше спеціаліінструкцій, сконфігурований, щоб інструктувати зованих інтегральних схемах (ASIC), процесорах множину АР, щоб передати вміст широкомовної цифрових сигналів (DSP), пристроях обробки ципередачі відповідно до установки швидкості. Устафрових сигналів (DSPD), програмованої користуновка швидкості, може бути сконфігурована так, вачем матричної БІС (FPGA), процесорах, мікрощоб дозволити пакетам широкомовної передачі, процесорах, контролерах, мікроконтролерах, переданим за допомогою АР, покроково об'єднупрограмованих логічних пристроях (PLD), інших ватися (так, як описано вище). електронних блоках або будь-якій їх комбінації. У У деяких варіантах здійснення блок 810 вибопрограмному здійсненні різні блоки можуть бути ру установки швидкості може, наприклад, бути здійснені за допомогою модулів (наприклад, просконфігурований так, щоб викопувати процес 400, цедур, функцій тощо), які виконують функції, опиілюстрований на Фіг.4. Блок 820 інструкцій може, сані в даному описі. Програмні коди можуть бути наприклад, бути сконфігурований так, щоб виконузбережені в блоці пам'яті і виконуватися процесовати процес 600, ілюстрований на Фіг.6. ром (або блоком обробки). Блок пам'яті може бути У пристрої 800 блок 810 вибору установки здійснений в процесорі або бути зовнішнім по відшвидкості і блок 820 інструкцій можуть бути з'єдношенню до процесора, в такому випадку він може нані з шиною 830 зв'язку. Блок 840 обробки і блок бути приєднаний до процесора через різні засоби, 850 пам'яті можуть також бути з'єднані з шиною як відомо в галузі техніки. 830 зв'язку. Блок 840 обробки може бути сконфігуРізні розкриті варіанти здійснення можуть бути рований так, щоб керувати і/або координувати здійснені в контролері, терміналі AT та іншому операції різних блоків. Блок 850 пам'яті може місзасобі для надання послуг широкомовтити в собі інструкції, які повинні бути виконані ної/багатоадресної передачі. Варіанти здійснення, процесором 840. розкриті в даному описі, можуть бути застосовниУ деяких варіантах здійснення пристрій 800 ми до системи обробки даних, системі безпровідможе бути здійснений в ANC (наприклад, ANC 130, ного зв'язку, системі однонаправленої широкомовілюстрованому на Фіг.1), центральному контролері ної передачі і будь-якій іншій системі, що вимагає мережі або в іншому засобі мережної інфраструкефективної передачі інформації. тури. Фахівці в даній галузі техніки зрозуміють, що Фіг.9 показує блок-схему пристрою 900, який інформація і сигнали можуть бути представлені за може використовуватися для того, щоб виконувати допомогою будь-якої з множини різних технологій деякі розкриті варіанти здійснення (так, як описано та методик. Наприклад, дані, інструкції, команди, вище). Як приклад, пристрій 900 може включати в інформація, сигнали, біти, символи та мікросхеми, себе приймальний блок (або модуль) 910, сконфіякі можуть бути наведені як приклад по всьому гурований, щоб приймати пакети даних, передані опису вище, можуть бути представлені напругами, від множини АР, блок 920 ідентифікації, сконфігуструмами, електромагнітними хвилями, магнітнирований, щоб ідентифікувати пакети широкомовми полями або частинками, оптичними полями або ної передачі в прийнятих пакетах даних, і блок 930 частинками або будь-яким їх поєднанням. покрокового об'єднання, сконфігурований, щоб Фахівці в даній галузі техніки додатково брапокроково об'єднувати ідентифіковані пакети шитимуть до уваги, що різні ілюстративні логічні блорокомовної передачі (наприклад, на основі кожноки, модулі, схеми та етапи алгоритму, описані в го інтервалу часу). У деяких варіантах здійснення зв'язку з розкритими в даному описі варіантами 15 86826 16 здійснення, можуть бути реалізовані як електронні Попередній опис розкритих варіантів здійсненапаратні засоби, обчислювальне програмне заня винаходу наданий для того, щоб дати можлибезпечення, або їх поєднання. Щоб зрозуміло провість будь-якому фахівцеві в даній галузі техніки ілюструвати цю взаємозамінність апаратних засостворювати або використовувати даний винахід. бів та програмного забезпечення, різні Різні модифікації в цих варіантах здійснення буілюстративні компоненти, блоки, модулі, схеми та дуть зрозумілими для фахівців в даній галузі техніетапи були описані вище загалом на основі їх фуки, а описані в даному описі загальні принципи нкціональності. Чи реалізована ця функціональможуть бути застосовані до інших варіантів здійсність як апаратні засоби або програмне забезпенення без відступу від духу і мети винаходу. Таким чення, залежить від конкретного варіанту чином, даний винахід не призначений, щоб бути застосування і структурних обмежень, що наклаобмеженим показаними в даному описі варіантами даються на систему загалом. Висококваліфіковані здійснення, а повинен задовольняти найбільш фахівці можуть реалізувати описану функціональширокій сфері застосування, узгодженій з принциність різними способами для кожного окремого пами і новими ознаками, розкритими в даному застосування, але такі рішення реалізації не повиописі. нні бути інтерпретовані як відступ від сфери застоПерелік посилальних позицій сування даного винаходу. 410 Призначення кожному стільнику номінальРізні ілюстративні логічні блоки, модулі та ної швидкості відносно кожного стільника, що знасхеми, описані в зв'язку з розкритими в даному ходиться в м'якій передачі обслуговування з одописі варіантами здійснення, можуть бути реалізоним або більше сусідніми стільниками вані або виконані за допомогою процесора загаль420 Ідентифікація мінімальної номінальної ного призначення, процесора цифрових сигналів швидкості, призначеної кожному стільнику і сусід(DSP), спеціалізованої інтегральної схеми (ASIC), нім стільникам, з якими він знаходиться в м'якій програмованої користувачем матричної БІС передачі обслуговування (FPGA) або іншого програмованого логічного при430 Призначення кожному стільнику швидкості строю, дискретного логічного елемента або транширокомовної передачі даних, яка дорівнює ідензисторної логіки, дискретних компонентів апараттифікованій мінімальній номінальній швидкості них засобів або будь-якого їх поєднання, 510 Вибір установки швидкості, що включає в призначеного для того, щоб виконувати описані в себе множину окремих швидкостей передачі даданому описі функції. Процесором загального приних, кожна з яких асоціативно зв'язана з форматом значення може бути мікропроцесор, але в альтерпередачі нативному варіанті, процесором може бути будь520 Інструктування множини точок доступу, який традиційний процесор, контролер, мікроконтщоб передати вміст широкомовної передачі відпоролер або кінцевий автомат. Процесор також мовідно до установки швидкості, установка швидкості же бути реалізований як поєднання обчислювальсконфігурована, щоб дозволити пакетам широконих пристроїв, наприклад, поєднання DSP і мовної передачі, переданим точками доступу, помікропроцесора, множина мікропроцесорів, один кроково об'єднуватися або більше мікропроцесорів разом з ядром DSP, 610 Призначення першій точці доступу n інабо будь-яка інша подібна конфігурація. тервалів передачі вмісту широкомовної передачі і Етапи способу або алгоритму, описані в зв'яз(m-n) інтервалів часу для одноадресних передач ку з розкритими в даному описі варіантами здійс620 Призначення другій точці доступу m інтернення, можуть бути реалізовані безпосередньо в валів передачі вмісту широкомовної передачі апаратних засобах, в програмному модулі, що ви630 Призначення третій точці доступу m інтерконується процесором, або в їх поєднанні. Провалів передачі вмісту широкомовної передачі грамний модуль може постійно розміщуватися в 710 Індекс інтервалу часу і=0 оперативній пам'яті (RAM), флеш-пам'яті, ПЗП 760 Обробка одноадресних передач (ROM), електронно-програмованому ПЗП 740 Ідентифікація пакетів широкомовної пере(EPROM), електронно-стираному програмованому дачі, прийнятих від множини точок доступу в інПЗП (EEPROM). регістрах, на жорсткому диску, тервалі часу і змінному диску, CD-ROM або будь-якій іншій фор750 Об'єднання інтервалів широкомовної пемі носія зберігання даних, відомій в даній галузі редачі, прийнятих в інтервалі часу і техніки. Типовий носій зберігання даних з'єднуєть810 Блок вибору установки швидкості ся з процесором так, що процесор може зчитувати 820 Блок інструкцій інформацію і записувати інформацію на носій збе830, 940 шина зв'язку рігання даних. В альтернативному варіанті носій 840, 950 Блок обробки зберігання даних може бути вбудований в проце850, 960 Блок пам'яті сор. Процесор і носій зберігання даних можуть 910 Приймальний блок постійно розміщуватися в ASIC. ASIC може постій920 Блок ідентифікації но знаходитися в AT. В альтернативному варіанті 930 Блок покрокового об'єднання. процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти в AT. 17 86826 18 19 86826 20 21 Комп’ютерна верстка О. Рябко 86826 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
