Передача обслуговування між sip-мережею і системою стільникового зв’язку

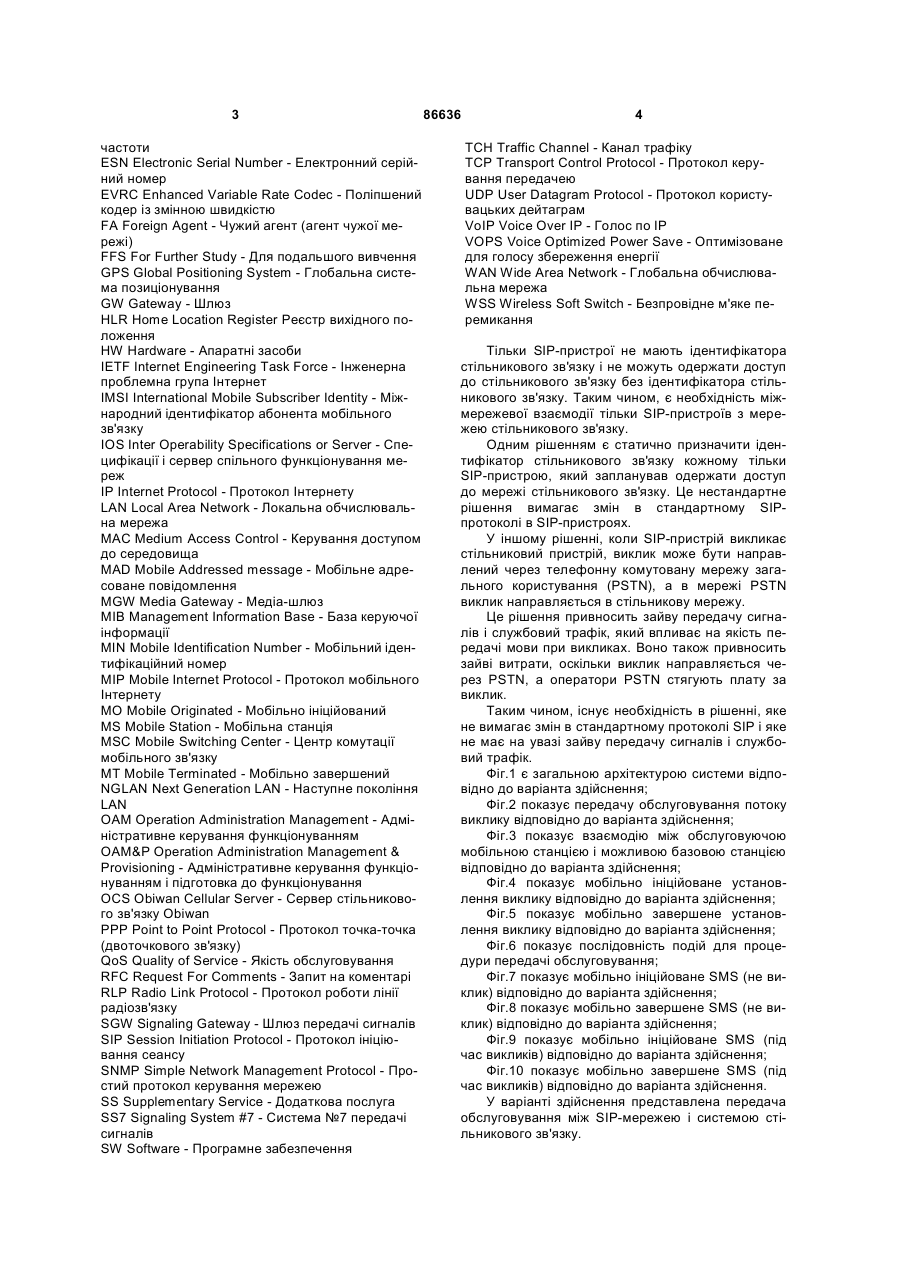

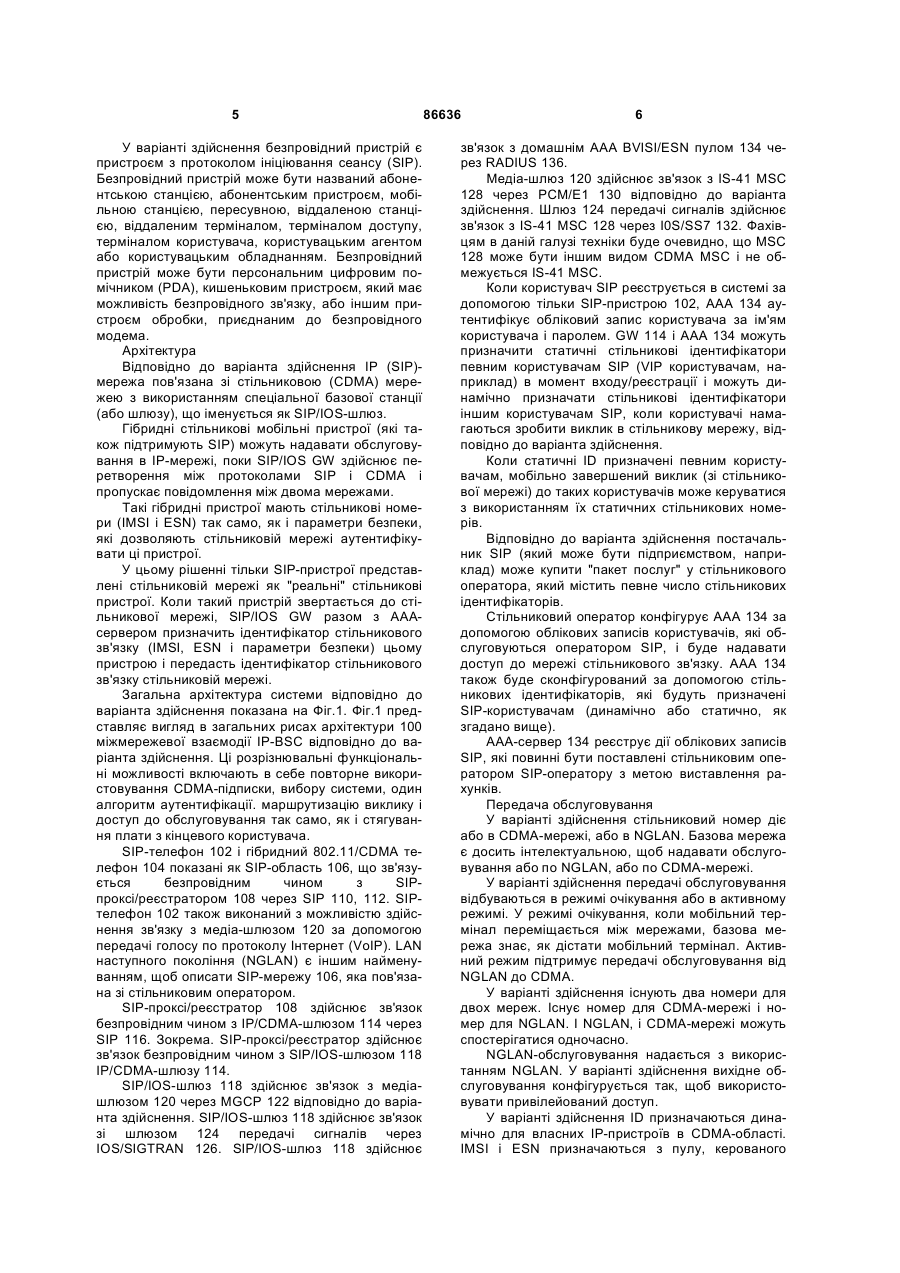

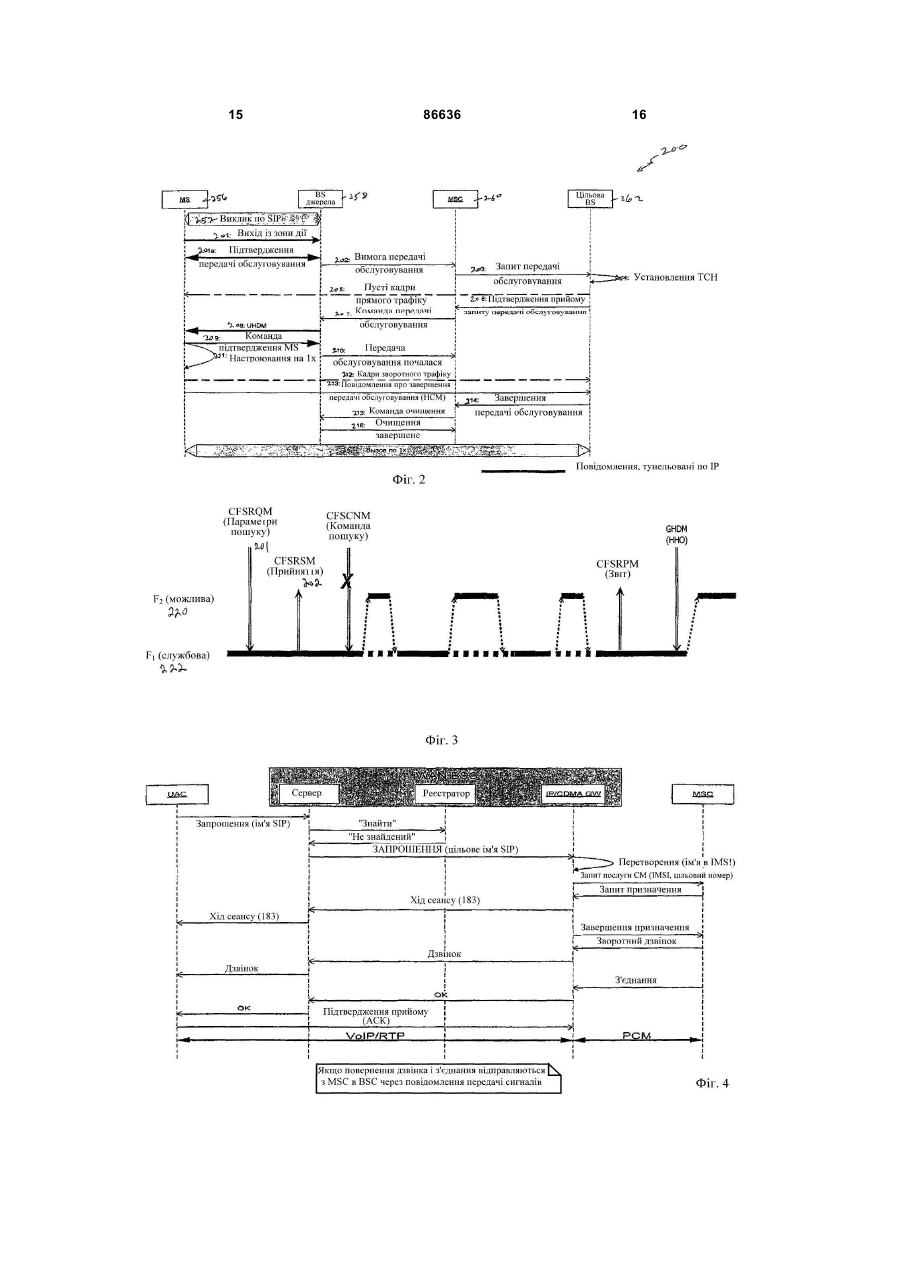

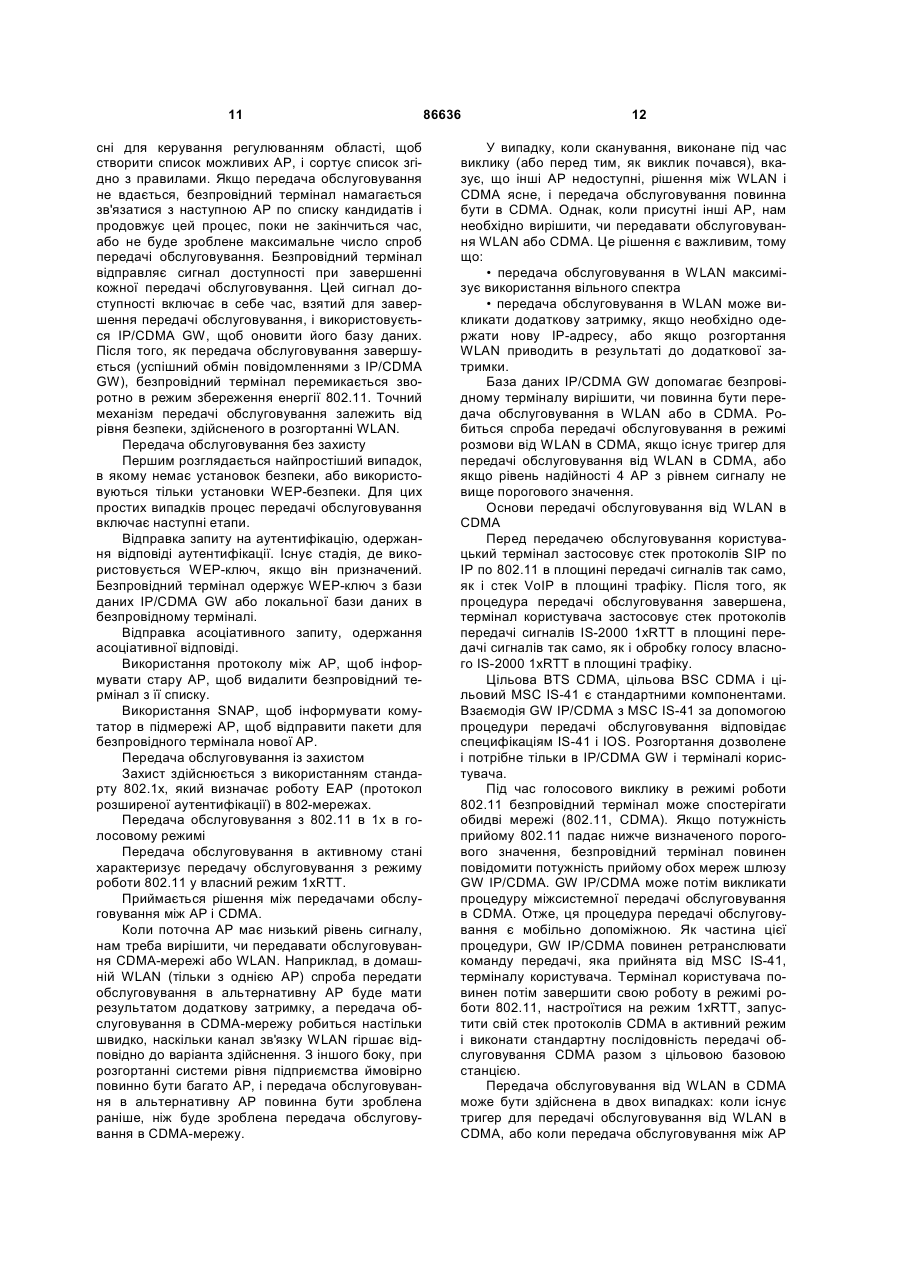

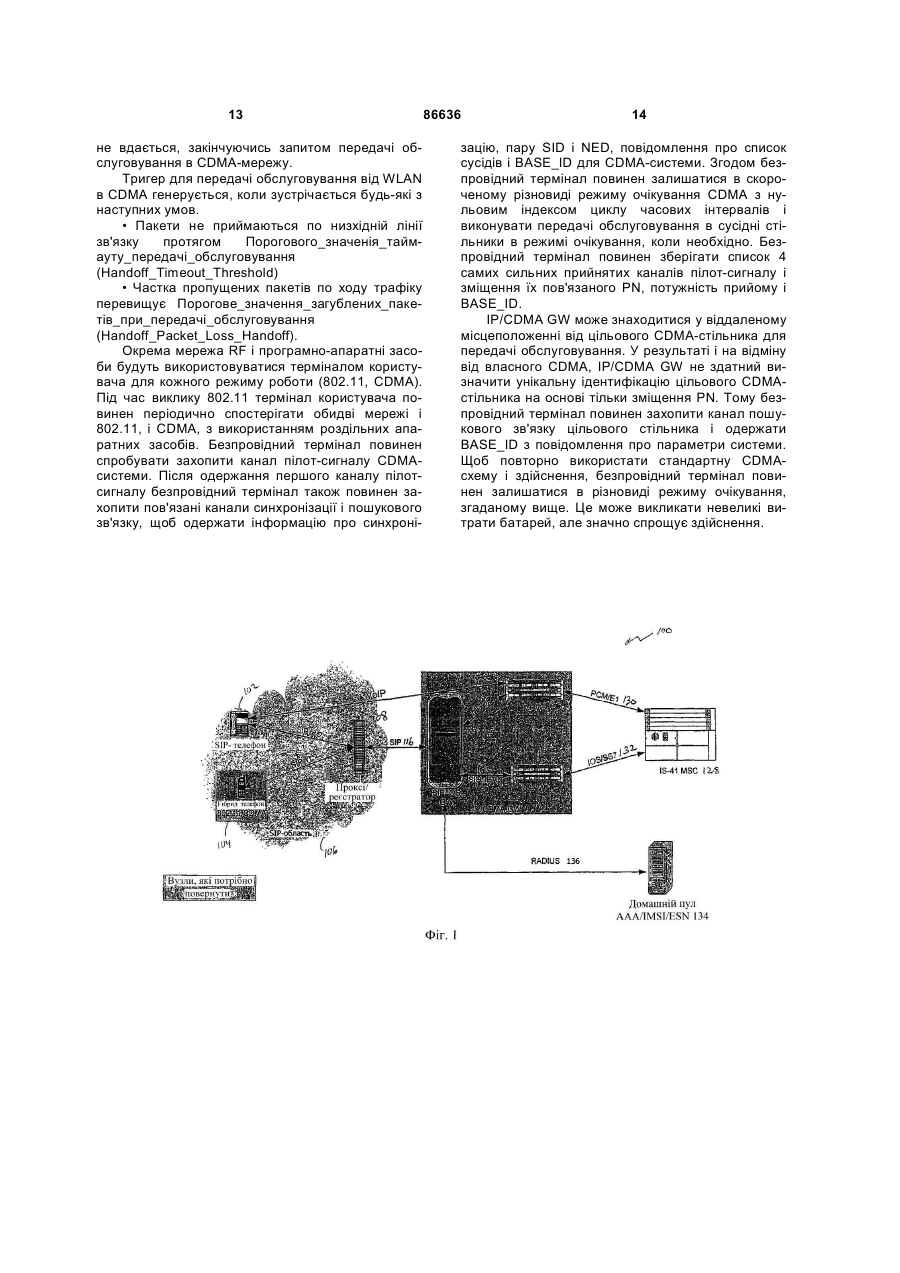

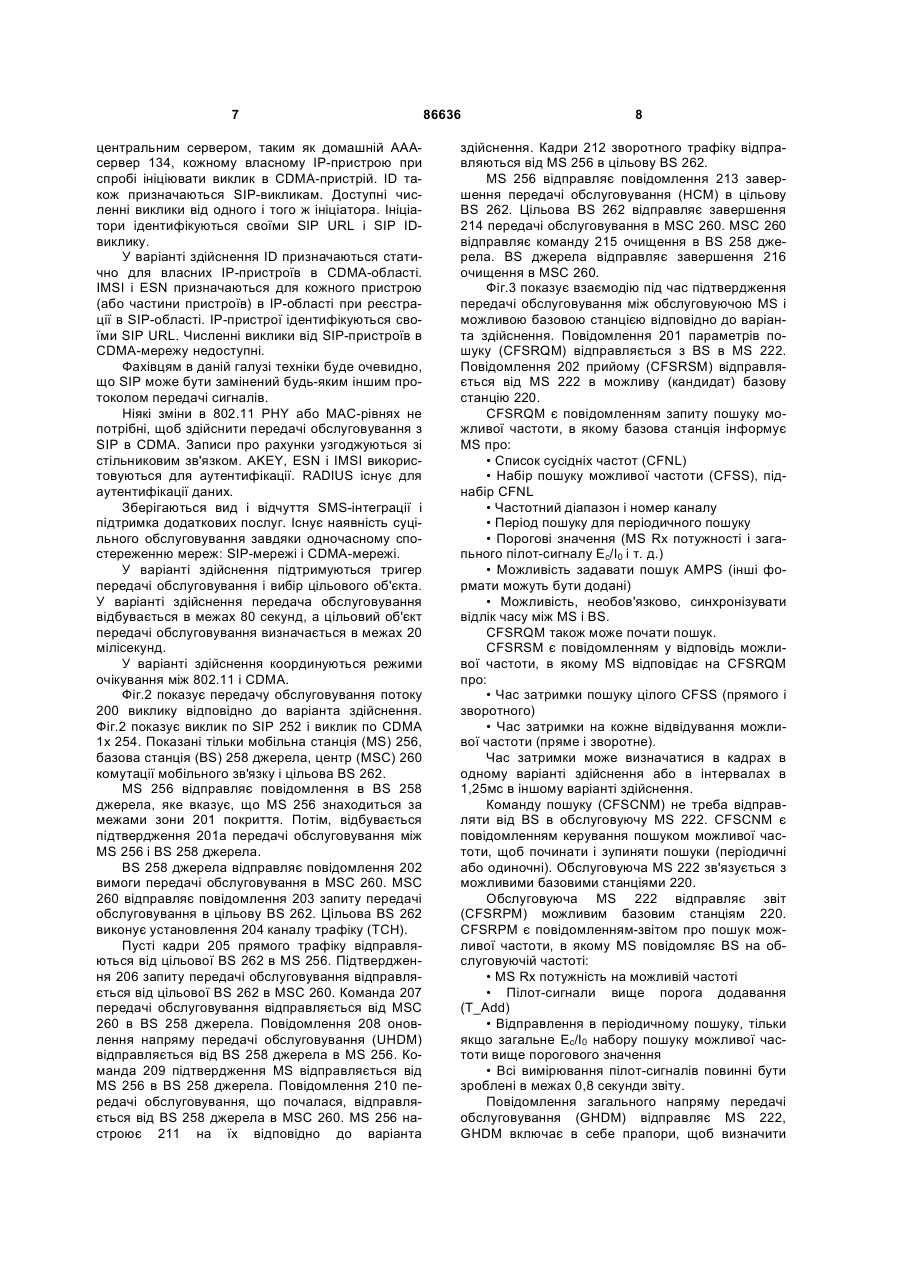

1. Спосіб призначення ідентифікатора стільникового зв'язку пристрою з протоколом ініціювання сеансу (SIP), який полягає в тому, що визначають, чи є пристрій SIP-пристроєм; аутентифікують SIP-пристрій; і призначають ідентифікатор стільникового зв'язку SIP-пристрою на основі аутентифікації. 2. Спосіб безпровідного зв'язку за допомогою пристрою з протоколом ініціювання сеансу (SIP) з CDMA-мережею, який полягає в тому, що визначають, чи є пристрій SIP-пристроєм; аутентифікують SIP-пристрій; призначають ідентифікатор стільникового зв'язку тільки SIP-пристрою на основі аутентифікації; і тунелюють SIP-текст в SMS-повідомленнях. 3. Спосіб передачі обслуговування від мережі з протоколом ініціювання сеансу (SIP) в CDMAмережу для безпровідного термінала, який полягає в тому, що визначають, чи є пристрій SIP-пристроєм; C2 2 (19) 1 3 частоти ESN Electronic Serial Number - Електронний серійний номер EVRC Enhanced Variable Rate Codec - Поліпшений кодер із змінною швидкістю FA Foreign Agent - Чужий агент (агент чужої мережі) FFS For Further Study - Для подальшого вивчення GPS Global Positioning System - Глобальна система позиціонування GW Gateway - Шлюз HLR Home Location Register Реєстр вихідного положення HW Hardware - Апаратні засоби IETF Internet Engineering Task Force - Інженерна проблемна група Інтернет IMSI International Mobile Subscriber Identity - Міжнародний ідентифікатор абонента мобільного зв'язку IOS Inter Operability Specifications or Server - Специфікації і сервер спільного функціонування мереж IP Internet Protocol - Протокол Інтернету LAN Local Area Network - Локальна обчислювальна мережа МАС Medium Access Control - Керування доступом до середовища MAD Mobile Addressed message - Мобільне адресоване повідомлення MGW Media Gateway - Медіа-шлюз МІВ Management Information Base - База керуючої інформації MIN Mobile Identification Number - Мобільний ідентифікаційний номер МІР Mobile Internet Protocol - Протокол мобільного Інтернету MO Mobile Originated - Мобільно ініційований MS Mobile Station - Мобільна станція MSC Mobile Switching Center - Центр комутації мобільного зв'язку МТ Mobile Terminated - Мобільно завершений NGLAN Next Generation LAN - Наступне покоління LAN ОАМ Operation Administration Management - Адміністративне керування функціонуванням ОАМ&Р Operation Administration Management & Provisioning - Адміністративне керування функціонуванням і підготовка до функціонування OCS Obiwan Cellular Server - Сервер стільникового зв'язку Obiwan РРР Point to Point Protocol - Протокол точка-точка (двоточкового зв'язку) QoS Quality of Service - Якість обслуговування RFC Request For Comments - Запит на коментарі RLP Radio Link Protocol - Протокол роботи лінії радіозв'язку SGW Signaling Gateway - Шлюз передачі сигналів SIP Session Initiation Protocol - Протокол ініціювання сеансу SNMP Simple Network Management Protocol - Простий протокол керування мережею SS Supplementary Service - Додаткова послуга SS7 Signaling System #7 - Система №7 передачі сигналів SW Software - Програмне забезпечення 86636 4 TCH Traffic Channel - Канал трафіку TCP Transport Control Protocol - Протокол керування передачею UDP User Datagram Protocol - Протокол користувацьких дейтаграм VoIP Voice Over IP - Голос по IP VOPS Voice Optimized Power Save - Оптимізоване для голосу збереження енергії WAN Wide Area Network - Глобальна обчислювальна мережа WSS Wireless Soft Switch - Безпровідне м'яке перемикання Тільки SIP-пристрої не мають ідентифікатора стільникового зв'язку і не можуть одержати доступ до стільникового зв'язку без ідентифікатора стільникового зв'язку. Таким чином, є необхідність міжмережевої взаємодії тільки SIP-пристроїв з мережею стільникового зв'язку. Одним рішенням є статично призначити ідентифікатор стільникового зв'язку кожному тільки SIP-пристрою, який запланував одержати доступ до мережі стільникового зв'язку. Це нестандартне рішення вимагає змін в стандартному SIPпротоколі в SIP-пристроях. У іншому рішенні, коли SIP-пристрій викликає стільниковий пристрій, виклик може бути направлений через телефонну комутовану мережу загального користування (PSTN), а в мережі PSTN виклик направляється в стільникову мережу. Це рішення привносить зайву передачу сигналів і службовий трафік, який впливає на якість передачі мови при викликах. Воно також привносить зайві витрати, оскільки виклик направляється через PSTN, а оператори PSTN стягують плату за виклик. Таким чином, існує необхідність в рішенні, яке не вимагає змін в стандартному протоколі SIP і яке не має на увазі зайву передачу сигналів і службовий трафік. Фіг.1 є загальною архітектурою системи відповідно до варіанта здійснення; Фіг.2 показує передачу обслуговування потоку виклику відповідно до варіанта здійснення; Фіг.3 показує взаємодію між обслуговуючою мобільною станцією і можливою базовою станцією відповідно до варіанта здійснення; Фіг.4 показує мобільно ініційоване установлення виклику відповідно до варіанта здійснення; Фіг.5 показує мобільно завершене установлення виклику відповідно до варіанта здійснення; Фіг.6 показує послідовність подій для процедури передачі обслуговування; Фіг.7 показує мобільно ініційоване SMS (не виклик) відповідно до варіанта здійснення; Фіг.8 показує мобільно завершене SMS (не виклик) відповідно до варіанта здійснення; Фіг.9 показує мобільно ініційоване SMS (під час викликів) відповідно до варіанта здійснення; Фіг.10 показує мобільно завершене SMS (під час викликів) відповідно до варіанта здійснення. У варіанті здійснення представлена передача обслуговування між SIP-мережею і системою стільникового зв'язку. 5 У варіанті здійснення безпровідний пристрій є пристроєм з протоколом ініціювання сеансу (SIP). Безпровідний пристрій може бути названий абонентською станцією, абонентським пристроєм, мобільною станцією, пересувною, віддаленою станцією, віддаленим терміналом, терміналом доступу, терміналом користувача, користувацьким агентом або користувацьким обладнанням. Безпровідний пристрій може бути персональним цифровим помічником (PDA), кишеньковим пристроєм, який має можливість безпровідного зв'язку, або іншим пристроєм обробки, приєднаним до безпровідного модема. Архітектура Відповідно до варіанта здійснення IP (SІР)мережа пов'язана зі стільниковою (CDMA) мережею з використанням спеціальної базової станції (або шлюзу), що іменується як SIP/IOS-шлюз. Гібридні стільникові мобільні пристрої (які також підтримують SIP) можуть надавати обслуговування в IP-мережі, поки SIP/IOS GW здійснює перетворення між протоколами SIP і CDMA і пропускає повідомлення між двома мережами. Такі гібридні пристрої мають стільникові номери (IMSI і ESN) так само, як і параметри безпеки, які дозволяють стільниковій мережі аутентифікувати ці пристрої. У цьому рішенні тільки SIP-пристрої представлені стільниковій мережі як "реальні" стільникові пристрої. Коли такий пристрій звертається до стільникової мережі, SIP/IOS GW разом з АААсервером призначить ідентифікатор стільникового зв'язку (IMSI, ESN і параметри безпеки) цьому пристрою і передасть ідентифікатор стільникового зв'язку стільниковій мережі. Загальна архітектура системи відповідно до варіанта здійснення показана на Фіг.1. Фіг.1 представляє вигляд в загальних рисах архітектури 100 міжмережевої взаємодії IP-BSC відповідно до варіанта здійснення. Ці розрізнювальні функціональні можливості включають в себе повторне використовування CDMA-підписки, вибору системи, один алгоритм аутентифікації. маршрутизацію виклику і доступ до обслуговування так само, як і стягування плати з кінцевого користувача. SIP-телефон 102 і гібридний 802.11/CDMA телефон 104 показані як SIP-область 106, що зв'язується безпровідним чином з SIPпроксі/реєстратором 108 через SIP 110, 112. SIPтелефон 102 також виконаний з можливістю здійснення зв'язку з медіа-шлюзом 120 за допомогою передачі голосу по протоколу Інтернет (VoIP). LAN наступного покоління (NGLAN) є іншим найменуванням, щоб описати SIP-мережу 106, яка пов'язана зі стільниковим оператором. SIP-проксі/реєстратор 108 здійснює зв'язок безпровідним чином з IP/CDMA-шлюзом 114 через SIP 116. Зокрема. SIP-проксі/реєстратор здійснює зв'язок безпровідним чином з SIP/IOS-шлюзом 118 IP/CDMA-шлюзу 114. SIP/IOS-шлюз 118 здійснює зв'язок з медіашлюзом 120 через MGCP 122 відповідно до варіанта здійснення. SIP/IOS-шлюз 118 здійснює зв'язок зі шлюзом 124 передачі сигналів через IOS/SIGTRAN 126. SIP/IOS-шлюз 118 здійснює 86636 6 зв'язок з домашнім ААА BVISI/ESN пулом 134 через RADIUS 136. Медіа-шлюз 120 здійснює зв'язок з IS-41 MSC 128 через РСМ/Е1 130 відповідно до варіанта здійснення. Шлюз 124 передачі сигналів здійснює зв'язок з IS-41 MSC 128 через I0S/SS7 132. Фахівцям в даній галузі техніки буде очевидно, що MSC 128 може бути іншим видом CDMA MSC і не обмежується IS-41 MSC. Коли користувач SIP реєструється в системі за допомогою тільки SIP-пристрою 102, ААА 134 аутентифікує обліковий запис користувача за ім'ям користувача і паролем. GW 114 і ААА 134 можуть призначити статичні стільникові ідентифікатори певним користувачам SIP (VIP користувачам, наприклад) в момент входу/реєстрації і можуть динамічно призначати стільникові ідентифікатори іншим користувачам SIP, коли користувачі намагаються зробити виклик в стільникову мережу, відповідно до варіанта здійснення. Коли статичні ID призначені певним користувачам, мобільно завершений виклик (зі стільникової мережі) до таких користувачів може керуватися з використанням їх статичних стільникових номерів. Відповідно до варіанта здійснення постачальник SIP (який може бути підприємством, наприклад) може купити "пакет послуг" у стільникового оператора, який містить певне число стільникових ідентифікаторів. Стільниковий оператор конфігурує ААА 134 за допомогою облікових записів користувачів, які обслуговуються оператором SIP, і буде надавати доступ до мережі стільникового зв'язку. ААА 134 також буде сконфігурований за допомогою стільникових ідентифікаторів, які будуть призначені SIP-користувачам (динамічно або статично, як згадано вище). ААА-сервер 134 реєструє дії облікових записів SIP, які повинні бути поставлені стільниковим оператором SIP-оператору з метою виставлення рахунків. Передача обслуговування У варіанті здійснення стільниковий номер діє або в CDMA-мережі, або в NGLAN. Базова мережа є досить інтелектуальною, щоб надавати обслуговування або по NGLAN, або по CDMA-мережі. У варіанті здійснення передачі обслуговування відбуваються в режимі очікування або в активному режимі. У режимі очікування, коли мобільний термінал переміщається між мережами, базова мережа знає, як дістати мобільний термінал. Активний режим підтримує передачі обслуговування від NGLAN до CDMA. У варіанті здійснення існують два номери для двох мереж. Існує номер для CDMA-мережі і номер для NGLAN. I NGLAN, і CDMA-мережі можуть спостерігатися одночасно. NGLAN-обслуговування надається з використанням NGLAN. У варіанті здійснення вихідне обслуговування конфігурується так, щоб використовувати привілейований доступ. У варіанті здійснення ID призначаються динамічно для власних ІР-пристроїв в CDMA-області. IMSI і ESN призначаються з пулу, керованого 7 центральним сервером, таким як домашній АААсервер 134, кожному власному ІР-пристрою при спробі ініціювати виклик в CDMA-пристрій. ID також призначаються SIP-викликам. Доступні численні виклики від одного і того ж ініціатора. Ініціатори ідентифікуються своїми SIP URL і SIP IDвиклику. У варіанті здійснення ID призначаються статично для власних IP-пристроїв в CDMA-області. IMSI і ESN призначаються для кожного пристрою (або частини пристроїв) в IP-області при реєстрації в SIP-області. IP-пристрої ідентифікуються своїми SIP URL. Численні виклики від SIP-пристроїв в CDMA-мережу недоступні. Фахівцям в даній галузі техніки буде очевидно, що SIP може бути замінений будь-яким іншим протоколом передачі сигналів. Ніякі зміни в 802.11 PHY або МАС-рівнях не потрібні, щоб здійснити передачі обслуговування з SIP в CDMA. Записи про рахунки узгоджуються зі стільниковим зв'язком. AKEY, ESN і IMSI використовуються для аутентифікації. RADIUS існує для аутентифікації даних. Зберігаються вид і відчуття SMS-інтеграції і підтримка додаткових послуг. Існує наявність суцільного обслуговування завдяки одночасному спостереженню мереж: SIP-мережі і CDMA-мережі. У варіанті здійснення підтримуються тригер передачі обслуговування і вибір цільового об'єкта. У варіанті здійснення передача обслуговування відбувається в межах 80 секунд, а цільовий об'єкт передачі обслуговування визначається в межах 20 мілісекунд. У варіанті здійснення координуються режими очікування між 802.11 і CDMA. Фіг.2 показує передачу обслуговування потоку 200 виклику відповідно до варіанта здійснення. Фіг.2 показує виклик по SIP 252 і виклик по CDMA 1х 254. Показані тільки мобільна станція (MS) 256, базова станція (BS) 258 джерела, центр (MSC) 260 комутації мобільного зв'язку і цільова BS 262. MS 256 відправляє повідомлення в BS 258 джерела, яке вказує, що MS 256 знаходиться за межами зони 201 покриття. Потім, відбувається підтвердження 201а передачі обслуговування між MS 256 і BS 258 джерела. BS 258 джерела відправляє повідомлення 202 вимоги передачі обслуговування в MSC 260. MSC 260 відправляє повідомлення 203 запиту передачі обслуговування в цільову BS 262. Цільова BS 262 виконує установлення 204 каналу трафіку (ТСН). Пусті кадри 205 прямого трафіку відправляються від цільової BS 262 в MS 256. Підтвердження 206 запиту передачі обслуговування відправляється від цільової BS 262 в MSC 260. Команда 207 передачі обслуговування відправляється від MSC 260 в BS 258 джерела. Повідомлення 208 оновлення напряму передачі обслуговування (UHDM) відправляється від BS 258 джерела в MS 256. Команда 209 підтвердження MS відправляється від MS 256 в BS 258 джерела. Повідомлення 210 передачі обслуговування, що почалася, відправляється від BS 258 джерела в MSC 260. MS 256 настроює 211 на їх відповідно до варіанта 86636 8 здійснення. Кадри 212 зворотного трафіку відправляються від MS 256 в цільову BS 262. MS 256 відправляє повідомлення 213 завершення передачі обслуговування (НСМ) в цільову BS 262. Цільова BS 262 відправляє завершення 214 передачі обслуговування в MSC 260. MSC 260 відправляє команду 215 очищення в BS 258 джерела. BS джерела відправляє завершення 216 очищення в MSC 260. Фіг.3 показує взаємодію під час підтвердження передачі обслуговування між обслуговуючою MS і можливою базовою станцією відповідно до варіанта здійснення. Повідомлення 201 параметрів пошуку (CFSRQM) відправляєтьсяз BS в MS 222. Повідомлення 202 прийому (CFSRSM) відправляється від MS 222 в можливу (кандидат) базову станцію 220. CFSRQM є повідомленням запиту пошуку можливої частоти, в якому базова станція інформує MS про: • Список сусідніх частот (CFNL) • Набір пошуку можливої частоти (CFSS), піднабір CFNL • Частотний діапазон і номер каналу • Період пошуку для періодичного пошуку • Порогові значення (MS Rx потужності і загапьного пілот-сигналу Ес/І0 і т. д.) • Можливість задавати пошук AMPS (інші формати можуть бути додані) • Можливість, необов'язково, синхронізувати відлік часу між MS і BS. CFSRQM також може почати пошук. CFSRSM є повідомленням у відповідь можливої частоти, в якому MS відповідає на CFSRQM про: • Час затримки пошуку цілого CFSS (прямого і зворотного) • Час затримки на кожне відвідування можливої частоти (пряме і зворотне). Час затримки може визначатися в кадрах в одному варіанті здійснення або в інтервалах в 1,25мс в іншому варіанті здійснення. Команду пошуку (CFSCNM) не треба відправляти від BS в обслуговуючу MS 222. CFSCNM є повідомленням керування пошуком можливої частоти, щоб починати і зупиняти пошуки (періодичні або одиночні). Обслуговуюча MS 222 зв'язується з можливими базовими станціями 220. Обслуговуюча MS 222 відправляє звіт (CFSRPM) можливим базовим станціям 220. CFSRPM є повідомленням-звітом про пошук можливої частоти, в якому MS повідомляє BS на обслуговуючій частоті: • MS Rx потужність на можливій частоті • Пілот-сигнали вище порога додавання (T_Add) • Відправлення в періодичному пошуку, тільки якщо загальне Ес/І0 набору пошуку можливої частоти вище порогового значення • Всі вимірювання пілот-сигналів повинні бути зроблені в межах 0,8 секунди звіту. Повідомлення загального напряму передачі обслуговування (GHDM) відправляє MS 222, GHDM включає в себе прапори, щоб визначити 9 процедуру при невдачі жорсткої передачі обслуговування (ННО). Установлення виклику Фіг.4 показує мобільно ініційоване установлення виклик} відповідно до варіанта здійснення. Фіг.5 показує мобільно завершене установлення виклику відповідно до варіанта здійснення. Фіг.6 показує процедуру реєстрації відповідно до варіанта здійснення. SMS Для гібридних пристроїв, які підтримують SMS, SMS-повідомлення тунелюються в SIPрозширених повідомленнях. Для власних SIPпристроїв IP/CDMA-шлюз використовується як SMS-проксі. IP/CDMA-шлюз керує протоколом SMS і відправляє текст в SIP-повідомленнях. Фіг.7 показує мобільно ініційоване SMS (не виклик) відповідно до варіанта здійснення. Фіг.8 показує мобільно завершене SMS (не виклик) відповідно до варіанта здійснення. Фіг.9 показує мобільно ініційоване SMS (під час викликів) відповідно до варіанта здійснення. Фіг.10 показує мобільно завершене SMS (під час викликів) відповідно до варіанта здійснення. У варіанті здійснення SIP/IOS-шлюз є спеціальним видом BSC, який підтримує інтерфейси стандартної специфікації спільного функціонування мереж (IOS) 4.21 наприклад, А1 і А2. SIP/IOSшлюз розгортається в мережі оператора і забезпечує підтримку клієнта в безпровідному модулі, щоб надати послуги стільникового зв'язку. SIP/IOS-шлюз відповідальний за перетворення між протоколами SIP і IOS. Він функціонує як SIPсервер для безпровідного пристрою і як CDMA BSC для MSC. SIP-реєстратор використовується, щоб реєструвати користувачів в SIP/WLANобласті. SIP-реєстратор підтримує перетворення між IMSI/ESN і ІР-адресою кожного користувача в SIP/WLAN-області. Медіа-шлюз (MGW) і шлюз передачі сигналів (SGW) керуються SIP/IOS-шлюзом і використовуються, щоб здійснювати зв'язок з MSC з використанням A1/SS7/T1/E1 для передачі сигналів і по А2/Т1/Е1 для передачі голосу. Шлюз передачі сигналів здійснює перетворення між SIGTRAN (ЕР) і SS7, а медіа-шлюз включає в себе вокодери і здійснює перетворення між EVRC/RTP і РСМ/Т1/Е1. Мережа включає в себе MSC (м'яке перемикання), щоб надати послуги безпровідним терміналам в режимі SIP/WLAN. Цей MSC підтримує стандартні інтерфейси IOS А1 і А2 по відношенню до MGW. Цей MSC також сполучений з мережею IS-41 для передач обслуговування в CDMA радіомережу. У варіанті здійснення SIP/IOS-шлюз 118 (з SGW) 204 здійснює перетворення між протоколами SIP/IOS і I0S/SS7. Керування підпискою Спочатку підписка на стільниковий зв'язок буде використана для того, щоб керувати послугами. Це має на увазі, що будуть використовуватися стільниковий ESN і IMSI разом з AKEY. SIP-сумісний термінал при роботі в WLANсередовищі буде використовувати SIP для пере 86636 10 дачі сигналів при обробці виклику. Він буде тунелювати підписку на стільниковий зв'язок з використанням SIP-інфраструктури передачі сигналів. У варіанті здійснення IP/CDMA GW 114 буде зберігати відповідність між Інтернет-адресою (ТСР/ІР-адреса і порт або UDP/IP-адресаі порт) і підпискою на стільниковий зв'язок в постійному резервному сховищі. Тригер передачі обслуговування Передача обслуговування відбувається, коли якість каналу зв'язку між безпровідним терміналом і SIP/IOS GW 118 є невідповідною. Зазначимо, що запуск тригера не завжди приводить до передачі обслуговування. Результат передачі обслуговування залежить від стадії пошуку. Пошук. Безпровідний термінал буде шукати нові точки доступу (АР) і вибере АР з самим сильним рівнем сигналу. Точка доступу є базовою станцією або шлюзом. Передача обслуговування буде ініційована, якщо ця АР краще, ніж поточна АР, більше ніж на рівень гістерезису. (Це для того, щоб запобігти ефекту «пінг-понгу»). Зазначимо, що частина стадії пошуку може здійснюватися перед запуском передачі обслуговування за допомогою побудови списку можливих АР (в співпраці з базою даних в IP/CDMA GW). Завершення. Безпровідний термінал встановлює з'єднання з нової АР. Це включає в себе 802.11-аутентифікацію, 802.11-асоціативне зв’язування і функції верхнього рівня. Передача обслуговування між АР є мобільно керованою як в системах 802.11 (як протилежна мобільно допоміжній передачі обслуговування, яка звичайно використовується в передачах обслуговування в стільниковому зв'язку). Етапом в передачі обслуговування є генерація тригера передачі обслуговування, який, по суті, говорить, що якість поточного каналу зв'язку є невідповідною. На основі тригера передачі обслуговування передача обслуговування виконується в CDMA-мережу або в іншу АР. Саме виконання передачі обслуговування залежить від списку можливих АР, який зберігається в безпровідному терміналі. Фінальним етапом в передачі обслуговування є виконання передачі обслуговування, яке має на увазі установлення нового голосового маршруту і завершення старого голосового маршруту. Виконання передачі обслуговування Виконання передачі обслуговування в режимі розмови. Список можливих АР сортується на основі інформаційних елементів для кожного кандидата. Якщо рівень сигналу АР на вершині списку достатній, здійснюється спроба передачі обслуговування в АР на вершині списку. Якщо передача обслуговування не вдається, безпровідний термінал намагається зв'язатися з наступною АР по списку кандидатів і продовжує цей процес, поки не закінчиться час, або не буде зроблене максимальне число спроб передачі обслуговування. Виконання передачі обслуговування в неробочому режимі Безпровідний термінал виходить з режиму збереження енергії 802.11 і сканує всі канали, дій 11 сні для керування регулюванням області, щоб створити список можливих АР, і сортує список згідно з правилами. Якщо передача обслуговування не вдається, безпровідний термінал намагається зв'язатися з наступною АР по списку кандидатів і продовжує цей процес, поки не закінчиться час, або не буде зроблене максимальне число спроб передачі обслуговування. Безпровідний термінал відправляє сигнал доступності при завершенні кожної передачі обслуговування. Цей сигнал доступності включає в себе час, взятий для завершення передачі обслуговування, і використовується IP/CDMA GW, щоб оновити його базу даних. Після того, як передача обслуговування завершується (успішний обмін повідомленнями з IP/CDMA GW), безпровідний термінал перемикається зворотно в режим збереження енергії 802.11. Точний механізм передачі обслуговування залежить від рівня безпеки, здійсненого в розгортанні WLAN. Передача обслуговування без захисту Першим розглядається найпростіший випадок, в якому немає установок безпеки, або використовуються тільки установки WEP-безпеки. Для цих простих випадків процес передачі обслуговування включає наступні етапи. Відправка запиту на аутентифікацію, одержання відповіді аутентифікації. Існує стадія, де використовується WEP-ключ, якщо він призначений. Безпровідний термінал одержує WEP-ключ з бази даних IP/CDMA GW або локальної бази даних в безпровідному терміналі. Відправка асоціативного запиту, одержання асоціативної відповіді. Використання протоколу між АР, щоб інформувати стару АР, щоб видалити безпровідний термінал з її списку. Використання SNAP, щоб інформувати комутатор в підмережі АР, щоб відправити пакети для безпровідного термінала нової АР. Передача обслуговування із захистом Захист здійснюється з використанням стандарту 802.1х, який визначає роботу ΕΑΡ (протокол розширеної аутентифікації) в 802-мережах. Передача обслуговування з 802.11 в 1х в голосовому режимі Передача обслуговування в активному стані характеризує передачу обслуговування з режиму роботи 802.11 у власний режим 1xRTT. Приймається рішення між передачами обслуговування між АР і CDMA. Коли поточна АР має низький рівень сигналу, нам треба вирішити, чи передавати обслуговування CDMA-мережі або WLAN. Наприклад, в домашній WLAN (тільки з однією АР) спроба передати обслуговування в альтернативну АР буде мати результатом додаткову затримку, а передача обслуговування в CDMA-мережу робиться настільки швидко, наскільки канал зв'язку WLAN гіршає відповідно до варіанта здійснення. З іншого боку, при розгортанні системи рівня підприємства ймовірно повинно бути багато АР, і передача обслуговування в альтернативну АР повинна бути зроблена раніше, ніж буде зроблена передача обслуговування в CDMA-мережу. 86636 12 У випадку, коли сканування, виконане під час виклику (або перед тим, як виклик почався), вказує, що інші АР недоступні, рішення між WLAN і CDMA ясне, і передача обслуговування повинна бути в CDMA. Однак, коли присутні інші АР, нам необхідно вирішити, чи передавати обслуговування WLAN або CDMA. Це рішення є важливим, тому що: • передача обслуговування в WLAN максимізує використання вільного спектра • передача обслуговування в WLAN може викликати додаткову затримку, якщо необхідно одержати нову IP-адресу, або якщо розгортання WLAN приводить в результаті до додаткової затримки. База даних IP/CDMA GW допомагає безпровідному терміналу вирішити, чи повинна бути передача обслуговування в WLAN або в CDMA. Робиться спроба передачі обслуговування в режимі розмови від WLAN в CDMA, якщо існує тригер для передачі обслуговування від WLAN в CDMA, або якщо рівень надійності 4 АР з рівнем сигналу не вище порогового значення. Основи передачі обслуговування від WLAN в CDMA Перед передачею обслуговування користувацький термінал застосовує стек протоколів SIP по IP по 802.11 в площині передачі сигналів так само, як і стек VoIP в площині трафіку. Після того, як процедура передачі обслуговування завершена, термінал користувача застосовує стек протоколів передачі сигналів IS-2000 1xRTT в площині передачі сигналів так само, як і обробку голосу власного IS-2000 1xRTT в площині трафіку. Цільова BTS CDMA, цільова BSC CDMA і цільовий MSC IS-41 є стандартними компонентами. Взаємодія GW IP/CDMA з MSC IS-41 за допомогою процедури передачі обслуговування відповідає специфікаціям IS-41 і IOS. Розгортання дозволене і потрібне тільки в IP/CDMA GW і терміналі користувача. Під час голосового виклику в режимі роботи 802.11 безпровідний термінал може спостерігати обидві мережі (802.11, CDMA). Якщо потужність прийому 802.11 падає нижче визначеного порогового значення, безпровідний термінал повинен повідомити потужність прийому обох мереж шлюзу GW IP/CDMA. GW IP/CDMA може потім викликати процедуру міжсистемної передачі обслуговування в CDMA. Отже, ця процедура передачі обслуговування є мобільно допоміжною. Як частина цієї процедури, GW IP/CDMA повинен ретранслювати команду передачі, яка прийнята від MSC IS-41, терміналу користувача. Термінал користувача повинен потім завершити свою роботу в режимі роботи 802.11, настроїтися на режим 1xRTT, запустити свій стек протоколів CDMA в активний режим і виконати стандартну послідовність передачі обслуговування CDMA разом з цільовою базовою станцією. Передача обслуговування від WLAN в CDMA може бути здійснена в двох випадках: коли існує тригер для передачі обслуговування від WLAN в CDMA, або коли передача обслуговування між АР 13 не вдається, закінчуючись запитом передачі обслуговування в CDMA-мережу. Тригер для передачі обслуговування від WLAN в CDMA генерується, коли зустрічається будь-які з наступних умов. • Пакети не приймаються по низхідній лінії зв'язку протягом Порогового_значенія_таймауту_передачі_обслуговування (Handoff_Timeout_Threshold) • Частка пропущених пакетів по ходу трафіку перевищує Порогове_значення_загублених_пакетів_при_передачі_обслуговування (Handoff_Packet_Loss_Handoff). Окрема мережа RF і програмно-апаратні засоби будуть використовуватися терміналом користувача для кожного режиму роботи (802.11, CDMA). Під час виклику 802.11 термінал користувача повинен періодично спостерігати обидві мережі і 802.11, і CDMA, з використанням роздільних апаратних засобів. Безпровідний термінал повинен спробувати захопити канал пілот-сигналу CDMAсистеми. Після одержання першого каналу пілотсигналу безпровідний термінал також повинен захопити пов'язані канали синхронізації і пошукового зв'язку, щоб одержати інформацію про синхроні 86636 14 зацію, пару SID і NED, повідомлення про список сусідів і BASE_ID для CDMA-системи. Згодом безпровідний термінал повинен залишатися в скороченому різновиді режиму очікування CDMA з нульовим індексом циклу часових інтервалів і виконувати передачі обслуговування всусідні стільники в режимі очікування, коли необхідно. Безпровідний термінал повинен зберігати список 4 самих сильних прийнятих каналів пілот-сигналу і зміщення їх пов'язаного PN, потужність прийому і BASE_ID. IP/CDMA GW може знаходитися у віддаленому місцеположенні від цільового CDMA-стільника для передачі обслуговування. У результаті і на відміну від власного CDMA, IP/CDMA GW не здатний визначити унікальну ідентифікацію цільового CDMAстільника на основі тільки зміщення PN. Тому безпровідний термінал повинен захопити канал пошукового зв'язку цільового стільника і одержати BASE_ID з повідомлення про параметри системи. Щоб повторно використати стандартну CDMAсхему і здійснення, безпровідний термінал повинен залишатися в різновиді режиму очікування, згаданому вище. Це може викликати невеликі витрати батарей, але значно спрощує здійснення. 15 86636 16 17 86636 18 19 Комп’ютерна верстка А. Рябко 86636 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
