Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла

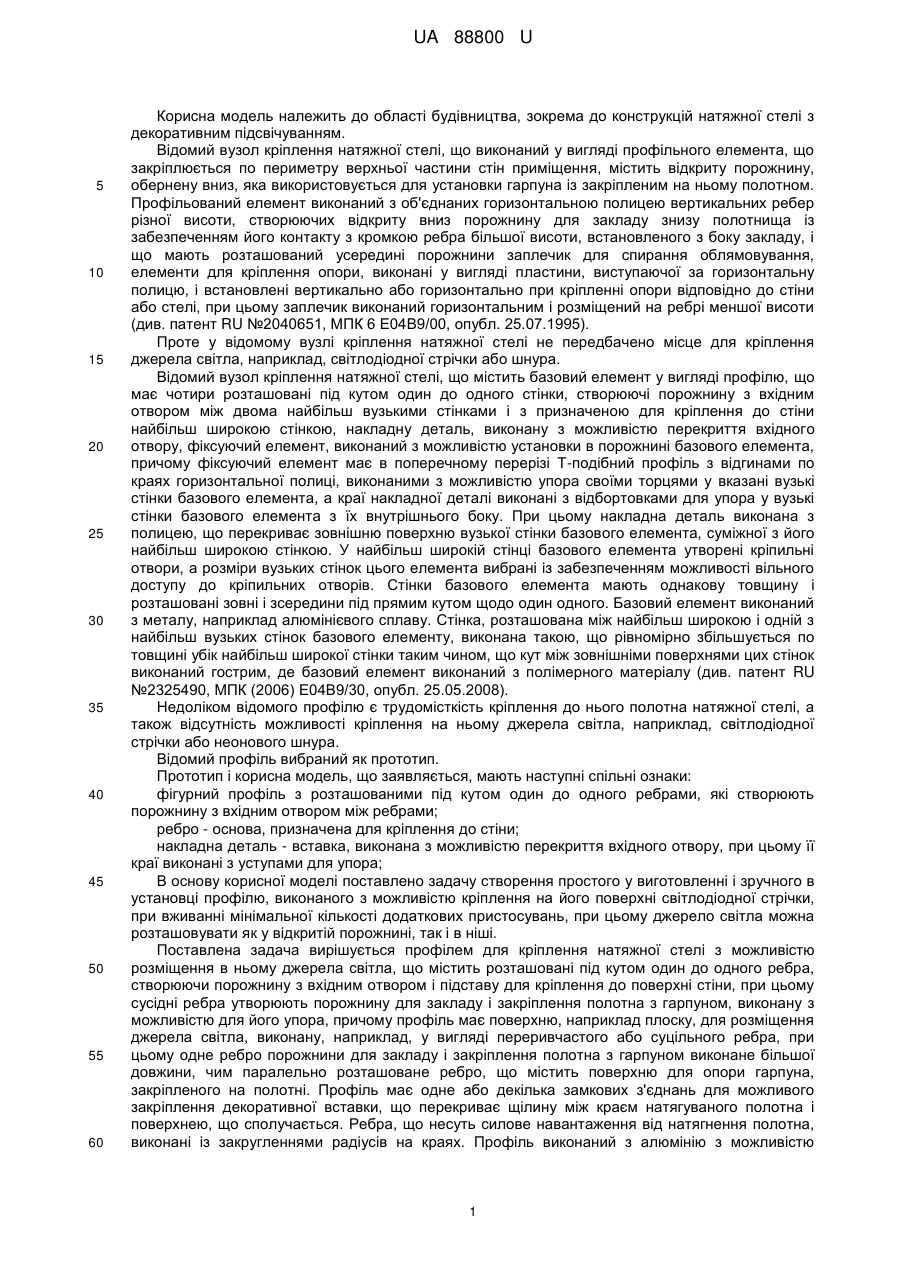

Реферат: Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла, що містить основу для кріплення до стіни та/або стелі, ребра різної довжини, розташовані під кутом один до одного, які створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його упора, причому профіль має поверхню, наприклад плоску, для розміщення джерела світла, виконану, наприклад, у вигляді переривчастого або суцільного ребра. UA 88800 U (54) ПРОФІЛЬ ДЛЯ КРІПЛЕННЯ НАТЯЖНОЇ СТЕЛІ З МОЖЛИВІСТЮ РОЗМІЩЕННЯ НА НЬОМУ ДЖЕРЕЛА СВІТЛА UA 88800 U UA 88800 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, зокрема до конструкцій натяжної стелі з декоративним підсвічуванням. Відомий вузол кріплення натяжної стелі, що виконаний у вигляді профільного елемента, що закріплюється по периметру верхньої частини стін приміщення, містить відкриту порожнину, обернену вниз, яка використовується для установки гарпуна із закріпленим на ньому полотном. Профільований елемент виконаний з об'єднаних горизонтальною полицею вертикальних ребер різної висоти, створюючих відкриту вниз порожнину для закладу знизу полотнища із забезпеченням його контакту з кромкою ребра більшої висоти, встановленого з боку закладу, і що мають розташований усередині порожнини заплечик для спирання облямовування, елементи для кріплення опори, виконані у вигляді пластини, виступаючої за горизонтальну полицю, і встановлені вертикально або горизонтально при кріпленні опори відповідно до стіни або стелі, при цьому заплечик виконаний горизонтальним і розміщений на ребрі меншої висоти (див. патент RU №2040651, МПК 6 Е04В9/00, опубл. 25.07.1995). Проте у відомому вузлі кріплення натяжної стелі не передбачено місце для кріплення джерела світла, наприклад, світлодіодної стрічки або шнура. Відомий вузол кріплення натяжної стелі, що містить базовий елемент у вигляді профілю, що має чотири розташовані під кутом один до одного стінки, створюючі порожнину з вхідним отвором між двома найбільш вузькими стінками і з призначеною для кріплення до стіни найбільш широкою стінкою, накладну деталь, виконану з можливістю перекриття вхідного отвору, фіксуючий елемент, виконаний з можливістю установки в порожнині базового елемента, причому фіксуючий елемент має в поперечному перерізі Т-подібний профіль з відгинами по краях горизонтальної полиці, виконаними з можливістю упора своїми торцями у вказані вузькі стінки базового елемента, а краї накладної деталі виконані з відбортовками для упора у вузькі стінки базового елемента з їх внутрішнього боку. При цьому накладна деталь виконана з полицею, що перекриває зовнішню поверхню вузької стінки базового елемента, суміжної з його найбільш широкою стінкою. У найбільш широкій стінці базового елемента утворені кріпильні отвори, а розміри вузьких стінок цього елемента вибрані із забезпеченням можливості вільного доступу до кріпильних отворів. Стінки базового елемента мають однакову товщину і розташовані зовні і зсередини під прямим кутом щодо один одного. Базовий елемент виконаний з металу, наприклад алюмінієвого сплаву. Стінка, розташована між найбільш широкою і одній з найбільш вузьких стінок базового елементу, виконана такою, що рівномірно збільшується по товщині убік найбільш широкої стінки таким чином, що кут між зовнішніми поверхнями цих стінок виконаний гострим, де базовий елемент виконаний з полімерного матеріалу (див. патент RU №2325490, МПК (2006) Е04В9/30, опубл. 25.05.2008). Недоліком відомого профілю є трудомісткість кріплення до нього полотна натяжної стелі, а також відсутність можливості кріплення на ньому джерела світла, наприклад, світлодіодної стрічки або неонового шнура. Відомий профіль вибраний як прототип. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: фігурний профіль з розташованими під кутом один до одного ребрами, які створюють порожнину з вхідним отвором між ребрами; ребро - основа, призначена для кріплення до стіни; накладна деталь - вставка, виконана з можливістю перекриття вхідного отвору, при цьому її краї виконані з уступами для упора; В основу корисної моделі поставлено задачу створення простого у виготовленні і зручного в установці профілю, виконаного з можливістю кріплення на його поверхні світлодіодної стрічки, при вживанні мінімальної кількості додаткових пристосувань, при цьому джерело світла можна розташовувати як у відкритій порожнині, так і в ніші. Поставлена задача вирішується профілем для кріплення натяжної стелі з можливістю розміщення в ньому джерела світла, що містить розташовані під кутом один до одного ребра, створюючи порожнину з вхідним отвором і підставу для кріплення до поверхні стіни, при цьому сусідні ребра утворюють порожнину для закладу і закріплення полотна з гарпуном, виконану з можливістю для його упора, причому профіль має поверхню, наприклад плоску, для розміщення джерела світла, виконану, наприклад, у вигляді переривчастого або суцільного ребра, при цьому одне ребро порожнини для закладу і закріплення полотна з гарпуном виконане більшої довжини, чим паралельно розташоване ребро, що містить поверхню для опори гарпуна, закріпленого на полотні. Профіль має одне або декілька замкових з'єднань для можливого закріплення декоративної вставки, що перекриває щілину між краєм натягуваного полотна і поверхнею, що сполучається. Ребра, що несуть силове навантаження від натягнення полотна, виконані із закругленнями радіусів на краях. Профіль виконаний з алюмінію з можливістю 1 UA 88800 U 5 10 15 20 25 30 35 40 45 50 55 використання на криволінійних ділянках. Поверхня для джерела світла виконана під світлодіодну стрічку з можливістю кріплення світлодіодної стрічки за допомогою клейового складу, а як підстава для кріплення профілю до двох взаємно перпендикулярним поверхням використовують профіль з крайніми двома взаємно перпендикулярними ребрами. Джерело світла виконане у вигляді світлодіодної стрічки та/або неонового шнура. Світлодіодна стрічка закріплена за допомогою клею. Розташування джерела світла в ніші дає привабливіший для декорування інтер'єру ефект, візуально демонструючи "паріння" натягнутого полотна. Таким чином, за рахунок розташування джерела світла в ніші, створеній завдяки формі профілю, периметр в місці примикання полотна до стіни підсвічуватиметься. Технічним результатом запропонованого рішення є створення прихованого розміщення джерела світла, яке здійснюється за рахунок профілю для монтажу натяжної стелі, а також спрощення і прискорення монтажу підвісної стелі. Запропонована корисна модель ілюструється кресленнями. На фігурі 1 приведений вигляд профілю, що заявляється, закріпленого на стелі (в розрізі). На фігурах 2-15 показані схеми монтажу натяжної стелі з різними варіантами даного профілю. Профіль для кріплення натяжної стелі з можливістю розміщення в ніші джерела світла містить вертикально або горизонтально розташовану основу 1 (див. фіг. 1-15) для кріплення до поверхні, полицю 2 для розміщення джерела світла, виконану у вигляді переривистого або суцільного ребра. Зовнішнє ребро 3 та внутрішнє ребро 4 утворюють порожнину 5 для закладу і закріплення гарпуна 6, розташованого на полотні 7. Таким чином порожнина 5 утворена ребрами 3 та 4. Для додання жорсткості ребру 3 виконані місцеві потовщення 8 форми радіуса в перерізі. Ребро 4 забезпечено поверхнею 9 для упора гарпуна 6. На полиці 2 кріпиться джерело світла, наприклад світлодіодна стрічка 10, яку можна закривати накладною деталлю 11 у вигляді вставки. Основа 1 кріпиться до стіни та/або стелі 12 гвинтами 13. Монтаж натяжної стелі здійснюється таким чином. Основа 1 жорстко закріплюється до стіни та/або стелі 12 приміщень по його периметру гвинтами 13. На полиці 2 кріпиться або приклеюється світлодіодна стрічка 10 (див. фіг. 1) і з'єднується з джерелом електроживлення. Розкроєне полотно 7 із закріпленим по його периметру гарпуном 6, кріпиться шляхом закладу в порожнину 5 до упора об ребро 4, що має виступаючу поверхню 9. Після натягнення полотна 7 проводиться кріплення декоративної вставки 11, виконаною з можливістю кріплення за допомогою замкових з'єднань, краї якої виконані з уступами для упора. Декоративна вставка 11 виконана у вигляді світлопропускаючого пластифікованого і екструдованого елемента. Завдяки такій формі профілю для натяжного потолка досягається візуальний ефект "паріння". Корисна модель може використовуватися на криволінійних ділянках. Для цього необхідно лише виконати пропили в необхідних місцях профілю, після чого профіль легко згинається в потрібну сторону. При монтажі підвісної стелі з використанням профілю, що заявляється, створюється візуальний ефект того, що полотно ні за що не закріплене і встановлене незалежно від поверхні стін. Цей ефект створює нові можливості в області декорування і дизайну внутрішньої обробки приміщень. А можливість розташування декоративного джерела світла дозволяє відкрити нові практичні можливості в створенні елементів світлового дизайну. Корисна модель дозволяє вибрати найбільш оптимальний кут для створення даного ефекту підсвічування. Корисна модель вирішує відразу декілька завдань, які були неможливо вирішити до її появи, а всі відомі рішення пов'язані з вкладенням великих трудових і тимчасових витрат. Це можливість створити нішу та приховати джерело світла при менших труднощах монтажу, чим це можна реалізувати за допомогою бруса, листового пластика або фанери, закріпленої до стелі. Декоративна вставка є напівпрозорим молдингом, який розсіює промені світлового потоку по всій довжині. Особливо актуальне вживання даної декоративної вставки при монтажі світлодіодних стрічок яскравістю не більше 300 ЛМ (люмен) на метр погонний. Корисна модель може бути широко застосовна не лише для приміщень клубів, кафе, барів, ресторанів, готелів, але і для оформлення житлових кімнат, що робить її вживання універсальним. Можливість створення нових декоративних і світлових елементів, створення як другорядного освітлення при використанні менш яскравих джерел світла, так і створення основного освітлення за рахунок розміщення яскравіших джерел світла. Корисна модель дозволяє використовувати світлодіодну стрічку для освітлення приміщення, а різні кольори підсвічування дозволяють варіювати колірну гамму, що особливо важливе для приміщень клубів, кафе, ресторанів, дискотек. Корисна модель, що заявляється, відкриває дизайнерам інтер'єру різні можливості створення неповторних світлових ефектів, що до цього 2 UA 88800 U не використовувалося. Профіль, що заявляється, створює "стелю, що парує", що є новим ефектом при оформленні приміщень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла, що містить основу для кріплення до стіни та/або стелі, ребра різної довжини, розташовані під кутом один до одного, які створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його упора, який відрізняється тим, що профіль має поверхню, наприклад плоску, для розміщення джерела світла, виконану, наприклад, у вигляді переривчастого або суцільного ребра. 2. Профіль за п. 1, який відрізняється тим, що одне ребро порожнини для закладу і закріплення полотна з гарпуном виконане більшої довжини, ніж паралельно розташоване ребро, що містить поверхню для опори гарпуна, закріпленого на полотні. 3. Профіль за п. 1, який відрізняється тим, що має одне або декілька замкових з'єднань для можливого закріплення декоративної вставки, що перекриває щілину між краєм натягуваного полотна і поверхнею, що сполучається. 4. Профіль за п. 1, який відрізняється тим, що ребра, які несуть силове навантаження від натягнення полотна, виконані із закругленнями радіусів на краях для розподілу навантаження. 5. Профіль за п. 1, який відрізняється тим, що виконаний з алюмінію. 6. Профіль за п. 1, який відрізняється тим, що виконаний з можливістю використання на криволінійних ділянках. 7. Профіль за п. 1, який відрізняється тим, що поверхня для джерела світла виконана під світлодіодну стрічку та/або неоновий шнур. 8. Профіль за п. 1, який відрізняється тим, що забезпечений накладною деталлю у вигляді вставки, виконаної з можливістю перекриття вхідного отвору і кріплення за допомогою замкових з'єднань, а її краї виконані з уступами для упора. 3 UA 88800 U 4 UA 88800 U 5 UA 88800 U 6 UA 88800 U 7 UA 88800 U 8 UA 88800 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
