Вузол кріплення натяжної стелі

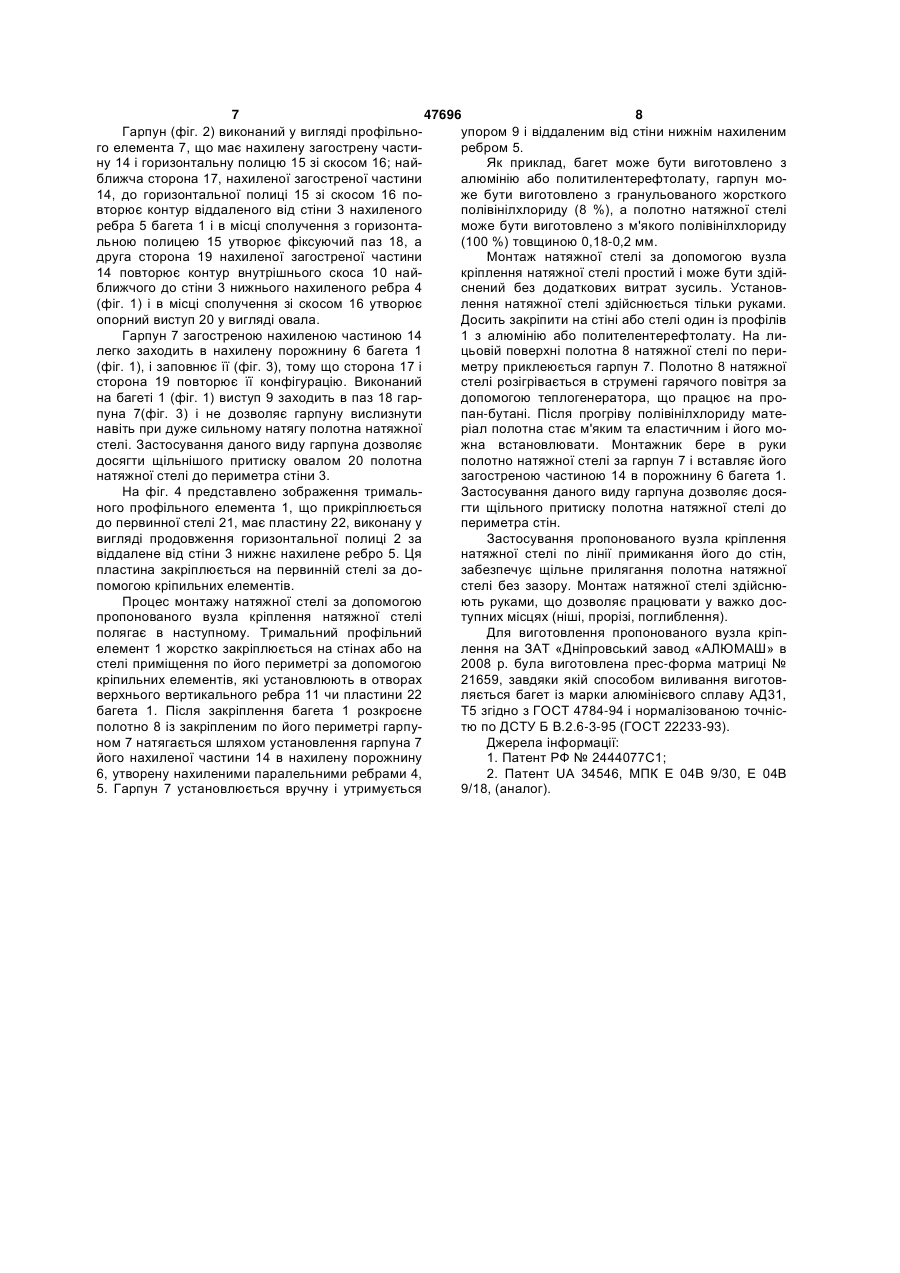

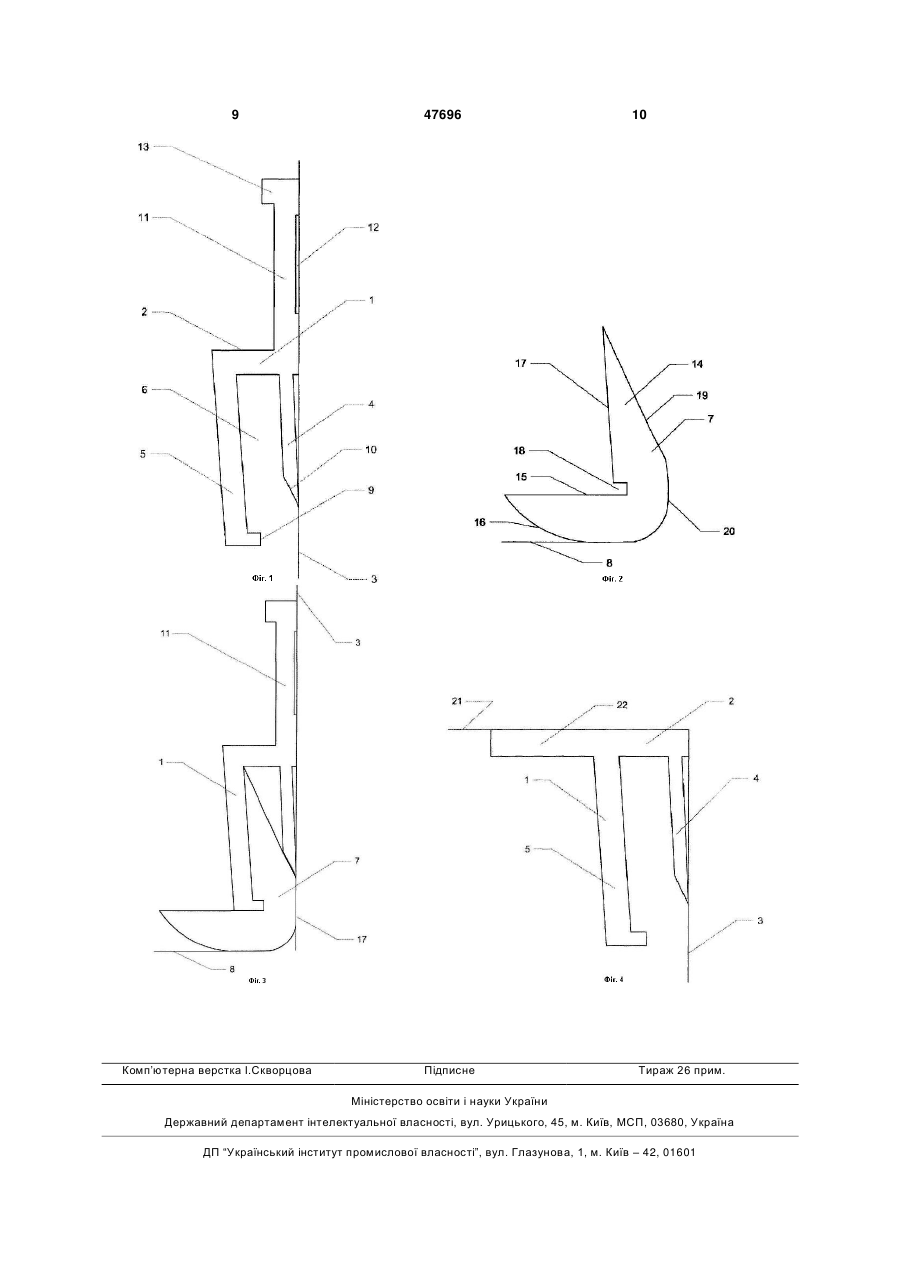

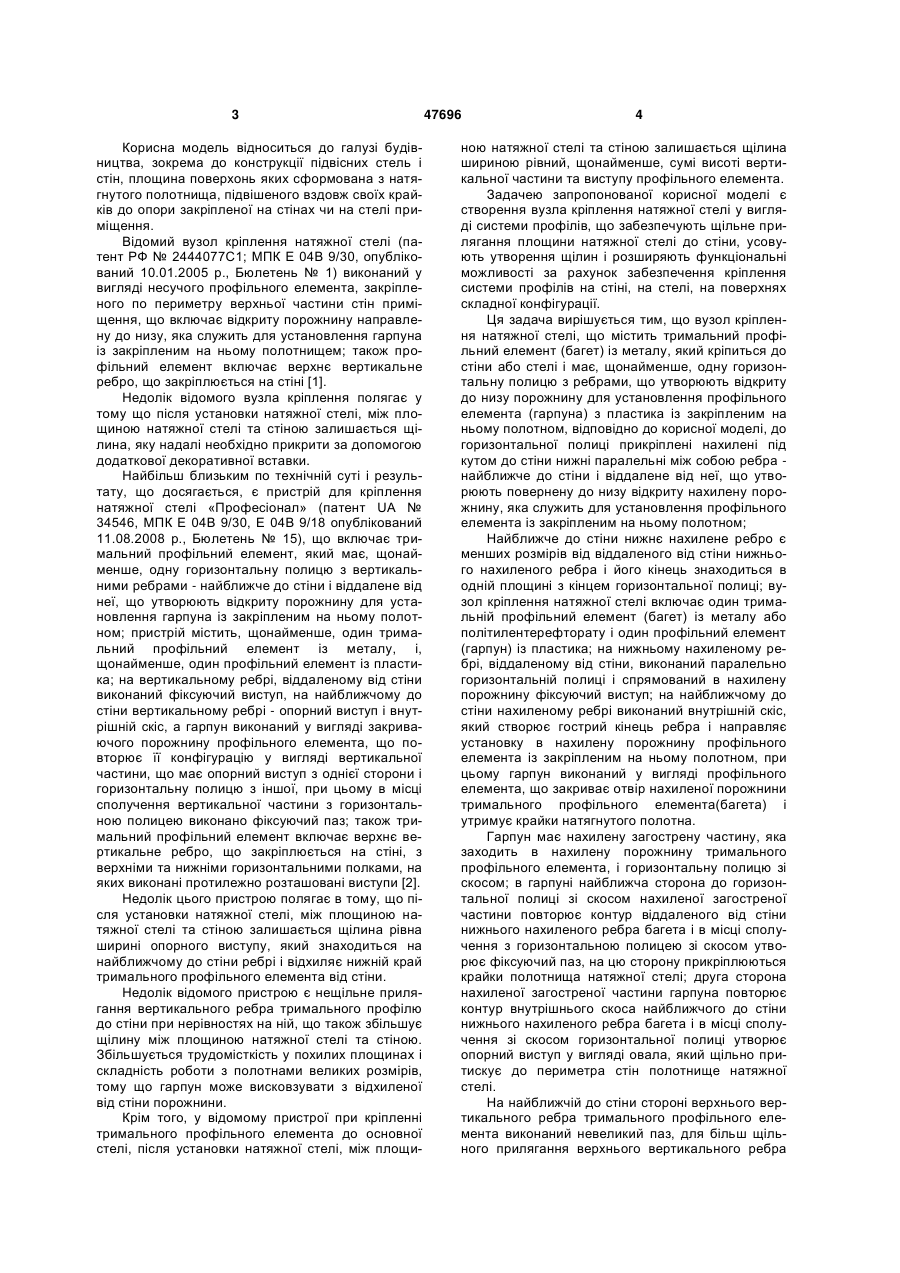

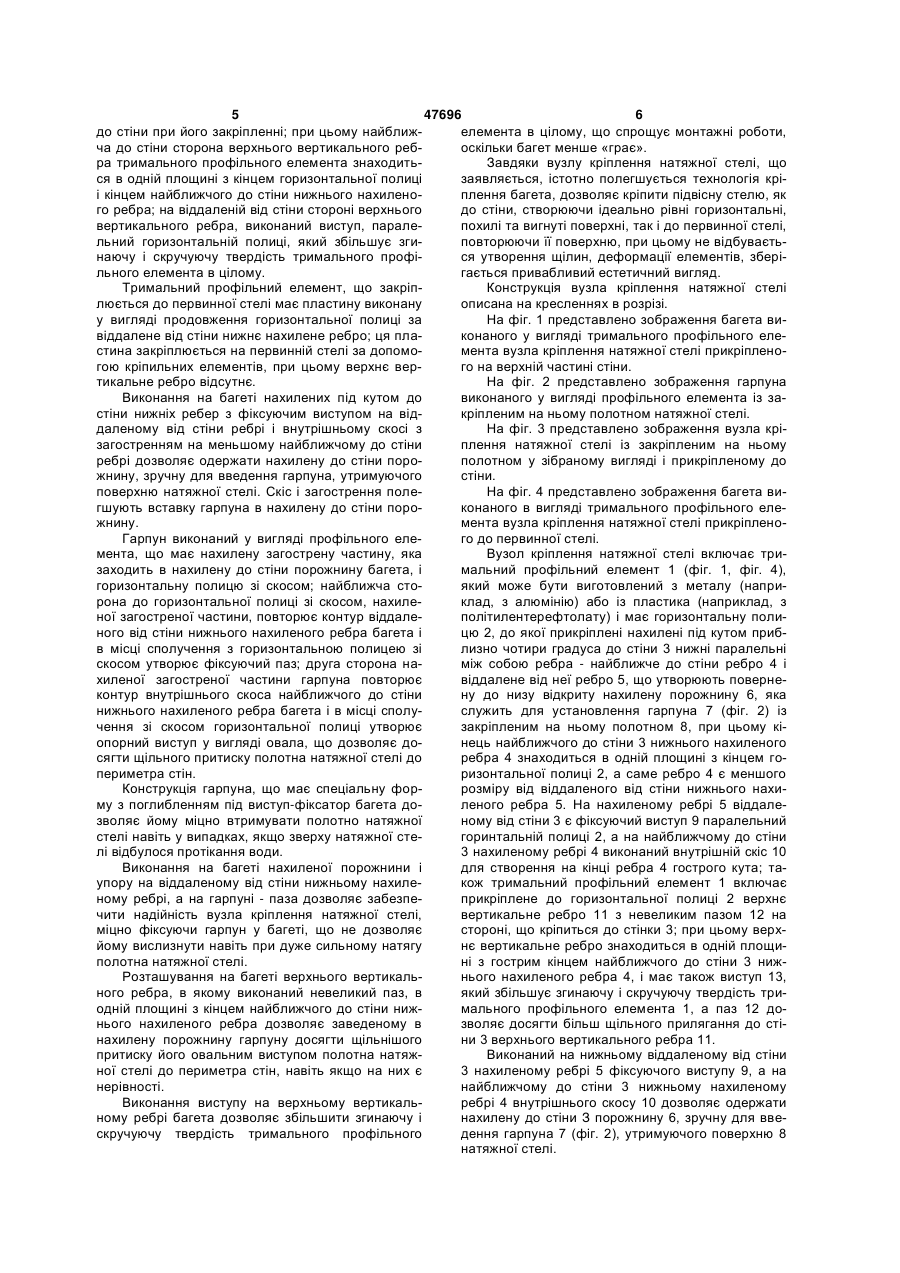

1. Вузол кріплення натяжної стелі, що містить тримальний профільний елемент (багет) із металу, який кріпиться до стіни або стелі, має щонайменше одну горизонтальну полицю з ребрами, що утворюють відкриту до низу порожнину для установлення профільного елемента (гарпуна) з пластику із закріпленим на ньому полотном, і одне верхнє вертикальне ребро, який відрізняється тим, що до горизонтальної полиці прикріплені нахилені під кутом до стіни нижні паралельні між собою ребра - найближче до стіни і віддалене від неї, що утворюють повернену до низу відкриту нахилену порожнину, яка служить для установлення гарпуна із закріпленим на ньому полотном, найближче до стіни нижнє нахилене ребро є менших розмірів від віддаленого від стіни нижнього нахиленого ребра і його кінець знаходиться в одній площині з кінцем полиці, вузол кріплення натяжної стелі включає один тримальний профільний елемент (багет) із металу або поліетилентерефталату і один профільний елемент із пластику, на нижньому нахиленому ребрі, віддаленому від стіни, виконаний паралельно полиці і спрямований в нахилену порожнину фіксуючий виступ, на найближчому до стіни нахиленому ребрі виконаний внутрішній скіс, який створює гострий кінець ребра і направляє установку в нахилену порожнину гарпуна з закріпленим на ньому полотном, при цьому гарпун виконаний у вигляді профільного елемента, що закриває отвір нахиленої порожнини тримального профільного елемента (багета), і утримує крайки натягнутого полотна. 2. Вузол кріплення натяжної стелі за п. 1, який відрізняється тим, що гарпун має нахилену загост 2 (19) 1 3 Корисна модель відноситься до галузі будівництва, зокрема до конструкції підвісних стель і стін, площина поверхонь яких сформована з натягнутого полотнища, підвішеного вздовж своїх крайків до опори закріпленої на стінах чи на стелі приміщення. Відомий вузол кріплення натяжної стелі (патент РФ № 2444077С1; МПК Е 04В 9/30, опублікований 10.01.2005 p., Бюлетень № 1) виконаний у вигляді несучого профільного елемента, закріпленого по периметру верхньої частини стін приміщення, що включає відкриту порожнину направлену до низу, яка служить для установлення гарпуна із закріпленим на ньому полотнищем; також профільний елемент включає верхнє вертикальне ребро, що закріплюється на стіні [1]. Недолік відомого вузла кріплення полягає у тому що після установки натяжної стелі, між площиною натяжної стелі та стіною залишається щілина, яку надалі необхідно прикрити за допомогою додаткової декоративної вставки. Найбільш близьким по технічній суті і результату, що досягається, є пристрій для кріплення натяжної стелі «Професіонал» (патент UA № 34546, МПК Е 04В 9/30, Е 04В 9/18 опублікований 11.08.2008 p., Бюлетень № 15), що включає тримальний профільний елемент, який має, щонайменше, одну горизонтальну полицю з вертикальними ребрами - найближче до стіни і віддалене від неї, що утворюють відкриту порожнину для установлення гарпуна із закріпленим на ньому полотном; пристрій містить, щонайменше, один тримальний профільний елемент із металу, і, щонайменше, один профільний елемент із пластика; на вертикальному ребрі, віддаленому від стіни виконаний фіксуючий виступ, на найближчому до стіни вертикальному ребрі - опорний виступ і внутрішній скіс, а гарпун виконаний у вигляді закриваючого порожнину профільного елемента, що повторює її конфігурацію у вигляді вертикальної частини, що має опорний виступ з однієї сторони і горизонтальну полицю з іншої, при цьому в місці сполучення вертикальної частини з горизонтальною полицею виконано фіксуючий паз; також тримальний профільний елемент включає верхнє вертикальне ребро, що закріплюється на стіні, з верхніми та нижніми горизонтальними полками, на яких виконані протилежно розташовані виступи [2]. Недолік цього пристрою полягає в тому, що після установки натяжної стелі, між площиною натяжної стелі та стіною залишається щілина рівна ширині опорного виступу, який знаходиться на найближчому до стіни ребрі і відхиляє нижній край тримального профільного елемента від стіни. Недолік відомого пристрою є нещільне прилягання вертикального ребра тримального профілю до стіни при нерівностях на ній, що також збільшує щілину між площиною натяжної стелі та стіною. Збільшується трудомісткість у похилих площинах і складність роботи з полотнами великих розмірів, тому що гарпун може висковзувати з відхиленої від стіни порожнини. Крім того, у відомому пристрої при кріпленні тримального профільного елемента до основної стелі, після установки натяжної стелі, між площи 47696 4 ною натяжної стелі та стіною залишається щілина шириною рівний, щонайменше, сумі висоті вертикальної частини та виступу профільного елемента. Задачею запропонованої корисної моделі є створення вузла кріплення натяжної стелі у вигляді системи профілів, що забезпечують щільне прилягання площини натяжної стелі до стіни, усовують утворення щілин і розширяють функціональні можливості за рахунок забезпечення кріплення системи профілів на стіні, на стелі, на поверхнях складної конфігурації. Ця задача вирішується тим, що вузол кріплення натяжної стелі, що містить тримальний профільний елемент (багет) із металу, який кріпиться до стіни або стелі і має, щонайменше, одну горизонтальну полицю з ребрами, що утворюють відкриту до низу порожнину для установлення профільного елемента (гарпуна) з пластика із закріпленим на ньому полотном, відповідно до корисної моделі, до горизонтальної полиці прикріплені нахилені під кутом до стіни нижні паралельні між собою ребра найближче до стіни і віддалене від неї, що утворюють повернену до низу відкриту нахилену порожнину, яка служить для установлення профільного елемента із закріпленим на ньому полотном; Найближче до стіни нижнє нахилене ребро є менших розмірів від віддаленого від стіни нижнього нахиленого ребра і його кінець знаходиться в одній площині з кінцем горизонтальної полиці; вузол кріплення натяжної стелі включає один тримальній профільний елемент (багет) із металу або політилентерефторату і один профільний елемент (гарпун) із пластика; на нижньому нахиленому ребрі, віддаленому від стіни, виконаний паралельно горизонтальній полиці і спрямований в нахилену порожнину фіксуючий виступ; на найближчому до стіни нахиленому ребрі виконаний внутрішній скіс, який створює гострий кінець ребра і направляє установку в нахилену порожнину профільного елемента із закріпленим на ньому полотном, при цьому гарпун виконаний у вигляді профільного елемента, що закриває отвір нахиленої порожнини тримального профільного елемента(багета) і утримує крайки натягнутого полотна. Гарпун має нахилену загострену частину, яка заходить в нахилену порожнину тримального профільного елемента, і горизонтальну полицю зі скосом; в гарпуні найближча сторона до горизонтальної полиці зі скосом нахиленої загостреної частини повторює контур віддаленого від стіни нижнього нахиленого ребра багета і в місці сполучення з горизонтальною полицею зі скосом утворює фіксуючий паз, на цю сторону прикріплюються крайки полотнища натяжної стелі; друга сторона нахиленої загостреної частини гарпуна повторює контур внутрішнього скоса найближчого до стіни нижнього нахиленого ребра багета і в місці сполучення зі скосом горизонтальної полиці утворює опорний виступ у вигляді овала, який щільно притискує до периметра стін полотнище натяжної стелі. На найближчій до стіни стороні верхнього вертикального ребра тримального профільного елемента виконаний невеликий паз, для більш щільного прилягання верхнього вертикального ребра 5 47696 6 до стіни при його закріпленні; при цьому найближелемента в цілому, що спрощує монтажні роботи, ча до стіни сторона верхнього вертикального ребоскільки багет менше «грає». ра тримального профільного елемента знаходитьЗавдяки вузлу кріплення натяжної стелі, що ся в одній площині з кінцем горизонтальної полиці заявляється, істотно полегшується технологія кріі кінцем найближчого до стіни нижнього нахиленоплення багета, дозволяє кріпити підвісну стелю, як го ребра; на віддаленій від стіни стороні верхнього до стіни, створюючи ідеально рівні горизонтальні, вертикального ребра, виконаний виступ, паралепохилі та вигнуті поверхні, так і до первинної стелі, льний горизонтальній полиці, який збільшує згиповторюючи її поверхню, при цьому не відбуваєтьнаючу і скручуючу твердість тримального профіся утворення щілин, деформації елементів, зберільного елемента в цілому. гається привабливий естетичний вигляд. Тримальний профільний елемент, що закріпКонструкція вузла кріплення натяжної стелі люється до первинної стелі має пластину виконану описана на кресленнях в розрізі. у вигляді продовження горизонтальної полиці за На фіг. 1 представлено зображення багета вивіддалене від стіни нижнє нахилене ребро; ця плаконаного у вигляді тримального профільного елестина закріплюється на первинній стелі за допомомента вузла кріплення натяжної стелі прикріпленогою кріпильних елементів, при цьому верхнє верго на верхній частині стіни. тикальне ребро відсутнє. На фіг. 2 представлено зображення гарпуна Виконання на багеті нахилених під кутом до виконаного у вигляді профільного елемента із застіни нижніх ребер з фіксуючим виступом на відкріпленим на ньому полотном натяжної стелі. даленому від стіни ребрі і внутрішньому скосі з На фіг. 3 представлено зображення вузла крізагостренням на меньшому найближчому до стіни плення натяжної стелі із закріпленим на ньому ребрі дозволяє одержати нахилену до стіни порополотном у зібраному вигляді і прикріпленому до жнину, зручну для введення гарпуна, утримуючого стіни. поверхню натяжної стелі. Скіс і загострення полеНа фіг. 4 представлено зображення багета вигшують вставку гарпуна в нахилену до стіни пороконаного в вигляді тримального профільного ележнину. мента вузла кріплення натяжної стелі прикріпленоГарпун виконаний у вигляді профільного елего до первинної стелі. мента, що має нахилену загострену частину, яка Вузол кріплення натяжної стелі включає тризаходить в нахилену до стіни порожнину багета, і мальний профільний елемент 1 (фіг. 1, фіг. 4), горизонтальну полицю зі скосом; найближча стоякий може бути виготовлений з металу (наприрона до горизонтальної полиці зі скосом, нахилеклад, з алюмінію) або із пластика (наприклад, з ної загостреної частини, повторює контур віддалеполітилентерефтолату) і має горизонтальну полиного від стіни нижнього нахиленого ребра багета і цю 2, до якої прикріплені нахилені під кутом прибв місці сполучення з горизонтальною полицею зі лизно чотири градуса до стіни 3 нижні паралельні скосом утворює фіксуючий паз; друга сторона наміж собою ребра - найближче до стіни ребро 4 і хиленої загостреної частини гарпуна повторює віддалене від неї ребро 5, що утворюють повернеконтур внутрішнього скоса найближчого до стіни ну до низу відкриту нахилену порожнину 6, яка нижнього нахиленого ребра багета і в місці сполуслужить для установлення гарпуна 7 (фіг. 2) із чення зі скосом горизонтальної полиці утворює закріпленим на ньому полотном 8, при цьому кіопорний виступ у вигляді овала, що дозволяє донець найближчого до стіни 3 нижнього нахиленого сягти щільного притиску полотна натяжної стелі до ребра 4 знаходиться в одній площині з кінцем гопериметра стін. ризонтальної полиці 2, а саме ребро 4 є меншого Конструкція гарпуна, що має спеціальну форрозміру від віддаленого від стіни нижнього нахиму з поглибленням під виступ-фіксатор багета доленого ребра 5. На нахиленому ребрі 5 віддалезволяє йому міцно втримувати полотно натяжної ному від стіни 3 є фіксуючий виступ 9 паралельний стелі навіть у випадках, якщо зверху натяжної стегоринтальній полиці 2, а на найближчому до стіни лі відбулося протікання води. 3 нахиленому ребрі 4 виконаний внутрішній скіс 10 Виконання на багеті нахиленої порожнини і для створення на кінці ребра 4 гострого кута; таупору на віддаленому від стіни нижньому нахилекож тримальний профільний елемент 1 включає ному ребрі, а на гарпуні - паза дозволяє забезпеприкріплене до горизонтальної полиці 2 верхнє чити надійність вузла кріплення натяжної стелі, вертикальне ребро 11 з невеликим пазом 12 на міцно фіксуючи гарпун у багеті, що не дозволяє стороні, що кріпиться до стінки 3; при цьому верхйому вислизнути навіть при дуже сильному натягу нє вертикальне ребро знаходиться в одній площиполотна натяжної стелі. ні з гострим кінцем найближчого до стіни 3 нижРозташування на багеті верхнього вертикальнього нахиленого ребра 4, і має також виступ 13, ного ребра, в якому виконаний невеликий паз, в який збільшує згинаючу і скручуючу твердість триодній площині з кінцем найближчого до стіни нижмального профільного елемента 1, а паз 12 донього нахиленого ребра дозволяє заведеному в зволяє досягти більш щільного прилягання до стінахилену порожнину гарпуну досягти щільнішого ни 3 верхнього вертикального ребра 11. притиску його овальним виступом полотна натяжВиконаний на нижньому віддаленому від стіни ної стелі до периметра стін, навіть якщо на них є 3 нахиленому ребрі 5 фіксуючого виступу 9, а на нерівності. найближчому до стіни 3 нижньому нахиленому Виконання виступу на верхньому вертикальребрі 4 внутрішнього скосу 10 дозволяє одержати ному ребрі багета дозволяє збільшити згинаючу і нахилену до стіни З порожнину 6, зручну для ввескручуючу твердість тримального профільного дення гарпуна 7 (фіг. 2), утримуючого поверхню 8 натяжної стелі. 7 47696 8 Гарпун (фіг. 2) виконаний у вигляді профільноупором 9 і віддаленим від стіни нижнім нахиленим го елемента 7, що має нахилену загострену частиребром 5. ну 14 і горизонтальну полицю 15 зі скосом 16; найЯк приклад, багет може бути виготовлено з ближча сторона 17, нахиленої загостреної частини алюмінію або политилентерефтолату, гарпун мо14, до горизонтальної полиці 15 зі скосом 16 поже бути виготовлено з гранульованого жорсткого вторює контур віддаленого від стіни 3 нахиленого полівінілхлориду (8 %), а полотно натяжної стелі ребра 5 багета 1 і в місці сполучення з горизонтаможе бути виготовлено з м'якого полівінілхлориду льною полицею 15 утворює фіксуючий паз 18, а (100 %) товщиною 0,18-0,2 мм. друга сторона 19 нахиленої загостреної частини Монтаж натяжної стелі за допомогою вузла 14 повторює контур внутрішнього скоса 10 найкріплення натяжної стелі простий і може бути здійближчого до стіни 3 нижнього нахиленого ребра 4 снений без додаткових витрат зусиль. Установ(фіг. 1) і в місці сполучення зі скосом 16 утворює лення натяжної стелі здійснюється тільки руками. опорний виступ 20 у вигляді овала. Досить закріпити на стіні або стелі один із профілів Гарпун 7 загостреною нахиленою частиною 14 1 з алюмінію або полителентерефтолату. На лилегко заходить в нахилену порожнину 6 багета 1 цьовій поверхні полотна 8 натяжної стелі по пери(фіг. 1), і заповнює її (фіг. 3), тому що сторона 17 і метру приклеюється гарпун 7. Полотно 8 натяжної сторона 19 повторює її конфігурацію. Виконаний стелі розігрівається в струмені гарячого повітря за на багеті 1 (фіг. 1) виступ 9 заходить в паз 18 гардопомогою теплогенератора, що працює на пропуна 7(фіг. 3) і не дозволяє гарпуну вислизнути пан-бутані. Після прогріву полівінілхлориду матенавіть при дуже сильному натягу полотна натяжної ріал полотна стає м'яким та еластичним і його мостелі. Застосування даного виду гарпуна дозволяє жна встановлювати. Монтажник бере в руки досягти щільнішого притиску овалом 20 полотна полотно натяжної стелі за гарпун 7 і вставляє його натяжної стелі до периметра стіни 3. загостреною частиною 14 в порожнину 6 багета 1. На фіг. 4 представлено зображення тримальЗастосування даного виду гарпуна дозволяє досяного профільного елемента 1, що прикріплюється гти щільного притиску полотна натяжної стелі до до первинної стелі 21, має пластину 22, виконану у периметра стін. вигляді продовження горизонтальної полиці 2 за Застосування пропонованого вузла кріплення віддалене від стіни 3 нижнє нахилене ребро 5. Ця натяжної стелі по лінії примикання його до стін, пластина закріплюється на первинній стелі за дозабезпечує щільне прилягання полотна натяжної помогою кріпильних елементів. стелі без зазору. Монтаж натяжної стелі здійснюПроцес монтажу натяжної стелі за допомогою ють руками, що дозволяє працювати у важко доспропонованого вузла кріплення натяжної стелі тупних місцях (ніші, прорізі, поглиблення). полягає в наступному. Тримальний профільний Для виготовлення пропонованого вузла кріпелемент 1 жорстко закріплюється на стінах або на лення на ЗАТ «Дніпровський завод «АЛЮМАШ» в стелі приміщення по його периметрі за допомогою 2008 р. була виготовлена прес-форма матриці № кріпильних елементів, які установлюють в отворах 21659, завдяки якій способом виливання виготовверхнього вертикального ребра 11 чи пластини 22 ляється багет із марки алюмінієвого сплаву АД31, багета 1. Після закріплення багета 1 розкроєне Т5 згідно з ГОСТ 4784-94 і нормалізованою точнісполотно 8 із закріпленим по його периметрі гарпутю по ДСТУ Б В.2.6-3-95 (ГОСТ 22233-93). ном 7 натягається шляхом установлення гарпуна 7 Джерела інформації: його нахиленої частини 14 в нахилену порожнину 1. Патент РФ № 2444077С1; 6, утворену нахиленими паралельними ребрами 4, 2. Патент UA 34546, МПК Е 04В 9/30, Е 04В 5. Гарпун 7 установлюється вручну і утримується 9/18, (аналог). 9 Комп’ютерна верстка І.Скворцова 47696 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
