Захищений від несанкціонованого втручання контейнер з індикацією такого втручання

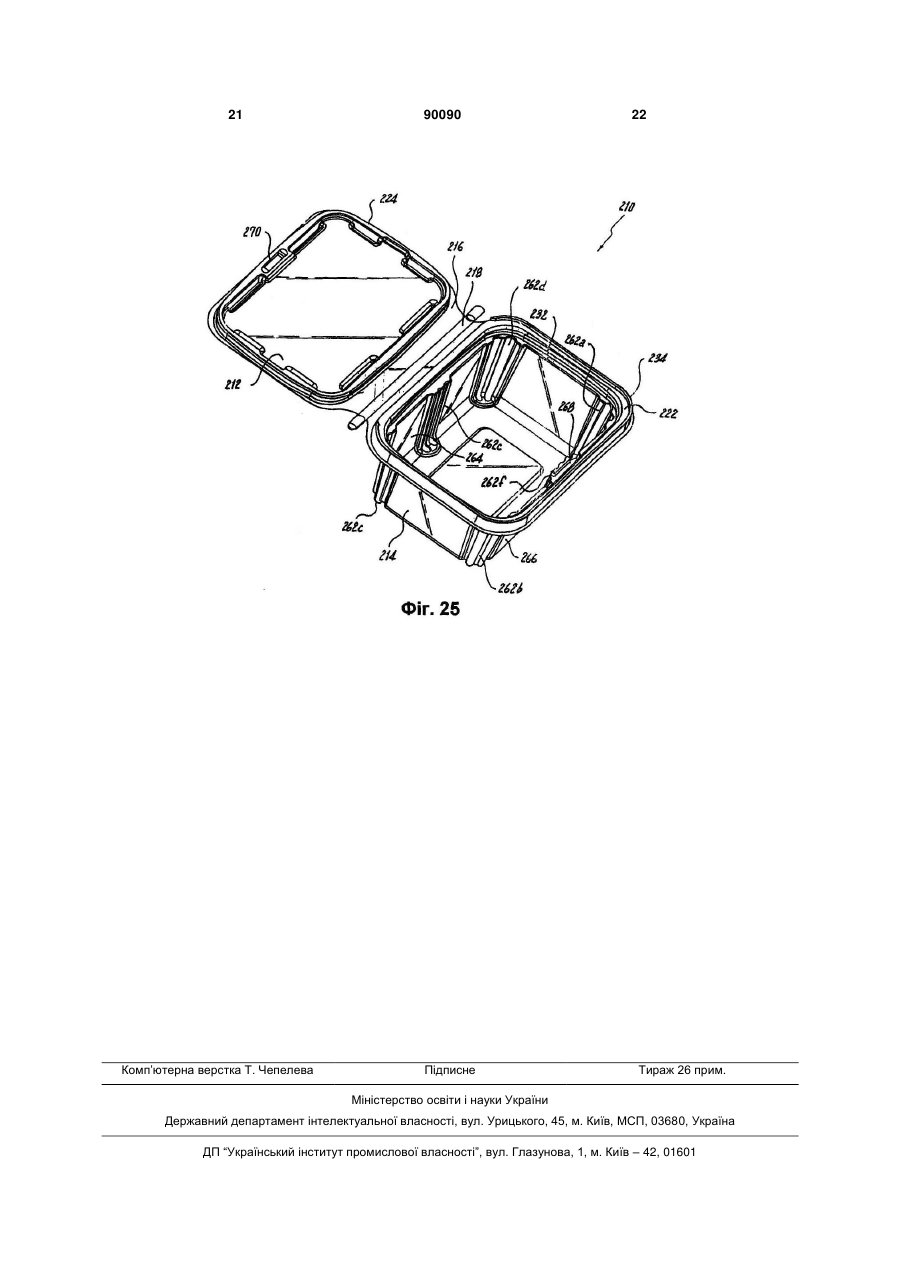

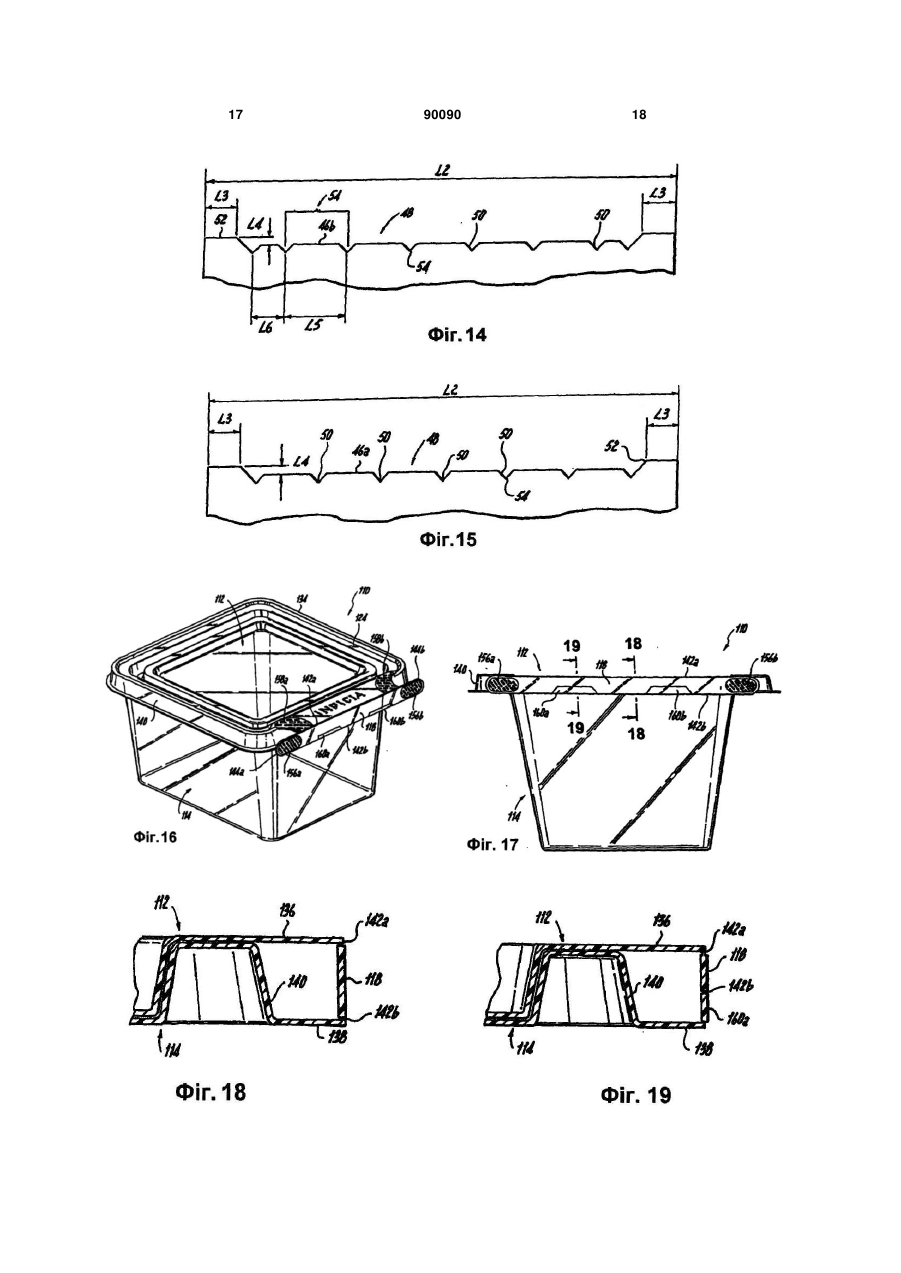

1. Контейнер, захищений від несанкціонованого втручання, який має: a) закриваючу частину (214) з висунутим назовні периферійним фланцем; b) базову частину (212) , яка має верхню периферійну кромку, що утворює щонайменше частково спрямовану угору закраїну (234), яка розташована на периферійному краю (222) базової частини (212) та простягається, по суті, по периметру базової частини (212) і робить висунутий назовні периферійний фланець (224) закриваючої частини (214) відносно недоступним, коли контейнер закритий, завдяки чому периферійним фланцем (224) закриваючої частини (214) та закраїною (234) базової частини (212) утворено перший зчеплювальний засіб для утримання периферійного фланця (224) суміжно з верхньою периферійною кромкою, коли контейнер закритий, який відрізняється тим, що контейнер додатково має другий зчеплювальний засіб (268, 270), причому один із елементів цього засобу має опорне ребро (262f) на базовій частині (212), що простягається приблизно від закритого дна базової частини (212) до виступаючого всередину краю (232) та включає множину подовжених зігнутих частин, розташованих суміжно одна до одної, причому другий зчеплювальний засіб включає відповідні гніздовий і штировий скріплювальні елементи (268, 270), в якому штировий 2 (19) 1 3 Ця заявка є частковим продовженням заявки 10/895 687 на патент США від 21/07/2004 з пріоритетом, що визначається прелімінарною заявкою 60/489 093 на патент США від 21/07/2004, вміст якої включено у даний документ посиланням. Винахід стосується контейнерів і упаковок, зокрема, контейнерів і упаковок з засобами утруднення проникнення і індикації такого втручання. Одноразові контейнери для пакування, розподілення, демонстрації або іншого зберігання споживацьких товарів, зокрема швидкопсувних продуктів стають дуже популярними. Взагалі такі продукти необхідно доставляти на ранок і швидко продавати до того, як вони втратять свіжість під дією довкілля. З появою пластмас багато продуктів обгортають або пакують у пластик у вигляді гнучких пластикових кульків і жорстких пластикових контейнерів. Використання пластика у харчовій промисловості значно поліпшило терміни зберігання швидкопсувних продуктів, даючи змогу торгівцям і споживачам зберігати продукти протягом тривалішого часу і, отже, отримувати суттєву економію коштів. Було виявлено, що споживачам подобаються закриті контейнери багаторазового використання, особливо для зберігання харчових припасів, зокрема, при зберіганні багатьох порцій таких продуктів, щоб запобігти їх засушуванню або іншому псуванню. Крім того, споживачі бажають перед його придбанням візуально оглянути харчовий продукт у такому контейнері. Отже, бажано виготовляти прозорі пластикові контейнери. Наприклад, випічку і сільськогосподарські продукти часто пакують у замкнені прозорі пластикові пакети, оскільки у такі пакети, проміж іншим, можна пакувати домашні, щойно виготовлені бакалійні продукти, особливо привабливі для споживача. Типовий пластиковий контейнер має жорстку кришку і основу, хоча їм може бути надана деяка гнучкість. Кришка має належними чином герметично закривати контейнер, причому конструкція контейнера має забезпечувати легке видалення кришки і навіть її заміну, оскільки контейнер призначено для багаторазового використання. Крім того, бажано виготовляти контейнери з засобами, які утруднюють небажане проникнення у контейнер або надійно вказують, чи мало місце таке небажане проникнення, або забезпечують і те, і друге. Такі засоби захисту від небажаного проникнення звичайно включають структурні елементи, які вказують на таке небажане проникнення або відкриття контейнера і дозволяють споживачу легко виявити таке втручання і відмовитись від продукту. Такі елементи захисту є важливими, оскільки, між іншими, відвертають крадіжки і втрати продукту і прибутку для продавця, а також сприяють упевненості споживача у здатності продавця і/або виробника забезпечити і підтримувати якість продукту. Отже, існує потреба у створенні контейнера, конструйованого згідно з бажаннями споживача, зокрема, легкого у використанні і з здатністю багаторазового відкривання/закривання, 90090 4 з засобами утруднення небажаного проникнення і індикацією, що таке втручання мало місце, і надійного без обтяження законного споживача. Об'єктом винаходу є створення саме такого контейнера. Винахід задовольняє зазначеним вимогам, а також усуває проблеми, властиві існуючим контейнерам, тим, що, між іншим, є контейнером з захистом від небажаного проникнення і з індикацією спроб такого проникнення (далі - "захищений контейнер з індикацією"), причому цей контейнер має закриваючу частину з периферійним фланцем, що виступає назовні, і базову частину, яка має верхню периферійну кромку. Верхня периферійна кромка має, щонайменше частково, закраїну, що виступає угору і розташована, по суті, по периметру базової частини. Закраїна має форму і розміри, які у закритому стані контейнера забезпечують відносну недоступність висунутого назовні фланця закриваючої частини. Бажано, щоб контейнер мав зчеплювальний механізм, що включає пристрій або структуру, призначені для підтримування периферійного фланцю у положенні суміжно до верхньої периферійної кромки, коли контейнер закритий. Контейнер може також мати з'єднувальну петлю, яка з'єднує висунутий назовні фланець закриваючої частини з базовою частиною. Бажано, щоб ця петля мала ламку частину, яка після її зламування утворює виступ, що простягається назовні за висунуту угору закраїну верхньої периферійної кромки базової частини і уможливлює роз'єднання зчеплювального механізму і відокремлення закриваючої частини від базової частини. Бажано, щоб ламка частина була обмежена, щонайменше частково, парою суттєво паралельних борозок і також була обмежена сукупністю розташованих з інтервалом прорізів, заглиблень або зарубок, з'єднаних з цими борозками. В іншому втіленні, контейнер має спідничку, яка простягається униз від верхньої периферійної кромки базової частини. Бажано, щоб петля простягалась він нижнього краю спіднички до висунутого назовні фланця закриваючої частини. Згідно з іншим втіленням, зазначений вище зчеплювальний механізм може діяти багаторазово і уможливлює повторне з'єднання закриваючої частини і базової частини. Бажано, щоб зчеплювальний механізм примушував периферійний фланець закриваючої частини і верхню периферійну кромку базової частини залишатись суміжними одне до одного, коли контейнер закритий, скріплюючи, проміж іншим, закриваючу частину з базовою частиною. У ще одному втіленні цей зчеплювальний механізм включає гніздовий і штировий структурні елементи, форма і розміри яких забезпечують надійне взаємне зчеплення. Штировий зчеплювальний елемент може належати до базової частини, а гніздовий зчеплювальний елемент - до закриваючої частини. Контейнер може, крім того, мати щонайменше одне зміцнююче ребро на базовій частині. В одному з втілень таке ребро включає сукупність подов 5 жених зігнутих частин, розташованих суміжно одна до одної. Винахід також включає захищений контейнер з індикацією, який включає закриваючу частину з висунутим назовні фланцем, базову частину, яка має верхню периферійну кромку і петлю, що з'єднує висунутий назовні фланець закриваючої частини з базовою частиною, і зчеплювальний механізм, який може бути пристроєм або структурою, призначеною, проміж іншим, утримувати периферійний фланець у положенні впритул до верхньої периферійної кромки, коли контейнер закритий. В іншому втіленні контейнера зчеплювальний механізм також може діяти багаторазово і уможливлює повторне з'єднання закриваючої частини і базової частини. Зчеплювальний механізм може також примушувати периферійний фланець закриваючої частини і верхню периферійну кромку базової частини створювати опір їх розділенню і залишатись на місці, коли контейнер закритий. У ще одному втіленні цей зчеплювальний механізм може включати гніздовий і штировий скріплювальні елементи, згадані вище. Контейнер згідно з винаходом може також мати на базовій частині одне або декілька зміцнюючих ребер, які, як уже відзначалось, бажано, включають сукупність подовжених зігнутих частин, розташованих суміжно одна до одної. У бажаному втіленні штировий скріплювальний елемент зчеплювального механізму, що має гніздовий і штировий скріплювальні елементи, виступає з щонайменше одного з зміцнюючих ребер. Винахід також включає захищений контейнер з індикацією, який має закриваючу частину з висунутим назовні периферійним фланцем, базову частину, яка має верхню периферійну кромку, що утворює щонайменше частково спрямовану угору закраїну, яка розташована, по суті, по периметру базової частини і має форму і розміри, які роблять висунутий назовні фланець закриваючої частини відносно недоступною при закритому контейнері, і петлю, що з'єднує висунутий назовні фланець закриваючої частини з базовою частиною, штировий скріплювальний елемент на базовій частині, який виступає у бік закриваючої частини, коли контейнер закритий, і гніздовий скріплювальний елемент з приймальною частиною на закриваючій частині, призначеною приймати штировий скріплювальний елемент і утворювати тимчасове з'єднання штирового і гніздового скріплювальних елементів, коли контейнер закритий. В одному з втілень контейнера згідно з винаходом зчеплення штирового і гніздового скріплювальних елементів забезпечує опір будь-якій силі, спрямованій на роз'єднання закриваючої і базової частин. Бажано, щоб зчеплення штирового і гніздового скріплювальних елементів примусово вводило висунутий назовні периферійний фланець закриваючої частини у контакт з периферійною кромкою базової частини. Для кращого розуміння ці і інші аспекти винаходу розглядаються у подальшому детальному описі винаходу, який пояснює виготовлення і використання захищеного контейнера з індикацією і супроводжується кресленнями, в яких: 90090 6 Фіг.1 - перспективне зображення захищеного контейнера з індикацією, виготовленого згідно з винаходом у типовому круглому виконанні з базовою частиною і закриваючою частиною, з'єднаними петлею, яка має ламку частину; Фіг.2 - вигляд збоку контейнера, зображеного на Фіг.1, який ілюструє, зокрема, петлю з ламкою частиною або стрічкою і місце нанесення на ній індикації; Фіг.3 - частковий вигляд згори контейнера, зображеного на Фіг.1, який ілюструє, зокрема, петлю з ламкою частиною або стрічкою і з'єднаним з нею виступом, що простягається за спрямовану угору закраїну, з'єднану з верхньою периферійною поверхнею базової частини; Фіг.4 - частковий вигляд поперечного перетину по лінії 4-4 (Фіг.2) контейнера, зображеного на Фіг.1, який ілюструє, зокрема, петлю з ламкою частиною і верхній і нижній виступи або пальці, що відходять від закриваючої частини і базової частини контейнера; Фіг.5 - частковий вигляд поперечного перетину по лінії 5-5 (Фіг.8) контейнера, зображеного на Фіг.1, який ілюструє, зокрема, конфігурацію базової частини і структурні елементи, які забезпечують здатне до відкриття/закриття зчеплення з кришкою; Фіг.6 - частковий вигляд поперечного перетину по лінії 5-6 (Фіг.3) контейнера, зображеного на Фіг.1, який ілюструє, зокрема, конфігурацію закриваючої частини і структурні елементи, які забезпечують здатне до відкриття/закриття зчеплення з базовою частиною; Фіг.7 - частковий вигляд поперечного перетину по лінії 7-7 (Фіг.4) контейнера, зображеного на Фіг.1, який ілюструє, зокрема, конфігурацію базової і закриваючої частин і структурні елементи, які забезпечують здатне до відкриття/закриття зчеплення базової і закриваючої частин; Фіг.8 - збільшений перспективний вигляд контейнера, зображеного на Фіг.1, який ілюструє, зокрема, робочий зв'язок між закриваючою частиною, базовою частиною і ламкою частиною. Фіг.9 - вигляд збоку контейнера, зображеного на Фіг.1, з видаленою ламкою частиною, якій ілюструє, як саме закриваюча частина відокремлюється від базової частини, і верхній і нижній виступи або пальці, що відходять від закриваючої частини і базової частини контейнера; Фіг.10 - частковий перспективний вигляд контейнера, зображеного на Фіг.1, якій ілюструє, як саме спрямована угору закраїна базової частини запобігає доступу до зовнішньої кромки закриваючої частини, утруднюючи відокремлення закриваючої частини від базової частини; Фіг.11 - часткове перспективне зображення контейнера Фіг.1, яке ілюструє, зокрема, як саме ламка частина може бути відокремлена від петлі; Фіг.12 - часткове перспективне зображення контейнера Фіг.1, яке ілюструє, зокрема, верхній і нижній виступи, утворені відокремленням ламкої частини і те, як ці верхній і нижній виступи сприяють відокремленню закриваючої частини від базової частини; 7 Фіг.13 - вигляд збоку двох ножових лез, які можуть бути використані для формування ламкої частини контейнера згідно з винаходом; Фіг.14 - вигляд спереду першого з двох ножових лез Фіг.13, який ілюструє положення надрізів і ріжучих поверхонь, які можуть утворювати першу борозку у ламкій частині контейнера згідно з винаходом. Фіг.15 - вигляд спереду другого двох ножових лез Фіг.13, який ілюструє положення надрізів і ріжучих поверхонь і зсуву, які можуть утворювати другу борозку у ламкій частині контейнера згідно з винаходом; Фіг.16 - перспективне зображення захищеного контейнера з індикацією згідно з винаходом типової прямокутної форми з базовою частиною і закриваючою частиною, з'єднаними петлею, яка має ламку частину; Фіг.17 - вигляд збоку контейнера, зображеного на Фіг.16, який ілюструє петлю з ламкою частиною або стрічкою, фасонні частини на її протилежних кінцях і вушка, утворені борозкою ламкої частини; Фіг.18 - частковий вигляд поперечного перетину по лінії 18-18 (Фіг.17) контейнера, зображеного на Фіг.16, який ілюструє, зокрема, форму петлі, верхній і нижній виступи і ламку частину; Фіг.19 - частковий вигляд поперечного перетину по лінії 19-19 (Фіг.18) контейнера, зображеного на Фіг.16, який ілюструє, зокрема, форму петлі, верхній і нижній виступи, ламку частину і борозку, що утворює вушка нижнього виступу; Фіг.20 - частковий вигляд поперечного перетину контейнера, зображеного на Фіг.16, якій ілюструє, як саме закриваюча частина лягає на базову частину; Фіг.21 - частковий вигляд поперечного перетину контейнера, зображеного на Фіг.16, якій ілюструє, як саме ламка частина відокремлюється від петлі; і Фіг.22-23 - частковий вигляд поперечного перетину контейнера, зображеного на Фіг.16, якій ілюструє, як саме відокремлення закриваючої частини від базової частини здійснюється защіпленням фасонної секції, розташованої на верхньому виступі або на пальці закриваючої частини, утвореної після видалення ламкої частини. Фіг.24 - перспективне зображення захищеного контейнера з індикацією згідно з винаходом, який має додатковий зчеплювальний механізм і зміцнюючу структуру для забезпечення структурної цілісності і, проміж іншим, додаткового скріплення базової і закриваючої частин, і Фіг.25 - інше перспективне зображення захищеного контейнера з індикацією, показаного на Фіг.24. Переваги захищеного від проникнення контейнера з індикатором спроби такого втручання (тобто захищеного контейнера з індикацією) згідно з винаходом розглядаються у подальшому розгляді деяких бажаних і типових втілень (не обмежуючих об'єму винаходу) з посиланнями на креслення. Якщо не зазначено інше, такі позначення, як "правий", "лівий", "верхній", "нижній", "назовні", "усередину" тощо , вказують орієнтацію втілення винаходу згідно з першим нумерованим виглядом 90090 8 цього втілення, а нумерація відповідає тим же або подібним структурам у різних Фіг.і слугує для ідентифікації подібних структурних елементів і/або ознак винаходу. Згідно з типовим втіленням винаходу, ілюстрованим Фіг.1 і 2, контейнер 10 включає взагалі круглу закриваючу частину 12 і взагалі чашкоподібну базову частину 14, з'єднані петлею, яка має ламку частину як індикатор втручання або стрічку 18, за яку можна тягнути і яка після видалення порушує цілісний зв'язок між закриваючою частиною 12 і базовою частиною 14. При використанні контейнер 10 заповнюють такими товарами, як харчі, ліки тощо, захист яких є бажаним для споживача, і закриваюча частина 12 з'єднана з базовою частиною 14. Згідно з винаходом, закриваюча частина 12 і базова частина 14 мають структурні елементи, які забезпечують тимчасове з'єднання між закриваючою частини 12 з базовою частиною 14. У цьому втіленні це тимчасове з'єднання між закриваючою частиною 12 і базовою частиною 14 забезпечується, проміж іншим, периферійним замикаючим плечем 20 і радіально спрямованою усередину окружною борозкою 22, розташованою нижче спрямованого назовні периферійного фланця 24 на закриваючій частині 12, який може входити у відповідне окружне заглиблення 26 у базовій частині 14. Окружне заглиблення 26 у базовій частині 14 проходить нижче верхньої периферійної кромки 28 і включає радіально спрямоване усередину ребро 30 і радіально спрямовану усередину кромку 32. Коли закриваюча частина 12 накриває базову частину 14, виступаюче ребро 30 входить в окружну борозку 22 на закриваючій частині 12, а виступаюча кромка 32 змикається з замикаючим плечем 20 на закриваючій частині 12. Крім того, спрямований назовні периферійний фланець 20 на закриваючій частині 12 стикається з верхньою периферійною кромкою 28 на базовій частині 14. Контейнер 10 включає елементи, призначені відвертати і утруднювати відкриття контейнера 10 без попереднього відокремлення ламкої стрічки 18 від петлі 16. У цьому втіленні контейнер 10 включає спрямовану угору закраїну 34 на базовій частині 14, яка проходить, по суті по периметру периферійної кромки 22 і розташована таким чином, щоб оточувати зовнішню кромку фланця 24 закриваючої частини 12, коли контейнер 10 закритий. Положення і напрямок угору закраїни 34 утруднюють відносно легке зняття кришки в існуючих контейнерах, схожих з контейнером 10. Закраїна 34 (Фіг.10) перешкоджає доступу до кромки периферійного фланця 24 на закриваючій частині 12 пальцями або іншим об'єктом, який звичайно використовують як важіль для відділення закриваючої частини 12 від базової частини 14. Петля 16 має верхній спрямований назовні палець 36, з'єднаний з базовою частиною 14, і такий же нижній спрямований назовні палець 38, з'єднаний з закриваючою частиною 12. Зокрема, верхній палець 36 з'єднаний з спідничкою 40, яка простягається униз від верхньої периферійної кромки 28 і радіально назовні відносно базової 9 частини 14. Нижній палець 38 з'єднаний з периферійним фланцем 24. Верхній і нижній пальці 36, 38 скріплені спільним з'єднанням з ламкою стрічкою 18, утворюючи петлю 16. Бажано, щоб ламка стрічка 18 обмежувалась щонайменше частково парою паралельних борозок 42а, 42b або послабленою ділянкою, яку послаблюють або попередньо напружують при виготовленні. Ламка стрічка 18 може бути також обмежена сукупністю розташованих з інтервалом зон, в яких видалено матеріал, борозок, сукупністю розташованих з інтервалом заглиблень, пов'язаних з борозкою, або перфорованими лініями. Ширина і глибина цих зон і/або заглиблень можуть бути різними для контролю стійкості до розриву ламкої стрічки 18. В іншому варіанті інтегральна петля 16 може бути сформована однією борозкою або перфорованою лінією, а не парою борозок. У цьому випадку ця борозка може бути розірвана з утворенням пари виступів, які допомагають відкрити контейнер. У цьому втіленні стрічка 18 має протилежні бічні вушка 44а і 44b для полегшення захоплення стрічки 18. Бажано, щоб на стрічці 18 була надрукована індикація (indicia) для забезпечення відокремлення від петлі 16 і/або для того, щоб споживач розумів важливість її відсутності, оскільки це вказує на проникнення до продукту. Стрічку 18 і/або інформаційну індикацію бажано покривати фарбою або тисненням, щоб звернути на них увагу· Відокремлення ламкої стрічки 18 від петлі 16 контейнера 10 (Фіг.11, 12 залишає верхній і нижній пальці 36, 38 на закриваючій частині 12 і базовій частині 34, відповідно. Верхній і нижній пальці 36, 38 простягаються назовні від контейнера 10 і можуть полегшувати відокремлення закриваючої частини 12 від базової частини 14 після видалення стрічки 18, створюючи протидіючу силу, достатню для відокремлення замикаючого плеча 20 від окружного заглиблення 26. Наявність закраїни 34 відвертає небажаний доступ до вмісту контейнера 10, утруднюючи відривання закриваючої частини 12 від базової частини 14. Якщо бажано отримати доступ до контейнера 10, стрічка 18 має бути видалена, щоб верхній і нижній пальці 36, 38 були вивільнені і могли бути використані як важелі для відокремлення закриваючої частини 12 від базової частини 14. Після відкриття контейнера 10 закриваючу частину 12 можна повернути на базову частину 14. Стрічку 18, однак, не можна відновити. Отже, видалення стрічки 18 слугує індикатором можливого проникнення, тобто вона була видалена до придбання, і споживач зрозуміє, що хтось вже мав доступ до вмісту контейнера 10. Фіг.13-15 ілюструють типову форму подвійних надрізних лез 46а, 46b, які можна використати у натискній або подібній системі для формування борозок 42а, 42b згідно з винаходом. Леза 46а, 46b, наприклад, можуть мати різні розміри. Бічна відстань L1 між лезами 46а, 46Ь у цьому втіленні становить приблизно 0,36 дюйма (9,1мм). Довжина L2 лез 46а, 46b становить приблизно 2,25 дюймів (57мм). Леза 46а, 46b мають зміщену 90090 10 заглиблену частину 48 з рядом суттєво однакових вирізів 50 між ріжучими кромками 52. Бажана ширина L3 ріжучої кромки 52 становить 0,36 дюйма (9,1мм). Бажано, щоб проміжок L4 між заглибленою частиною 48 і ріжучими кромками 52 становив приблизно 0,001 дюйма (0,025мм). У цьому втіленні лезо 46а має 7 вирізів 50, а лезо 46b - 8 вирізів 50. Вирізи 50 на лезі 46а зсунуті відносно вирізів 50 на лезі 46b, завдяки чому під час видалення стрічки 18 створюється ефект застібки-блискавки. Бажано, щоб вирізи 50 мали трикутну форму з глибиною приблизно 0,010 дюйма (2,5мм) і шириною приблизно 0,020 дюйма (5,1мм) і з кутом приблизно 90° при найглибшій точці сходження 54. Проміжок між вирізами 50, виміряний між відповідними кутовими точками 54 суміжних вирізів 50, становить приблизно 0,252 дюйма (0,69мм), а довжина L6 між відповідними кутовими точками 54 суміжних вирізів 50 леза 46b становить приблизно 0,126 дюйма (0,35мм). Довжина L7 лез 46а, 46b становить приблизно 0,1 дюймів (2,5мм), а кут при кромці леза становить приблизно 45°. Зрозуміло, що контейнер, побудований згідно з винаходом, бажано, з пластика і призначений для різних продуктів, може мати різні форми і розміри і може бути виготовлений з смол або пластмас, наприклад, з поліетилену, поліпропілену, полівінілхлориду або поліетилен-терфталату ("ПЕТФ"), а також з інших придатних для цього матеріалів або їх комбінацій. Контейнер згідно з винаходом можна частково або повністю виготовити також з непластикових матеріалів, наприклад, паперу або металів. Наприклад, контейнер винаходу можнавиготовляти з тонкого алюмінію. Можуть бути застосовані різні методи формування, наприклад, термоформування, лиття під тиском або лиття під дуттям. Контейнер може бути прозорим або непрозорим і у будь-якому випадку може бути кольоровим. Контейнер може мати вентиляційні отвори для забезпечення доступу повітря, залежно від вмісту контейнера. Бажано формувати контейнер 10 з рулону ПЕТФ у вакуумі і литтям під тиском з застосуванням пробки. Леза 46а, 46b (Фіг.13-15) бажано застосовувати до щойно сформованого контейнера 10 для створення борозок 42а, 42b. Ріжуча кромка 52 прорізає матеріал контейнер 10 наскрізь. Бажано надавати лезам 46а, 46b форму, яка забезпечить силу, необхідну для видалення стрічки 18, як це показали, наприклад, випробування за участю споживачів. Зрозуміло, що форму лез 46а, 46b можна змінити з різних причин, і тому наведені вище розміри є лише прикладами втілення винаходу. Наприклад, для формування ламкої стрічки 18 петлі 16 можуть бути застосовані різні методи. Борозки, вирізи або перфорацію можна створювати ливарним інструментом у процесі лиття. В іншому варіанті можна застосувати формування у високій матриці і після цього в оздоблювальному відділенні одним або декількома ножами контейнер вивільняють і роблять борозки або перфорацію. Між операціями формування і оздоблення можуть бути застосована обробка проміжними 11 ножем, обробка перфоратором і штампувальні операції, а для утворення вирізів може бути застосований керований лазер. У процесах формування і після формування можуть бути застосовані електромеханічні, ультразвукові або гідродинамічні системи обробки. Контейнер 10 може бути сформований з відомим у галузі замиканням без захисту від проникнення і індикації згідно з винаходом, наприклад, звичайними штирками і гніздами. Фіг.16-23 ілюструють інший захищений контейнер 110 з індикацією згідно з бажаним втіленням винаходу. Контейнер 110 є подібним до описаного вище контейнера 10, але має прямокутну, а не круглу форму. Контейнер 110 має базову частину 112 і закриваючу частину 114, з'єднані інтегрально сформованою петлею 116 з індикаторною ламкою витяжною стрічкою 118, яку необхідно видаляти перед відокремленням закриваючої частини 114 від базової частини 112. Контейнер 110 має тиснені або оздоблені опуклим малюнком частини 156а і 156b на протилежних вушках 144а і 144b стрічки 118, відповідно, для полегшення видалення стрічки 118. На протилежних боках верхнього пальця 136 також є фасонні частини 158а і 158b, які полегшують відокремлення закриваючої частини 112 від базової частини 114. Між частинами 158а, 158b на верхньому пальці 136 може бути нанесена індикація. У цьому втіленні борозка 142b знаходиться на петлі 116, утворюючи два вушка 160а і 160Ь, з'єднані з нижнім пальцем 138. Вушка 160а, 160b залишаються на петлі 116 доки не буде видалена стрічка 118 (див. Фіг.21 -23). Вушка 160а, 160b простягаються до нижнього пальця 138 для полегшення охоплення рукою нижнього пальця 138 і відокремлення закриваючої частини 112 від базової частини 114. Фіг.24-25 ілюструють інший захищений контейнер 210 з індикацією, побудований згідно з бажаним втіленням винаходу. Контейнер 210 має прямокутну форму, але може мати і інші форми, і він має елементи, подібні до елементів описаних вище контейнерів 10 і 110. Контейнер 210 включає, зокрема, базову частину 212 і закриваючу частину 214, з'єднані інтегрально сформованою петлею 216, що має індикаторну ламку витяжну стрічку, яку необхідно видаляти перед підготовкою відділення закриваючої частини 214 від базової частини 212. Виступаюча угору закраїна 234 розташована на периферійній кромці 222 базової частини 214. Своїм розташуванням закраїна 234 суттєво оточує зовнішню кромку фланця 224 закриваючої частини 212, коли контейнер 210 закритий, фізично блокуючи цим доступ пальцями або іншим об'єктом, яким, як важелем, можна діяти на кромку периферійного фланця 224 і кромку 222 при спробах відділити закриваючу частину 212 від базової частини 214. У цьому втіленні сукупність зміцнюючих ребер 262a-f, кожне з яких простягається від дна базової частини 214 до виступаючої кромки 232 і розташоване на чотирьох кутах (ребра 262a-d) базової частини 214 і середній точці на петлевій бічній стінці 264 (ребро 262е) 90090 12 і на протилежній стінці 266 (ребро) базової частини 214 для підвищення структурної цілісності. Зміцнюючі ребра 262a-f складаються з багатьох подовжених зігнутих частин, які мають вигнуті широширотні профілі поперечного перетину, і розташовані суміжно одна до одної. Контейнер 210 також включає додатковий незалежний зчеплювальний механізм, який забезпечує додаткову структурну цілісність, поліпшує захист, примушуючи фланець 224 залишатись притиснутим до периферійної кромки 222, і забезпечує повторне з'єднання закриваючої частини до 212 до базової частини 214, проміж іншим. Штировий з'єднувальний елемент 268 виступає угору від зміцнюючого ребра 262b на бічній стінці 266 і входить у відповідний гніздовий з'єднувальний елемент 270 на закриваючій частині 212. Отже, коли контейнер 210 закритий, штировий з'єднувальний елемент 268 базової частини 210 і гніздовий з'єднувальний елемент 270 закриваючої частини 212 утворюють зчеплення, яке додатково скріплює основну частину 214 і закриваючи частину 212. Крім притискання фланця 224 до кромки 222, зазначені елементи створюють умови, які вимагають більших зусиль для неналежного відділення закриваючої частини 212 від базової частини 214 (тобто без видалення стрічки 218). Крім того, таке зчеплення уможливлює повторне з'єднання закриваючої частини 212 з базовою частиною 214 після того, як контейнер 210 був відкритий належним чином споживачем. Контейнер 210 після придбання може бути знову закритий притисканням закриваючої частини 212 до базової частини 214, зокрема, для цього треба натиснути на кути закриваючої частини 212, як це показано індикацією, надрукованою на зовнішньому боці закриваючої частини 212 у цьому втіленні. При повторному закриванні контейнера 210 початкове зчеплення штирового елемента 268 з гніздовим елементом 270 полегшує наступну операцію натискання на кути закриваючої частини 212, сприяючи полегшеному з'єднанню закриваючої частини 212 з базовою частиною 214. Зрозуміло, що цей скріплюючий механізм, пристрої, з'єднання і конструктивні елементи контейнера можуть бути реалізовані у будь-якому втіленні винаходу. Хоча вище були повністю описані типові і бажані аспекти і втілення винаходу і методи формування, слід відзначити, що описаний контейнер і спосіб його виготовлення можуть бути реалізовані без описаних елементів. Об'єм винаходу не обмежується лише захищеним контейнером з індикацією і методами його формування і виготовлення. Винахід не обмежується будь-яким типом і формою продукту. Контейнер, побудований згідно з винаходом може бути у межах його об'єму використаний або модифікований для того, щоб містити їстівні або неїстівні продукти різних розмірів і ваги. Отже, припустимими є модифікації і варіанти, які відповідають концепції і лежать у межах винаходу і способів, описаних тут. Такі модифікації і варіанти входять в об'єм винаходу, визначений Формулою винаходу. 13 90090 14 15 90090 16 17 90090 18 19 90090 20 21 Комп’ютерна верстка Т. Чепелева 90090 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
