Рекламний щит

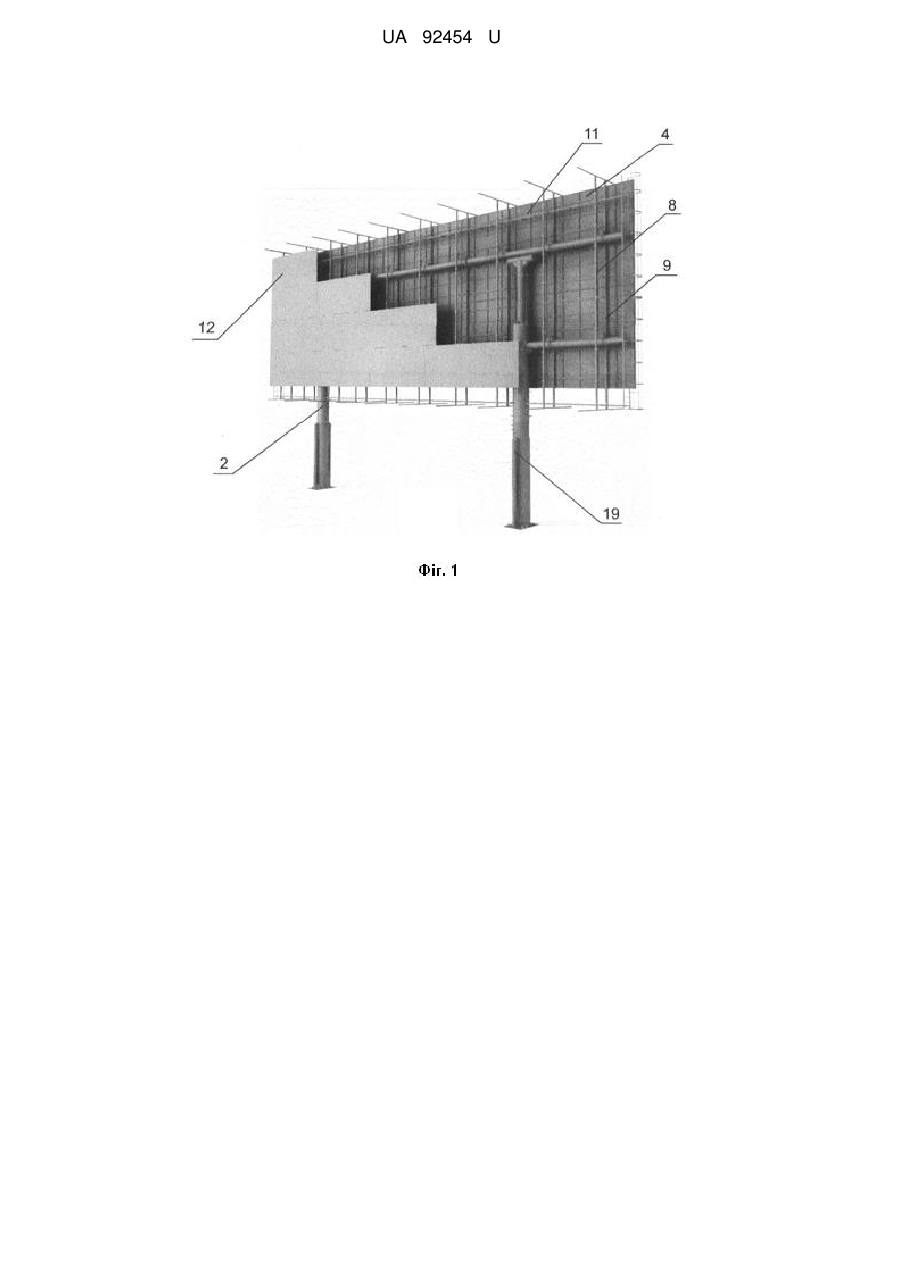

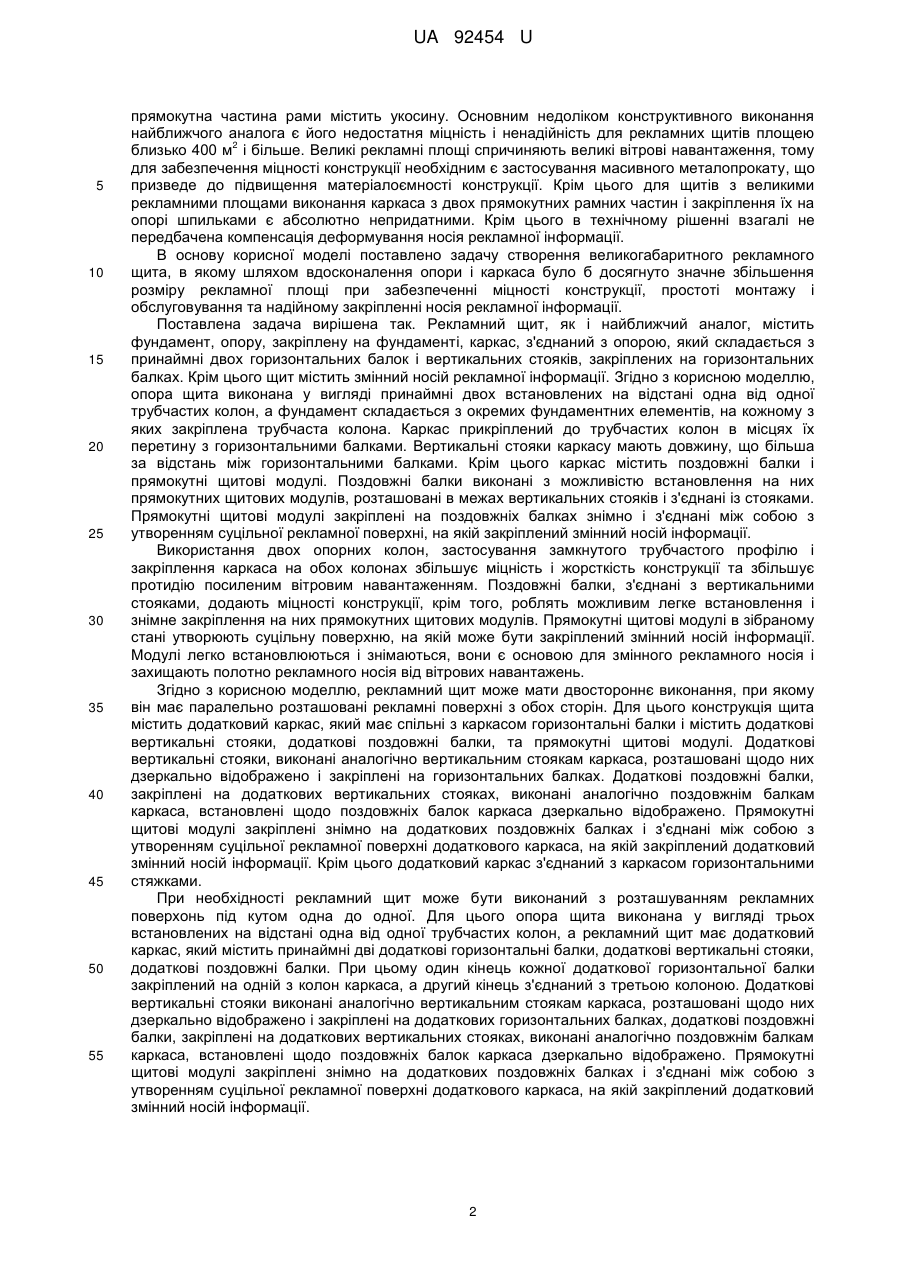

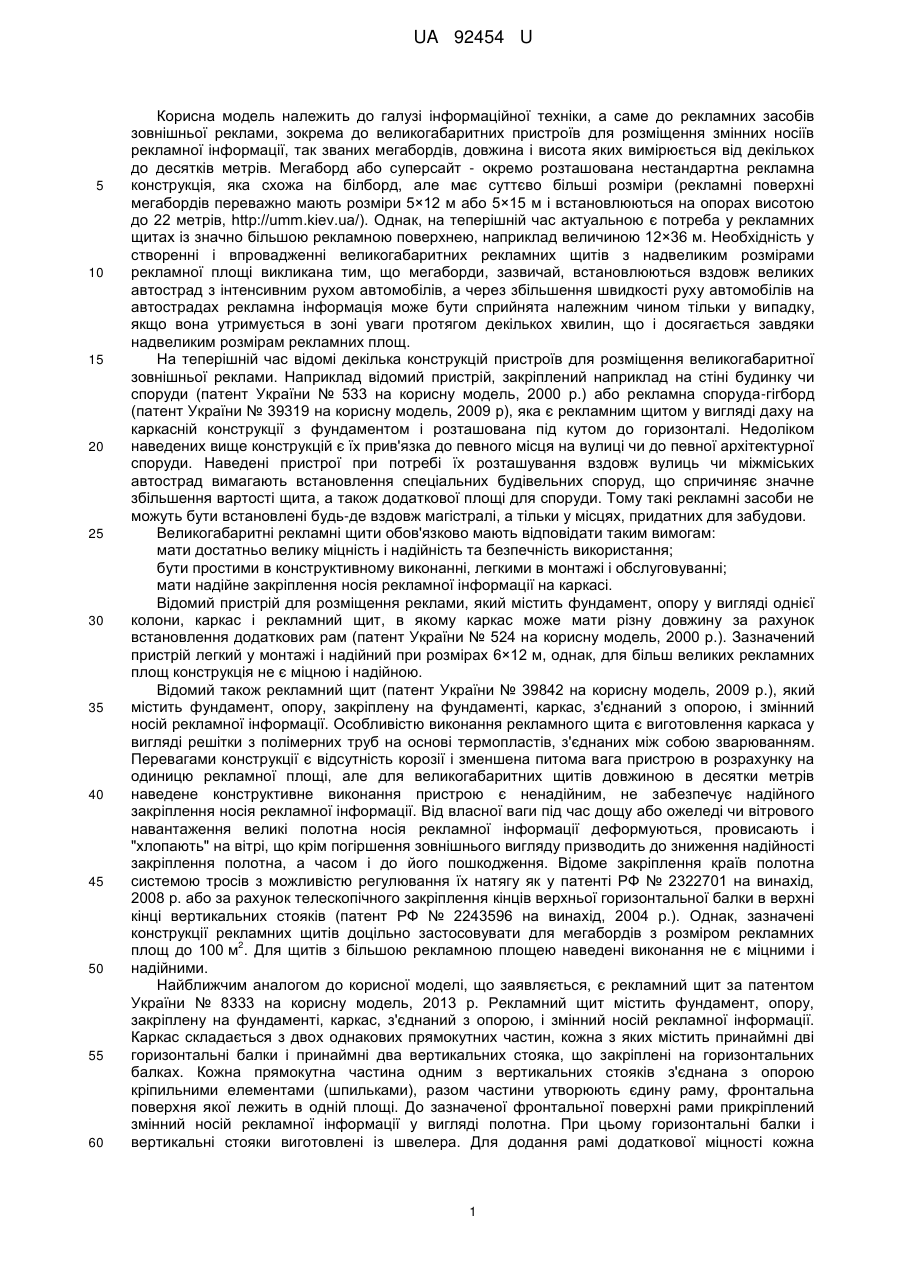

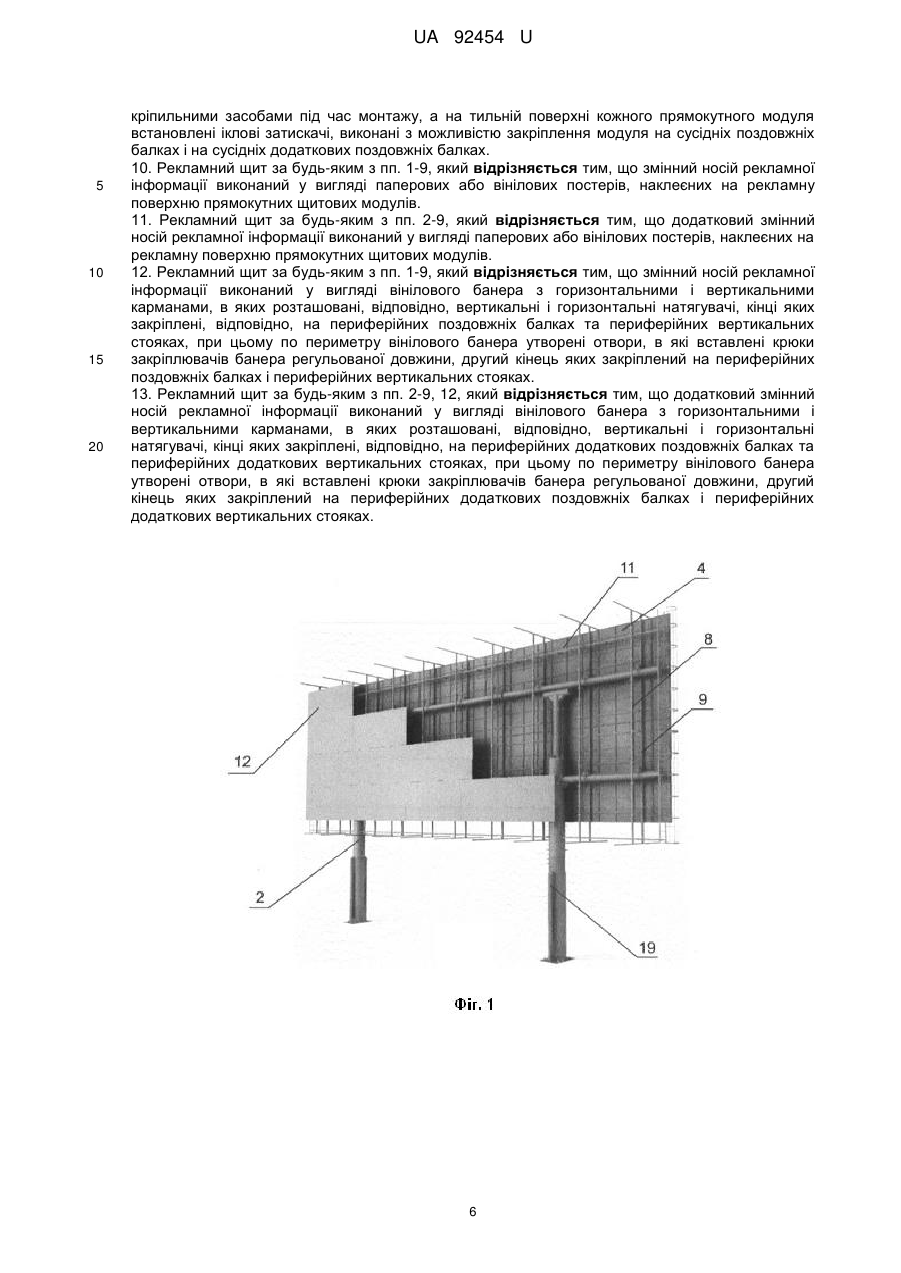

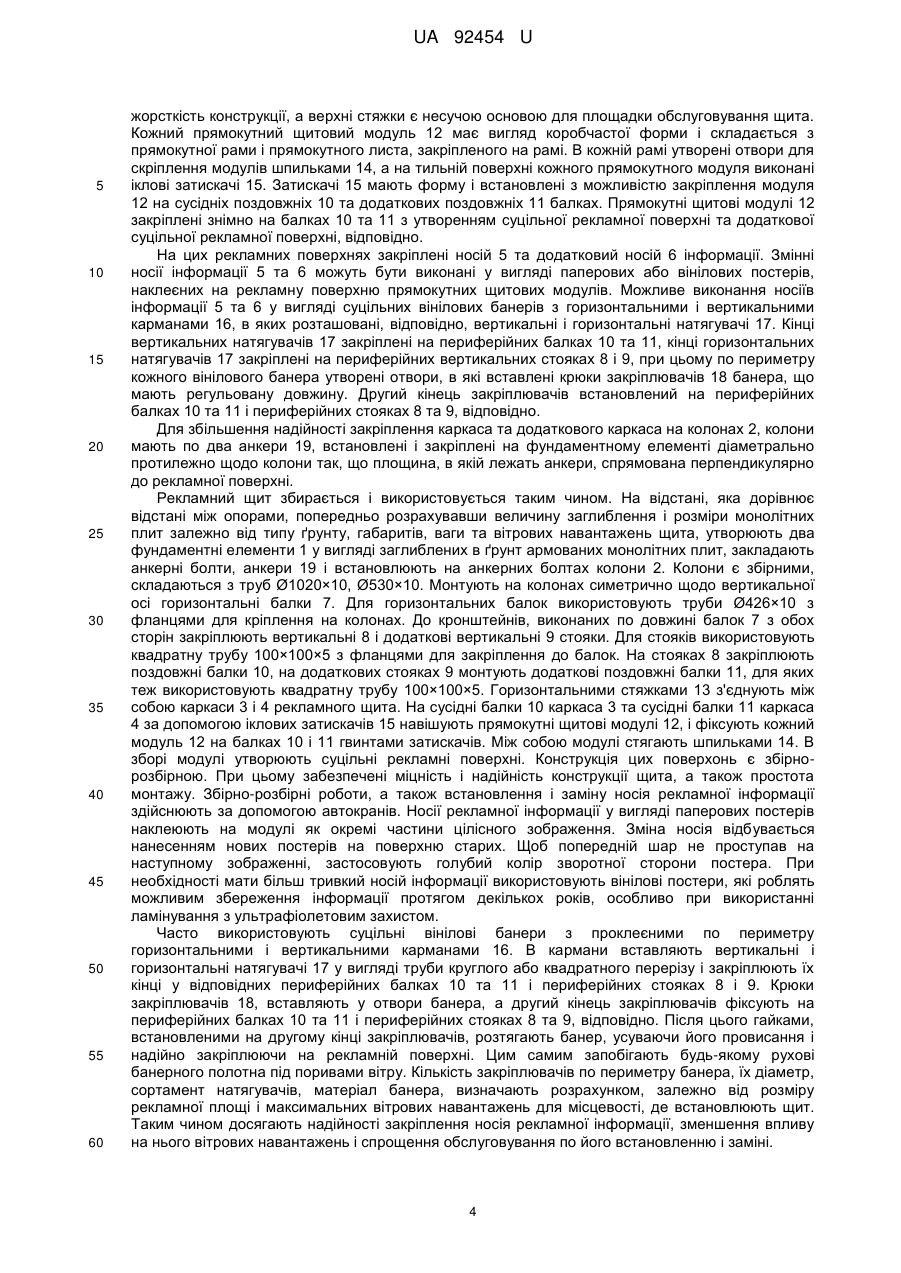

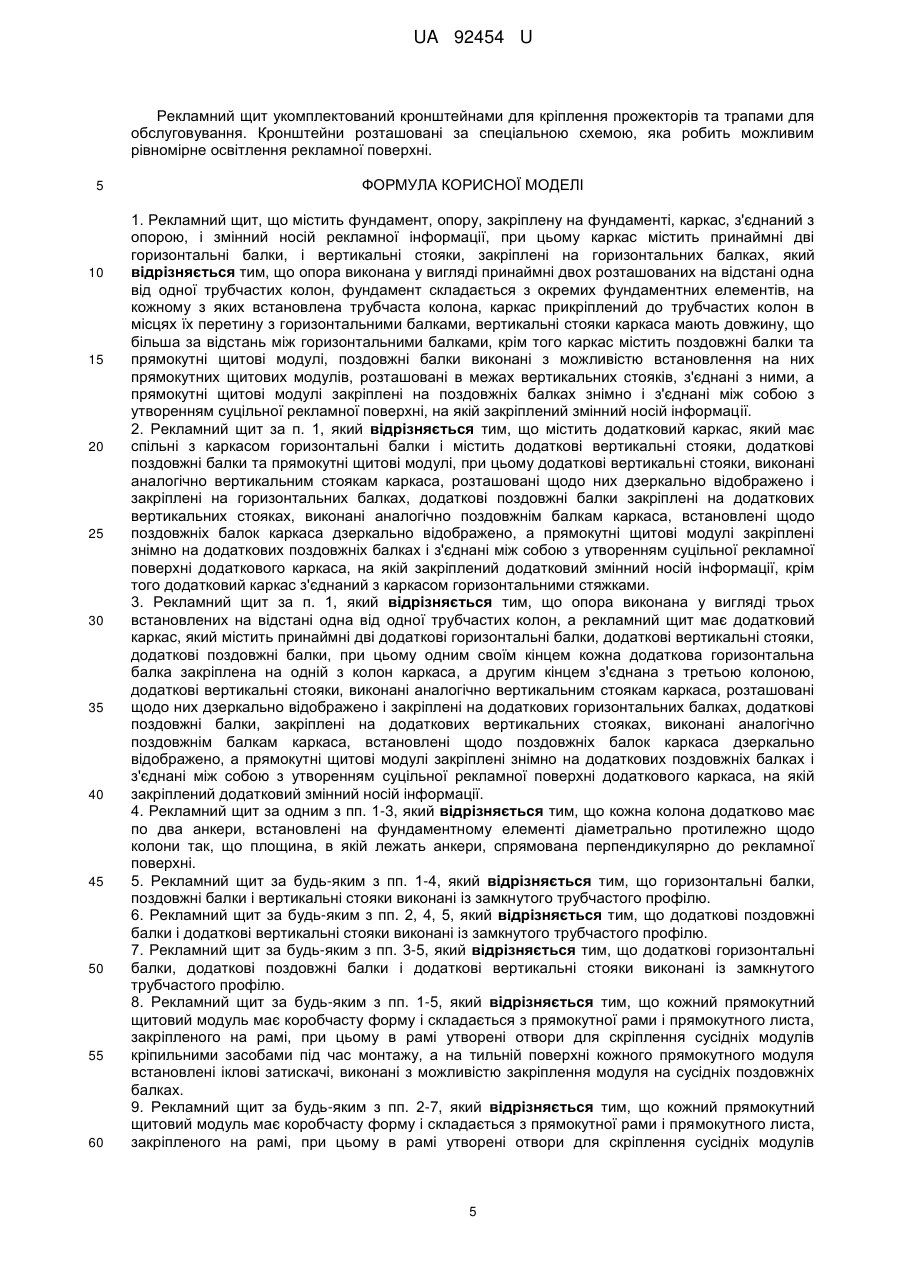

Реферат: UA 92454 U UA 92454 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інформаційної техніки, а саме до рекламних засобів зовнішньої реклами, зокрема до великогабаритних пристроїв для розміщення змінних носіїв рекламної інформації, так званих мегабордів, довжина і висота яких вимірюється від декількох до десятків метрів. Мегаборд або суперсайт - окремо розташована нестандартна рекламна конструкція, яка схожа на білборд, але має суттєво більші розміри (рекламні поверхні мегабордів переважно мають розміри 5×12 м або 5×15 м і встановлюються на опорах висотою до 22 метрів, http://umm.kiev.ua/). Однак, на теперішній час актуальною є потреба у рекламних щитах із значно більшою рекламною поверхнею, наприклад величиною 12×36 м. Необхідність у створенні і впровадженні великогабаритних рекламних щитів з надвеликим розмірами рекламної площі викликана тим, що мегаборди, зазвичай, встановлюються вздовж великих автострад з інтенсивним рухом автомобілів, а через збільшення швидкості руху автомобілів на автострадах рекламна інформація може бути сприйнята належним чином тільки у випадку, якщо вона утримується в зоні уваги протягом декількох хвилин, що і досягається завдяки надвеликим розмірам рекламних площ. На теперішній час відомі декілька конструкцій пристроїв для розміщення великогабаритної зовнішньої реклами. Наприклад відомий пристрій, закріплений наприклад на стіні будинку чи споруди (патент України № 533 на корисну модель, 2000 р.) або рекламна споруда-гігборд (патент України № 39319 на корисну модель, 2009 р), яка є рекламним щитом у вигляді даху на каркасній конструкції з фундаментом і розташована під кутом до горизонталі. Недоліком наведених вище конструкцій є їх прив'язка до певного місця на вулиці чи до певної архітектурної споруди. Наведені пристрої при потребі їх розташування вздовж вулиць чи міжміських автострад вимагають встановлення спеціальних будівельних споруд, що спричиняє значне збільшення вартості щита, а також додаткової площі для споруди. Тому такі рекламні засоби не можуть бути встановлені будь-де вздовж магістралі, а тільки у місцях, придатних для забудови. Великогабаритні рекламні щити обов'язково мають відповідати таким вимогам: мати достатньо велику міцність і надійність та безпечність використання; бути простими в конструктивному виконанні, легкими в монтажі і обслуговуванні; мати надійне закріплення носія рекламної інформації на каркасі. Відомий пристрій для розміщення реклами, який містить фундамент, опору у вигляді однієї колони, каркас і рекламний щит, в якому каркас може мати різну довжину за рахунок встановлення додаткових рам (патент України № 524 на корисну модель, 2000 p.). Зазначений пристрій легкий у монтажі і надійний при розмірах 6×12 м, однак, для більш великих рекламних площ конструкція не є міцною і надійною. Відомий також рекламний щит (патент України № 39842 на корисну модель, 2009 p.), який містить фундамент, опору, закріплену на фундаменті, каркас, з'єднаний з опорою, і змінний носій рекламної інформації. Особливістю виконання рекламного щита є виготовлення каркаса у вигляді решітки з полімерних труб на основі термопластів, з'єднаних між собою зварюванням. Перевагами конструкції є відсутність корозії і зменшена питома вага пристрою в розрахунку на одиницю рекламної площі, але для великогабаритних щитів довжиною в десятки метрів наведене конструктивне виконання пристрою є ненадійним, не забезпечує надійного закріплення носія рекламної інформації. Від власної ваги під час дощу або ожеледі чи вітрового навантаження великі полотна носія рекламної інформації деформуються, провисають і "хлопають" на вітрі, що крім погіршення зовнішнього вигляду призводить до зниження надійності закріплення полотна, а часом і до його пошкодження. Відоме закріплення країв полотна системою тросів з можливістю регулювання їх натягу як у патенті РФ № 2322701 на винахід, 2008 р. або за рахунок телескопічного закріплення кінців верхньої горизонтальної балки в верхні кінці вертикальних стояків (патент РФ № 2243596 на винахід, 2004 p.). Однак, зазначені конструкції рекламних щитів доцільно застосовувати для мегабордів з розміром рекламних 2 площ до 100 м . Для щитів з більшою рекламною площею наведені виконання не є міцними і надійними. Найближчим аналогом до корисної моделі, що заявляється, є рекламний щит за патентом України № 8333 на корисну модель, 2013 р. Рекламний щит містить фундамент, опору, закріплену на фундаменті, каркас, з'єднаний з опорою, і змінний носій рекламної інформації. Каркас складається з двох однакових прямокутних частин, кожна з яких містить принаймні дві горизонтальні балки і принаймні два вертикальних стояка, що закріплені на горизонтальних балках. Кожна прямокутна частина одним з вертикальних стояків з'єднана з опорою кріпильними елементами (шпильками), разом частини утворюють єдину раму, фронтальна поверхня якої лежить в одній площі. До зазначеної фронтальної поверхні рами прикріплений змінний носій рекламної інформації у вигляді полотна. При цьому горизонтальні балки і вертикальні стояки виготовлені із швелера. Для додання рамі додаткової міцності кожна 1 UA 92454 U 5 10 15 20 25 30 35 40 45 50 55 прямокутна частина рами містить укосину. Основним недоліком конструктивного виконання найближчого аналога є його недостатня міцність і ненадійність для рекламних щитів площею 2 близько 400 м і більше. Великі рекламні площі спричиняють великі вітрові навантаження, тому для забезпечення міцності конструкції необхідним є застосування масивного металопрокату, що призведе до підвищення матеріалоємності конструкції. Крім цього для щитів з великими рекламними площами виконання каркаса з двох прямокутних рамних частин і закріплення їх на опорі шпильками є абсолютно непридатними. Крім цього в технічному рішенні взагалі не передбачена компенсація деформування носія рекламної інформації. В основу корисної моделі поставлено задачу створення великогабаритного рекламного щита, в якому шляхом вдосконалення опори і каркаса було б досягнуто значне збільшення розміру рекламної площі при забезпеченні міцності конструкції, простоті монтажу і обслуговування та надійному закріпленні носія рекламної інформації. Поставлена задача вирішена так. Рекламний щит, як і найближчий аналог, містить фундамент, опору, закріплену на фундаменті, каркас, з'єднаний з опорою, який складається з принаймні двох горизонтальних балок і вертикальних стояків, закріплених на горизонтальних балках. Крім цього щит містить змінний носій рекламної інформації. Згідно з корисною моделлю, опора щита виконана у вигляді принаймні двох встановлених на відстані одна від одної трубчастих колон, а фундамент складається з окремих фундаментних елементів, на кожному з яких закріплена трубчаста колона. Каркас прикріплений до трубчастих колон в місцях їх перетину з горизонтальними балками. Вертикальні стояки каркасу мають довжину, що більша за відстань між горизонтальними балками. Крім цього каркас містить поздовжні балки і прямокутні щитові модулі. Поздовжні балки виконані з можливістю встановлення на них прямокутних щитових модулів, розташовані в межах вертикальних стояків і з'єднані із стояками. Прямокутні щитові модулі закріплені на поздовжніх балках знімно і з'єднані між собою з утворенням суцільної рекламної поверхні, на якій закріплений змінний носій інформації. Використання двох опорних колон, застосування замкнутого трубчастого профілю і закріплення каркаса на обох колонах збільшує міцність і жорсткість конструкції та збільшує протидію посиленим вітровим навантаженням. Поздовжні балки, з'єднані з вертикальними стояками, додають міцності конструкції, крім того, роблять можливим легке встановлення і знімне закріплення на них прямокутних щитових модулів. Прямокутні щитові модулі в зібраному стані утворюють суцільну поверхню, на якій може бути закріплений змінний носій інформації. Модулі легко встановлюються і знімаються, вони є основою для змінного рекламного носія і захищають полотно рекламного носія від вітрових навантажень. Згідно з корисною моделлю, рекламний щит може мати двостороннє виконання, при якому він має паралельно розташовані рекламні поверхні з обох сторін. Для цього конструкція щита містить додатковий каркас, який має спільні з каркасом горизонтальні балки і містить додаткові вертикальні стояки, додаткові поздовжні балки, та прямокутні щитові модулі. Додаткові вертикальні стояки, виконані аналогічно вертикальним стоякам каркаса, розташовані щодо них дзеркально відображено і закріплені на горизонтальних балках. Додаткові поздовжні балки, закріплені на додаткових вертикальних стояках, виконані аналогічно поздовжнім балкам каркаса, встановлені щодо поздовжніх балок каркаса дзеркально відображено. Прямокутні щитові модулі закріплені знімно на додаткових поздовжніх балках і з'єднані між собою з утворенням суцільної рекламної поверхні додаткового каркаса, на якій закріплений додатковий змінний носій інформації. Крім цього додатковий каркас з'єднаний з каркасом горизонтальними стяжками. При необхідності рекламний щит може бути виконаний з розташуванням рекламних поверхонь під кутом одна до одної. Для цього опора щита виконана у вигляді трьох встановлених на відстані одна від одної трубчастих колон, а рекламний щит має додатковий каркас, який містить принаймні дві додаткові горизонтальні балки, додаткові вертикальні стояки, додаткові поздовжні балки. При цьому один кінець кожної додаткової горизонтальної балки закріплений на одній з колон каркаса, а другий кінець з'єднаний з третьою колоною. Додаткові вертикальні стояки виконані аналогічно вертикальним стоякам каркаса, розташовані щодо них дзеркально відображено і закріплені на додаткових горизонтальних балках, додаткові поздовжні балки, закріплені на додаткових вертикальних стояках, виконані аналогічно поздовжнім балкам каркаса, встановлені щодо поздовжніх балок каркаса дзеркально відображено. Прямокутні щитові модулі закріплені знімно на додаткових поздовжніх балках і з'єднані між собою з утворенням суцільної рекламної поверхні додаткового каркаса, на якій закріплений додатковий змінний носій інформації. 2 UA 92454 U 5 10 15 20 25 30 35 40 45 50 55 60 Переважним є виконання, при якому кожна колона додатково має по два анкери, що закріплені на фундаментному елементі діаметрально протилежно щодо колони і розташовані так, що площина, в якій лежать анкери, спрямована перпендикулярно до рекламної поверхні. Також переважним є виконання, при якому горизонтальні балки, поздовжні балки і вертикальні стояки виконані із замкнутого трубчастого профілю. Для двостороннього щита із замкнутого трубчастого профілю також виконані додаткові поздовжні балки і додаткові вертикальні стояки. Для щита з двома рекламними поверхнями, розташованими під кутом, із замкнутого трубчастого профілю виконані додаткові горизонтальні балки, додаткові поздовжні балки і додаткові вертикальні стояки. Використання замкнутого трубчастого профілю надає конструкції щита додаткової міцності. Для надійного спирання на поздовжні балки і додаткові поздовжні балки щитових прямокутних модулів балки виконані із замкнутого трубчастого профілю квадратного поперечного перерізу. Відповідно до корисної моделі, кожний прямокутний щитовий модуль має коробчасту форму і складається з прямокутної рами і прямокутного листа, закріпленого на рамі, при цьому в рамі утворені отвори для скріплення сусідніх модулів кріпильними засобами під час монтажу, а на тильній поверхні кожного прямокутного модуля встановлені іклові затискачі, виконані з можливістю закріплення модуля на сусідніх поздовжніх балках та сусідніх додаткових поздовжніх балках (при наявності). Згідно з корисною моделлю, змінний носій рекламної інформації та додатковий носій рекламної інформації, при наявності, можуть бути виконані у вигляді паперових або вінілових постерів, наклеєних на рекламну поверхню прямокутних щитових модулів. Постери не піддаються коробленню чи провисанню, вони приклеєні до жорсткої поверхні прямокутних щитових модулів. При зміні носія рекламної інформації замінюючі постери наклеюються на замінювані. Згідно з корисною моделлю, змінний носій рекламної інформації та додатковий змінний носій рекламної інформації (при наявності) можуть бути виконані у вигляді вінілових банерів з горизонтальними і вертикальними карманами, в яких розташовані, відповідно, вертикальні і горизонтальні натягувачі. Кінці вертикальних і горизонтальних натягувачів банера закріплені відповідно на периферійних поздовжніх балках та периферійних вертикальних стояках. Кінці вертикальних і горизонтальних натягувачів другого банера (для двостороннього щита з паралельним розташуванням рекламних поверхонь чи їх розташуванням під кутом) закріплені, відповідно, на периферійних додаткових поздовжніх балках та периферійних додаткових вертикальних стояках. При цьому по периметру вінілового банера утворені отвори, в які вставлені крюки закріплювачів банера регульованої довжини, другий кінець яких закріплений на периферійних поздовжніх балках і периферійних вертикальних стояках. Для другого банера двостороннього щита другий кінець закріплювачів банера закріплений на периферійних додаткових поздовжніх балках і периферійних додаткових вертикальних стояках. Суть корисної моделі пояснюється кресленнями, де на фігурі 1 наведено зовнішній вигляд конструктивного виконання двостороннього рекламного щита з відсутньою частиною прямокутних щитових модулів у вигляді ¾ збоку; на фіг. 2 наведено вигляд спереду рекламного щита без прямокутних щитових модулів; на фіг. 3 - переріз по А-А на фіг. 2; на фіг. 4 - вигляд по стрілці Б (на фіг. 2) на частину каркаса з закріпленими прямокутними щитовими модулями; на фіг. 5 - переріз по В-В на фіг. 4; на фіг. 6 - вид Д на фіг. 4; на фіг. 7 - вид Г на фіг. 3. Креслення, як і опис прикладу конкретного виконання рекламного щита, наведені лише для пояснення суті корисної моделі і не обмежують обсяг прав, визначений її формулою. Двосторонній рекламний щит містить фундамент, що складається з окремих фундаментних елементів 1, опору, виконану у вигляді двох встановлених на відстані одна від одної трубчастих колон 2, кожна з яких закріплена на відповідному фундаментному елементі, каркас 3, додатковий каркас 4, змінний носій 5 та додатковий змінний носій 6 рекламної інформації. Каркас 3 і додатковий каркас 4 мають дві спільні горизонтальні балки 7. Кількість балок може бути і більшою, але доцільним є виконання каркасу з двома горизонтальними балками. Горизонтальні балки 7 прикріплені до обох трубчастих колон 2. Каркас 3 містить вертикальні стояки 8, а додатковий каркас 4 - додаткові вертикальні стояки 9. Стояки 8 та 9 мають довжину, що більша за відстань між горизонтальними балками 7, і закріплені на цих балках. Стояки 9 виконані аналогічно стоякам 8, розташовані щодо них дзеркально відображено. Каркас 3 і додатковий каркас 4 містять, відповідно, поздовжні балки 10 і додаткові поздовжні балки 11. Балки 10 і 11 розташовані в межах стояків 8 та 9, відповідно. Балки 10 з'єднані з вертикальними стояками 8, а балки 11 закріплені на додаткових вертикальних стояках 9. На поздовжніх балках 10 та додаткових поздовжніх балках 11 встановлені прямокутні щитові модулі 12. Додатковий каркас 4 з'єднаний з каркасом 3 горизонтальними стяжками 13. Стяжки 13 збільшують 3 UA 92454 U 5 10 15 20 25 30 35 40 45 50 55 60 жорсткість конструкції, а верхні стяжки є несучою основою для площадки обслуговування щита. Кожний прямокутний щитовий модуль 12 має вигляд коробчастої форми і складається з прямокутної рами і прямокутного листа, закріпленого на рамі. В кожній рамі утворені отвори для скріплення модулів шпильками 14, а на тильній поверхні кожного прямокутного модуля виконані іклові затискачі 15. Затискачі 15 мають форму і встановлені з можливістю закріплення модуля 12 на сусідніх поздовжніх 10 та додаткових поздовжніх 11 балках. Прямокутні щитові модулі 12 закріплені знімно на балках 10 та 11 з утворенням суцільної рекламної поверхні та додаткової суцільної рекламної поверхні, відповідно. На цих рекламних поверхнях закріплені носій 5 та додатковий носій 6 інформації. Змінні носії інформації 5 та 6 можуть бути виконані у вигляді паперових або вінілових постерів, наклеєних на рекламну поверхню прямокутних щитових модулів. Можливе виконання носіїв інформації 5 та 6 у вигляді суцільних вінілових банерів з горизонтальними і вертикальними карманами 16, в яких розташовані, відповідно, вертикальні і горизонтальні натягувачі 17. Кінці вертикальних натягувачів 17 закріплені на периферійних балках 10 та 11, кінці горизонтальних натягувачів 17 закріплені на периферійних вертикальних стояках 8 і 9, при цьому по периметру кожного вінілового банера утворені отвори, в які вставлені крюки закріплювачів 18 банера, що мають регульовану довжину. Другий кінець закріплювачів встановлений на периферійних балках 10 та 11 і периферійних стояках 8 та 9, відповідно. Для збільшення надійності закріплення каркаса та додаткового каркаса на колонах 2, колони мають по два анкери 19, встановлені і закріплені на фундаментному елементі діаметрально протилежно щодо колони так, що площина, в якій лежать анкери, спрямована перпендикулярно до рекламної поверхні. Рекламний щит збирається і використовується таким чином. На відстані, яка дорівнює відстані між опорами, попередньо розрахувавши величину заглиблення і розміри монолітних плит залежно від типу ґрунту, габаритів, ваги та вітрових навантажень щита, утворюють два фундаментні елементи 1 у вигляді заглиблених в ґрунт армованих монолітних плит, закладають анкерні болти, анкери 19 і встановлюють на анкерних болтах колони 2. Колони є збірними, складаються з труб Ø1020×10, Ø530×10. Монтують на колонах симетрично щодо вертикальної осі горизонтальні балки 7. Для горизонтальних балок використовують труби Ø426×10 з фланцями для кріплення на колонах. До кронштейнів, виконаних по довжині балок 7 з обох сторін закріплюють вертикальні 8 і додаткові вертикальні 9 стояки. Для стояків використовують квадратну трубу 100×100×5 з фланцями для закріплення до балок. На стояках 8 закріплюють поздовжні балки 10, на додаткових стояках 9 монтують додаткові поздовжні балки 11, для яких теж використовують квадратну трубу 100×100×5. Горизонтальними стяжками 13 з'єднують між собою каркаси 3 і 4 рекламного щита. На сусідні балки 10 каркаса 3 та сусідні балки 11 каркаса 4 за допомогою іклових затискачів 15 навішують прямокутні щитові модулі 12, і фіксують кожний модуль 12 на балках 10 і 11 гвинтами затискачів. Між собою модулі стягають шпильками 14. В зборі модулі утворюють суцільні рекламні поверхні. Конструкція цих поверхонь є збірнорозбірною. При цьому забезпечені міцність і надійність конструкції щита, а також простота монтажу. Збірно-розбірні роботи, а також встановлення і заміну носія рекламної інформації здійснюють за допомогою автокранів. Носії рекламної інформації у вигляді паперових постерів наклеюють на модулі як окремі частини цілісного зображення. Зміна носія відбувається нанесенням нових постерів на поверхню старих. Щоб попередній шар не проступав на наступному зображенні, застосовують голубий колір зворотної сторони постера. При необхідності мати більш тривкий носій інформації використовують вінілові постери, які роблять можливим збереження інформації протягом декількох років, особливо при використанні ламінування з ультрафіолетовим захистом. Часто використовують суцільні вінілові банери з проклеєними по периметру горизонтальними і вертикальними карманами 16. В кармани вставляють вертикальні і горизонтальні натягувачі 17 у вигляді труби круглого або квадратного перерізу і закріплюють їх кінці у відповідних периферійних балках 10 та 11 і периферійних стояках 8 і 9. Крюки закріплювачів 18, вставляють у отвори банера, а другий кінець закріплювачів фіксують на периферійних балках 10 та 11 і периферійних стояках 8 та 9, відповідно. Після цього гайками, встановленими на другому кінці закріплювачів, розтягають банер, усуваючи його провисання і надійно закріплюючи на рекламній поверхні. Цим самим запобігають будь-якому рухові банерного полотна під поривами вітру. Кількість закріплювачів по периметру банера, їх діаметр, сортамент натягувачів, матеріал банера, визначають розрахунком, залежно від розміру рекламної площі і максимальних вітрових навантажень для місцевості, де встановлюють щит. Таким чином досягають надійності закріплення носія рекламної інформації, зменшення впливу на нього вітрових навантажень і спрощення обслуговування по його встановленню і заміні. 4 UA 92454 U Рекламний щит укомплектований кронштейнами для кріплення прожекторів та трапами для обслуговування. Кронштейни розташовані за спеціальною схемою, яка робить можливим рівномірне освітлення рекламної поверхні. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рекламний щит, що містить фундамент, опору, закріплену на фундаменті, каркас, з'єднаний з опорою, і змінний носій рекламної інформації, при цьому каркас містить принаймні дві горизонтальні балки, і вертикальні стояки, закріплені на горизонтальних балках, який відрізняється тим, що опора виконана у вигляді принаймні двох розташованих на відстані одна від одної трубчастих колон, фундамент складається з окремих фундаментних елементів, на кожному з яких встановлена трубчаста колона, каркас прикріплений до трубчастих колон в місцях їх перетину з горизонтальними балками, вертикальні стояки каркаса мають довжину, що більша за відстань між горизонтальними балками, крім того каркас містить поздовжні балки та прямокутні щитові модулі, поздовжні балки виконані з можливістю встановлення на них прямокутних щитових модулів, розташовані в межах вертикальних стояків, з'єднані з ними, а прямокутні щитові модулі закріплені на поздовжніх балках знімно і з'єднані між собою з утворенням суцільної рекламної поверхні, на якій закріплений змінний носій інформації. 2. Рекламний щит за п. 1, який відрізняється тим, що містить додатковий каркас, який має спільні з каркасом горизонтальні балки і містить додаткові вертикальні стояки, додаткові поздовжні балки та прямокутні щитові модулі, при цьому додаткові вертикальні стояки, виконані аналогічно вертикальним стоякам каркаса, розташовані щодо них дзеркально відображено і закріплені на горизонтальних балках, додаткові поздовжні балки закріплені на додаткових вертикальних стояках, виконані аналогічно поздовжнім балкам каркаса, встановлені щодо поздовжніх балок каркаса дзеркально відображено, а прямокутні щитові модулі закріплені знімно на додаткових поздовжніх балках і з'єднані між собою з утворенням суцільної рекламної поверхні додаткового каркаса, на якій закріплений додатковий змінний носій інформації, крім того додатковий каркас з'єднаний з каркасом горизонтальними стяжками. 3. Рекламний щит за п. 1, який відрізняється тим, що опора виконана у вигляді трьох встановлених на відстані одна від одної трубчастих колон, а рекламний щит має додатковий каркас, який містить принаймні дві додаткові горизонтальні балки, додаткові вертикальні стояки, додаткові поздовжні балки, при цьому одним своїм кінцем кожна додаткова горизонтальна балка закріплена на одній з колон каркаса, а другим кінцем з'єднана з третьою колоною, додаткові вертикальні стояки, виконані аналогічно вертикальним стоякам каркаса, розташовані щодо них дзеркально відображено і закріплені на додаткових горизонтальних балках, додаткові поздовжні балки, закріплені на додаткових вертикальних стояках, виконані аналогічно поздовжнім балкам каркаса, встановлені щодо поздовжніх балок каркаса дзеркально відображено, а прямокутні щитові модулі закріплені знімно на додаткових поздовжніх балках і з'єднані між собою з утворенням суцільної рекламної поверхні додаткового каркаса, на якій закріплений додатковий змінний носій інформації. 4. Рекламний щит за одним з пп. 1-3, який відрізняється тим, що кожна колона додатково має по два анкери, встановлені на фундаментному елементі діаметрально протилежно щодо колони так, що площина, в якій лежать анкери, спрямована перпендикулярно до рекламної поверхні. 5. Рекламний щит за будь-яким з пп. 1-4, який відрізняється тим, що горизонтальні балки, поздовжні балки і вертикальні стояки виконані із замкнутого трубчастого профілю. 6. Рекламний щит за будь-яким з пп. 2, 4, 5, який відрізняється тим, що додаткові поздовжні балки і додаткові вертикальні стояки виконані із замкнутого трубчастого профілю. 7. Рекламний щит за будь-яким з пп. 3-5, який відрізняється тим, що додаткові горизонтальні балки, додаткові поздовжні балки і додаткові вертикальні стояки виконані із замкнутого трубчастого профілю. 8. Рекламний щит за будь-яким з пп. 1-5, який відрізняється тим, що кожний прямокутний щитовий модуль має коробчасту форму і складається з прямокутної рами і прямокутного листа, закріпленого на рамі, при цьому в рамі утворені отвори для скріплення сусідніх модулів кріпильними засобами під час монтажу, а на тильній поверхні кожного прямокутного модуля встановлені іклові затискачі, виконані з можливістю закріплення модуля на сусідніх поздовжніх балках. 9. Рекламний щит за будь-яким з пп. 2-7, який відрізняється тим, що кожний прямокутний щитовий модуль має коробчасту форму і складається з прямокутної рами і прямокутного листа, закріпленого на рамі, при цьому в рамі утворені отвори для скріплення сусідніх модулів 5 UA 92454 U 5 10 15 20 кріпильними засобами під час монтажу, а на тильній поверхні кожного прямокутного модуля встановлені іклові затискачі, виконані з можливістю закріплення модуля на сусідніх поздовжніх балках і на сусідніх додаткових поздовжніх балках. 10. Рекламний щит за будь-яким з пп. 1-9, який відрізняється тим, що змінний носій рекламної інформації виконаний у вигляді паперових або вінілових постерів, наклеєних на рекламну поверхню прямокутних щитових модулів. 11. Рекламний щит за будь-яким з пп. 2-9, який відрізняється тим, що додатковий змінний носій рекламної інформації виконаний у вигляді паперових або вінілових постерів, наклеєних на рекламну поверхню прямокутних щитових модулів. 12. Рекламний щит за будь-яким з пп. 1-9, який відрізняється тим, що змінний носій рекламної інформації виконаний у вигляді вінілового банера з горизонтальними і вертикальними карманами, в яких розташовані, відповідно, вертикальні і горизонтальні натягувачі, кінці яких закріплені, відповідно, на периферійних поздовжніх балках та периферійних вертикальних стояках, при цьому по периметру вінілового банера утворені отвори, в які вставлені крюки закріплювачів банера регульованої довжини, другий кінець яких закріплений на периферійних поздовжніх балках і периферійних вертикальних стояках. 13. Рекламний щит за будь-яким з пп. 2-9, 12, який відрізняється тим, що додатковий змінний носій рекламної інформації виконаний у вигляді вінілового банера з горизонтальними і вертикальними карманами, в яких розташовані, відповідно, вертикальні і горизонтальні натягувачі, кінці яких закріплені, відповідно, на периферійних додаткових поздовжніх балках та периферійних додаткових вертикальних стояках, при цьому по периметру вінілового банера утворені отвори, в які вставлені крюки закріплювачів банера регульованої довжини, другий кінець яких закріплений на периферійних додаткових поздовжніх балках і периферійних додаткових вертикальних стояках. 6 UA 92454 U 7 UA 92454 U 8 UA 92454 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
