Рекламний щит

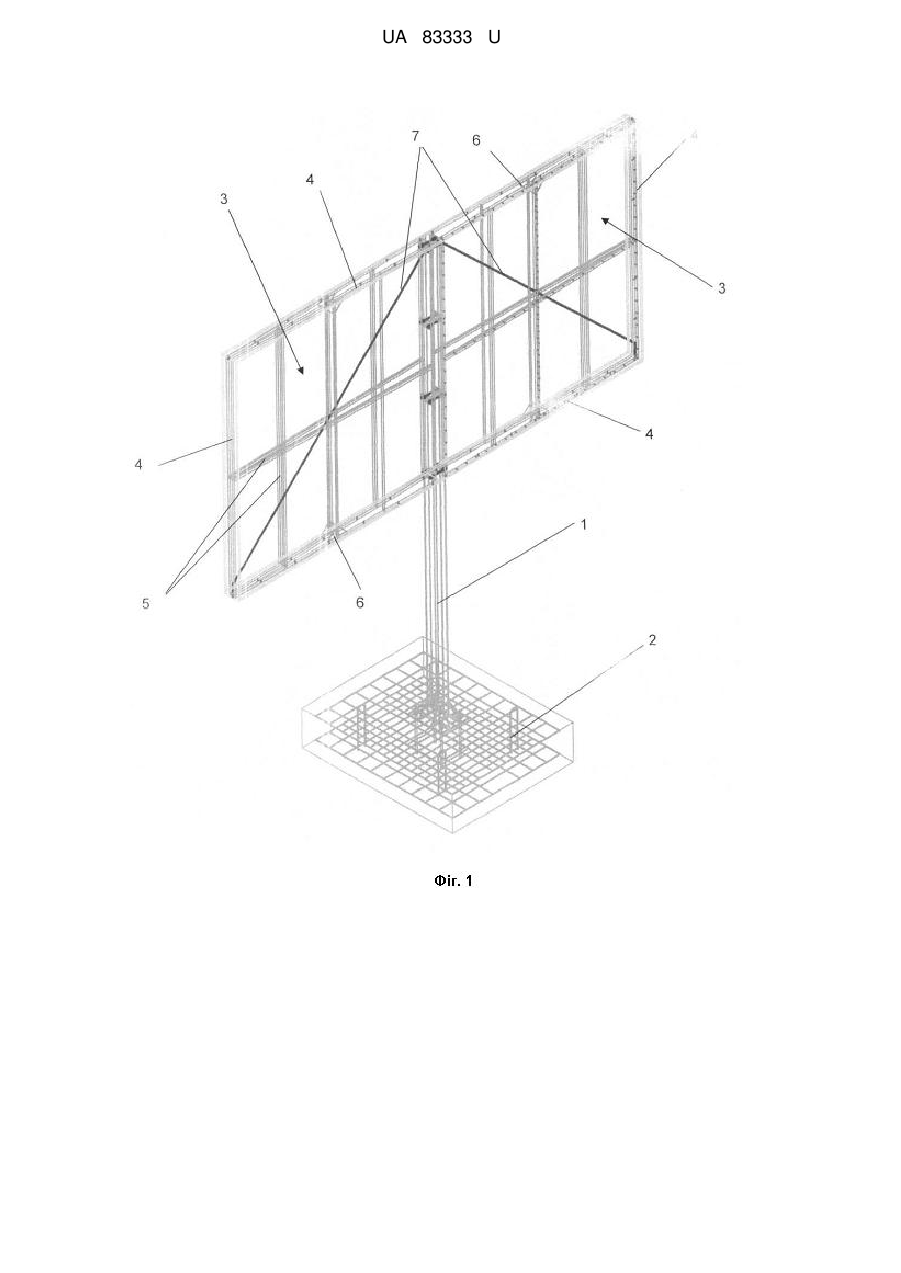

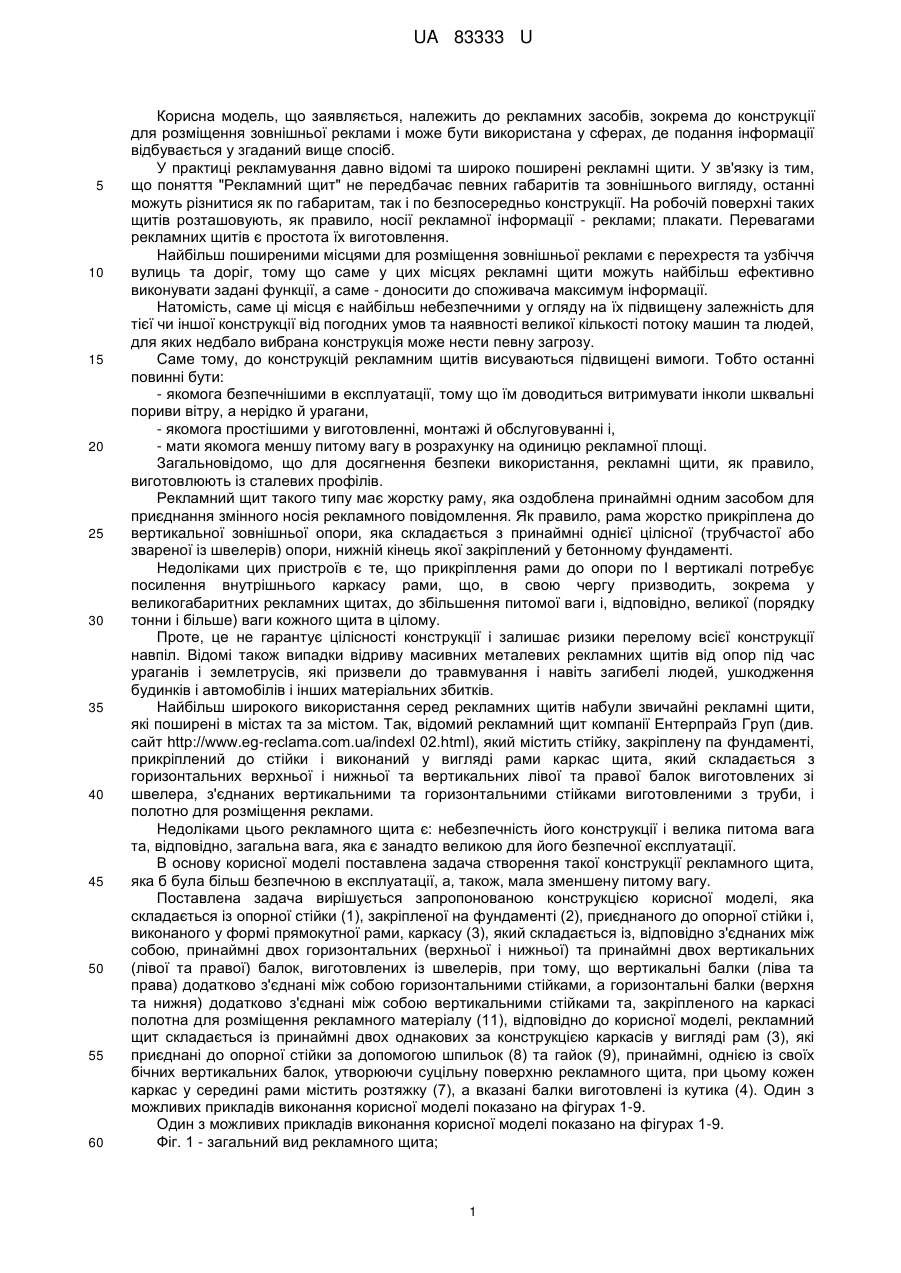

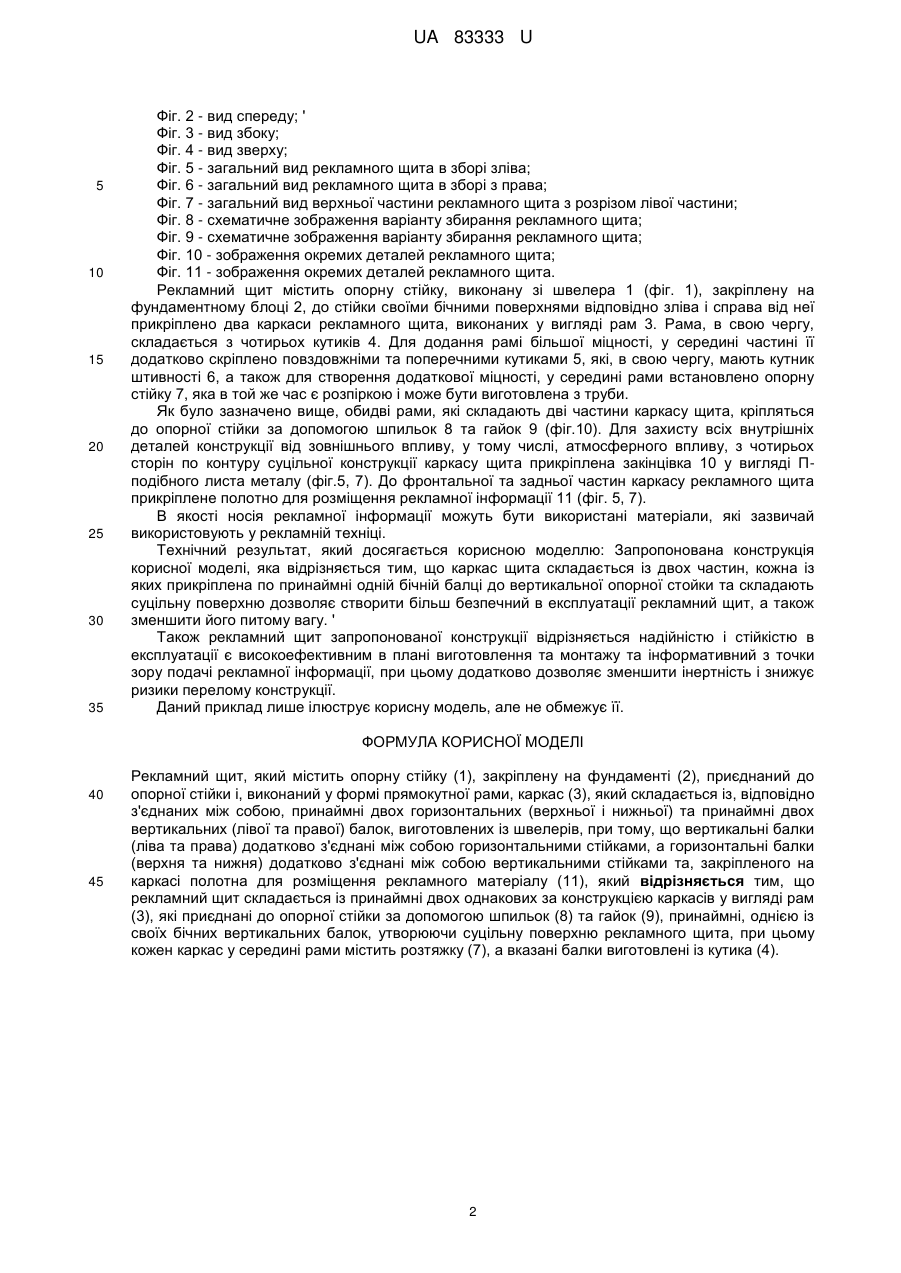

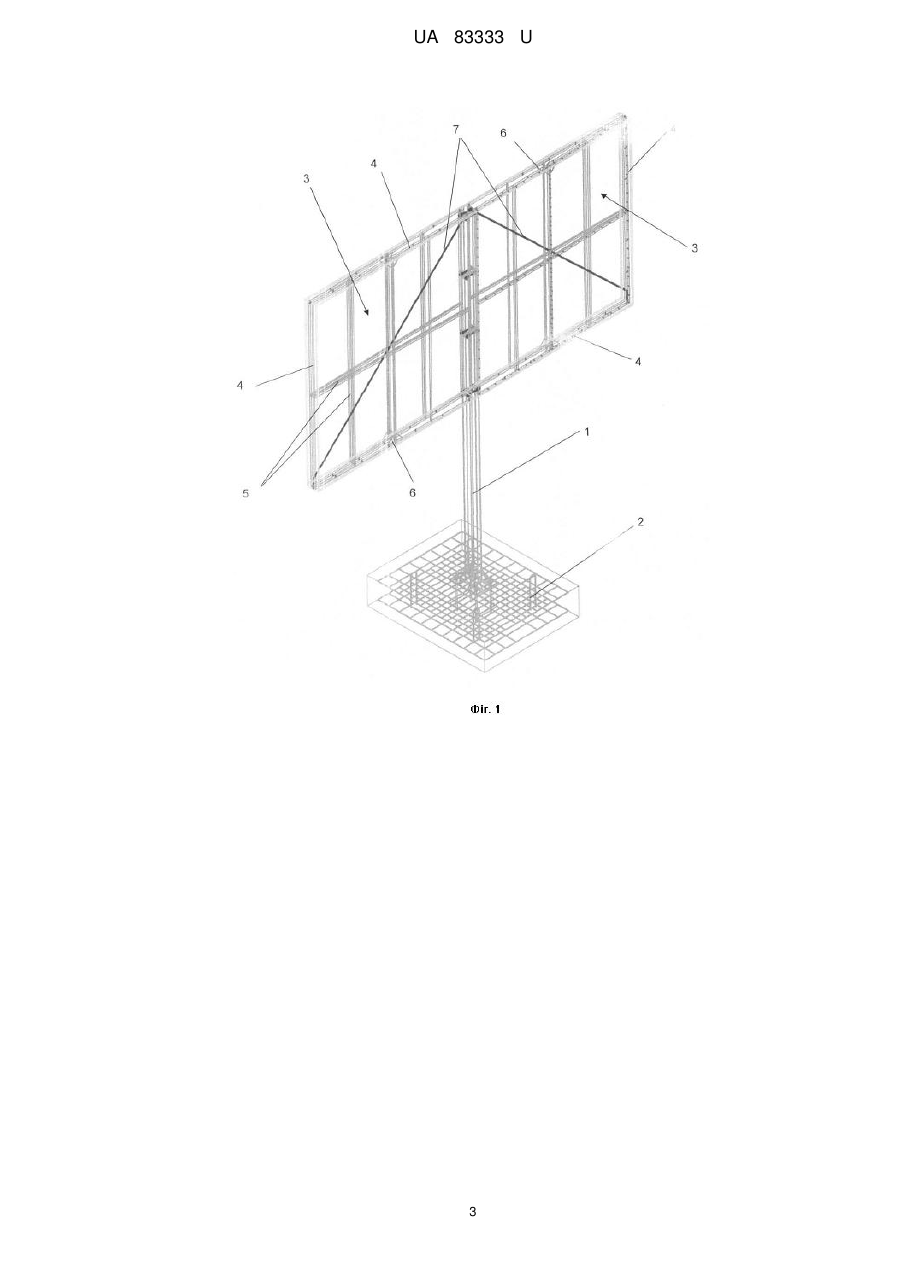

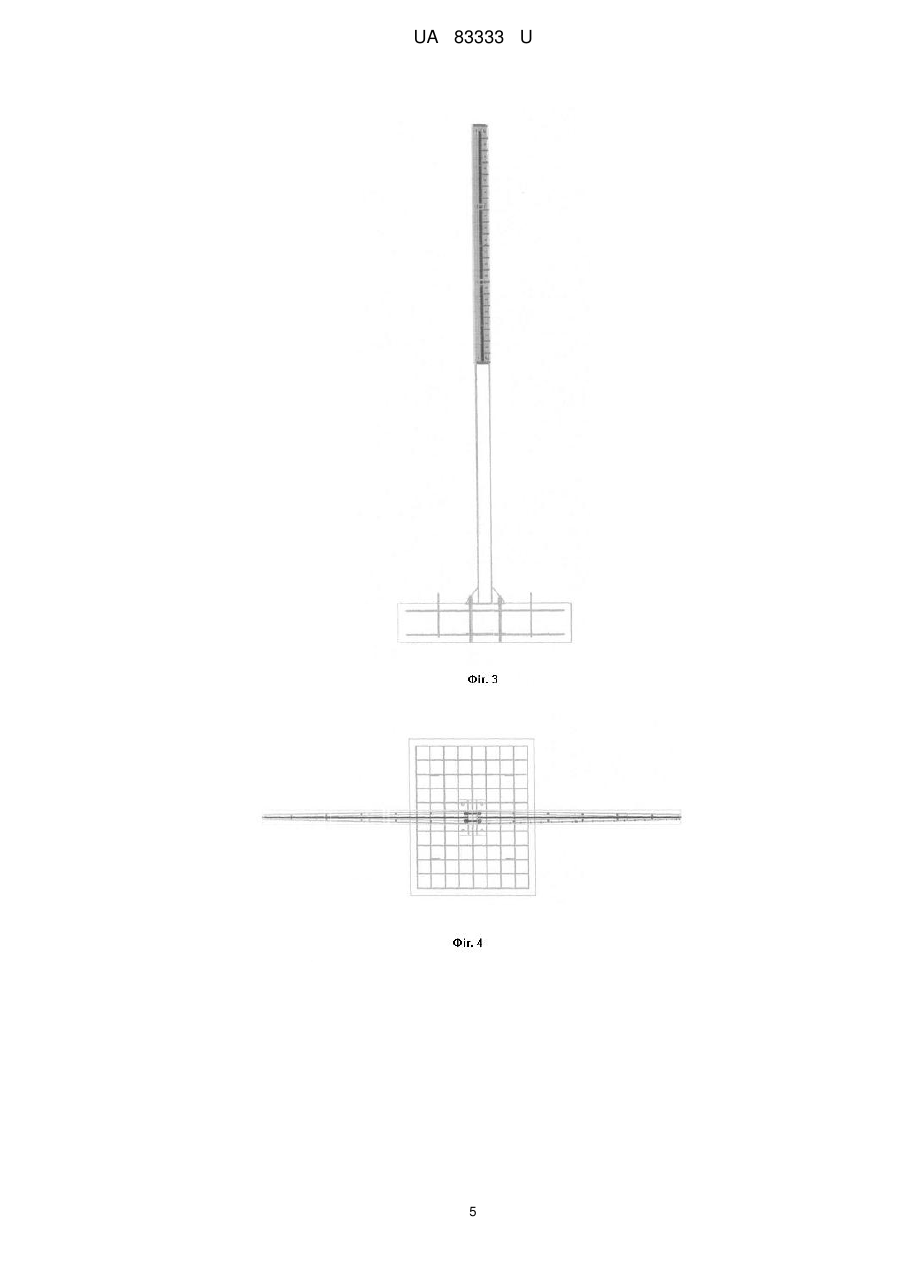

Реферат: UA 83333 U UA 83333 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до рекламних засобів, зокрема до конструкції для розміщення зовнішньої реклами і може бути використана у сферах, де подання інформації відбувається у згаданий вище спосіб. У практиці рекламування давно відомі та широко поширені рекламні щити. У зв'язку із тим, що поняття "Рекламний щит" не передбачає певних габаритів та зовнішнього вигляду, останні можуть різнитися як по габаритам, так і по безпосередньо конструкції. На робочій поверхні таких щитів розташовують, як правило, носії рекламної інформації - реклами; плакати. Перевагами рекламних щитів є простота їх виготовлення. Найбільш поширеними місцями для розміщення зовнішньої реклами є перехрестя та узбіччя вулиць та доріг, тому що саме у цих місцях рекламні щити можуть найбільш ефективно виконувати задані функції, а саме - доносити до споживача максимум інформації. Натомість, саме ці місця є найбільш небезпечними у огляду на їх підвищену залежність для тієї чи іншої конструкції від погодних умов та наявності великої кількості потоку машин та людей, для яких недбало вибрана конструкція може нести певну загрозу. Саме тому, до конструкцій рекламним щитів висуваються підвищені вимоги. Тобто останні повинні бути: - якомога безпечнішими в експлуатації, тому що їм доводиться витримувати інколи шквальні пориви вітру, а нерідко й урагани, - якомога простішими у виготовленні, монтажі й обслуговуванні і, - мати якомога меншу питому вагу в розрахунку на одиницю рекламної площі. Загальновідомо, що для досягнення безпеки використання, рекламні щити, як правило, виготовлюють із сталевих профілів. Рекламний щит такого типу має жорстку раму, яка оздоблена принаймні одним засобом для приєднання змінного носія рекламного повідомлення. Як правило, рама жорстко прикріплена до вертикальної зовнішньої опори, яка складається з принаймні однієї цілісної (трубчастої або звареної із швелерів) опори, нижній кінець якої закріплений у бетонному фундаменті. Недоліками цих пристроїв є те, що прикріплення рами до опори по І вертикалі потребує посилення внутрішнього каркасу рами, що, в свою чергу призводить, зокрема у великогабаритних рекламних щитах, до збільшення питомої ваги і, відповідно, великої (порядку тонни і більше) ваги кожного щита в цілому. Проте, це не гарантує цілісності конструкції і залишає ризики перелому всієї конструкції навпіл. Відомі також випадки відриву масивних металевих рекламних щитів від опор під час ураганів і землетрусів, які призвели до травмування і навіть загибелі людей, ушкодження будинків і автомобілів і інших матеріальних збитків. Найбільш широкого використання серед рекламних щитів набули звичайні рекламні щити, які поширені в містах та за містом. Так, відомий рекламний щит компанії Ентерпрайз Груп (див. сайт http://www.eg-reclama.com.ua/indexl 02.html), який містить стійку, закріплену па фундаменті, прикріплений до стійки і виконаний у вигляді рами каркас щита, який складається з горизонтальних верхньої і нижньої та вертикальних лівої та правої балок виготовлених зі швелера, з'єднаних вертикальними та горизонтальними стійками виготовленими з труби, і полотно для розміщення реклами. Недоліками цього рекламного щита є: небезпечність його конструкції і велика питома вага та, відповідно, загальна вага, яка є занадто великою для його безпечної експлуатації. В основу корисної моделі поставлена задача створення такої конструкції рекламного щита, яка б була більш безпечною в експлуатації, а, також, мала зменшену питому вагу. Поставлена задача вирішується запропонованою конструкцією корисної моделі, яка складається із опорної стійки (1), закріпленої на фундаменті (2), приєднаного до опорної стійки і, виконаного у формі прямокутної рами, каркасу (3), який складається із, відповідно з'єднаних між собою, принаймні двох горизонтальних (верхньої і нижньої) та принаймні двох вертикальних (лівої та правої) балок, виготовлених із швелерів, при тому, що вертикальні балки (ліва та права) додатково з'єднані між собою горизонтальними стійками, а горизонтальні балки (верхня та нижня) додатково з'єднані між собою вертикальними стійками та, закріпленого на каркасі полотна для розміщення рекламного матеріалу (11), відповідно до корисної моделі, рекламний щит складається із принаймні двох однакових за конструкцією каркасів у вигляді рам (3), які приєднані до опорної стійки за допомогою шпильок (8) та гайок (9), принаймні, однією із своїх бічних вертикальних балок, утворюючи суцільну поверхню рекламного щита, при цьому кожен каркас у середині рами містить розтяжку (7), а вказані балки виготовлені із кутика (4). Один з можливих прикладів виконання корисної моделі показано на фігурах 1-9. Один з можливих прикладів виконання корисної моделі показано на фігурах 1-9. Фіг. 1 - загальний вид рекламного щита; 1 UA 83333 U 5 10 15 20 25 30 35 Фіг. 2 - вид спереду; ' Фіг. 3 - вид збоку; Фіг. 4 - вид зверху; Фіг. 5 - загальний вид рекламного щита в зборі зліва; Фіг. 6 - загальний вид рекламного щита в зборі з права; Фіг. 7 - загальний вид верхньої частини рекламного щита з розрізом лівої частини; Фіг. 8 - схематичне зображення варіанту збирання рекламного щита; Фіг. 9 - схематичне зображення варіанту збирання рекламного щита; Фіг. 10 - зображення окремих деталей рекламного щита; Фіг. 11 - зображення окремих деталей рекламного щита. Рекламний щит містить опорну стійку, виконану зі швелера 1 (фіг. 1), закріплену на фундаментному блоці 2, до стійки своїми бічними поверхнями відповідно зліва і справа від неї прикріплено два каркаси рекламного щита, виконаних у вигляді рам 3. Рама, в свою чергу, складається з чотирьох кутиків 4. Для додання рамі більшої міцності, у середині частині її додатково скріплено повздовжніми та поперечними кутиками 5, які, в свою чергу, мають кутник штивності 6, а також для створення додаткової міцності, у середині рами встановлено опорну стійку 7, яка в той же час є розпіркою і може бути виготовлена з труби. Як було зазначено вище, обидві рами, які складають дві частини каркасу щита, кріпляться до опорної стійки за допомогою шпильок 8 та гайок 9 (фіг.10). Для захисту всіх внутрішніх деталей конструкції від зовнішнього впливу, у тому числі, атмосферного впливу, з чотирьох сторін по контуру суцільної конструкції каркасу щита прикріплена закінцівка 10 у вигляді Пподібного листа металу (фіг.5, 7). До фронтальної та задньої частин каркасу рекламного щита прикріплене полотно для розміщення рекламної інформації 11 (фіг. 5, 7). В якості носія рекламної інформації можуть бути використані матеріали, які зазвичай використовують у рекламній техніці. Технічний результат, який досягається корисною моделлю: Запропонована конструкція корисної моделі, яка відрізняється тим, що каркас щита складається із двох частин, кожна із яких прикріплена по принаймні одній бічній балці до вертикальної опорної стойки та складають суцільну поверхню дозволяє створити більш безпечний в експлуатації рекламний щит, а також зменшити його питому вагу. ' Також рекламний щит запропонованої конструкції відрізняється надійністю і стійкістю в експлуатації є високоефективним в плані виготовлення та монтажу та інформативний з точки зору подачі рекламної інформації, при цьому додатково дозволяє зменшити інертність і знижує ризики перелому конструкції. Даний приклад лише ілюструє корисну модель, але не обмежує її. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Рекламний щит, який містить опорну стійку (1), закріплену на фундаменті (2), приєднаний до опорної стійки і, виконаний у формі прямокутної рами, каркас (3), який складається із, відповідно з'єднаних між собою, принаймні двох горизонтальних (верхньої і нижньої) та принаймні двох вертикальних (лівої та правої) балок, виготовлених із швелерів, при тому, що вертикальні балки (ліва та права) додатково з'єднані між собою горизонтальними стійками, а горизонтальні балки (верхня та нижня) додатково з'єднані між собою вертикальними стійками та, закріпленого на каркасі полотна для розміщення рекламного матеріалу (11), який відрізняється тим, що рекламний щит складається із принаймні двох однакових за конструкцією каркасів у вигляді рам (3), які приєднані до опорної стійки за допомогою шпильок (8) та гайок (9), принаймні, однією із своїх бічних вертикальних балок, утворюючи суцільну поверхню рекламного щита, при цьому кожен каркас у середині рами містить розтяжку (7), а вказані балки виготовлені із кутика (4). 2 UA 83333 U 3 UA 83333 U 4 UA 83333 U 5 UA 83333 U 6 UA 83333 U 7 UA 83333 U 8 UA 83333 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
