Аустенітна нержавіюча сталь (варіанти) та виріб, що включає таку сталь (варіанти)
Формула / Реферат
1. Аустенітна нержавіюча сталь, яка містить в мас.% з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; від більше ніж 1,5 до 4,0 марганцю; від 0,20 до 0,75 ніобію; від 0,16 до 0,30 алюмінію до 0,1 титану; залізо і побічні домішки.
2. Сталь за п. 1, яка містить від 1,6 до 4,0 мас. % марганцю з розрахунку на загальну масу сталі.
3. Сталь за п. 1, яка додатково містить щонайменше один з наступних елементів в мас. % на загальну масу сталі: від більше ніж 0 до 0,50 кремнію; від більше ніж 0,25 до 0,30 алюмінію; від більше ніж 0 до 0,02 сірки; від більше ніж 0 до 0,05 фосфору; від більше ніж 0 до 0,1 цирконію і від більше ніж 0 до 0,1 ванадію.
4. Сталь за п. 3, в якій титан обмежений межею до не більше ніж 0,06 мас. % з розрахунку на загальну масу сталі.
5. Сталь за п. 1, в якій відношення ніобію до вуглецю в сталі задовольняє співвідношенню:
0,7<(ніобій/вуглець)≤1,0,
де вміст ніобію і вуглецю виражені в атомних відсотках.
6. Сталь за п. 3, що містить в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; від більше ніж 1,5 до 4,0 марганцю; від 0,20 до 0,75 ніобію; до 0,1 титану; до 0,50 кремнію; до 0,30 алюмінію; до 0,02 сірки; до 0,05 фосфору; від 0,06 до 0,1 цирконію; до 0,1 ванадію; залізо і побічні домішки.
7. Сталь за п. 6, яка містить від 1,6 до 4,0 мас. % марганцю з розрахунку на загальну масу сталі.
8. Сталь за п. 6, в якій титан обмежений межею до не більше ніж 0,06 мас. % з розрахунку на загальну масу сталі.
9. Сталь за п. 6, яка складається по суті в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1до 2 молібдену; від 1,6 до 4,0 марганцю; від 0,20 до 0,75 ніобію; до 0,1 титану; до 0,50 кремнію; від 1,6 до 0,30 алюмінію; до 0,02 сірки; до 0,05 фосфору; до 0,1 цирконію; до 0,1 ванадію; заліза і побічних домішок.
10. Сталь за п. 9, в якій титан обмежений межею до не більше ніж 0,06 мас. % з розрахунку на загальну масу сталі.
11. Виріб промислового виробництва, що включає в себе аустенітну нержавіючу сталь, яка містить в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25 до 27 нікелю; від 1 до 2 молібдену; від більше 1,5 до 4,0 марганцю; від 0,20 до 0,75 ніобію; до 0,1 титану; залізо і побічні домішки.
12. Виріб за п. 11, в якому аустенітна нержавіюча сталь містить від 1,6 до 4,0 мас. % марганцю з розрахунку на загальну масу сталі.
13. Виріб за п. 11, в якому аустенітна нержавіюча сталь додатково містить щонайменше один з наступних елементів в мас. % з розрахунку на загальну масу сталі: від більше ніж 0 до 0,50 кремнію; від більше ніж 0,25 до 0,30 алюмінію; від більше ніж 0 до 0,02 сірки; від більше ніж 0 до 0,05 фосфору; від більше ніж 0 до 0,1 цирконію; і від більше ніж 0 до 0,1 ванадію.
14. Виріб за п. 13, в якому титан в аустенітній нержавіючій сталі обмежений межею до не більше ніж 0,06 мас. % з розрахунку на загальну масу сталі.
15. Виріб за п. 11, причому виріб являє собою один з пристрою для вироблення енергії і пристрою для переробки або обробки щонайменше одного з хімічного продукту, мінералу або сплаву.
16. Виріб за п. 11, причому виріб вибраний з групи, яка складається з газової турбіни, парової турбіни, паливного елемента і вузлів для будь-якого з цих виробів.
17. Виріб за п. 11, причому виріб являє собою пристрій або вузол, який приймає гази, використовувані або утворювані пристроєм для вироблення енергії.
18. Виріб за п. 11, причому виріб являє собою одне з теплообмінника, вузла теплообмінника, рекуператора і вузла рекуператора.
19. Виріб за п. 11, причому виріб являє собою вузол пристрою, пристосованого для щонайменше одного з:
переробки при високій температурі щонайменше одного з хімічного продукту, мінералу і сплаву;
обробки при високій температурі щонайменше одного з хімічного продукту, мінералу і сплаву; або
витягання при високій температурі щонайменше одного з хімічного продукту і мінералу.
20. Аустенітна нержавіюча сталь, що містить в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; до 4,0 марганцю; від 0,20 до 0,75 ніобію; не більше ніж 0,1 титану і від 0,16 до 0,30 алюмінію; залізо і побічні домішки.
21. Сталь за п. 20, при цьому сталь містить від 1,6 до 4,0 мас. % марганцю з розрахунку на загальну масу сталі.
22. Сталь за п. 20, що додатково містить щонайменше один з наступних елементів в мас. % з розрахунку на загальну масу сталі: від більше ніж 0 до 0,50 кремнію; від більше ніж 0 до 0,02 сірки; від більше ніж 0 до 0,05 фосфору; від більше ніж 0 до 0,1 цирконію; і від більше ніж 0 до 0,1 ванадію.
23. Сталь за п. 20, в якій відношення ніобію до вуглецю в сталі задовольняє співвідношенню:
0,7<(ніобій/вуглець)≤1,0,
де вміст ніобію і вуглецю в співвідношенні виражені в атомних відсотках.
24. Сталь за п. 20, яка складається по суті в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; від 1,6 до 4,0 марганцю; від 0,20 до 0,75 ніобію; щонайменше одного елемента з не більше ніж 0,1 титану і від 0,16 до 0,30 алюмінію; до 0,50 кремнію; до 0,02 сірки; до 0,05 фосфору; до 0,1 цирконію; до 0,1 ванадію; заліза і побічних домішок.
25. Сталь за п. 20, яка складається по суті в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; від 1,6 до 4,0 марганцю; від 0,20 до 0,75 ніобію; не більше ніж 0,1 титану і від 0,16 до 0,30 алюмінію; до 0,50 кремнію; до 0,02 сірки; до 0,05 фосфору; до 0,1 цирконію; до 0,1 ванадію; заліза і побічних домішок.
26. Виріб промислового виробництва, що включає в себе аустенітну нержавіючу сталь, яка містить в мас. % з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25 до 27 нікелю; від 1 до 2 молібдену; до 4,0 марганцю; від 0,20 до 0,75 ніобію; не більше ніж 0,1 титану і 0,16 – 0,30 алюмінію; залізо і побічні домішки.
27. Виріб за п. 26, в якому аустенітна нержавіюча сталь містить від 1,6 до 4,0 мас. % марганцю з розрахунку на загальну масу сталі.
28. Виріб за п. 26, в якому аустенітна нержавіюча сталь додатково містить щонайменше один з наступних елементів в мас. % з розрахунку на загальну масу сталі: від більше ніж 0 до 0,50 кремнію; від більше ніж 0 до 0,02 сірки; від більше ніж 0 до 0,05 фосфору; від більше ніж 0 до 0,1 цирконію; і від більше ніж 0 до 0,1 ванадію.
29. Виріб за п. 26, при цьому виріб являє собою один виріб з пристрою для вироблення енергії і пристрою для переробки або обробки щонайменше одного з хімічного продукту, мінералу або сплаву.
30. Виріб за п. 26, при цьому виріб вибраний з групи, що складається з газової турбіни, парової турбіни, паливного елемента і вузлів для будь-якого з цих виробів.
31. Виріб за п. 26, при цьому виріб являє собою пристрій або вузол, який приймає газові потоки, використовувані або утворювані пристроєм для вироблення енергії.
32. Виріб за п. 31, при цьому виріб являє собою один виріб з теплообмінника, вузла теплообмінника, рекуператора і вузла рекуператора.
33. Виріб за п. 26, при цьому виріб являє собою вузол пристрою, пристосованого для щонайменше одного з:
переробки при високій температурі щонайменше одного з хімічного продукту, мінералу і сплаву;
обробки при високій температурі щонайменше одного з хімічного продукту, мінералу і сплаву; або
витягання при високій температурі щонайменше одного з хімічного продукту і мінералу.
Текст

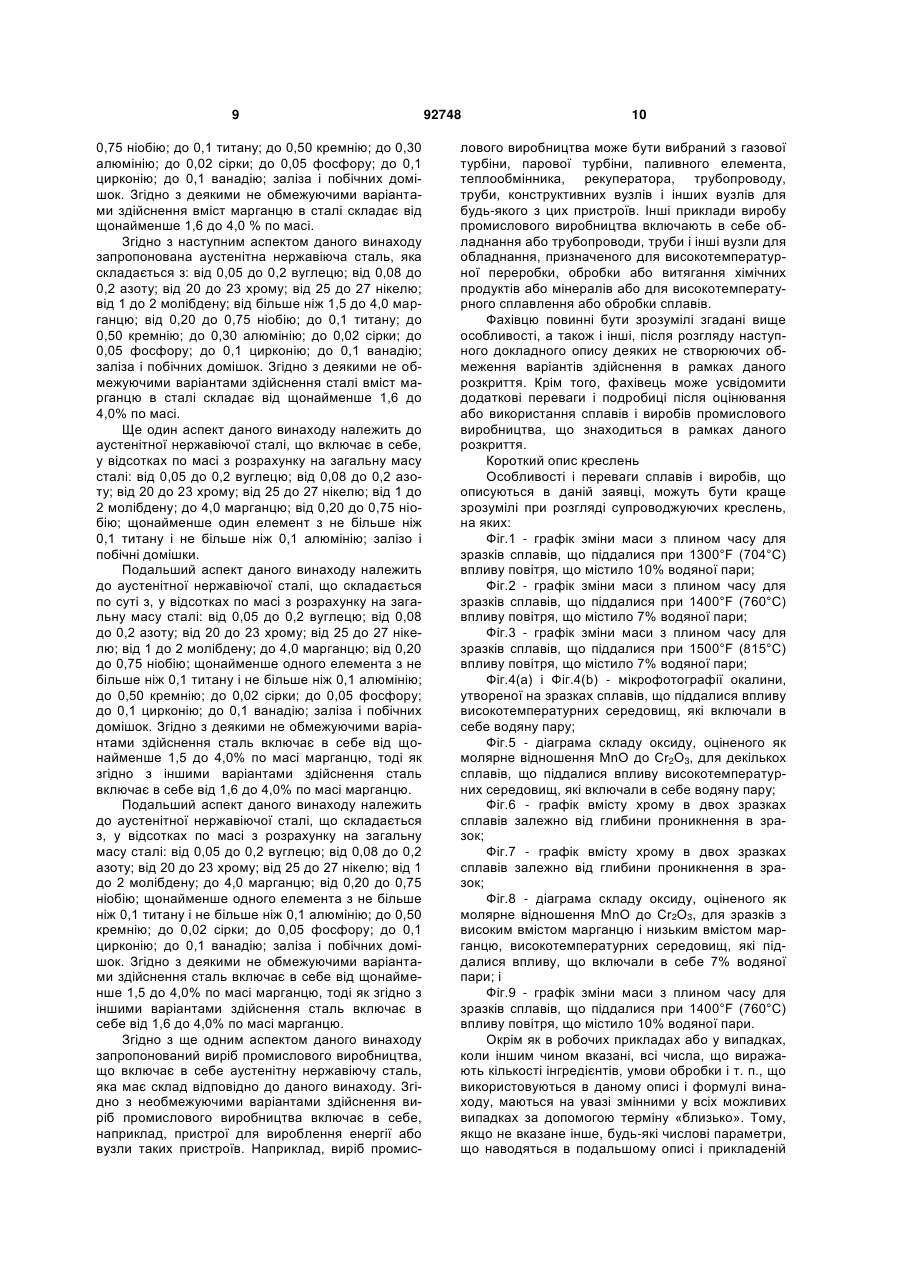

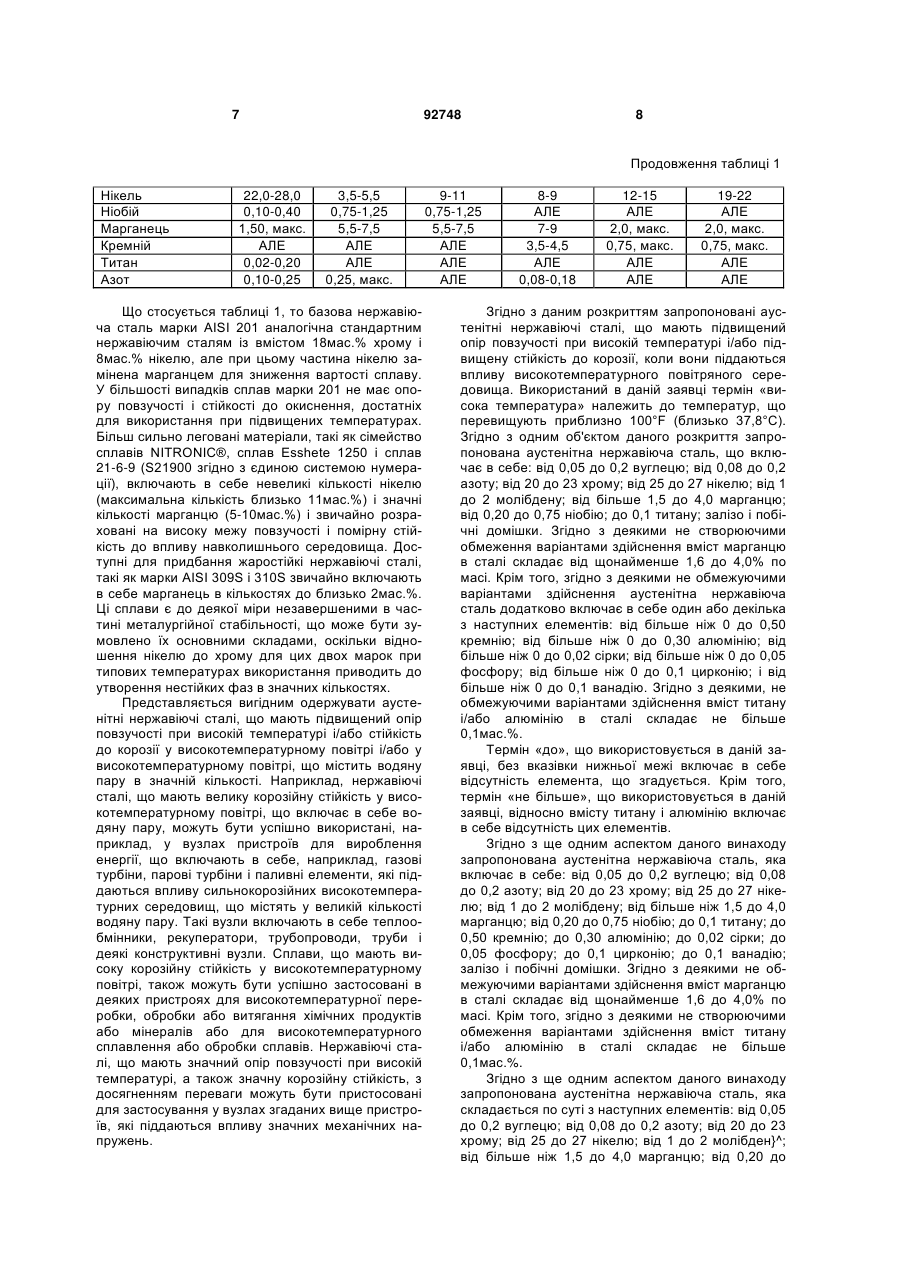

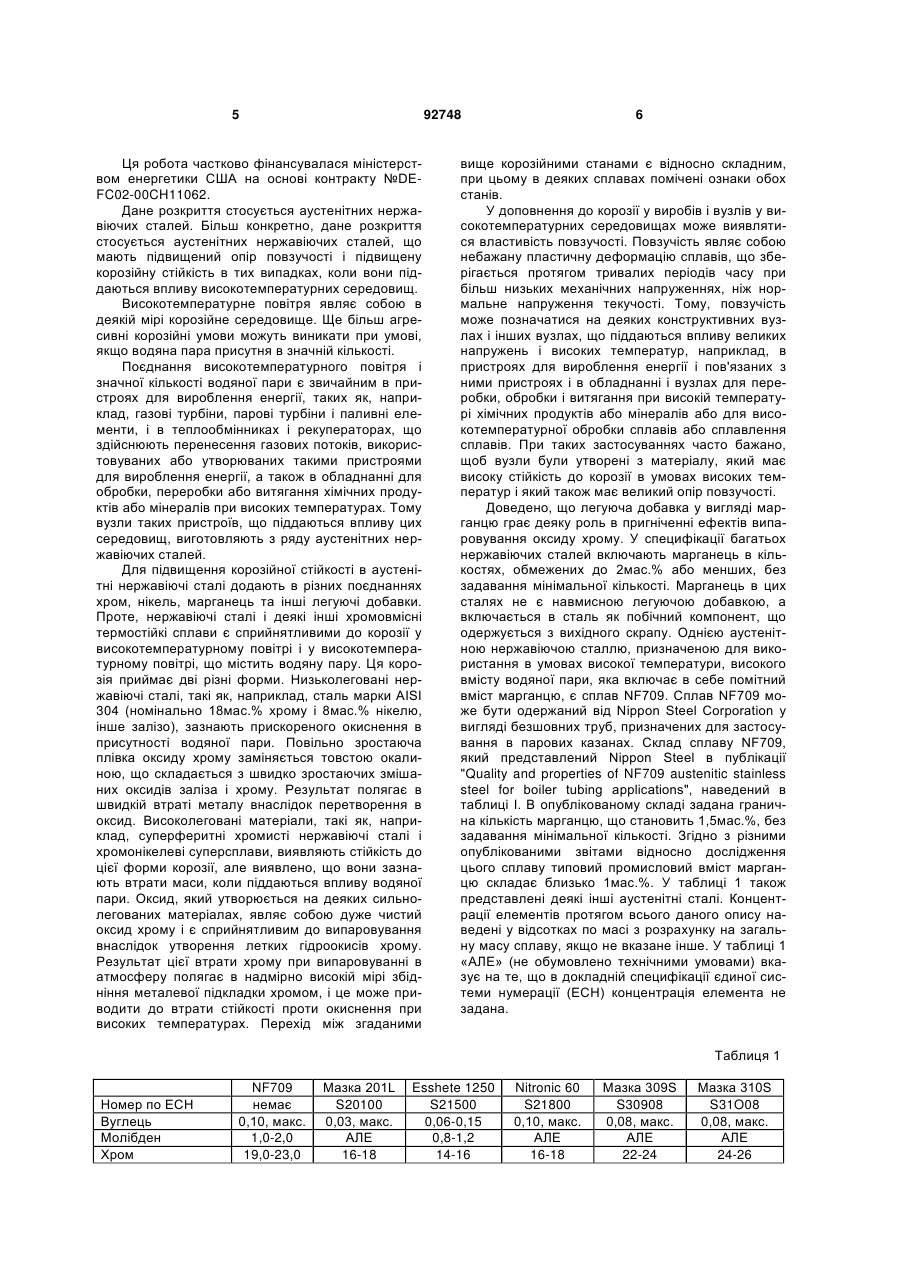

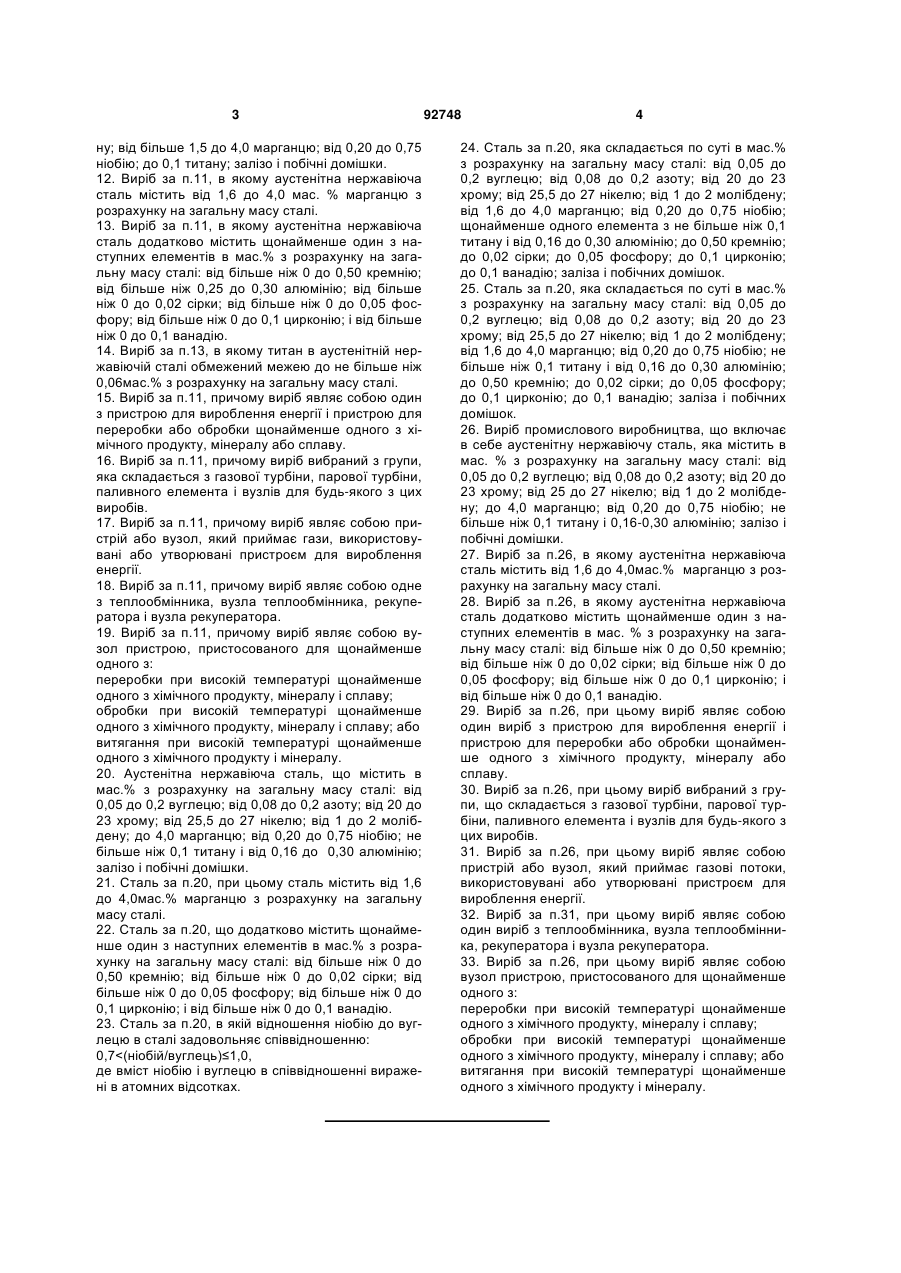

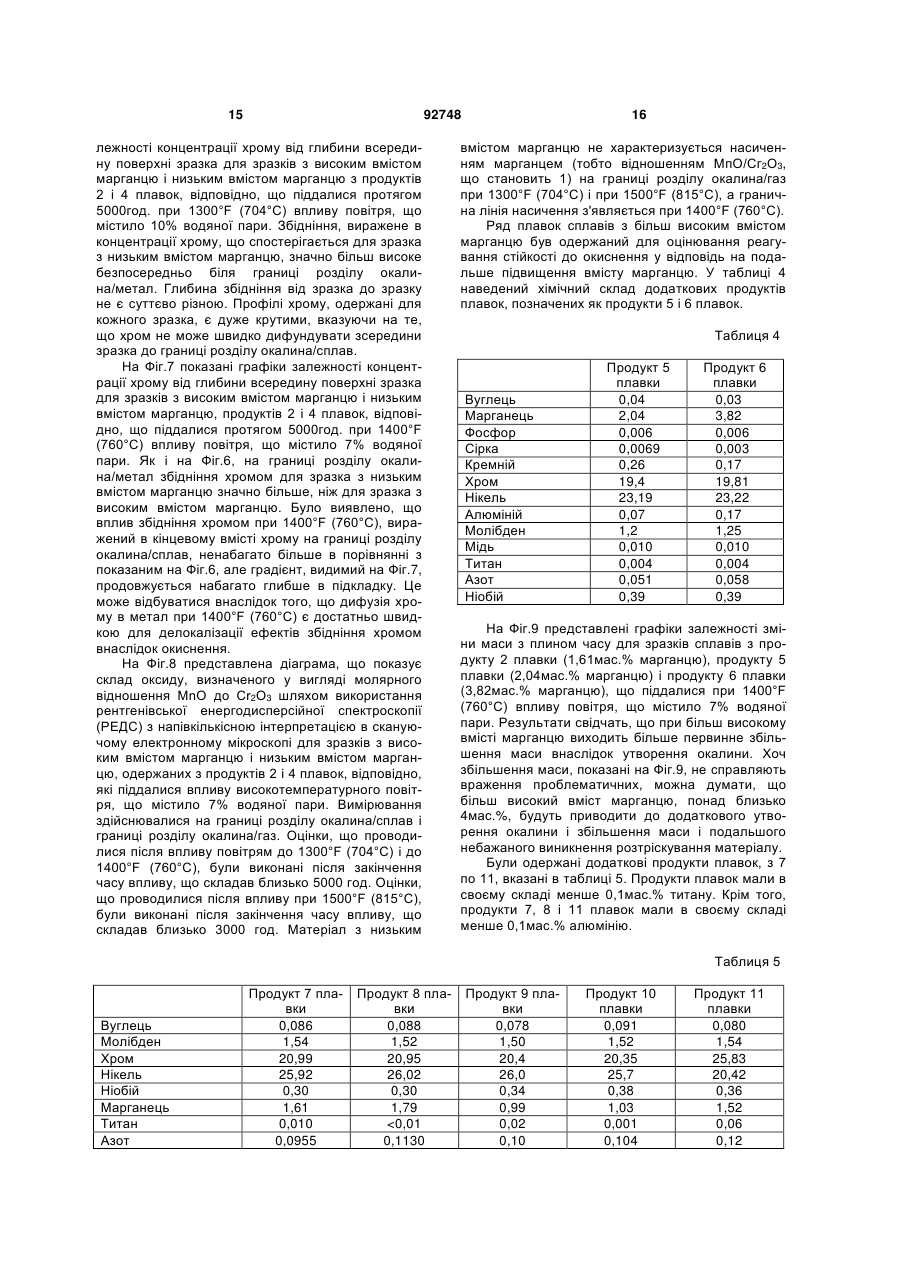

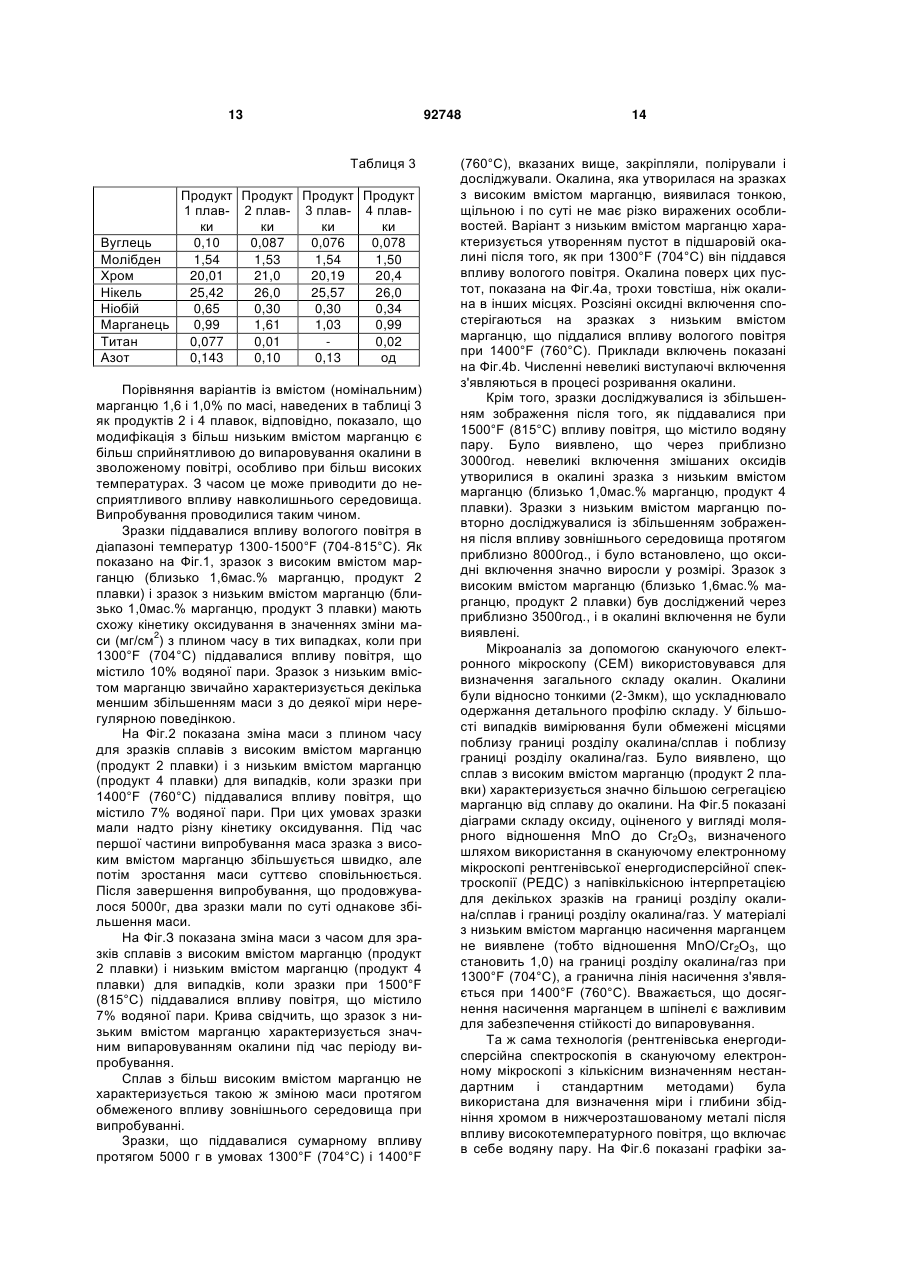

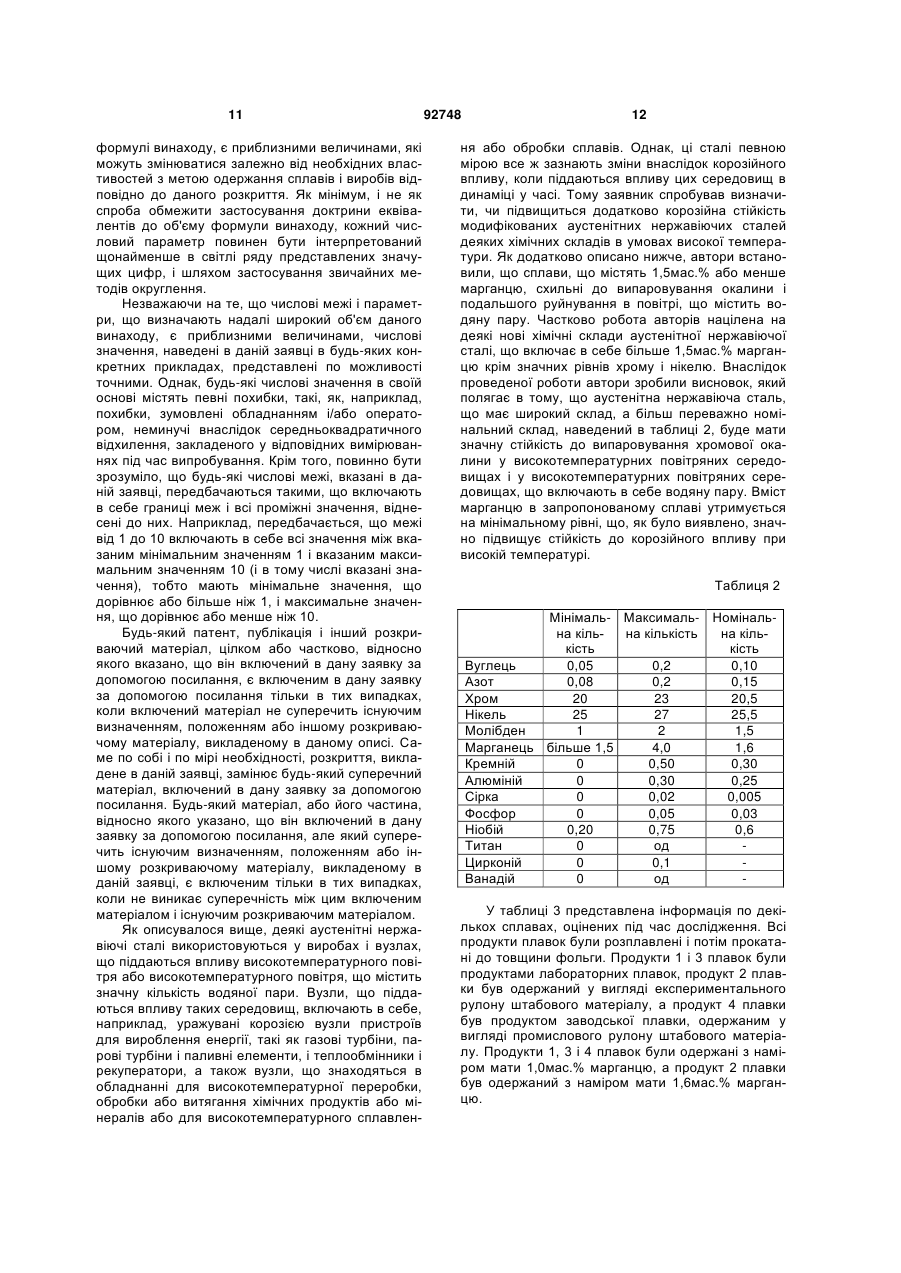

1. Аустенітна нержавіюча сталь, яка містить в мас.% з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; від більше ніж 1,5 до 4,0 марганцю; від 0,20 до 0,75 ніобію; від 0,16 до 0,30 алюмінію до 0,1 титану; залізо і побічні домішки. 2. Сталь за п.1, яка містить від 1,6 до 4,0мас.% марганцю з розрахунку на загальну масу сталі. 2 (19) 1 3 ну; від більше 1,5 до 4,0 марганцю; від 0,20 до 0,75 ніобію; до 0,1 титану; залізо і побічні домішки. 12. Виріб за п.11, в якому аустенітна нержавіюча сталь містить від 1,6 до 4,0 мас. % марганцю з розрахунку на загальну масу сталі. 13. Виріб за п.11, в якому аустенітна нержавіюча сталь додатково містить щонайменше один з наступних елементів в мас.% з розрахунку на загальну масу сталі: від більше ніж 0 до 0,50 кремнію; від більше ніж 0,25 до 0,30 алюмінію; від більше ніж 0 до 0,02 сірки; від більше ніж 0 до 0,05 фосфору; від більше ніж 0 до 0,1 цирконію; і від більше ніж 0 до 0,1 ванадію. 14. Виріб за п.13, в якому титан в аустенітній нержавіючій сталі обмежений межею до не більше ніж 0,06мас.% з розрахунку на загальну масу сталі. 15. Виріб за п.11, причому виріб являє собою один з пристрою для вироблення енергії і пристрою для переробки або обробки щонайменше одного з хімічного продукту, мінералу або сплаву. 16. Виріб за п.11, причому виріб вибраний з групи, яка складається з газової турбіни, парової турбіни, паливного елемента і вузлів для будь-якого з цих виробів. 17. Виріб за п.11, причому виріб являє собою пристрій або вузол, який приймає гази, використовувані або утворювані пристроєм для вироблення енергії. 18. Виріб за п.11, причому виріб являє собою одне з теплообмінника, вузла теплообмінника, рекуператора і вузла рекуператора. 19. Виріб за п.11, причому виріб являє собою вузол пристрою, пристосованого для щонайменше одного з: переробки при високій температурі щонайменше одного з хімічного продукту, мінералу і сплаву; обробки при високій температурі щонайменше одного з хімічного продукту, мінералу і сплаву; або витягання при високій температурі щонайменше одного з хімічного продукту і мінералу. 20. Аустенітна нержавіюча сталь, що містить в мас.% з розрахунку на загальну масу сталі: від 0,05 до 0,2 вуглецю; від 0,08 до 0,2 азоту; від 20 до 23 хрому; від 25,5 до 27 нікелю; від 1 до 2 молібдену; до 4,0 марганцю; від 0,20 до 0,75 ніобію; не більше ніж 0,1 титану і від 0,16 до 0,30 алюмінію; залізо і побічні домішки. 21. Сталь за п.20, при цьому сталь містить від 1,6 до 4,0мас.% марганцю з розрахунку на загальну масу сталі. 22. Сталь за п.20, що додатково містить щонайменше один з наступних елементів в мас.% з розрахунку на загальну масу сталі: від більше ніж 0 до 0,50 кремнію; від більше ніж 0 до 0,02 сірки; від більше ніж 0 до 0,05 фосфору; від більше ніж 0 до 0,1 цирконію; і від більше ніж 0 до 0,1 ванадію. 23. Сталь за п.20, в якій відношення ніобію до вуглецю в сталі задовольняє співвідношенню: 0,7
ДивитисяДодаткова інформація
Назва патенту англійськоюAustenitic stainless steel (variants) and article containing this steel (variants)
Автори англійськоюRakowski James M, Stinner Charles P
Назва патенту російськоюАустенитная нержавеющая сталь (варианты) и изделее, включающее эту сталь (варианты)
Автори російськоюРаковски Джеймс М., Стиннер Чарльз П.
МПК / Мітки
МПК: C22C 38/58, C22C 38/44, C22C 38/48
Мітки: нержавіюча, варіанти, аустенітна, включає, таку, виріб, сталь
Код посилання
<a href="https://ua.patents.su/11-92748-austenitna-nerzhaviyucha-stal-varianti-ta-virib-shho-vklyuchaeh-taku-stal-varianti.html" target="_blank" rel="follow" title="База патентів України">Аустенітна нержавіюча сталь (варіанти) та виріб, що включає таку сталь (варіанти)</a>
Алюмінієво-марганцево-кремнієво-азотиста аустенітна нержавіюча кислототривка сталь
Номер патенту: 44795
Опубліковано: 15.03.2002
Автор: ЖАО Ксюшенг
МПК: C22C 38/04, C22C 38/40, C22C 38/08, C22C 38/02, C22C 38/06
Мітки: кислототривка, аустенітна, алюмінієво-марганцево-кремнієво-азотиста, сталь, нержавіюча
Формула / Реферат:
1. Алюмінієво-марганцево-кремнієво-азотиста аустенітна нержавіюча кислототривка сталь, що містить такі елементи : 0,06-0,12 мас.% С, 4-5 мас.% А1, 16-18 мас.% Μn, 1,2-1,5 мас.% Si, 0,15-0,3 мас.% Ν, 0,1-0,2 мас.% рідкоземельного металу (рідкоземельних металів), решта - Fe та неминучі домішки.2. Алюмінієво-марганцево-кремнієво-азотиста аустенітна нержавіюча сталь за п.1, що додатково містить 1-3 мас.% Ті.3....
Аустенітна нержавіюча сталь
Номер патенту: 44716
Опубліковано: 15.03.2002
Автор: Дескав Фредерік
МПК: C22C 38/42, C22C 38/40
Мітки: нержавіюча, сталь, аустенітна
Формула / Реферат:
Аустенитная нержавеющая сталь для изготовления проволоки, которая может быть использована для волочения до диаметра менее 0,3 мм и в области изготовления деталей, подвергающихся усталости, которая содержит молибден, медь, а основу сплава составляет железо, отличающаяся тем, что она имеет следующий массовый состав, %:углерод меньше или равно азот меньше или...
Аустенітна сульфована нержавіюча сталь з покращеною здатністю до обробки
Номер патенту: 39895
Опубліковано: 16.07.2001
Автори: Терріен Паскаль, Шолен Ксав'є, ПЕДАРР П'єр
МПК: C22C 38/20, C22C 38/44, C22C 38/60
Мітки: сульфована, здатністю, сталь, покращеною, аустенітна, обробки, нержавіюча
Формула / Реферат:
1. Аустенитная сульфированная нержавеющая сталь с улучшенной обрабатываемостью, содержащая углерод, кремний, марганец, никель, хром, серу, кальций, кислород, молибден, железо, отличающаяся тем, что она дополнительно содержит медь при следующем соотношении компонентов, в мас.%:углерод не более 0,1кремний не более 2марганец не более 2никель...
Ресульфурована аустенітова нержавіюча сталь з високою оброблюваністю різанням та поліпшеною корозійною стійкістю
Номер патенту: 72739
Опубліковано: 15.04.2005
Автори: Тромбер Крістіан, Раго Жан, Озер Жан-Мішель
МПК: C22C 38/44, C22C 38/60
Мітки: корозійною, оброблюваністю, поліпшеною, ресульфурована, різанням, стійкістю, нержавіюча, аустенітова, сталь, високою
Формула / Реферат:
1. Ресульфурована аустенітова нержавіюча сталь з високим ступенем обробки різанням та високою корозійною стійкістю, яка відрізняється тим, що вона містить у своєму складі включення силікоалюмінату оксиду кальцію типу анортит і/або псевдоволастоніт і/або геленіт, асоційовані з включеннями з CrMnS із вмістом хрому від 30 до 70 мас.%, причому має наступний склад, мас.%: від більше або дорівнює 0,01 ...
Аустенітна корозійностійка сталь
Номер патенту: 38055
Опубліковано: 16.02.2004
Автори: Вінець Юрій Сергійович, Трегубенко Геннадій Миколайович, Кругленко Володимир Андрійович, Тарасьєв Михайло Іванович, Рабінович Олександр Вольфович, Фельдман Олександр Ісакович
МПК: C22C 38/58
Мітки: корозійностійка, сталь, аустенітна
Формула / Реферат:
Аустенітна корозійностійка сталь, що містить вуглець, марганець, хром, нікель, молібден, азот і залізо, яка відрізняється тим, що включає компоненти в таких межах їх концентрацій, мас.%: вуглець 0,005 - 0,085 марганець 0,01 - 14,0 хром 17,0-23,0 нікель 3,0-11,0 молібден 0,01 ...
Попередній патент: Панель для підлоги
Наступний патент: Ефективне застосування диспергаторів у стіновій плиті, яка містить піну
Випадковий патент: Пристрій для діагностики патологічного стирання зубів
