Панель для підлоги

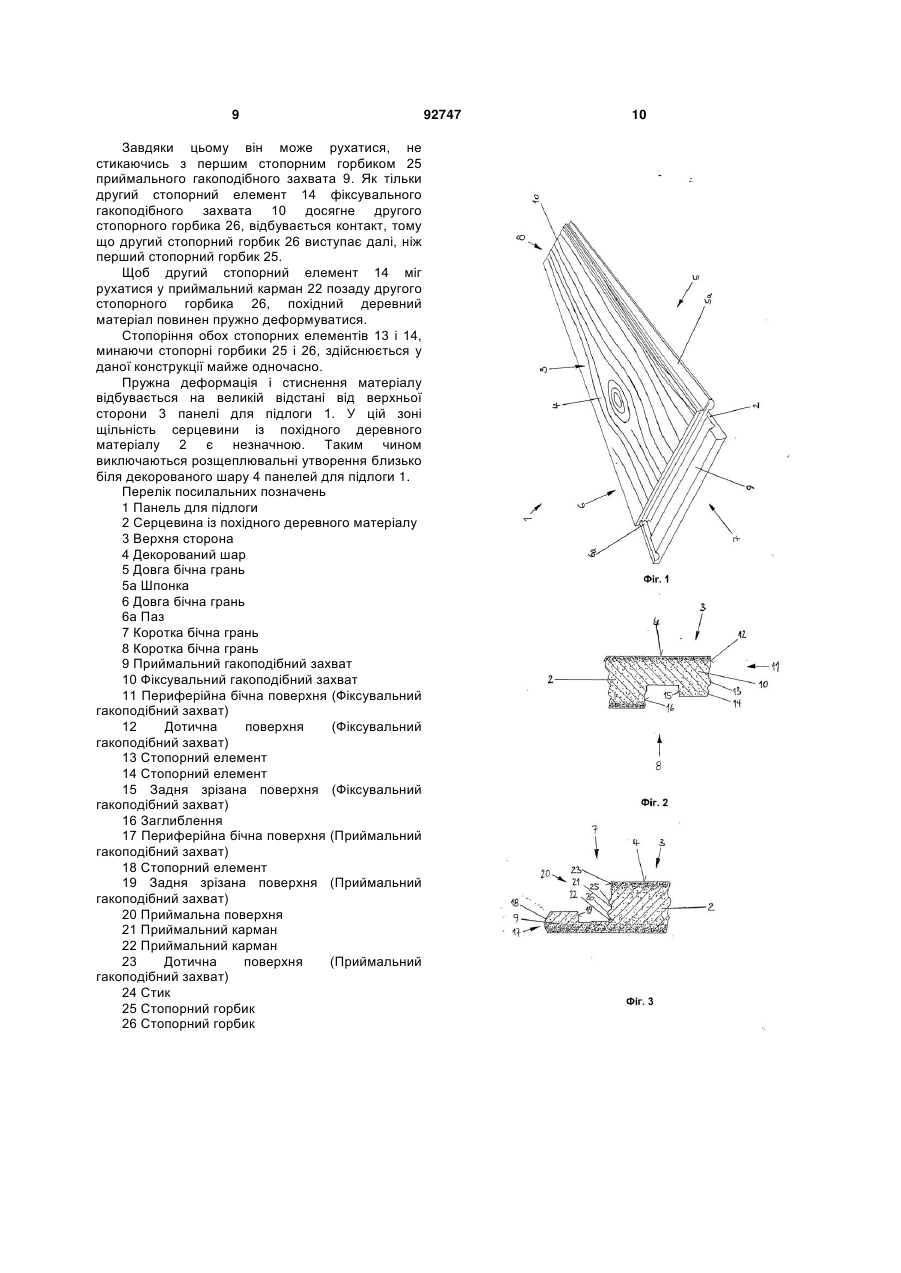

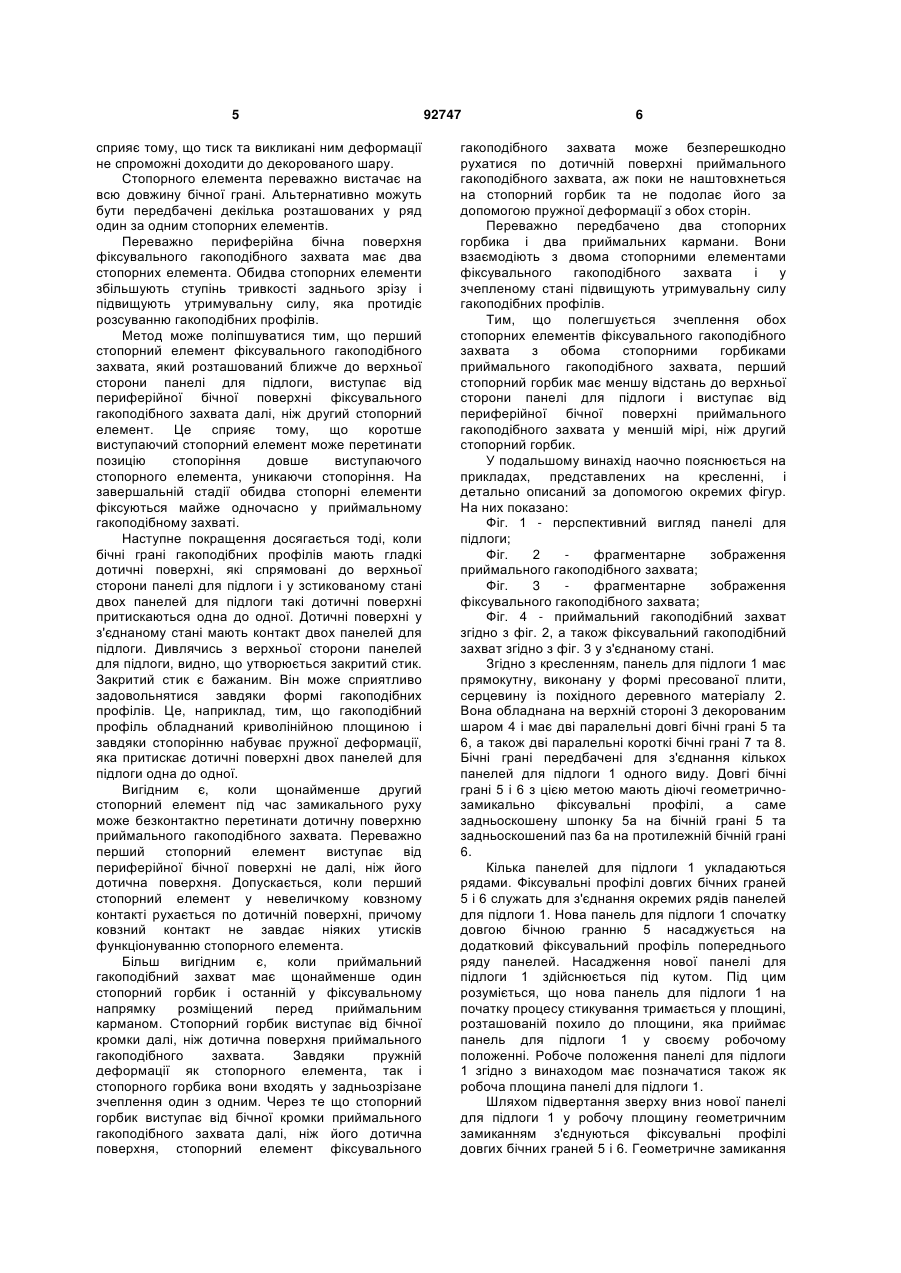

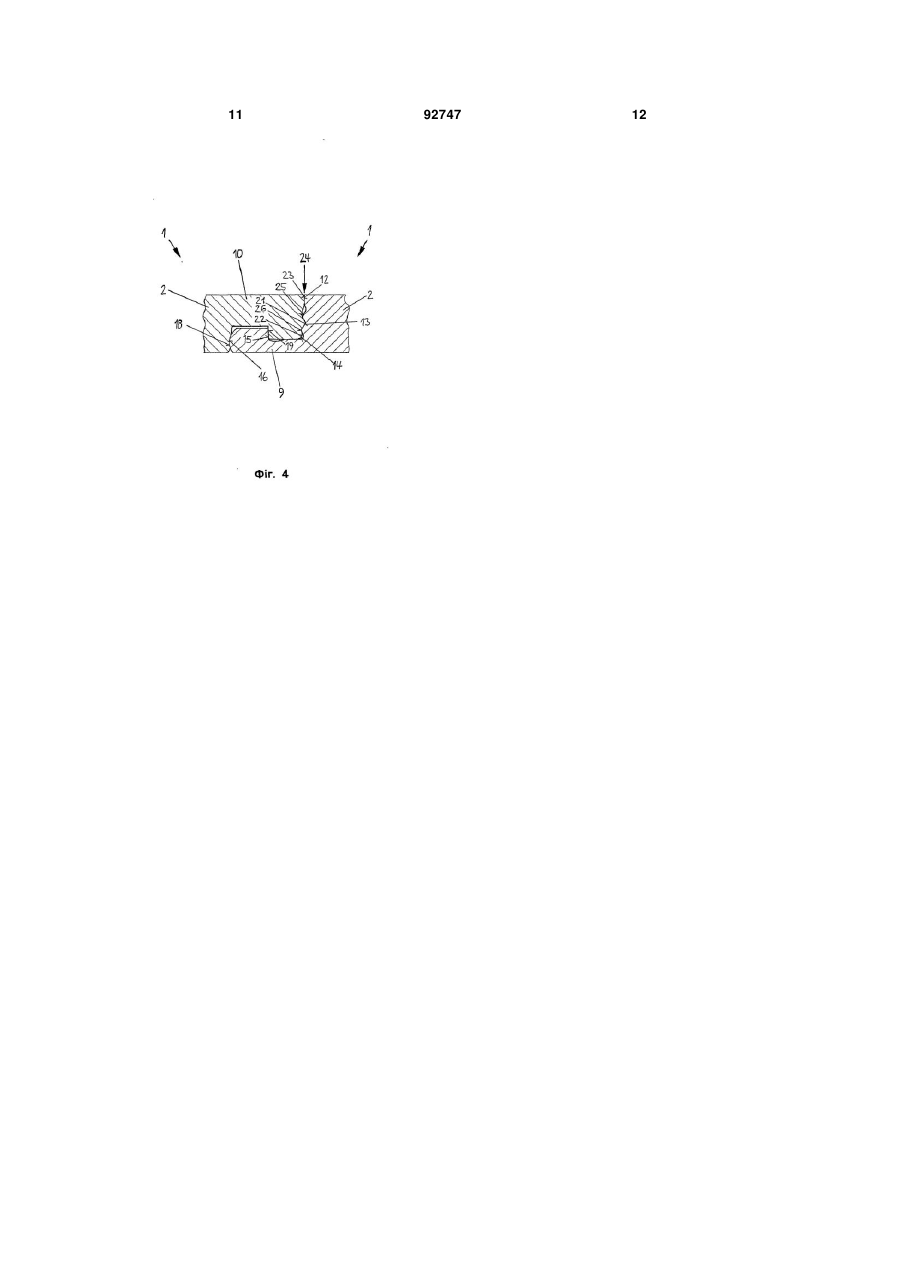

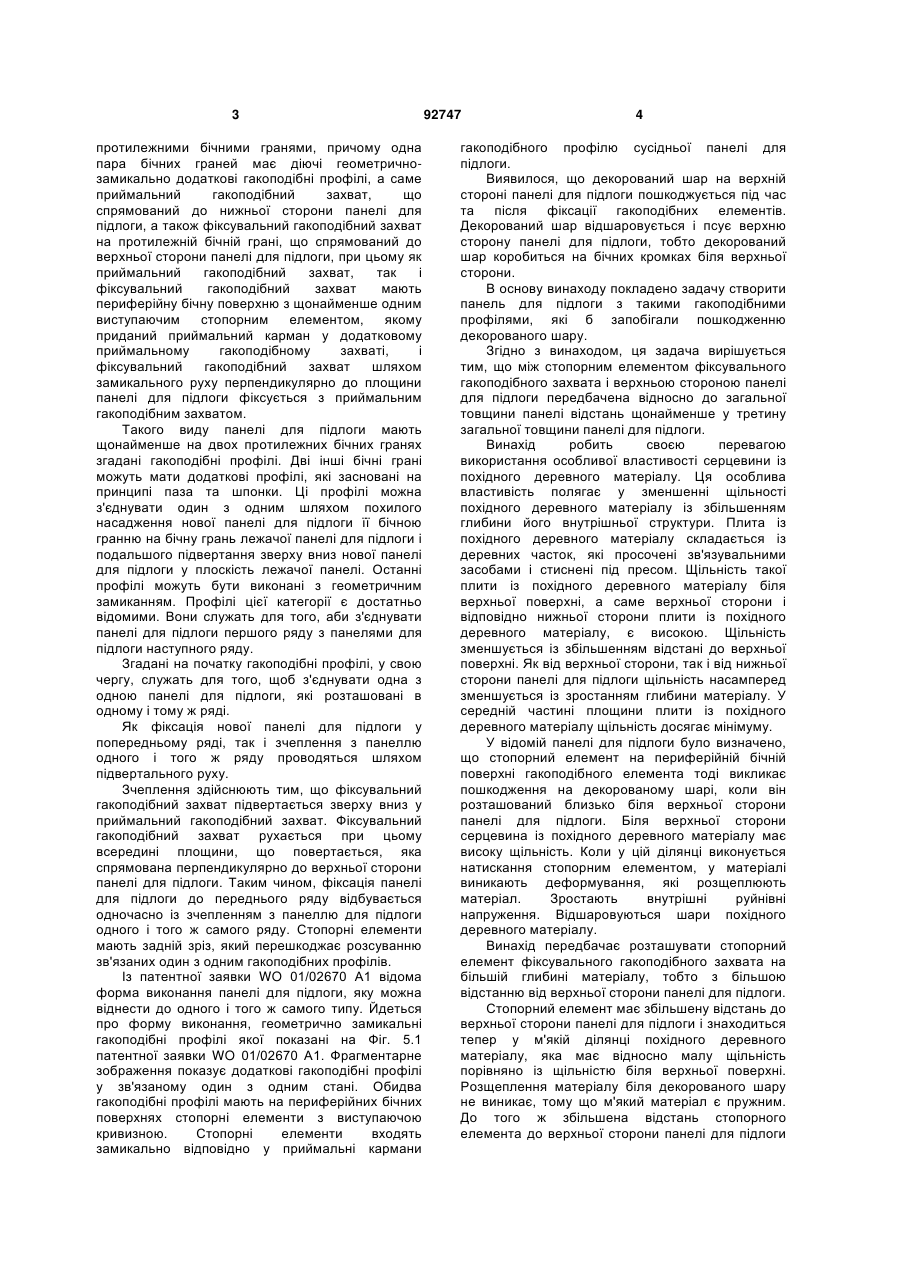

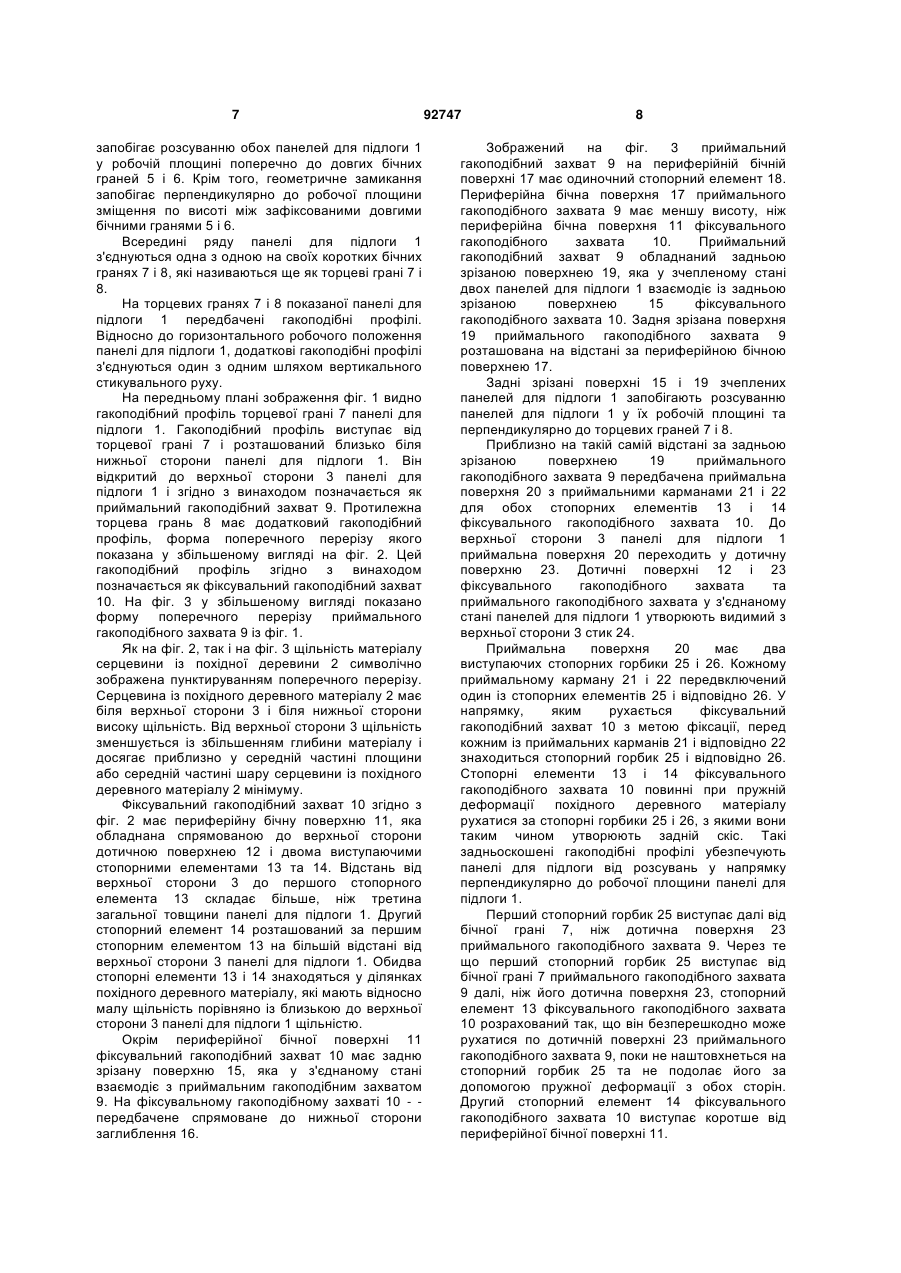

1. Панель для підлоги (1), прямокутної форми, з серцевиною із похідного деревного матеріалу (2) та декорованим шаром (4) на верхній стороні (3) панелі для підлоги (1), з попарно протилежними бічними гранями (5, 6, 7, 8), причому щонайменше одна пара бічних граней (7, 8) має діючі геометрично-замикально додаткові гакоподібні профілі, а саме приймальний гакоподібний захват (9), що спрямований до нижньої сторони панелі для підлоги (1), а також фіксувальний гакоподібний захват (10) на протилежній бічній грані (8), що спрямований до верхньої сторони (3) панелі для підлоги (1), при цьому фіксувальний гакоподібний захват (10) має периферійну бічну поверхню (11), забезпечену щонайменше одним виступаючим стопорним елементом (13, 14), який зв'язаний з приймальним карманом (21, 22) у додатковому приймальному гакоподібному захваті (9), і фіксувальний гакоподібний захват (10) шляхом замикального руху перпендикулярно до площини панелі для підлоги (1) фіксується з приймальним гакоподібним захватом (9), яка відрізняється тим, що - приймальний гакоподібний захват (9) має периферійну бічну поверхню (17), забезпечену C2 2 (19) 1 3 протилежними бічними гранями, причому одна пара бічних граней має діючі геометричнозамикально додаткові гакоподібні профілі, а саме приймальний гакоподібний захват, що спрямований до нижньої сторони панелі для підлоги, а також фіксувальний гакоподібний захват на протилежній бічній грані, що спрямований до верхньої сторони панелі для підлоги, при цьому як приймальний гакоподібний захват, так і фіксувальний гакоподібний захват мають периферійну бічну поверхню з щонайменше одним виступаючим стопорним елементом, якому приданий приймальний карман у додатковому приймальному гакоподібному захваті, і фіксувальний гакоподібний захват шляхом замикального руху перпендикулярно до площини панелі для підлоги фіксується з приймальним гакоподібним захватом. Такого виду панелі для підлоги мають щонайменше на двох протилежних бічних гранях згадані гакоподібні профілі. Дві інші бічні грані можуть мати додаткові профілі, які засновані на принципі паза та шпонки. Ці профілі можна з'єднувати один з одним шляхом похилого насадження нової панелі для підлоги її бічною гранню на бічну грань лежачої панелі для підлоги і подальшого підвертання зверху вниз нової панелі для підлоги у плоскість лежачої панелі. Останні профілі можуть бути виконані з геометричним замиканням. Профілі цієї категорії є достатньо відомими. Вони служать для того, аби з'єднувати панелі для підлоги першого ряду з панелями для підлоги наступного ряду. Згадані на початку гакоподібні профілі, у свою чергу, служать для того, щоб з'єднувати одна з одною панелі для підлоги, які розташовані в одному і тому ж ряді. Як фіксація нової панелі для підлоги у попередньому ряді, так і зчеплення з панеллю одного і того ж ряду проводяться шляхом підвертального руху. Зчеплення здійснюють тим, що фіксувальний гакоподібний захват підвертається зверху вниз у приймальний гакоподібний захват. Фіксувальний гакоподібний захват рухається при цьому всередині площини, що повертається, яка спрямована перпендикулярно до верхньої сторони панелі для підлоги. Таким чином, фіксація панелі для підлоги до переднього ряду відбувається одночасно із зчепленням з панеллю для підлоги одного і того ж самого ряду. Стопорні елементи мають задній зріз, який перешкоджає розсуванню зв'язаних один з одним гакоподібних профілів. Із патентної заявки WO 01/02670 А1 відома форма виконання панелі для підлоги, яку можна віднести до одного і того ж самого типу. Йдеться про форму виконання, геометрично замикальні гакоподібні профілі якої показані на Фіг. 5.1 патентної заявки WO 01/02670 А1. Фрагментарне зображення показує додаткові гакоподібні профілі у зв'язаному один з одним стані. Обидва гакоподібні профілі мають на периферійних бічних поверхнях стопорні елементи з виступаючою кривизною. Стопорні елементи входять замикально відповідно у приймальні кармани 92747 4 гакоподібного профілю сусідньої панелі для підлоги. Виявилося, що декорований шар на верхній стороні панелі для підлоги пошкоджується під час та після фіксації гакоподібних елементів. Декорований шар відшаровується і псує верхню сторону панелі для підлоги, тобто декорований шар коробиться на бічних кромках біля верхньої сторони. В основу винаходу покладено задачу створити панель для підлоги з такими гакоподібними профілями, які б запобігали пошкодженню декорованого шару. Згідно з винаходом, ця задача вирішується тим, що між стопорним елементом фіксувального гакоподібного захвата і верхньою стороною панелі для підлоги передбачена відносно до загальної товщини панелі відстань щонайменше у третину загальної товщини панелі для підлоги. Винахід робить своєю перевагою використання особливої властивості серцевини із похідного деревного матеріалу. Ця особлива властивість полягає у зменшенні щільності похідного деревного матеріалу із збільшенням глибини його внутрішньої структури. Плита із похідного деревного матеріалу складається із деревних часток, які просочені зв'язувальними засобами і стиснені під пресом. Щільність такої плити із похідного деревного матеріалу біля верхньої поверхні, а саме верхньої сторони і відповідно нижньої сторони плити із похідного деревного матеріалу, є високою. Щільність зменшується із збільшенням відстані до верхньої поверхні. Як від верхньої сторони, так і від нижньої сторони панелі для підлоги щільність насамперед зменшується із зростанням глибини матеріалу. У середній частині площини плити із похідного деревного матеріалу щільність досягає мінімуму. У відомій панелі для підлоги було визначено, що стопорний елемент на периферійній бічній поверхні гакоподібного елемента тоді викликає пошкодження на декорованому шарі, коли він розташований близько біля верхньої сторони панелі для підлоги. Біля верхньої сторони серцевина із похідного деревного матеріалу має високу щільність. Коли у цій ділянці виконується натискання стопорним елементом, у матеріалі виникають деформування, які розщеплюють матеріал. Зростають внутрішні руйнівні напруження. Відшаровуються шари похідного деревного матеріалу. Винахід передбачає розташувати стопорний елемент фіксувального гакоподібного захвата на більшій глибині матеріалу, тобто з більшою відстанню від верхньої сторони панелі для підлоги. Стопорний елемент має збільшену відстань до верхньої сторони панелі для підлоги і знаходиться тепер у м'якій ділянці похідного деревного матеріалу, яка має відносно малу щільність порівняно із щільністю біля верхньої поверхні. Розщеплення матеріалу біля декорованого шару не виникає, тому що м'який матеріал є пружним. До того ж збільшена відстань стопорного елемента до верхньої сторони панелі для підлоги 5 сприяє тому, що тиск та викликані ним деформації не спроможні доходити до декорованого шару. Стопорного елемента переважно вистачає на всю довжину бічної грані. Альтернативно можуть бути передбачені декілька розташованих у ряд один за одним стопорних елементів. Переважно периферійна бічна поверхня фіксувального гакоподібного захвата має два стопорних елемента. Обидва стопорних елементи збільшують ступінь тривкості заднього зрізу і підвищують утримувальну силу, яка протидіє розсуванню гакоподібних профілів. Метод може поліпшуватися тим, що перший стопорний елемент фіксувального гакоподібного захвата, який розташований ближче до верхньої сторони панелі для підлоги, виступає від периферійної бічної поверхні фіксувального гакоподібного захвата далі, ніж другий стопорний елемент. Це сприяє тому, що коротше виступаючий стопорний елемент може перетинати позицію стопоріння довше виступаючого стопорного елемента, уникаючи стопоріння. На завершальній стадії обидва стопорні елементи фіксуються майже одночасно у приймальному гакоподібному захваті. Наступне покращення досягається тоді, коли бічні грані гакоподібних профілів мають гладкі дотичні поверхні, які спрямовані до верхньої сторони панелі для підлоги і у зстикованому стані двох панелей для підлоги такі дотичні поверхні притискаються одна до одної. Дотичні поверхні у з'єднаному стані мають контакт двох панелей для підлоги. Дивлячись з верхньої сторони панелей для підлоги, видно, що утворюється закритий стик. Закритий стик є бажаним. Він може сприятливо задовольнятися завдяки формі гакоподібних профілів. Це, наприклад, тим, що гакоподібний профіль обладнаний криволінійною площиною і завдяки стопорінню набуває пружної деформації, яка притискає дотичні поверхні двох панелей для підлоги одна до одної. Вигідним є, коли щонайменше другий стопорний елемент під час замикального руху може безконтактно перетинати дотичну поверхню приймального гакоподібного захвата. Переважно перший стопорний елемент виступає від периферійної бічної поверхні не далі, ніж його дотична поверхня. Допускається, коли перший стопорний елемент у невеличкому ковзному контакті рухається по дотичній поверхні, причому ковзний контакт не завдає ніяких утисків функціонуванню стопорного елемента. Більш вигідним є, коли приймальний гакоподібний захват має щонайменше один стопорний горбик і останній у фіксувальному напрямку розміщений перед приймальним карманом. Стопорний горбик виступає від бічної кромки далі, ніж дотична поверхня приймального гакоподібного захвата. Завдяки пружній деформації як стопорного елемента, так і стопорного горбика вони входять у задньозрізане зчеплення один з одним. Через те що стопорний горбик виступає від бічної кромки приймального гакоподібного захвата далі, ніж його дотична поверхня, стопорний елемент фіксувального 92747 6 гакоподібного захвата може безперешкодно рухатися по дотичній поверхні приймального гакоподібного захвата, аж поки не наштовхнеться на стопорний горбик та не подолає його за допомогою пружної деформації з обох сторін. Переважно передбачено два стопорних горбика і два приймальних кармани. Вони взаємодіють з двома стопорними елементами фіксувального гакоподібного захвата і у зчепленому стані підвищують утримувальну силу гакоподібних профілів. Тим, що полегшується зчеплення обох стопорних елементів фіксувального гакоподібного захвата з обома стопорними горбиками приймального гакоподібного захвата, перший стопорний горбик має меншу відстань до верхньої сторони панелі для підлоги і виступає від периферійної бічної поверхні приймального гакоподібного захвата у меншій мірі, ніж другий стопорний горбик. У подальшому винахід наочно пояснюється на прикладах, представлених на кресленні, і детально описаний за допомогою окремих фігур. На них показано: Фіг. 1 - перспективний вигляд панелі для підлоги; Фіг. 2 фрагментарне зображення приймального гакоподібного захвата; Фіг. 3 фрагментарне зображення фіксувального гакоподібного захвата; Фіг. 4 - приймальний гакоподібний захват згідно з фіг. 2, а також фіксувальний гакоподібний захват згідно з фіг. 3 у з'єднаному стані. Згідно з кресленням, панель для підлоги 1 має прямокутну, виконану у формі пресованої плити, серцевину із похідного деревного матеріалу 2. Вона обладнана на верхній стороні 3 декорованим шаром 4 і має дві паралельні довгі бічні грані 5 та 6, а також дві паралельні короткі бічні грані 7 та 8. Бічні грані передбачені для з'єднання кількох панелей для підлоги 1 одного виду. Довгі бічні грані 5 і 6 з цією метою мають діючі геометричнозамикально фіксувальні профілі, а саме задньоскошену шпонку 5а на бічній грані 5 та задньоскошений паз 6а на протилежній бічній грані 6. Кілька панелей для підлоги 1 укладаються рядами. Фіксувальні профілі довгих бічних граней 5 і 6 служать для з'єднання окремих рядів панелей для підлоги 1. Нова панель для підлоги 1 спочатку довгою бічною гранню 5 насаджується на додатковий фіксувальний профіль попереднього ряду панелей. Насадження нової панелі для підлоги 1 здійснюється під кутом. Під цим розуміється, що нова панель для підлоги 1 на початку процесу стикування тримається у площині, розташованій похило до площини, яка приймає панель для підлоги 1 у своєму робочому положенні. Робоче положення панелі для підлоги 1 згідно з винаходом має позначатися також як робоча площина панелі для підлоги 1. Шляхом підвертання зверху вниз нової панелі для підлоги 1 у робочу площину геометричним замиканням з'єднуються фіксувальні профілі довгих бічних граней 5 і 6. Геометричне замикання 7 запобігає розсуванню обох панелей для підлоги 1 у робочій площині поперечно до довгих бічних граней 5 і 6. Крім того, геометричне замикання запобігає перпендикулярно до робочої площини зміщення по висоті між зафіксованими довгими бічними гранями 5 і 6. Всередині ряду панелі для підлоги 1 з'єднуються одна з одною на своїх коротких бічних гранях 7 і 8, які називаються ще як торцеві грані 7 і 8. На торцевих гранях 7 і 8 показаної панелі для підлоги 1 передбачені гакоподібні профілі. Відносно до горизонтального робочого положення панелі для підлоги 1, додаткові гакоподібні профілі з'єднуються один з одним шляхом вертикального стикувального руху. На передньому плані зображення фіг. 1 видно гакоподібний профіль торцевої грані 7 панелі для підлоги 1. Гакоподібний профіль виступає від торцевої грані 7 і розташований близько біля нижньої сторони панелі для підлоги 1. Він відкритий до верхньої сторони 3 панелі для підлоги 1 і згідно з винаходом позначається як приймальний гакоподібний захват 9. Протилежна торцева грань 8 має додатковий гакоподібний профіль, форма поперечного перерізу якого показана у збільшеному вигляді на фіг. 2. Цей гакоподібний профіль згідно з винаходом позначається як фіксувальний гакоподібний захват 10. На фіг. 3 у збільшеному вигляді показано форму поперечного перерізу приймального гакоподібного захвата 9 із фіг. 1. Як на фіг. 2, так і на фіг. 3 щільність матеріалу серцевини із похідної деревини 2 символічно зображена пунктируванням поперечного перерізу. Серцевина із похідного деревного матеріалу 2 має біля верхньої сторони 3 і біля нижньої сторони високу щільність. Від верхньої сторони 3 щільність зменшується із збільшенням глибини матеріалу і досягає приблизно у середній частині площини або середній частині шару серцевини із похідного деревного матеріалу 2 мінімуму. Фіксувальний гакоподібний захват 10 згідно з фіг. 2 має периферійну бічну поверхню 11, яка обладнана спрямованою до верхньої сторони дотичною поверхнею 12 і двома виступаючими стопорними елементами 13 та 14. Відстань від верхньої сторони 3 до першого стопорного елемента 13 складає більше, ніж третина загальної товщини панелі для підлоги 1. Другий стопорний елемент 14 розташований за першим стопорним елементом 13 на більшій відстані від верхньої сторони 3 панелі для підлоги 1. Обидва стопорні елементи 13 і 14 знаходяться у ділянках похідного деревного матеріалу, які мають відносно малу щільність порівняно із близькою до верхньої сторони 3 панелі для підлоги 1 щільністю. Окрім периферійної бічної поверхні 11 фіксувальний гакоподібний захват 10 має задню зрізану поверхню 15, яка у з'єднаному стані взаємодіє з приймальним гакоподібним захватом 9. На фіксувальному гакоподібному захваті 10 - передбачене спрямоване до нижньої сторони заглиблення 16. 92747 8 Зображений на фіг. 3 приймальний гакоподібний захват 9 на периферійній бічній поверхні 17 має одиночний стопорний елемент 18. Периферійна бічна поверхня 17 приймального гакоподібного захвата 9 має меншу висоту, ніж периферійна бічна поверхня 11 фіксувального гакоподібного захвата 10. Приймальний гакоподібний захват 9 обладнаний задньою зрізаною поверхнею 19, яка у зчепленому стані двох панелей для підлоги 1 взаємодіє із задньою зрізаною поверхнею 15 фіксувального гакоподібного захвата 10. Задня зрізана поверхня 19 приймального гакоподібного захвата 9 розташована на відстані за периферійною бічною поверхнею 17. Задні зрізані поверхні 15 і 19 зчеплених панелей для підлоги 1 запобігають розсуванню панелей для підлоги 1 у їх робочій площині та перпендикулярно до торцевих граней 7 і 8. Приблизно на такій самій відстані за задньою зрізаною поверхнею 19 приймального гакоподібного захвата 9 передбачена приймальна поверхня 20 з приймальними карманами 21 і 22 для обох стопорних елементів 13 і 14 фіксувального гакоподібного захвата 10. До верхньої сторони 3 панелі для підлоги 1 приймальна поверхня 20 переходить у дотичну поверхню 23. Дотичні поверхні 12 і 23 фіксувального гакоподібного захвата та приймального гакоподібного захвата у з'єднаному стані панелей для підлоги 1 утворюють видимий з верхньої сторони 3 стик 24. Приймальна поверхня 20 має два виступаючих стопорних горбики 25 і 26. Кожному приймальному карману 21 і 22 передвключений один із стопорних елементів 25 і відповідно 26. У напрямку, яким рухається фіксувальний гакоподібний захват 10 з метою фіксації, перед кожним із приймальних карманів 21 і відповідно 22 знаходиться стопорний горбик 25 і відповідно 26. Стопорні елементи 13 і 14 фіксувального гакоподібного захвата 10 повинні при пружній деформації похідного деревного матеріалу рухатися за стопорні горбики 25 і 26, з якими вони таким чином утворюють задній скіс. Такі задньоскошені гакоподібні профілі убезпечують панелі для підлоги від розсувань у напрямку перпендикулярно до робочої площини панелі для підлоги 1. Перший стопорний горбик 25 виступає далі від бічної грані 7, ніж дотична поверхня 23 приймального гакоподібного захвата 9. Через те що перший стопорний горбик 25 виступає від бічної грані 7 приймального гакоподібного захвата 9 далі, ніж його дотична поверхня 23, стопорний елемент 13 фіксувального гакоподібного захвата 10 розрахований так, що він безперешкодно може рухатися по дотичній поверхні 23 приймального гакоподібного захвата 9, поки не наштовхнеться на стопорний горбик 25 та не подолає його за допомогою пружної деформації з обох сторін. Другий стопорний елемент 14 фіксувального гакоподібного захвата 10 виступає коротше від периферійної бічної поверхні 11. 9 Завдяки цьому він може рухатися, не стикаючись з першим стопорним горбиком 25 приймального гакоподібного захвата 9. Як тільки другий стопорний елемент 14 фіксувального гакоподібного захвата 10 досягне другого стопорного горбика 26, відбувається контакт, тому що другий стопорний горбик 26 виступає далі, ніж перший стопорний горбик 25. Щоб другий стопорний елемент 14 міг рухатися у приймальний карман 22 позаду другого стопорного горбика 26, похідний деревний матеріал повинен пружно деформуватися. Стопоріння обох стопорних елементів 13 і 14, минаючи стопорні горбики 25 і 26, здійснюється у даної конструкції майже одночасно. Пружна деформація і стиснення матеріалу відбувається на великій відстані від верхньої сторони 3 панелі для підлоги 1. У цій зоні щільність серцевини із похідного деревного матеріалу 2 є незначною. Таким чином виключаються розщеплювальні утворення близько біля декорованого шару 4 панелей для підлоги 1. Перелік посилальних позначень 1 Панель для підлоги 2 Серцевина із похідного деревного матеріалу 3 Верхня сторона 4 Декорований шар 5 Довга бічна грань 5а Шпонка 6 Довга бічна грань 6а Паз 7 Коротка бічна грань 8 Коротка бічна грань 9 Приймальний гакоподібний захват 10 Фіксувальний гакоподібний захват 11 Периферійна бічна поверхня (Фіксувальний гакоподібний захват) 12 Дотична поверхня (Фіксувальний гакоподібний захват) 13 Стопорний елемент 14 Стопорний елемент 15 Задня зрізана поверхня (Фіксувальний гакоподібний захват) 16 Заглиблення 17 Периферійна бічна поверхня (Приймальний гакоподібний захват) 18 Стопорний елемент 19 Задня зрізана поверхня (Приймальний гакоподібний захват) 20 Приймальна поверхня 21 Приймальний карман 22 Приймальний карман 23 Дотична поверхня (Приймальний гакоподібний захват) 24 Стик 25 Стопорний горбик 26 Стопорний горбик 92747 10 11 92747 12
