Тримач для гладкої поверхні

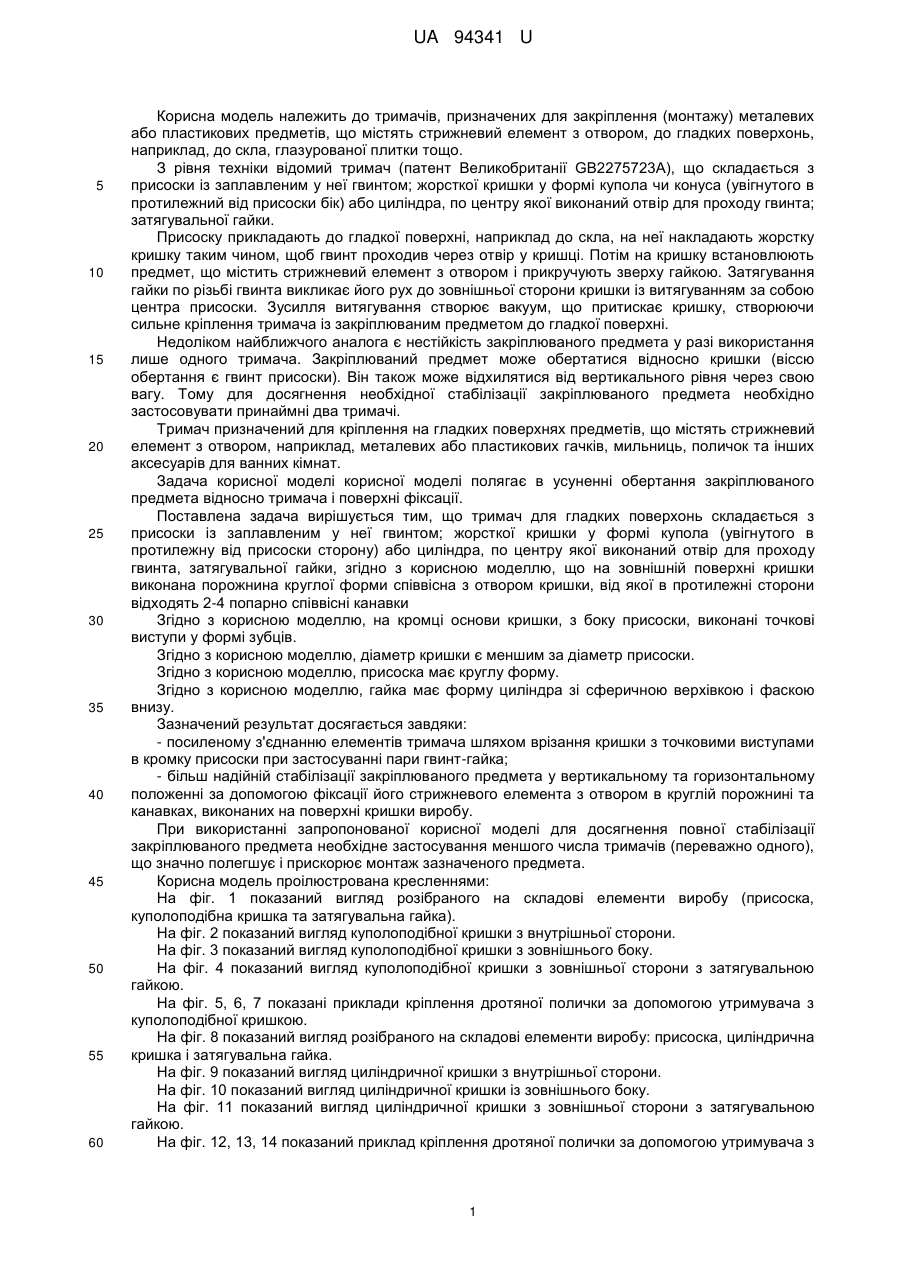

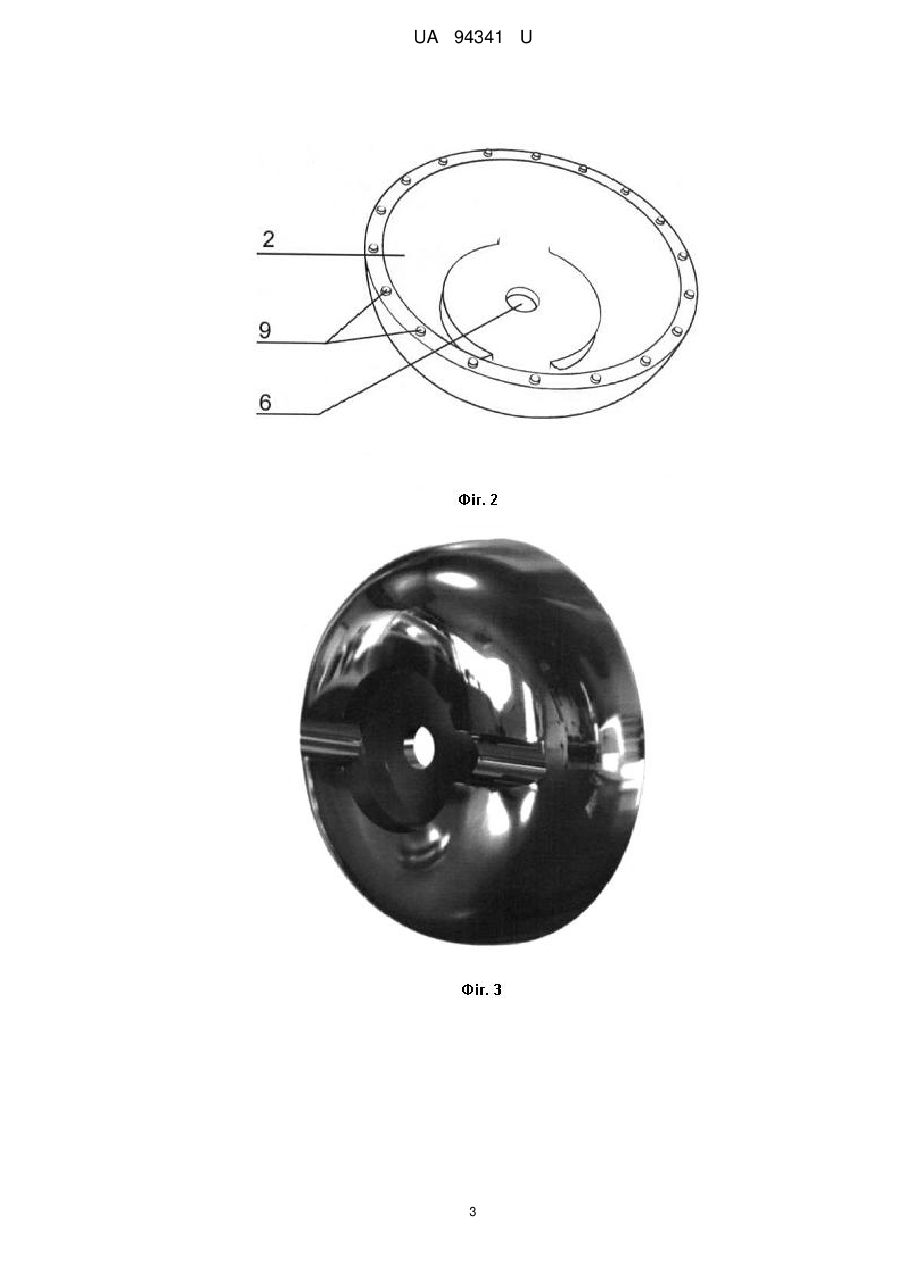

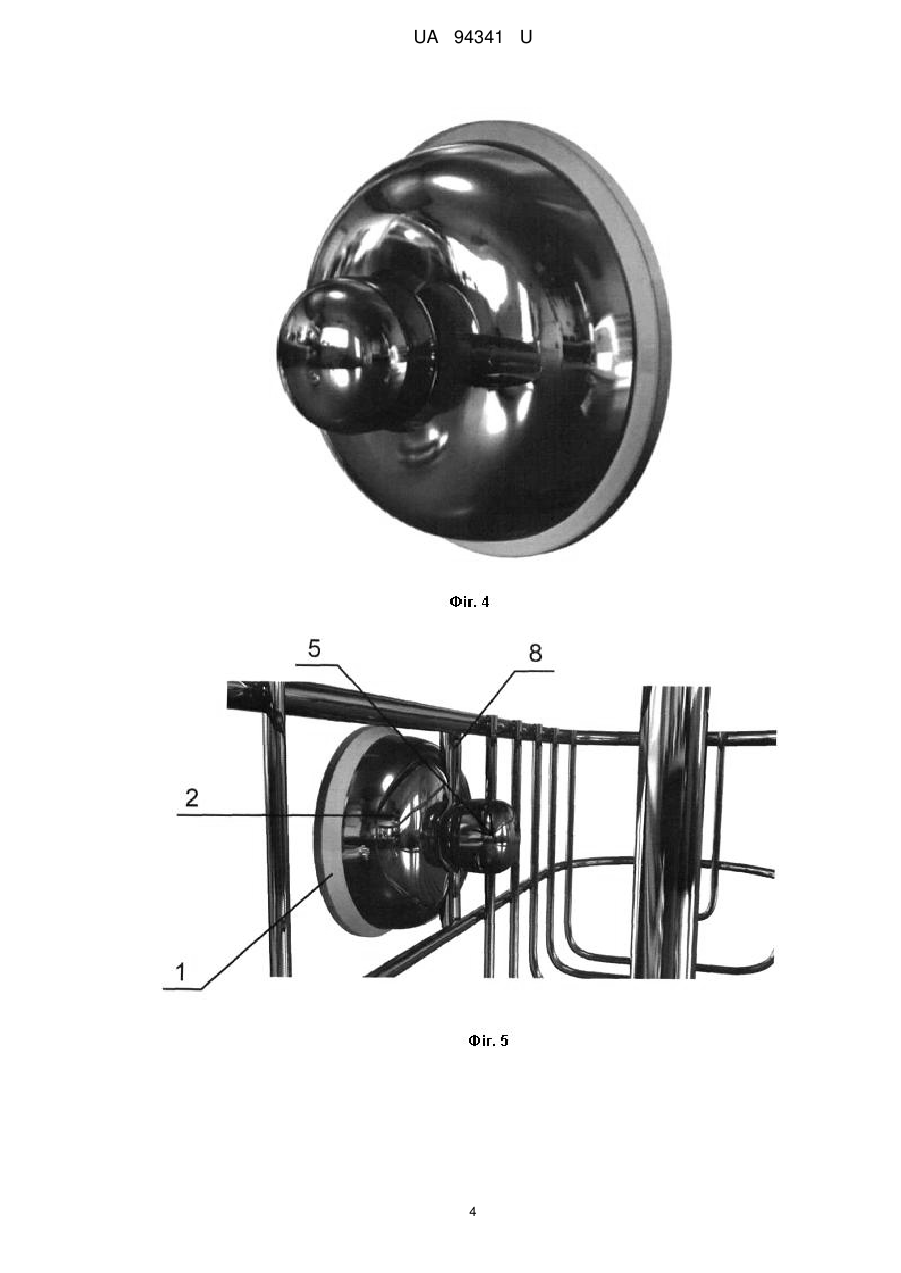

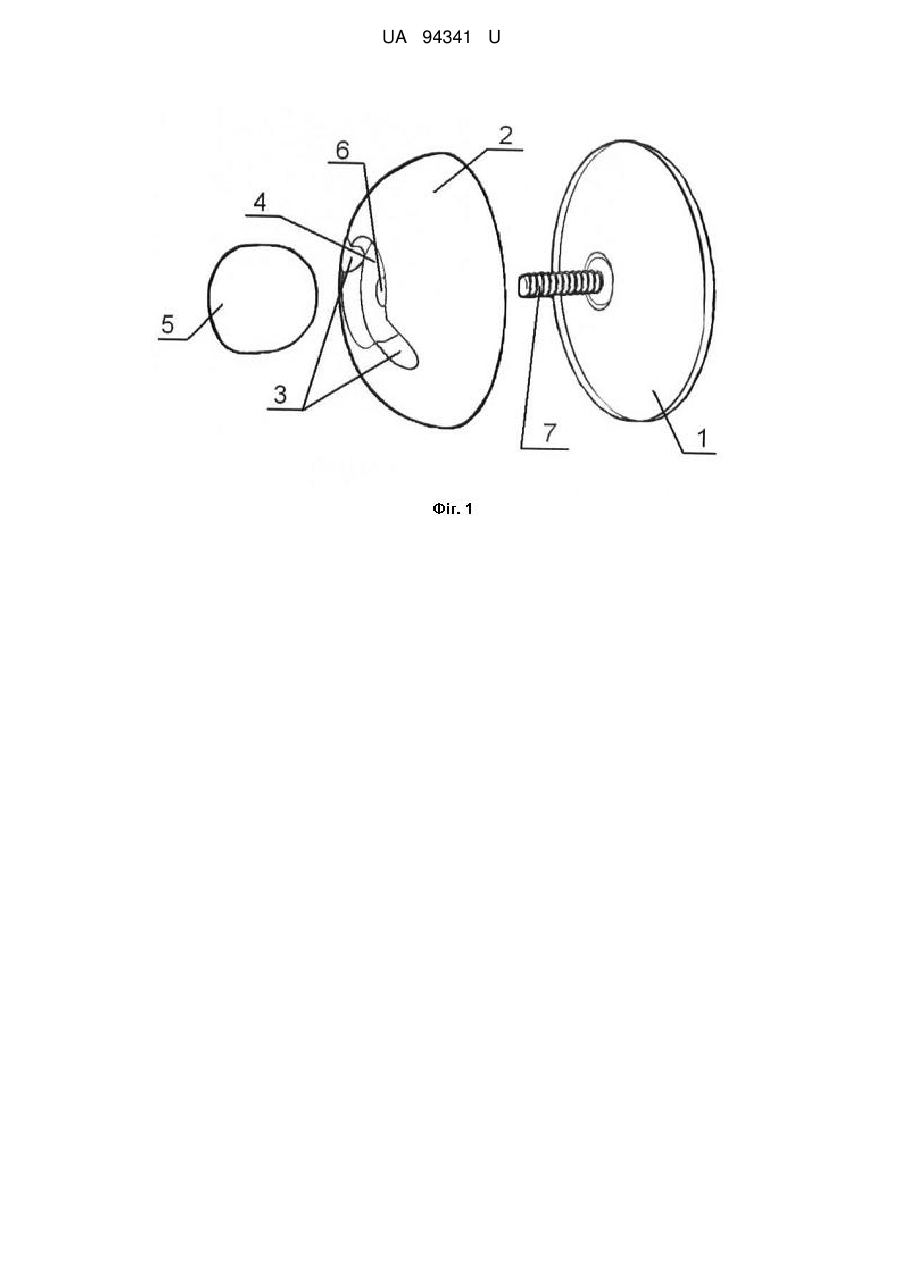

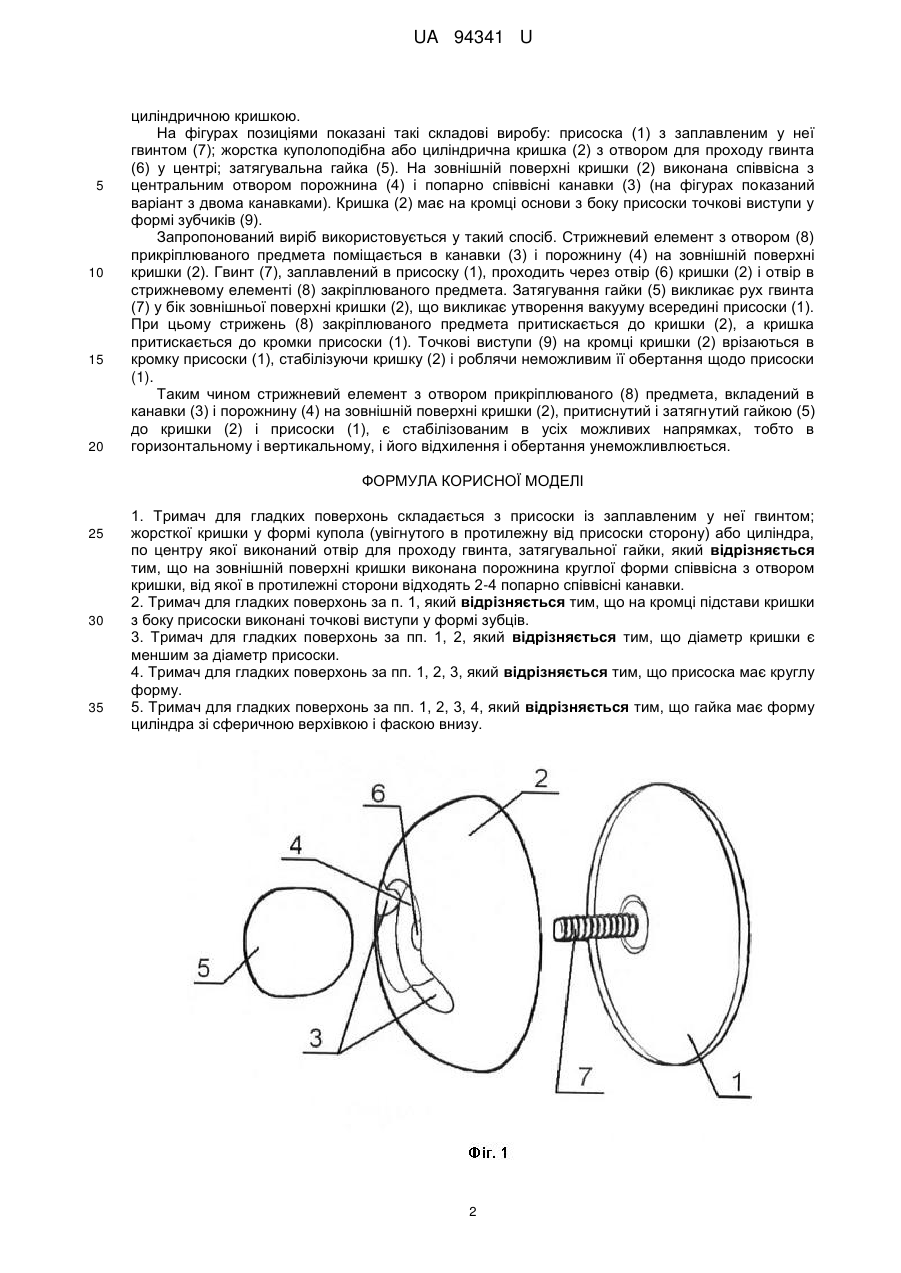

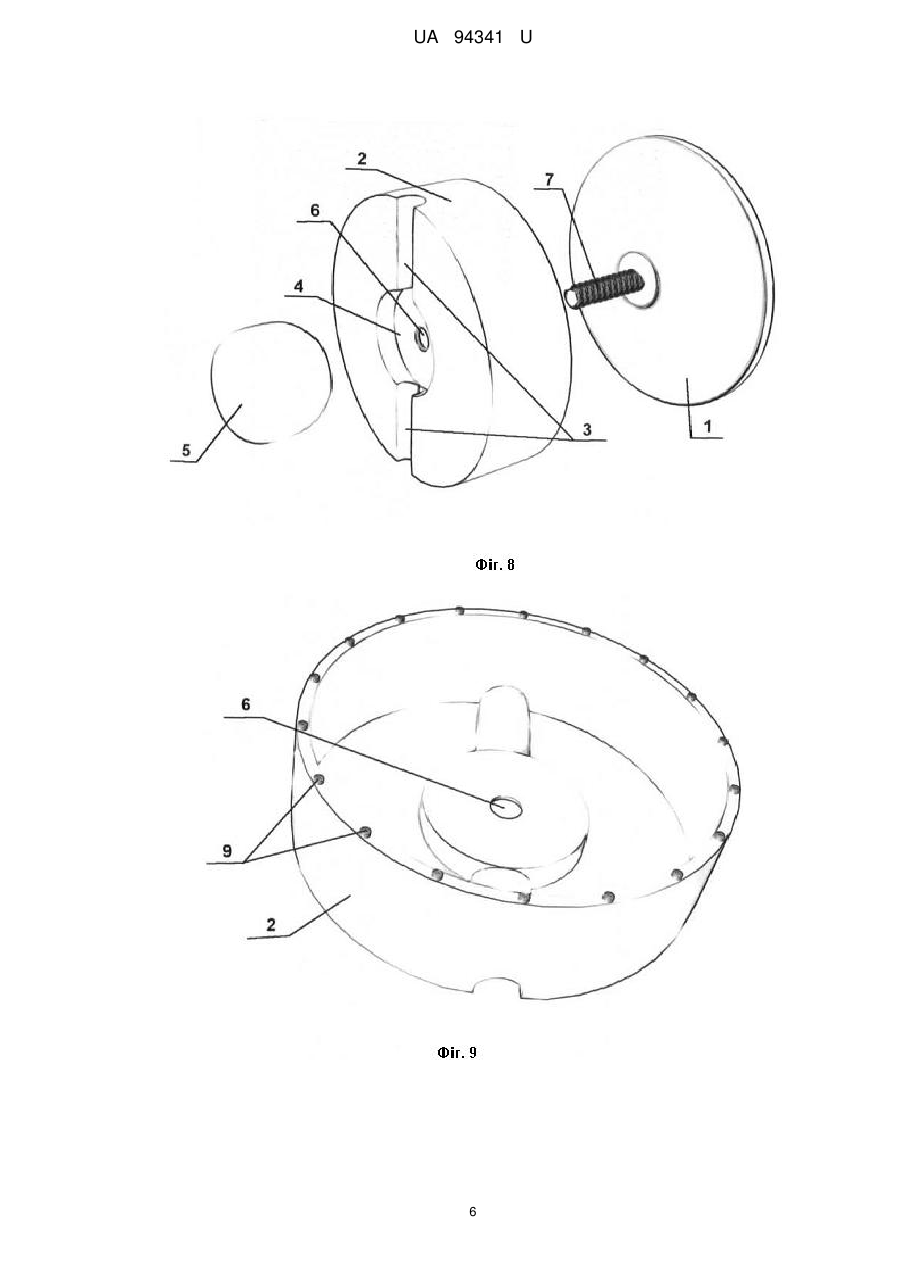

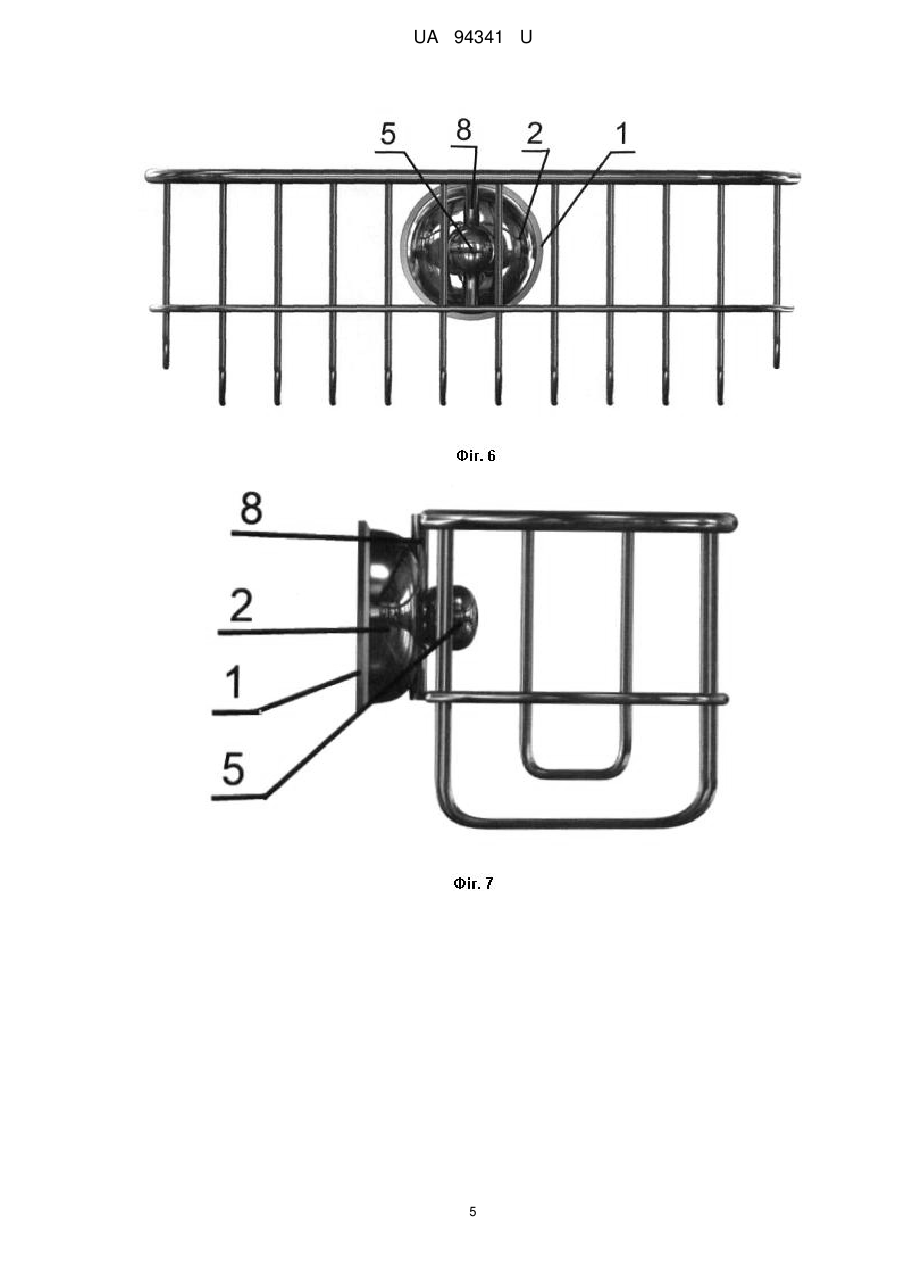

Реферат: Тримач для гладких поверхонь містить присоску із заплавленим у неї гвинтом; жорстку кришку у формі купола або циліндра, по центру якої виконаний отвір для проходу гвинта, затягувальну гайку. На зовнішній поверхні кришки виконана порожнина круглої форми співвісна з отвором кришки, від якої в протилежні сторони відходять попарно співвісні канавки. UA 94341 U (33) Код держави-учасниці PL UA 94341 U UA 94341 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тримачів, призначених для закріплення (монтажу) металевих або пластикових предметів, що містять стрижневий елемент з отвором, до гладких поверхонь, наприклад, до скла, глазурованої плитки тощо. З рівня техніки відомий тримач (патент Великобританії GB2275723A), що складається з присоски із заплавленим у неї гвинтом; жорсткої кришки у формі купола чи конуса (увігнутого в протилежний від присоски бік) або циліндра, по центру якої виконаний отвір для проходу гвинта; затягувальної гайки. Присоску прикладають до гладкої поверхні, наприклад до скла, на неї накладають жорстку кришку таким чином, щоб гвинт проходив через отвір у кришці. Потім на кришку встановлюють предмет, що містить стрижневий елемент з отвором і прикручують зверху гайкою. Затягування гайки по різьбі гвинта викликає його рух до зовнішньої сторони кришки із витягуванням за собою центра присоски. Зусилля витягування створює вакуум, що притискає кришку, створюючи сильне кріплення тримача із закріплюваним предметом до гладкої поверхні. Недоліком найближчого аналога є нестійкість закріплюваного предмета у разі використання лише одного тримача. Закріплюваний предмет може обертатися відносно кришки (віссю обертання є гвинт присоски). Він також може відхилятися від вертикального рівня через свою вагу. Тому для досягнення необхідної стабілізації закріплюваного предмета необхідно застосовувати принаймні два тримачі. Тримач призначений для кріплення на гладких поверхнях предметів, що містять стрижневий елемент з отвором, наприклад, металевих або пластикових гачків, мильниць, поличок та інших аксесуарів для ванних кімнат. Задача корисної моделі корисної моделі полягає в усуненні обертання закріплюваного предмета відносно тримача і поверхні фіксації. Поставлена задача вирішується тим, що тримач для гладких поверхонь складається з присоски із заплавленим у неї гвинтом; жорсткої кришки у формі купола (увігнутого в протилежну від присоски сторону) або циліндра, по центру якої виконаний отвір для проходу гвинта, затягувальної гайки, згідно з корисною моделлю, що на зовнішній поверхні кришки виконана порожнина круглої форми співвісна з отвором кришки, від якої в протилежні сторони відходять 2-4 попарно співвісні канавки Згідно з корисною моделлю, на кромці основи кришки, з боку присоски, виконані точкові виступи у формі зубців. Згідно з корисною моделлю, діаметр кришки є меншим за діаметр присоски. Згідно з корисною моделлю, присоска має круглу форму. Згідно з корисною моделлю, гайка має форму циліндра зі сферичною верхівкою і фаскою внизу. Зазначений результат досягається завдяки: - посиленому з'єднанню елементів тримача шляхом врізання кришки з точковими виступами в кромку присоски при застосуванні пари гвинт-гайка; - більш надійній стабілізації закріплюваного предмета у вертикальному та горизонтальному положенні за допомогою фіксації його стрижневого елемента з отвором в круглій порожнині та канавках, виконаних на поверхні кришки виробу. При використанні запропонованої корисної моделі для досягнення повної стабілізації закріплюваного предмета необхідне застосування меншого числа тримачів (переважно одного), що значно полегшує і прискорює монтаж зазначеного предмета. Корисна модель проілюстрована кресленнями: На фіг. 1 показаний вигляд розібраного на складові елементи виробу (присоска, куполоподібна кришка та затягувальна гайка). На фіг. 2 показаний вигляд куполоподібної кришки з внутрішньої сторони. На фіг. 3 показаний вигляд куполоподібної кришки з зовнішнього боку. На фіг. 4 показаний вигляд куполоподібної кришки з зовнішньої сторони з затягувальною гайкою. На фіг. 5, 6, 7 показані приклади кріплення дротяної полички за допомогою утримувача з куполоподібної кришкою. На фіг. 8 показаний вигляд розібраного на складові елементи виробу: присоска, циліндрична кришка і затягувальна гайка. На фіг. 9 показаний вигляд циліндричної кришки з внутрішньої сторони. На фіг. 10 показаний вигляд циліндричної кришки із зовнішнього боку. На фіг. 11 показаний вигляд циліндричної кришки з зовнішньої сторони з затягувальною гайкою. На фіг. 12, 13, 14 показаний приклад кріплення дротяної полички за допомогою утримувача з 1 UA 94341 U 5 10 15 20 циліндричною кришкою. На фігурах позиціями показані такі складові виробу: присоска (1) з заплавленим у неї гвинтом (7); жорстка куполоподібна або циліндрична кришка (2) з отвором для проходу гвинта (6) у центрі; затягувальна гайка (5). На зовнішній поверхні кришки (2) виконана співвісна з центральним отвором порожнина (4) і попарно співвісні канавки (3) (на фігурах показаний варіант з двома канавками). Кришка (2) має на кромці основи з боку присоски точкові виступи у формі зубчиків (9). Запропонований виріб використовується у такий спосіб. Стрижневий елемент з отвором (8) прикріплюваного предмета поміщається в канавки (3) і порожнину (4) на зовнішній поверхні кришки (2). Гвинт (7), заплавлений в присоску (1), проходить через отвір (6) кришки (2) і отвір в стрижневому елементі (8) закріплюваного предмета. Затягування гайки (5) викликає рух гвинта (7) у бік зовнішньої поверхні кришки (2), що викликає утворення вакууму всередині присоски (1). При цьому стрижень (8) закріплюваного предмета притискається до кришки (2), а кришка притискається до кромки присоски (1). Точкові виступи (9) на кромці кришки (2) врізаються в кромку присоски (1), стабілізуючи кришку (2) і роблячи неможливим її обертання щодо присоски (1). Таким чином стрижневий елемент з отвором прикріплюваного (8) предмета, вкладений в канавки (3) і порожнину (4) на зовнішній поверхні кришки (2), притиснутий і затягнутий гайкою (5) до кришки (2) і присоски (1), є стабілізованим в усіх можливих напрямках, тобто в горизонтальному і вертикальному, і його відхилення і обертання унеможливлюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Тримач для гладких поверхонь складається з присоски із заплавленим у неї гвинтом; жорсткої кришки у формі купола (увігнутого в протилежну від присоски сторону) або циліндра, по центру якої виконаний отвір для проходу гвинта, затягувальної гайки, який відрізняється тим, що на зовнішній поверхні кришки виконана порожнина круглої форми співвісна з отвором кришки, від якої в протилежні сторони відходять 2-4 попарно співвісні канавки. 2. Тримач для гладких поверхонь за п. 1, який відрізняється тим, що на кромці підстави кришки з боку присоски виконані точкові виступи у формі зубців. 3. Тримач для гладких поверхонь за пп. 1, 2, який відрізняється тим, що діаметр кришки є меншим за діаметр присоски. 4. Тримач для гладких поверхонь за пп. 1, 2, 3, який відрізняється тим, що присоска має круглу форму. 5. Тримач для гладких поверхонь за пп. 1, 2, 3, 4, який відрізняється тим, що гайка має форму циліндра зі сферичною верхівкою і фаскою внизу. 2 UA 94341 U 3 UA 94341 U 4 UA 94341 U 5 UA 94341 U 6 UA 94341 U 7 UA 94341 U 8 UA 94341 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
