Тримач рулону паперу

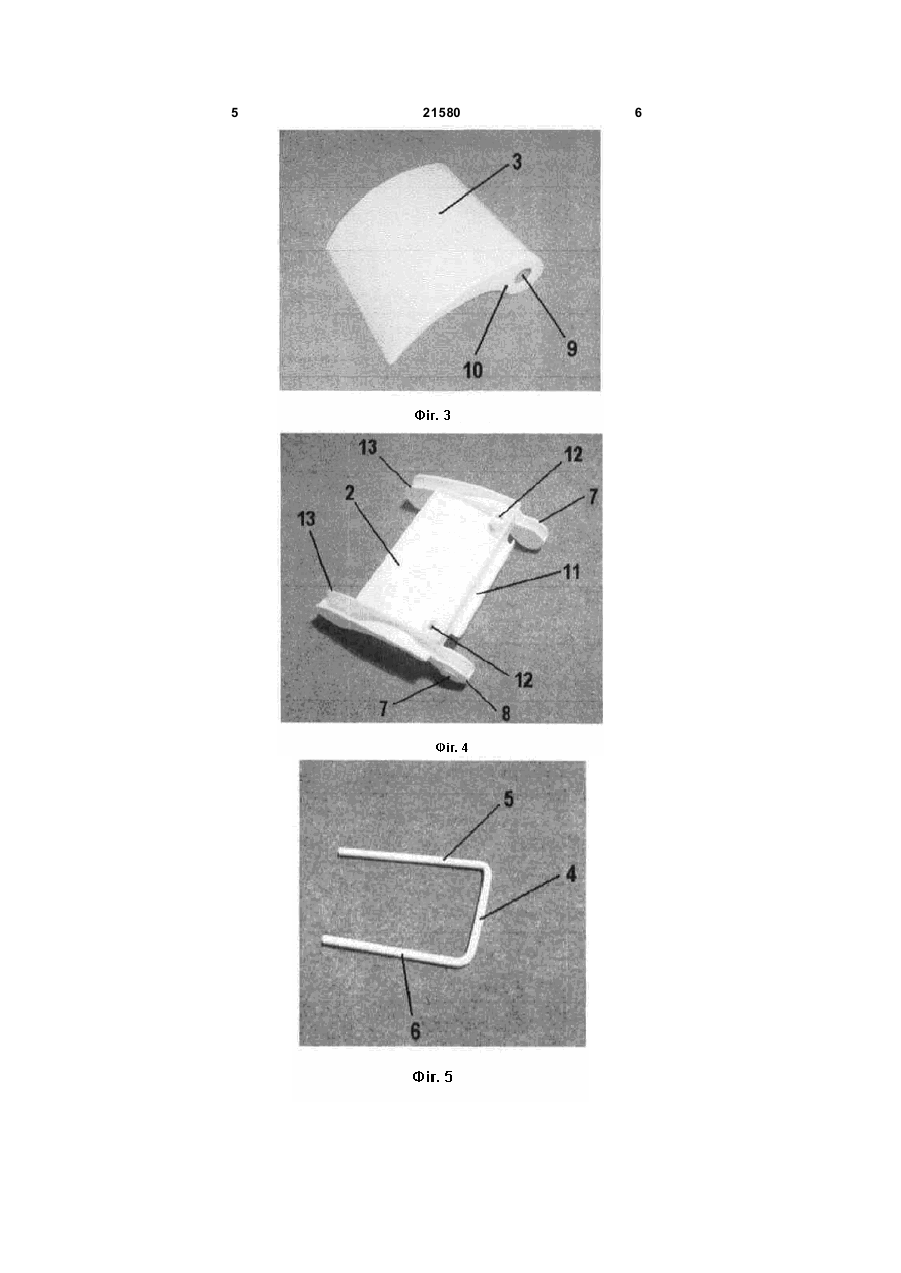

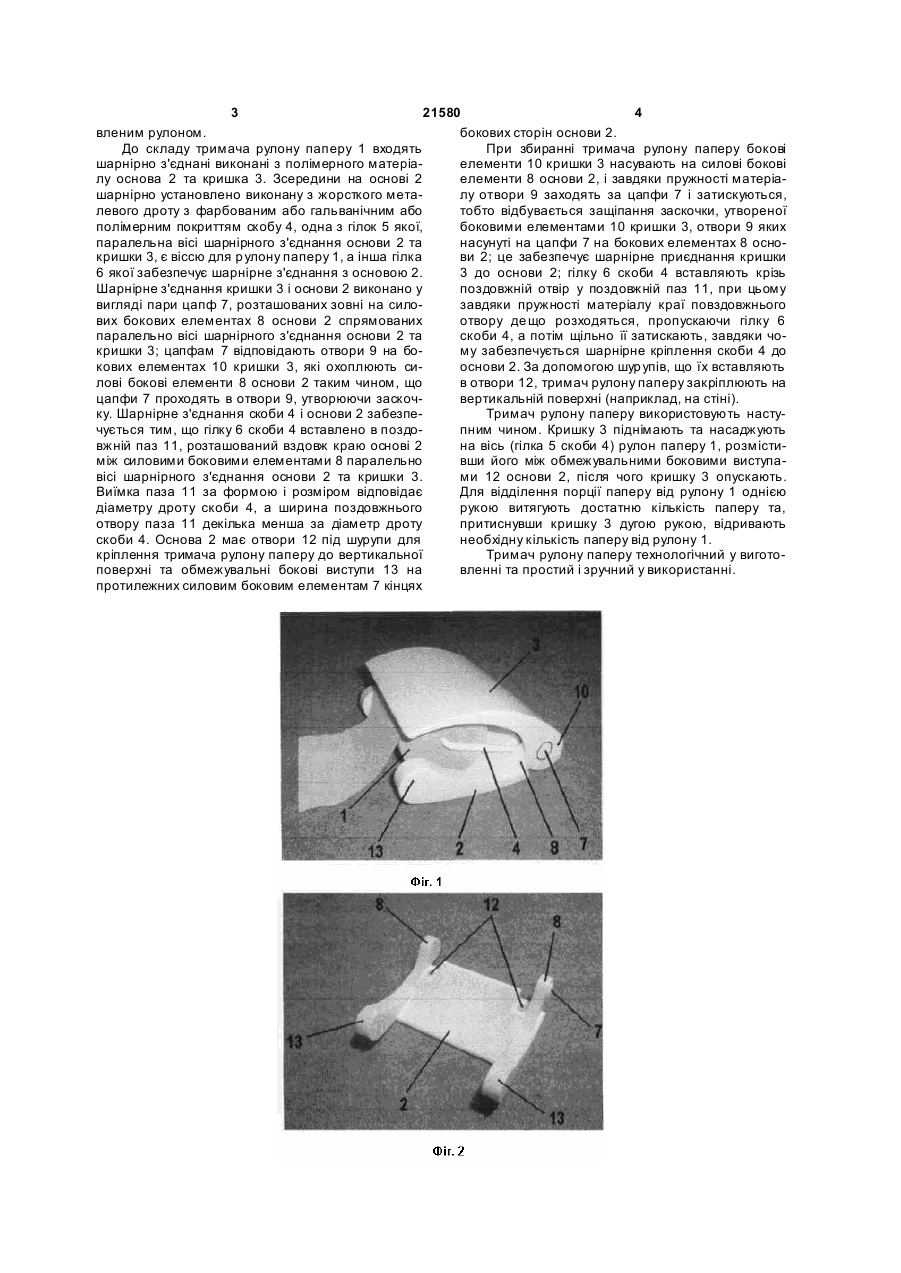

1. Тримач рулону паперу, до складу якого входять шарнірно з'єднані основа та кришка, який відрізняє ться тим, що зсередини на основі установлено вісь для рулону паперу у вигляді однієї гілки скоби з круглим поперечним перерізом, інша гілка якої шарнірно з'єднана з основою, а шарнірне з'єднання кришки і основи виконано у вигляді пари розташованих на основі зовні спрямованих паралельно осі для рулону паперу цапф, яким відповідають отвори на з'єднувальних елементах кришки, 3 21580 4 вленим рулоном. бокових сторін основи 2. До складу тримача рулону паперу 1 входять При збиранні тримача рулону паперу бокові шарнірно з'єднані виконані з полімерного матеріаелементи 10 кришки 3 насувають на силові бокові лу основа 2 та кришка 3. Зсередини на основі 2 елементи 8 основи 2, і завдяки пружності матеріашарнірно установлено виконану з жорсткого металу отвори 9 заходять за цапфи 7 і затискуються, левого дроту з фарбованим або гальванічним або тобто відбувається защіпання заскочки, утвореної полімерним покриттям скобу 4, одна з гілок 5 якої, боковими елементами 10 кришки 3, отвори 9 яких паралельна вісі шарнірного з'єднання основи 2 та насунуті на цапфи 7 на бокових елементах 8 оснокришки 3, є віссю для р улону паперу 1, а інша гілка ви 2; це забезпечує шарнірне приєднання кришки 6 якої забезпечує шарнірне з'єднання з основою 2. 3 до основи 2; гілку 6 скоби 4 вставляють крізь Шарнірне з'єднання кришки 3 і основи 2 виконано у поздовжній отвір у поздовжній паз 11, при цьому вигляді пари цапф 7, розташованих зовні на силозавдяки пружності матеріалу краї повздовжнього вих бокових елементах 8 основи 2 спрямованих отвору де що розходяться, пропускаючи гілку 6 паралельно вісі шарнірного з'єднання основи 2 та скоби 4, а потім щільно її затискають, завдяки чокришки 3; цапфам 7 відповідають отвори 9 на бому забезпечується шарнірне кріплення скоби 4 до кових елементах 10 кришки 3, які охоплюють сиоснови 2. За допомогою шур упів, що їх вставляють лові бокові елементи 8 основи 2 таким чином, що в отвори 12, тримач рулону паперу закріплюють на цапфи 7 проходять в отвори 9, утворюючи заскочвертикальній поверхні (наприклад, на стіні). ку. Шарнірне з'єднання скоби 4 і основи 2 забезпеТримач рулону паперу використовують настучується тим, що гілку 6 скоби 4 вставлено в поздопним чином. Кришку 3 піднімають та насаджують вжній паз 11, розташований вздовж краю основі 2 на вісь (гілка 5 скоби 4) рулон паперу 1, розмістиміж силовими боковими елементами 8 паралельно вши його між обмежувальними боковими виступавісі шарнірного з'єднання основи 2 та кришки 3. ми 12 основи 2, після чого кришку 3 опускають. Виїмка паза 11 за формою і розміром відповідає Для відділення порції паперу від рулону 1 однією діаметру дроту скоби 4, а ширина поздовжнього рукою витягують достатню кількість паперу та, отвору паза 11 декілька менша за діаметр дроту притиснувши кришку 3 дугою рукою, відривають скоби 4. Основа 2 має отвори 12 під шурупи для необхідну кількість паперу від рулону 1. кріплення тримача рулону паперу до вертикальної Тримач рулону паперу технологічний у виготоповерхні та обмежувальні бокові виступи 13 на вленні та простий і зручний у використанні. протилежних силовим боковим елементам 7 кінцях 5 21580 6 7 Комп’ютерна в ерстка А. Крулевський 21580 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
