Система розгортання габіону

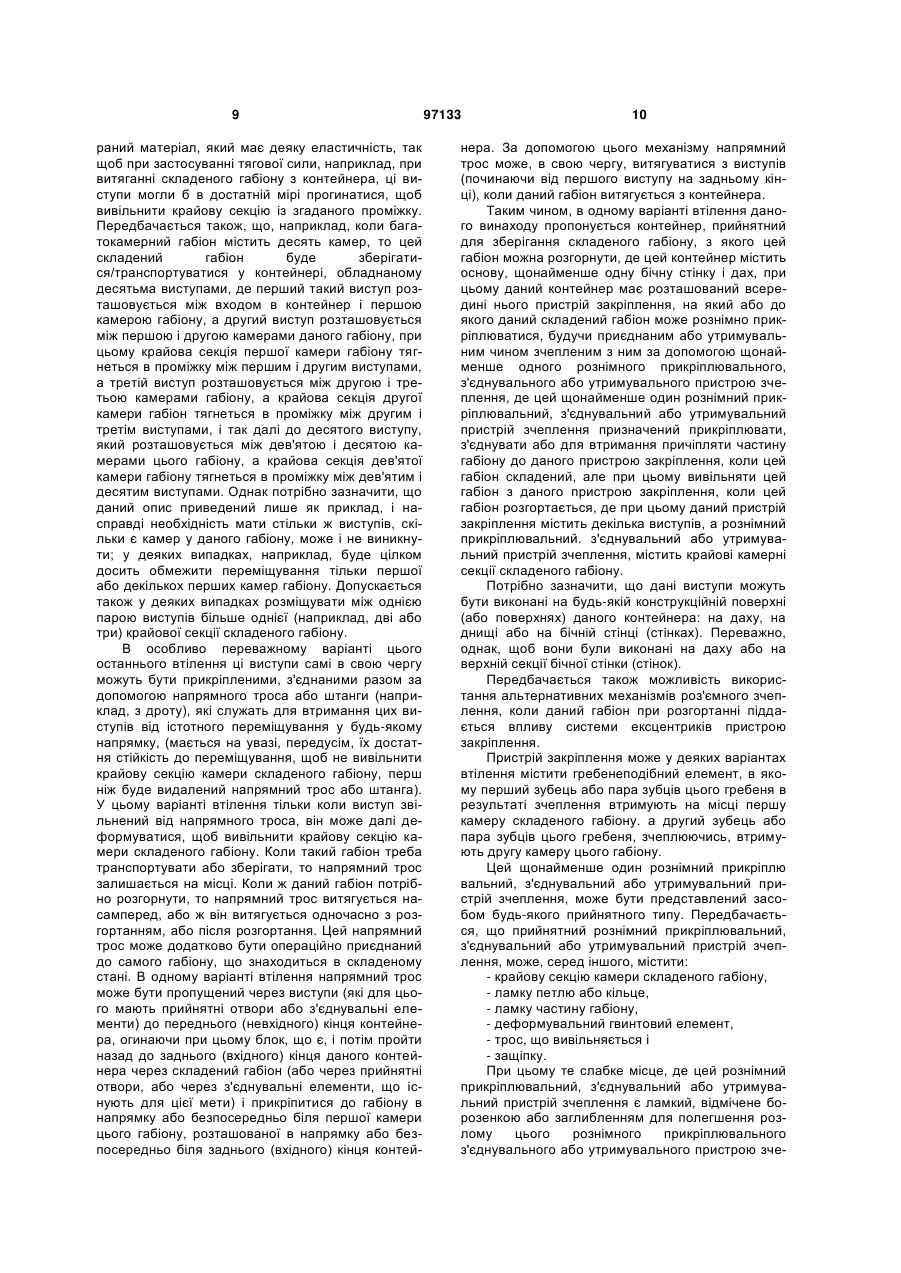

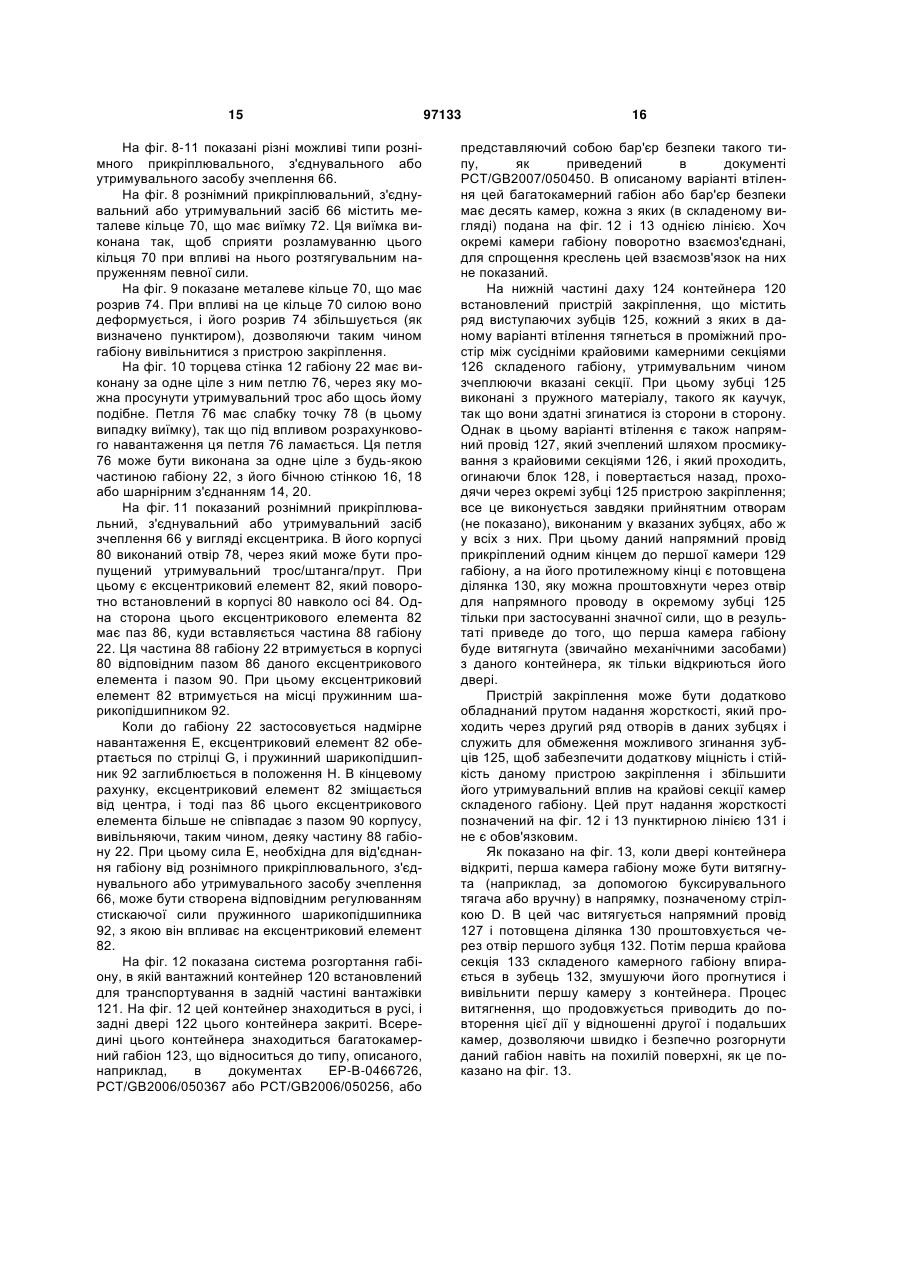

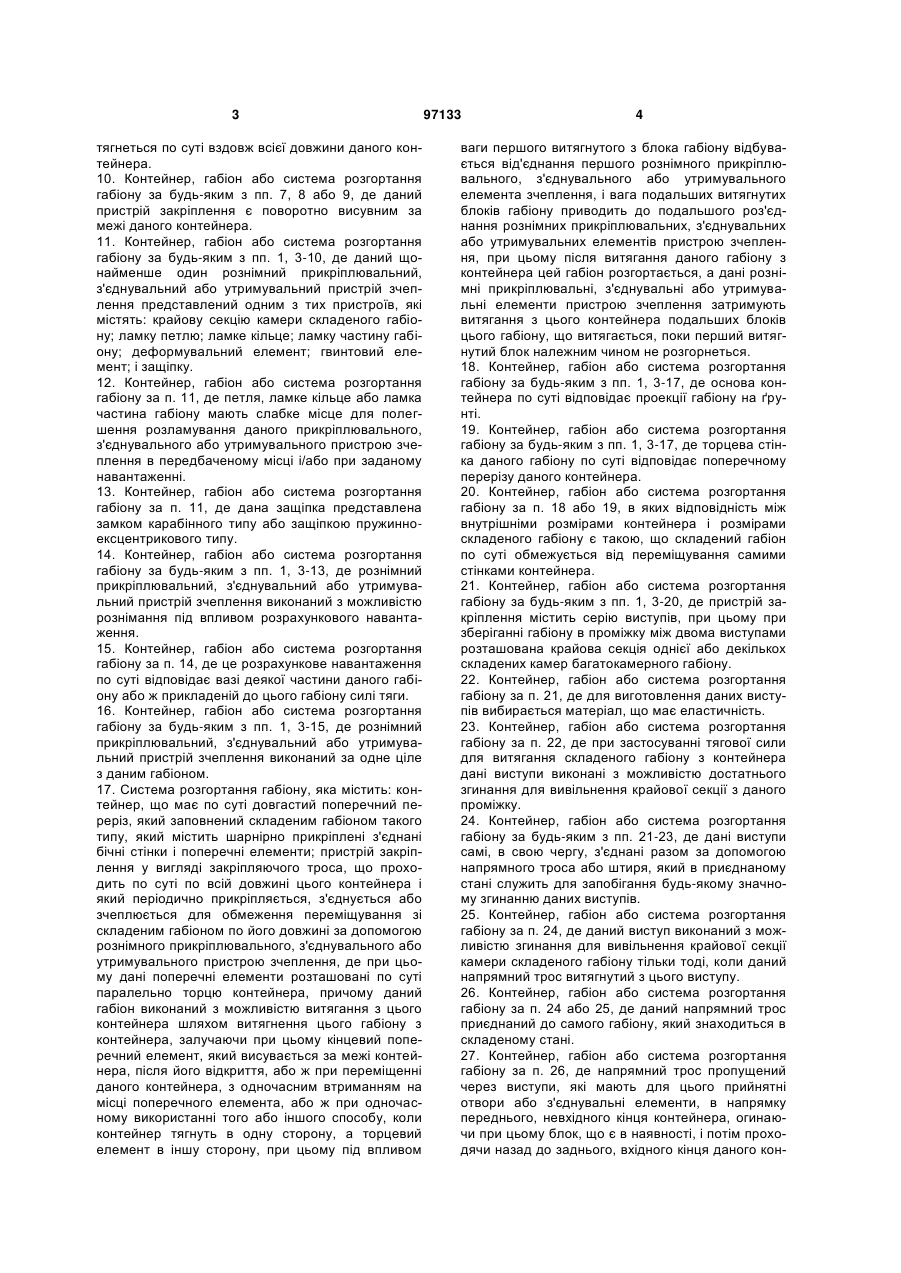

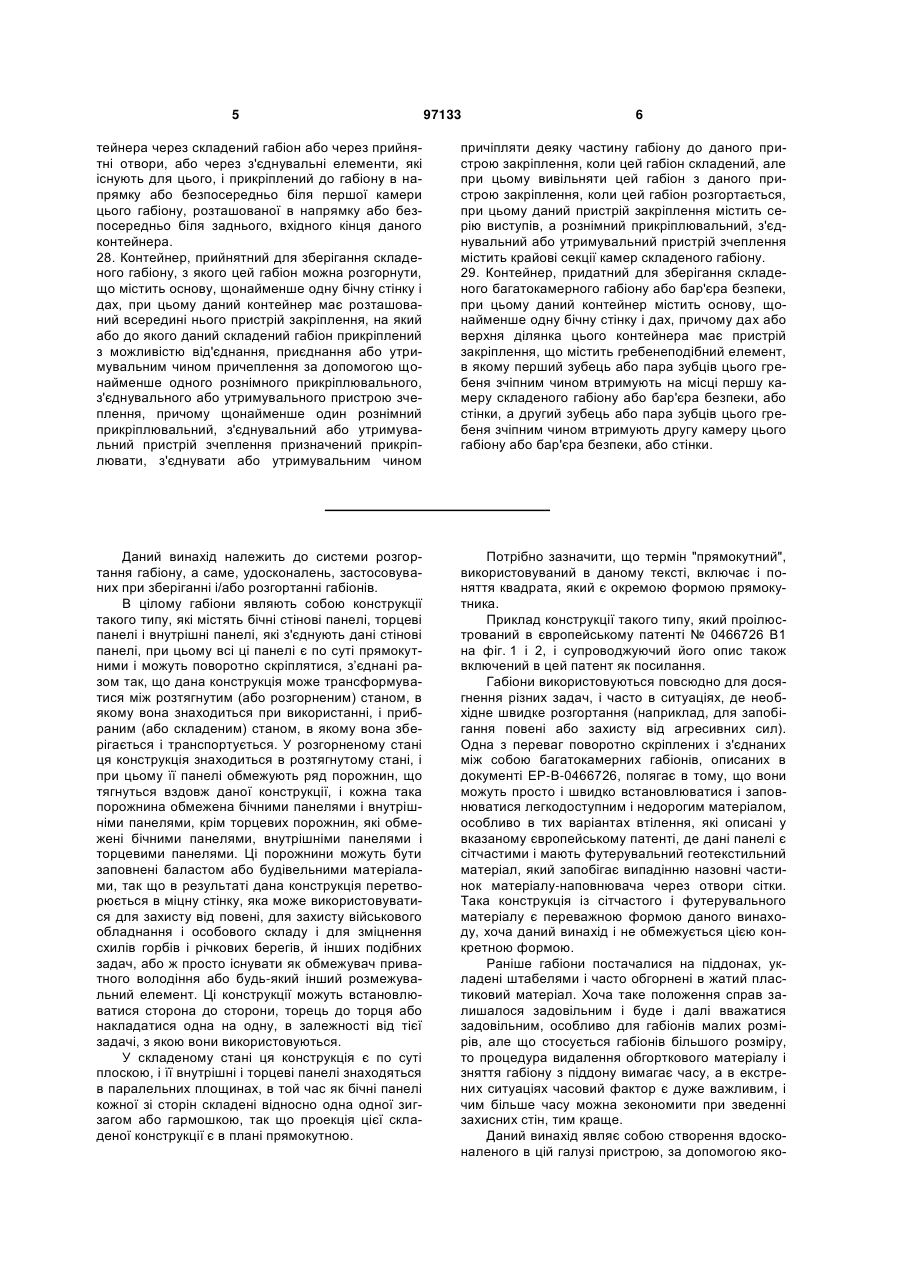

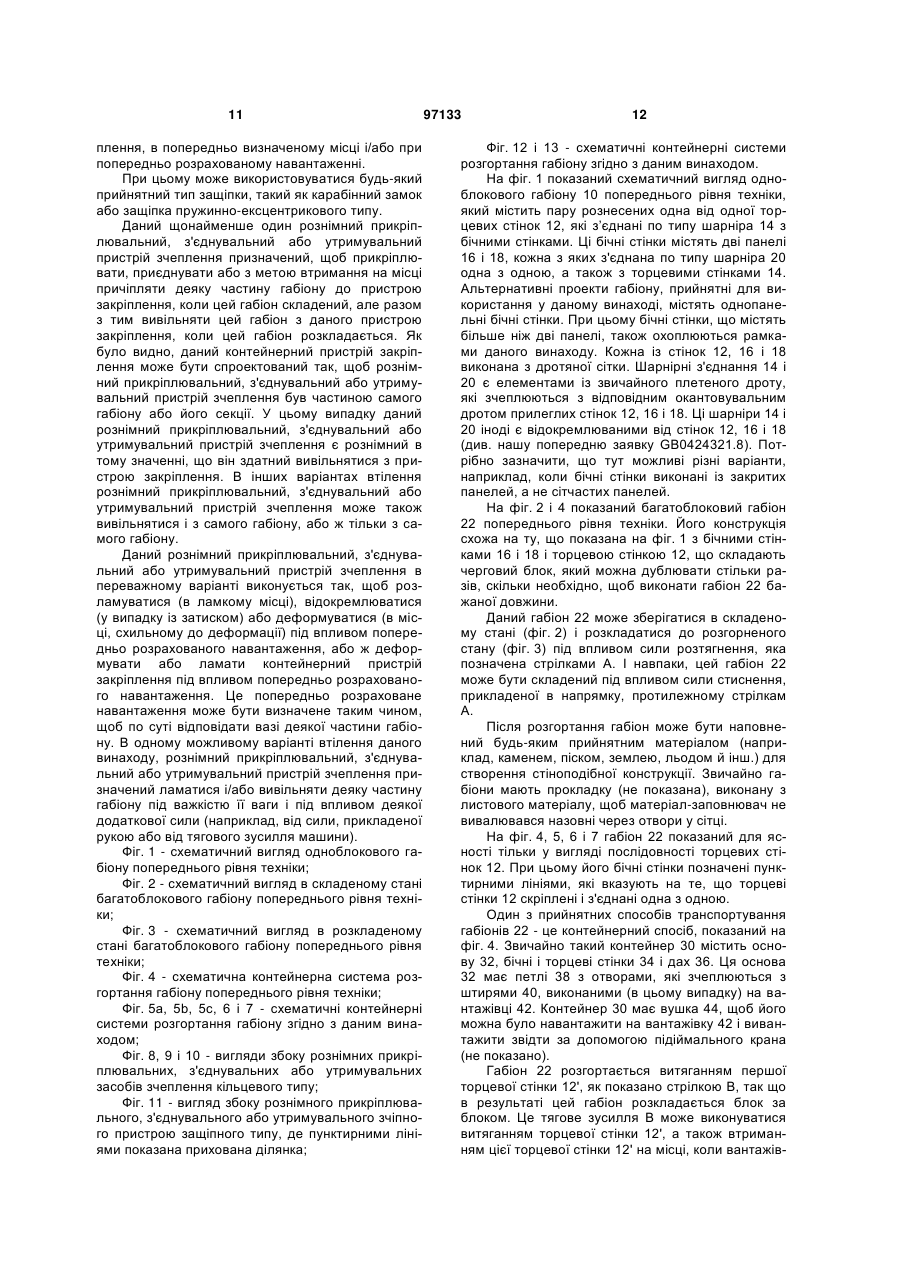

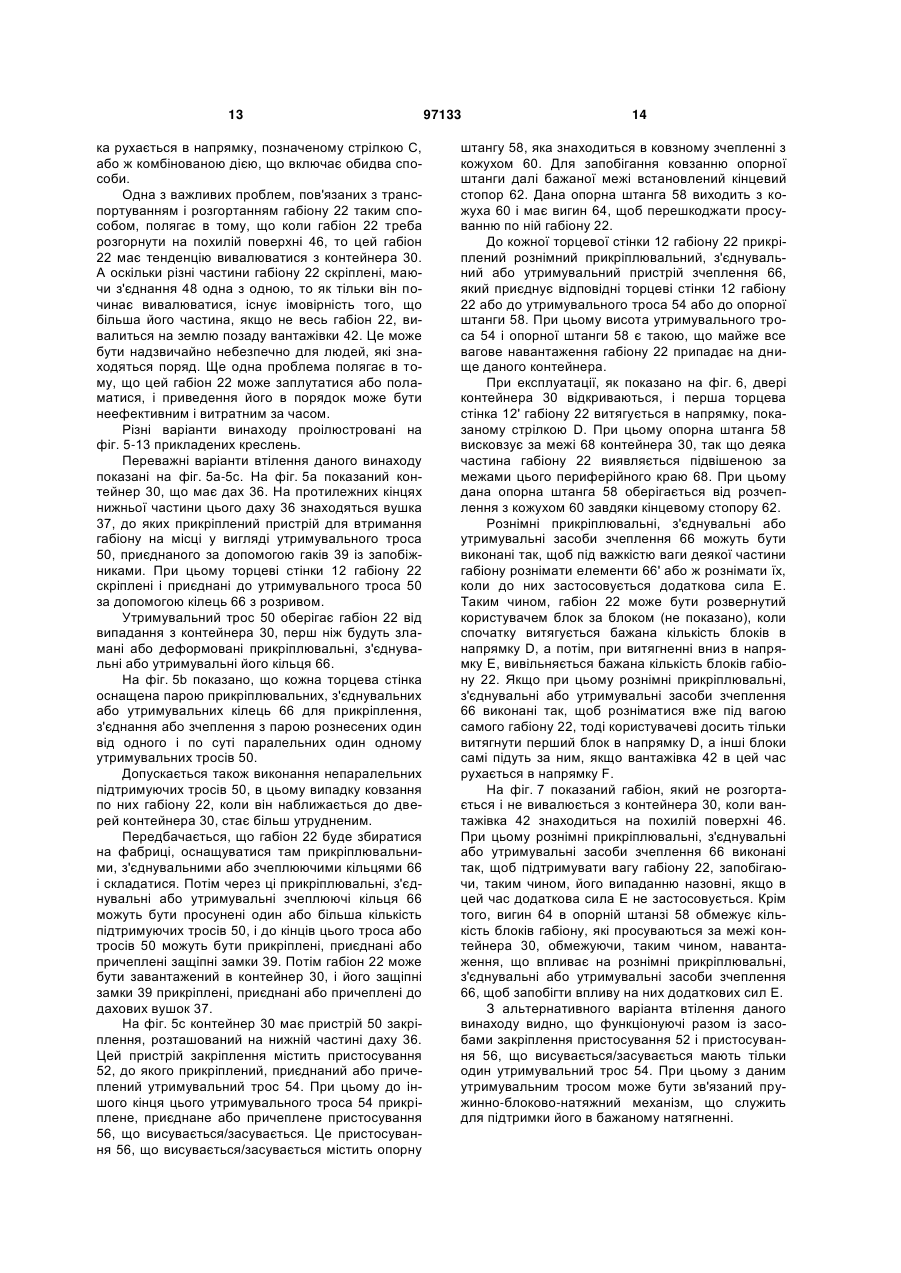

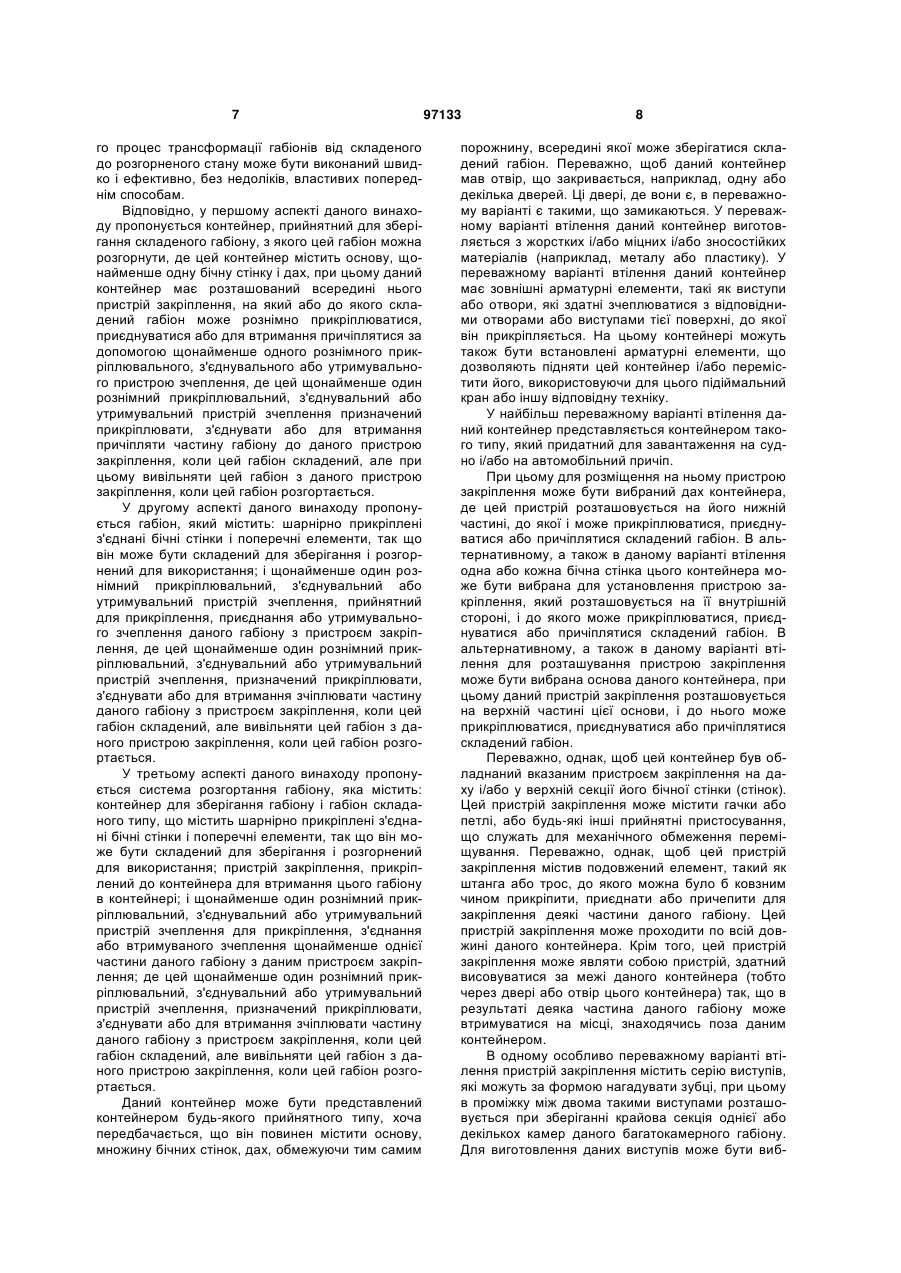

1. Контейнер, прийнятний для зберігання складеного габіону, з якого цей габіон можна розгорнути, який містить основу, щонайменше одну бічну стінку і дах, при цьому даний контейнер має розташований всередині нього пристрій закріплення, на який або до якого складений габіон прикріплений з можливістю від'єднання, приєднання або для втримання причеплення за допомогою щонайменше одного рознімного прикріплювального, з'єднувального або утримувального пристрою зчеплення, при цьому щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений прикріплювати, з'єднувати або причіпляти для втримання частини габіону до даного пристрою закріплення, коли цей габіон складений, але при цьому вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розгортається. 2. Габіон, що стосується такого типу, який містить: шарнірно прикріплені з'єднані бічні стінки і поперечні елементи, так що він може бути складений для зберігання і розгорнений для використання; і щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення, прийнятний для прикріплення, приєднання або утримувального причеплення даного габіону до пристрою закріплення, причому щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений прикріплювати, з'єднувати або причіпляти для втримання частини даного габіону до пристрою 2 (19) 1 3 тягнеться по суті вздовж всієї довжини даного контейнера. 10. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 7, 8 або 9, де даний пристрій закріплення є поворотно висувним за межі даного контейнера. 11. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 1, 3-10, де даний щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення представлений одним з тих пристроїв, які містять: крайову секцію камери складеного габіону; ламку петлю; ламке кільце; ламку частину габіону; деформувальний елемент; гвинтовий елемент; і защіпку. 12. Контейнер, габіон або система розгортання габіону за п. 11, де петля, ламке кільце або ламка частина габіону мають слабке місце для полегшення розламування даного прикріплювального, з'єднувального або утримувального пристрою зчеплення в передбаченому місці і/або при заданому навантаженні. 13. Контейнер, габіон або система розгортання габіону за п. 11, де дана защіпка представлена замком карабінного типу або защіпкою пружинноексцентрикового типу. 14. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 1, 3-13, де рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення виконаний з можливістю рознімання під впливом розрахункового навантаження. 15. Контейнер, габіон або система розгортання габіону за п. 14, де це розрахункове навантаження по суті відповідає вазі деякої частини даного габіону або ж прикладеній до цього габіону силі тяги. 16. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 1, 3-15, де рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення виконаний за одне ціле з даним габіоном. 17. Система розгортання габіону, яка містить: контейнер, що має по суті довгастий поперечний переріз, який заповнений складеним габіоном такого типу, який містить шарнірно прикріплені з'єднані бічні стінки і поперечні елементи; пристрій закріплення у вигляді закріпляючого троса, що проходить по суті по всій довжині цього контейнера і який періодично прикріпляється, з'єднується або зчеплюється для обмеження переміщування зі складеним габіоном по його довжині за допомогою рознімного прикріплювального, з'єднувального або утримувального пристрою зчеплення, де при цьому дані поперечні елементи розташовані по суті паралельно торцю контейнера, причому даний габіон виконаний з можливістю витягання з цього контейнера шляхом витягнення цього габіону з контейнера, залучаючи при цьому кінцевий поперечний елемент, який висувається за межі контейнера, після його відкриття, або ж при переміщенні даного контейнера, з одночасним втриманням на місці поперечного елемента, або ж при одночасному використанні того або іншого способу, коли контейнер тягнуть в одну сторону, а торцевий елемент в іншу сторону, при цьому під впливом 97133 4 ваги першого витягнутого з блока габіону відбувається від'єднання першого рознімного прикріплювального, з'єднувального або утримувального елемента зчеплення, і вага подальших витягнутих блоків габіону приводить до подальшого роз'єднання рознімних прикріплювальних, з'єднувальних або утримувальних елементів пристрою зчеплення, при цьому після витягання даного габіону з контейнера цей габіон розгортається, а дані рознімні прикріплювальні, з'єднувальні або утримувальні елементи пристрою зчеплення затримують витягання з цього контейнера подальших блоків цього габіону, що витягається, поки перший витягнутий блок належним чином не розгорнеться. 18. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 1, 3-17, де основа контейнера по суті відповідає проекції габіону на ґрунті. 19. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 1, 3-17, де торцева стінка даного габіону по суті відповідає поперечному перерізу даного контейнера. 20. Контейнер, габіон або система розгортання габіону за п. 18 або 19, в яких відповідність між внутрішніми розмірами контейнера і розмірами складеного габіону є такою, що складений габіон по суті обмежується від переміщування самими стінками контейнера. 21. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 1, 3-20, де пристрій закріплення містить серію виступів, при цьому при зберіганні габіону в проміжку між двома виступами розташована крайова секція однієї або декількох складених камер багатокамерного габіону. 22. Контейнер, габіон або система розгортання габіону за п. 21, де для виготовлення даних виступів вибирається матеріал, що має еластичність. 23. Контейнер, габіон або система розгортання габіону за п. 22, де при застосуванні тягової сили для витягання складеного габіону з контейнера дані виступи виконані з можливістю достатнього згинання для вивільнення крайової секції з даного проміжку. 24. Контейнер, габіон або система розгортання габіону за будь-яким з пп. 21-23, де дані виступи самі, в свою чергу, з'єднані разом за допомогою напрямного троса або штиря, який в приєднаному стані служить для запобігання будь-якому значному згинанню даних виступів. 25. Контейнер, габіон або система розгортання габіону за п. 24, де даний виступ виконаний з можливістю згинання для вивільнення крайової секції камери складеного габіону тільки тоді, коли даний напрямний трос витягнутий з цього виступу. 26. Контейнер, габіон або система розгортання габіону за п. 24 або 25, де даний напрямний трос приєднаний до самого габіону, який знаходиться в складеному стані. 27. Контейнер, габіон або система розгортання габіону за п. 26, де напрямний трос пропущений через виступи, які мають для цього прийнятні отвори або з'єднувальні елементи, в напрямку переднього, невхідного кінця контейнера, огинаючи при цьому блок, що є в наявності, і потім проходячи назад до заднього, вхідного кінця даного кон 5 97133 6 тейнера через складений габіон або через прийнятні отвори, або через з'єднувальні елементи, які існують для цього, і прикріплений до габіону в напрямку або безпосередньо біля першої камери цього габіону, розташованої в напрямку або безпосередньо біля заднього, вхідного кінця даного контейнера. 28. Контейнер, прийнятний для зберігання складеного габіону, з якого цей габіон можна розгорнути, що містить основу, щонайменше одну бічну стінку і дах, при цьому даний контейнер має розташований всередині нього пристрій закріплення, на який або до якого даний складений габіон прикріплений з можливістю від'єднання, приєднання або утримувальним чином причеплення за допомогою щонайменше одного рознімного прикріплювального, з'єднувального або утримувального пристрою зчеплення, причому щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений прикріплювати, з'єднувати або утримувальним чином причіпляти деяку частину габіону до даного пристрою закріплення, коли цей габіон складений, але при цьому вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розгортається, при цьому даний пристрій закріплення містить серію виступів, а рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення містить крайові секції камер складеного габіону. 29. Контейнер, придатний для зберігання складеного багатокамерного габіону або бар'єра безпеки, при цьому даний контейнер містить основу, щонайменше одну бічну стінку і дах, причому дах або верхня ділянка цього контейнера має пристрій закріплення, що містить гребенеподібний елемент, в якому перший зубець або пара зубців цього гребеня зчіпним чином втримують на місці першу камеру складеного габіону або бар'єра безпеки, або стінки, а другий зубець або пара зубців цього гребеня зчіпним чином втримують другу камеру цього габіону або бар'єра безпеки, або стінки. Даний винахід належить до системи розгортання габіону, а саме, удосконалень, застосовуваних при зберіганні і/або розгортанні габіонів. В цілому габіони являють собою конструкції такого типу, які містять бічні стінові панелі, торцеві панелі і внутрішні панелі, які з'єднують дані стінові панелі, при цьому всі ці панелі є по суті прямокутними і можуть поворотно скріплятися, з’єднані разом так, що дана конструкція може трансформуватися між розтягнутим (або розгорненим) станом, в якому вона знаходиться при використанні, і прибраним (або складеним) станом, в якому вона зберігається і транспортується. У розгорненому стані ця конструкція знаходиться в розтягнутому стані, і при цьому її панелі обмежують ряд порожнин, що тягнуться вздовж даної конструкції, і кожна така порожнина обмежена бічними панелями і внутрішніми панелями, крім торцевих порожнин, які обмежені бічними панелями, внутрішніми панелями і торцевими панелями. Ці порожнини можуть бути заповнені баластом або будівельними матеріалами, так що в результаті дана конструкція перетворюється в міцну стінку, яка може використовуватися для захисту від повені, для захисту військового обладнання і особового складу і для зміцнення схилів горбів і річкових берегів, й інших подібних задач, або ж просто існувати як обмежувач приватного володіння або будь-який інший розмежувальний елемент. Ці конструкції можуть встановлюватися сторона до сторони, торець до торця або накладатися одна на одну, в залежності від тієї задачі, з якою вони використовуються. У складеному стані ця конструкція є по суті плоскою, і її внутрішні і торцеві панелі знаходяться в паралельних площинах, в той час як бічні панелі кожної зі сторін складені відносно одна одної зигзагом або гармошкою, так що проекція цієї складеної конструкції є в плані прямокутною. Потрібно зазначити, що термін "прямокутний", використовуваний в даному тексті, включає і поняття квадрата, який є окремою формою прямокутника. Приклад конструкції такого типу, який проілюстрований в європейському патенті № 0466726 В1 на фіг. 1 і 2, і супроводжуючий його опис також включений в цей патент як посилання. Габіони використовуються повсюдно для досягнення різних задач, і часто в ситуаціях, де необхідне швидке розгортання (наприклад, для запобігання повені або захисту від агресивних сил). Одна з переваг поворотно скріплених і з'єднаних між собою багатокамерних габіонів, описаних в документі ЕР-В-0466726, полягає в тому, що вони можуть просто і швидко встановлюватися і заповнюватися легкодоступним і недорогим матеріалом, особливо в тих варіантах втілення, які описані у вказаному європейському патенті, де дані панелі є сітчастими і мають футерувальний геотекстильний матеріал, який запобігає випадінню назовні частинок матеріалу-наповнювача через отвори сітки. Така конструкція із сітчастого і футерувального матеріалу є переважною формою даного винаходу, хоча даний винахід і не обмежується цією конкретною формою. Раніше габіони постачалися на піддонах, укладені штабелями і часто обгорнені в жатий пластиковий матеріал. Хоча таке положення справ залишалося задовільним і буде і далі вважатися задовільним, особливо для габіонів малих розмірів, але що стосується габіонів більшого розміру, то процедура видалення обгорткового матеріалу і зняття габіону з піддону вимагає часу, а в екстрених ситуаціях часовий фактор є дуже важливим, і чим більше часу можна зекономити при зведенні захисних стін, тим краще. Даний винахід являє собою створення вдосконаленого в цій галузі пристрою, за допомогою яко 7 го процес трансформації габіонів від складеного до розгорненого стану може бути виконаний швидко і ефективно, без недоліків, властивих попереднім способам. Відповідно, у першому аспекті даного винаходу пропонується контейнер, прийнятний для зберігання складеного габіону, з якого цей габіон можна розгорнути, де цей контейнер містить основу, щонайменше одну бічну стінку і дах, при цьому даний контейнер має розташований всередині нього пристрій закріплення, на який або до якого складений габіон може рознімно прикріплюватися, приєднуватися або для втримання причіплятися за допомогою щонайменше одного рознімного прикріплювального, з'єднувального або утримувального пристрою зчеплення, де цей щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений прикріплювати, з'єднувати або для втримання причіпляти частину габіону до даного пристрою закріплення, коли цей габіон складений, але при цьому вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розгортається. У другому аспекті даного винаходу пропонується габіон, який містить: шарнірно прикріплені з'єднані бічні стінки і поперечні елементи, так що він може бути складений для зберігання і розгорнений для використання; і щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення, прийнятний для прикріплення, приєднання або утримувального зчеплення даного габіону з пристроєм закріплення, де цей щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення, призначений прикріплювати, з'єднувати або для втримання зчіплювати частину даного габіону з пристроєм закріплення, коли цей габіон складений, але вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розгортається. У третьому аспекті даного винаходу пропонується система розгортання габіону, яка містить: контейнер для зберігання габіону і габіон складаного типу, що містить шарнірно прикріплені з'єднані бічні стінки і поперечні елементи, так що він може бути складений для зберігання і розгорнений для використання; пристрій закріплення, прикріплений до контейнера для втримання цього габіону в контейнері; і щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення для прикріплення, з'єднання або втримуваного зчеплення щонайменше однієї частини даного габіону з даним пристроєм закріплення; де цей щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення, призначений прикріплювати, з'єднувати або для втримання зчіплювати частину даного габіону з пристроєм закріплення, коли цей габіон складений, але вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розгортається. Даний контейнер може бути представлений контейнером будь-якого прийнятного типу, хоча передбачається, що він повинен містити основу, множину бічних стінок, дах, обмежуючи тим самим 97133 8 порожнину, всередині якої може зберігатися складений габіон. Переважно, щоб даний контейнер мав отвір, що закривається, наприклад, одну або декілька дверей. Ці двері, де вони є, в переважному варіанті є такими, що замикаються. У переважному варіанті втілення даний контейнер виготовляється з жорстких і/або міцних і/або зносостійких матеріалів (наприклад, металу або пластику). У переважному варіанті втілення даний контейнер має зовнішні арматурні елементи, такі як виступи або отвори, які здатні зчеплюватися з відповідними отворами або виступами тієї поверхні, до якої він прикріпляється. На цьому контейнері можуть також бути встановлені арматурні елементи, що дозволяють підняти цей контейнер і/або перемістити його, використовуючи для цього підіймальний кран або іншу відповідну техніку. У найбільш переважному варіанті втілення даний контейнер представляється контейнером такого типу, який придатний для завантаження на судно і/або на автомобільний причіп. При цьому для розміщення на ньому пристрою закріплення може бути вибраний дах контейнера, де цей пристрій розташовується на його нижній частині, до якої і може прикріплюватися, приєднуватися або причіплятися складений габіон. В альтернативному, а також в даному варіанті втілення одна або кожна бічна стінка цього контейнера може бути вибрана для установлення пристрою закріплення, який розташовується на її внутрішній стороні, і до якого може прикріплюватися, приєднуватися або причіплятися складений габіон. В альтернативному, а також в даному варіанті втілення для розташування пристрою закріплення може бути вибрана основа даного контейнера, при цьому даний пристрій закріплення розташовується на верхній частині цієї основи, і до нього може прикріплюватися, приєднуватися або причіплятися складений габіон. Переважно, однак, щоб цей контейнер був обладнаний вказаним пристроєм закріплення на даху і/або у верхній секції його бічної стінки (стінок). Цей пристрій закріплення може містити гачки або петлі, або будь-які інші прийнятні пристосування, що служать для механічного обмеження переміщування. Переважно, однак, щоб цей пристрій закріплення містив подовжений елемент, такий як штанга або трос, до якого можна було б ковзним чином прикріпити, приєднати або причепити для закріплення деякі частини даного габіону. Цей пристрій закріплення може проходити по всій довжині даного контейнера. Крім того, цей пристрій закріплення може являти собою пристрій, здатний висовуватися за межі даного контейнера (тобто через двері або отвір цього контейнера) так, що в результаті деяка частина даного габіону може втримуватися на місці, знаходячись поза даним контейнером. В одному особливо переважному варіанті втілення пристрій закріплення містить серію виступів, які можуть за формою нагадувати зубці, при цьому в проміжку між двома такими виступами розташовується при зберіганні крайова секція однієї або декількох камер даного багатокамерного габіону. Для виготовлення даних виступів може бути виб 9 раний матеріал, який має деяку еластичність, так щоб при застосуванні тягової сили, наприклад, при витяганні складеного габіону з контейнера, ці виступи могли б в достатній мірі прогинатися, щоб вивільнити крайову секцію із згаданого проміжку. Передбачається також, що, наприклад, коли багатокамерний габіон містить десять камер, то цей складений габіон буде зберігатися/транспортуватися у контейнері, обладнаному десятьма виступами, де перший такий виступ розташовується між входом в контейнер і першою камерою габіону, а другий виступ розташовується між першою і другою камерами даного габіону, при цьому крайова секція першої камери габіону тягнеться в проміжку між першим і другим виступами, а третій виступ розташовується між другою і третьою камерами габіону, а крайова секція другої камери габіон тягнеться в проміжку між другим і третім виступами, і так далі до десятого виступу, який розташовується між дев'ятою і десятою камерами цього габіону, а крайова секція дев'ятої камери габіону тягнеться в проміжку між дев'ятим і десятим виступами. Однак потрібно зазначити, що даний опис приведений лише як приклад, і насправді необхідність мати стільки ж виступів, скільки є камер у даного габіону, може і не виникнути; у деяких випадках, наприклад, буде цілком досить обмежити переміщування тільки першої або декількох перших камер габіону. Допускається також у деяких випадках розміщувати між однією парою виступів більше однієї (наприклад, дві або три) крайової секції складеного габіону. В особливо переважному варіанті цього останнього втілення ці виступи самі в свою чергу можуть бути прикріпленими, з'єднаними разом за допомогою напрямного троса або штанги (наприклад, з дроту), які служать для втримання цих виступів від істотного переміщування у будь-якому напрямку, (мається на увазі, передусім, їх достатня стійкість до переміщування, щоб не вивільнити крайову секцію камери складеного габіону, перш ніж буде видалений напрямний трос або штанга). У цьому варіанті втілення тільки коли виступ звільнений від напрямного троса, він може далі деформуватися, щоб вивільнити крайову секцію камери складеного габіону. Коли такий габіон треба транспортувати або зберігати, то напрямний трос залишається на місці. Коли ж даний габіон потрібно розгорнути, то напрямний трос витягується насамперед, або ж він витягується одночасно з розгортанням, або після розгортання. Цей напрямний трос може додатково бути операційно приєднаний до самого габіону, що знаходиться в складеному стані. В одному варіанті втілення напрямний трос може бути пропущений через виступи (які для цього мають прийнятні отвори або з'єднувальні елементи) до переднього (невхідного) кінця контейнера, огинаючи при цьому блок, що є, і потім пройти назад до заднього (вхідного) кінця даного контейнера через складений габіон (або через прийнятні отвори, або через з'єднувальні елементи, що існують для цієї мети) і прикріпитися до габіону в напрямку або безпосередньо біля першої камери цього габіону, розташованої в напрямку або безпосередньо біля заднього (вхідного) кінця контей 97133 10 нера. За допомогою цього механізму напрямний трос може, в свою чергу, витягуватися з виступів (починаючи від першого виступу на задньому кінці), коли даний габіон витягується з контейнера. Таким чином, в одному варіанті втілення даного винаходу пропонується контейнер, прийнятний для зберігання складеного габіону, з якого цей габіон можна розгорнути, де цей контейнер містить основу, щонайменше одну бічну стінку і дах, при цьому даний контейнер має розташований всередині нього пристрій закріплення, на який або до якого даний складений габіон може рознімно прикріплюватися, будучи приєднаним або утримувальним чином зчепленим з ним за допомогою щонайменше одного рознімного прикріплювального, з'єднувального або утримувального пристрою зчеплення, де цей щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений прикріплювати, з'єднувати або для втримання причіпляти частину габіону до даного пристрою закріплення, коли цей габіон складений, але при цьому вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розгортається, де при цьому даний пристрій закріплення містить декілька виступів, а рознімний прикріплювальний. з'єднувальний або утримувальний пристрій зчеплення, містить крайові камерні секції складеного габіону. Потрібно зазначити, що дані виступи можуть бути виконані на будь-якій конструкційній поверхні (або поверхнях) даного контейнера: на даху, на днищі або на бічній стінці (стінках). Переважно, однак, щоб вони були виконані на даху або на верхній секції бічної стінки (стінок). Передбачається також можливість використання альтернативних механізмів роз'ємного зчеплення, коли даний габіон при розгортанні піддається впливу системи ексцентриків пристрою закріплення. Пристрій закріплення може у деяких варіантах втілення містити гребенеподібний елемент, в якому перший зубець або пара зубців цього гребеня в результаті зчеплення втримують на місці першу камеру складеного габіону. а другий зубець або пара зубців цього гребеня, зчеплюючись, втримують другу камеру цього габіону. Цей щонайменше один рознімний прикріплю вальний, з'єднувальний або утримувальний пристрій зчеплення, може бути представлений засобом будь-якого прийнятного типу. Передбачається, що прийнятний рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення, може, серед іншого, містити: - крайову секцію камери складеного габіону, - ламку петлю або кільце, - ламку частину габіону, - деформувальний гвинтовий елемент, - трос, що вивільняється і - защіпку. При цьому те слабке місце, де цей рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення є ламкий, відмічене борозенкою або заглибленням для полегшення розлому цього рознімного прикріплювального з'єднувального або утримувального пристрою зче 11 плення, в попередньо визначеному місці і/або при попередньо розрахованому навантаженні. При цьому може використовуватися будь-який прийнятний тип защіпки, такий як карабінний замок або защіпка пружинно-ексцентрикового типу. Даний щонайменше один рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений, щоб прикріплювати, приєднувати або з метою втримання на місці причіпляти деяку частину габіону до пристрою закріплення, коли цей габіон складений, але разом з тим вивільняти цей габіон з даного пристрою закріплення, коли цей габіон розкладається. Як було видно, даний контейнерний пристрій закріплення може бути спроектований так, щоб рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення був частиною самого габіону або його секції. У цьому випадку даний рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення є рознімний в тому значенні, що він здатний вивільнятися з пристрою закріплення. В інших варіантах втілення рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення може також вивільнятися і з самого габіону, або ж тільки з самого габіону. Даний рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення в переважному варіанті виконується так, щоб розламуватися (в ламкому місці), відокремлюватися (у випадку із затиском) або деформуватися (в місці, схильному до деформації) під впливом попередньо розрахованого навантаження, або ж деформувати або ламати контейнерний пристрій закріплення під впливом попередньо розрахованого навантаження. Це попередньо розраховане навантаження може бути визначене таким чином, щоб по суті відповідати вазі деякої частини габіону. В одному можливому варіанті втілення даного винаходу, рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення призначений ламатися і/або вивільняти деяку частину габіону під важкістю її ваги і під впливом деякої додаткової сили (наприклад, від сили, прикладеної рукою або від тягового зусилля машини). Фіг. 1 - схематичний вигляд одноблокового габіону попереднього рівня техніки; Фіг. 2 - схематичний вигляд в складеному стані багатоблокового габіону попереднього рівня техніки; Фіг. 3 - схематичний вигляд в розкладеному стані багатоблокового габіону попереднього рівня техніки; Фіг. 4 - схематична контейнерна система розгортання габіону попереднього рівня техніки; Фіг. 5а, 5b, 5с, 6 і 7 - схематичні контейнерні системи розгортання габіону згідно з даним винаходом; Фіг. 8, 9 і 10 - вигляди збоку рознімних прикріплювальних, з'єднувальних або утримувальних засобів зчеплення кільцевого типу; Фіг. 11 - вигляд збоку рознімного прикріплювального, з'єднувального або утримувального зчіпного пристрою защіпного типу, де пунктирними лініями показана прихована ділянка; 97133 12 Фіг. 12 і 13 - схематичні контейнерні системи розгортання габіону згідно з даним винаходом. На фіг. 1 показаний схематичний вигляд одноблокового габіону 10 попереднього рівня техніки, який містить пару рознесених одна від одної торцевих стінок 12, які з’єднані по типу шарніра 14 з бічними стінками. Ці бічні стінки містять дві панелі 16 і 18, кожна з яких з'єднана по типу шарніра 20 одна з одною, а також з торцевими стінками 14. Альтернативні проекти габіону, прийнятні для використання у даному винаході, містять однопанельні бічні стінки. При цьому бічні стінки, що містять більше ніж дві панелі, також охоплюються рамками даного винаходу. Кожна із стінок 12, 16 і 18 виконана з дротяної сітки. Шарнірні з'єднання 14 і 20 є елементами із звичайного плетеного дроту, які зчеплюються з відповідним окантовувальним дротом прилеглих стінок 12, 16 і 18. Ці шарніри 14 і 20 іноді є відокремлюваними від стінок 12, 16 і 18 (див. нашу попередню заявку GB0424321.8). Потрібно зазначити, що тут можливі різні варіанти, наприклад, коли бічні стінки виконані із закритих панелей, а не сітчастих панелей. На фіг. 2 і 4 показаний багатоблоковий габіон 22 попереднього рівня техніки. Його конструкція схожа на ту, що показана на фіг. 1 з бічними стінками 16 і 18 і торцевою стінкою 12, що складають черговий блок, який можна дублювати стільки разів, скільки необхідно, щоб виконати габіон 22 бажаної довжини. Даний габіон 22 може зберігатися в складеному стані (фіг. 2) і розкладатися до розгорненого стану (фіг. 3) під впливом сили розтягнення, яка позначена стрілками А. І навпаки, цей габіон 22 може бути складений під впливом сили стиснення, прикладеної в напрямку, протилежному стрілкам А. Після розгортання габіон може бути наповнений будь-яким прийнятним матеріалом (наприклад, каменем, піском, землею, льодом й інш.) для створення стіноподібної конструкції. Звичайно габіони мають прокладку (не показана), виконану з листового матеріалу, щоб матеріал-заповнювач не вивалювався назовні через отвори у сітці. На фіг. 4, 5, 6 і 7 габіон 22 показаний для ясності тільки у вигляді послідовності торцевих стінок 12. При цьому його бічні стінки позначені пунктирними лініями, які вказують на те, що торцеві стінки 12 скріплені і з'єднані одна з одною. Один з прийнятних способів транспортування габіонів 22 - це контейнерний спосіб, показаний на фіг. 4. Звичайно такий контейнер 30 містить основу 32, бічні і торцеві стінки 34 і дах 36. Ця основа 32 має петлі 38 з отворами, які зчеплюються з штирями 40, виконаними (в цьому випадку) на вантажівці 42. Контейнер 30 має вушка 44, щоб його можна було навантажити на вантажівку 42 і вивантажити звідти за допомогою підіймального крана (не показано). Габіон 22 розгортається витяганням першої торцевої стінки 12', як показано стрілкою В, так що в результаті цей габіон розкладається блок за блоком. Це тягове зусилля В може виконуватися витяганням торцевої стінки 12', а також втриманням цієї торцевої стінки 12' на місці, коли вантажів 13 ка рухається в напрямку, позначеному стрілкою С, або ж комбінованою дією, що включає обидва способи. Одна з важливих проблем, пов'язаних з транспортуванням і розгортанням габіону 22 таким способом, полягає в тому, що коли габіон 22 треба розгорнути на похилій поверхні 46, то цей габіон 22 має тенденцію вивалюватися з контейнера 30. А оскільки різні частини габіону 22 скріплені, маючи з'єднання 48 одна з одною, то як тільки він починає вивалюватися, існує імовірність того, що більша його частина, якщо не весь габіон 22, вивалиться на землю позаду вантажівки 42. Це може бути надзвичайно небезпечно для людей, які знаходяться поряд. Ще одна проблема полягає в тому, що цей габіон 22 може заплутатися або поламатися, і приведення його в порядок може бути неефективним і витратним за часом. Різні варіанти винаходу проілюстровані на фіг. 5-13 прикладених креслень. Переважні варіанти втілення даного винаходу показані на фіг. 5а-5с. На фіг. 5а показаний контейнер 30, що має дах 36. На протилежних кінцях нижньої частини цього даху 36 знаходяться вушка 37, до яких прикріплений пристрій для втримання габіону на місці у вигляді утримувального троса 50, приєднаного за допомогою гаків 39 із запобіжниками. При цьому торцеві стінки 12 габіону 22 скріплені і приєднані до утримувального троса 50 за допомогою кілець 66 з розривом. Утримувальний трос 50 оберігає габіон 22 від випадання з контейнера 30, перш ніж будуть зламані або деформовані прикріплювальні, з'єднувальні або утримувальні його кільця 66. На фіг. 5b показано, що кожна торцева стінка оснащена парою прикріплювальних, з'єднувальних або утримувальних кілець 66 для прикріплення, з'єднання або зчеплення з парою рознесених один від одного і по суті паралельних один одному утримувальних тросів 50. Допускається також виконання непаралельних підтримуючих тросів 50, в цьому випадку ковзання по них габіону 22, коли він наближається до дверей контейнера 30, стає більш утрудненим. Передбачається, що габіон 22 буде збиратися на фабриці, оснащуватися там прикріплювальними, з'єднувальними або зчеплюючими кільцями 66 і складатися. Потім через ці прикріплювальні, з'єднувальні або утримувальні зчеплюючі кільця 66 можуть бути просунені один або більша кількість підтримуючих тросів 50, і до кінців цього троса або тросів 50 можуть бути прикріплені, приєднані або причеплені защіпні замки 39. Потім габіон 22 може бути завантажений в контейнер 30, і його защіпні замки 39 прикріплені, приєднані або причеплені до дахових вушок 37. На фіг. 5с контейнер 30 має пристрій 50 закріплення, розташований на нижній частині даху 36. Цей пристрій закріплення містить пристосування 52, до якого прикріплений, приєднаний або причеплений утримувальний трос 54. При цьому до іншого кінця цього утримувального троса 54 прикріплене, приєднане або причеплене пристосування 56, що висувається/засувається. Це пристосування 56, що висувається/засувається містить опорну 97133 14 штангу 58, яка знаходиться в ковзному зчепленні з кожухом 60. Для запобігання ковзанню опорної штанги далі бажаної межі встановлений кінцевий стопор 62. Дана опорна штанга 58 виходить з кожуха 60 і має вигин 64, щоб перешкоджати просуванню по ній габіону 22. До кожної торцевої стінки 12 габіону 22 прикріплений рознімний прикріплювальний, з'єднувальний або утримувальний пристрій зчеплення 66, який приєднує відповідні торцеві стінки 12 габіону 22 або до утримувального троса 54 або до опорної штанги 58. При цьому висота утримувального троса 54 і опорної штанги 58 є такою, що майже все вагове навантаження габіону 22 припадає на днище даного контейнера. При експлуатації, як показано на фіг. 6, двері контейнера 30 відкриваються, і перша торцева стінка 12' габіону 22 витягується в напрямку, показаному стрілкою D. При цьому опорна штанга 58 висковзує за межі 68 контейнера 30, так що деяка частина габіону 22 виявляється підвішеною за межами цього периферійного краю 68. При цьому дана опорна штанга 58 оберігається від розчеплення з кожухом 60 завдяки кінцевому стопору 62. Рознімні прикріплювальні, з'єднувальні або утримувальні засоби зчеплення 66 можуть бути виконані так, щоб під важкістю ваги деякої частини габіону рознімати елементи 66' або ж рознімати їх, коли до них застосовується додаткова сила Е. Таким чином, габіон 22 може бути розвернутий користувачем блок за блоком (не показано), коли спочатку витягується бажана кількість блоків в напрямку D, а потім, при витягненні вниз в напрямку Е, вивільняється бажана кількість блоків габіону 22. Якщо при цьому рознімні прикріплювальні, з'єднувальні або утримувальні засоби зчеплення 66 виконані так, щоб розніматися вже під вагою самого габіону 22, тоді користувачеві досить тільки витягнути перший блок в напрямку D, а інші блоки самі підуть за ним, якщо вантажівка 42 в цей час рухається в напрямку F. На фіг. 7 показаний габіон, який не розгортається і не вивалюється з контейнера 30, коли вантажівка 42 знаходиться на похилій поверхні 46. При цьому рознімні прикріплювальні, з'єднувальні або утримувальні засоби зчеплення 66 виконані так, щоб підтримувати вагу габіону 22, запобігаючи, таким чином, його випаданню назовні, якщо в цей час додаткова сила Е не застосовується. Крім того, вигин 64 в опорній штанзі 58 обмежує кількість блоків габіону, які просуваються за межі контейнера 30, обмежуючи, таким чином, навантаження, що впливає на рознімні прикріплювальні, з'єднувальні або утримувальні засоби зчеплення 66, щоб запобігти впливу на них додаткових сил Е. З альтернативного варіанта втілення даного винаходу видно, що функціонуючі разом із засобами закріплення пристосування 52 і пристосування 56, що висувається/засувається мають тільки один утримувальний трос 54. При цьому з даним утримувальним тросом може бути зв'язаний пружинно-блоково-натяжний механізм, що служить для підтримки його в бажаному натягненні.15 На фіг. 8-11 показані різні можливі типи рознімного прикріплювального, з'єднувального або утримувального засобу зчеплення 66. На фіг. 8 рознімний прикріплювальний, з'єднувальний або утримувальний засіб 66 містить металеве кільце 70, що має виїмку 72. Ця виїмка виконана так, щоб сприяти розламуванню цього кільця 70 при впливі на нього розтягувальним напруженням певної сили. На фіг. 9 показане металеве кільце 70, що має розрив 74. При впливі на це кільце 70 силою воно деформується, і його розрив 74 збільшується (як визначено пунктиром), дозволяючи таким чином габіону вивільнитися з пристрою закріплення. На фіг. 10 торцева стінка 12 габіону 22 має виконану за одне ціле з ним петлю 76, через яку можна просунути утримувальний трос або щось йому подібне. Петля 76 має слабку точку 78 (в цьому випадку виїмку), так що під впливом розрахункового навантаження ця петля 76 ламається. Ця петля 76 може бути виконана за одне ціле з будь-якою частиною габіону 22, з його бічною стінкою 16, 18 або шарнірним з'єднанням 14, 20. На фіг. 11 показаний рознімний прикріплювальний, з'єднувальний або утримувальний засіб зчеплення 66 у вигляді ексцентрика. В його корпусі 80 виконаний отвір 78, через який може бути пропущений утримувальний трос/штанга/прут. При цьому є ексцентриковий елемент 82, який поворотно встановлений в корпусі 80 навколо осі 84. Одна сторона цього ексцентрикового елемента 82 має паз 86, куди вставляється частина 88 габіону 22. Ця частина 88 габіону 22 втримується в корпусі 80 відповідним пазом 86 даного ексцентрикового елемента і пазом 90. При цьому ексцентриковий елемент 82 втримується на місці пружинним шарикопідшипником 92. Коли до габіону 22 застосовується надмірне навантаження Е, ексцентриковий елемент 82 обертається по стрілці G, і пружинний шарикопідшипник 92 заглиблюється в положення Н. В кінцевому рахунку, ексцентриковий елемент 82 зміщається від центра, і тоді паз 86 цього ексцентрикового елемента більше не співпадає з пазом 90 корпусу, вивільняючи, таким чином, деяку частину 88 габіону 22. При цьому сила Е, необхідна для від'єднання габіону від рознімного прикріплювального, з'єднувального або утримувального засобу зчеплення 66, може бути створена відповідним регулюванням стискаючої сили пружинного шарикопідшипника 92, з якою він впливає на ексцентриковий елемент 82. На фіг. 12 показана система розгортання габіону, в якій вантажний контейнер 120 встановлений для транспортування в задній частині вантажівки 121. На фіг. 12 цей контейнер знаходиться в русі, і задні двері 122 цього контейнера закриті. Всередині цього контейнера знаходиться багатокамерний габіон 123, що відноситься до типу, описаного, наприклад, в документах ЕР-В-0466726, PCT/GB2006/050367 або PCT/GB2006/050256, або 97133 16 представляючий собою бар'єр безпеки такого типу, як приведений в документі PCT/GB2007/050450. В описаному варіанті втілення цей багатокамерний габіон або бар'єр безпеки має десять камер, кожна з яких (в складеному вигляді) подана на фіг. 12 і 13 однією лінією. Хоч окремі камери габіону поворотно взаємоз'єднані, для спрощення креслень цей взаємозв'язок на них не показаний. На нижній частині даху 124 контейнера 120 встановлений пристрій закріплення, що містить ряд виступаючих зубців 125, кожний з яких в даному варіанті втілення тягнеться в проміжний простір між сусідніми крайовими камерними секціями 126 складеного габіону, утримувальним чином зчеплюючи вказані секції. При цьому зубці 125 виконані з пружного матеріалу, такого як каучук, так що вони здатні згинатися із сторони в сторону. Однак в цьому варіанті втілення є також напрямний провід 127, який зчеплений шляхом просмикування з крайовими секціями 126, і який проходить, огинаючи блок 128, і повертається назад, проходячи через окремі зубці 125 пристрою закріплення; все це виконується завдяки прийнятним отворам (не показано), виконаним у вказаних зубцях, або ж у всіх з них. При цьому даний напрямний провід прикріплений одним кінцем до першої камери 129 габіону, а на його протилежному кінці є потовщена ділянка 130, яку можна проштовхнути через отвір для напрямного проводу в окремому зубці 125 тільки при застосуванні значної сили, що в результаті приведе до того, що перша камера габіону буде витягнута (звичайно механічними засобами) з даного контейнера, як тільки відкриються його двері. Пристрій закріплення може бути додатково обладнаний прутом надання жорсткості, який проходить через другий ряд отворів в даних зубцях і служить для обмеження можливого згинання зубців 125, щоб забезпечити додаткову міцність і стійкість даному пристрою закріплення і збільшити його утримувальний вплив на крайові секції камер складеного габіону. Цей прут надання жорсткості позначений на фіг. 12 і 13 пунктирною лінією 131 і не є обов'язковим. Як показано на фіг. 13, коли двері контейнера відкриті, перша камера габіону може бути витягнута (наприклад, за допомогою буксирувального тягача або вручну) в напрямку, позначеному стрілкою D. В цей час витягується напрямний провід 127 і потовщена ділянка 130 проштовхується через отвір першого зубця 132. Потім перша крайова секція 133 складеного камерного габіону впирається в зубець 132, змушуючи його прогнутися і вивільнити першу камеру з контейнера. Процес витягнення, що продовжується приводить до повторення цієї дії у відношенні другої і подальших камер, дозволяючи швидко і безпечно розгорнути даний габіон навіть на похилій поверхні, як це показано на фіг. 13. 17 97133 18 19 97133 20 21 Комп’ютерна верстка М. Ломалова 97133 Підписне 22 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
