Електромеханічний пристрій захисту інформації, розміщеної на цифровому накопичувачі, від несанкціонованого доступу

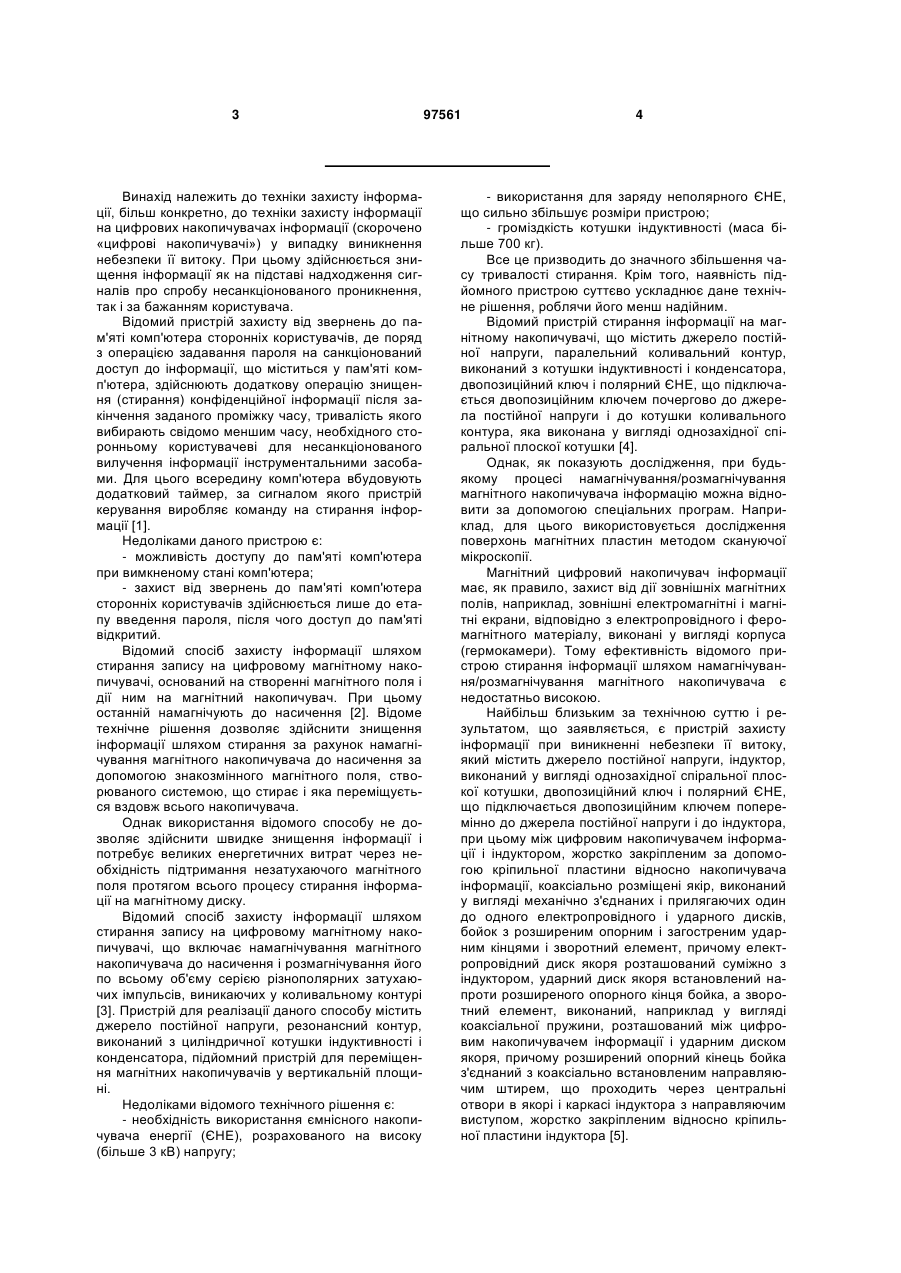

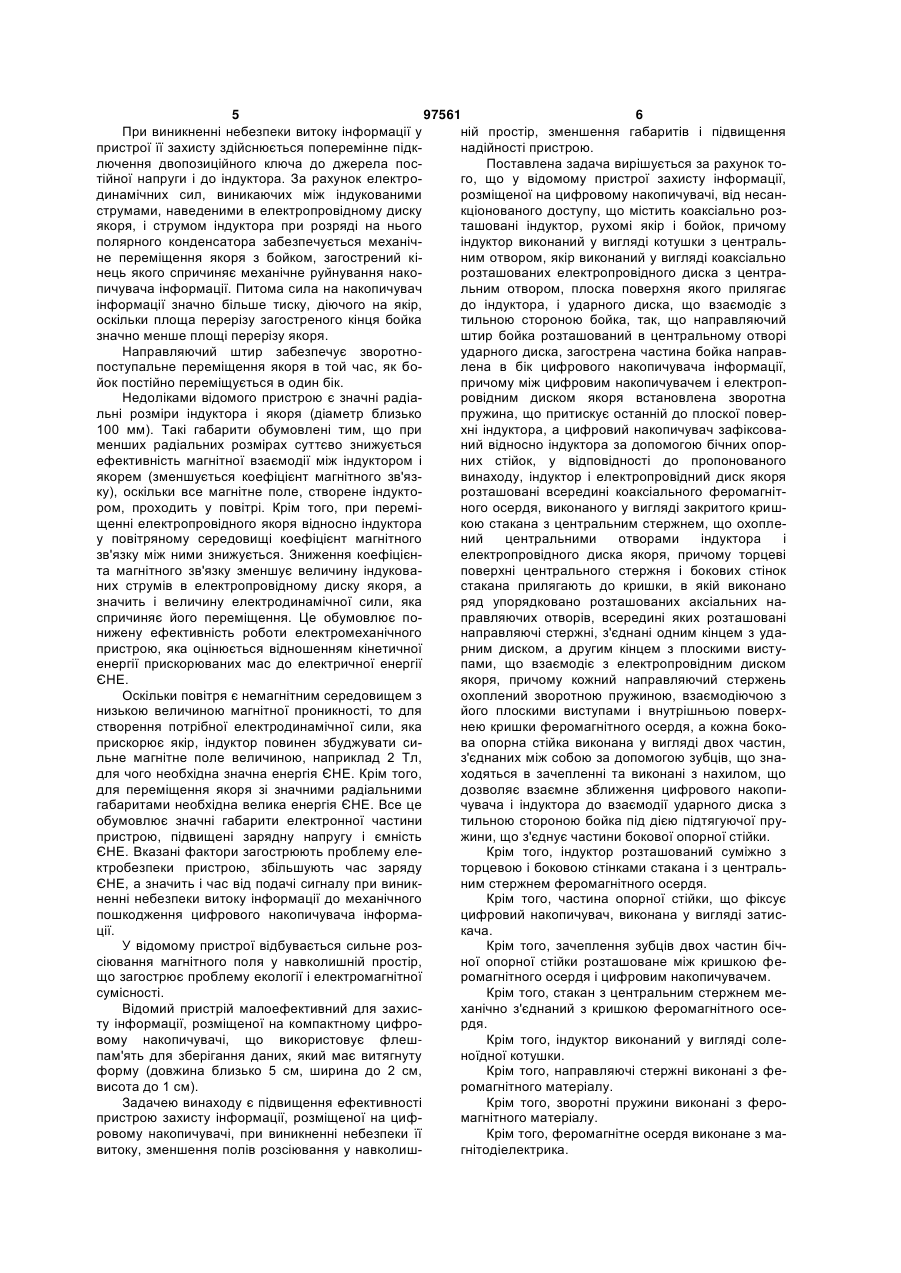

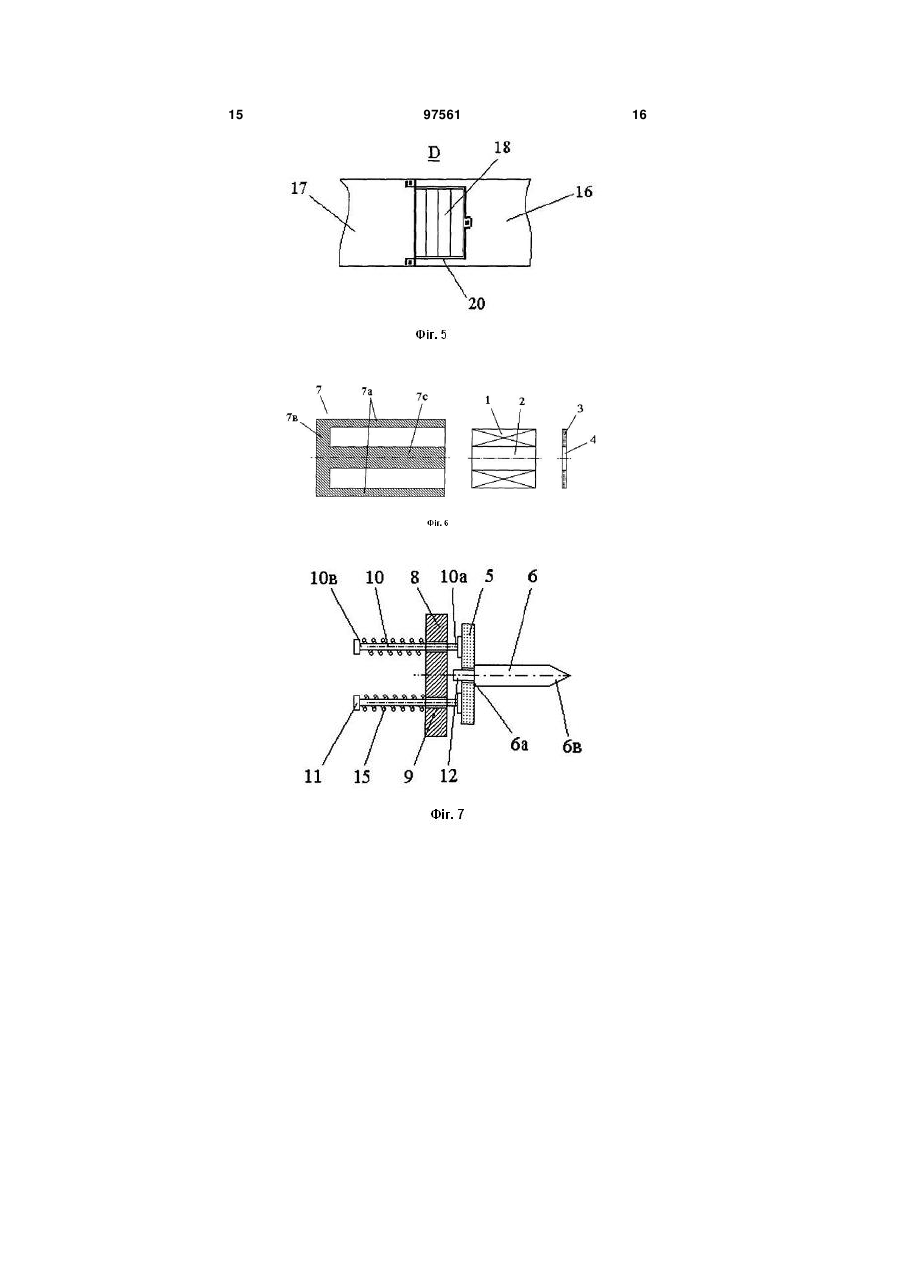

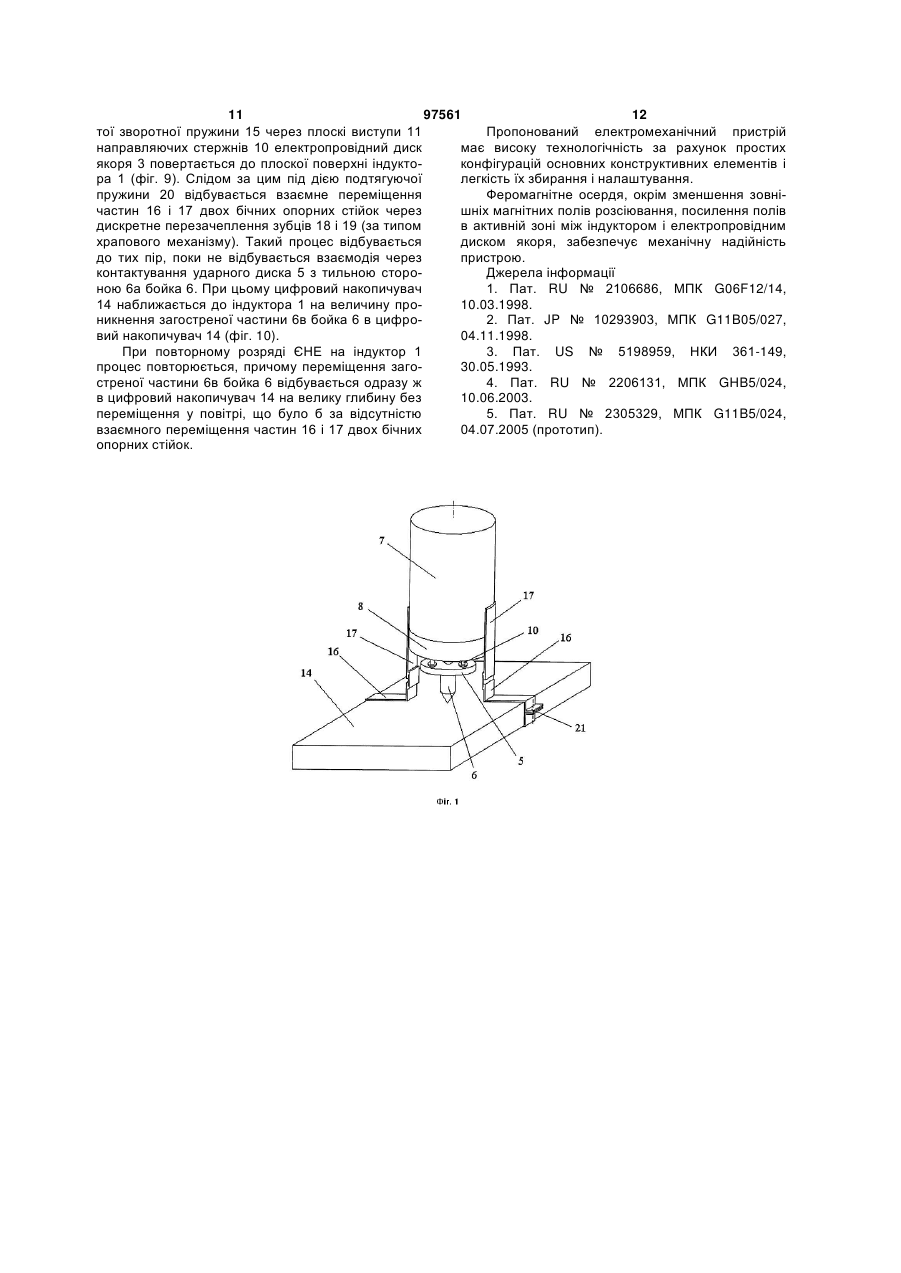

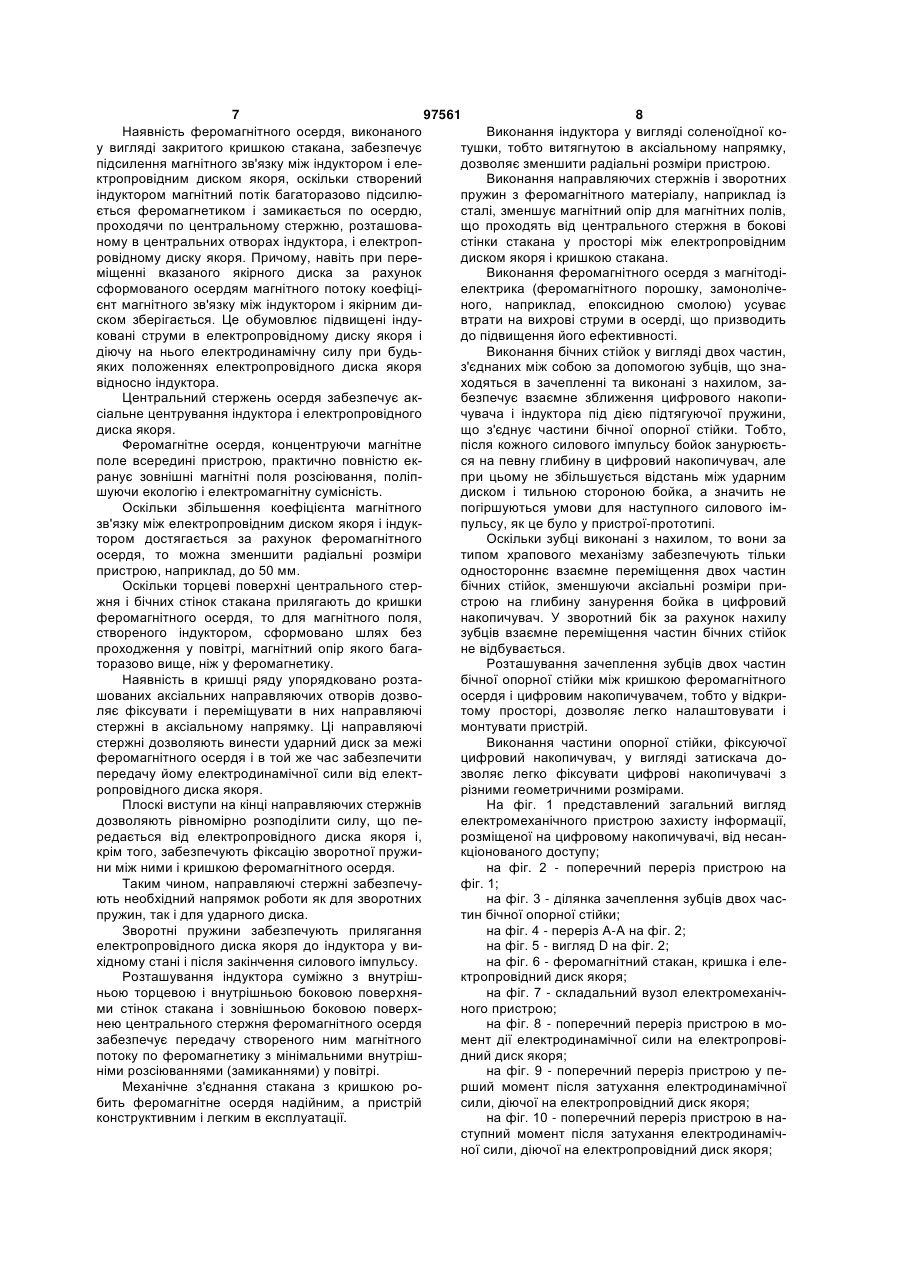

1. Електромеханічний пристрій захисту інформації, розміщеної на цифровому накопичувачі, від несанкціонованого доступу, який містить коаксіально розташовані індуктор, що з'єднаний з зарядженим ємнісним накопичувачем енергії, рухомі якір і бойок, причому індуктор виконаний у вигляді котушки з центральним отвором, якір виконаний у вигляді коаксіально розташованих електропровідного диска з центральним отвором, плоска поверхня якого прилягає до індуктора, і ударного диска, що взаємодіє з тильною стороною бойка так, що направляючий штир бойка розташований в центральному отворі ударного диска, загострена частина бойка направлена у бік цифрового накопичувача інформації, причому між цифровим накопичувачем і електропровідним диском якоря установлена зворотна пружина, що притискає останній до плоскої поверхні індуктора, а цифровий накопичувач зафіксований відносно індуктора за допомогою бічних опорних стійок, який відрізняється тим, що індуктор і електропровідний диск якоря розташовані всередині коаксіального феромагнітного осердя, виконаного у вигляді закритого кришкою стакана з центральним стержнем, що охоплений центральними отворами індуктора і електропровідного диска якоря, причому торцеві поверхні центрального стержня і бокових стінок стакана прилягають до кришки, в якій виконано ряд упорядковано розташованих аксіальних направляючих отворів, всередині яких розміщені 2 (19) 1 3 Винахід належить до техніки захисту інформації, більш конкретно, до техніки захисту інформації на цифрових накопичувачах інформації (скорочено «цифрові накопичувачі») у випадку виникнення небезпеки її витоку. При цьому здійснюється знищення інформації як на підставі надходження сигналів про спробу несанкціонованого проникнення, так і за бажанням користувача. Відомий пристрій захисту від звернень до пам'яті комп'ютера сторонніх користувачів, де поряд з операцією задавання пароля на санкціонований доступ до інформації, що міститься у пам'яті комп'ютера, здійснюють додаткову операцію знищення (стирання) конфіденційної інформації після закінчення заданого проміжку часу, тривалість якого вибирають свідомо меншим часу, необхідного сторонньому користувачеві для несанкціонованого вилучення інформації інструментальними засобами. Для цього всередину комп'ютера вбудовують додатковий таймер, за сигналом якого пристрій керування виробляє команду на стирання інформації [1]. Недоліками даного пристрою є: - можливість доступу до пам'яті комп'ютера при вимкненому стані комп'ютера; - захист від звернень до пам'яті комп'ютера сторонніх користувачів здійснюється лише до етапу введення пароля, після чого доступ до пам'яті відкритий. Відомий спосіб захисту інформації шляхом стирання запису на цифровому магнітному накопичувачі, оснований на створенні магнітного поля і дії ним на магнітний накопичувач. При цьому останній намагнічують до насичення [2]. Відоме технічне рішення дозволяє здійснити знищення інформації шляхом стирання за рахунок намагнічування магнітного накопичувача до насичення за допомогою знакозмінного магнітного поля, створюваного системою, що стирає і яка переміщується вздовж всього накопичувача. Однак використання відомого способу не дозволяє здійснити швидке знищення інформації і потребує великих енергетичних витрат через необхідність підтримання незатухаючого магнітного поля протягом всього процесу стирання інформації на магнітному диску. Відомий спосіб захисту інформації шляхом стирання запису на цифровому магнітному накопичувачі, що включає намагнічування магнітного накопичувача до насичення і розмагнічування його по всьому об'єму серією різнополярних затухаючих імпульсів, виникаючих у коливальному контурі [3]. Пристрій для реалізації даного способу містить джерело постійної напруги, резонансний контур, виконаний з циліндричної котушки індуктивності і конденсатора, підйомний пристрій для переміщення магнітних накопичувачів у вертикальній площині. Недоліками відомого технічного рішення є: - необхідність використання ємнісного накопичувача енергії (ЄНЕ), розрахованого на високу (більше 3 кВ) напругу; 97561 4 - використання для заряду неполярного ЄНЕ, що сильно збільшує розміри пристрою; - громіздкість котушки індуктивності (маса більше 700 кг). Все це призводить до значного збільшення часу тривалості стирання. Крім того, наявність підйомного пристрою суттєво ускладнює дане технічне рішення, роблячи його менш надійним. Відомий пристрій стирання інформації на магнітному накопичувачі, що містить джерело постійної напруги, паралельний коливальний контур, виконаний з котушки індуктивності і конденсатора, двопозиційний ключ і полярний ЄНЕ, що підключається двопозиційним ключем почергово до джерела постійної напруги і до котушки коливального контура, яка виконана у вигляді однозахідної спіральної плоскої котушки [4]. Однак, як показують дослідження, при будьякому процесі намагнічування/розмагнічування магнітного накопичувача інформацію можна відновити за допомогою спеціальних програм. Наприклад, для цього використовується дослідження поверхонь магнітних пластин методом скануючої мікроскопії. Магнітний цифровий накопичувач інформації має, як правило, захист від дії зовнішніх магнітних полів, наприклад, зовнішні електромагнітні і магнітні екрани, відповідно з електропровідного і феромагнітного матеріалу, виконані у вигляді корпуса (гермокамери). Тому ефективність відомого пристрою стирання інформації шляхом намагнічування/розмагнічування магнітного накопичувача є недостатньо високою. Найбільш близьким за технічною суттю і результатом, що заявляється, є пристрій захисту інформації при виникненні небезпеки її витоку, який містить джерело постійної напруги, індуктор, виконаний у вигляді однозахідної спіральної плоскої котушки, двопозиційний ключ і полярний ЄНЕ, що підключається двопозиційним ключем поперемінно до джерела постійної напруги і до індуктора, при цьому між цифровим накопичувачем інформації і індуктором, жорстко закріпленим за допомогою кріпильної пластини відносно накопичувача інформації, коаксіально розміщені якір, виконаний у вигляді механічно з'єднаних і прилягаючих один до одного електропровідного і ударного дисків, бойок з розширеним опорним і загостреним ударним кінцями і зворотний елемент, причому електропровідний диск якоря розташований суміжно з індуктором, ударний диск якоря встановлений напроти розширеного опорного кінця бойка, а зворотний елемент, виконаний, наприклад у вигляді коаксіальної пружини, розташований між цифровим накопичувачем інформації і ударним диском якоря, причому розширений опорний кінець бойка з'єднаний з коаксіально встановленим направляючим штирем, що проходить через центральні отвори в якорі і каркасі індуктора з направляючим виступом, жорстко закріпленим відносно кріпильної пластини індуктора [5]. 5 97561 6 При виникненні небезпеки витоку інформації у ній простір, зменшення габаритів і підвищення пристрої її захисту здійснюється поперемінне підкнадійності пристрою. лючення двопозиційного ключа до джерела посПоставлена задача вирішується за рахунок тотійної напруги і до індуктора. За рахунок електрого, що у відомому пристрої захисту інформації, динамічних сил, виникаючих між індукованими розміщеної на цифровому накопичувачі, від несанструмами, наведеними в електропровідному диску кціонованого доступу, що містить коаксіально розякоря, і струмом індуктора при розряді на нього ташовані індуктор, рухомі якір і бойок, причому полярного конденсатора забезпечується механічіндуктор виконаний у вигляді котушки з центральне переміщення якоря з бойком, загострений кіним отвором, якір виконаний у вигляді коаксіально нець якого спричиняє механічне руйнування накорозташованих електропровідного диска з центрапичувача інформації. Питома сила на накопичувач льним отвором, плоска поверхня якого прилягає інформації значно більше тиску, діючого на якір, до індуктора, і ударного диска, що взаємодіє з оскільки площа перерізу загостреного кінця бойка тильною стороною бойка, так, що направляючий значно менше площі перерізу якоря. штир бойка розташований в центральному отворі Направляючий штир забезпечує зворотноударного диска, загострена частина бойка направпоступальне переміщення якоря в той час, як болена в бік цифрового накопичувача інформації, йок постійно переміщується в один бік. причому між цифровим накопичувачем і електропНедоліками відомого пристрою є значні радіаровідним диском якоря встановлена зворотна льні розміри індуктора і якоря (діаметр близько пружина, що притискує останній до плоскої повер100 мм). Такі габарити обумовлені тим, що при хні індуктора, а цифровий накопичувач зафіксоваменших радіальних розмірах суттєво знижується ний відносно індуктора за допомогою бічних опорефективність магнітної взаємодії між індуктором і них стійок, у відповідності до пропонованого якорем (зменшується коефіцієнт магнітного зв'язвинаходу, індуктор і електропровідний диск якоря ку), оскільки все магнітне поле, створене індукторозташовані всередині коаксіального феромагнітром, проходить у повітрі. Крім того, при переміного осердя, виконаного у вигляді закритого кришщенні електропровідного якоря відносно індуктора кою стакана з центральним стержнем, що охоплеу повітряному середовищі коефіцієнт магнітного ний центральними отворами індуктора і зв'язку між ними знижується. Зниження коефіцієнелектропровідного диска якоря, причому торцеві та магнітного зв'язку зменшує величину індуковаповерхні центрального стержня і бокових стінок них струмів в електропровідному диску якоря, а стакана прилягають до кришки, в якій виконано значить і величину електродинамічної сили, яка ряд упорядковано розташованих аксіальних наспричиняє його переміщення. Це обумовлює поправляючих отворів, всередині яких розташовані нижену ефективність роботи електромеханічного направляючі стержні, з'єднані одним кінцем з удапристрою, яка оцінюється відношенням кінетичної рним диском, а другим кінцем з плоскими вистуенергії прискорюваних мас до електричної енергії пами, що взаємодіє з електропровідним диском ЄНЕ. якоря, причому кожний направляючий стержень Оскільки повітря є немагнітним середовищем з охоплений зворотною пружиною, взаємодіючою з низькою величиною магнітної проникності, то для його плоскими виступами і внутрішньою поверхстворення потрібної електродинамічної сили, яка нею кришки феромагнітного осердя, а кожна бокоприскорює якір, індуктор повинен збуджувати сива опорна стійка виконана у вигляді двох частин, льне магнітне поле величиною, наприклад 2 Тл, з'єднаних між собою за допомогою зубців, що знадля чого необхідна значна енергія ЄНЕ. Крім того, ходяться в зачепленні та виконані з нахилом, що для переміщення якоря зі значними радіальними дозволяє взаємне зближення цифрового накопигабаритами необхідна велика енергія ЄНЕ. Все це чувача і індуктора до взаємодії ударного диска з обумовлює значні габарити електронної частини тильною стороною бойка під дією підтягуючої прупристрою, підвищені зарядну напругу і ємність жини, що з'єднує частини бокової опорної стійки. ЄНЕ. Вказані фактори загострюють проблему елеКрім того, індуктор розташований суміжно з ктробезпеки пристрою, збільшують час заряду торцевою і боковою стінками стакана і з центральЄНЕ, а значить і час від подачі сигналу при виникним стержнем феромагнітного осердя. ненні небезпеки витоку інформації до механічного Крім того, частина опорної стійки, що фіксує пошкодження цифрового накопичувача інформацифровий накопичувач, виконана у вигляді затисції. кача. У відомому пристрої відбувається сильне розКрім того, зачеплення зубців двох частин бічсіювання магнітного поля у навколишній простір, ної опорної стійки розташоване між кришкою фещо загострює проблему екології і електромагнітної ромагнітного осердя і цифровим накопичувачем. сумісності. Крім того, стакан з центральним стержнем меВідомий пристрій малоефективний для захисханічно з'єднаний з кришкою феромагнітного осету інформації, розміщеної на компактному цифрордя. вому накопичувачі, що використовує флешКрім того, індуктор виконаний у вигляді солепам'ять для зберігання даних, який має витягнуту ноїдної котушки. форму (довжина близько 5 см, ширина до 2 см, Крім того, направляючі стержні виконані з февисота до 1 см). ромагнітного матеріалу. Задачею винаходу є підвищення ефективності Крім того, зворотні пружини виконані з феропристрою захисту інформації, розміщеної на цифмагнітного матеріалу. ровому накопичувачі, при виникненні небезпеки її Крім того, феромагнітне осердя виконане з мавитоку, зменшення полів розсіювання у навколишгнітодіелектрика. 7 97561 8 Наявність феромагнітного осердя, виконаного Виконання індуктора у вигляді соленоїдної коу вигляді закритого кришкою стакана, забезпечує тушки, тобто витягнутою в аксіальному напрямку, підсилення магнітного зв'язку між індуктором і еледозволяє зменшити радіальні розміри пристрою. ктропровідним диском якоря, оскільки створений Виконання направляючих стержнів і зворотних індуктором магнітний потік багаторазово підсилюпружин з феромагнітного матеріалу, наприклад із ється феромагнетиком і замикається по осердю, сталі, зменшує магнітний опір для магнітних полів, проходячи по центральному стержню, розташоващо проходять від центрального стержня в бокові ному в центральних отворах індуктора, і електропстінки стакана у просторі між електропровідним ровідному диску якоря. Причому, навіть при передиском якоря і кришкою стакана. міщенні вказаного якірного диска за рахунок Виконання феромагнітного осердя з магнітодісформованого осердям магнітного потоку коефіціелектрика (феромагнітного порошку, замонолічеєнт магнітного зв'язку між індуктором і якірним диного, наприклад, епоксидною смолою) усуває ском зберігається. Це обумовлює підвищені індувтрати на вихрові струми в осерді, що призводить ковані струми в електропровідному диску якоря і до підвищення його ефективності. діючу на нього електродинамічну силу при будьВиконання бічних стійок у вигляді двох частин, яких положеннях електропровідного диска якоря з'єднаних між собою за допомогою зубців, що знавідносно індуктора. ходяться в зачепленні та виконані з нахилом, заЦентральний стержень осердя забезпечує акбезпечує взаємне зближення цифрового накописіальне центрування індуктора і електропровідного чувача і індуктора під дією підтягуючої пружини, диска якоря. що з'єднує частини бічної опорної стійки. Тобто, Феромагнітне осердя, концентруючи магнітне після кожного силового імпульсу бойок занурюєтьполе всередині пристрою, практично повністю екся на певну глибину в цифровий накопичувач, але ранує зовнішні магнітні поля розсіювання, поліппри цьому не збільшується відстань між ударним шуючи екологію і електромагнітну сумісність. диском і тильною стороною бойка, а значить не Оскільки збільшення коефіцієнта магнітного погіршуються умови для наступного силового імзв'язку між електропровідним диском якоря і індукпульсу, як це було у пристрої-прототипі. тором достягається за рахунок феромагнітного Оскільки зубці виконані з нахилом, то вони за осердя, то можна зменшити радіальні розміри типом храпового механізму забезпечують тільки пристрою, наприклад, до 50 мм. одностороннє взаємне переміщення двох частин Оскільки торцеві поверхні центрального стербічних стійок, зменшуючи аксіальні розміри прижня і бічних стінок стакана прилягають до кришки строю на глибину занурення бойка в цифровий феромагнітного осердя, то для магнітного поля, накопичувач. У зворотний бік за рахунок нахилу створеного індуктором, сформовано шлях без зубців взаємне переміщення частин бічних стійок проходження у повітрі, магнітний опір якого багане відбувається. торазово вище, ніж у феромагнетику. Розташування зачеплення зубців двох частин Наявність в кришці ряду упорядковано розтабічної опорної стійки між кришкою феромагнітного шованих аксіальних направляючих отворів дозвоосердя і цифровим накопичувачем, тобто у відкриляє фіксувати і переміщувати в них направляючі тому просторі, дозволяє легко налаштовувати і стержні в аксіальному напрямку. Ці направляючі монтувати пристрій. стержні дозволяють винести ударний диск за межі Виконання частини опорної стійки, фіксуючої феромагнітного осердя і в той же час забезпечити цифровий накопичувач, у вигляді затискача допередачу йому електродинамічної сили від електзволяє легко фіксувати цифрові накопичувачі з ропровідного диска якоря. різними геометричними розмірами. Плоскі виступи на кінці направляючих стержнів На фіг. 1 представлений загальний вигляд дозволяють рівномірно розподілити силу, що пеелектромеханічного пристрою захисту інформації, редається від електропровідного диска якоря і, розміщеної на цифровому накопичувачі, від несанкрім того, забезпечують фіксацію зворотної пружикціонованого доступу; ни між ними і кришкою феромагнітного осердя. на фіг. 2 - поперечний переріз пристрою на Таким чином, направляючі стержні забезпечуфіг. 1; ють необхідний напрямок роботи як для зворотних на фіг. 3 - ділянка зачеплення зубців двох часпружин, так і для ударного диска. тин бічної опорної стійки; Зворотні пружини забезпечують прилягання на фіг. 4 - переріз А-А на фіг. 2; електропровідного диска якоря до індуктора у вина фіг. 5 - вигляд D на фіг. 2; хідному стані і після закінчення силового імпульсу. на фіг. 6 - феромагнітний стакан, кришка і елеРозташування індуктора суміжно з внутрішктропровідний диск якоря; ньою торцевою і внутрішньою боковою поверхняна фіг. 7 - складальний вузол електромеханічми стінок стакана і зовнішньою боковою поверхного пристрою; нею центрального стержня феромагнітного осердя на фіг. 8 - поперечний переріз пристрою в мозабезпечує передачу створеного ним магнітного мент дії електродинамічної сили на електропровіпотоку по феромагнетику з мінімальними внутрішдний диск якоря; німи розсіюваннями (замиканнями) у повітрі. на фіг. 9 - поперечний переріз пристрою у пеМеханічне з'єднання стакана з кришкою рорший момент після затухання електродинамічної бить феромагнітне осердя надійним, а пристрій сили, діючої на електропровідний диск якоря; конструктивним і легким в експлуатації. на фіг. 10 - поперечний переріз пристрою в наступний момент після затухання електродинамічної сили, діючої на електропровідний диск якоря; 9 97561 10 на фіг. 11 - вигляд В на фіг. 2; Частина 16 бічної опорної стійки виконана у на фіг. 12 - вигляд С на фіг. 10. вигляді затискача 21, що дозволяє фіксувати цифЕлектромеханічний пристрій захисту інформарові накопичувачі 14 з різними розмірами (фіг. 2). ції, розміщеної на цифровому накопичувачі, від Зачеплення зубців 18 і 19 двох частин 16 і 17 несанкціонованого доступу, складається з коаксіакожної бічної опорної стійки розташоване у просльно розташованих індуктора 1, виконаного у виторі між кришкою 8 феромагнітного осердя і цифгляді соленоїдної котушки (витягнутої в аксіальноровим накопичувачем 14. му напрямку) з центральним отвором 2, і рухомих Феромагнітний стакан 7 і кришка 8 осердя виелектропровідного диска якоря 3 з центральним конані з магнітодіелектрика, тобто матеріалу, що отвором 4, ударного диска 5 і бойка 6. має високу магнітну проникність і високий електПри цьому плоска поверхня електропровідного ричний опір. Направляючі стержні 10 і зворотні диска якоря 3 прилягає до індуктора 1, а плоска пружини 15 виконані з феромагнітного матеріалу. поверхня ударного диска 5 взаємодіє з тильною Електропровідний диск якоря 3 виконаний з матестороною 6а бойка 6. ріалу з високою електропровідністю, наприклад з Індуктор 1 і електропровідний диск якоря 3 роміді. Ударний диск 5 і бойок 6 виконані з високомізташовані всередині коаксіального феромагнітного цного матеріалу, наприклад, загартованої сталі. осердя, виконаного у вигляді стакана 7 з боковими Електромеханічний пристрій захисту інформастінками 7а, торцевою стінкою 7в і центральним ції, розміщеної на цифровому накопичувачі, від стержнем 7с, закритого кришкою 8. При цьому несанкціонованого доступу працює наступним чицентральний стержень 7с осердя 7 охоплений ном. центральним отвором 2 індуктора і центральним Цифровий накопичувач 14 фіксують в виконаотвором 4 електропровідного диска якоря 3. Індукній у вигляді затискача 21 частині 16 бічної опортор 1 розташований суміжно з торцевою 7в і боконої стійки. Частини 16 і 17 двох бічних опорних вою 7а стінками стакана і з центральним стержнем стійок з'єднують між собою через взаємне зачеп7с феромагнітного осердя 7. Торцеві поверхні лення зубців 18 і 19. Після чого встановлюють підцентрального стержня 7с і бокових стінок 7а статягуючу пружину 20, що з'єднує частини 16 і 17 кана 7 щільно прилягають до кришки 8. кожної бічної опорної стійки. Стакан 7 з центральним стержнем 7с механічЗворотні пружини 15 притискають через плоскі но з'єднаний, наприклад через різьбове з'єднання виступи 11 направляючих стержнів 10 електроп(на фіг. не показано), з кришкою 8 феромагнітного ровідний диск якоря 3 до плоскої поверхні індуктоосердя. ра 1, забезпечуючи між ними максимальний магніВ кришці 8 феромагнітного осердя виконаний тний зв'язок. ряд, наприклад чотири, аксіальних направляючих При надходженні сигналу про несанкціоноваотворів 9. Ці отвори упорядковано розташовані, ний доступ до інформації цифрового накопичувача наприклад, на одному діаметрі на однакових відс14 відбувається розряд зарядженого ЄНЕ (на фіг. танях один від одного (фіг. 4). Всередині отворів 9 не показаний), і в індукторі 1 виникає струм. Цей розміщені направляючі стержні 10, з'єднані одним струм створює затухаючий імпульс магнітного покінцем 10а з ударним диском 5, а другим кінцем 10 ля, яке багаторазово підсилюється, проходячи в - з плоскими виступами 11, які взаємодіють чечерез центральний стержень 7с, торцеву 7в і борез контактування з електропровідним диском кову 7а стінки і по кришці 8 феромагнітного осерякоря 3 (фіг. 7). дя. Магнітне поле в електропровідному диску якоБойок 6 містить направляючий штир 12, який ря 3 індукує струм. розташований в центральному отворі 13 ударного Взаємодія магнітного поля індуктора 1 зі струдиска 5. Загострена частина 6в бойка 6 направлемом електропровідного диска якоря призводить до на в бік цифрового накопичувача інформації 14 виникнення механічної сили відштовхування між (фіг. 2). ними. Оскільки магнітний потік проходить по феКожний направляючий стержень 10 охоплений ромагнітному осердю, то зберігається високий зворотною пружиною 15, яка взаємодіє з плоскими магнітний зв'язок між індуктором 1 і електропровівиступами 11 і внутрішньою поверхнею кришки 8 дним диском якоря 3 при їх взаємному віддаленні. феромагнітного осердя, забезпечуючи притисканМеханічна сила від електропровідного диска 3 ня електропровідного диска якоря 3 до плоскої передається на ударний диск 5, а від нього - до поверхні індуктора 1. бойка 6. Зубці 18 і 19 частин 16 і 17 опорних стійок Цифровий накопичувач інформації 14 зафікзнаходяться у взаємному зачепленні і виконані з сований відносно індуктора 1 за допомогою, нанахилом, таким, що не відбувається взаємне пеприклад двох, бічних опорних стійок, кожна з яких реміщення частин опорних стійок в напрямку їх виконана у вигляді двох частин - 16 і 17. Частини взаємного подовження. Внаслідок цього відбува16 і 17 опорних стійок, звернені одна до одної, ється переміщення бойка 6, який своєю загостревиконані з зубцями 18 і 19, які знаходяться у взаєною частиною 6в проникає на певну глибину цифмному зачепленні і виконані з нахилом (фіг. 3). рового накопичувача інформації 14 (фіг. 8). Нахил у зубців 18 і 19 такий, що він дозволяє тільПри відштовхуванні електропровідного диска ки взаємне зближення цифрового накопичувача 14 якоря 3 від індуктора відбувається стискання звоі індуктора 1 до взаємодії ударного диска 5 з тильротних пружин 15 і демпфування удару диска яконою стороною 6а бойка 6 під дією підтягуючої пруря 3 по кришці 8 осердя. жини 20, що з'єднує частини 16 і 17 бічної опорної Після затухання імпульсів струму в індукторі 1 стійки (фіг. 5). і електропровідному диску якоря 3 припиняється і силовий імпульс відштовхування. Під дією стисну 11 97561 12 тої зворотної пружини 15 через плоскі виступи 11 Пропонований електромеханічний пристрій направляючих стержнів 10 електропровідний диск має високу технологічність за рахунок простих якоря 3 повертається до плоскої поверхні індуктоконфігурацій основних конструктивних елементів і ра 1 (фіг. 9). Слідом за цим під дією подтягуючої легкість їх збирання і налаштування. пружини 20 відбувається взаємне переміщення Феромагнітне осердя, окрім зменшення зовнічастин 16 і 17 двох бічних опорних стійок через шніх магнітних полів розсіювання, посилення полів дискретне перезачеплення зубців 18 і 19 (за типом в активній зоні між індуктором і електропровідним храпового механізму). Такий процес відбувається диском якоря, забезпечує механічну надійність до тих пір, поки не відбувається взаємодія через пристрою. контактування ударного диска 5 з тильною стороДжерела інформації ною 6а бойка 6. При цьому цифровий накопичувач 1. Пат. RU № 2106686, МПК G06F12/14, 14 наближається до індуктора 1 на величину про10.03.1998. никнення загостреної частини 6в бойка 6 в цифро2. Пат. JP № 10293903, МПК G11B05/027, вий накопичувач 14 (фіг. 10). 04.11.1998. При повторному розряді ЄНЕ на індуктор 1 3. Пат. US № 5198959, НКИ 361-149, процес повторюється, причому переміщення заго30.05.1993. стреної частини 6в бойка 6 відбувається одразу ж 4. Пат. RU № 2206131, МПК GHB5/024, в цифровий накопичувач 14 на велику глибину без 10.06.2003. переміщення у повітрі, що було б за відсутністю 5. Пат. RU № 2305329, МПК G11B5/024, взаємного переміщення частин 16 і 17 двох бічних 04.07.2005 (прототип). опорних стійок. 13 97561 14 15 97561 16 17 97561 18 19 97561 20 21 97561 22 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
