Пристрій для захисту інформації, розміщеної на носії запису, від несанкціонованого доступу

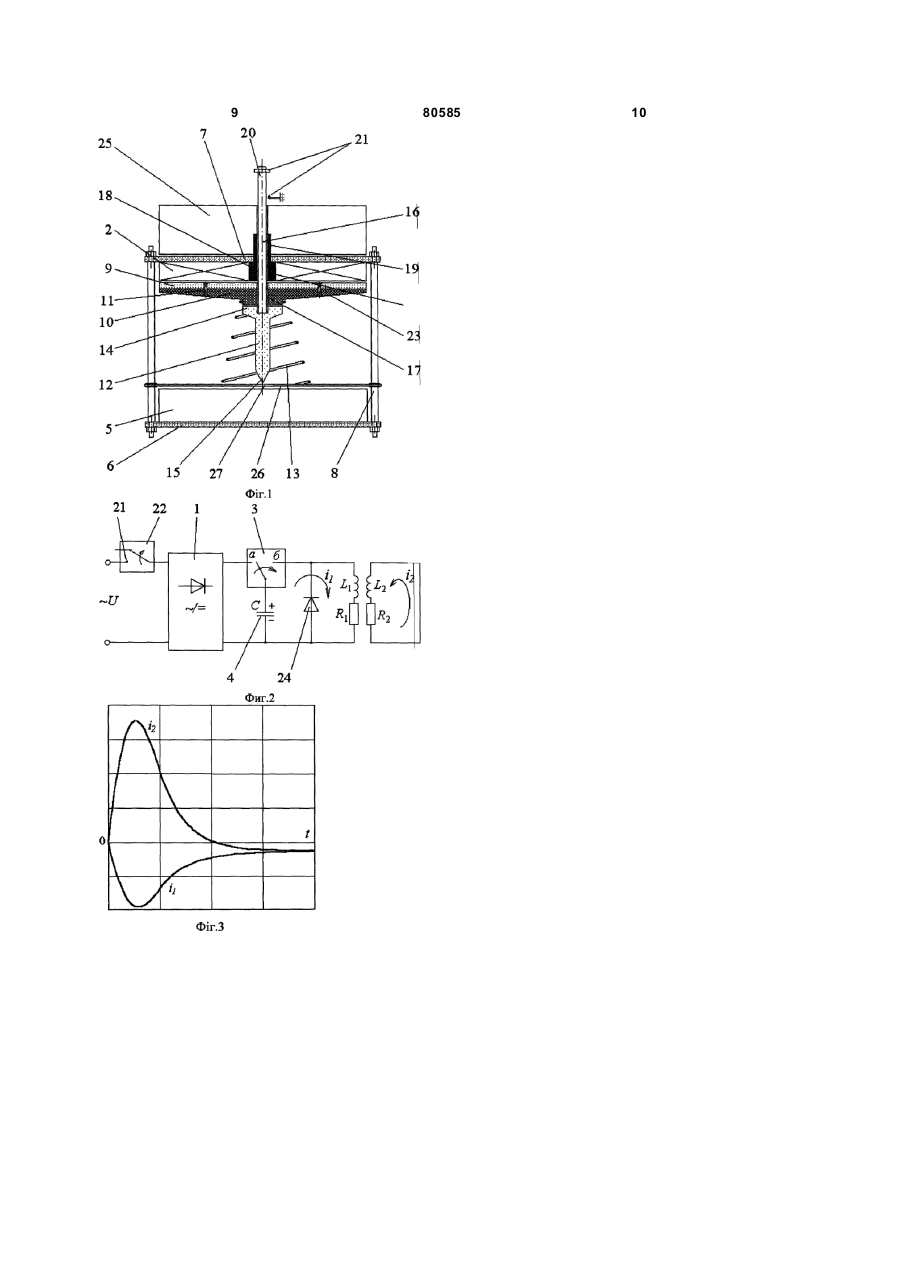

1. Пристрій для захисту інформації, розміщеної на носії запису, від несанкціонованого доступ у, що містить джерело постійної напруги, індуктор, виконаний у вигляді однозахідної спіральної плоскої котушки, двопозиційний ключ і полярний конденсатор, що підключається двопозиційним ключем поперемінно до джерела постійної напруги і до індуктора, носій інформації, розміщений в корпусі, який відрізняється тим, що між корпусом носія інформації і індуктором, жорстко закріпленим за допомогою кріпильної пластини відносно корпуса носія інформації, коаксіально розміщені якір, виконаний у вигляді механічно з'єднаних і прилягаючих один до одного електропровідного і ударного дисків, бойок з розширеним опорним і загостреним ударним кінцями і зворотний елемент, причому електропровідний диск якоря розташований суміжно з індуктором, ударний диск якоря прилягає до розширеного опорного кінця бойка, а зворотний елемент, виконаний у вигляді C2 2 80585 1 РОЗМІЩЕНОЇ (11) ІНФОРМАЦІЇ, UA (54) ПРИСТРІЙ ДЛЯ ЗАХИСТУ НЕСАНКЦІОНОВАНОГО ДОСТУПУ ОПИС (19) ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 80585 4 Відомий пристрій захисту від звернень до контуру, яка виконана у вигляді однозаходної пам'яті комп'ютера сторонніх користувачів, де спіральної плоскої котушки [4]. поряд з операцією задавання пароля на Однак, як показують дослідження, при будьсанкціонований доступ до інформації, що якому процесі намагнічування /розмагнічування міститься в пам'яті комп'ютера, здійснюють магнітного носія інформацію можна відновити при додаткову операцію знищення (стирання) використанні спеціальних програм. Наприклад, конфіденційної інформації по закінченні заданого для цього використовується дослідження відрізку часу, тривалість якого обирають свідомо поверхонь магнітних пластин за допомогою меншим за відрізок часу, який необхідний сканувальної (рос. сканирующей) мікроскопії. сторонньому користувачу для несанкціонованого в Магнітний носій інформації має, як правило, здобування інформації інструментальними захист від дії зовнішніх магнітних полів, наприклад, засобами. Для цього всередину комп'ютера зовнішні електромагнітні і магнітні екрани, виконані вмонтовують додатковий таймер, і устрій у вигляді корпуса (гермокамери), відповідно, із управління видає за сигналом таймера команду на електропровідного і феромагнітного матеріалу. стирання [1]. Тому ефективність відомого пристрою стирання Недоліком даного пристрою є можливість інформації шляхом намагнічування/ доступ у до пам'яті комп'ютера при вимкненому розмагнічування магнітного носія не є стані комп'ютера, захист від звернень до пам'яті абсолютною. комп'ютера сторонніх користувачів здійснюється Відомий пристрій стирання інформації шляхом лише до етапу введення пароля, після введення намагнічування/розмагнічування є цілком пароля доступ у пам'ять відкритий. непридатними для носіїв інших фізичних типів, Відомий спосіб захисту інформації шляхом наприклад, оптичних, лазерних і ін. стирання запису на магнітному носії, оснований на Задачею виноходу є підвищення ефективності створенні магнітного поля і дії ним на магнітний захисту від несанкціонованого доступу до носій, намагнічуючи його до насичення [2]. Відоме інформації, розміщеній на носії запису, шляхом технічне рішення дозволяє здійснювати знищення руйнування корпуса носія інформації, робочих інформації шляхом стирання за рахунок поверхонь і основи, на яку нанесений активний, намагнічування магнітного носія до насичення за наприклад, магнітний шар - фізичний носій допомогою знакоперемінного магнітного поля, інформації. створюваного системою стирання, яка Поставлена задача вирішується за рахунок пересувається вздовж всього носія. того, що у відомому пристрої захисту від Однак використання відомого способу не несанкціонованого доступу до інформації, дозволяє здійснювати швидке знищення розміщеній к а носії запису, який містить джерело інформації і потребує великих енергетичних постійної напруги, індуктор, виконанний у вигляді витрат внаслідок необхідності підтримування однозахідної спіральної плоскої котушки, незгасаючого магнітного поля протягом всього двопозиційний ключ і полярний конденсатор, який процесу стирання інформації на диску. підключається двопозиційним ключем поперемінно Відомий спосіб захисту інформації шляхом дο джерела постійної напруги і до індуктора, у стирання запису на магнітному носії, який включає відповідності з пропонованим винаходом, між намагнічування магнітного носія до насичення і носієм інформації і індуктором, жорстко розмагнічування його по всьому об'єму серією закріпленим за допомогою кріпильної пластини різнополярних згасаючих імпульсів, які виникають відносно носія інформації, коаксиально розміщені в коливальному контурі [3]. Пристрій для реалізації якір, виконаний у вигляді механічно з'єднаних і даного способу містить джерело постійної напруги, прилягаючих один до одного електропровідного і резонансний контур, виконаний із циліндричної ударного дисків, бойок з розширеним опорним і котушки індуктивності і конденсатора, підйомний загостреним ударним кінцями і зворотний пристрій для переміщення магнітних носіїв у елемент, причому електропровідний диск якоря вертикальній площині. розташований суміжно з індуктором, ударний диск Недоліком відомого технічного рішення є якоря встановлений напроти розширеного необхідність використання конденсатора, опорного кінця бойка, а зворотний елемент, розрахованого для високої напруги (більш 3кВ), виконати, наприклад у вигляді коаксіальної використання для заряду неполярного пружини, розташований між носієм інформації і конденсатора, що значно збільшує розміри ударним диском якоря, причому розширений пристрою, громіздкість котушки індуктивності (вага опорний кінець бойка з'єднаний з коаксиально більше 700кг). Все це при; водить до значного встановленим напрямним штирем, який проходить збільшення часу тривалості стирання. через центральні отвори в якорі і каркасі індуктора Найбільш близьким за технічною суттю і з напрямним виступом, результатом, що заявляється, є пристрій стирання Крім того, полярний конденсатор шунтований інформації на магнітному носії, який містить зворотним діодом. джерело постійної напруги, паралельний На кінці напрямного штиря, який виходить з коливальний контур, виконаний із котушки напрямного виступ у каркаса індуктора, розміщені індуктивності і конденсатора, двопозиційний ключ і контакти кінцевого перемикача, який з'єднує полярний конденсатор, що підключається джерело постійної напруги з мережею. двопозиційним ключем поперемінно до джерела Розширений опорний кінець бойка з'єднаний з постійної напруги і до котушки коливального коаксиально встановленим напрямним штирем за допомогою різьбового з'єднання. 5 80585 6 Торцева поверхня ударного диска якоря, яка напрямного виступу каркаса котушки, дозволяє звернена до носія інформації, виконана при розмиканні контактів відключити джерело конусоподібної форми з центральним плоским постійної напруги від мережі при переміщенні виступом, що контактує з плоскою поверхнею бойка на необхідну величину в бік носія розширеного опорного кінця бойка. інформації. Індуктор просочений і закріплений до З'єднання розширеного опорного кінця бойка з кріпильної пластини за допомогою компаунда на напрямним штирем за допомогою різьбового основі епоксидної смоли. з'єднання дозволяє легко їх роз'єднати після Зворотній елемент виконаний у вигляді закінчення роботи, коли бойок застряє в корпусі і коаксіальної пружини, що контактує з ударним масиві носія інформації або пошкоджується. Після диском якоря і встановленою суміжно з носієм заміни бойка все інші елементи пристрою захисту інформації опорною пластиною, яка виконана з інформації можуть багаторазово отвором для загостреного ударного кінця бойка та використовува тись надалі. закріплена відносно носія інформації. Виконання торцевої поверхні ударного диска Підвищення ефективності захисту від якоря, яка звернена до носія інформації, несанкціонованого доступу до інформації, конусоподібної форми забезпечує більшу розміщеній на носії запису, здійснюється шляхом усталеність якоря при передачі сил. Наявність фізичного знищення носія інформації при центрального плоского виступу на торцевій механічному руйнуванні його корпуса, робочих поверхні ударного диска якоря забезпечує гарний поверхонь і основи, на яку нанесений активний, контакт з плоскою поверхнею розширеного наприклад, магнітний шар. опорного кінця бойка. Пристрій захисту інформації за рахунок Контактування зворотного елемента, який електродинамічних сил, що виникають між виконаний у вигляді коаксіальної пружини, з індукованими струмами, наведеними в ударним диском якоря і опорною пластиною, що електропровідному диску якоря, і струмом виконана з отвором для загостреного ударного індуктора при розряді на нього полярного кінця бойка та закріплена відносно носія конденсатора, забезпечує механічне переміщення інформації, дозволяє запобігти контактуванню якоря з бойком, загострений кінець якого завдає будь-яких елементів пристрою, в тому числі і механічного руйнування носію інформації. зворотного елементу, з носієм інформації до Жорстке закріплення індуктора відносно носія отримання сигналу на його знешкодження. інформації дозволяє відштовхненому від індуктора На Фіг.1 представлена принципова конструкція якорю переміщати бойок в бік носія інформації до пристрою захисту від несанкціонованого доступу його руйнування з максимальною ефективністю, до інформації, розміщеній на носії запису; без віддачі. на Фіг.2 - принципова електрична схема Коаксіальна конструкція пристрою забезпечує пристрою захисту від несанкціонованого доступу найбільшу ефективність магнітної взаємодії між до інформації, розміщеній на носії запису; індуктором і електропровідним диском якоря, на Фіг.3 - характер зміни розрядного струму в створюючи найбільшу електродинамічну силу. котушці індуктора і 1 та індукованого струму в Електропровідний диск якоря забезпечує електропровідному диску якоря і2. формування електродинамічної сили відносно Пристій захисту від несанкціонованого доступу індуктора, а ударний диск якоря - його механічну до інформації, розміщеній на носії запису, містить стійкість при передачі цієї сили бойку. джерело постійної напруги 1, індуктор 2, Зворотний елемент за відсутності імпульсу виконаний у вигляді однозаходної спіральної магнітного поля, коли здійснюється зарядка плоскої котушки з активним опором R1 і полярного конденсатора від джерела постійної індуктивністю L1, двопозиційний ключ 3 і полярний напруги, повертає якір в початковий стан, тобто до конденсатор 4, який підключається двопозиційним контактування з індуктором, при якому ключем поперемінно до джерела постійної напруги створюється максимальна електродинамічна сила. (положення а) і до індуктора (положення б). Ударний диск якоря, передаючи кінетичну енергію Носій інформації 5 жорстко прикріплений до бойку, переміщує його в бік носія інформації до кріпильної· пластини 6, а індуктор 2 - до кріпильної його механічного ушкодження. пластини 7. Пластини 6 і 7 закріплені на одному Напрямний штир забезпечує зворотнокаркасі з опорами 8. Між носієм інформації 5 і поступальне переміщення якоря в то час, як бойок індуктором 2 коаксиально розміщені якір, постійно переміщується в один бік. виконаний у вигляді електропровідного 9 і Каркас індуктора з напрямним виступом ударного 10 дисків, які прилягають один до одного дозволяють намотувати на каркас провід, і механічно з'єднані за допомогою кріпильних забезпечувати стійке переміщення напрямного елементів 11, бойок 12 і зворотний елемент 13. штиря і формувати механічно міцну конструкцію Електропровідний диск 9 має активний опір R2 і «котушка, каркас з виступом і кріпильна пластина» індуктивність L2. при просочуванні їх епоксидним компаундом. Бойок 12 виконаний з розширеним опорним Шунтування полярного конденсатора кінцем 14 і загостреним ударним кінцем 15. зворотним діодом забезпечує аперіодичний Зворотний елемент 13 виконаний у вигляді розрядний імпульс в котушці індуктора. коаксіальної пружини і розташований між носієм Розміщення контактів кінцевого перемикача, інформації 5 і ударним диском якоря 110. що з'єднує джерело постійної напруги з мережею, Електропровідний диск якоря 9 розташований на кінці напрямного штиря, який виходить з суміжно з котушкою індуктора 2. Ударний диск 7 80585 8 якоря 10 встановлений напроти розширеного при такому переміщенні діє на носій інформації 5, опорного кінця 14 бойка 12. Розширений опорний застряючи в його корпусі. Пружина зворотного кінець 14 бойка 12 з'єднаний з коаксиально елемента 13 при цьому стискається. встановленим напрямним штирем 16, який Після згасання струмів і 1 і і2 згасає і проходить через центральний отвір якоря 17 і електродинамічна сила, внаслідок чого якір під центральний отвір каркаса 18 котушки з дією зворотного елемента 13 повертається у напрямним виступом 19. Каркас 18 котушки початковий стан. Двопозиційний ключ 3 індуктора з напрямним виступом 19 жорстко переводиться в положення а, і процес закріплений відносно кріпильної пластини 7. повторюється. Після кожного удару якоря по бойку Розширений опорний кінець 14 бойка 12 з'єднаний 12 він все більше загостреним кінцем 15 проникає з коаксиально встановленим напрямним штирем в масив носія інформації 5, деформуючи і 16 за допомогою різьбового з'єднання. руйнуючи його. Після переміщення бойка 12 разом На кінці 20 напрямного штиря 16, який з напрямним штирем 16 на визначену відстань виходить із напрямного виступу 19, розміщені відбувається розмикання контактів 21 кінцевого контакти 21 кінцевого перемикача 22, який зв'язує перемикача 22, і джерело постійної напруги 1 джерело постійної напруги 1 з мережею живлення відмикається від мережі живлення ~U. ~U. Як показують експериментальні дослідження, Торцева поверхня 23 ударного диска 10 якоря, носій інформації у вигляді жорсткого магнітного яка звернена де носія інформації 5, виконана диска при використанні електролітичного конусоподібної форми з центральним плоским полярного конденсатора ємністю С=3000мкФ, виступом, що контактує з плоскою поверхнею зарядженого до відносно низької напруги 300В, розширеного опорного кінця 14 бойка 12. руйнується за 3...5 ударів бойка. Причому весь Полярний конденсатор 4 шунтований зворотним процес триває кілька секунд від надходження діодом 24. сигналу на знищення інформації на носії запис у Котушка індуктора 1 просочена і закріплена до при несанкціонованому доступі до неї. кріпильної пластини 7 за допомогою компаунда на Після механічного знищення інформації основі епоксидної смоли. напрямний штир за допомогою різьбового Конструктивно джерело постійної напруги 1, з'єднання від'єднується від бойка, який двопозиційний ключ 3, кінцевий перемикач 22, знаходиться в масиві носія інформації 5, і пристрій полярний конденсатор 4 і зворотний діод 24 може бути повторно використаний на даному або розміщені в компактному корпусі 25, на іншому комп'ютері, де є носій інформації. прикріпленому до кріпильної пластини 7. Перевагою пропонованого пристрою є те, що Зворотній елемент 13 контактує з ударним індуктор з якорем можна встановити на відстані диском якоря 10 и опорною пластиною 26, що безконтактно відносно носія інформації 5, ідо ніяк встановлена суміжно з носієм інформації 5, не впливає на функціонування носія в виконана з отвором 27 для проходження нормальному режимі до подачі сигналу на загостреного ударного кінця 15 бойка 12 и знищення інформації при виникненні небезпеки закріплена відносно носія інформації 5. Пластина витоку інформації. 26 закріплена на одному каркасі з опорами 8. Питома сила дії (тиск) на носій інформації 5 Електропровідний якірний диск 9 виготовлений значно більше тиску, що діє на якір тому, що із міді, ударний якірний диск 10 і бойок 12 площина перетину загостреного кінця 15 бойка 12 виготовлені із міцної нержавіючої сталі, кріпильна значно менша площини перетину якоря. пластина 7 виготовлена із міцного склотекстоліту. Носій інформації може мати будь-яку фізичну Пристрій захисту від несанкціонованого природу: магнітний, оптичний, лазерний і ін. доступ у до інформації, розміщеній на носії запису, Руйнування носія інформації може бути працює наступним чином. здійснено одним циклом за мінімальний час В початковому стані якір притиснутий (частки секунди) при відповідних параметрах пружиною зворотного елемента 13 до індуктора 2. полярного конденсатора, перш за все його енергії. Кінцевим перемикачем 22 з'єднують джерело Джерела інформації постійної напруги 1 з мережею живлення ~U. 1. Пат. RU №2106686, МПК G06F12/14, 10.03.1998. Двопозиційний ключ 3 переводять в пооложення а, 2. Пат. JP №10293903, МПК G11B05/027, і при цьому відбувається заряд полярного 04.11.1998. конденсатора 4 від джерела постійної напруги 1. 3. Пат. US №5198959, НКИ 361-149, 30.05.1993. Після зарядки конденсатора до необхідної 4. Пат RU №2206131, МПК G11B5/024, 10.06.2003 напруги двопозиційний ключ 3 перемикається в (прототип). положенні б і здійснюється розряд полярного конденсатора 4 на індуктор 2. Виникаючий при цьому струм і1 наводить (індукує) з електропровідному диску якоря 9 струм і 2. Струми і1 і і2 мають імпульсний характер (Фіг.3). Через виникнення імпульсної електродинамічної сили між струмами відбувається різке відштовхування електропровідного диска якоря 9 від нерухомого індуктора 2. При цьому також переміщуються ударний диск якоря 10 і бойок 12 в бік носія інформації 5. Загострений ударний кінець 15 бойка 9 80585 10
