Штурмова гвинтівка

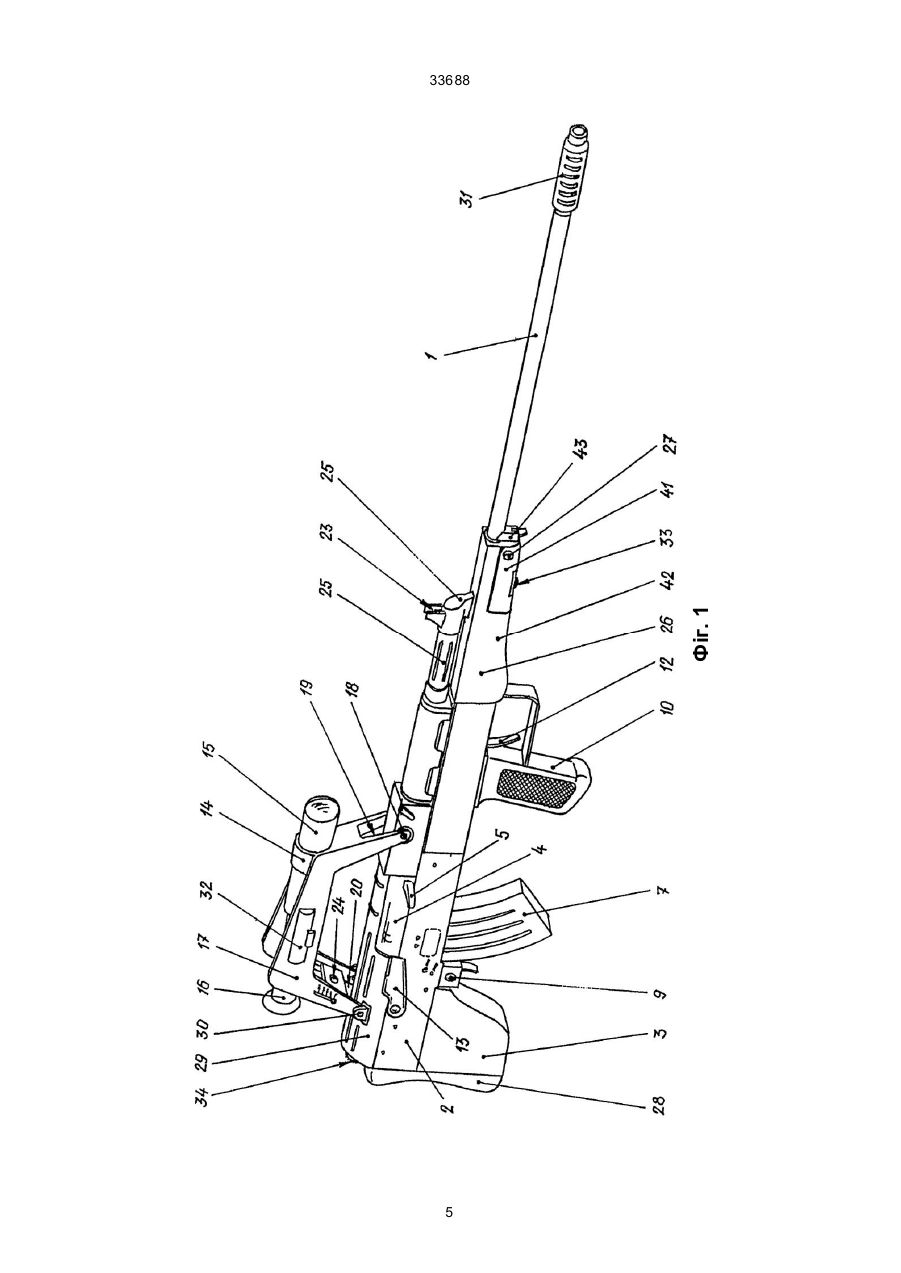

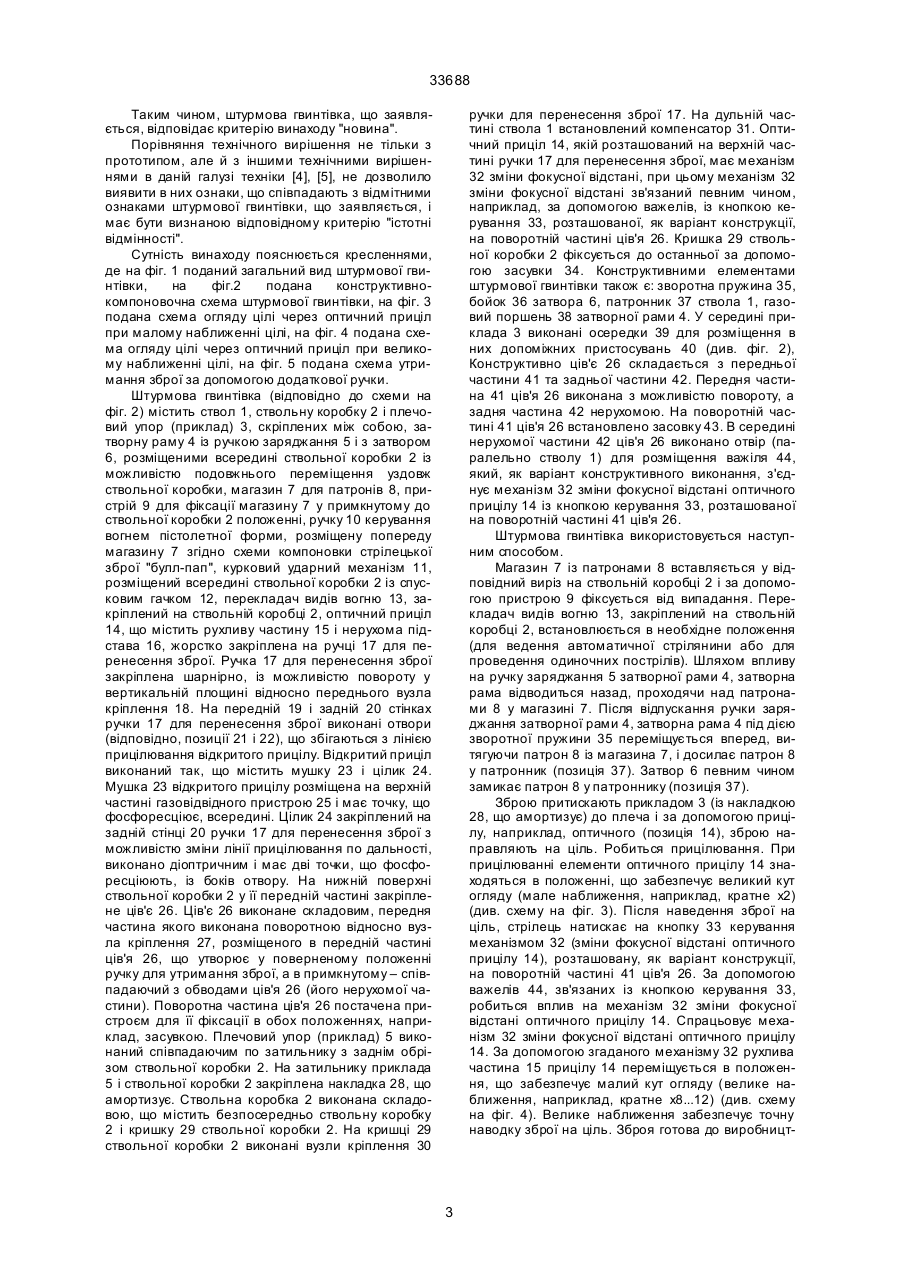

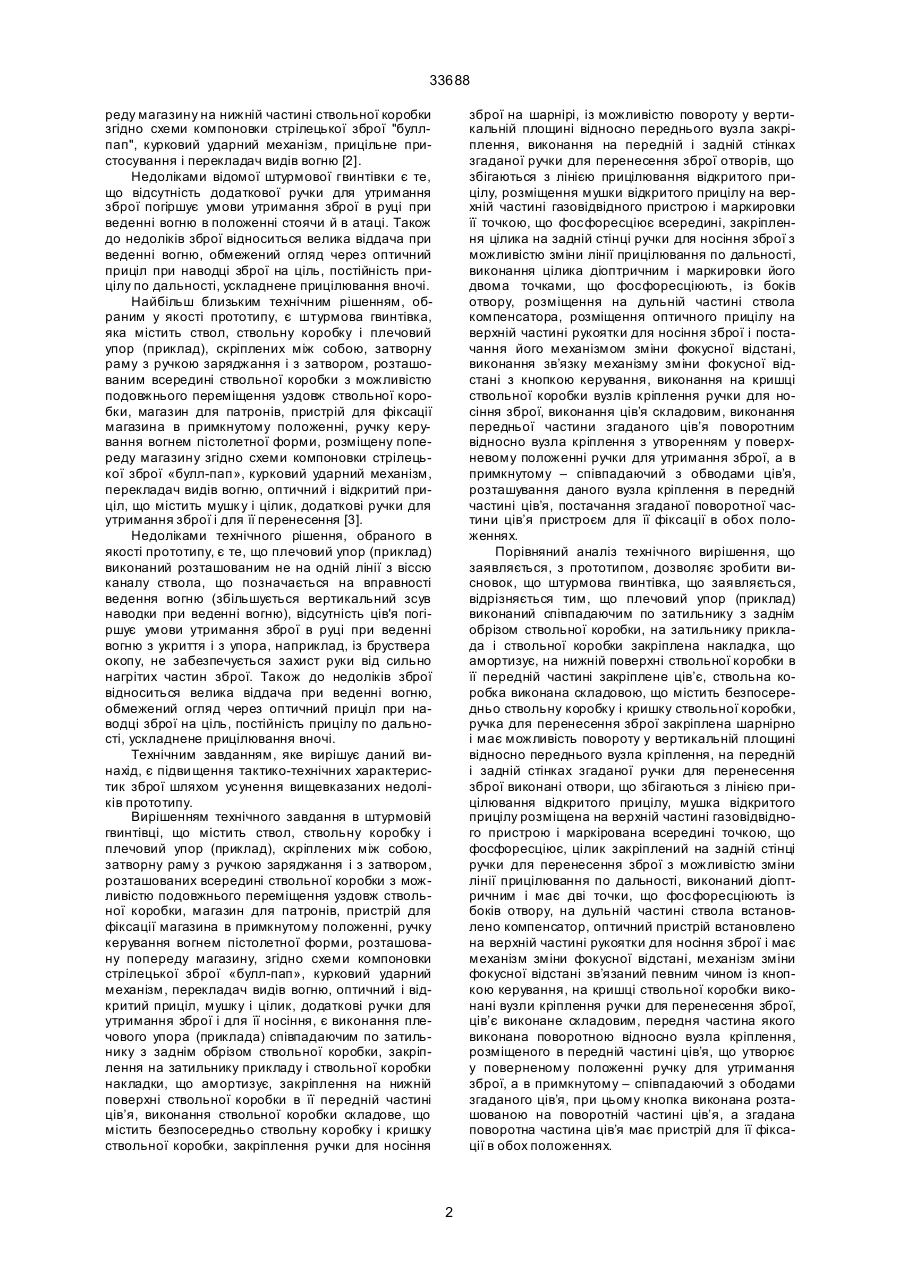

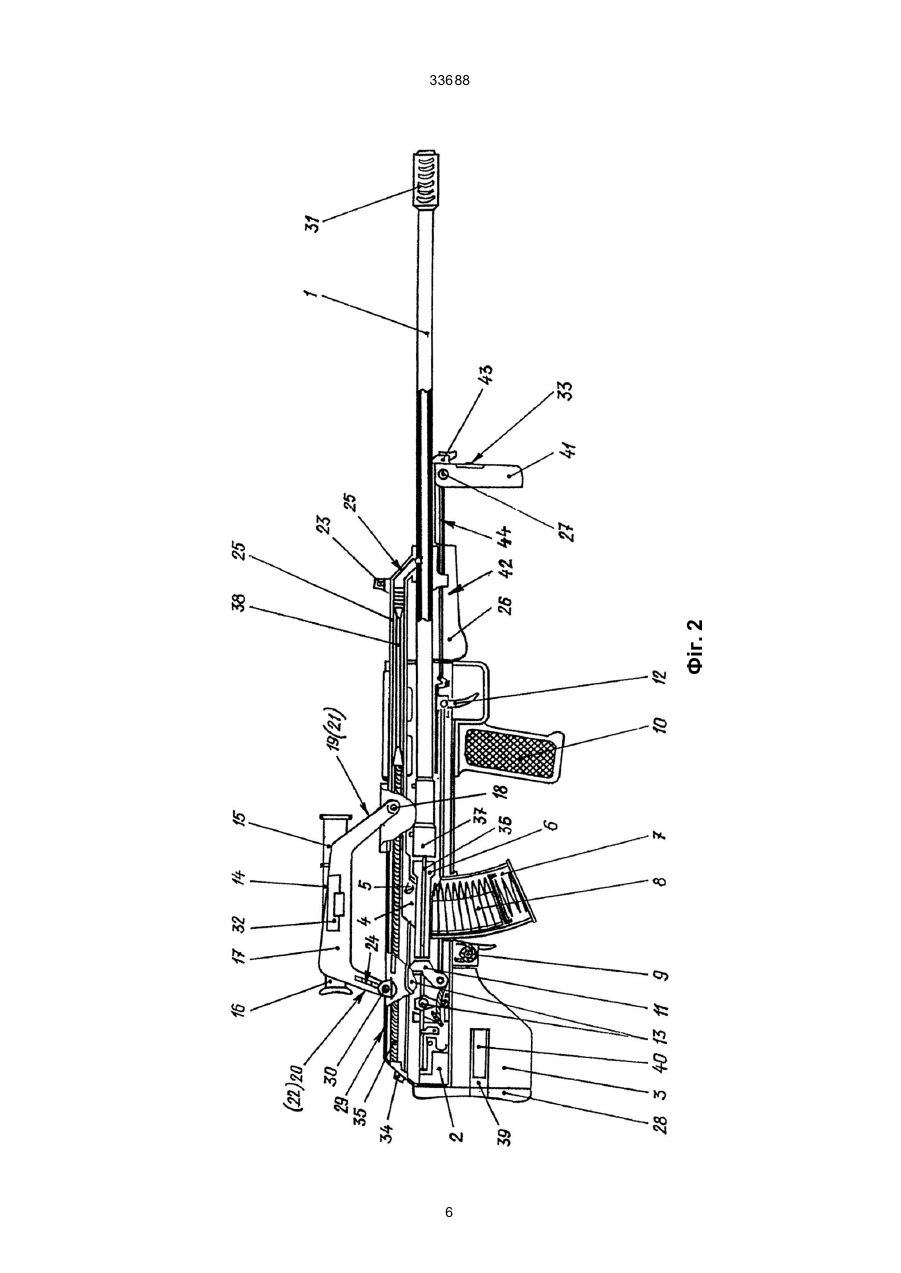

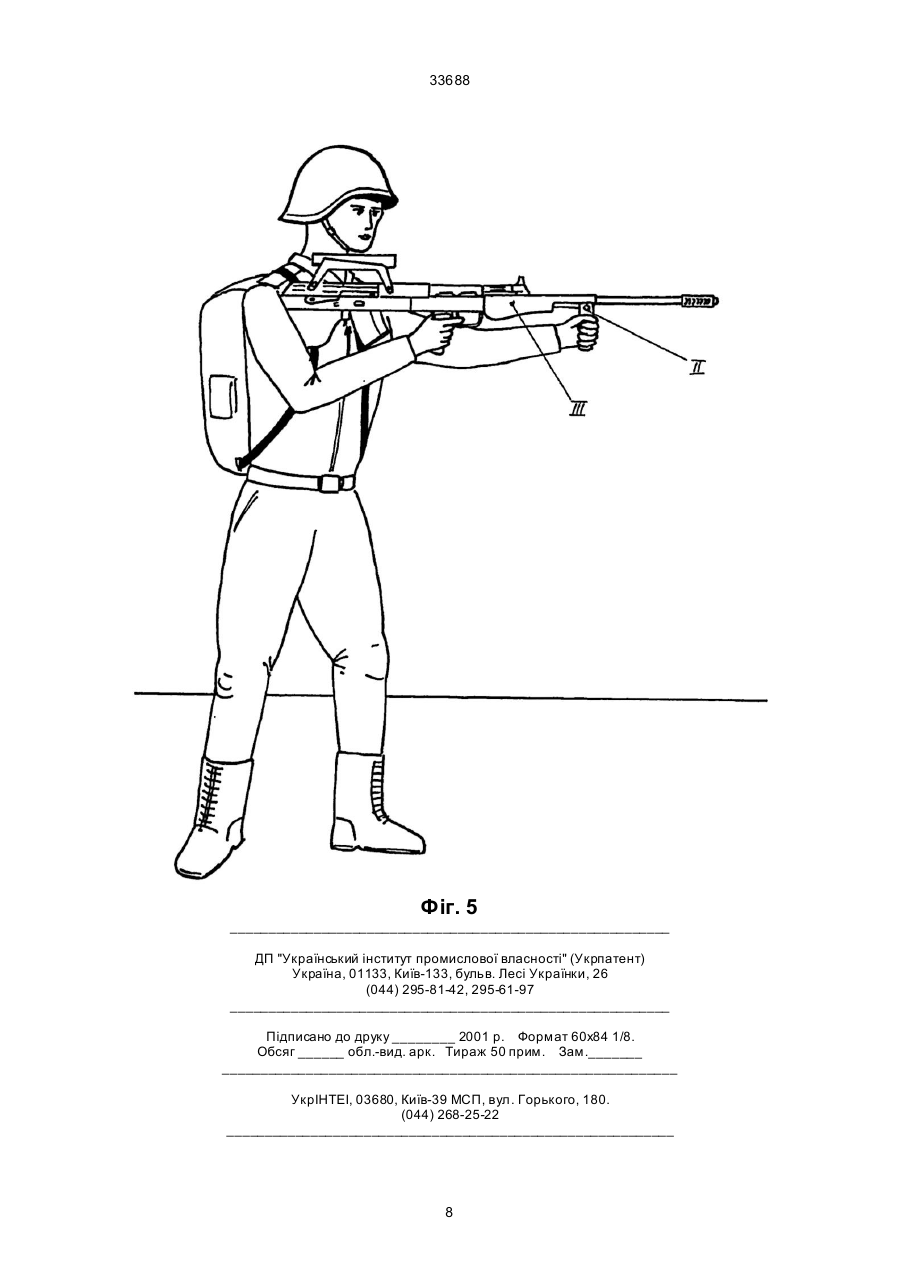

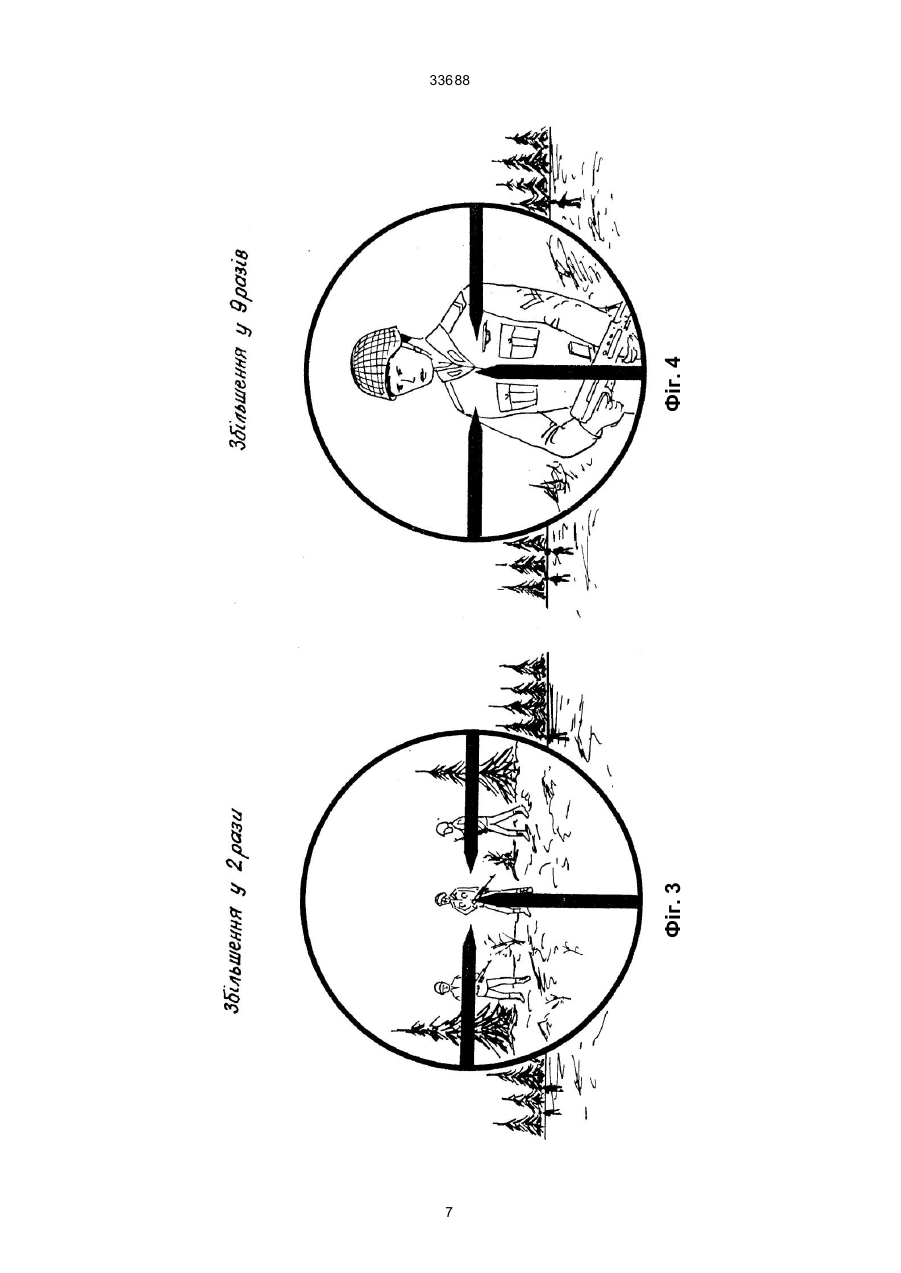

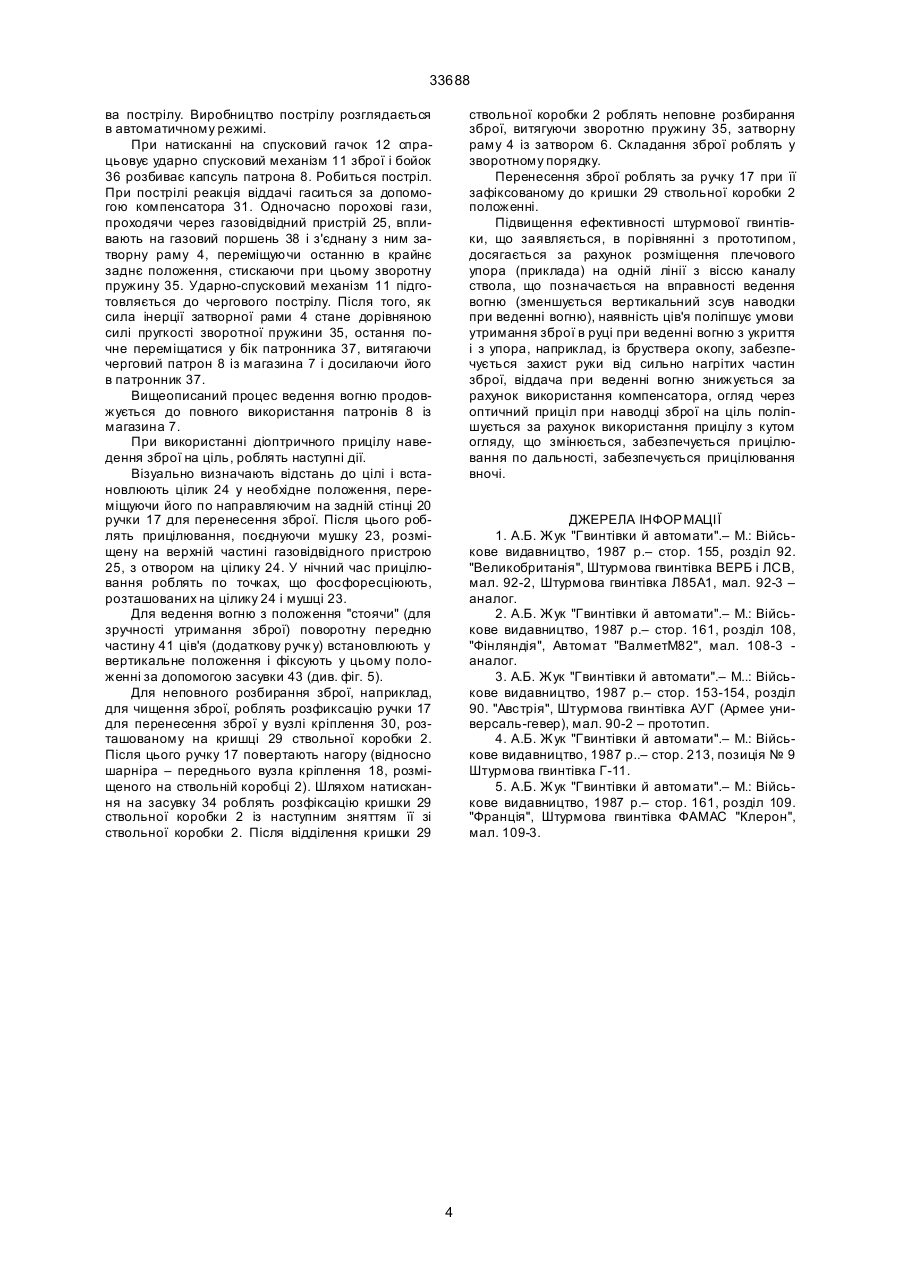

1. Штурмова гвинтівка, що містить ствол, ствольну коробку і плечовий упор (приклад), скріплених між собою, затворну раму з ручкою заряджання і з затвором, розміщених всередині ствольної коробки з можливістю подовжнього переміщення уздовж ствольної коробки, магазин для патронів, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетної форми, розміщену попереду магазину згідно схеми компоновки стрілецької зброї «булл-пап», курковий ударний механізм, перекладач видів вогню, оптичний і відкритий приціл, що містить мушку і цілик, додаткові ручки для утримання зброї і для його носіння, відрізняється тим, що плечовий упор (приклад) виконаний співпадаючим по затильнику з заднім обрізом ствольної коробки, на затильнику приклада і ствольної коробки закріплена накладка, що амортизує, на нижній поверхні ствольної коробки в її передній частині закріплене ців'є, ствольна коробка виконана складовою, що містить безпосередньо ствольну коробку і кришку A (54) ШТУРМОВА ГВИНТІВКА 33688 реду магазину на нижній частині ствольної коробки згідно схеми компоновки стрілецької зброї "буллпап", курковий ударний механізм, прицільне пристосування і перекладач видів вогню [2]. Недоліками відомої штурмової гвинтівки є те, що відсутність додаткової ручки для утримання зброї погіршує умови утримання зброї в руці при веденні вогню в положенні стоячи й в атаці. Також до недоліків зброї відноситься велика віддача при веденні вогню, обмежений огляд через оптичний приціл при наводці зброї на ціль, постійність прицілу по дальності, ускладнене прицілювання вночі. Найбільш близьким технічним рішенням, обраним у якості прототипу, є штурмова гвинтівка, яка містить ствол, ствольну коробку і плечовий упор (приклад), скріплених між собою, затворну раму з ручкою заряджання і з затвором, розташованим всередині ствольної коробки з можливістю подовжнього переміщення уздовж ствольної коробки, магазин для патронів, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетної форми, розміщену попереду магазину згідно схеми компоновки стрілецької зброї «булл-пап», курковий ударний механізм, перекладач видів вогню, оптичний і відкритий приціл, що містить мушк у і цілик, додаткові ручки для утримання зброї і для її перенесення [3]. Недоліками технічного рішення, обраного в якості прототипу, є те, що плечовий упор (приклад) виконаний розташованим не на одній лінії з віссю каналу ствола, що позначається на вправності ведення вогню (збільшується вертикальний зсув наводки при веденні вогню), відсутність ців'я погіршує умови утримання зброї в руці при веденні вогню з укриття і з упора, наприклад, із бруствера окопу, не забезпечується захист руки від сильно нагрітих частин зброї. Також до недоліків зброї відноситься велика віддача при веденні вогню, обмежений огляд через оптичний приціл при наводці зброї на ціль, постійність прицілу по дальності, ускладнене прицілювання вночі. Технічним завданням, яке вирішує даний винахід, є підви щення тактико-технічних характеристик зброї шляхом усунення вищевказаних недоліків прототипу. Вирішенням технічного завдання в штурмовій гвинтівці, що містить ствол, ствольну коробку і плечовий упор (приклад), скріплених між собою, затворну раму з ручкою заряджання і з затвором, розташованих всередині ствольної коробки з можливістю подовжнього переміщення уздовж ствольної коробки, магазин для патронів, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетної форми, розташовану попереду магазину, згідно схеми компоновки стрілецької зброї «булл-пап», курковий ударний механізм, перекладач видів вогню, оптичний і відкритий приціл, мушку і цілик, додаткові ручки для утримання зброї і для її носіння, є виконання плечового упора (приклада) співпадаючим по затильнику з заднім обрізом ствольної коробки, закріплення на затильнику прикладу і ствольної коробки накладки, що амортизує, закріплення на нижній поверхні ствольної коробки в її передній частині ців’я, виконання ствольної коробки складове, що містить безпосередньо ствольну коробку і кришку ствольної коробки, закріплення ручки для носіння зброї на шарнірі, із можливістю повороту у вертикальній площині відносно переднього вузла закріплення, виконання на передній і задній стінках згаданої ручки для перенесення зброї отворів, що збігаються з лінією прицілювання відкритого прицілу, розміщення мушки відкритого прицілу на верхній частині газовідвідногопристрою і маркировки її точкою, що фосфоресціює всередині, закріплення цілика на задній стінці ручки для носіння зброї з можливістю зміни лінії прицілювання по дальності, виконання цілика діоптричним і маркировки його двома точками, що фосфоресціюють, із боків отвору, розміщення на дульній частині ствола компенсатора, розміщення оптичного прицілу на верхній частині рукоятки для носіння зброї і постачання його механізмом зміни фокусної відстані, виконання зв’язку механізму зміни фокусної відстані з кнопкою керування, виконання на кришці ствольної коробки вузлів кріплення ручки для носіння зброї, виконання ців’я складовим, виконання передньої частини згаданого ців’я поворотним відносно вузла кріплення з утворенням у поверхневому положенні ручки для утримання зброї, а в примкнутому – співпадаючий з обводами ців’я, розташування даного вузла кріплення в передній частині ців’я, постачання згаданої поворотної частини ців’я пристроєм для її фіксації в обох положеннях. Порівняний аналіз технічного вирішення, що заявляється, з прототипом, дозволяє зробити висновок, що штурмова гвинтівка, що заявляється, відрізняється тим, що плечовий упор (приклад) виконаний співпадаючим по затильнику з заднім обрізом ствольної коробки, на затильнику приклада і ствольної коробки закріплена накладка, що амортизує, на нижній поверхні ствольної коробки в її передній частині закріплене ців’є, ствольна коробка виконана складовою, що містить безпосередньо ствольну коробку і кришку ствольної коробки, ручка для перенесення зброї закріплена шарнірно і має можливість повороту у вертикальній площині відносно переднього вузла кріплення, на передній і задній стінках згаданої ручки для перенесення зброї виконані отвори, що збігаються з лінією прицілювання відкритого прицілу, мушка відкритого прицілу розміщена на верхній частині газовідвідного пристрою і маркірована всередині точкою, що фосфоресціює, цілик закріплений на задній стінці ручки для перенесення зброї з можливістю зміни лінії прицілювання по дальності, виконаний діоптричним і має дві точки, що фосфоресціюють із боків отвору, на дульній частині ствола встановлено компенсатор, оптичний пристрій встановлено на верхній частині рукоятки для носіння зброї і має механізм зміни фокусної відстані, механізм зміни фокусної відстані зв’язаний певним чином із кнопкою керування, на кришці ствольної коробки виконані вузли кріплення ручки для перенесення зброї, ців’є виконане складовим, передня частина якого виконана поворотною відносно вузла кріплення, розміщеного в передній частині ців’я, що утворює у поверненому положенні ручку для утримання зброї, а в примкнутому – співпадаючий з ободами згаданого ців’я, при цьому кнопка виконана розташованою на поворотній частині ців’я, а згадана поворотна частина ців’я має пристрій для її фіксації в обох положеннях. 2 33688 Таким чином, штурмова гвинтівка, що заявляється, відповідає критерію винаходу "новина". Порівняння технічного вирішення не тільки з прототипом, але й з іншими технічними вирішеннями в даній галузі техніки [4], [5], не дозволило виявити в них ознаки, що співпадають з відмітними ознаками штурмової гвинтівки, що заявляється, і має бути визнаною відповідному критерію "істотні відмінності". Сутність винаходу пояснюється кресленнями, де на фіг. 1 поданий загальний вид штурмової гвинтівки, на фіг.2 подана конструктивнокомпоновочна схема штурмової гвинтівки, на фіг. 3 подана схема огляду цілі через оптичний приціл при малому наближенні цілі, на фіг. 4 подана схема огляду цілі через оптичний приціл при великому наближенні цілі, на фіг. 5 подана схема утримання зброї за допомогою додаткової ручки. Штурмова гвинтівка (відповідно до схеми на фіг. 2) містить ствол 1, ствольну коробку 2 і плечовий упор (приклад) 3, скріплених між собою, затворну раму 4 із ручкою заряджання 5 і з затвором 6, розміщеними всередині ствольної коробки 2 із можливістю подовжнього переміщення уздовж ствольної коробки, магазин 7 для патронів 8, пристрій 9 для фіксації магазину 7 у примкнутому до ствольної коробки 2 положенні, ручку 10 керування вогнем пістолетної форми, розміщену попереду магазину 7 згідно схеми компоновки стрілецької зброї "булл-пап", курковий ударний механізм 11, розміщений всередині ствольної коробки 2 із спусковим гачком 12, перекладач видів вогню 13, закріплений на ствольній коробці 2, оптичний приціл 14, що містить рухливу частину 15 і нерухома підстава 16, жорстко закріплена на ручці 17 для перенесення зброї. Ручка 17 для перенесеннязброї закріплена шарнірно, із можливістю повороту у вертикальній площині відносно переднього вузла кріплення 18. На передній 19 і задній 20 стінках ручки 17 для перенесення зброї виконані отвори (відповідно, позиції 21 і 22), що збігаються з лінією прицілювання відкритого прицілу. Відкритий приціл виконаний так, що містить мушку 23 і цілик 24. Мушка 23 відкритого прицілу розміщена на верхній частині газовідвідного пристрою 25 і має точку, що фосфоресціює, всередині. Цілик 24 закріплений на задній стінці 20 ручки 17 для перенесення зброї з можливістю зміни лінії прицілювання по дальності, виконано діоптричним і має дві точки, що фосфоресціюють, із боків отвору. На нижній поверхні ствольної коробки 2 у її передній частині закріплене ців'є 26. Ців'є 26 виконане складовим, передня частина якого виконана поворотною відносно вузла кріплення 27, розміщеного в передній частині ців'я 26, що утворює у поверненому положенні ручку для утримання зброї, а в примкнутому – співпадаючий з обводами ців'я 26 (його нерухомої частини). Поворотна частина ців'я 26 постачена пристроєм для її фіксації в обох положеннях, наприклад, засувкою. Плечовий упор (приклад) 5 виконаний співпадаючим по затильнику з заднім обрізом ствольної коробки 2. На затильнику приклада 5 і ствольної коробки 2 закріплена накладка 28, що амортизує. Ствольна коробка 2 виконана складовою, що містить безпосередньо ствольну коробку 2 і кришку 29 ствольної коробки 2. На кришці 29 ствольної коробки 2 виконані вузли кріплення 30 ручки для перенесення зброї 17. На дульній частині ствола 1 встановлений компенсатор 31. Оптичний приціл 14, якій розташований на верхній частині ручки 17 для перенесення зброї, має механізм 32 зміни фокусної відстані, при цьому механізм 32 зміни фокусної відстані зв'язаний певним чином, наприклад, за допомогою важелів, із кнопкою керування 33, розташованої, як варіант конструкції, на поворотній частині ців'я 26. Кришка 29 ствольної коробки 2 фіксується до останньої за допомогою засувки 34. Конструктивними елементами штурмової гвинтівки також є: зворотна пружина 35, бойок 36 затвора 6, патронник 37 ствола 1, газовий поршень 38 затворної рами 4. У середині приклада 3 виконані осередки 39 для розміщення в них допоміжних пристосувань 40 (див. фіг. 2), Конструктивно ців'є 26 складається з передньої частини 41 та задньої частини 42. Передня частина 41 ців'я 26 виконана з можливістю повороту, а задня частина 42 нерухомою. На поворотній частині 41 ців'я 26 встановлено засовку 43. В середині нерухомої частини 42 ців'я 26 виконано отвір (паралельно стволу 1) для розміщення важіля 44, який, як варіант конструктивного виконання, з'єднує механізм 32 зміни фокусної відстані оптичного прицілу 14 із кнопкою керування 33, розташованої на поворотній частині 41 ців'я 26. Штурмова гвинтівка використовується наступним способом. Магазин 7 із патронами 8 вставляється у відповідний виріз на ствольній коробці 2 і за допомогою пристрою 9 фіксується від випадання. Перекладач видів вогню 13, закріплений на ствольній коробці 2, встановлюється в необхідне положення (для ведення автоматичної стрілянини або для проведення одиночних пострілів). Шляхом впливу на ручку заряджання 5 затворної рами 4, затворна рама відводиться назад, проходячи над патронами 8 у магазині 7. Після відпускання ручки заряджання затворної рами 4, затворна рама 4 під дією зворотної пружини 35 переміщується вперед, витягуючи патрон 8 із магазина 7, і досилає патрон 8 у патронник (позиція 37). Затвор 6 певним чином замикає патрон 8 у патроннику (позиція 37). Зброю притискають прикладом 3 (із накладкою 28, що амортизує) до плеча і за допомогою прицілу, наприклад, оптичного (позиція 14), зброю направляють на ціль. Робиться прицілювання. При прицілюванні елементи оптичного прицілу 14 знаходяться в положенні, що забезпечує великий кут огляду (мале наближення, наприклад, кратне х2) (див. схему на фіг. 3). Після наведення зброї на ціль, стрілець натискає на кнопку 33 керування механізмом 32 (зміни фокусної відстані оптичного прицілу 14), розташовану, як варіант конструкції, на поворотній частині 41 ців'я 26. За допомогою важелів 44, зв'язаних із кнопкою керування 33, робиться вплив на механізм 32 зміни фокусної відстані оптичного прицілу 14. Спрацьовує механізм 32 зміни фокусної відстані оптичного прицілу 14. За допомогою згаданого механізму 32 рухлива частина 15 прицілу 14 переміщується в положення, що забезпечує малий кут огляду (велике наближення, наприклад, кратне х8...12) (див. схему на фіг. 4). Велике наближення забезпечує точну наводку зброї на ціль. Зброя готова до виробницт 3 33688 ва пострілу. Виробництво пострілу розглядається в автоматичному режимі. При натисканні на спусковий гачок 12 спрацьовує ударно спусковий механізм 11 зброї і бойок 36 розбиває капсуль патрона 8. Робиться постріл. При пострілі реакція віддачі гаситься за допомогою компенсатора 31. Одночасно порохові гази, проходячи через газовідвідний пристрій 25, впливають на газовий поршень 38 і з'єднану з ним затворну раму 4, переміщуючи останню в крайнє заднє положення, стискаючи при цьому зворотну пружину 35. Ударно-спусковий механізм 11 підготовляється до чергового пострілу. Після того, як сила інерції затворної рами 4 стане дорівняною силі пругкості зворотної пружини 35, остання почне переміщатися у бік патронника 37, витягаючи черговий патрон 8 із магазина 7 і досилаючи його в патронник 37. Вищеописаний процес ведення вогню продовжується до повного використання патронів 8 із магазина 7. При використанні діоптричного прицілу наведення зброї на ціль, роблять наступні дії. Візуально визначають відстань до цілі і встановлюють цілик 24 у необхідне положення, переміщуючи його по направляючим на задній стінці 20 ручки 17 для перенесення зброї. Після цього роблять прицілювання, поєднуючи мушку 23, розміщену на верхній частині газовідвідного пристрою 25, з отвором на цілику 24. У нічний час прицілювання роблять по точках, що фосфоресціюють, розташованих на цілику 24 і мушці 23. Для ведення вогню з положення "стоячи" (для зручності утримання зброї) поворотну передню частину 41 ців'я (додаткову ручк у) встановлюють у вертикальне положення і фіксують у цьому положенні за допомогою засувки 43 (див. фіг. 5). Для неповного розбирання зброї, наприклад, для чищення зброї, роблять розфиксацію ручки 17 для перенесення зброї у вузлі кріплення 30, розташованому на кришці 29 ствольної коробки 2. Після цього ручку 17 повертають нагору (відносно шарніра – переднього вузла кріплення 18, розміщеного на ствольній коробці 2). Шляхом натискання на засувку 34 роблять розфіксацію кришки 29 ствольної коробки 2 із наступним зняттям її зі ствольної коробки 2. Після відділення кришки 29 ствольної коробки 2 роблять неповне розбирання зброї, витягуючи зворотню пружину 35, затворну раму 4 із затвором 6. Складання зброї роблять у зворотному порядку. Перенесення зброї роблять за ручку 17 при її зафіксованому до кришки 29 ствольної коробки 2 положенні. Підвищення ефективності штурмової гвинтівки, що заявляється, в порівнянні з прототипом, досягається за рахунок розміщення плечового упора (приклада) на одній лінії з віссю каналу ствола, що позначається на вправності ведення вогню (зменшується вертикальний зсув наводки при веденні вогню), наявність ців'я поліпшує умови утримання зброї в руці при веденні вогню з укриття і з упора, наприклад, із бруствера окопу, забезпечується захист руки від сильно нагрітих частин зброї, віддача при веденні вогню знижується за рахунок використання компенсатора, огляд через оптичний приціл при наводці зброї на ціль поліпшується за рахунок використання прицілу з кутом огляду, що змінюється, забезпечується прицілювання по дальності, забезпечується прицілювання вночі. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. А.Б. Жук "Гвинтівки й автомати".– М.: Військове видавництво, 1987 р.– стор. 155, розділ 92. "Великобританія", Штурмова гвинтівка ВЕРБ і ЛСВ, мал. 92-2, Штурмова гвинтівка Л85А1, мал. 92-3 – аналог. 2. А.Б. Жук "Гвинтівки й автомати".– М.: Військове видавництво, 1987 р.– стор. 161, розділ 108, "Фінляндія", Автомат "ВалметМ82", мал. 108-3 аналог. 3. А.Б. Жук "Гвинтівки й автомати".– М..: Військове видавництво, 1987 р.– стор. 153-154, розділ 90. "Австрія", Штурмова гвинтівка АУГ (Армее универсаль-гевер), мал. 90-2 – прототип. 4. А.Б. Жук "Гвинтівки й автомати".– М.: Військове видавництво, 1987 р..– стор. 213, позиція № 9 Штурмова гвинтівка Г-11. 5. А.Б. Жук "Гвинтівки й автомати".– М.: Військове видавництво, 1987 р.– стор. 161, розділ 109. "Франція", Штурмова гвинтівка ФАМАС "Клерон", мал. 109-3. 4 Фіг. 1 33688 5 Фіг. 2 33688 6 Фіг. 3 Фіг. 4 33688 7 33688 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
