Жорстка сигаретна пачка з шарнірною кришкою

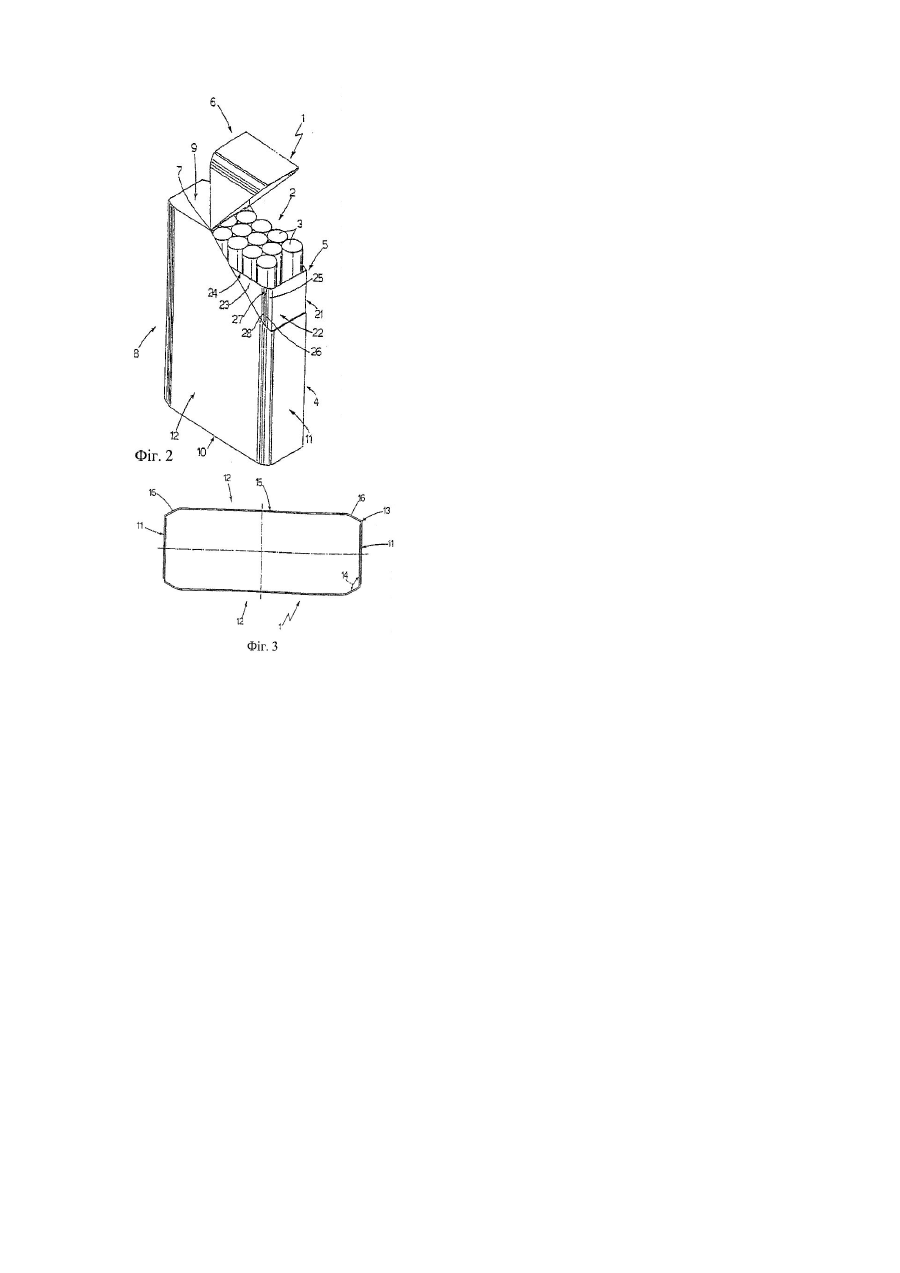

Даний винахід стосується жорсткої сигаретної пачки з шарнірною кришкою. Більш конкретно, даний винахід стосується жорсткої сигаретної пачки, що містить чашоподібну нижню дільницю або контейнер і верхню кришку, сполучену один з одним за допомогою шарніра, і утвореної із заздалегідь ослабленої плоскої заготівлі з картону або подібного матеріалу. Жорсткі сигаретні пачки з шарнірними кришками звичайно мають форму паралелепіпеда прямокутного перерізу, і містять дві великі бічні стінки, утворені передньою стінкою і задньою стінкою, і дві менші бічні стінки, кожна з яких сполучена з обома великими бічними стінками на відповідних гострих прямих подовжніх краях. Жорсткі пачки описаного вище типу мають декілька недоліків, оскільки мають неанатомічну форму, що приводить до швидкого зношення об тканину одягу, з якою вони контактують. Крім того, жорсткі пачки в формі паралелепіпеда прямокутного перерізу є досить жорсткими на менших бічних стінках, і вздовж прямих подовжніх країв, але досить ослабленими на менших бічних стінках, які прагнуть деформуватися всередину при нанесенні і усадці (шляхом прикладення тепла) на пачку прозорої обгортки з целофану. Внутрішня деформація великих бічних стінок, що проводиться поштовхом, направленим всередину, що впливає на пачку за допомогою прозорої обгортки, постійно стискає сигарети всередині пачки, утрудняючи для споживача витягання першої сигарети з пачки. Крім того, деформація великих бічних стінок і, зокрема, задньої стінки, деформує шарнірне з'єднання кришки з нижньою дільницею, так що, коли відкривають прозору обгортку (звичайно шляхом відривання), кришка може тільки легко підійматися споживачем, знімаючи всю обгортку з пачки. Описані вище недоліки, щонайменше, частково усунені за допомогою пачок зі округленими або скошеними краями, типу описаних в Європейських патентах ЕР-В1-0204933 і ЕР-В1-0205766, відповідно. Пачки зі округленими або скошеними краями також описані в патенті Німеччини DE-A1-19637259, який стосується пакувальній машині, по суті, типу, що використовується для виробництва пачок паралелепіпедної форми з прямокутним, перерізом. Згідно з даним винаходом, створена жорстка сигаретна пачка з шарнірною кришкою, як указано в п.1 формули винаходу. Короткий опис креслень. Декілька необмежувальиих варіантів виконання даного винаходу будуть описані шляхом прикладу з посиланням на супроводжуючі креслення, на яких зображене наступне: Фіг.1 зображає вигляд спереду в перспективі переважного варіанту виконання пачки по винаходу в закритій конфігурації; Фіг.2 - вигляд в перспективі пачки, показаній на фіг.1 у відкритій конфігурації; Фіг.3 - вигляд в перерізі, пачки, показаної на фіг.1, з частинами, видаленими для ясності; Фіг.4 - вигляд зверху заготівлі і відповідної манжети, з якої виготовлена пачка, показана на фіг.1; Фіг.5 - вигляд спереду в перспективі ще одного варіанту виконання пачки по винаходу у відкритій конфігурації; Фіг.6 - вигляд зверху заготівлі і відповідної манжети, з якої виготовлена пачка, показана на фіг.5; Фіг.7 - вигляд спереду в перспективі ще одного варіанту виконання пачки по винаходу у відкритій конфігурації; Фіг.8 - вигляд зверху заготівлі і відповідної манжети, з .якої -виготовлена пачка, показана на фіг.1; Фіг.9 - вигляд спереду в перспективі ще одного варіанту виконання пачки по винаходу; Фіг.10 - вигляд зверху пачки, показаної на фіг.9. На фіг.1, 2 і 3 показана пачка 1., що вміщає групу 2 сигарет 3. розташованих в три шари, проміжний шар яких має на одну сигарету 3 менше, ніж два зовнішніх шари. Пачка 1 містить чашоподібний нижній контейнер 4, що має відкритий верхній кінець 5, і чашоподібну верхню кришку 6„ шарнірно сполучену з контейнером 4 вздовж шарніра 7 для повороту відносно контейнера 4 між відкритим положенням (фіг.2) і закритим положенням (фіг.1) закриваючого кінця 5. Коли кришка 6 закрита, пачка 1 має форму, по суті, прямокутного паралелепіпеда, утвореного бічною поверхнею 8 і верхньою і нижньою торцевою стінкою 9 і 10, які є плоскими ідентичними, зверненими одна до одної, розташованими паралельно одна одній і утворюючими бічну поверхню 8. Бічна поверхня 8 містить дві звернені один до одного плоскі паралельні менші бічні стінки 11 і дві звернені один до одного великі бічні стінки 12. Кожна велика бічна стінка 12 має опуклий назовні профіль, сполучена з двома меншими бічними стінками 11 вздовж відповідних гострих країв 13, перпендикулярно бічним стінкам 9, 10 і утворює відповідні, по суті, тупі двогранні кути 14 з двома меншими бічними стінками 11. Кожна велика бічна стінка 12 містить, по суті прямокутну, плоску центральну дільницю 15 і дві бічні стрічки 16, розташовані на кожній стороні центральної дільниці І5 між дільницею 15 і відповідними краями 13. Кожна бічна стрічка 16 є заздалегідь ослабленою всередині., за допомогою подовжніх ослаблених ліній 17, так щоб згинатися назовні, з'єднувати центральну дільницю 15 з відповідною меншою бічною стінкою 11 і утворювати з меншою бічною стінкою 11 відповідний гострий край 13 і відповідний тупий двогранний кут 14. Кожна торцева стінка 9, 10 має два великих бічних краї 18. кожний з яких утворює відповідну велику бічну стінку 12 і містить, по суті, пряму центральну дільницю 19, відповідну центральній дільниці 15 більшої бічної стінки 12, і дві зігнених бічних дільниці 20, відповідних бічним стрічкам 16 більшої бічної стінки 12 (і, тому, такої ж форми, як кожна відповідна бічна стрічка 16 в перерізі). Як ясно показано на фіг.3, відстань між центральними дільницями 15 великих бічних стінок 12, тому перевищує відстань між краями 13 великих бічних стінок 12. У ще одному не показаному варіанті виконання тільки одна велика бічна стінка 12 має опуклий назовні профіль і утворює відповідні, по суті, тупі двогранні кути 14 з двома меншими бічними стінками 11, при цьому інша велика бічна стінка 12 є плоскою і утворює прямі кути з двома меншими бічними стінками 11. У ще одному не показаному варіанті виконання великі бічні стінки 12 є плоскими, і кожна менша бічна стінка 11 має опуклий назовні профіль і утворює відповідні, по суті, тупі двогранні кути з двома великими бічними стінками 12. Як показано на фіг.1 і 2, шарнір 7 кришки 6 розташований на верхній торцевій стінці 9, перпендикулярний центральним дільницям 15 великих бічних .стінок 12 і паралельний меншим бічним стінкам 11. Кришка 6 введе в дію бічну дільницю верхньої дільниці пачки 1 і містить дільницю верхньої торцевої стінки 9, верхню дільницю меншої бічної стінки 11 і дві, по суті, трикутних дільниці великих бічних стінок 12. Пачка 1 також містить манжету 21, яка, згинаючись в U-образну форму, сполучається (склеюється) з внутрішньою стороною чашоподібного контейнера 4, так що виступає частково назовні від кінця 5 і зачіпляє відповідну внутрішню поверхню кришки 6 в закритому положенні, як показано на фіг.1. Манжета 21 містить передню стінку 22, паралельну внутрішній поверхні відповідної меншої бічної стінки 11 і сполучену з нею, і дві бічні стінки 23, кожна з яких паралельна внутрішній поверхні відповідної більшої бічної стінки 12 і сполучена з нею. Більш конкретно, кожна бічна стінка 23 манжети 21 містить плоску дільницю 24, сполучену з внутрішньою поверхнею плоскої центральної дільниці 15 відповідної більшій бічній стінці 12 і зігнена дільниця 25, яка має таку ж форму, як внутрішня - поверхня бічної стрічки 16 відповідної більшій бічній стінці 12 і проходить в контакті з нею для з'єднання дільниці 24 зі стінкою 22. Кожна зігнена дільниця 25 заздалегідь ослаблена всередині за допомогою подовжніх ослаблених ліній 26, ідентичних з подовжніми ослабленими лініями 17 бічних стрічок 16, так щоб згинати назовні, як бічні стрічки 16. Кожна зігнена дільниця 25 має подовжню щілину 27, утворюючу, відомим образом, затримуюче вушко 28, яке діє разом з внутрішньою поверхнею кришки 6 для утримання кришки 6 в закритому положенні із заданим зусиллям. У ще одному варіанті виконання, показаному на фіг.9 і 10, кожна велика бічна стінка 12 має опуклий назовні профіль, що безперервно згинається по все більшій бічній стінці 12. На відміну від плоскої центральної дільниці і двох зігнених бічних стрічок, як у варіантах виконання, показаних на фіг.2, 5, 7, кожна велика бічна стінка 12 містить одну повністю зігнену поверхню. Як показано на фіг. 4, пачка, показана на фіг. 1, 2, утворена з відповідної плоскої заготівлі 29, яка, по суті, має форму подовженого прямокутника, і частині якої позначені, де можливо, при використанні тих же позицій, з верхнім індексом, що і для відповідних частин пачки 1. Заготівля 29 містить центральну подовжню вісь 30, центральну поперечну вісь 31, перпендикулярну осі 30, дві заздалегідь утворені подовжні лінії 32, 33 згину, які розділяють заготівлю на центральну подовжню смугу 34, і дві бічних подовжні смуги 35. Смуги 34, 35 перерізаються декількома заздалегідь утвореними поперечними лініями 36, 37, 38, 39 згину, які розділяють центральну смугу на стінку 9', що проходить між зовнішнім краєм заготівлі 29 і лінією 36, стінку 12і, що проходить між лініями 36, 37, стінку 10', що проходить між лініями 37, 38, стінку 12", що проходить між лініями 38, 39 і ідентичну стінку 12' і стінку 9", що проходить між лінією 39 і зовнішнім краєм заготівлі 29 і ідентичну стінці 9'. Кожна стінка 12', 12" містить плоску центральну дільницю 15' і дві подовжні бічні стрічки 16', розташовані на кожній стороні центральної дільниці 15', причому кожна стінка 12', 12" містить внутрішню дільницю 40 (тобто, контактуючу центральну дільницю 15'), заздалегідь ослаблену подовжніми ослабленими лініями 17, і гладку зовнішню дільницю 41, що проходить вздовж відповідної заздалегідь утвореної лінії згину 32, 33. Кожна стінка 12', 12" має два подовжні бічних крила 1Г, 11", розташованих на відповідних бічних смугах 35 на кожній стороні стінки 12', 12" і відділених від стінки 12', 12" відповідними подовжніми лініями 32 і 33. Кожне крило 11' стінки 12' має два прямокутних подовжніх виступи 42, розташованих на протилежних кінцях крила 11' і вирівняних подовжньо один з одним. Виступи 42 двох крил 11' вирівняні поперечно на кожній стороні стінки 9' і стінки 10'. Кожний виступ 42 має подовжній розмір, менше (або, загалом, що не перевищує) мінімального подовжнього розміру відповідної проміжної стінки 9' або 10' і поперечного розміру менше (або, загалом, що не перевищує) поперечного розміру відповідного бічного крила 11'. У процесі формування пачки 1 стінка 9' і стінка 9" накладаються одна на одну і склеюються з утворенням верхньої торцевої стінки 9 пачки 1, кожне бічне крило 11' і відповідне бічне крило 11" накладаються одне на одне і склеюються з утворенням відповідної меншої бічної стінки 11 пачки 1 і кожний виступ 42 згинається прямо відносно відповідного бічного крила 11' і накладається на внутрішню поверхню відповідної стінки 9' або 10' або склеюється з нею з утворенням внутрішньої дільниці відповідної торцевої стійки 9 або 10 пачки 1. Кожна стінка 9', 9" містить додаткову заздалегідь утворену лінію 43 згину, утворюючу, при використанні, шарнір 7 кришки 6. Для утворення кінця 5, що відділяє нижній чашоподібний контейнер 4 від верхньої кришки 6, заготівля 29 містить дві розділові лінії 44 (показані пунктирними лініями на фіг.4), дві подовжні заздалегідь утворені лінії 43 згину. Дві розділові лінії 44 є симетричними відносно поперечної осі 31 заготівлі 29, так що дві заздалегідь утворені подовжні лінії 43 згину вирівняні подовжньо одна з одною. Загалом, заготівлю 29 розрізають вздовж розділових ліній 44 перед формуванням пачки 1 для відділення нижнього чашоподібного контейнера 4 від верхньої кришки 6 або заготівлю 29 заздалегідь ослабляють шляхом часткового розрізання вздовж розділових ліній 44 перед формуванням пачки 1, і верхня кришка 6 відділяється від нижнього чашоподібного контейнера 4 споживачем при першому відкриванні пачки 1. Як показано на фіг.4, перша розділова лінія 44 проходить через стінку 12' і відповідне бічне крило 11' від одного кінця відповідної заздалегідь утвореної лінії 43 згину до зовнішнього краю бічного крила 11', а друга розділова лінія 44 проходить через стінку 12" і відповідне бічне крило 11" від одного кінця відповідної заздалегідь утвореної лінії 43 згину до зовнішнього краю бічного крила 11". Кожна розділова лінія 44 проходить через відповідну стінку 12', 12" в похилому напрямі відносно як подовжньої осі 30, так і поперечної осі 31, і проходить через відповідне бічне крило 11', 11" в напрямі, перпендикулярному подовжній осі 30 і паралельному поперечної осі 31. Фіг.4 також показує манжету 21 суцільною лінією в сплощеній конфігурації і пунктирними лініями в кінцевому положенні відносно заготівлі 29. Загалом, при використанні манжета 21 згинається U-образно навколо групи 2 сигарет 31 контактує із заготівлею 29 при згинанні заготівлі 29 навколо групи 2. Один спосіб формування пачки 1 з плоскої заготівлі 29 описаний нижче. Переважно, заготівля 29, щонайменше, частково гумованої відомим образом, поки залишається плоскою, група 2 сигарет З, вже забезпечена манжетою 21, складеною U-образно, потім вміщується на внутрішню поверхню заготівлі 29, відповідну стінці 12і, виступи 42 згинаються прямо відносно відповідних бічних крил 11',. які, в свою чергу, згинаються прямо відносно стінки 12і, на групу 2, стінки 12', 12" і 10' згинаються U-образно навколо групи 2, стінки 9\ 9" згинаються прямо, одна понад іншої з утворенням верхньої торцевої стінки 9 і, нарешті, крила 11" згинаються прямо відносно стінки 12" на крила 11' для формування пачки 1. У ще одному варіанті виконання, показаному на фіг. 5, шарнір 7 кришки 6 розташований на меншій бічній стінці 11, перпендикулярний центральним дільницям 15 великих бічних стінок 12 і паралельний меншим бічним стінкам 11. Кришка 6 введе в дію всю верхню дільницю пачки 1 і містить всю верхню торцеву стінку 9, верхню дільницю однієї меншої бічної стінки 11 і дві, по суті, прямокутних дільниці великих бічних стінок 12. Пачка 1, показана на фіг.5, утворена із заготівлі 29а і манжети 21а, показаної на фіг.6, яка відрізняється від заготівлі 29 і манжети 21, показаної на фіг. 4, описаних вище, тільки розташуванням і формою заздалегідь утворених ліній 43 згину і розділових ліній 44 і розміром манжети 21а. Як показано на фіг.6, одне крило 11' і одне крило 11" вирівняне подовжньо одне з одним, кожне крило 11', 11" містить поперечну заздалегідь утворену лінію 43 а згину, утворюючу, при використанні, шарнір 7 кришки 6. Перша поперечна розділова лінія проходить через стінку 12' і відповідне крило 11' від одного кінця відповідної заздалегідь утвореної лінії 43а згину до зовнішнього краю бічного крила 11'. Друга поперечна розділова лінія 44а проходить через стінку 12" і відповідне бічне крило 11" від одного кінця відповідної заздалегідь утвореної лінії 43а згину до зовнішнього краю бічного крила 11". У ще одному варіанті виконання, показаному на фіг.1, шарнір 7 кришки 6 розташований на меншій бічній стінці 11, перпендикулярний центральним дільницям 15 великих бічних стінок 12 і паралельний меншим бічним стінкам 11, Кришка 6 введе в дію бічну дільницю верхньої дільниці пачки 1 і містить дільницю верхньої торцевої стінки 9, верхню дільницю однієї меншої бічної стінки 11 і дві, по суті, трикутних дільниці великих бічних стінок 12. Пачка, показана на фіг. 7, утворена із заготівлі 29Ь і манжети 21Ь, показаної на фіг.8, яка відрізняється від заготівлі 29 і манжети 21, показаної на фіг.4, описаних вище, тільки розташуванням і формою заздалегідь утворених лінією 43 згину і розділових ліній 44 і розміром манжети 21Ь. Як показано на фіг. 8, одне крило 11' і одне крило 11" вирівняні подовжньо один з одним, кожне крило 11', 11" містить поперечну заздалегідь утворену лінію 43b згину, при використанні утворюючу шарнір 7 кришки 6. Перша розділова лінія 44Ь проходить через стінку 12' і вздовж стінки 9' від одного кінця відповідної заздалегідь утвореної лінії згину 43b до зовнішнього краю стінки 9'. Друга розділова лінія 44b проходить через стінку 12" і вздовж стінки 9" від одного кінця відповідної заздалегідь утвореної лінії 43b згину до зовнішнього краю стінки 9", Кожна розділова лінія 44b проходить через відповідну стінку 12', 12" в похилому напрямі відносно як подовжньої осі 30, так і поперечної осі 31, і проходить через відповідну стінку 9', 9" в напрямі, паралельному подовжній осі 30 і перпендикулярному поперечній осі 31. Отже, шарнір 7 кришки 6 розташований або на верхньої торцевій стінці 9 (варіанти виконання, показані на фіг.2, 9), або на меншій бічній стінці 11 (варіанти виконання, показані на фіг.5, 7), тобто на плоских стінках. Розташування шарніра 7 на плоскій стінці особливо переважне, оскільки шарнір 7, по суті, не зазнає деформації при нанесенні прозорої обгортки і є загалом більш міцним, оскільки на відміну від зігненої стінки, утвореної з плоскої картонної заготівлі, плоска стінка, по суті, не зазнає внутрішніх напружень.
