Ароматизована пачка з відкидною кришкою (варіанти)

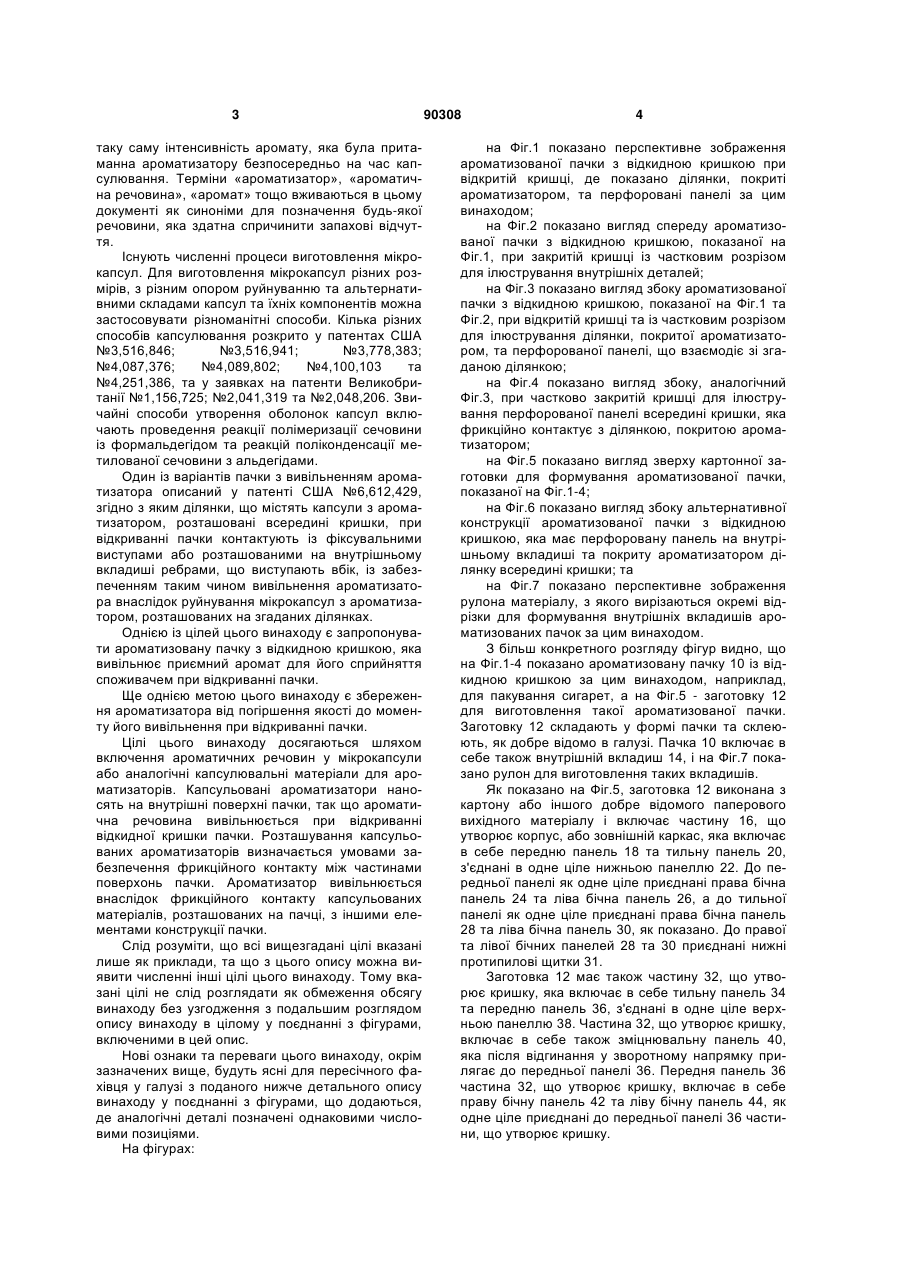

1. Пачка з відкидною кришкою, яка включає в себе нижній корпус пачки та верхню кришку, приєднану до нижнього корпусу з можливістю поворотного переміщення між відкритим та закритим положеннями, причому кришка включає в себе передню, верхню, тильну та протилежні бічні стінки, вкладиш, розташований всередині нижнього корпусу пачки, який виступає вгору з нижнього корпусу, причому вкладиш має передню та протилежні бічні стінки, поверхні з мікрокапсульованим ароматизатором на зовнішніх боках протилежних бічних стінок вкладиша та шорсткі перфораційні отвори з внутрішнього боку протилежних бічних стінок кришки, причому поверхні з мікрокапсульованим ароматизатором руйнуються під дією шорстких перфораційних отворів при відкриванні кришки для вивільнення ароматизатора при такому відкриванні. 2. Пачка з відкидною кришкою за п.1, яка додатково включає в себе поверхню з мікрокапсульованим ароматизатором на внутрішньому боці передньої стінки кришки та виступні елементи у верхній частині передньої стінки вкладиша, виконані та роз C2 2 (11) 1 3 таку саму інтенсивність аромату, яка була притаманна ароматизатору безпосередньо на час капсулювання. Терміни «ароматизатор», «ароматична речовина», «аромат» тощо вживаються в цьому документі як синоніми для позначення будь-якої речовини, яка здатна спричинити запахові відчуття. Існують численні процеси виготовлення мікрокапсул. Для виготовлення мікрокапсул різних розмірів, з різним опором руйнуванню та альтернативними складами капсул та їхніх компонентів можна застосовувати різноманітні способи. Кілька різних способів капсулювання розкрито у патентах США №3,516,846; №3,516,941; №3,778,383; №4,087,376; №4,089,802; №4,100,103 та №4,251,386, та у заявках на патенти Великобританії №1,156,725; №2,041,319 та №2,048,206. Звичайні способи утворення оболонок капсул включають проведення реакції полімеризації сечовини із формальдегідом та реакцій поліконденсації метилованої сечовини з альдегідами. Один із варіантів пачки з вивільненням ароматизатора описаний у патенті США №6,612,429, згідно з яким ділянки, що містять капсули з ароматизатором, розташовані всередині кришки, при відкриванні пачки контактують із фіксувальними виступами або розташованими на внутрішньому вкладиші ребрами, що виступають вбік, із забезпеченням таким чином вивільнення ароматизатора внаслідок руйнування мікрокапсул з ароматизатором, розташованих на згаданих ділянках. Однією із цілей цього винаходу є запропонувати ароматизовану пачку з відкидною кришкою, яка вивільнює приємний аромат для його сприйняття споживачем при відкриванні пачки. Ще однією метою цього винаходу є збереження ароматизатора від погіршення якості до моменту його вивільнення при відкриванні пачки. Цілі цього винаходу досягаються шляхом включення ароматичних речовин у мікрокапсули або аналогічні капсулювальні матеріали для ароматизаторів. Капсульовані ароматизатори наносять на внутрішні поверхні пачки, так що ароматична речовина вивільнюється при відкриванні відкидної кришки пачки. Розташування капсульованих ароматизаторів визначається умовами забезпечення фрикційного контакту між частинами поверхонь пачки. Ароматизатор вивільнюється внаслідок фрикційного контакту капсульованих матеріалів, розташованих на пачці, з іншими елементами конструкції пачки. Слід розуміти, що всі вищезгадані цілі вказані лише як приклади, та що з цього опису можна виявити численні інші цілі цього винаходу. Тому вказані цілі не слід розглядати як обмеження обсягу винаходу без узгодження з подальшим розглядом опису винаходу в цілому у поєднанні з фігурами, включеними в цей опис. Нові ознаки та переваги цього винаходу, окрім зазначених вище, будуть ясні для пересічного фахівця у галузі з поданого нижче детального опису винаходу у поєднанні з фігурами, що додаються, де аналогічні деталі позначені однаковими числовими позиціями. На фігурах: 90308 4 на Фіг.1 показано перспективне зображення ароматизованої пачки з відкидною кришкою при відкритій кришці, де показано ділянки, покриті ароматизатором, та перфоровані панелі за цим винаходом; на Фіг.2 показано вигляд спереду ароматизованої пачки з відкидною кришкою, показаної на Фіг.1, при закритій кришці із частковим розрізом для ілюстрування внутрішніх деталей; на Фіг.3 показано вигляд збоку ароматизованої пачки з відкидною кришкою, показаної на Фіг.1 та Фіг.2, при відкритій кришці та із частковим розрізом для ілюстрування ділянки, покритої ароматизатором, та перфорованої панелі, що взаємодіє зі згаданою ділянкою; на Фіг.4 показано вигляд збоку, аналогічний Фіг.3, при частково закритій кришці для ілюстрування перфорованої панелі всередині кришки, яка фрикційно контактує з ділянкою, покритою ароматизатором; на Фіг.5 показано вигляд зверху картонної заготовки для формування ароматизованої пачки, показаної на Фіг.1-4; на Фіг.6 показано вигляд збоку альтернативної конструкції ароматизованої пачки з відкидною кришкою, яка має перфоровану панель на внутрішньому вкладиші та покриту ароматизатором ділянку всередині кришки; та на Фіг.7 показано перспективне зображення рулона матеріалу, з якого вирізаються окремі відрізки для формування внутрішніх вкладишів ароматизованих пачок за цим винаходом. З більш конкретного розгляду фігур видно, що на Фіг.1-4 показано ароматизовану пачку 10 із відкидною кришкою за цим винаходом, наприклад, для пакування сигарет, а на Фіг.5 - заготовку 12 для виготовлення такої ароматизованої пачки. Заготовку 12 складають у формі пачки та склеюють, як добре відомо в галузі. Пачка 10 включає в себе також внутрішній вкладиш 14, і на Фіг.7 показано рулон для виготовлення таких вкладишів. Як показано на Фіг.5, заготовка 12 виконана з картону або іншого добре відомого паперового вихідного матеріалу і включає частину 16, що утворює корпус, або зовнішній каркас, яка включає в себе передню панель 18 та тильну панель 20, з'єднані в одне ціле нижньою панеллю 22. До передньої панелі як одне ціле приєднані права бічна панель 24 та ліва бічна панель 26, а до тильної панелі як одне ціле приєднані права бічна панель 28 та ліва бічна панель 30, як показано. До правої та лівої бічних панелей 28 та 30 приєднані нижні протипилові щитки 31. Заготовка 12 має також частину 32, що утворює кришку, яка включає в себе тильну панель 34 та передню панель 36, з'єднані в одне ціле верхньою панеллю 38. Частина 32, що утворює кришку, включає в себе також зміцнювальну панель 40, яка після відгинання у зворотному напрямку прилягає до передньої панелі 36. Передня панель 36 частина 32, що утворює кришку, включає в себе праву бічну панель 42 та ліву бічну панель 44, як одне ціле приєднані до передньої панелі 36 частини, що утворює кришку. 5 До тильної панелі 34 частини 32, що утворює кришку, як одне ціле приєднані права та ліва бічні панелі 46, 48, відповідно. Протипилові щитки 50, 52 кришки, які прилягають до бічних панелей 46, 48, призначені для ущільнення кромок між верхньою панеллю 38 та бічними панелями частини, що утворює кришку. Ці протипилові щитки також зміцнюють верхню панель 38 кришки. Між бічними панелями 28, 30 частину 16, що утворює корпус, та бічними панелями 46, 48 частини 32, що утворює кришку, виконано лінії розрізу 54 під кутом 45° або під іншим придатним для цієї мети кутом. Лінії 54 розрізу стикаються з лінією 56 згину між частинами, що утворюють корпус та кришку, навколо якої повертається кришка зібраної сигаретної пачки 10 відносно корпусу пачки. Лінії 54 розрізу уможливлюють таке повертання. Відповідно до варіанта здійснення винаходу, показаного на Фіг.1-5, як права, так і ліва бічні панелі 46, 48 частини 32, що утворює кришку, включає в себе множину перфораційних отворів 60, виконаних у напрямі від тильної до передньої поверхонь цих панелей. Передня поверхня кожної з бічних панелей 46, 48, як показано на Фіг.5, являє собою шорстку поверхню, яка при відкриванні пачки 10 фрикційно взаємодіє з покритими ароматизатором ділянками кришки для вивільнення ароматизатора, як детально описано нижче. Як вказано вище, кожна пачка 10 містить внутрішній вкладиш 14, який включає в себе передню панель 62 та праву й ліву бічні панелі 64, 66, розташовані всередині частини 16, що утворює корпус, пачки. Зовнішня поверхня кожної з бічних панелей 64, 66 вкладиша включає в себе ароматизувальне покриття 68 з мікрокапсульованими ароматизувальними речовинами, як описано в цьому документі. Відповідно, при першому відкриванні зібраної пачки перфораційні отвори 60 на кожній з бічних панелей 46, 48 частини 32, що утворює кришку, які утворюють шорстку поверхню, фрикційно контактують з ароматизувальним покриттям 68 на зовнішній поверхні бічних панелей вкладиша, забезпечуючи таким чином руйнування мікрокапсульованого матеріалу та вивільнення аромату для його сприйняття споживачем. Потім вивільнення ароматизатора продовжується при кожному закриванні та повторному відкриванні пачки, але з меншою інтенсивністю. Зміцнювальна панель 40 частину 32, що утворює кришку, пачки 10 також включає в себе кілька ділянок ароматизувального покриття 70 на відкритій (зсередини кришки) поверхні панелі 40. Панель 40 знаходиться в контакті з передньою панеллю 36, причому ділянки 70 з ароматизувальним покриттям розташовані всередині кришки за передньою панеллю. Верхні крайні частини 72 передньої панелі 62 вкладиша 14 при відкриванні пачки фрикційно контактують з ароматизувальними ділянками, таким чином забезпечуючи вивільнення аромату для його сприйняття споживачем шляхом руйнування мікрокапсул з ароматизувальними речовинами. На Фіг.6 показано альтернативний варіант здійснення винаходу, аналогічний пачці, показаній на Фіг.1-5, однак пачка 10', показана на Фіг.6, 90308 6 включає в себе перфораційні отвори 60 на зовнішніх поверхнях бічних панелей 64, 66 вкладиша 14. Ароматизувальне покриття 68 міститься на внутрішніх поверхнях правої та лівої бічних панелей 46, 48 частини 32, що утворює кришку. Відповідно, при відкриванні пачки 10' шорстка перфорована ділянка поверхні вкладиша фрикційно контактує з ароматизувальним покриттям, що міститься всередині кришки, вивільнюючи таким чином капсульований ароматизатор. Крім того, передня панель 62 вкладиша також включає в себе фіксувальні виступи 74, що простягаються назовні та фрикційно контактують із внутрішньою ароматизованою поверхнею 68 панелей 46, 48 кришки, сприяючи вивільненню ароматизатора з капсул. Нормально ці фіксувальні виступи забезпечують утримання кришки в закритому положенні, але в даному разі вони діють також як засоби для руйнування мікрокапсул з вивільненням ароматизатора. Мікрокапсули, які містять ароматизатор з обраним запахом, виробляються та можуть постачатися певними фірмами, наприклад, фірмою Arcade, Inc. (Чаттануга, штат Теннессі). Прикладами потенціальних ароматизувальних речовин для капсулювання можуть бути перцева м'ята та речовини із запахом смаженого. Однак можна капсулювати майже будь-яке ароматичне масло за умови, що воно відповідає певним основним технологічним вимогам, наприклад, має гідрофобні властивості. Для покривання ароматичних масел та утворення мікрокапсул після полімеризації можна застосовувати полімер поліоксиметиленсечовини. Діаметр мікрокапсул може варіювати від приблизно 10мкм до приблизно 40мкм. Мікрокапсули можна одержувати у вигляді вологого осаду на фільтрі, який можна змішувати з водою для одержання суспензії типу «друкарської фарби». Розчинники не застосовуються у комбінації з осадом, оскільки вони можуть розчиняти полімерну оболонку, яка охоплює мікрокапсульований ароматизатор. Придатну для друкування суспензію можна одержувати з різними концентраціями, залежно від умов та способів друкування. Наприклад, суспензію консистенції, придатної для глибокого друку, одержують при концентрації вологого осаду 50-60%. При експлуатації преса для глибокого друку 40кг суспензії з концентрацією 50% може вистачити для друкування приблизно 1 мільйона заготовок для коробок. Суспензії з мікрокапсулами можна застосовувати також у процесах шовкотрафаретного друку. Таким чином, пропонується пачка з відкидною кришкою, на яку нанесена фарба з мікрокапсульованим ароматичним маслом так, що при відкриванні кришки споживачем має місце фрикційний контакт між покритою поверхнею та іншими поверхнями пачки. При фрикційному контакті мікрокапсули руйнуються, вивільнюючи ароматизатор для його сприйняття споживачем. Для фахівця у галузі зрозуміло, що цей винахід можна здійснювати за варіантами, відмінними від описаних варіантів, які подано тільки з метою ілюстрування, але не обмеження обсягу винаходу, який визначається тільки поданою нижче формулою винаходу. 7 90308 Поданий вище детальний опис винаходу призначений, головним чином, для ясності розуміння, і з нього не випливають необов'язкові обмеження модифікаціями, які стають очевидними для фахів Комп’ютерна верстка Н. Лиcенко 8 ців у галузі при ознайомленні з цим описом та можуть бути реалізовані без відходу від суті винаходу або обсягу формули винаходу, що додається. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
