Електронагрівна курильна система

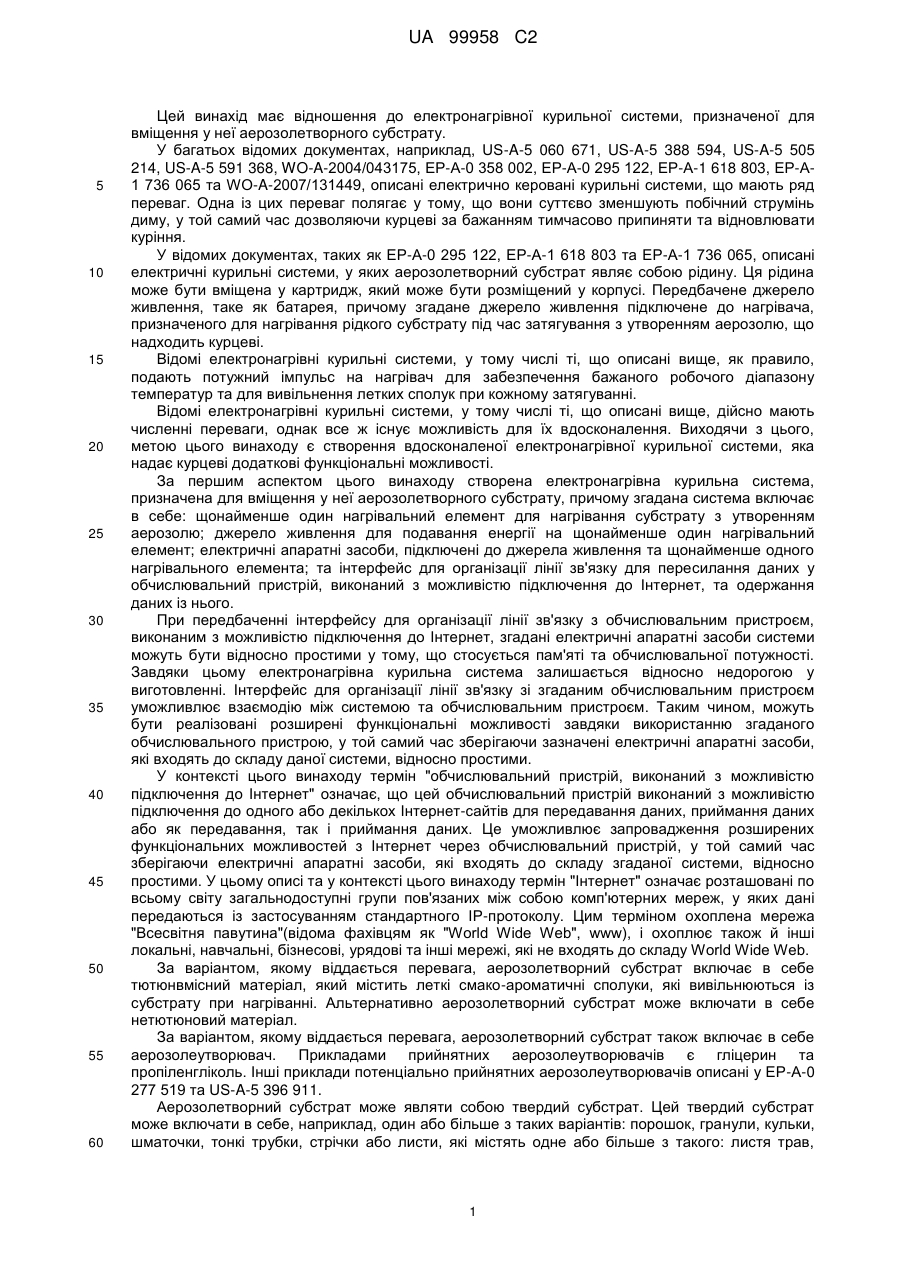

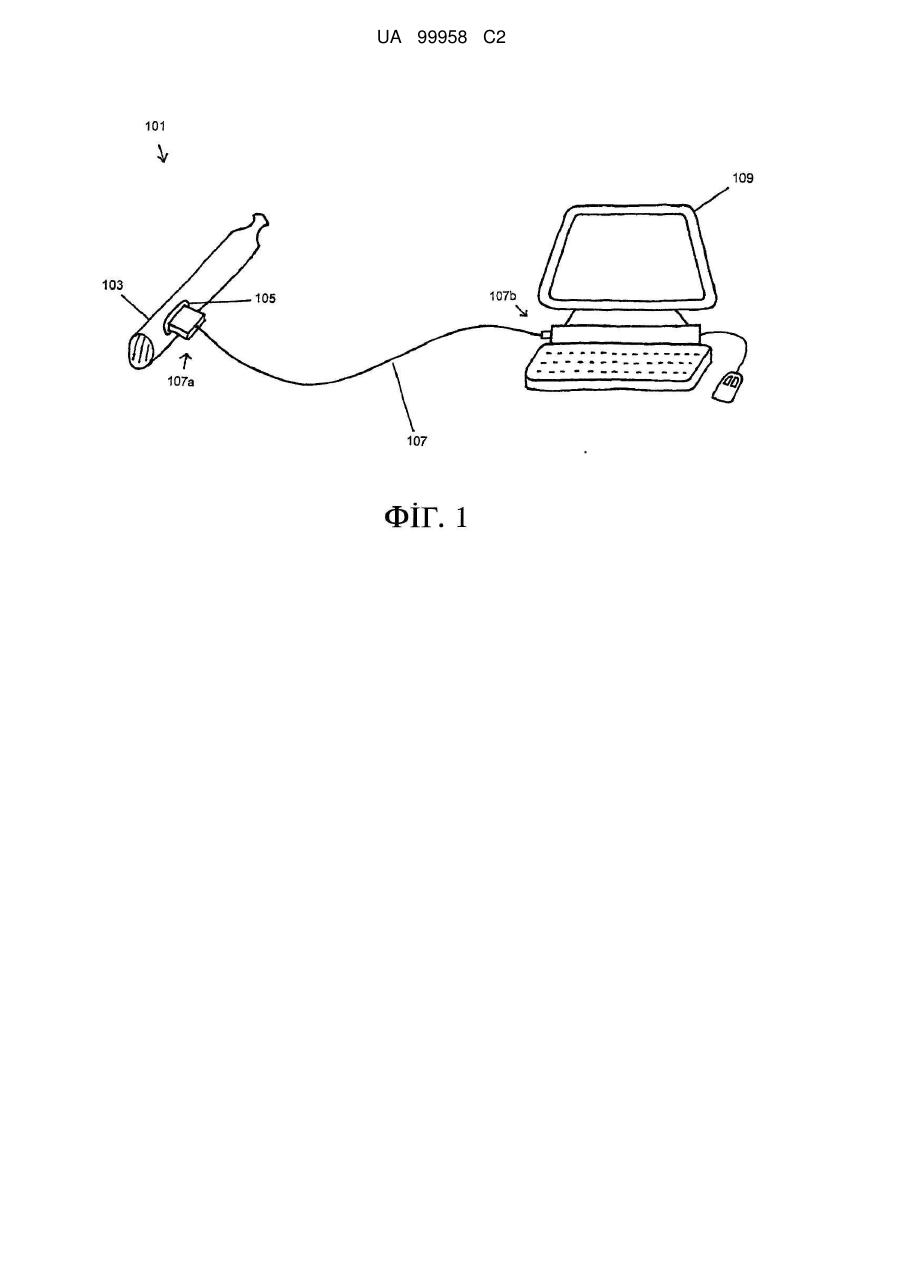

Реферат: Заявлена електронагрівна курильна система для вміщення у неї аерозолетворного субстрату включає щонайменше один нагрівальний елемент для нагрівання субстрату з утворенням аерозолю, джерело живлення для подавання енергії на щонайменше один нагрівальний елемент, електричні апаратні засоби, підключені до джерела живлення та щонайменше одного нагрівального елемента, та інтерфейс для організації лінії зв'язку для пересилання даних у обчислювальний пристрій, виконаний з можливістю підключення до Інтернету, та одержання даних із нього. UA 99958 C2 (12) UA 99958 C2 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до електронагрівної курильної системи, призначеної для вміщення у неї аерозолетворного субстрату. У багатьох відомих документах, наприклад, US-A-5 060 671, US-A-5 388 594, US-A-5 505 214, US-A-5 591 368, WO-A-2004/043175, ЕР-А-0 358 002, ЕР-А-0 295 122, ЕР-А-1 618 803, ЕР-А1 736 065 та WO-A-2007/131449, описані електрично керовані курильні системи, що мають ряд переваг. Одна із цих переваг полягає у тому, що вони суттєво зменшують побічний струмінь диму, у той самий час дозволяючи курцеві за бажанням тимчасово припиняти та відновлювати куріння. У відомих документах, таких як ЕР-А-0 295 122, ЕР-А-1 618 803 та ЕР-А-1 736 065, описані електричні курильні системи, у яких аерозолетворний субстрат являє собою рідину. Ця рідина може бути вміщена у картридж, який може бути розміщений у корпусі. Передбачене джерело живлення, таке як батарея, причому згадане джерело живлення підключене до нагрівача, призначеного для нагрівання рідкого субстрату під час затягування з утворенням аерозолю, що надходить курцеві. Відомі електронагрівні курильні системи, у тому числі ті, що описані вище, як правило, подають потужний імпульс на нагрівач для забезпечення бажаного робочого діапазону температур та для вивільнення летких сполук при кожному затягуванні. Відомі електронагрівні курильні системи, у тому числі ті, що описані вище, дійсно мають численні переваги, однак все ж існує можливість для їх вдосконалення. Виходячи з цього, метою цього винаходу є створення вдосконаленої електронагрівної курильної системи, яка надає курцеві додаткові функціональні можливості. За першим аспектом цього винаходу створена електронагрівна курильна система, призначена для вміщення у неї аерозолетворного субстрату, причому згадана система включає в себе: щонайменше один нагрівальний елемент для нагрівання субстрату з утворенням аерозолю; джерело живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні апаратні засоби, підключені до джерела живлення та щонайменше одного нагрівального елемента; та інтерфейс для організації лінії зв'язку для пересилання даних у обчислювальний пристрій, виконаний з можливістю підключення до Інтернет, та одержання даних із нього. При передбаченні інтерфейсу для організації лінії зв'язку з обчислювальним пристроєм, виконаним з можливістю підключення до Інтернет, згадані електричні апаратні засоби системи можуть бути відносно простими у тому, що стосується пам'яті та обчислювальної потужності. Завдяки цьому електронагрівна курильна система залишається відносно недорогою у виготовленні. Інтерфейс для організації лінії зв'язку зі згаданим обчислювальним пристроєм уможливлює взаємодію між системою та обчислювальним пристроєм. Таким чином, можуть бути реалізовані розширені функціональні можливості завдяки використанню згаданого обчислювального пристрою, у той самий час зберігаючи зазначені електричні апаратні засоби, які входять до складу даної системи, відносно простими. У контексті цього винаходу термін "обчислювальний пристрій, виконаний з можливістю підключення до Інтернет" означає, що цей обчислювальний пристрій виконаний з можливістю підключення до одного або декількох Інтернет-сайтів для передавання даних, приймання даних або як передавання, так і приймання даних. Це уможливлює запровадження розширених функціональних можливостей з Інтернет через обчислювальний пристрій, у той самий час зберігаючи електричні апаратні засоби, які входять до складу згаданої системи, відносно простими. У цьому описі та у контексті цього винаходу термін "Інтернет" означає розташовані по всьому світу загальнодоступні групи пов'язаних між собою комп'ютерних мереж, у яких дані передаються із застосуванням стандартного IP-протоколу. Цим терміном охоплена мережа "Всесвітня павутина"(відома фахівцям як "World Wide Web", www), і охоплює також й інші локальні, навчальні, бізнесові, урядові та інші мережі, які не входять до складу World Wide Web. За варіантом, якому віддається перевага, аерозолетворний субстрат включає в себе тютюнвмісний матеріал, який містить леткі смако-ароматичні сполуки, які вивільнюються із субстрату при нагріванні. Альтернативно аерозолетворний субстрат може включати в себе нетютюновий матеріал. За варіантом, якому віддається перевага, аерозолетворний субстрат також включає в себе аерозолеутворювач. Прикладами прийнятних аерозолеутворювачів є гліцерин та пропіленгліколь. Інші приклади потенціально прийнятних аерозолеутворювачів описані у ЕР-А-0 277 519 та US-A-5 396 911. Аерозолетворний субстрат може являти собою твердий субстрат. Цей твердий субстрат може включати в себе, наприклад, один або більше з таких варіантів: порошок, гранули, кульки, шматочки, тонкі трубки, стрічки або листи, які містять одне або більше з такого: листя трав, 1 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 60 тютюнове листя, фрагменти тютюнових жилок, відновлений тютюн, гомогенізований тютюн, екструдований тютюн та розпушений тютюн. Твердий субстрат може бути у сипкій формі або може бути наданий у прийнятному контейнері або картриджі. Факультативно твердий субстрат може містити інші тютюнові або нетютюнові леткі смако-ароматичні сполуки, які вивільнюються при нагріванні субстрату. Факультативно твердий субстрат може бути нанесений на термостійкий носій або введений у його масу. Цей носій може мати форму порошку, гранул, кульок, шматочків, тонких трубок, стрічок або листів. Альтернативно носій може являти собою трубчастий носій, що має тонкий шар твердого субстрату, нанесений на його внутрішню поверхню, як описано у US-A-5 505 214, US-A-5 591 368 та US-A-5 388 594, чи на його зовнішню поверхню, або як на внутрішню, так і зовнішню поверхні. Такий трубчастий носій може бути виготовлений, наприклад, із паперу або папероподібного матеріалу, нетканої мати з вуглецевого волокна, легкої металевої сітки з відкритими чарунками, перфорованої металевої фольги або будь-якої іншої термостійкої полімерної матриці. Твердий субстрат може бути нанесений на поверхню носія у формі, наприклад, листа, піни, гелю або суспензії. Твердий субстрат може бути нанесений на всю поверхню носія, або альтернативно може бути нанесений за певною схемою для забезпечення неоднорідного розподілення ароматизатора під час використання. Альтернативно носій може являти собою неткане полотно або пучок волокон, у які введені тютюнові компоненти, такі як компоненти, описані у ЕР-А-0 857 431. Це неткане полотно або пучок волокон можуть включати в себе, наприклад, вуглецеві волокна, природні целюлозні волокна або волокна з похідних целюлози. Альтернативно носій може являти собою принаймні частину нагрівального елемента електронагрівної курильної системи. У таких випадках нагрівальний елемент звичайно викидають після застосування. Наприклад, твердий субстрат можна нанести у вигляді тонкого шару на металеву фольгу або на електрично резистивну основу, як описано у US-A-5 060 671. Аерозолетворний субстрат може являти собою рідкий субстрат. Якщо передбачений рідкий субстрат, то за варіантом, якому віддається перевага, електронагрівна курильна система включає в себе засоби для утримування рідини. Наприклад, рідкий субстрат може утримуватися у контейнері, такому як контейнер, описаний у ЕР-А-0 893 071. Альтернативно або додатково рідкий субстрат може бути абсорбований у пористий матеріал носія, як описано у WO-A2007/066374, ЕР-А-1 736 062, WO-A-2007/131449 та WO-A-2007/131450. Пористий матеріал носія може бути виготовлений з будь-якої прийнятної пробки або речовини з властивістю абсорбента, наприклад, зі спіненого металу або пластику, поліпропілену, терилену, нейлонових волокон або кераміки. Рідкий субстрат може утримуватися у пористому матеріалі носія перед використанням електронагрівної курильної системи, або альтернативно матеріал рідкого субстрату може бути вивільнений у пористий матеріал носія під час використання або безпосередньо перед ним. Наприклад, рідкий субстрат може перебувати у капсулі, такій як капсула, описана у WO-A-2007/077167. Оболонка капсули за варіантом, якому віддається перевага, плавиться при нагріванні та вивільнює рідкий субстрат у пористий матеріал носія. Факультативно капсула може вміщувати твердий матеріал у комбінації з рідиною. Якщо аерозолетворний субстрат являє собою рідкий субстрат, то електронагрівна курильна система може також включати в себе засоби для нагрівання невеликої кількості рідини за один раз. Ці засоби для нагрівання невеликої кількості рідини за один раз можуть включати в себе, наприклад, канал для рідини, сполучений з рідким субстратом, як описано у ЕР-А-0 893 071. Рідкий субстрат, як правило, надходитиме у цей канал для рідини під дією капілярних сил. Нагрівальний елемент за варіантом, якому віддається перевага, виконаний так, що під час використання нагрівається та випаровується лише невелика кількість рідкого субстрату усередині каналу для рідини, а не рідина з контейнера. Якщо аерозолетворний субстрат являє собою рідкий субстрат, то електронагрівна курильна система альтернативно або додатково може також включати в себе розпилювач, який знаходиться в контакті із джерелом рідкого субстрату та включає в себе щонайменше один нагрівальний елемент. Крім нагрівального елемента, розпилювач може включати в себе один або декілька електромеханічних елементів, таких як п'єзоелектричні елементи. Додатково або альтернативно розпилювач може включати в себе також елементи, що використовують електростатичні, електромагнітні або пневматичні принципи дії. Електронагрівна курильна система може також додатково включати в себе конденсаційну камеру. Аерозолетворний субстрат альтернативно може являти собою субстрат будь-якого іншого виду, наприклад, газоподібний субстрат, або будь-яку комбінацію субстратів різних видів. Під час роботи цей субстрат може бути повністю розташований усередині електронагрівної 2 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 курильної системи. У цьому випадку споживач може затягуватися через частину електронагрівної курильної системи, що вставляється в рот. Альтернативно під час роботи субстрат може бути частково розташований усередині електронагрівної курильної системи. У цьому випадку субстрат може утворювати частину окремого виробу, а споживач може затягуватися безпосередньо через згаданий окремий виріб. Згаданий щонайменше один нагрівальний елемент може являти собою один-єдиний нагрівальний елемент. Альтернативно згаданий щонайменше один нагрівальний елемент може являти собою декілька нагрівальних елементів. Нагрівальний елемент або нагрівальні елементи можуть бути виконані так, щоб найбільш ефективно нагрівати аерозолетворний субстрат. За варіантом, якому віддається перевага, щонайменше один нагрівальний елемент містить електрично резистивний матеріал. Прийнятні електрично резистивні матеріали включають, але без обмеження ними: напівпровідники, такі як легована кераміка, електропровідна кераміка (така як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, сплави металів та композиційні матеріали, виготовлені з певного керамічного матеріалу та певного металічного матеріалу. Такі композиційні матеріали можуть включати леговану або нелеговану кераміку. До прикладів прийнятної легованої кераміки належать леговані карбіди кремнію. До прикладів прийнятних металів належать титан, цирконій, тантал та метали платинової групи. До прикладів прийнятних сплавів металів належать нержавіюча сталь, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець- та залізовмісні сплави, а також жаростійкі сплави на основі нікелю, заліза, кобальту, нержавіючої сталі, сплаву Timetal® та сплавів на основі заліза, марганцю та алюмінію. У композиційних матеріалах електрично резистивний матеріал, залежно від кінетики передавання енергії та потрібних зовнішніх фізико-хімічних властивостей, може бути факультативно введений в ізолювальний матеріал, вміщений у капсули з ізолювального матеріалу або покритий ізолювальним матеріалом чи навпаки. Приклади прийнятних композиційних нагрівальних елементів описані у US-A-5 498 855, WO-A-03/095688 та US-A-5 514 630. Альтернативно щонайменше один нагрівальний елемент може включати інфрачервоний нагрівальний елемент, фотонне джерело, як, наприклад, розкрито у US-A-5 934 289, або індуктивний нагрівальний елемент, як, наприклад, розкрито у US-A-5 613 505. Щонайменше один нагрівальний елемент може бути виконаний у будь-якій прийнятній формі. Наприклад, щонайменше один нагрівальний елемент може бути виконаний у формі нагрівальної пластини, такої як пластини, описані у US-A-5 388 594, US-A-5 591 368 та US-A-5 505 214. Альтернативно щонайменше один нагрівальний елемент може бути виконаний у вигляді оболонки або субстрату з частинами, що мають різну електропровідність, як описано у ЕР-А-1 128 741, або електрично резистивної металевої трубки, як описано у WO-A-2007/066374. Якщо аерозолетворний субстрат являє собою рідину, вміщену всередину контейнера, то цей контейнер може включати в себе нагрівальний елемент, який викидають після застосування. Альтернативно можуть бути також прийнятними одна або більше нагрівальних голок або стрижнів, які проходять через середину аерозолетворного субстрату, як описано у KR-A100636287 та JP-A-2006320286. Альтернативно щонайменше один нагрівальний елемент може являти собою дисковий (торцевий) нагрівач або комбінацію дискового нагрівача з нагрівальними голками або стрижнями. Інші альтернативи включають в себе нагрівальний дріт або нитку розжарення, наприклад, із дроту, виготовленого з Ni-Cr, платини, вольфраму або сплавів, такого як дріт, описаний у ЕР-А1 736 065, або нагрівальну пластину. Факультативно нагрівальний елемент може бути нанесений ззовні або зсередини на жорсткий матеріал основи. Щонайменше один нагрівальний елемент може включати в себе теплопоглинач, або тепловий акумулятор, який містить матеріал, здатний поглинати та зберігати тепло, а згодом вивільнювати тепло у аерозолетворний субстрат. Прийнятні теплопоглиначі описані у ЕР-0 857 431, US-A-2006/118128 та WO-A-2008/015441. Теплопоглинач може бути виготовлений з будьякого прийнятного матеріалу, такого як прийнятний метал або керамічний матеріал. За варіантом, якому віддається перевага, цей матеріал має високу теплоємність (матеріал, здатний до зберігання суттєвої кількості тепла), або являє собою матеріал, здатний поглинати та згодом вивільнювати тепло у зворотному процесі, такому як високотемпературне фазове перетворення. Здатні до зберігання суттєвої кількості тепла матеріали включають силікагель, окис алюмінію, вуглець, скляні мати, скловолокно, мінерали, метали або сплави, такі як алюміній, срібло або свинець та целюлозні матеріали, такі як папір. До інших прийнятних матеріалів, які вивільнюють тепло шляхом зворотного фазового перетворення, належать 3 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 60 парафін, ацетат натрію, нафталін, віск, поліетиленоксид, метали, солі металів, суміші евтектичних солей або сплави. Теплопоглинач, або тепловий акумулятор, може бути таким, що він перебуває у безпосередньому контакті з аерозолетворним субстратом та може передавати збережене тепло безпосередньо до субстрату, як описано у ЕР-А-0 857 431. Альтернативно тепло, збережене у теплопоглиначі, або тепловому акумуляторі, може бути передане до аерозолетворного субстрату за допомогою теплопровідника, такого як металева трубка, як описано у WO-A2008/015441. Щонайменше один нагрівальний елемент може нагрівати аерозолетворний субстрат за допомогою теплопровідності. Нагрівальний елемент може перебувати принаймні частково у контакті з субстратом або носієм, на який цей субстрат нанесений. Альтернативно тепло від нагрівального елемента може передаватися на субстрат за допомогою теплопровідного елемента. Альтернативно щонайменше один нагрівальний елемент може передавати тепло повітрю, що надходить із навколишнього середовища та просмоктується через електронагрівну курильну систему під час використання. Воно у свою чергу нагріває аерозолетворний субстрат за рахунок конвекції. Повітря з навколишнього середовища може бути нагріте перед пропусканням через аерозолетворний субстрат, як описано у WO-A-2007/066374. Якщо аерозолетворний субстрат являє собою рідкий субстрат, то повітря з навколишнього середовища альтернативно може бути спочатку пропущено через субстрат, а потім нагріте, як описано у WO-A-2007/078273. У першому варіанті здійснення джерело живлення для подавання енергії на щонайменше один нагрівальний елемент включає в себе елемент живлення у складі електронагрівної курильної системи. У цьому випадку джерело живлення може являти собою іонно-літієву батарею або одну з її видозмін, наприклад, іонно-літієву полімерну батарею. Альтернативно джерело живлення може являти собою нікель-металогідридну батарею, нікель-кадмієву батарею або паливний елемент. У цьому випадку за варіантом, якому віддається перевага, електронагрівна курильна система може використовуватися курцем доти, доки енергію у елементі живлення не вичерпано. За варіантом, якому віддається перевага, елемент живлення є повністю окремим компонентом електронагрівної курильної системи. У другому варіанті здійснення джерело живлення для подавання енергії на щонайменше один нагрівальний елемент включає в себе складові, які заряджаються зовнішньою заряджувальною частиною. Ця зовнішня заряджувальна частина може утворювати частину електронагрівної курильної системи. Наприклад, електронагрівна курильна система може включати в себе частину, яку тримає користувач, та зовнішню заряджувальну частину. Ця зовнішня заряджувальна частина може бути виконана у вигляді док-станції. Або ж ця зовнішня заряджувальна частина може утворювати частину згаданого обчислювального пристрою. У цьому випадку зазначені складові джерела живлення можуть бути заряджені шляхом підключення електронагрівної курильної системи до згаданого обчислювального пристрою через згадану лінію зв'язку. У даному другому варіанті здійснення за варіантом, якому віддається перевага, зазначені складові джерела живлення після зарядження забезпечують енергію на заздалегідь визначену кількість затягувань, після чого ці складові необхідно знов підключати до зовнішньої заряджувальної частини. Прикладом таких прийнятних складових джерела живлення є один або більше конденсаторів чи перезаряджувані батареї. У третьому варіанті здійснення джерело живлення для подавання енергії на щонайменше один нагрівальний елемент включає в себе інтерфейс для підключення до зовнішнього джерела енергії. За варіантом, якому віддається перевага, цей інтерфейс підключений до зовнішнього джерела енергії весь час протягом використання. У цьому третьому варіанті здійснення за варіантом, якому віддається перевага, згаданий інтерфейс буде необхідно підключати до зовнішнього джерела енергії завжди, коли курець бажає використати систему, оскільки за варіантом, якому віддається перевага, у самій системі джерело енергії відсутнє. У цьому третьому варіанті здійснення складові джерела живлення можуть бути підключені до зовнішнього джерела енергії шляхом підключення електронагрівної курильної системи до обчислювального пристрою через лінію зв'язку. Тобто живлення може подаватися на інтерфейс з обчислювального пристрою через лінію зв'язку. Таким чином, у контексті цього винаходу термін "джерело живлення" означає або окремий елемент живлення, або заряджувані складові, або інтерфейс для підключення до зовнішнього джерела енергії, або комбінацію двох або більше з перелічених варіантів. Лінія зв'язку може являти собою бездротову лінію зв'язку. Альтернативно лінія зв'язку може являти собою дротову лінію зв'язку. Лінія зв'язку може бути прийнятною для передавання даних від електронагрівної курильної системи у обчислювальний пристрій. Лінія зв'язку може бути 4 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийнятною для передавання потоку даних від обчислювального у електронагрівну курильну систему. За варіантом, якому віддається перевага, лінія зв'язку є придатною для двостороннього передавання даних як від електронагрівної курильної системи до обчислювального пристрою, так і від обчислювального пристрою до електронагрівної курильної системи. За варіантом, якому віддається перевага, лінія зв'язку здатна постачати електроенергію від обчислювального пристрою до електронагрівної курильної системи. За варіантом, якому віддається перевага, лінія зв'язку працює за одним зі стандартних інтерфейсів. Стандарт на інтерфейс являє собою стандарт, який описує один або більше з параметрів функціонування, таких як параметри кодування, розподілення ліній, або відповідність протоколам, або описує фізичні властивості, такі як електричні, механічні або оптичні властивості, необхідні для уможливлення обміну інформацією між двома або більше системами або частинами обладнання. Приклади прийнятних стандартів інтерфейсу для лінії зв'язку включають (однак не обмежені ними): Recommended Standard 232 (RS-232); Universal Serial Bus (USB); Bluetooth; FireWire (марка, що належить фірмі Apple, Inc для їх інтерфейсу IEEE 1394), IrDA (Infrared Data Association - стандарт зв'язку для невеликих відстаней обміну даними із застосуванням інфрачервоного світла); Zigbee (специфікація на основі стандарту IEEE 802.15.4 для бездротових персональних мереж PAN) та інші Wi-Fi стандарти. За варіантом здійснення, якому віддається перевага, лінія зв'язку являє собою USBз'єднання. Цьому варіантові віддається перевага, оскільки USB-з'єднання забезпечує двоспрямований зв'язок, а також являє собою лінію живлення (звичайно 5 В). Обчислювальний пристрій може являти собою персональний комп'ютер. Цей персональний комп'ютер може являти собою настільний комп'ютер. Персональний комп'ютер може являти собою переносний комп'ютер або ноутбук. Персональний комп'ютер може являти собою планшетний комп'ютер, кишеньковий персональний комп'ютер (Personal Digital Assistant - PDA, або КПК), персональний інформаційний пристрій (Personal Information Device - PID), портативний медіа-плеєр (Portable Media Player - PMP, такий як iPod® (Apple, Inc) або портативний відео плеєр (Portable Video Player - PVP). Обчислювальний пристрій може являти собою мобільний стільниковий телефон. Інтерфейс являє собою інтерфейс, прийнятний для конкретної лінії зв'язку. Наприклад, у випадку бездротової лінії зв'язку інтерфейс може включати в себе один із таких пристроїв: приймач для отримання бездротових сигналів від обчислювального пристрою; передавач для надсилання бездротових сигналів до обчислювального пристрою; та приймач-передавач для приймання бездротових сигналів від обчислювального пристрою та надсилання бездротових сигналів до обчислювального пристрою. Наприклад, у випадку дротової лінії зв'язку інтерфейс може включати в себе один із таких або обидва з таких елементів: штирова частина з'єднувача, яка призначена для з'єднання з гніздовою частиною з'єднувача у обчислювальному пристрої або є підключеною до обчислювального пристрою; та гніздова частина з'єднувача, яка призначена для з'єднання з штировою частиною з'єднувача або є підключеною до обчислювального пристрою. За варіантом, якому віддається перевага, лінія зв'язку є придатною для виконання однієї або декількох з таких функцій: завантаження програмного забезпечення з обчислювального пристрою у систему; завантаження інформації з обчислювального пристрою у систему; зарядження системи; пересилання інформації з системи до обчислювального пристрою; та реєстрація системи в обчислювальному пристроєві. Ці функції можуть виконуватися, коли обчислювальний пристрій здійснює доступ до певного Інтернет-сайта, або окремо від здійснення обчислювальним пристроєм доступу до певного Інтернет-сайта. За варіантом, якому віддається перевага, електричні апаратні засоби можуть програмуватися із застосуванням програмного забезпечення. Це програмне забезпечення може бути завантажуваним зі згаданого обчислювального пристрою через лінію зв'язку. За варіантом, якому віддається перевага, електричні апаратні засоби включають в себе датчик для виявлення потоку повітря, який означає виконання користувачем затягування. Цей датчик може являти собою електромеханічний пристрій. Альтернативно датчик може являти собою будь-який з таких пристроїв: механічний пристрій, оптичний пристрій, оптикомеханічний пристрій та датчик на основі мікроелектромеханічних систем (MEMS). У цьому випадку за варіантом, якому віддається перевага, електричні апаратні засоби виконані так, щоб вони могли подавати імпульс електричного струму на щонайменше один нагрівальний елемент тоді, коли датчик виявляє виконання користувачем затягування. За варіантом, якому віддається перевага, тривалість імпульсу електричного струму є заздалегідь заданою залежно від бажаної кількості аерозолю. Для цього за варіантом, якому віддається перевага, електричні апаратні засоби є такими, що можуть програмуватися. 5 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Альтернативно електричні апаратні засоби можуть включати в себе ручний перемикач для користувача, призначений для ініціювання затягування. У цьому випадку за варіантом, якому віддається перевага, електричні апаратні засоби здатні подавати імпульс електричного струму на щонайменше один нагрівальний елемент, коли користувач ініціює затягування. За варіантом, якому віддається перевага, тривалість імпульсу електричного струму є заздалегідь заданою залежно від бажаної кількості аерозолю. Для цього за варіантом, якому віддається перевага, електричні апаратні засоби є такими, що можуть програмуватися. Електронагрівна курильна система може також включати в себе індикатор затягування для інформування про активованість нагрівального елемента. У варіанті здійснення, у якому електричні апаратні засоби включають в себе датчик для виявлення потоку повітря, який означає виконання користувачем затягування, цей індикатор може бути активований, коли датчик виявляє потік повітря, який означає виконання користувачем затягування. У варіанті здійснення, у якому електричні апаратні засоби включають в себе ручний перемикач, індикатор може бути активований перемикачем. Електронагрівна курильна система може також включати в себе корпус для вміщення у ньому аерозолетворного субстрату, виконаний так, щоб користувач міг його тримати. Корпус може включати в себе кожух та змінну частину, що вставляється в рот. Лише як приклад, цей винахід буде нижче описаний з посиланнями на прикладену Фіг. 1, на якій показаний варіант здійснення електронагрівної курильної системи, підключеної до обчислювального пристрою через USB-з'єднання. На Фіг. 1 у цьому варіанті здійснення електронагрівна курильна система виконана у вигляді пристрою 101, який включає в себе корпус 103, у якому розташоване джерело живлення у вигляді іонно-літієвої батареї (не показана), електричні апаратні засоби у вигляді друкованої плати (не показана), аерозолетворний субстрат у вигляді відрізка тютюнового штранга (не показаний) та нагрівальний елемент у вигляді нагрівальної пластини (не показана), що перебуває в контакті з відрізком тютюнового штранга. Корпус 103 включає в себе інтерфейс у вигляді гнізда USB 105 для приймання першого кінця 107а лінії зв'язку у вигляді USB-кабелю 107. Другий кінець 107b USB-кабелю 107 підключений до обчислювального пристрою, виконаного у вигляді персонального комп'ютера (ПК) 109. ПК 109 виконаний з можливістю підключення до Інтернет. Електричні апаратні засоби у пристрої 101 включають в себе обмежену групу компонентів, які підтримують програмне забезпечення. Це дозволяє пристроєві залишатися відносно простим у тому, що стосується пам'яті та обчислювальної потужності. Розширені можливості пристрою (розглянуті нижче) підтримуються персональним комп'ютером 109, виконаним з можливістю підключення до Інтернет, і при необхідності передаються до пристрою 101 та з нього. Таким чином, пристрій може бути з'єднаний через персональний комп'ютер 109 з одним або декількома визначеними Інтернет-сайтами. У цьому варіанті здійснення лінія зв'язку являє собою USB-з'єднання, яке забезпечує двоспрямований зв'язок та може також подавати живлення на пристрій. При цьому можливі численні розширені можливості, такі як перелічені нижче. По-перше, з персонального комп'ютера у пристрій може завантажуватися програмне забезпечення. Це програмне забезпечення може включати в себе оновлені версії програмного забезпечення, які з'являються з вдосконаленням програмного забезпечення або можуть бути призначені для виправлення певних помилок. Альтернативно або додатково програмне забезпечення може включати в себе додаткові функціональні можливості, які, наприклад, можуть бути завантажені після оплати користувачем. Це виключає необхідність повертати пристрій постачальникові або виробникові для завантажування програмного забезпечення. Ця можливість може бути використана не тільки з пристроєм 101 та персональним комп'ютером 109, показаними на Фіг. 1, а й у будь-якій електронагрівній курильній системі за цим винаходом. По-друге, з персонального комп'ютера у пристрій може завантажуватися інформація. Наприклад, користувач може персоналізувати пристрій шляхом вказування такої інформації, як максимальна кількість затягувань, дозволена за проміжок часу, та мінімальний інтервал між затягуваннями. Завдяки цьому можна керувати параметрами куріння. Альтернативно або додатково користувач може вказувати марку застосованого тютюнового штранга, а потім параметри керування можуть бути завантажені з персонального комп'ютера у пристрій для оптимізації відчуттів під час куріння цієї марки. Альтернативно або додатково можуть бути завантажені інші функціональні можливості, наприклад, автоматичне вимкнення після вибраного періоду неактивності. Це може бути застосовано як засіб безпеки, який призначений для запобігання несанкціонованому використанню загубленого або вкраденого пристрою. У цьому випадку ця можливість так само може бути реалізована не тільки з пристроєм 101 та 6 UA 99958 C2 5 10 15 20 25 30 35 40 45 50 55 60 персональним комп'ютером 109, показаними на Фіг. 1, а й у будь-якій електронагрівній курильній системі за цим винаходом. Якщо користувач вказує марку, то це буде марка конкретного застосованого аерозолетворного субстрату. По-третє, персональний комп'ютер може подавати у пристрій електричну енергію. Наприклад, якщо пристрій включає в себе перезаряджувану акумуляторну батарею або інші заряджувані складові, то підключення може бути застосоване для перезаряджування згаданої акумуляторної батареї або згаданих складових. Це може бути застосоване у випадку варіанта здійснення, показаного на Фіг. 1. Або ж якщо пристрій не має жодного внутрішнього джерела живлення, персональний комп'ютер може подавати електричну енергію на пристрій у той час, як курець використовує пристрій. Це означає, що необхідно, щоб пристрій та персональний комп'ютер були з'єднані під час використання пристрою. Ці можливості можуть бути використані не тільки з пристроєм 101 та персональним комп'ютером 109, показаними на Фіг. 1, а й у будьякій електронагрівній курильній системі за цим винаходом. По-четверте, інформація може передаватися з пристрою у персональний комп'ютер. Наприклад, для отримання інформації щодо параметрів куріння, визначених під час клінічних досліджень,користувач може просто підключити пристрій до персонального комп'ютера для пересилання даних. Це може автоматизувати значну частину збирання даних та їх аналізування, прискорити процес разом із мінімізацією притаманних ручним системам помилок у даних. Або, для сприяння керуванню параметрами куріння, користувач може переслати інформацію щодо параметрів куріння для аналізування цих даних та визначення необхідності вдосконалень. У цьому випадку ця можливість так само може бути використана не тільки з пристроєм 101 та персональним комп'ютером 109, показаними на Фіг. 1, а й у будь-якій електронагрівній курильній системі за цим винаходом. По-п'яте, підключення може бути застосоване для реєстрації пристрою користувачем у певній прикладній програмі, що працює з Інтернет, яка підтримується персональним комп'ютером. Наприклад, це може бути застосоване як засіб безпеки у тому випадку, якщо пристрій доставлено поштою, при цьому пристрій вмикається тільки після реєстрації. Ця можливість може бути використана не тільки з пристроєм 101 та персональним комп'ютером 109, показаними на Фіг. 1, а й у будь-якій електронагрівній курильній системі за цим винаходом. Інші можливості включають такі (але не обмежуються ними): - функціональність "сплата за фактом куріння". Наприклад, користувач щоденно, щотижнево або щомісячно купує час куріння через згадану прикладну програму, яка підтримується персональним комп'ютером, або ж користувач отримує кредити на час куріння сигарет та інших курильних виробів, куплених через згадану прикладну програму; - у пристрій може бути заздалегідь завантажений кредит, який може бути застосований для купування виробів, таких як курильні вироби, через згадану прикладну програму; - згадана прикладна програма, яка підтримується персональним комп'ютером, може бути певним "офіційним" Інтернет-сайтом, який є групою підтримки, яка допомагає відмовитись від куріння. Ця прикладна програма може надавати контрольовану кількість часу куріння, у той самий час здійснюючи моніторинг параметрів куріння; - якщо пристрій працює з окремими курильними виробами, то ця прикладна Інтернетпрограма може рекомендувати найбільш прийнятні курильні вироби для цього пристрою, коли пристрій підключений до персонального комп'ютера. Або подібним чином для будь-якого типу аерозолетворного субстрату згадана прикладна програма може рекомендувати найбільш прийнятні марки для цього пристрою; - якщо пристрій працює з окремими курильними виробами, то згадана прикладна програма може здійснювати моніторинг використання та автоматично виконувати попереднє замовлення інших курильних виробів за потребою. Для будь-якого типу аерозолетворного субстрату згадана прикладна програма може здійснювати моніторинг використання та виконувати попереднє замовлення аерозолетворного субстрату за необхідністю; - згадана прикладна програма може здійснювати моніторинг використання пристрою та рекомендувати технічне обслуговування у необхідний час; - пристрій може включати в себе додаткові функціональні можливості, такі як МР3 плеєр, супутниковий навігатор тощо, які можуть бути завантажені у пристрій з персонального комп'ютера. Зрозуміло, що ці можливості можуть бути використані не тільки з пристроєм 101 та персональним комп'ютером 109, показаними на Фіг. 1, а й у будь-якій електронагрівній курильній системі за цим винаходом. Таким чином, може бути передбачена велика кількість розширених можливостей, які не обмежуються зазначеними вище. Інтерфейс для з'єднання через лінію зв'язку до 7 UA 99958 C2 обчислювального пристрою уможливлює виконання електронагрівної курильної системи відносно простою та дешевою у виготовленні, у той самий час надаючи можливість вдосконалення її функціональних можливостей через лінію зв'язку. 5 10 15 20 25 30 35 40 45 ФОРМУЛА ВИНАХОДУ 1. Електронагрівна курильна система, призначена для вміщення у неї аерозолетворного субстрату, яка включає в себе: щонайменше один нагрівальний елемент для нагрівання субстрату з утворенням аерозолю; джерело живлення для подавання енергії на щонайменш е один нагрівальний елемент; електричні апаратні засоби, підключені до джерела живлення та щонайменше одного нагрівального елемента; та інтерфейс для організації лінії зв'язку для пересилання даних у обчислювальний пристрій, виконаний з можливістю підключення до Інтернету, та одержання даних із нього. 2. Електронагрівна курильна система за п. 1, яка відрізняється тим, що аерозолетворний субстрат являє собою твердий субстрат. 3. Електронагрівна курильна система за п. 1 або п. 2, яка відрізняється тим, що аерозолетворний субстрат являє собою рідкий субстрат. 4. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що джерело живлення включає в себе елемент живлення у складі електронагрівної курильної системи. 5. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що джерело живлення включає в себе складові, які заряджаються зовнішньою заряджувальною частиною. 6. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що джерело живлення включає в себе інтерфейс для підключення до зовнішнього джерела енергії. 7. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що лінія зв'язку здатна постачати електроенергію від згаданого обчислювального пристрою до електронагрівної курильної системи. 8. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що лінія зв'язку являє собою бездротову лінію зв'язку. 9. Електронагрівна курильна система за будь-яким із пп. 1-7, яка відрізняється тим, що лінія зв'язку являє собою дротову лінію зв'язку. 10. Електронагрівна курильна система за п. 9, яка відрізняється тим, що лінія зв'язку являє собою USB-з'єднання. 11. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що зазначені електричні апаратні засоби можуть бути запрограмовані із застосуванням програмного забезпечення. 12. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що зазначені електричні апаратні засоби включають в себе датчик для виявлення потоку повітря, який означає виконання користувачем затягування. 13. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що також включає в себе індикатор затягування для інформування про активованість щонайменше одного нагрівального елемента. 14. Електронагрівна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що також включає в себе корпус для вміщення у ньому аерозолетворного субстрату, виконаний так, щоб користувач міг його тримати, причому корпус включає в себе кожух та змінну частину, що вставляється в рот. 8 UA 99958 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
