Пристрій ключа з рухомим комбінаційним елементом ключа та замок

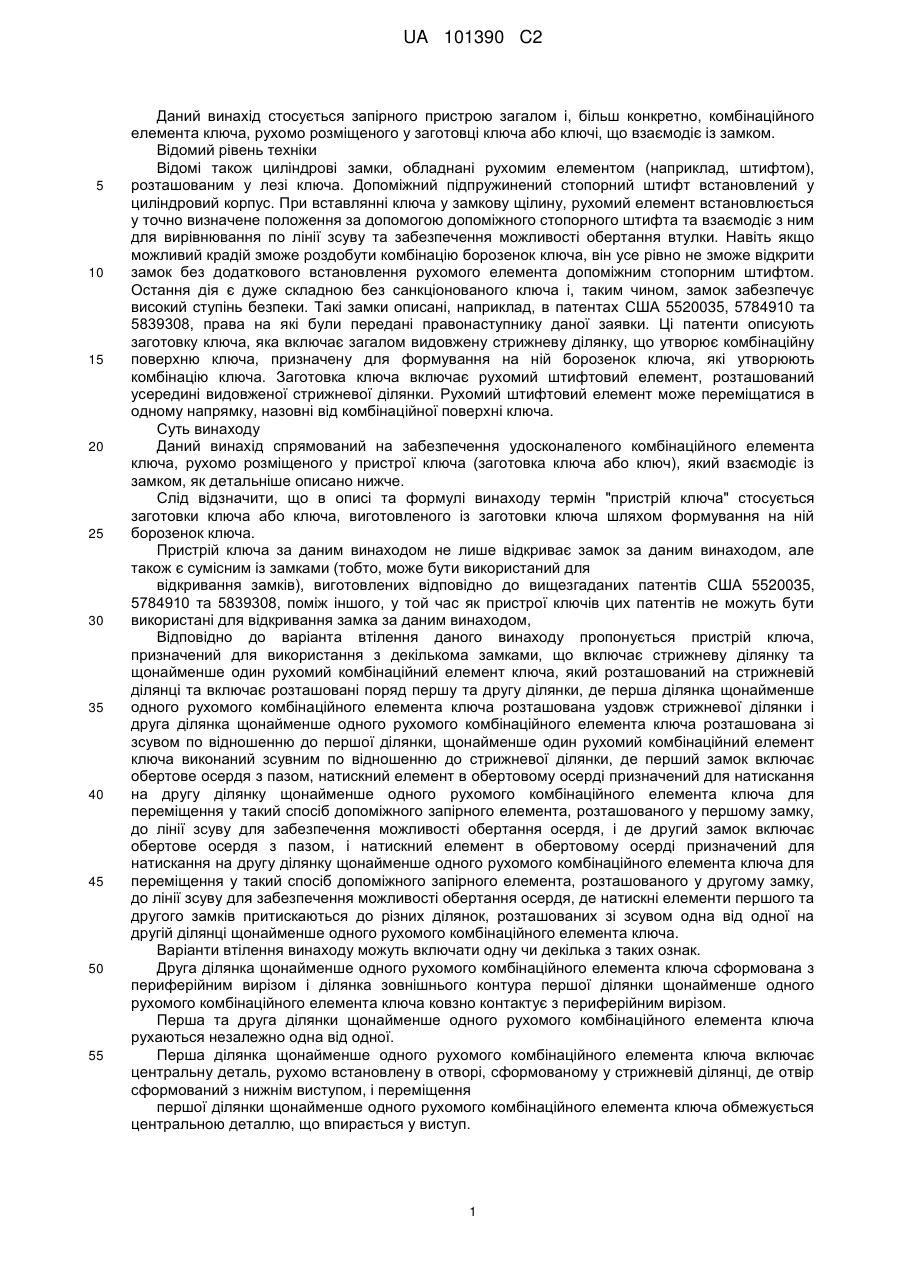

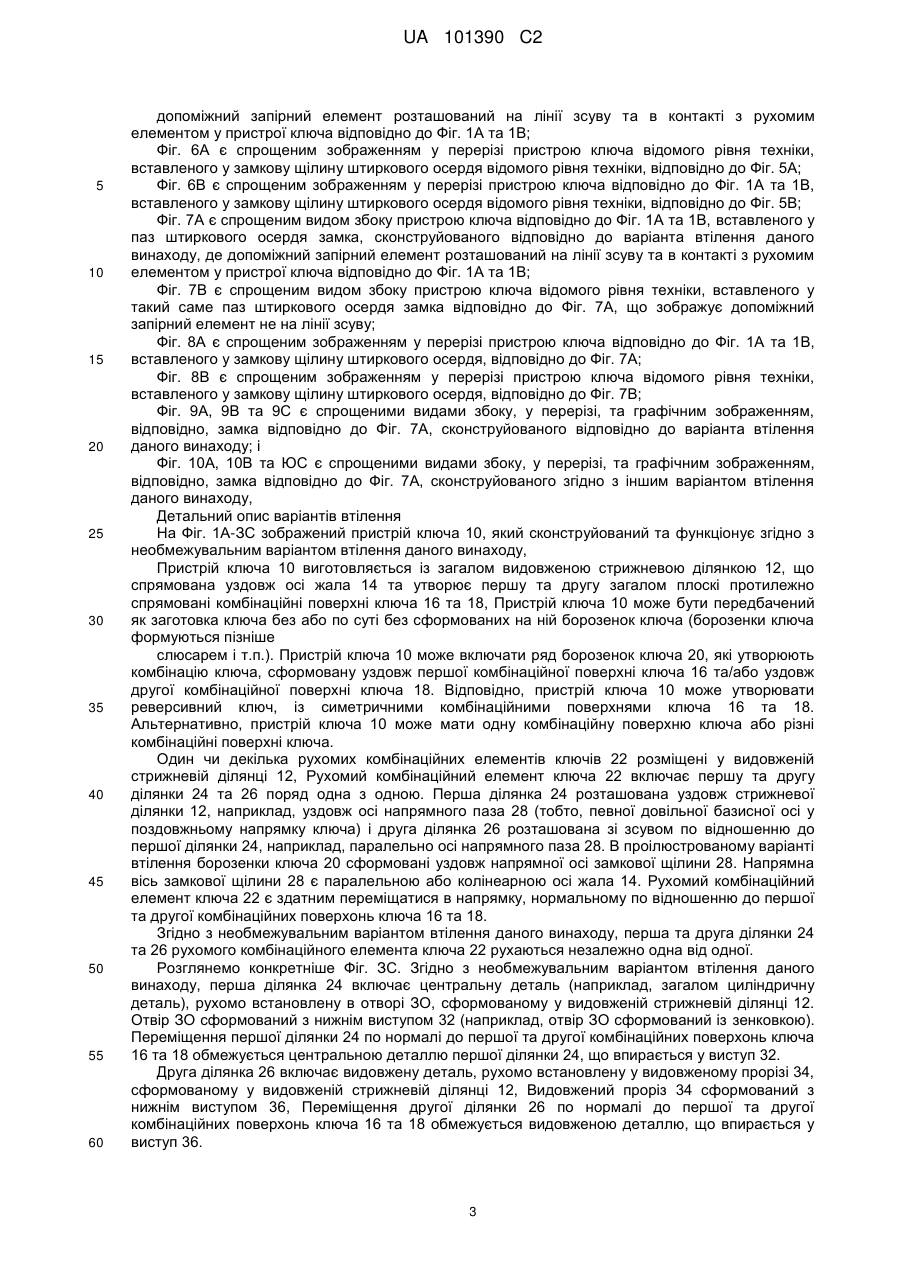

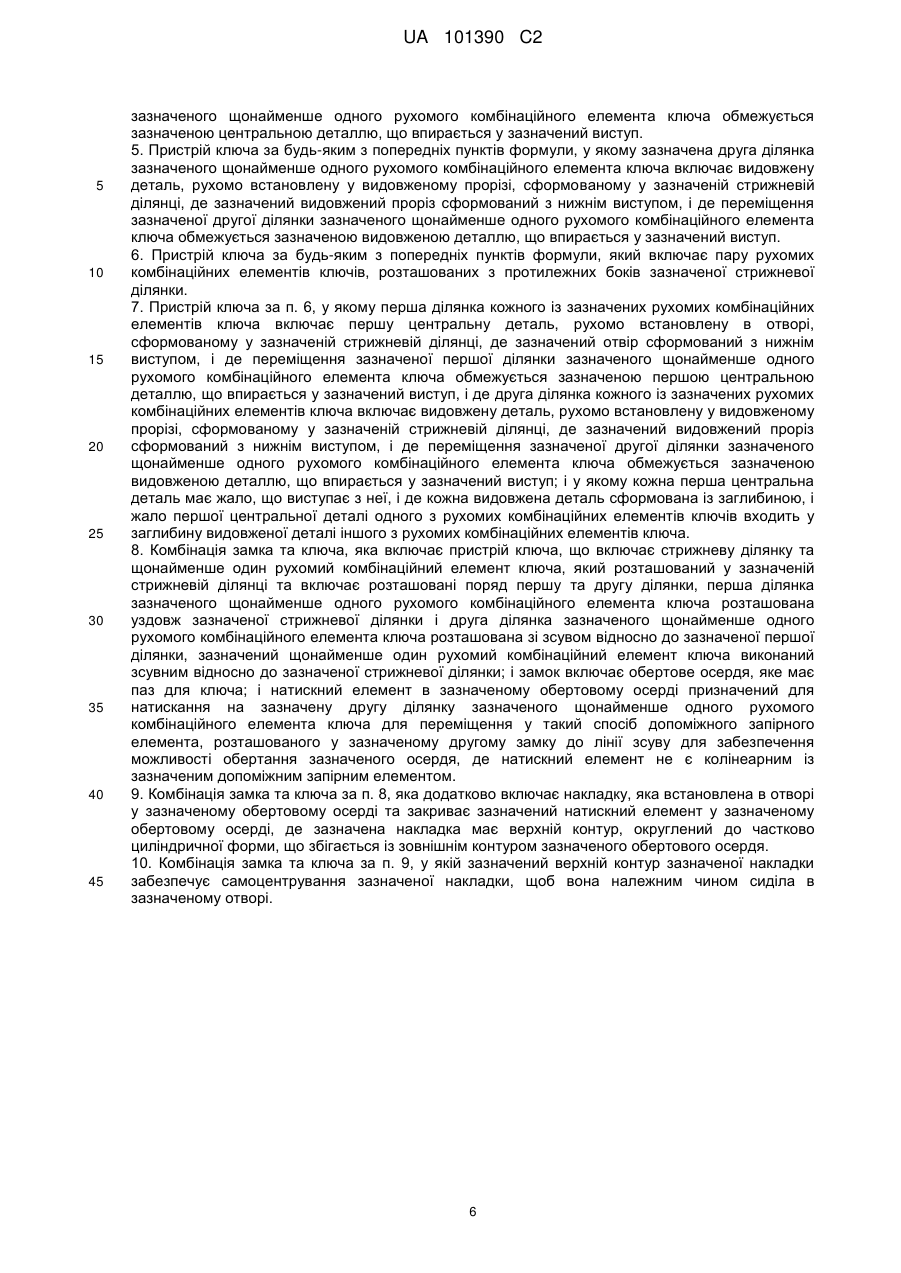

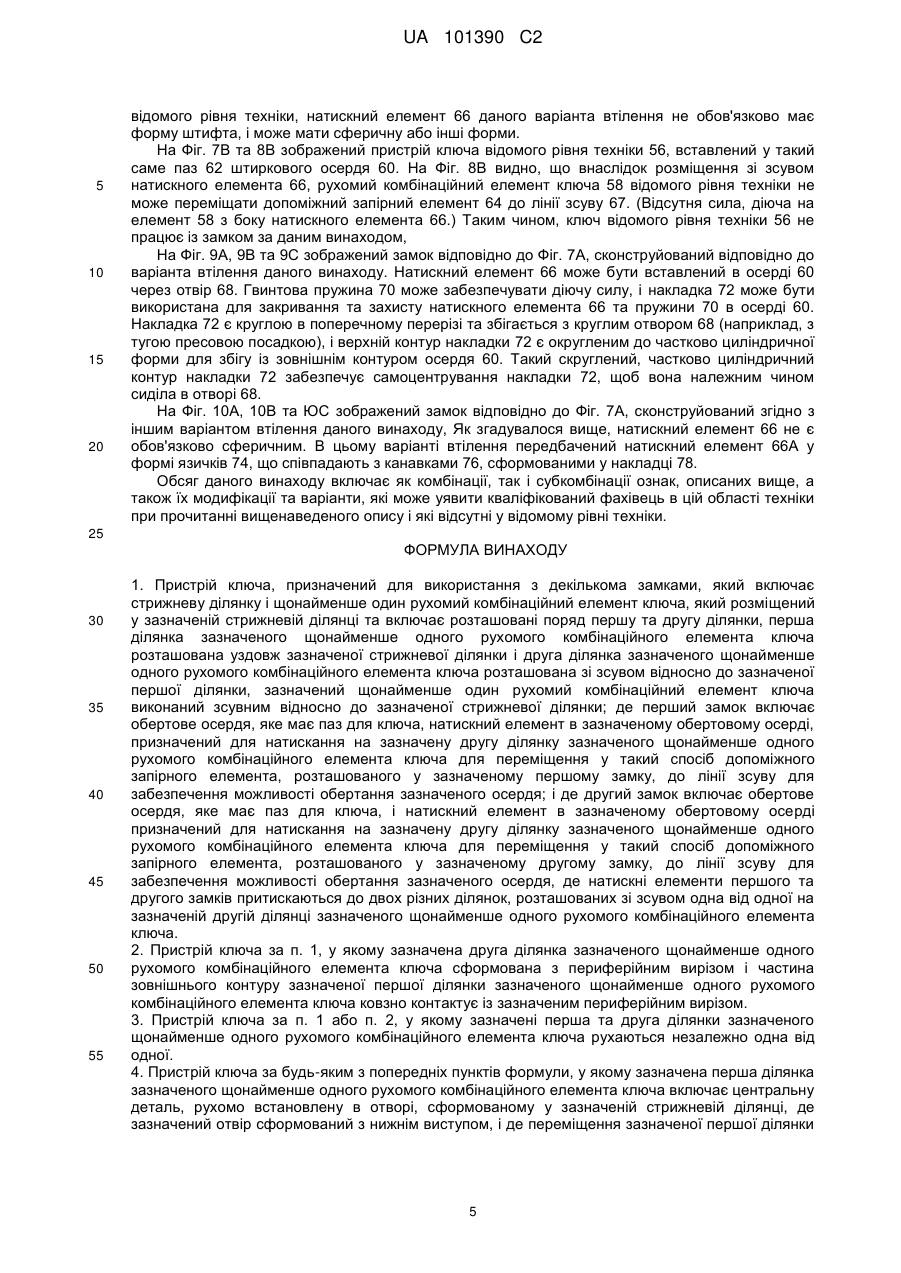

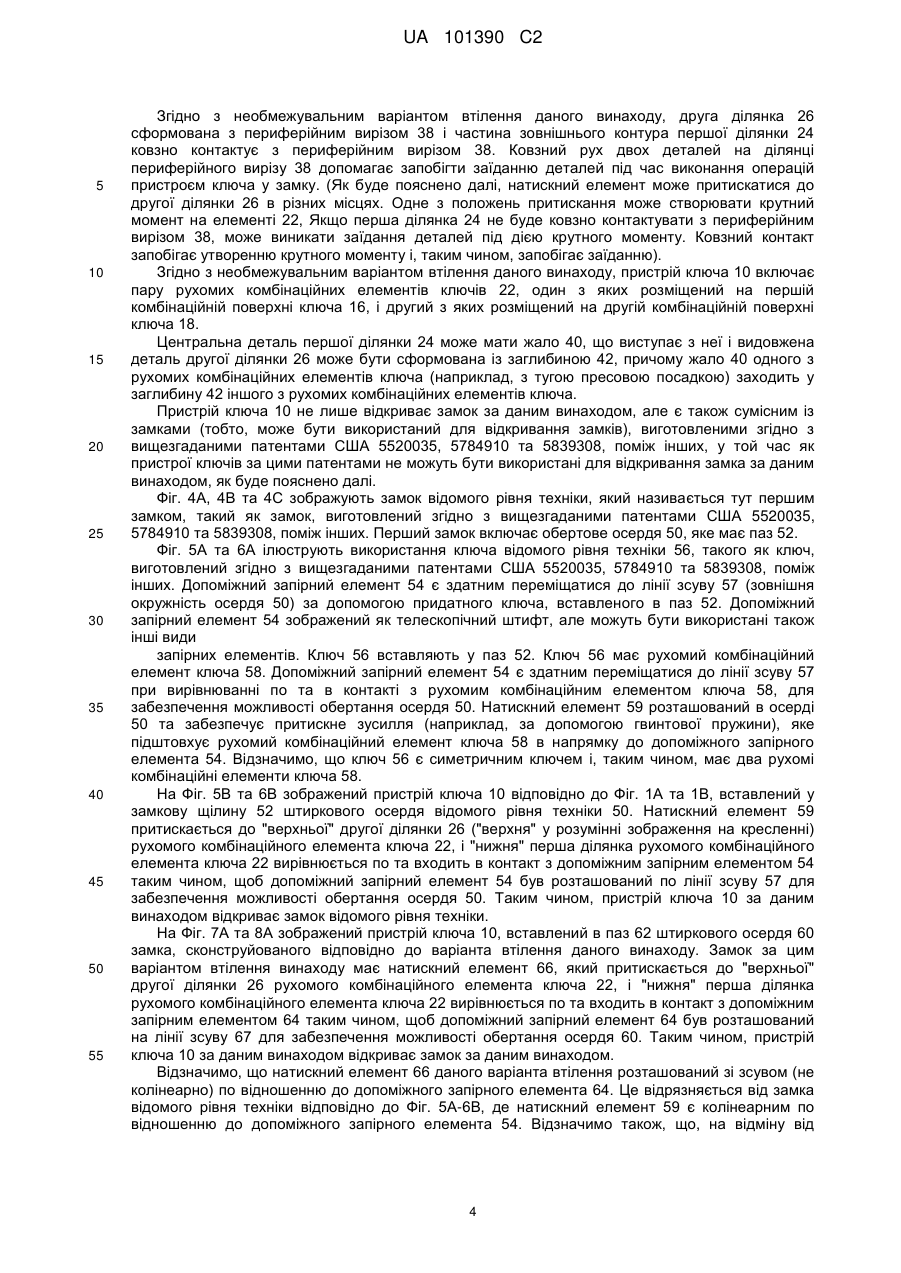

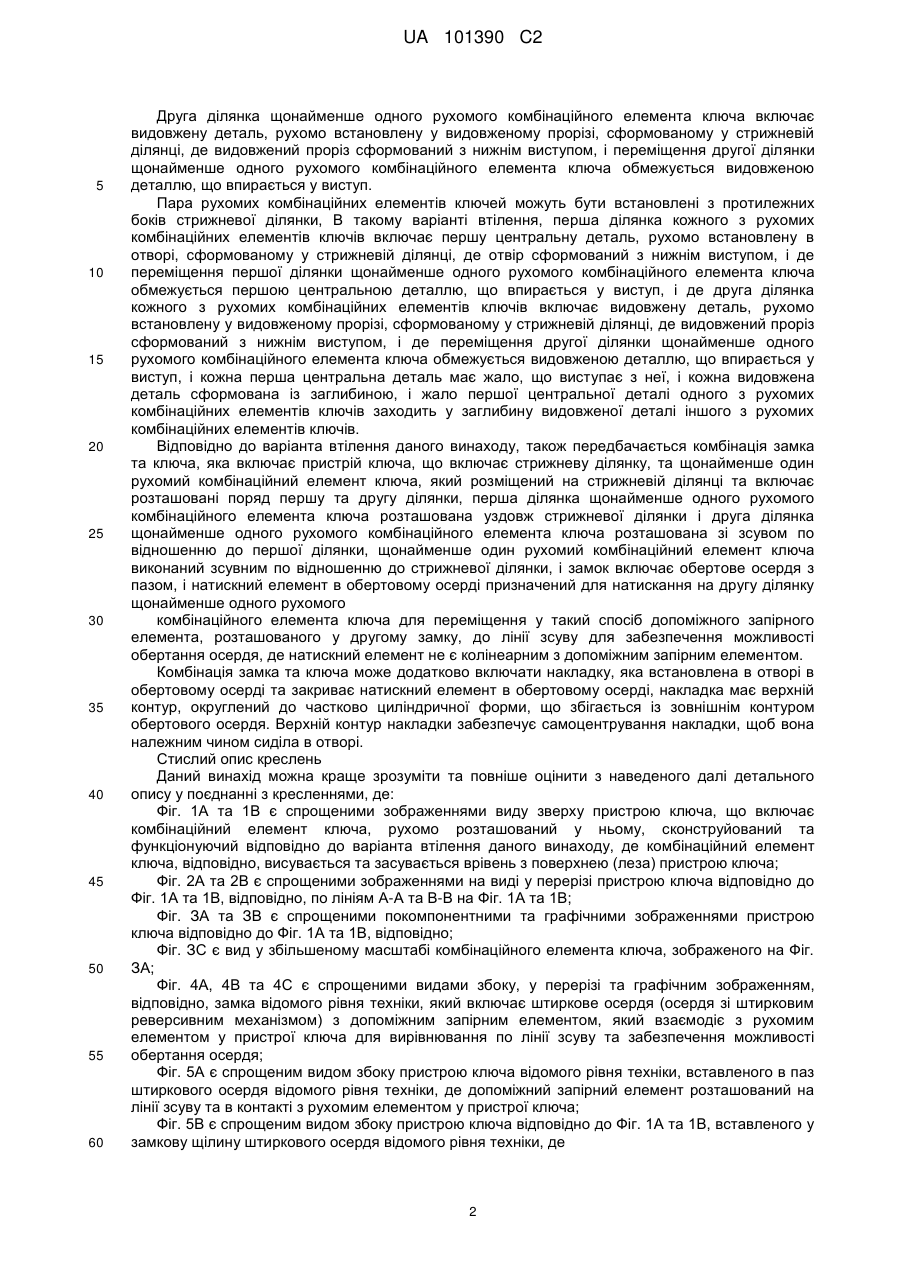

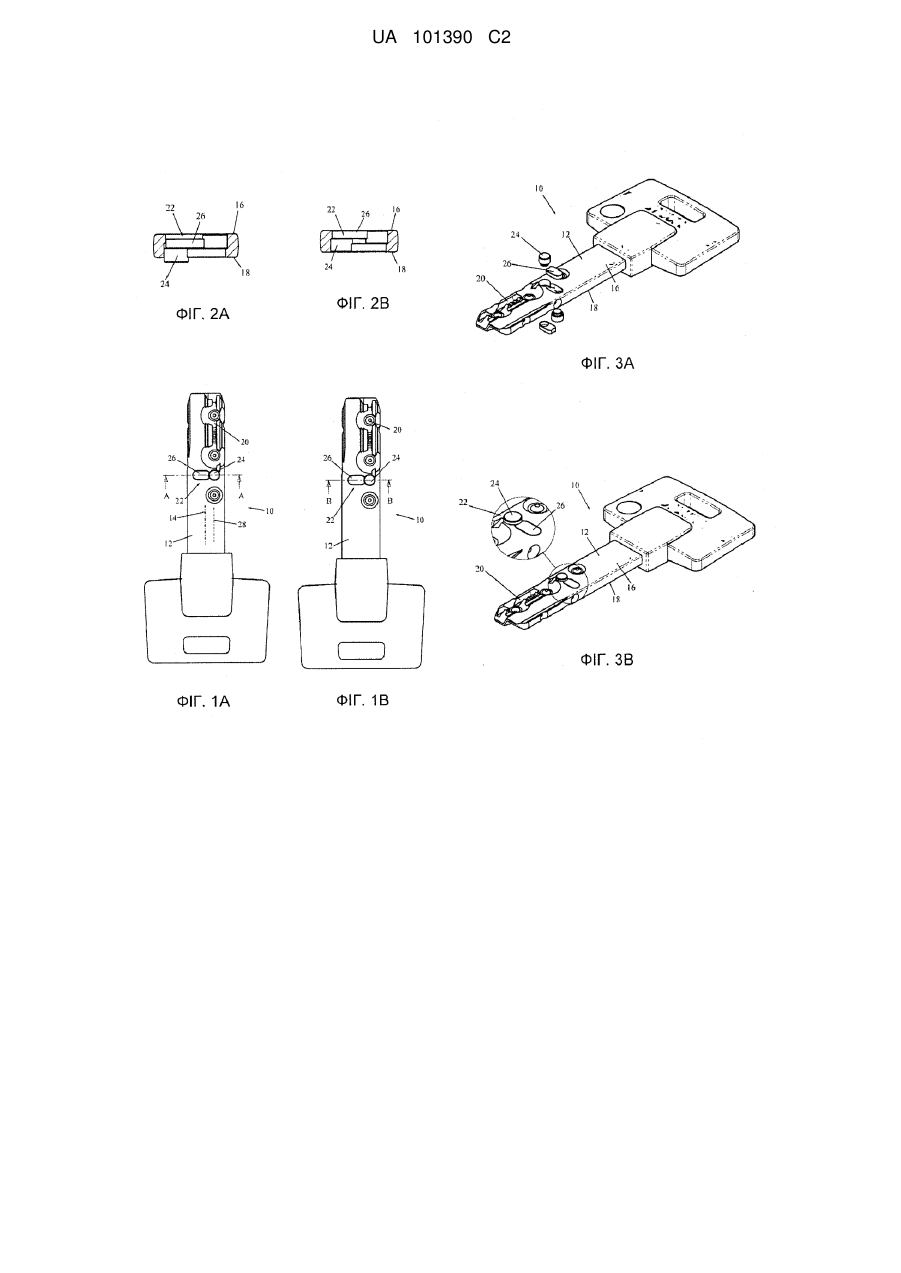

Реферат: Пристрій ключа, призначений для використання з декількома замками, що включає стрижневу ділянку та щонайменше один рухомий комбінаційний елемент ключа, який розташований на стрижневій ділянці та включає розташовані поряд першу та другу ділянки, де перша ділянка щонайменше одного рухомого комбінаційного елемента ключа розташована уздовж на стрижневій ділянці і друга ділянка щонайменше одного рухомого комбінаційного елемента ключа розташована зі зсувом відносно до першої ділянки. UA 101390 C2 (12) UA 101390 C2 UA 101390 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується запірного пристрою загалом і, більш конкретно, комбінаційного елемента ключа, рухомо розміщеного у заготовці ключа або ключі, що взаємодіє із замком. Відомий рівень техніки Відомі також циліндрові замки, обладнані рухомим елементом (наприклад, штифтом), розташованим у лезі ключа. Допоміжний підпружинений стопорний штифт встановлений у циліндровий корпус. При вставлянні ключа у замкову щілину, рухомий елемент встановлюється у точно визначене положення за допомогою допоміжного стопорного штифта та взаємодіє з ним для вирівнювання по лінії зсуву та забезпечення можливості обертання втулки. Навіть якщо можливий крадій зможе роздобути комбінацію борозенок ключа, він усе рівно не зможе відкрити замок без додаткового встановлення рухомого елемента допоміжним стопорним штифтом. Остання дія є дуже складною без санкціонованого ключа і, таким чином, замок забезпечує високий ступінь безпеки. Такі замки описані, наприклад, в патентах США 5520035, 5784910 та 5839308, права на які були передані правонаступнику даної заявки. Ці патенти описують заготовку ключа, яка включає загалом видовжену стрижневу ділянку, що утворює комбінаційну поверхню ключа, призначену для формування на ній борозенок ключа, які утворюють комбінацію ключа. Заготовка ключа включає рухомий штифтовий елемент, розташований усередині видовженої стрижневої ділянки. Рухомий штифтовий елемент може переміщатися в одному напрямку, назовні від комбінаційної поверхні ключа. Суть винаходу Даний винахід спрямований на забезпечення удосконаленого комбінаційного елемента ключа, рухомо розміщеного у пристрої ключа (заготовка ключа або ключ), який взаємодіє із замком, як детальніше описано нижче. Слід відзначити, що в описі та формулі винаходу термін "пристрій ключа" стосується заготовки ключа або ключа, виготовленого із заготовки ключа шляхом формування на ній борозенок ключа. Пристрій ключа за даним винаходом не лише відкриває замок за даним винаходом, але також є сумісним із замками (тобто, може бути використаний для відкривання замків), виготовлених відповідно до вищезгаданих патентів США 5520035, 5784910 та 5839308, поміж іншого, у той час як пристрої ключів цих патентів не можуть бути використані для відкривання замка за даним винаходом, Відповідно до варіанта втілення даного винаходу пропонується пристрій ключа, призначений для використання з декількома замками, що включає стрижневу ділянку та щонайменше один рухомий комбінаційний елемент ключа, який розташований на стрижневій ділянці та включає розташовані поряд першу та другу ділянки, де перша ділянка щонайменше одного рухомого комбінаційного елемента ключа розташована уздовж стрижневої ділянки і друга ділянка щонайменше одного рухомого комбінаційного елемента ключа розташована зі зсувом по відношенню до першої ділянки, щонайменше один рухомий комбінаційний елемент ключа виконаний зсувним по відношенню до стрижневої ділянки, де перший замок включає обертове осердя з пазом, натискний елемент в обертовому осерді призначений для натискання на другу ділянку щонайменше одного рухомого комбінаційного елемента ключа для переміщення у такий спосіб допоміжного запірного елемента, розташованого у першому замку, до лінії зсуву для забезпечення можливості обертання осердя, і де другий замок включає обертове осердя з пазом, і натискний елемент в обертовому осерді призначений для натискання на другу ділянку щонайменше одного рухомого комбінаційного елемента ключа для переміщення у такий спосіб допоміжного запірного елемента, розташованого у другому замку, до лінії зсуву для забезпечення можливості обертання осердя, де натискні елементи першого та другого замків притискаються до різних ділянок, розташованих зі зсувом одна від одної на другій ділянці щонайменше одного рухомого комбінаційного елемента ключа. Варіанти втілення винаходу можуть включати одну чи декілька з таких ознак. Друга ділянка щонайменше одного рухомого комбінаційного елемента ключа сформована з периферійним вирізом і ділянка зовнішнього контура першої ділянки щонайменше одного рухомого комбінаційного елемента ключа ковзно контактує з периферійним вирізом. Перша та друга ділянки щонайменше одного рухомого комбінаційного елемента ключа рухаються незалежно одна від одної. Перша ділянка щонайменше одного рухомого комбінаційного елемента ключа включає центральну деталь, рухомо встановлену в отворі, сформованому у стрижневій ділянці, де отвір сформований з нижнім виступом, і переміщення першої ділянки щонайменше одного рухомого комбінаційного елемента ключа обмежується центральною деталлю, що впирається у виступ. 1 UA 101390 C2 5 10 15 20 25 30 35 40 45 50 55 60 Друга ділянка щонайменше одного рухомого комбінаційного елемента ключа включає видовжену деталь, рухомо встановлену у видовженому прорізі, сформованому у стрижневій ділянці, де видовжений проріз сформований з нижнім виступом, і переміщення другої ділянки щонайменше одного рухомого комбінаційного елемента ключа обмежується видовженою деталлю, що впирається у виступ. Пара рухомих комбінаційних елементів ключей можуть бути встановлені з протилежних боків стрижневої ділянки, В такому варіанті втілення, перша ділянка кожного з рухомих комбінаційних елементів ключів включає першу центральну деталь, рухомо встановлену в отворі, сформованому у стрижневій ділянці, де отвір сформований з нижнім виступом, і де переміщення першої ділянки щонайменше одного рухомого комбінаційного елемента ключа обмежується першою центральною деталлю, що впирається у виступ, і де друга ділянка кожного з рухомих комбінаційних елементів ключів включає видовжену деталь, рухомо встановлену у видовженому прорізі, сформованому у стрижневій ділянці, де видовжений проріз сформований з нижнім виступом, і де переміщення другої ділянки щонайменше одного рухомого комбінаційного елемента ключа обмежується видовженою деталлю, що впирається у виступ, і кожна перша центральна деталь має жало, що виступає з неї, і кожна видовжена деталь сформована із заглибиною, і жало першої центральної деталі одного з рухомих комбінаційних елементів ключів заходить у заглибину видовженої деталі іншого з рухомих комбінаційних елементів ключів. Відповідно до варіанта втілення даного винаходу, також передбачається комбінація замка та ключа, яка включає пристрій ключа, що включає стрижневу ділянку, та щонайменше один рухомий комбінаційний елемент ключа, який розміщений на стрижневій ділянці та включає розташовані поряд першу та другу ділянки, перша ділянка щонайменше одного рухомого комбінаційного елемента ключа розташована уздовж стрижневої ділянки і друга ділянка щонайменше одного рухомого комбінаційного елемента ключа розташована зі зсувом по відношенню до першої ділянки, щонайменше один рухомий комбінаційний елемент ключа виконаний зсувним по відношенню до стрижневої ділянки, і замок включає обертове осердя з пазом, і натискний елемент в обертовому осерді призначений для натискання на другу ділянку щонайменше одного рухомого комбінаційного елемента ключа для переміщення у такий спосіб допоміжного запірного елемента, розташованого у другому замку, до лінії зсуву для забезпечення можливості обертання осердя, де натискний елемент не є колінеарним з допоміжним запірним елементом. Комбінація замка та ключа може додатково включати накладку, яка встановлена в отворі в обертовому осерді та закриває натискний елемент в обертовому осерді, накладка має верхній контур, округлений до частково циліндричної форми, що збігається із зовнішнім контуром обертового осердя. Верхній контур накладки забезпечує самоцентрування накладки, щоб вона належним чином сиділа в отворі. Стислий опис креслень Даний винахід можна краще зрозуміти та повніше оцінити з наведеного далі детального опису у поєднанні з кресленнями, де: Фіг. 1А та 1В є спрощеними зображеннями виду зверху пристрою ключа, що включає комбінаційний елемент ключа, рухомо розташований у ньому, сконструйований та функціонуючий відповідно до варіанта втілення даного винаходу, де комбінаційний елемент ключа, відповідно, висувається та засувається врівень з поверхнею (леза) пристрою ключа; Фіг. 2А та 2В є спрощеними зображеннями на виді у перерізі пристрою ключа відповідно до Фіг. 1А та 1В, відповідно, по лініям А-А та В-В на Фіг. 1А та 1В; Фіг. ЗА та ЗВ є спрощеними покомпонентними та графічними зображеннями пристрою ключа відповідно до Фіг. 1А та 1В, відповідно; Фіг. ЗС є вид узбільшеному масштабі комбінаційного елемента ключа, зображеного на Фіг. ЗА; Фіг. 4А, 4В та 4С є спрощеними видами збоку, у перерізі та графічним зображенням, відповідно, замка відомого рівня техніки, який включає штиркове осердя (осердя зі штирковим реверсивним механізмом) з допоміжним запірним елементом, який взаємодіє з рухомим елементом у пристрої ключа для вирівнювання по лінії зсуву та забезпечення можливості обертання осердя; Фіг. 5А є спрощеним видом збоку пристрою ключа відомого рівня техніки, вставленого в паз штиркового осердя відомого рівня техніки, де допоміжний запірний елемент розташований на лінії зсуву та в контакті з рухомим елементом у пристрої ключа; Фіг. 5В є спрощеним видом збоку пристрою ключа відповідно до Фіг. 1А та 1В, вставленого у замкову щілину штиркового осердя відомого рівня техніки, де 2 UA 101390 C2 5 10 15 20 25 30 35 40 45 50 55 60 допоміжний запірний елемент розташований на лінії зсуву та в контакті з рухомим елементом у пристрої ключа відповідно до Фіг. 1А та 1В; Фіг. 6А є спрощеним зображенням у перерізі пристрою ключа відомого рівня техніки, вставленого у замкову щілину штиркового осердя відомого рівня техніки, відповідно до Фіг. 5А; Фіг. 6В є спрощеним зображенням у перерізі пристрою ключа відповідно до Фіг. 1А та 1В, вставленого у замкову щілину штиркового осердя відомого рівня техніки, відповідно до Фіг. 5В; Фіг. 7А є спрощеним видом збоку пристрою ключа відповідно до Фіг. 1А та 1В, вставленого у паз штиркового осердя замка, сконструйованого відповідно до варіанта втілення даного винаходу, де допоміжний запірний елемент розташований на лінії зсуву та в контакті з рухомим елементом у пристрої ключа відповідно до Фіг. 1А та 1В; Фіг. 7В є спрощеним видом збоку пристрою ключа відомого рівня техніки, вставленого у такий саме паз штиркового осердя замка відповідно до Фіг. 7А, що зображує допоміжний запірний елемент не на лінії зсуву; Фіг. 8А є спрощеним зображенням у перерізі пристрою ключа відповідно до Фіг. 1А та 1В, вставленого у замкову щілину штиркового осердя, відповідно до Фіг. 7А; Фіг. 8В є спрощеним зображенням у перерізі пристрою ключа відомого рівня техніки, вставленого у замкову щілину штиркового осердя, відповідно до Фіг. 7В; Фіг. 9А, 9В та 9С є спрощеними видами збоку, у перерізі, та графічним зображенням, відповідно, замка відповідно до Фіг. 7А, сконструйованого відповідно до варіанта втілення даного винаходу; і Фіг. 10А, 10В та ЮС є спрощеними видами збоку, у перерізі, та графічним зображенням, відповідно, замка відповідно до Фіг. 7А, сконструйованого згідно з іншим варіантом втілення даного винаходу, Детальний опис варіантів втілення На Фіг. 1А-ЗС зображений пристрій ключа 10, який сконструйований та функціонує згідно з необмежувальним варіантом втілення даного винаходу, Пристрій ключа 10 виготовляється із загалом видовженою стрижневою ділянкою 12, що спрямована уздовж осі жала 14 та утворює першу та другу загалом плоскі протилежно спрямовані комбінаційні поверхні ключа 16 та 18, Пристрій ключа 10 може бути передбачений як заготовка ключа без або по суті без сформованих на ній борозенок ключа (борозенки ключа формуються пізніше слюсарем і т.п.). Пристрій ключа 10 може включати ряд борозенок ключа 20, які утворюють комбінацію ключа, сформовану уздовж першої комбінаційної поверхні ключа 16 та/або уздовж другої комбінаційної поверхні ключа 18. Відповідно, пристрій ключа 10 може утворювати реверсивний ключ, із симетричними комбінаційними поверхнями ключа 16 та 18. Альтернативно, пристрій ключа 10 може мати одну комбінаційну поверхню ключа або різні комбінаційні поверхні ключа. Один чи декілька рухомих комбінаційних елементів ключів 22 розміщені у видовженій стрижневій ділянці 12, Рухомий комбінаційний елемент ключа 22 включає першу та другу ділянки 24 та 26 поряд одна з одною. Перша ділянка 24 розташована уздовж стрижневої ділянки 12, наприклад, уздовж осі напрямного паза 28 (тобто, певної довільної базисної осі у поздовжньому напрямку ключа) і друга ділянка 26 розташована зі зсувом по відношенню до першої ділянки 24, наприклад, паралельно осі напрямного паза 28. В проілюстрованому варіанті втілення борозенки ключа 20 сформовані уздовж напрямної осі замкової щілини 28. Напрямна вісь замкової щілини 28 є паралельною або колінеарною осі жала 14. Рухомий комбінаційний елемент ключа 22 є здатним переміщатися в напрямку, нормальному по відношенню до першої та другої комбінаційних поверхонь ключа 16 та 18. Згідно з необмежувальним варіантом втілення даного винаходу, перша та друга ділянки 24 та 26 рухомого комбінаційного елемента ключа 22 рухаються незалежно одна від одної. Розглянемо конкретніше Фіг. ЗС. Згідно з необмежувальним варіантом втілення даного винаходу, перша ділянка 24 включає центральну деталь (наприклад, загалом циліндричну деталь), рухомо встановлену в отворі ЗО, сформованому у видовженій стрижневій ділянці 12. Отвір ЗО сформований з нижнім виступом 32 (наприклад, отвір ЗО сформований із зенковкою). Переміщення першої ділянки 24 по нормалі до першої та другої комбінаційних поверхонь ключа 16 та 18 обмежується центральною деталлю першої ділянки 24, що впирається у виступ 32. Друга ділянка 26 включає видовжену деталь, рухомо встановлену у видовженому прорізі 34, сформованому у видовженій стрижневій ділянці 12, Видовжений проріз 34 сформований з нижнім виступом 36, Переміщення другої ділянки 26 по нормалі до першої та другої комбінаційних поверхонь ключа 16 та 18 обмежується видовженою деталлю, що впирається у виступ 36. 3 UA 101390 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з необмежувальним варіантом втілення даного винаходу, друга ділянка 26 сформована з периферійним вирізом 38 і частина зовнішнього контура першої ділянки 24 ковзно контактує з периферійним вирізом 38. Ковзний рух двох деталей на ділянці периферійного вирізу 38 допомагає запобігти заїданню деталей під час виконання операцій пристроєм ключа у замку. (Як буде пояснено далі, натискний елемент може притискатися до другої ділянки 26 в різних місцях. Одне з положень притискання може створювати крутний момент на елементі 22, Якщо перша ділянка 24 не буде ковзно контактувати з периферійним вирізом 38, може виникати заїдання деталей під дією крутного моменту. Ковзний контакт запобігає утворенню крутного моменту і, таким чином, запобігає заїданню). Згідно з необмежувальним варіантом втілення даного винаходу, пристрій ключа 10 включає пару рухомих комбінаційних елементів ключів 22, один з яких розміщений на першій комбінаційній поверхні ключа 16, і другий з яких розміщений на другій комбінаційній поверхні ключа 18. Центральна деталь першої ділянки 24 може мати жало 40, що виступає з неї і видовжена деталь другої ділянки 26 може бути сформована із заглибиною 42, причому жало 40 одного з рухомих комбінаційних елементів ключа (наприклад, з тугою пресовою посадкою) заходить у заглибину 42 іншого з рухомих комбінаційних елементів ключа. Пристрій ключа 10 не лише відкриває замок за даним винаходом, але є також сумісним із замками (тобто, може бути використаний для відкривання замків), виготовленими згідно з вищезгаданими патентами США 5520035, 5784910 та 5839308, поміж інших, у той час як пристрої ключів за цими патентами не можуть бути використані для відкривання замка за даним винаходом, як буде пояснено далі. Фіг. 4А, 4В та 4С зображують замок відомого рівня техніки, який називається тут першим замком, такий як замок, виготовлений згідно з вищезгаданими патентами США 5520035, 5784910 та 5839308, поміж інших. Перший замок включає обертове осердя 50, яке має паз 52. Фіг. 5А та 6А ілюструють використання ключа відомого рівня техніки 56, такого як ключ, виготовлений згідно з вищезгаданими патентами США 5520035, 5784910 та 5839308, поміж інших. Допоміжний запірний елемент 54 є здатним переміщатися до лінії зсуву 57 (зовнішня окружність осердя 50) за допомогою придатного ключа, вставленого в паз 52. Допоміжний запірний елемент 54 зображений як телескопічний штифт, але можуть бути використані також інші види запірних елементів. Ключ 56 вставляють у паз 52. Ключ 56 має рухомий комбінаційний елемент ключа 58. Допоміжний запірний елемент 54 є здатним переміщатися до лінії зсуву 57 при вирівнюванні по та в контакті з рухомим комбінаційним елементом ключа 58, для забезпечення можливості обертання осердя 50. Натискний елемент 59 розташований в осерді 50 та забезпечує притискне зусилля (наприклад, за допомогою гвинтової пружини), яке підштовхує рухомий комбінаційний елемент ключа 58 в напрямку до допоміжного запірного елемента 54. Відзначимо, що ключ 56 є симетричним ключем і, таким чином, має два рухомі комбінаційні елементи ключа 58. На Фіг. 5В та 6В зображений пристрій ключа 10 відповідно до Фіг. 1А та 1В, вставлений у замкову щілину 52 штиркового осердя відомого рівня техніки 50. Натискний елемент 59 притискається до "верхньої" другої ділянки 26 ("верхня" у розумінні зображення на кресленні) рухомого комбінаційного елемента ключа 22, і "нижня" перша ділянка рухомого комбінаційного елемента ключа 22 вирівнюється по та входить в контакт з допоміжним запірним елементом 54 таким чином, щоб допоміжний запірний елемент 54 був розташований по лінії зсуву 57 для забезпечення можливості обертання осердя 50. Таким чином, пристрій ключа 10 за даним винаходом відкриває замок відомого рівня техніки. На Фіг. 7А та 8А зображений пристрій ключа 10, вставлений в паз 62 штиркового осердя 60 замка, сконструйованого відповідно до варіанта втілення даного винаходу. Замок за цим варіантом втілення винаходу має натискний елемент 66, який притискається до "верхньої" другої ділянки 26 рухомого комбінаційного елемента ключа 22, і "нижня" перша ділянка рухомого комбінаційного елемента ключа 22 вирівнюється по та входить в контакт з допоміжним запірним елементом 64 таким чином, щоб допоміжний запірний елемент 64 був розташований на лінії зсуву 67 для забезпечення можливості обертання осердя 60. Таким чином, пристрій ключа 10 за даним винаходом відкриває замок за даним винаходом. Відзначимо, що натискний елемент 66 даного варіанта втілення розташований зі зсувом (не колінеарно) по відношенню до допоміжного запірного елемента 64. Це відрязняється від замка відомого рівня техніки відповідно до Фіг. 5А-6В, де натискний елемент 59 є колінеарним по відношенню до допоміжного запірного елемента 54. Відзначимо також, що, на відміну від 4 UA 101390 C2 5 10 15 20 відомого рівня техніки, натискний елемент 66 даного варіанта втілення не обов'язково має форму штифта, і може мати сферичну або інші форми. На Фіг. 7В та 8В зображений пристрій ключа відомого рівня техніки 56, вставлений у такий саме паз 62 штиркового осердя 60. На Фіг. 8В видно, що внаслідок розміщення зі зсувом натискного елемента 66, рухомий комбінаційний елемент ключа 58 відомого рівня техніки не може переміщати допоміжний запірний елемент 64 до лінії зсуву 67. (Відсутня сила, діюча на елемент 58 з боку натискного елемента 66.) Таким чином, ключ відомого рівня техніки 56 не працює із замком за даним винаходом, На Фіг. 9А, 9В та 9С зображений замок відповідно до Фіг. 7А, сконструйований відповідно до варіанта втілення даного винаходу. Натискний елемент 66 може бути вставлений в осерді 60 через отвір 68. Гвинтова пружина 70 може забезпечувати діючу силу, і накладка 72 може бути використана для закривання та захисту натискного елемента 66 та пружини 70 в осерді 60. Накладка 72 є круглою в поперечному перерізі та збігається з круглим отвором 68 (наприклад, з тугою пресовою посадкою), і верхній контур накладки 72 є округленим до частково циліндричної форми для збігу із зовнішнім контуром осердя 60. Такий скруглений, частково циліндричний контур накладки 72 забезпечує самоцентрування накладки 72, щоб вона належним чином сиділа в отворі 68. На Фіг. 10А, 10В та ЮС зображений замок відповідно до Фіг. 7А, сконструйований згідно з іншим варіантом втілення даного винаходу, Як згадувалося вище, натискний елемент 66 не є обов'язково сферичним. В цьому варіанті втілення передбачений натискний елемент 66А у формі язичків 74, що співпадають з канавками 76, сформованими у накладці 78. Обсяг даного винаходу включає як комбінації, так і субкомбінації ознак, описаних вище, а також їх модифікації та варіанти, які може уявити кваліфікований фахівець в цій області техніки при прочитанні вищенаведеного опису і які відсутні у відомому рівні техніки. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Пристрій ключа, призначений для використання з декількома замками, який включає стрижневу ділянку і щонайменше один рухомий комбінаційний елемент ключа, який розміщений у зазначеній стрижневій ділянці та включає розташовані поряд першу та другу ділянки, перша ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа розташована уздовж зазначеної стрижневої ділянки і друга ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа розташована зі зсувом відносно до зазначеної першої ділянки, зазначений щонайменше один рухомий комбінаційний елемент ключа виконаний зсувним відносно до зазначеної стрижневої ділянки; де перший замок включає обертове осердя, яке має паз для ключа, натискний елемент в зазначеному обертовому осерді, призначений для натискання на зазначену другу ділянку зазначеного щонайменше одного рухомого комбінаційного елемента ключа для переміщення у такий спосіб допоміжного запірного елемента, розташованого у зазначеному першому замку, до лінії зсуву для забезпечення можливості обертання зазначеного осердя; і де другий замок включає обертове осердя, яке має паз для ключа, і натискний елемент в зазначеному обертовому осерді призначений для натискання на зазначену другу ділянку зазначеного щонайменше одного рухомого комбінаційного елемента ключа для переміщення у такий спосіб допоміжного запірного елемента, розташованого у зазначеному другому замку, до лінії зсуву для забезпечення можливості обертання зазначеного осердя, де натискні елементи першого та другого замків притискаються до двох різних ділянок, розташованих зі зсувом одна від одної на зазначеній другій ділянці зазначеного щонайменше одного рухомого комбінаційного елемента ключа. 2. Пристрій ключа за п. 1, у якому зазначена друга ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа сформована з периферійним вирізом і частина зовнішнього контуру зазначеної першої ділянки зазначеного щонайменше одного рухомого комбінаційного елемента ключа ковзно контактує із зазначеним периферійним вирізом. 3. Пристрій ключа за п. 1 або п. 2, у якому зазначені перша та друга ділянки зазначеного щонайменше одного рухомого комбінаційного елемента ключа рухаються незалежно одна від одної. 4. Пристрій ключа за будь-яким з попередніх пунктів формули, у якому зазначена перша ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа включає центральну деталь, рухомо встановлену в отворі, сформованому у зазначеній стрижневій ділянці, де зазначений отвір сформований з нижнім виступом, і де переміщення зазначеної першої ділянки 5 UA 101390 C2 5 10 15 20 25 30 35 40 45 зазначеного щонайменше одного рухомого комбінаційного елемента ключа обмежується зазначеною центральною деталлю, що впирається у зазначений виступ. 5. Пристрій ключа за будь-яким з попередніх пунктів формули, у якому зазначена друга ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа включає видовжену деталь, рухомо встановлену у видовженому прорізі, сформованому у зазначеній стрижневій ділянці, де зазначений видовжений проріз сформований з нижнім виступом, і де переміщення зазначеної другої ділянки зазначеного щонайменше одного рухомого комбінаційного елемента ключа обмежується зазначеною видовженою деталлю, що впирається у зазначений виступ. 6. Пристрій ключа за будь-яким з попередніх пунктів формули, який включає пару рухомих комбінаційних елементів ключів, розташованих з протилежних боків зазначеної стрижневої ділянки. 7. Пристрій ключа за п. 6, у якому перша ділянка кожного із зазначених рухомих комбінаційних елементів ключа включає першу центральну деталь, рухомо встановлену в отворі, сформованому у зазначеній стрижневій ділянці, де зазначений отвір сформований з нижнім виступом, і де переміщення зазначеної першої ділянки зазначеного щонайменше одного рухомого комбінаційного елемента ключа обмежується зазначеною першою центральною деталлю, що впирається у зазначений виступ, і де друга ділянка кожного із зазначених рухомих комбінаційних елементів ключа включає видовжену деталь, рухомо встановлену у видовженому прорізі, сформованому у зазначеній стрижневій ділянці, де зазначений видовжений проріз сформований з нижнім виступом, і де переміщення зазначеної другої ділянки зазначеного щонайменше одного рухомого комбінаційного елемента ключа обмежується зазначеною видовженою деталлю, що впирається у зазначений виступ; і у якому кожна перша центральна деталь має жало, що виступає з неї, і де кожна видовжена деталь сформована із заглибиною, і жало першої центральної деталі одного з рухомих комбінаційних елементів ключів входить у заглибину видовженої деталі іншого з рухомих комбінаційних елементів ключа. 8. Комбінація замка та ключа, яка включає пристрій ключа, що включає стрижневу ділянку та щонайменше один рухомий комбінаційний елемент ключа, який розташований у зазначеній стрижневій ділянці та включає розташовані поряд першу та другу ділянки, перша ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа розташована уздовж зазначеної стрижневої ділянки і друга ділянка зазначеного щонайменше одного рухомого комбінаційного елемента ключа розташована зі зсувом відносно до зазначеної першої ділянки, зазначений щонайменше один рухомий комбінаційний елемент ключа виконаний зсувним відносно до зазначеної стрижневої ділянки; і замок включає обертове осердя, яке має паз для ключа; і натискний елемент в зазначеному обертовому осерді призначений для натискання на зазначену другу ділянку зазначеного щонайменше одного рухомого комбінаційного елемента ключа для переміщення у такий спосіб допоміжного запірного елемента, розташованого у зазначеному другому замку до лінії зсуву для забезпечення можливості обертання зазначеного осердя, де натискний елемент не є колінеарним із зазначеним допоміжним запірним елементом. 9. Комбінація замка та ключа за п. 8, яка додатково включає накладку, яка встановлена в отворі у зазначеному обертовому осерді та закриває зазначений натискний елемент у зазначеному обертовому осерді, де зазначена накладка має верхній контур, округлений до частково циліндричної форми, що збігається із зовнішнім контуром зазначеного обертового осердя. 10. Комбінація замка та ключа за п. 9, у якій зазначений верхній контур зазначеної накладки забезпечує самоцентрування зазначеної накладки, щоб вона належним чином сиділа в зазначеному отворі. 6 UA 101390 C2 7 UA 101390 C2 8 UA 101390 C2 9 UA 101390 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
