Драбина-приступка

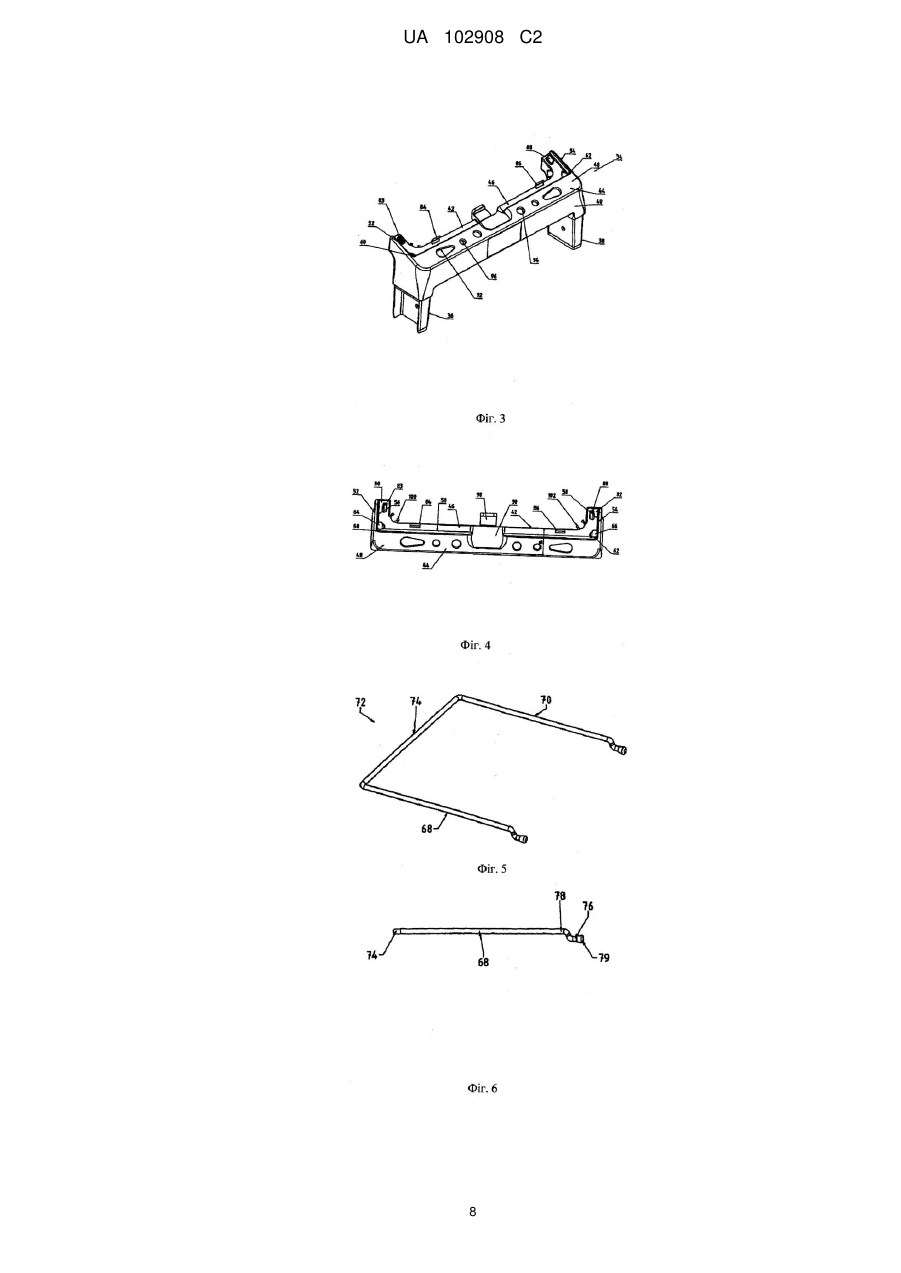

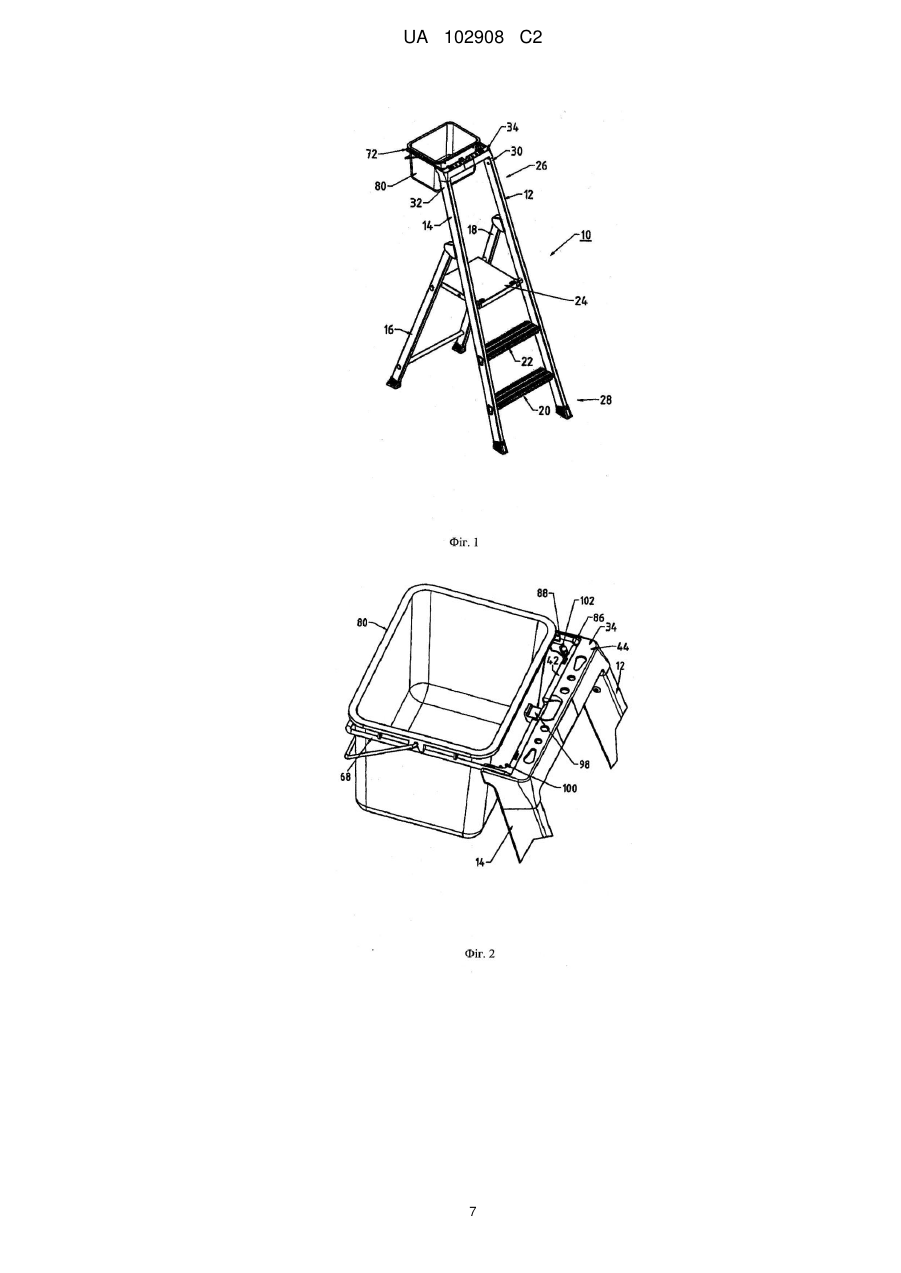

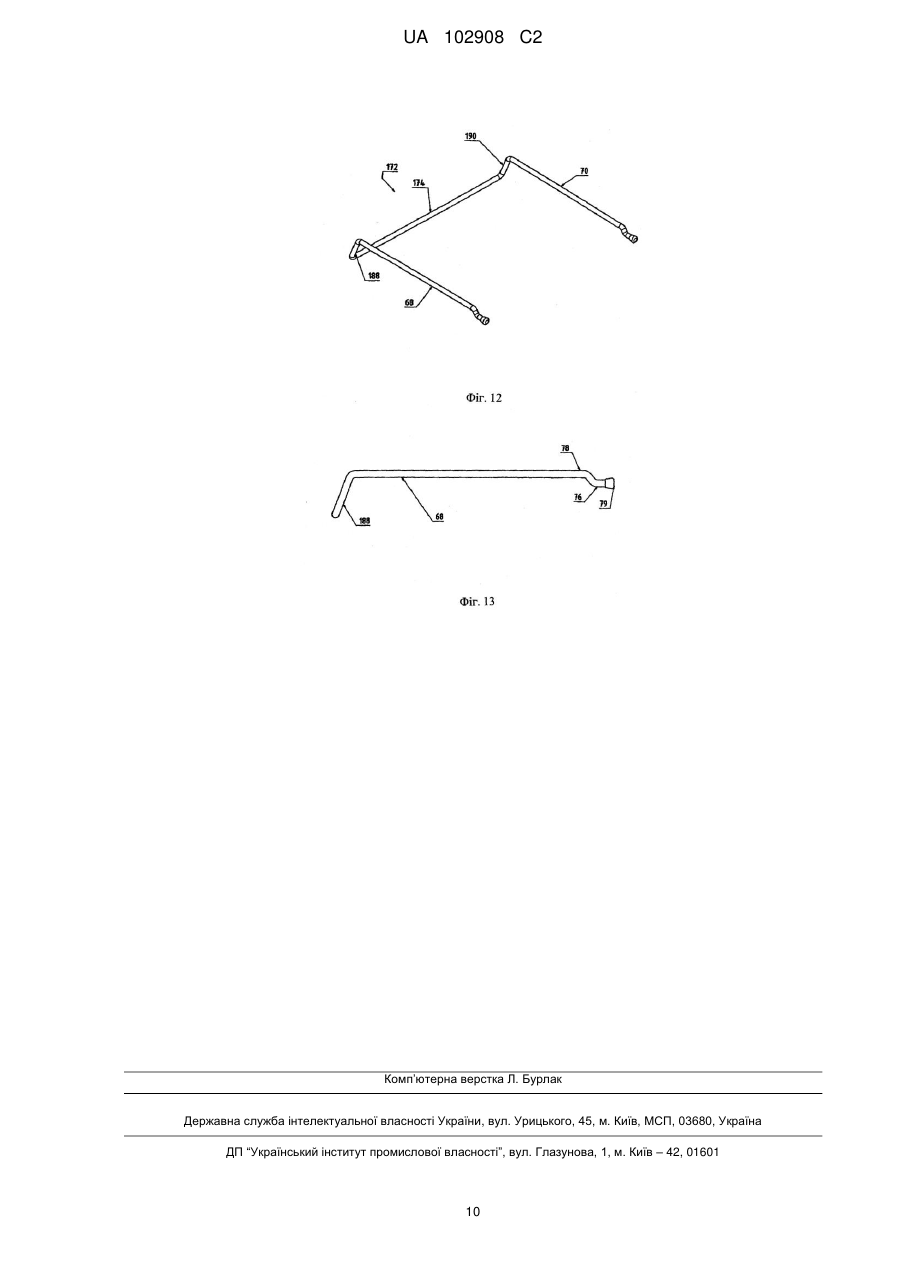

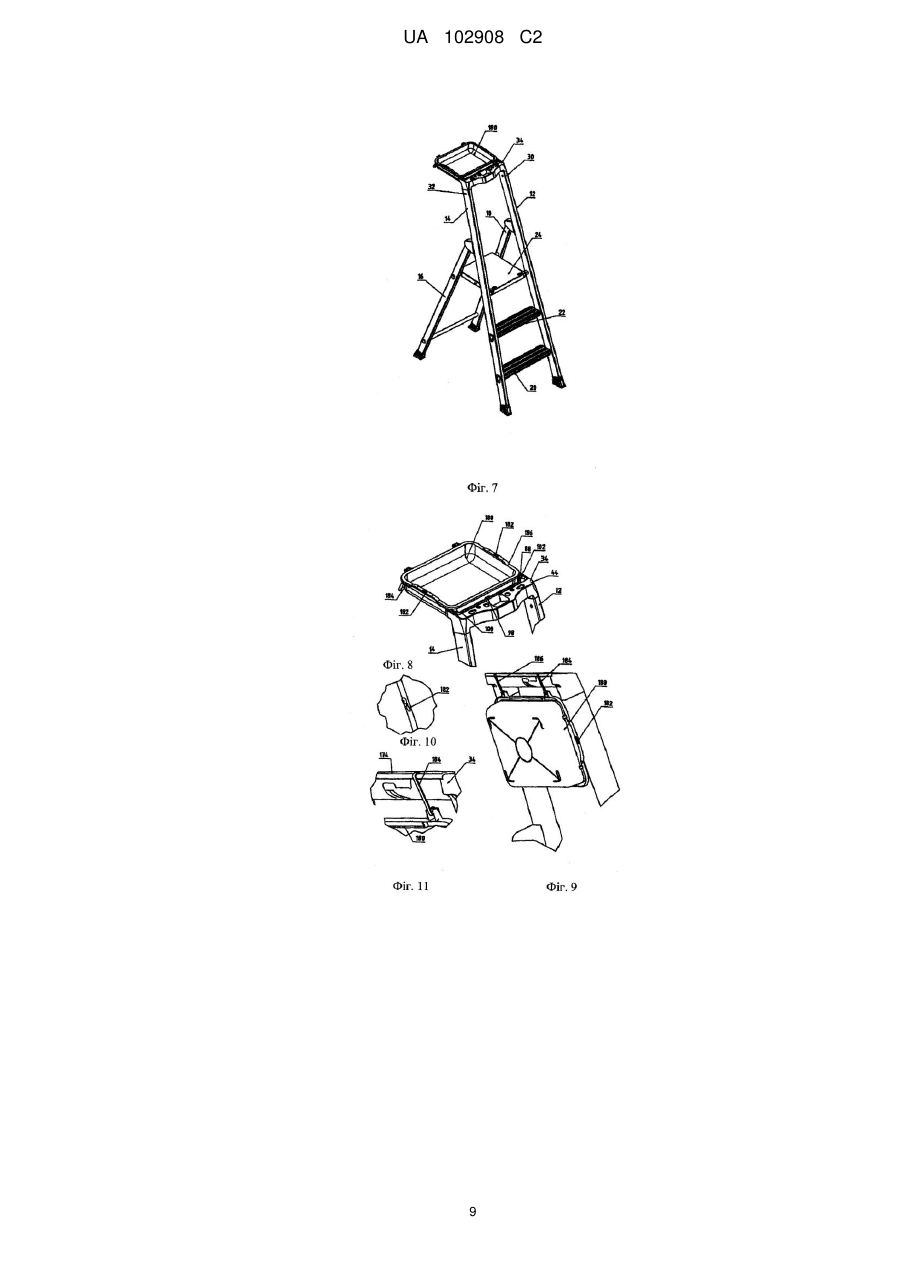

Реферат: Винахід стосується драбини-приступки (10), що містить піднімальні стояки (12, 14) з розташованими між ними східцями (20, 22), шарнірно з'єднані з піднімальними стояками опорні стояки (16, 18), розташований між верхніми кінцями піднімальних стояків з'єднувальний елемент (34), а також U-подібну скобу (72), що виходить зі з'єднувального елемента з можливістю повороту і/або переміщення і у робочому положенні утворює площину, яка проходить поперек драбини-приступки. Для того, щоб скоба в робочому стані стабільно фіксувалася й у той же час, зокрема в неробочому положенні драбини-приступки, не губилася, з'єднувальний елемент (34) у зоні кожного піднімального стояка (12, 14) має наскрізний отвір, що забезпечує з'єднання з його порожниною. Через кожен наскрізний отвір проходить одне з бічних колін скоби, у першому положенні скоби її бічні коліна проходять усередині порожнин, а поперечне коліно розміщене в з'єднувальному елементі (34), а в другому положенні скоба розташована в площині, яка проходить поперек драбини-приступки (10), бічні коліна скоби розташовані поза порожнинами і спираються кінцями на з'єднувальний елемент (34), причому вільний кінець щонайменше одного з бічних колін скоби має ефективний переріз, який більший ефективного перерізу наскрізного отвору. UA 102908 C2 (12) UA 102908 C2 UA 102908 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис Винахід стосується драбини-приступки, що містить перші стояки або піднімальні стояки з розташованими між ними східцями, шарнірно з'єднані з першими стояками другі стояки або опорні стояки, з'єднувальний або лотковий елемент, зв'язаний з верхніми кінцями перших стояків, а також U-подібну скобу, що має бічні і поперечне коліна і відходить від лоткового елемента з можливістю повороту і/або переміщення, причому скоба в робочому положенні утворює площину, яка проходить поперек драбини-приступки. Відповідна драбина-приступка описана у DE-U-7008741. Від верхніх кінців її стояків відходить лоток для інструментів. Для збільшення поверхні прилягання передбачена дротова скоба, яка або висувається зі стояків або бічних консолей лотка, або всувається в них. У DE-U-202007002103 описана драбина-приступка, яка містить з'єднуючі її стояки першу і другу скоби, одна з яких своїми бічними колінами всувається усередину стояків. Об'єктом GB-A-2371078 є драбина-приступка з лотком, який надівається на з'єднуючу піднімальні стояки поперечну скобу і знімається з неї. Драбина-приступка в GB-A-2192025 дає можливість закріплення в зоні піднімальних стояків поворотного лотка. В основі винаходу лежить задача удосконалення драбини-приступки описаного вище роду таким чином, щоб скоба в робочому положенні стабільно фіксувалася, і щоб можна було розмістити, зокрема, також важкі предмети, такі як штукатурні відра, лотки і т. п. Також скоба не повинна спадати. В іншому аспекті винаходу скоба, якщо вона не потрібна, повинна надійно прибиратися. Для вирішення цієї задачі, відповідно до винаходу, в основному, передбачено, що з'єднувальний або лотковий елемент у зоні кожного першого стояка має наскрізний отвір, що забезпечує з'єднання з його порожниною, через кожен наскрізний отвір проходить одне з бічних колін скоби, у першому положенні скоби її бічні коліна проходять усередині порожнин перших стояків, а поперечне коліно розміщене в з'єднувальному або лотковому елементі або проходить у його зоні і що в другому положенні скоба проходить в площині, яка проходить поперек драбини-приступки, бічні коліна скоби проходять поза порожнинами перших стояків і спираються кінцями на з'єднувальний або лотковий елемент, причому вільний кінець щонайменше одного з бічних колін скоби має ефективний переріз, який більший ефективного перерізу наскрізного отвору. Зокрема, вільні кінці бічних колін скоби мають відповідну геометрію перерізу, яка досягається переважно за рахунок оболонки або наконечника, наприклад із пластику. Зрозуміло, у рамках винаходу можлива також реалізація геометрії перерізу за рахунок деформації кінців бічних колін скоби. Відповідно до винаходу, запропонована драбина-приступка з поворотною і всувною в несучі східці стояка скобою, яка у зоні лоткового елемента забезпечує розміщення, наприклад, відра або додаткового лотка. При цьому скоба завжди проходить через лотковий елемент, який сприймає зусилля важеля, які передаються через скобу. Для цього коліна своїми кінцями спираються на протилежних сторонах на з'єднувальний або лотковий елемент, який називається далі для простоти лотковим елементом. Таким чином, виконання лоткового елемента варто також вважати ознакою винаходу. Переважно лотковий елемент при вигляді спереду, тобто в напрямку утвореної першими стояками площини, має U-подібну форму з бічними і поперечними колінами, причому бічні коліна проходять усередині стояків і з'єднані з ними, наприклад згвинчені. Бічні коліна повинні мати U-подібну геометрію профілю, що відповідає внутрішній геометрії стояків, так що коліна скоби розташовані в стояках у значній мірі без зазору. Зрозуміло, за рамки винаходу не виходить і те, що стояки розміщені на кінцях в бічних колінах. Поперечне коліно опорного елемента містить у собі першу і другу ділянки, які проходять між стояками. При цьому обидві ділянки утворюють площини, які проходять зі зміщенням одна відносно одної, утворюючи уступ. Між ділянками проходить стінка у вигляді ребра. У її зоні є наскрізні отвори, через які проходять бічні коліна скоби, причому наскрізні отвори проходять частково як через першу ділянку, так і через стінку у вигляді ребра. Першу і другу ділянки утворюють, отже, уступ, так що висунута скоба спирається на зовнішню сторону першої ділянки і на внутрішню сторону другої ділянки. Отже, перша і друга ділянки утворюють у зоні наскрізних отворів першу і другу опори для кінців бічних колін скоби. Зокрема, передбачено, що поперечне коліно лоткового елемента, що має при вигляді зверху, тобто в площині, яка проходить приблизно паралельно поверхні опори драбиниприступки, U-подібну форму має перша і друга ділянки, що проходять по його довжині, причому 1 UA 102908 C2 5 10 15 20 25 30 35 40 45 50 55 60 перша ділянка має бічні області, які проходять в зоні бічних колін лоткового елемента, які є першими опорами для бічних колін скоби в її другому положенні, і зовнішню поверхню, яка проходить зі зміщенням і під зовнішньою поверхнею другої ділянки. Відповідно до одного варіанта здійснення винаходу, стінка у вигляді ребра переходить в обмежуючі першу ділянку крайові стінки, які виступають за верхню сторону першої ділянки. На відстані від крайових стінок і стінки у вигляді ребра від першої ділянки віддалені фіксуючі виступи, відстань на просвіті між якими до повернених до них сторін крайових стінок і стінки у вигляді ребра відповідає перерізу колін скоби, так що можливе затиснення або фіксація скоби в робочому і неробочому станах. У неробочому стані (перше положення скоби) скоба фіксована переважно між проміжною стінкою у вигляді ребра, що проходить між першою і другою ділянками лоткового елемента, і розташованим/розташованими на відстані від нього фіксуючим виступом/фіксуючими виступами. Щоб полегшити висування скоби і, тим самим, узятися за поперечне коліно, у середній частині першої ділянки виконане жолобчасте заглиблення, яке щонайменше частково може проходити на другій ділянці. Щоб забезпечити щонайменше лінійне прилягання кінця скоби до зовнішньої сторони першої ділянки і до внутрішньої сторони другої ділянки, кожне бічне коліно скоби вигнуте на кінці і містить у собі першу ділянку і другу ділянку, яка проходить паралельно їй зі зміщенням, причому в робочому положенні (друге положення) скоби ділянка, яка проходить з боку поперечного коліна, як перша ділянка скоби спирається на першу ділянку - опорного елемента, а кінцева ділянка як друга ділянка скоби - на внутрішню сторону другої ділянки. Кінець має геометрію уступу. Крім того, на другій ділянці лоткового елемента можуть бути виконані отвори, при необхідності, різного розміру для розміщення інструментів. За рахунок того, що наконечники для збільшення перерізу, які складаються, зокрема, із пластику, закріплені на кінцях бічних колін скоби, наприклад, клеєм, досягається додаткова перевага. У стандартних драбин-приступок зменшується відстань перших стояків від нижнього кінця до верхнього. Унаслідок цього кінці бічних колін скоби залежно від контуру прилягають усередині стояків до їхніх внутрішніх поверхонь. Оскільки скоба складається з металу, при її висуванні і всуванні виник би неприємний дряпаючий шум, і відбувалося б її спрацювання, що відвернене при використанні наконечника, який складається з пластику. Інші подробиці, переваги й ознаки винаходу приведені не тільки у формулі, ознаках, що містяться в ній - самих по собі і/або в комбінаціях, але й у нижченаведеному описі переважного приклада здійснення, зображеного на кресленнях, на яких представлено: - фіг. 1: драбину-приступку; - фіг. 2: фрагмент драбини-приступки по фіг. 1 у збільшеному вигляді; - фіг. 3: перспективний вигляд лотка, стояків драбини-приступки, що відходять від верхніх кінців, по фіг. 1 і 2; - фіг. 4: лоток по фіг. 3, вигляд зверху; - фіг. 5: скобу в перспективному вигляді; - фіг. 6: скобу по фіг. 5, вигляд збоку; - фіг. 7: інший варіант аналогічної фіг. 1 драбини-приступки з лотком у робочому положенні; - фіг. 8: фрагмент драбини-приступки по фіг. 7; - фіг. 9: фрагмент драбини-приступки по фіг. 7 і 8 з лотком у транспортному положенні; - фіг. 10: подробицю фіг. 9; - фіг. 11: іншу подробицю фіг. 9; - фіг. 12: другий варіант скоби в перспективному вигляді; - фіг. 13: скобу з фіг. 12 при вигляді збоку. На фіг. 1 у принциповому і перспективному вигляді зображена драбина-приступка 10, що містить перші стояки або піднімальні стояки 12, 14 і шарнірно з'єднані з ними другі стояки 16, 18, що утворюють опорні стояки. Між піднімальними стояками 12, 14 у нижній частині відомим чином розташовані східці 20, 22, а у верхній частині розташована площадка 24 для ніг. У цьому відношенні дане посилання на досить відомі конструкції. Крім того, піднімальні стояки 12, 14 розташовані з нахилом один до одного, унаслідок чого відстань між ними у верхній частині 26 менша, ніж у нижній частині 28. Однак відповідну конструкцію не слід розуміти як обмежуючу обсяг охорони. Від верхніх кінців 30, 32 піднімальних стояків 12, 14 відходить з'єднувальний елемент у вигляді порожнистого тіла, наприклад лоток 34, більш докладно описаний за допомогою фіг. 3 і 4. Для простоти з'єднувальний елемент називається далі лотком 34. Лоток 34, який складається, зокрема, із пластику, що може являти собою відливок під тиском, має як при 2 UA 102908 C2 5 10 15 20 25 30 35 40 45 50 55 60 вигляді спереду, тобто в напрямку піднімальних стояків 12, 14, так і при вигляді зверху, тобто в напрямку поверхні опори драбини-приступки 10, U-подібну форму. Лоток 34 має бічні коліна 36, 38 U-подібного перерізу, зовнішня геометрія яких відповідає внутрішній геометрії піднімальних стояків 12, 14, щоб їх можна було майже без зазору вставити в них, а потім згвинтити з ними. Отже, лоток 34 являє собою принципово відому конструкцію. З'єднуюче бічні коліна 36, 38 поперечне коліно 40 складається з першої, U-подібної при вигляді зверху ділянки 42, що проходить з боку опорних стояків, і другої ділянки 44. Ділянки 42, 44 мають верхні зовнішні поверхні 46, 48, які проходять в зміщених один відносно одної площинах, приблизно горизонтальні при встановленій драбині-приступці 10. Між зовнішніми поверхнями 46, 48, які лежать в зміщених одна відносно одної і переважно паралельних одна одній площинах, проходить проміжна стінка 50, яка переходить у бічні крайові ділянки 52, 54, що виступають за зовнішню поверхню 46 першої ділянки 42 і своїми верхніми кромками 56, 58 переходять урівень в зовнішню поверхню 48 другої ділянки 44. Бічні краї обмежують бічні коліна U-подібної першої ділянки 42 лотка 34. Зовнішні поверхні 46, 48 утворюють разом із проміжною стінкою 50 уступ. У кутових зонах 60, 62 зовнішньої поверхні 46 першої ділянки 42, що проходять над охоплюваним бічними колінами 36, 38 простором і, тим самим, при закріпленому на піднімальних стояках 12, 14 лотку 34 над їхніми порожнинами, частково на першій ділянці 42 і частково в проміжній стінці 50 виконані наскрізні отвори 64, 66. Через наскрізні отвори 64, 66 проходять бічні коліна 68, 70 скоби 72. Остання займає два положення, а саме: перше положення, у якому вона не використовується, і друге положення, що відповідає робочому положенню. У першому положенні бічні коліна 68, 70 проходять усередині порожнин піднімальних стояків 12, 14. Для використання скоби 72, тобто в другому положенні, бічні коліна 68, 70 проходять поза піднімальними стояками 12, 14 і спираються на лоток 34. Скоба 72, яка може являти собою дротову скобу, має U-подібну форму, унаслідок чого її бічні коліна 68, 70 з'єднані поперечним коліном 74. Кінці бічних колін 68, 70 вигнуті, тобто мають в зміщених одна відносно одної площинах ділянки 76, 78, як це показано при вигляді збоку на фіг. 6. Зовнішня кінцева ділянка 76, що проходить під утвореною скобою 72 площиною, оснащена на кінці пластиковим наконечником 79, ефективний переріз якого більший ефективного перерізу наскрізних отворів 64, 66. Таким чином, скоба 72 не може випасти після монтажу, тобто її бічні коліна 68, 70 вставлені в наскрізні отвори 64, 66, а потім на їхніх кінцях, тобто на фіг. 6 на ділянках 76, закріплені, наприклад клеєм, пластикові наконечники 79. У робочому положенні зовнішня відігнута ділянка 76 прилягає до внутрішньої сторони другої ділянки 44 лотка 34. Внутрішня кінцева ділянка 78, яка проходить у площині скоби 72, прилягає до поперечних бічних поверхонь 80, 82 зовнішньої сторони 46 першої ділянки 42. Таким чином, зусилля, які передаються скобою 72, можуть лінійно передаватися на лоток 34, що забезпечує надійну фіксацію, зокрема тоді, коли скобою 72 утримується, наприклад, відро 80 або лоток 180 відповідно на фіг. 1, 2 і 7-9, яке/який може бути заповнене/заповнений фарбою, водою і т. п. або може служити підставкою. Замість відра 80 або лотка 180 у скобу 72 може вставлятися також інший елемент. На фіг. 3 і 4 видно, що від зовнішньої поверхні 46 першої ділянки 42 відходять виступи, такі як фіксуючі носики 83, 84, 86, 88, розташовані на відстані від внутрішніх поверхонь крайових стінок 52, 54 і проміжної стінки 50. При цьому відстань у просвіті між виступами 83, 84, 86, 88 і поверненими до них внутрішніми поверхнями стінок 50, 52, 54 відповідають перерізу скоби 72, тобто бічних 68, 70 і поперечного 74 колін, так що в неробочому положенні (перше положення) поперечне коліно 74 може бути затиснуте між виступами 84, 86 і проміжною стінкою 50, а в робочому положенні (друге положення) бічні коліна 68, 70 можуть бути затиснуті між виступами 83, 88 і внутрішніми поверхнями крайових стінок 52, 54. Щоб за поперечне коліно 74 можна було взятися тоді, коли скоба 72 не використовується, тобто коли її бічні коліна 68, 70 прибрані в піднімальні стояки 12, 14, для того щоб висунути їх зі стояків 12, 14, у даному прикладі на обох ділянках 42, 44 посередині виконане жолобчасте заглиблення 90. Таким чином, можна без проблем узятися за поперечне коліно 74. Переважним чином, скоба 72 складається зі зігнутого дротового матеріалу і має діаметр 5-7 мм, переважно 6 мм. Довжина поперечного коліна 74 коливається переважно між 230 і 250 мм, що не є обмеженням запропонованого рішення. Ефективна довжина бічних колін 68, 70, тобто область, що виступає за лоток 34, повинна лежати в діапазоні 210-230 мм, так що можуть підвішуватися лотки і відра відносно великого перерізу. Друга ділянка 44 має отвору 92, 94, 96, наприклад для вставлення інструментів. Крім того, посередині від першої ділянки 42 і в продовження заглиблення 90 віддалений гакоподібний виступ 98, наприклад для підвішування ручки відра. 3 UA 102908 C2 5 10 15 20 25 30 35 40 45 50 55 60 Від внутрішніх кутів першої ділянки 42 відходять утворюючі кліпси виступи, наприклад для затиснення проводів. На фіг. 7-13 зображена драбина-приступка, що конструктивно відповідає, у принципі, драбині-приступці на фіг. 1, так що однакові елементи позначені однаковими посилальними позиціями. Те ж стосується з'єднуючого піднімальні стояки 12, 14 лоткового елемента 34, так що варто послатися на відповідні міркування, хоча можливі геометричні, що не впливають, однак, на функцію відмінності, як показує як приклад порівняння зображеного поперечного коліна 40 лоткового елемента 34. Основна відмінність варіантів на фіг. 1-6 і 7-13 полягає в утримуваному U-подібною скобою 172 лотку 180. Так, у прикладі на фіг. 7-13 передбачено, що лоток 180 при транспортуванні драбиниприступки може бути повернутий у паркувальне положення і зафіксований в ньому, як показує порівняння фіг. 8, 9-11. Для цей лоток 180 у зоні виступаючих за опорні стояки 16, 18 ділянок піднімальних стояків 12, 14, а саме на їхніх зворотних сторонах, може бути з'єднаний, наприклад, за допомогою кліпс або з'єднань 182, утворених заклепками східців і отворами у формі замкової щілини. Отвір 182 у формі замкової щілини з відповідною заклепкою або гвинтом добре видно на фіг. 8 і 9. Від переднього торцевого краю лотка 180 відходять смугоподібні гаки 184, 186, які складаються, наприклад, із пружинної сталі і можуть бути з'єднані з поперечним коліном 174 скоби 172, як це показано на фіг. 9. Скоба 172 прибирається в піднімальні стояки 12, 14, тобто її бічні коліна 68, 70 всуваються в них. У цьому відношенні варто послатися на конструкцію й ознаки, що пояснюються в зв'язку, зокрема, з фіг. 5 і 6. Скоба 172 відрізняється від скоби 72 тим, що поперечне коліно 174 розташоване зі зміщенням до утвореної бічними колінами 68, 70 площини, тобто з'єднане з ними проміжними колінами 188, 190. Така конструкція вибрана для того, щоб при прибраних у піднімальні стояки 12, 14 бічних колінах 68, 70 поперечне коліно 174 розташовувалося в зоні передньої сторони з'єднувального або лоткового елемента 34 таким чином, щоб гаки 184, 186 могли проходити поверненими приблизно в площині, утвореної верхнім огинаючим краєм лотка 180 при його фіксації на піднімальних стояках 12, 14. Це показано на фіг. 9 і 11. Ці заходи дають можливість без проблем транспортувати драбину-приступку з лотком 180 у його паркувальному положенні, тобто у фіксованому на піднімальних стояках 12, 14 положенні так, що він не може безконтрольно відділитися від драбини-приступки 10, а він сам або гаки 184, 186 не можуть стати перешкодою. Щоб використовувати лоток 180, скоба 172 висувається з піднімальних стояків 12, 14 і приводиться в положення, показане на фіг. 7 і 8. Попередньо послаблюється з'єднання між лотком 180 і заклепками, що відходять від зворотної сторони піднімальних стояків 12, 14, тобто лоток 180 зміщується таким чином, що заклепки виходять із зачеплення з отворами 182. Потім лоток 180 повертається навколо поперечного коліна 174, причому гаки 184, 186 залишаються з'єднаними з поперечним коліном 174. Після цього лоток 180 вставляється з верхньої сторони в утворену скобою 172 раму. У даному прикладі лоток повертається, отже, за годинниковою стрілкою з парку вального положення (фіг. 9) у робоче положення (фіг. 7, 8). ФОРМУЛА ВИНАХОДУ 1. Драбина-приступка (10), яка містить перші стояки або піднімальні стояки (12, 14) з розташованими між ними східцями (20, 22), шарнірно з'єднані з першими стояками другі стояки або опорні стояки (16, 18), з'єднувальний або лотковий елемент (34), зв'язаний з верхніми кінцями (30, 32) перших стояків, а також U-подібну скобу (72, 172), що має бічні коліна (68, 70) і поперечне коліно (74, 174) і відходить від з'єднувального або лоткового елемента з можливістю повороту і/або переміщення, причому скоба в робочому положенні утворює площину, яка проходить поперек драбини-приступки, яка відрізняється тим, що з'єднувальний або лотковий елемент (34) у зоні кожного першого стояка (12, 14) має наскрізний отвір (64, 66), що забезпечує з'єднання з його порожниною, причому через кожен наскрізний отвір проходить одне з бічних колін (68, 70) скоби, причому в першому положенні скоби її бічні коліна проходять усередині порожнин перших стояків, а поперечне коліно (74, 174) розміщене в з'єднувальному або лотковому елементі (34) або проходить у його зоні, причому в другому положенні скоба проходить у площині, яка проходить поперек драбини-приступки (10), бічні коліна скоби проходять поза порожнинами перших стояків і спираються кінцями на з'єднувальний або 4 UA 102908 C2 5 10 15 20 25 30 35 40 45 50 55 лотковий елемент (34), причому вільний кінець (76) щонайменше одного з бічних колін скоби має ефективний переріз, який більший ефективного перерізу наскрізного отвору. 2. Драбина-приступка за п. 1, яка відрізняється тим, що вільний кінець кожного бічного коліна (68, 70) скоби має переріз, який більший відповідного перерізу наскрізного отвору (64, 66) в лотковому елементі (34). 3. Драбина-приступка за п. 1 або 2, яка відрізняється тим, що ефективний переріз бічного коліна (68, 70) скоби утворений надягнутим на вільний кінець (76) наконечником (79). 4. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що наконечник (79) виконаний із пластику і з'єднаний, наприклад склеєний, з вільним кінцем (76) бічного коліна (68, 70) скоби. 5. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що з'єднувальний або лотковий елемент (34) має при вигляді зверху U-подібну форму з бічними колінами (36, 38) і поперечним коліном (40), причому бічні коліна (36, 38) проходять усередині перших стояків (12, 14) і з'єднані з ними, наприклад згвинчені. 6. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що бічні коліна (36, 38) з'єднувального або лоткового елемента (34) мають U-подібну геометрію профілю, яка відповідає внутрішній геометрії внутрішнього простору перших стояків (12, 14). 7. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що з'єднувальний або лотковий елемент (34) має при вигляді зверху U-подібну форму. 8. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що поперечне коліно (40) з'єднувального або лоткового елемента (34), яке має при вигляді зверху U-подібну форму, має першу і другу ділянки (42, 44), які проходять по довжині поперечного коліна (40), причому перша ділянка (42) має бічні області (80, 82), які проходять в зоні бічних колін (36, 38) з'єднувального або лоткового елемента (34), причому ці бічні області є першими опорами для бічних колін (68, 70) скоби (72) у її другому положенні, причому перша ділянка (42) має зовнішню поверхню (46), що проходить зі зміщенням і під зовнішньою поверхнею (48) другої ділянки (44). 9. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що зовнішня поверхня (46) першої ділянки (42) має при вигляді зверху U-подібну форму. 10. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що зовнішні поверхні (46, 48) першої і другої ділянок (42, 44) проходять паралельно одна одній і перпендикулярно або приблизно перпендикулярно бічним колінам (36, 38) з'єднувального або лоткового елемента (34), переходять одна у одну через проміжну стінку (50) у вигляді ребра, причому проміжна стінка (50) переходить у бічні крайові стінки (52, 54), що проходять уздовж зовнішньої поверхні (46) першої ділянки (42) і виступають за неї. 11. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що наскрізний отвір (64, 66) виконаний в кутовій зоні U-подібної при вигляді зверху першої ділянки (42). 12. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що наскрізний отвір (64, 66) частково проходить у зовнішній поверхні (46) першої ділянки і частково - у проміжній стінці (50). 13. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що друга ділянка утворює із внутрішньої сторони другу опору для бічних колін (68, 70) скоби (72, 172) у її другому положенні. 14. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що переважно в середній частині першої ділянки (42) виконане жолобчасте заглиблення (90) для захоплення поперечного коліна (74) скоби (72, 172) у її першому положенні. 15. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що жолобчасте заглиблення (90) щонайменше частково виконане на другій ділянці (44). 16. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що на відстані від бічних крайових стінок (52, 54) першої ділянки (42) і проміжної стінки (50) виконані виступаючі з її зовнішньої поверхні (46) фіксуючі виступи (83, 84, 86, 88) для фіксації між ними і поверненою до них бічною крайовою стінкою або, відповідно, проміжною стінкою бічних колін (68, 70) і поперечного коліна (74). 17. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що кожне бічне коліно (68, 70) скоби вигнуте на кінці і має першу ділянку (76) і розташовану зі зміщенням відносно неї і переважно паралельно їй другу ділянку (78), причому в другому положенні скоби (72, 172) ділянка як перша ділянка (78) скоби, яка проходить з боку її поперечного коліна, спирається на першу ділянку (42) лоткового елемента (34), а друга ділянка скоби - на внутрішню сторону другої ділянки (44) лоткового елемента. 5 UA 102908 C2 5 10 15 20 25 30 35 18. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що друга ділянка (44) з'єднувального або лоткового елемента (34) має отвори, при необхідності, різного розміру для розміщення інструментів. 19. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що скоба (72, 172) являє собою вигнуту дротову скобу. 20. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що бічні коліна (68, 70) скоби (72, 172) мають таку довжину, що в її другому положенні можливе розміщення на ній відра. 21. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що від першої ділянки (42) і переважно в продовження жолобчастого заглиблення (90) відходить гакоподібний виступ. 22. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що від внутрішніх кутів першої ділянки (42) відходять кліпсоподібні посадочні елементи (100, 102). 23. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що гакоподібний виступ (98) розташований у площині, яка проходить паралельно утвореній першою ділянкою (42) площині або в ній. 24. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що кліпсоподібні посадочні елементи (100, 102) розташовані в площині, яка проходить паралельно утвореній першою ділянкою (42) площині або в ній. 25. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що від її стояків, зокрема піднімальних стояків (12, 14), відходять кріпильні елементи для фіксації ємності (80, 180), яка рознімно вставляється в скобу (72), такої як лоток або відро. 26. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що ємність (80, 180) рознімно з'єднана зі стояками (12, 14) за допомогою з'єднання, утвореного заклепками східців і отворами у формі замкової щілини, або за допомогою пружинячих кліпс. 27. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що в її робочому положенні ємність (80, 180) виконана з можливістю з'єднання зі скобою (72) з геометричним і із силовим замиканням, зокрема з геометричним замиканням. 28. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що ємність, така як лоток (180), містить з'єднувальні елементи, які виходять з її віддаленого від драбини-приступки поперечного краю, такі як гаки (184, 186), з'єднані з поперечним коліном (174) скоби (172). 29. Драбина-приступка за одним з попередніх пп., яка відрізняється тим, що поперечне коліно (174) скоби (172) розташоване зі зміщенням по відношенню до утвореної її бічними колінами (68, 70) площини таким чином, що після з'єднання ємності (180) з піднімальними стояками (12, 14) з'єднувальні елементи, такі як гаки (184, 186), розташовуються в площині, що проходить уздовж піднімальних стояків, відповідно, приблизно в утвореній ємністю площині. 6 UA 102908 C2 7 UA 102908 C2 8 UA 102908 C2 9 UA 102908 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
