Драбина з гнучкими поздовжніми елементами

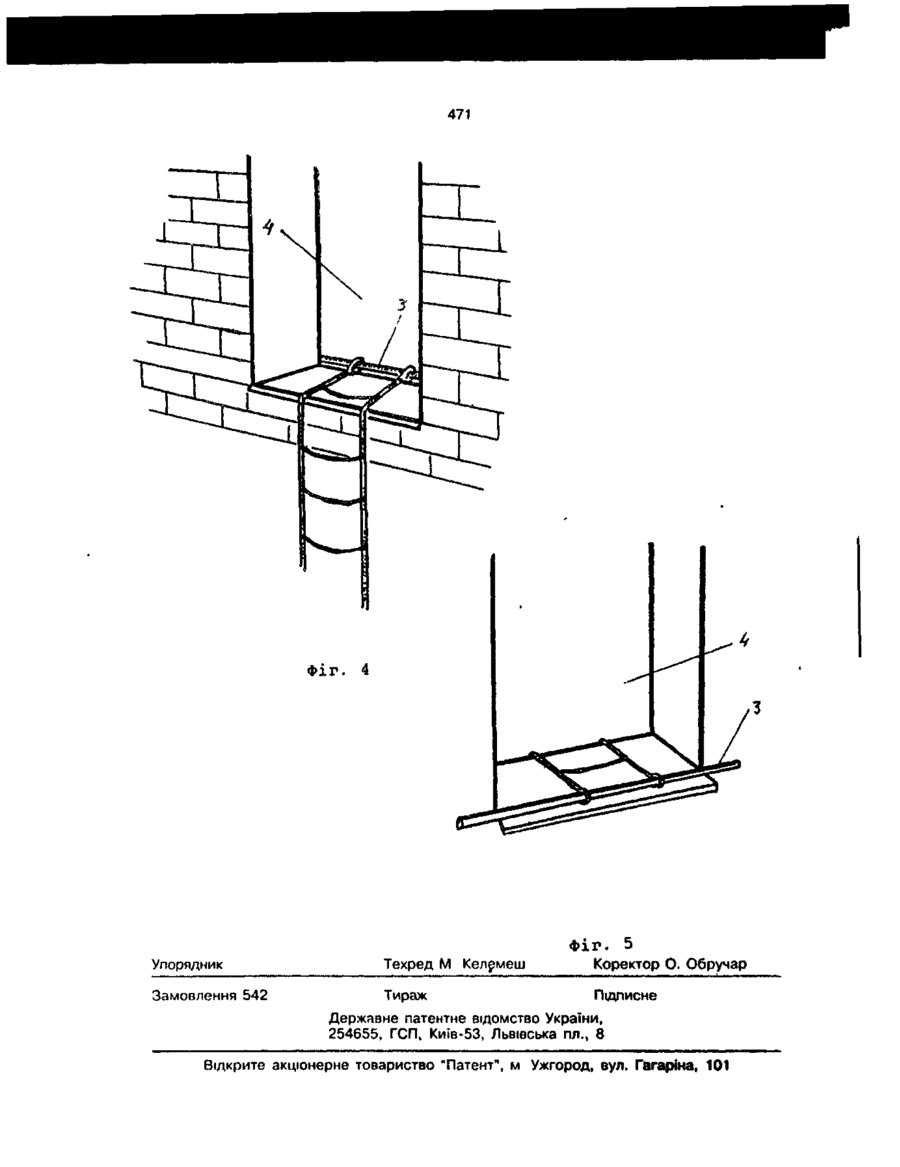

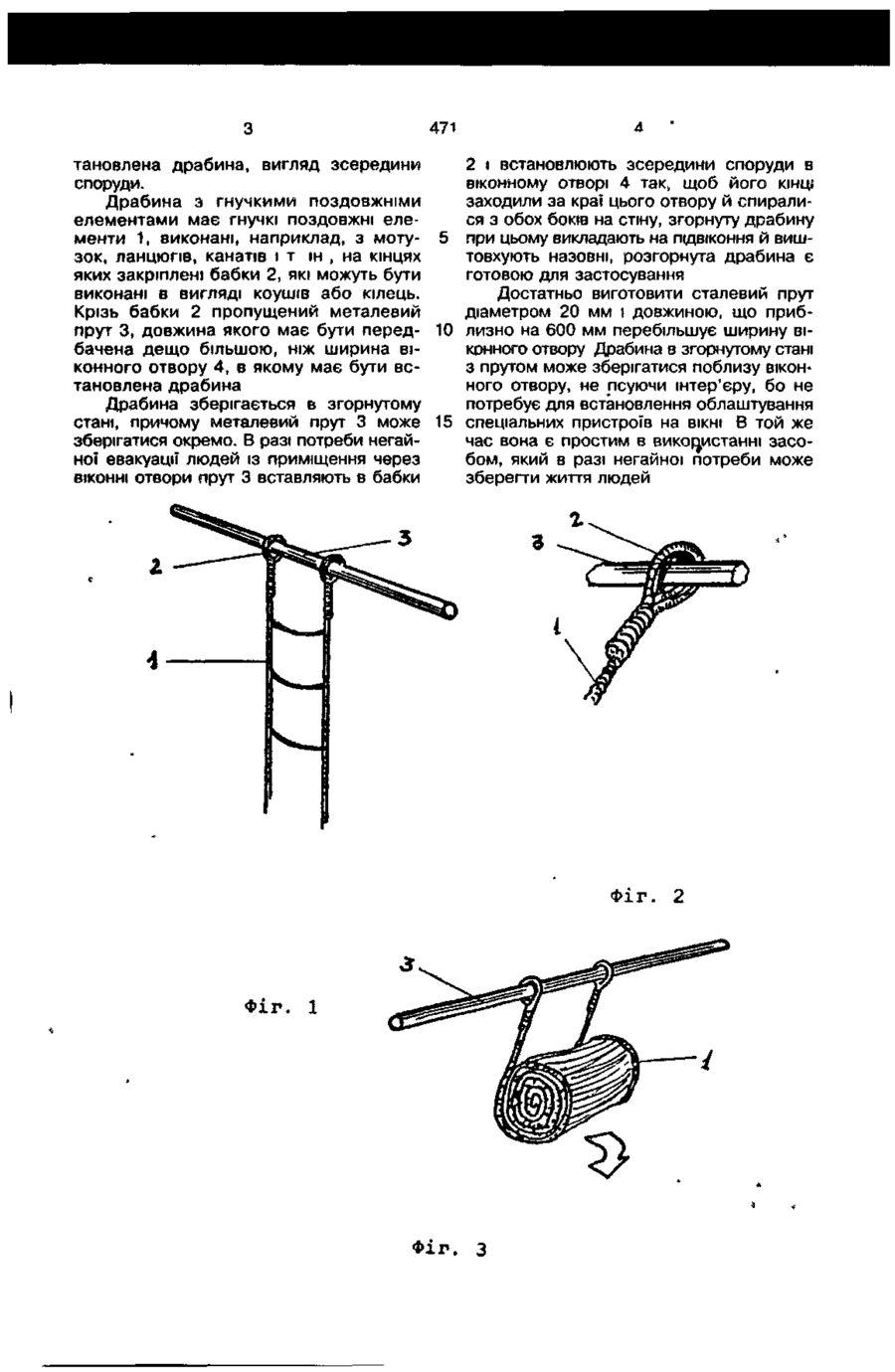

1. Драбина з гнучкими поздовжніми елементами, що має на кінцях гнучких елементів засоби для рознімного кріплення до стаціонарної конструкції споруди, яка в і д р і з н я є т ь с я Корисна модель стосується засобів для екстреної евакуації людей із споруд під час аварійної ситуації або пожежі через віконні отвори з будь-якого поверху і може бути використана в багатоповерхових громадських спорудах, наприклад, в готелях. Відомий пристрій для евакуації при пожежі, в якому драбина з гнучкими поздовжніми елементами оснащена на кінцях гнучких поздовжніх елементів гаками, які зачіпляються за стаціонарні засоби кріплення, які жорстко закріплені на конструкції споруди [Авторське свідоцтво СРСР № 1530733, кл. Е 06 С 9/14, 1988]. Недолік відомої конструкції полягає в необхідності передбачення стаціонарних засобів кріплення, що може зіпсувати інтер'єр. В основу корисної моделі поставлено задачу здійснення рознімного кріплення драбини з гнучкими поздовжніми елементами до елементів споруди шляхом об'єд тим, що елементи рознімного кріплення виконані в вигляді двох бабок, крізь які пропущений металевий прут, довжина якого не менша за ширину отвору в стіні споруди. 2. Драбина за п. 1, яка в і д р і з н я є т ь с я тим," що бабки виконані в вигляді коушів. 3. Драбина за п.1, яка в і д р і з н я є т ь с я тим, що бабки виконані в вигляді кілець. нання елементів рознімного кріплення, що ними оснащені кінці гнучких елементів, з елементами, що взаємодіють із стаціонарними елементами споруди, що забезпечує відсутність необхідності передбачення стаціонарних засобів кріплення і псування інтер'єру. Запропонована драбина з гнучкими поздовжніми елементами має на кінцях гнучких елементів засоби для рознімного кріплення до стаціонарної конструкції споруди, виконані у вигляді двох бабок, крізь які пропущений металевий прут, довжина якого не менша за ширину отвору в стіні споруди. Для покращення естетичності та зручності користування бабки можуть бути виконані в вигляді коушів або кілець. На фіг. 1 зображена драбина, загальний вигляд; на фіг. 2 - бабка (коуш); на фіг. З - підготовлена до застосування драбина; на фіг. 4 ~ встановлена драбина, вигляд зовні споруди; на фіг. 5 - вс С > 471 2 і встановлюють зсередини споруди в тановлена драбина» вигляд зсередини віконному отворі 4 так» щоб його кінц5 споруди. заходили за краї цього отвору й спиралиДрабина з гнучкими поздовжніми ся з обох боків на стіну, згорнуту драбину елементами має гнучкі поздовжні елементи 1, виконані, наприклад, з моту- 5 при цьому викладають на ПІДВІКОННЯ Й вишзок, ланцюгів, канатів і т ін , на кінцях товхують назовні, розгорнута драбина є яких закріплені бабки 2, які можуть бути готовою для застосування виконані в вигляді коушів або кілець. Достатньо виготовити сталевий прут Крізь бабки 2 пропущений металевий діаметром 20 мм \ довжиною, що прибпрут 3, довжина якого має бути перед- 10 лизно на 600 мм перебільшує ширину вібачена дещо більшою, ніж ширина віконного отвору Драбина в згорнутому стані конного отвору 4, в якому має бути вс3 прутом може зберігатися поблизу віконтановлена драбина ного отвору, не псуючи інтер'єру, бо не потребує для встановлення облаштування Драбина зберігається в згорнутому стані, причому металевий прут 3 може 15 спеціальних пристроїв на ВІКНІ В той же зберігатися окремо. В разі потреби негайчас вона є простим в використанні засоної евакуації людей із приміщення через бом, який в разі негайної потреби може ВІКОННІ отвори прут 3 вставляють в бабки зберегти життя людей Фіг. Фіг. 1 Фіг. З 2 471 Фіг. 4 Упорядник Техред М Келемеш Замовлення 542 Тираж Фіг. 5 Коректор О. Обручар Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул. Гагаріна, 101 ,«
