Збірна сходова клітина

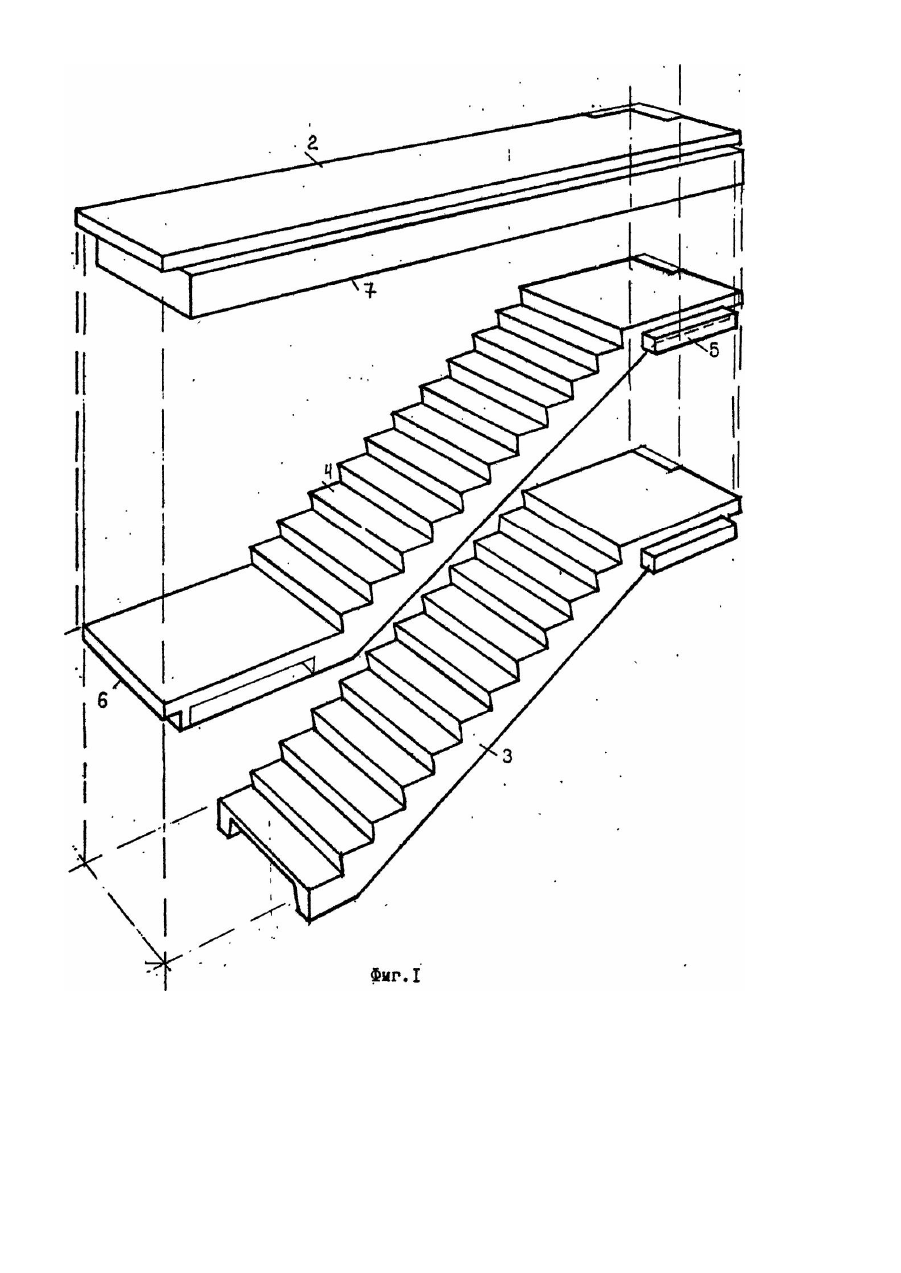

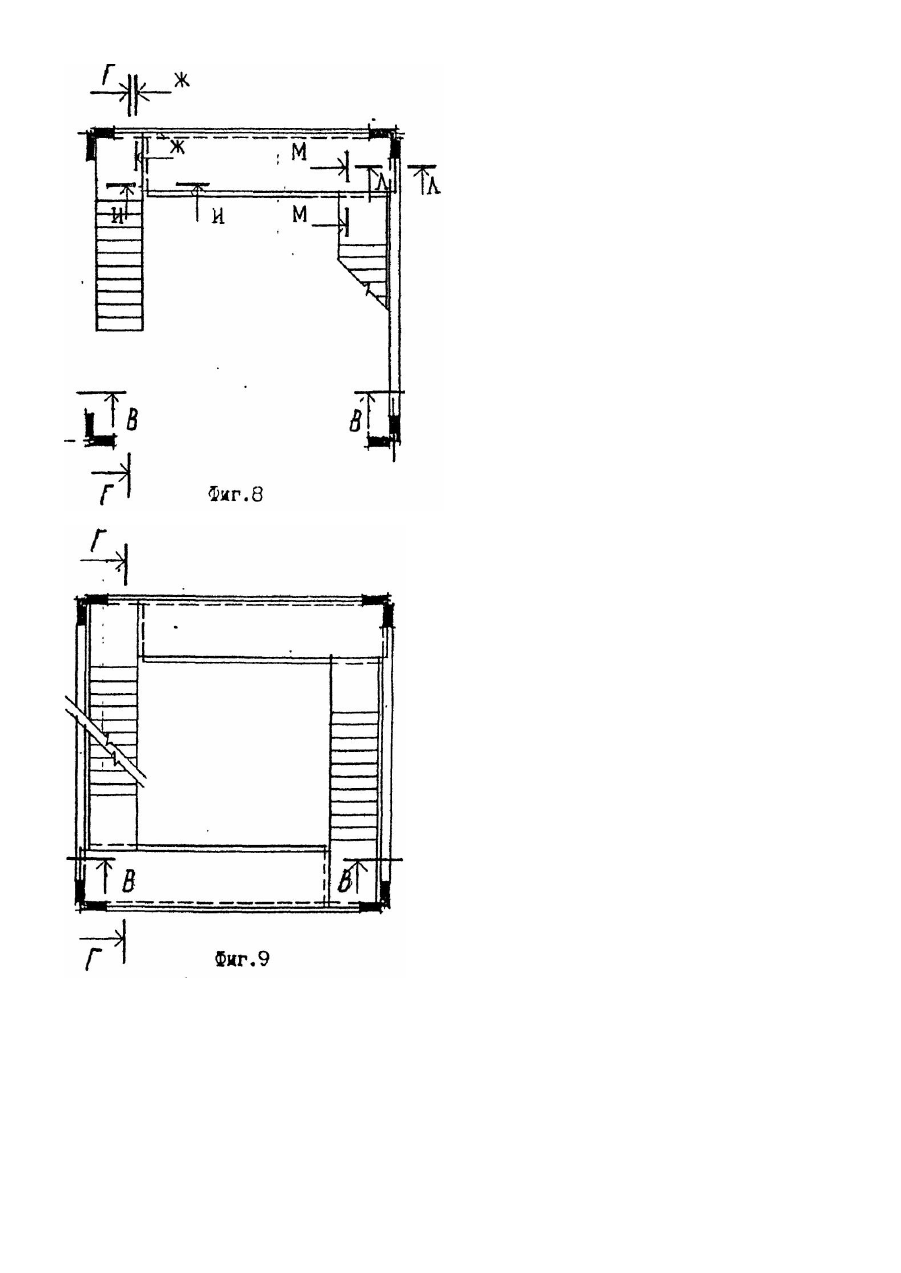

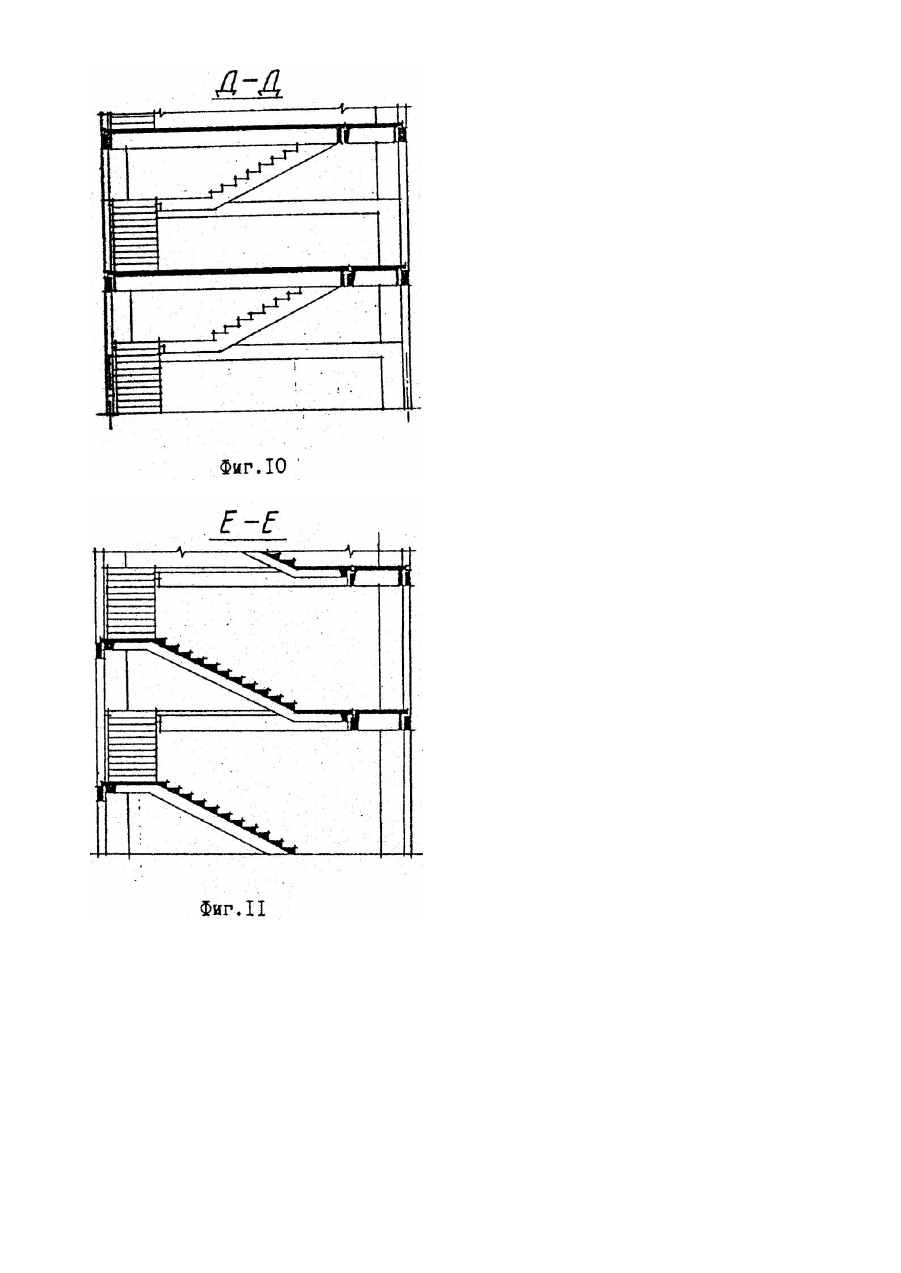

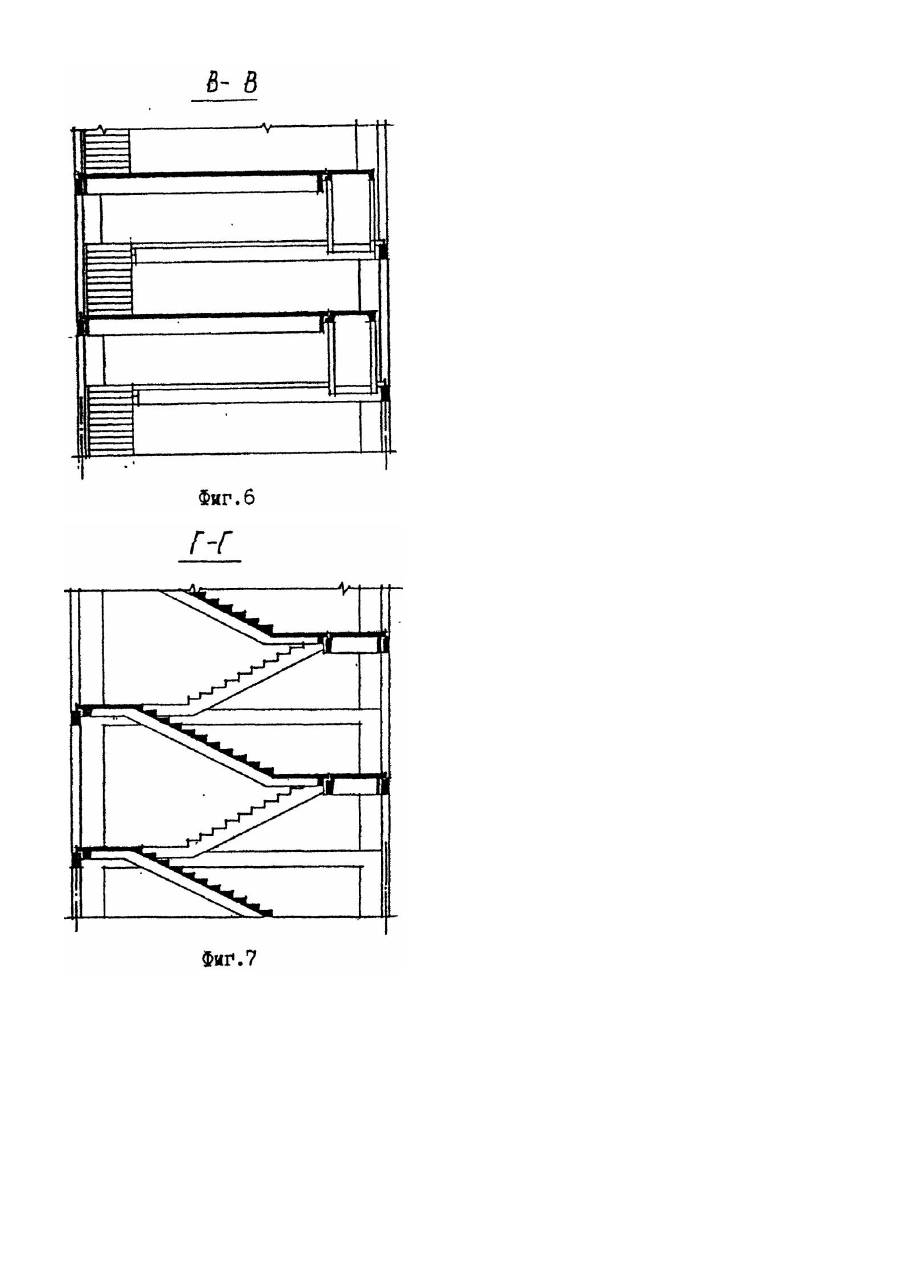

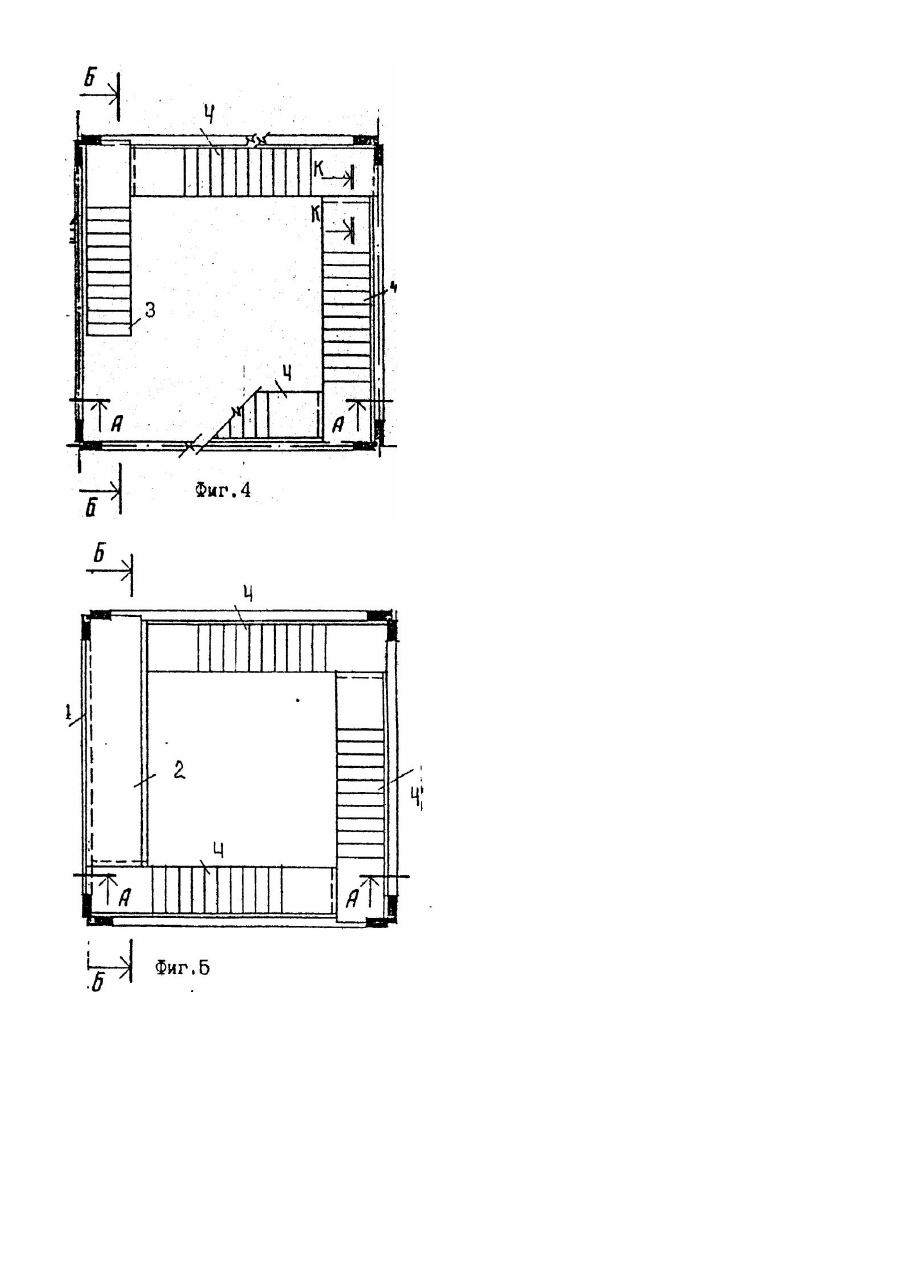

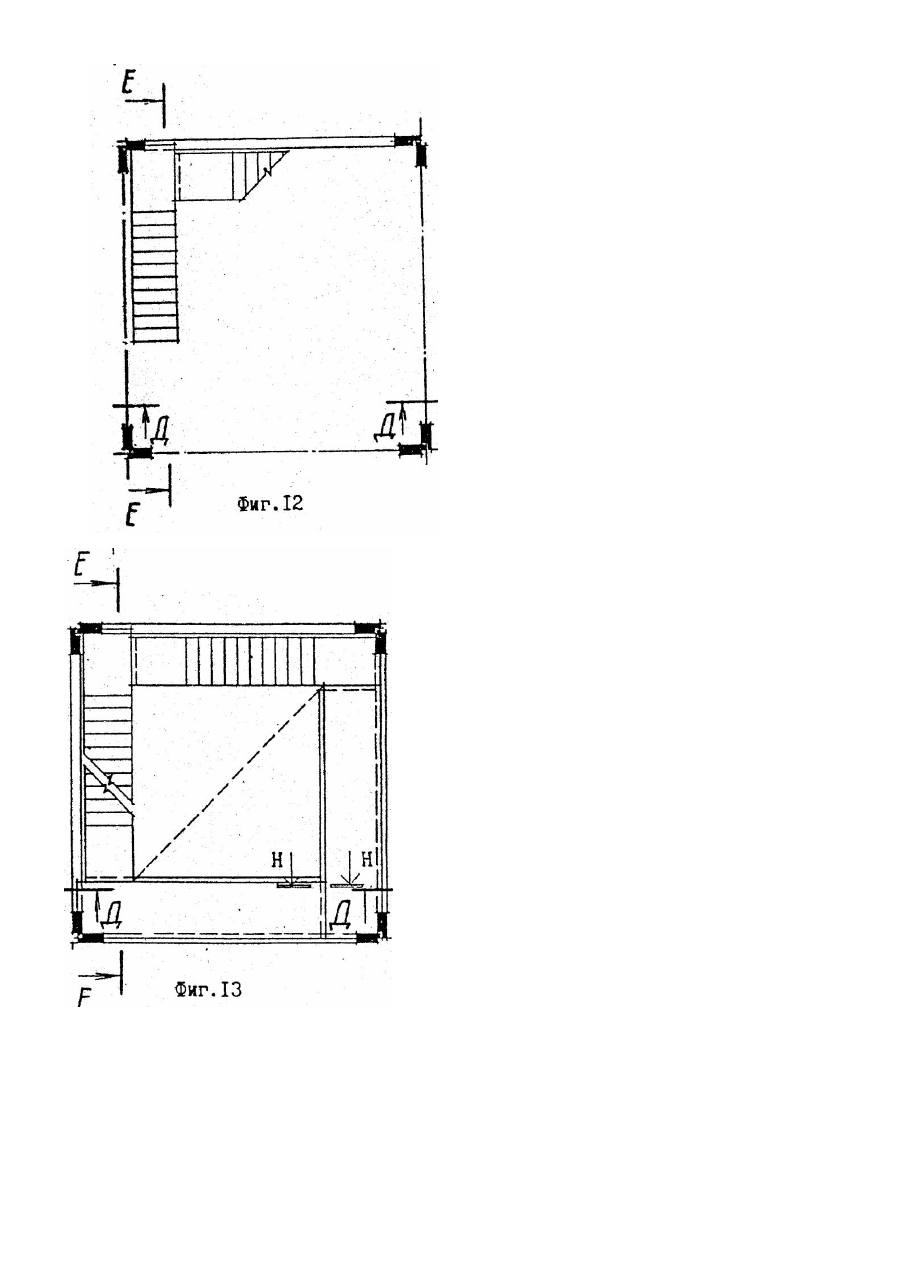

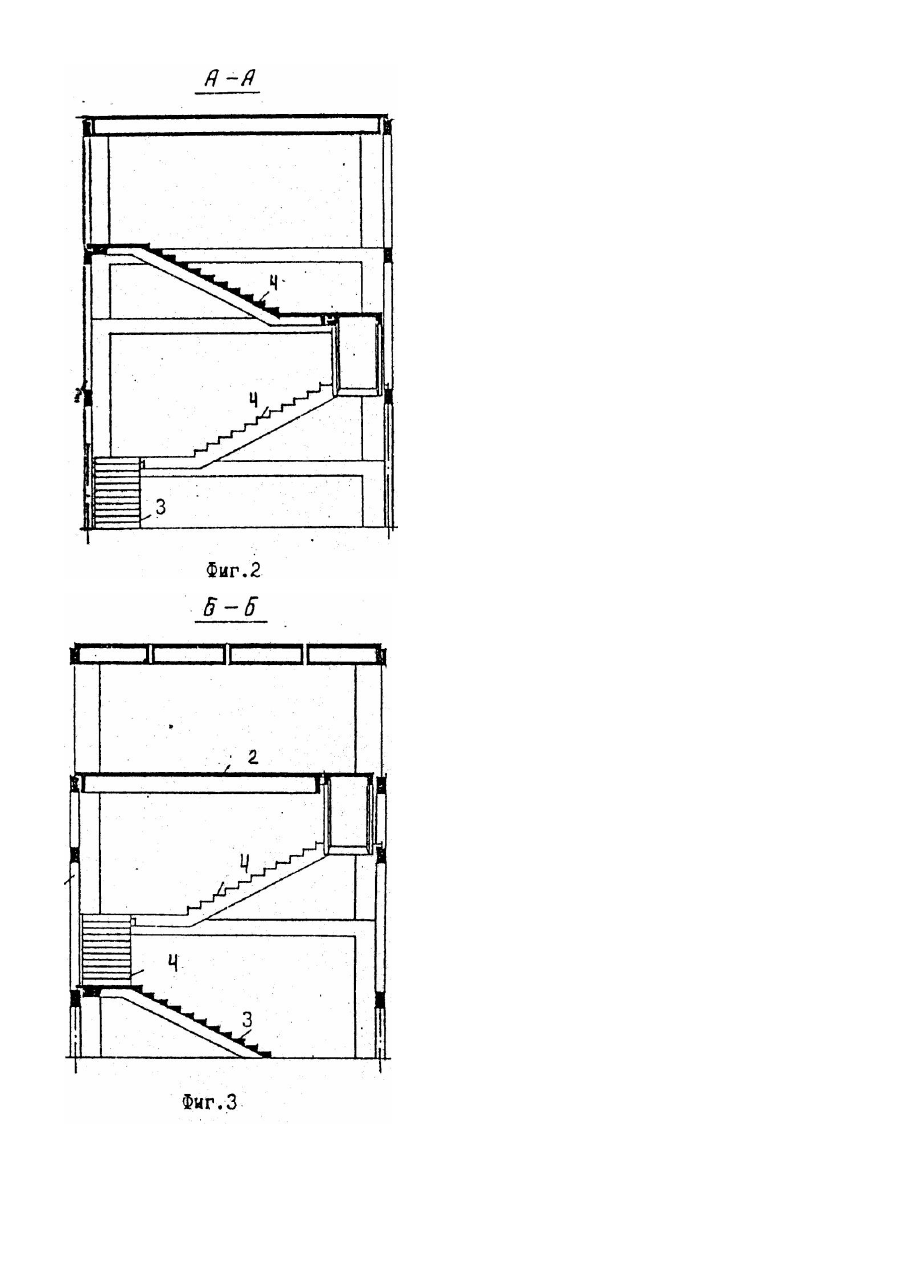

Изобретение относится к строительству жилых, общественных и производственных зданий, решенных в различных конструктивных системах и пригодно для различных условий строительства. Известны конструкции лестничных клеток с использованием лестницы Z-образной формы, однако строгая регламентация конструктивного решения таких лестничных клеток существенно ограничивает область их применения, сужает архитектурно-планировочные возможности. Наиболее близким к изобретению техническим решением является сборная лестничная клетка, включающая несущие вертикальные элементы, прямоугольные (в плане) переходные площадки и Z-образные лестничные марш и [1]. Недостатком оказанной лестничной клетки является то, что расположение вводов в такую лестничн ую клетку жестко определено вертикальными стеновыми элементами объемно-блочных опорных конструкций, вследствие чего ограничена область ее использования, поскольку затруднена возможность применения элементов с другими опорными конструкциями. В основу изобретения поставлена задача усовершенствования сборной лестничной клетки, при котором за счет унификации сопряжения конструктивных элементов обеспечивается повышение жесткости конструкций и снижение трудоемкости монтажа, в результате чего расширяются архитектурно-планировочные возможности при высокой степени индустриализации строительства. Поставленная задача решается тем, что в известной сборной лестничной клетке, включающей несущие вертикальные элементы, прямоугольные переходные площадки и Z-образные лестничные марши, несущие вертикальные элементы, согласно изобретению, выполнены в виде рам, а переходные площадки и марши размещены по периметру клетки кососимметрично относительно друг друга, причем переходные площадки выполнены размером, меньшим длины рам. При этом переходные площадки и площадки маршей выполнены с выступами, одни из которых образованы в верхней части их торцевых граней, а другие - в нижней части внутренней боковой грани, причем выступы торцевых граней оперты соответственно на раме й на выступ боковой грани смежной площадки. Такое решение поставленной в изобретении задачи обеспечивает унификацию сопряжения между конструктивными элементами лестничной клетки и несущим опорным контуром, выполненным в виде рам. На фиг.1 изображена сборная лестничная клетка, на фиг. 2 - разрез А-А по фиг. 4, 5, на фиг. 3 - разрез Б-Б по фиг. 4, 5, на фиг. 4, 5 - конструктивно-планировочное решение лестничной клетки, на фиг. 6 - разрез В-В по фиг. 8, 9, на фиг. 7 - разрез Г-Г по фиг. 8, 9, на фиг. 8, 9 - конструктивно-планировочное решение лестиичиой клетки, на фиг. 10 - разрез Д-Д по фиг.12, 13, на фиг.11 - разрез Е-Е по фиг. 12, 13, на фиг. 14-сечение Ж-Ж на фиг. 8, на фиг. 15 - сечение И-И на фиг.8, на фиг. 16 - сечение К-К на фиг.4, на фиг.17 - сечение Л-Л на фиг. 8, на фиг. 18 - сечение М-М на фиг. 8. на фиг. 19 - сечение Н-Н на фиг. 13. на фиг. 20 представлены одиннадцать вариантов конструктивно-планировочных решений лестничной клетки, на фиг. 21 изображены двенадцать размещений лестничной клетки в структуре здания. На фиг. 1-13 изображена предложенная лестничная клетка, которая, согласно изобретению, включает несущие вертикальные элементы 1, выполненные в виде рам, прямоугольные переходные площадки 2 и Z-образные лестничные марши 3 и 4, размещенные по периметру клетки кососимметрично относительно друг друга. Переходные площадки 2, выполненные размером меньшим длины рам 1. При этом переходные площадки 2 и площадки маршей 3 и 4 выполнены с выступами 5 и 6, одни из которых образованы в верхней части их торцевых граней, а другие - в нижней части внутренней боковой грани. Монтаж сборной лестничной клетки начинают с поэтажного возведения опорного контура из несущи х вертикальных элементов 1 с последующей установкой марша 4 (фиг. 2-5), после чего монтируется марш 3, который при этом опирается верхней полуплощадкой на опорный контур из несущих вертикальных элементов 1, а нижней полуплощадкой - на полку верхней полуплощадки предыдущего марша 4. Следующий марш в свою очередь опирается верхней полуплощадкой на опорный контур из несущих вертикальных элементов 1, а нижней полуплощадкой - на верхнюю полуплощадку предыдущего лестничного марша. В том случае, когда монтируют переходную площадку 2, ее устанавливают аналогично лестничному маршу, опирая ее с одной стороны на верхнюю площадку маршей 3 и 4, а с другой стороны - на опорный контур из несущи х вертикальных элементов 1 и т.д. На основе унифицированных конструктивных элементов предложенной сборной лестничной клетки можнополучить большое количество объемно-планировочных решений (фиг. 20), а также обеспечить свободное размещение ее в структуре здания (фиг. 21).
