Решітчаста секційна башта

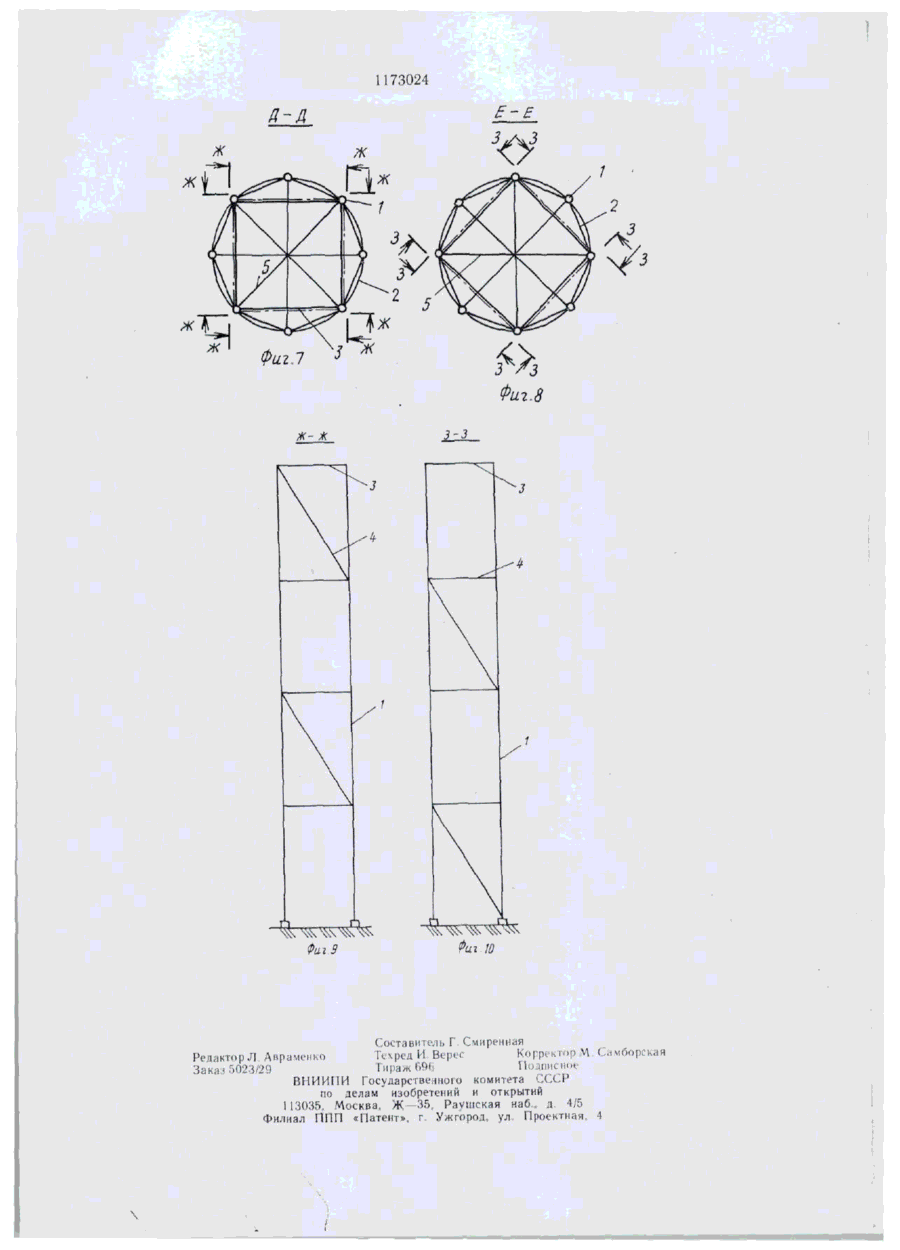

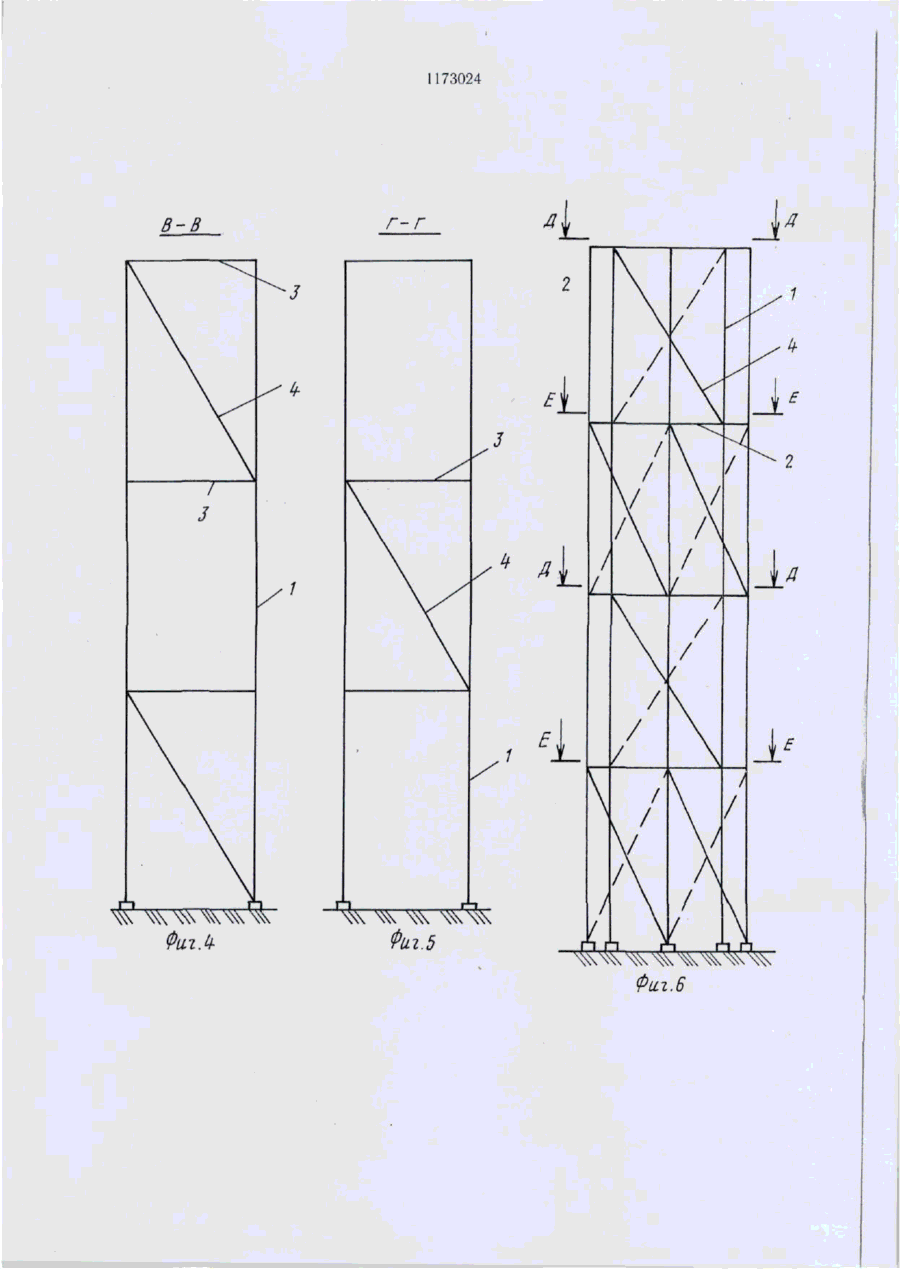

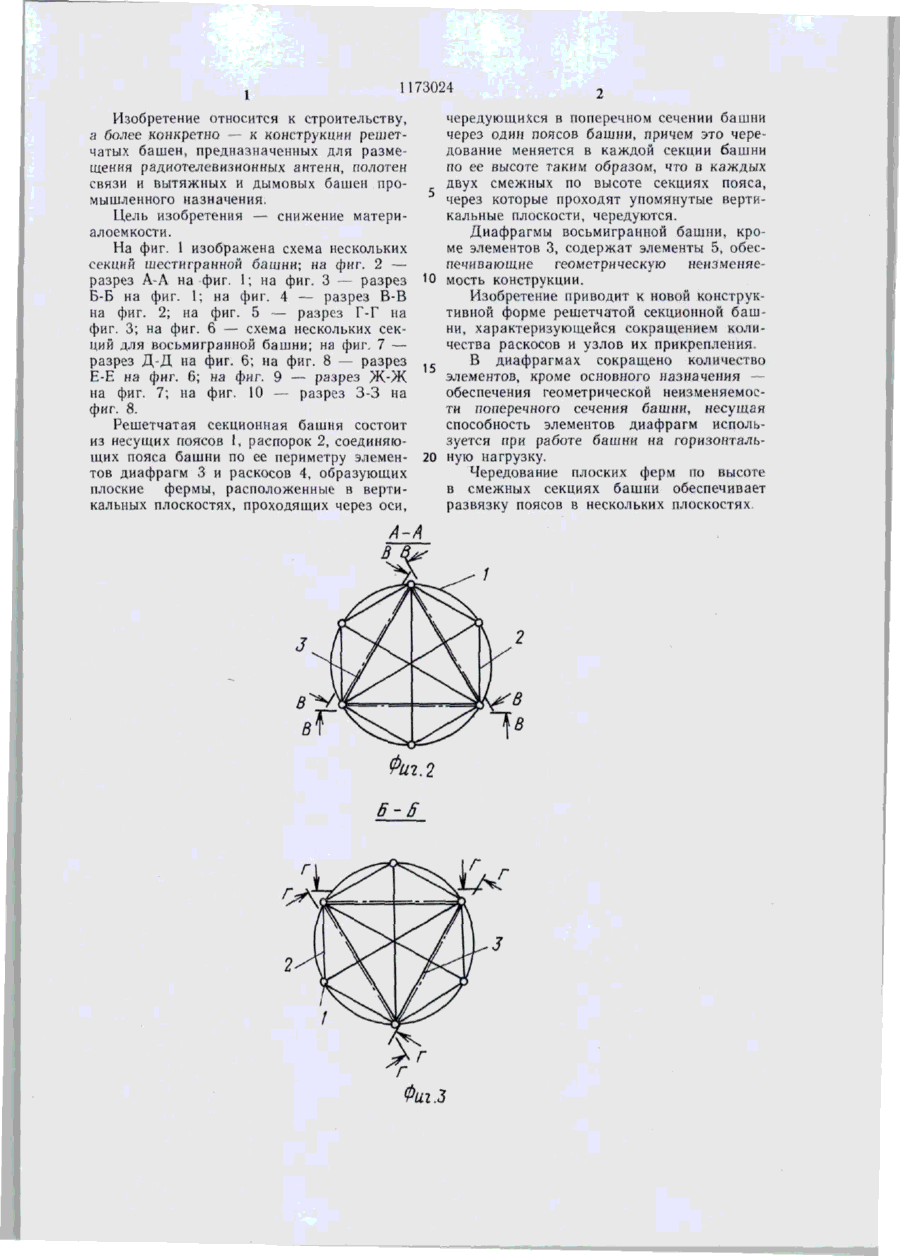

РЕШЕТЧАТАЯ СЕКЦИОННАЯ БАШНЯ, включающая пояса, распорки и плоские фермы, выполненные из элементов раскосов и диафрагм и расположенные в вертикальных плоскостях, проходящих через оси, чередующихся через один в плане поясов башни, отличающаяся тем, что, с целью снижения материалоемкости, пояса, через которые проходят плоские фермы, чередуются в смежных по высоте секциях башни. j •JL А Л со о Фиг 1 1173024 1 Изобретение относится к строительству, чередующихся в поперечном сечении башни а более конкретно — к конструкции решетчерез один поясов башни, причем это черечатых башен, предназначенных для размедование меняется в каждой секции башни щения радиотелевизионных антенн, полотен по ее высоте таким образом, что в каждых связи и вытяжных и дымовых башен продвух смежных по высоте секциях пояса, мышленного назначения. через которые проходят упомянутые вертикальные плоскости, чередуются. Цель изобретения - - снижение материалоемкости. Диафрагмы восьмигранной башни, кроме элементов 3, содержат элементы 5, обесНа фиг. 1 изображена схема нескольких печивающие геометрическую неизменяесекций шестигранной башни; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 -- разрез 10 мость конструкции. Изобретение приводит к новой конструкБ-Б на фиг. 1; на фиг. 4 - - разрез В-В тивной форме решетчатой секционной башна фиг. 2; на фиг. 5 - - разрез Г-Г на ни, характеризующейся сокращением колифиг. 3; на фиг. 6 — схема нескольких секчества раскосов и узлов их прикрепления. ций для восьмигранной башни; на фиг. 7 разрез Д-Д на фиг. 6; на фиг. 8 — разрез В диафрагмах сокращено количество 15 Е-Е на фиг. 6; на фиг. 9 — разрез Ж-Ж элементов, кроме основного назначения на фиг. 7; на фиг. 10 - - разрез 3-3 на обеспечения геометрической неизменяемосфиг. 8. ти поперечного сечения башни, несущая способность элементов диафрагм испольРешетчатая секционная башня состоит зуется при работе башни на горизонтальиз несущих поясов 1, распорок 2, соединяющих пояса башни по ее периметру элемен- 20 ную нагрузку. Чередование плоских ферм по высоте тов диафрагм 3 и раскосов 4, образующих в смежных секциях башни обеспечивает плоские фермы, расположенные в вертиразвязку поясов в нескольких плоскостях. кальных плоскостях, проходящих через оси, в в 3 г Фиг.З 1173024 в-в д \\\ \ \ \ \ \ \ \ \ \\\ч\\\ Фиг. 4 n n Риг.6 И 73024 Е-Е д-д ж~ ж з-з Составитель Г Смиренная Редактор Л Авраменко ТЧхредИ Верес КорректорМ Самборская Закаэ5023/29 Тираж 69( По шисное ВНИИ ПИ Государственною комитета СССР по делам изобретений и открытий 113035. Москва. Ж—35. Раушская наб . д 4/5 филиал ППП «Патент», г Ужгород, ул Проектная. 4 \
