Залізобетонний каркас будівель чи споруд

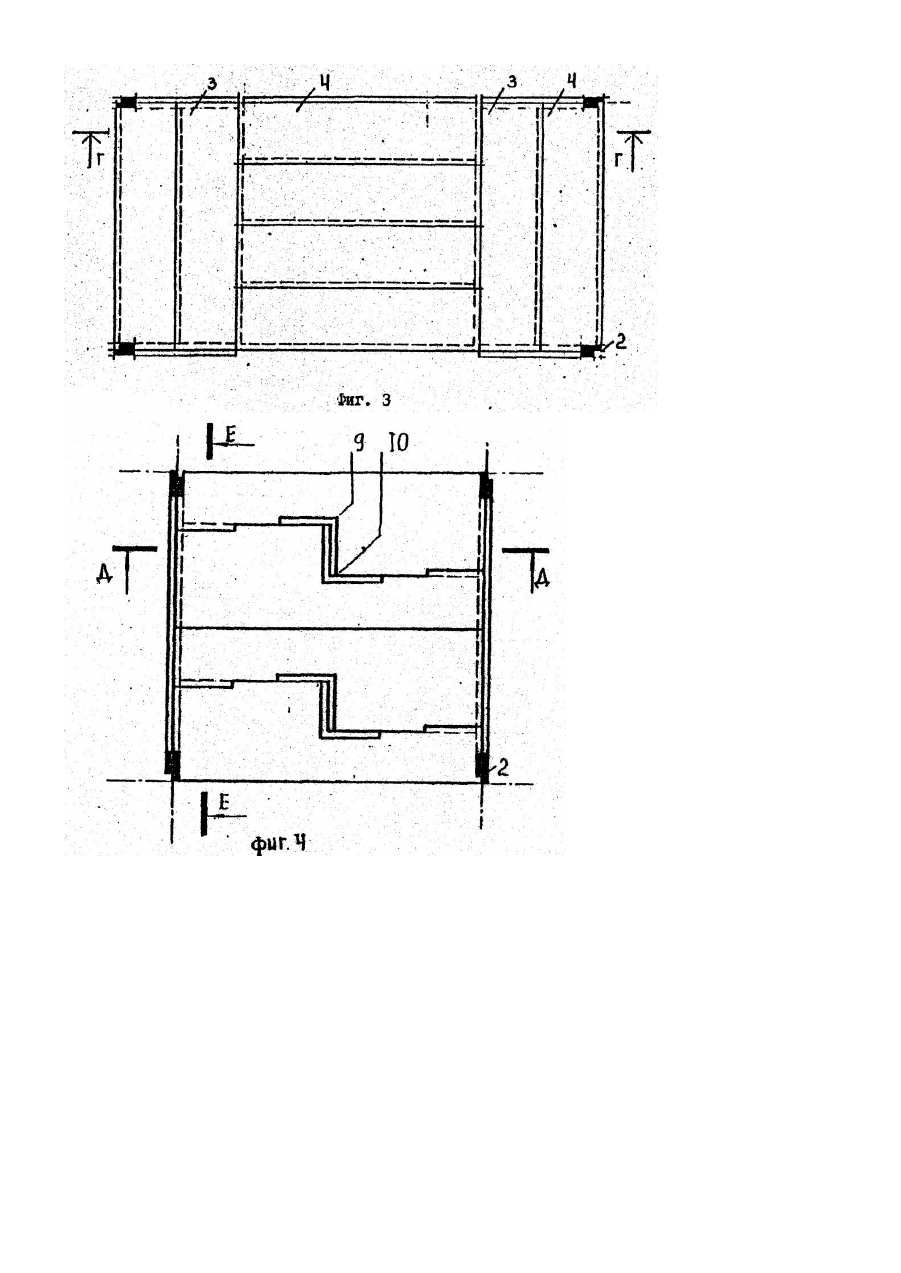

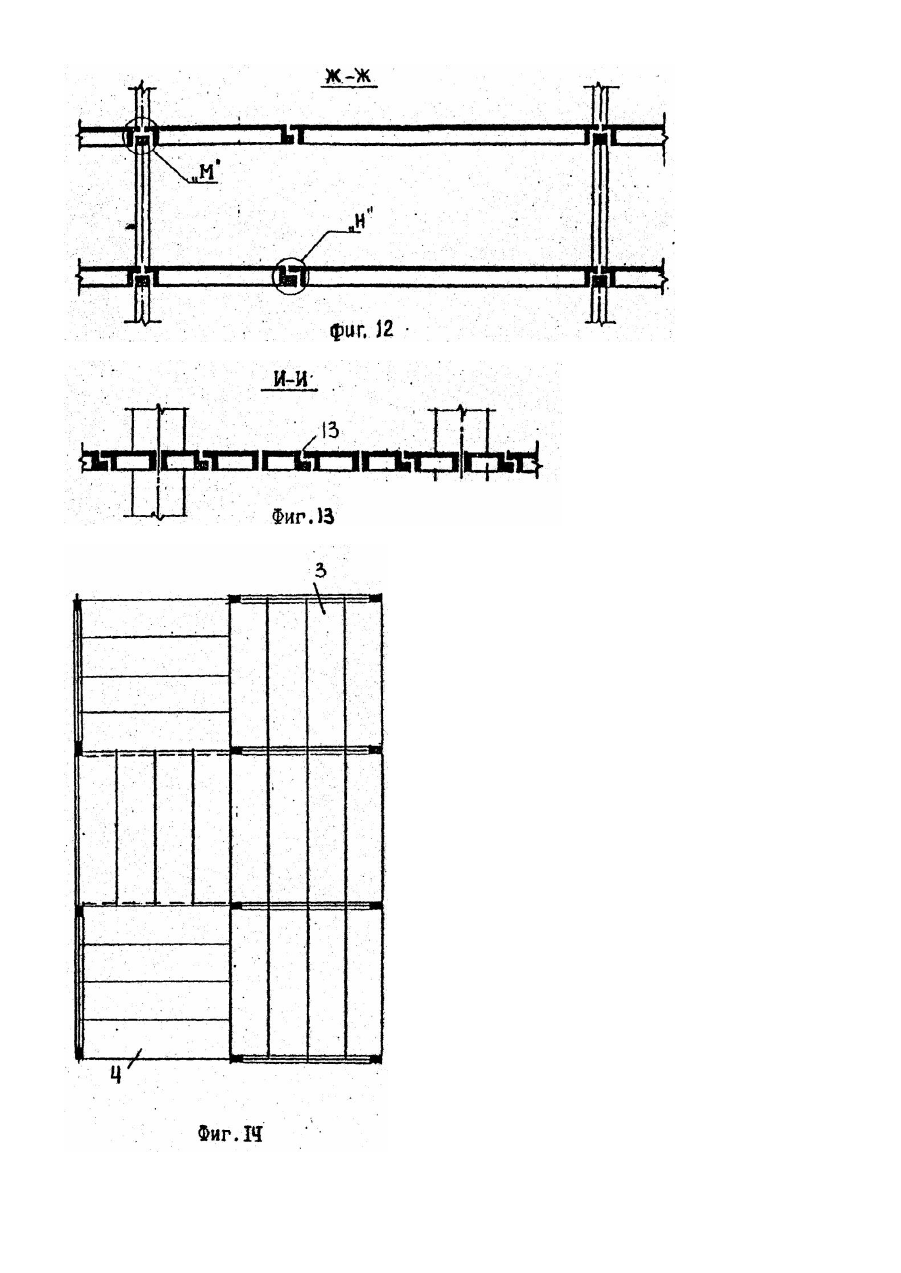

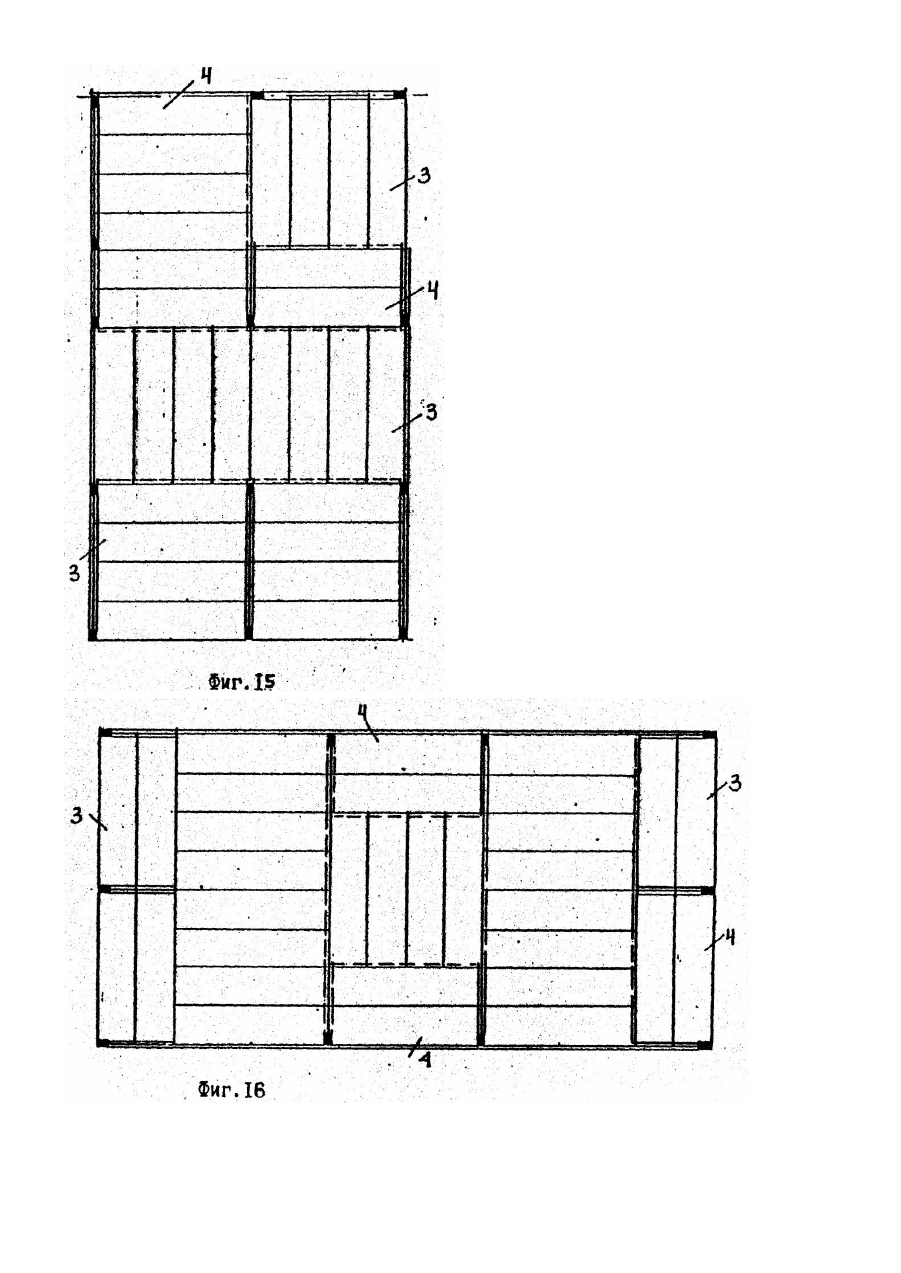

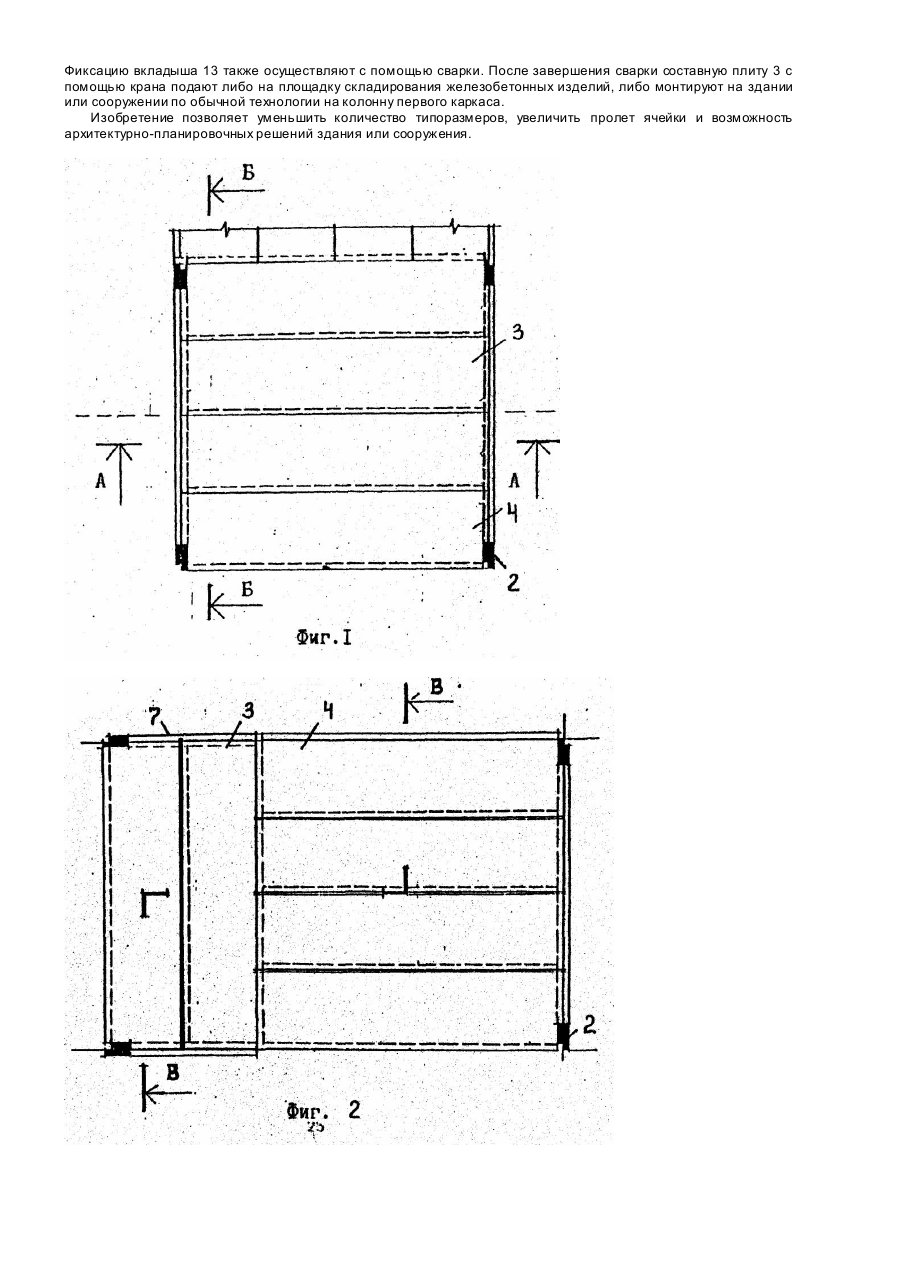

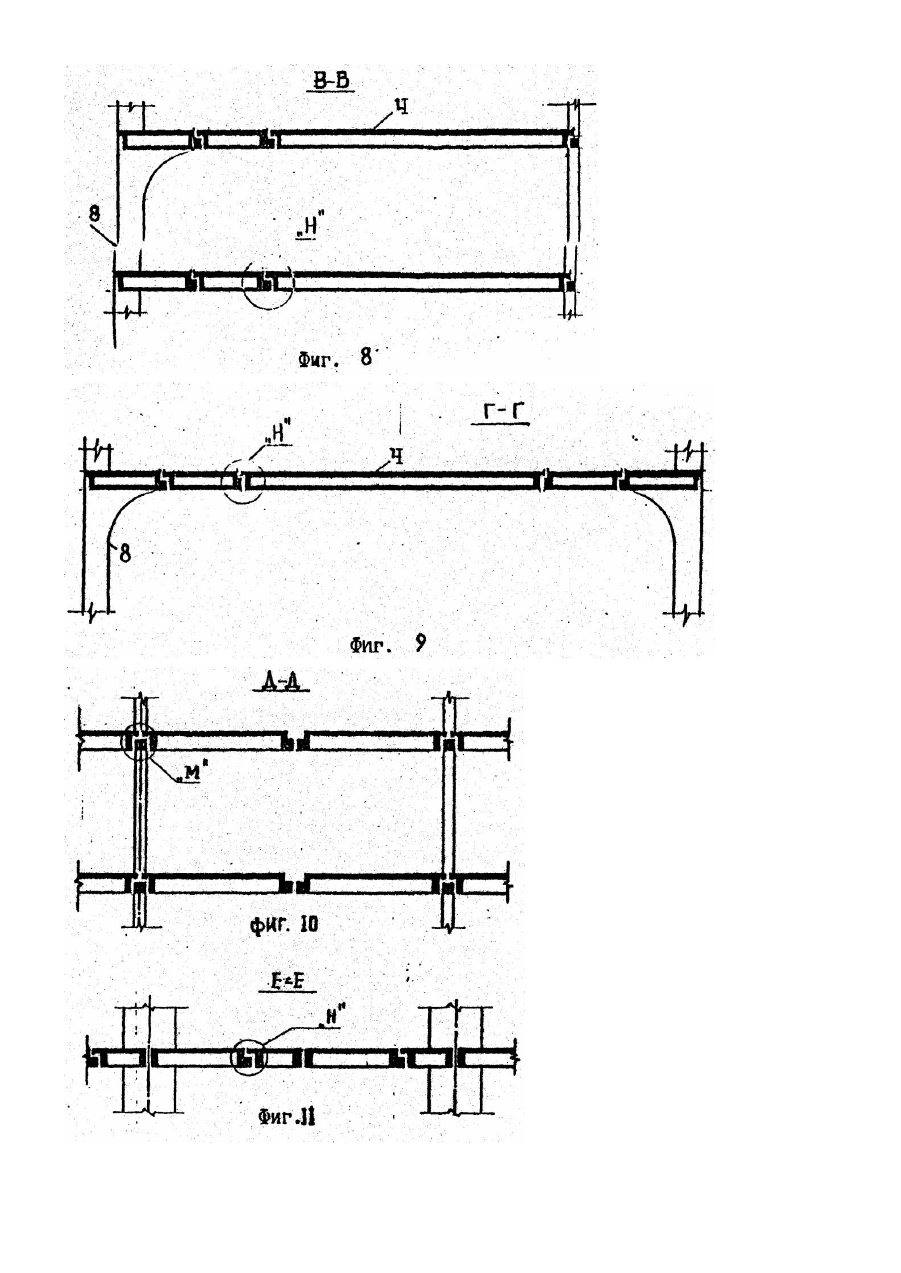

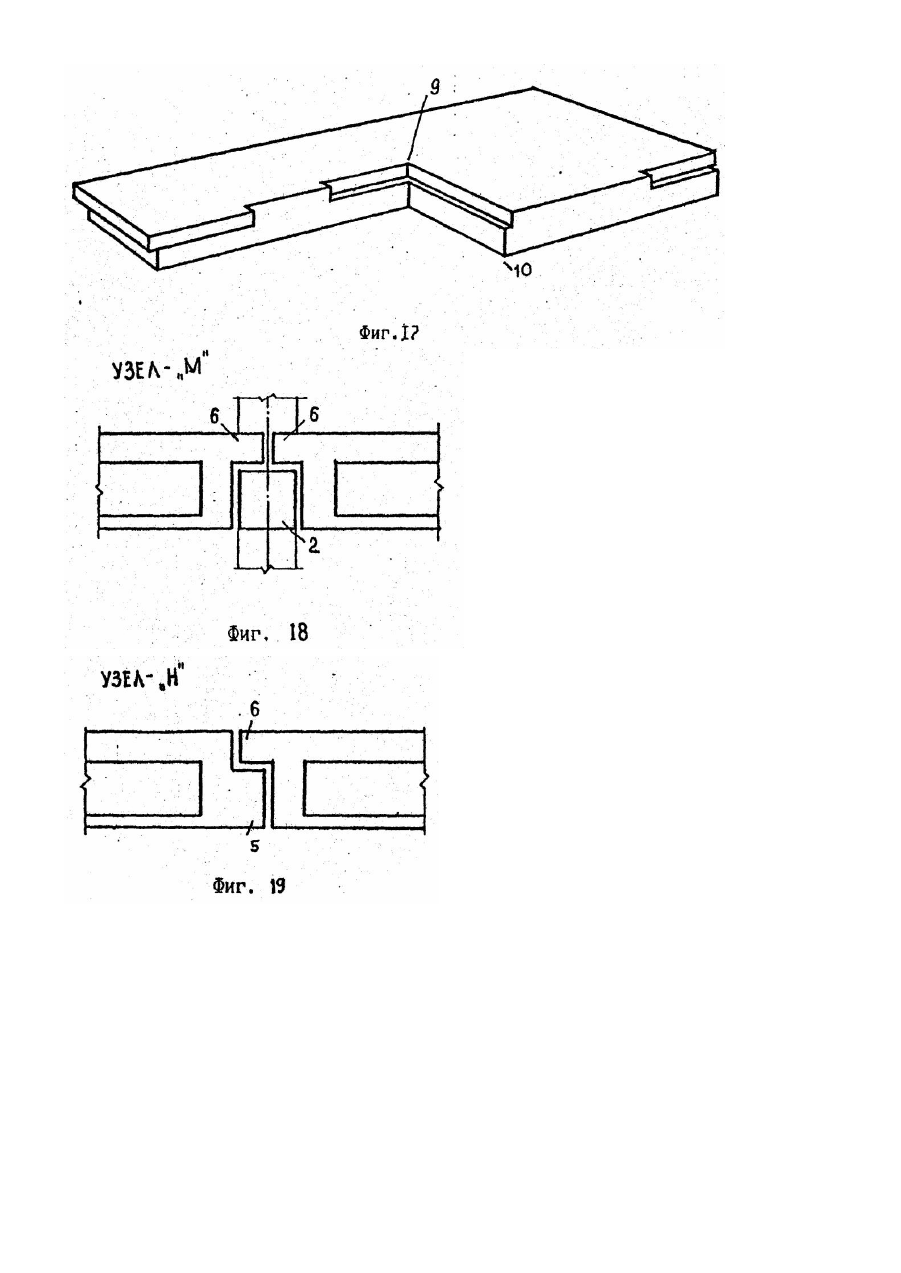

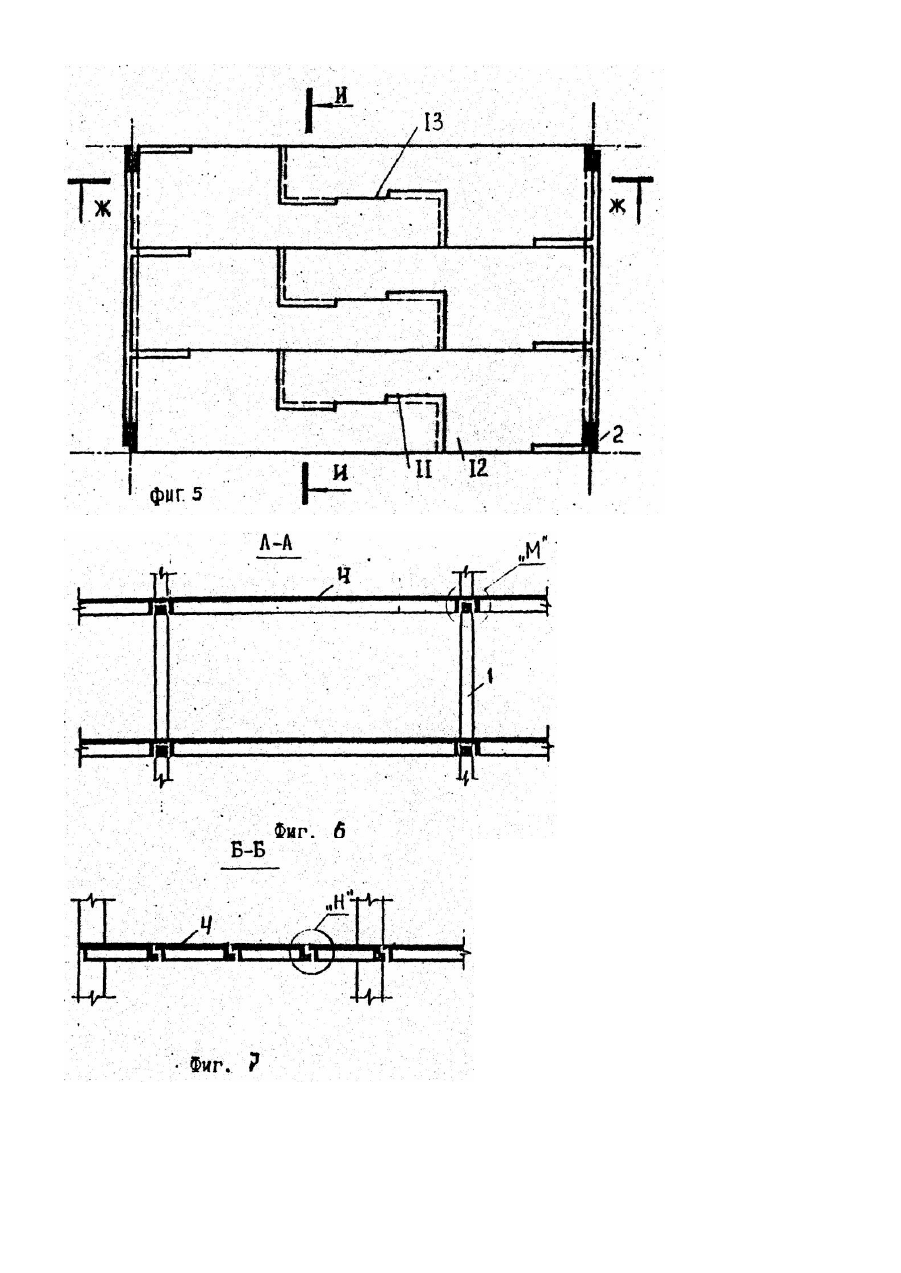

Изобретение относится к области строительства и может быть использовано при возведении сборных железобетонных каркасов зданий или сооружений. Наиболее близким по технической сущности является железобетонный каркас зданий или сооружений, включающий колонні, образующие ячейки, и расположенные в двух взаимно перпендикулярных направлениях и выполненные прямоугольной формы в плане с выступами и пазами по боковым граням плиты перекрытий, одна часть которых оперта на смежные с ними плиты перекрытия [1]. Недостатком указанного решения является невозможность расширения архитектурно-планировочных решений и увеличения пролета ячеек, а также значительное число типоразмеров элементов каркаса. Это связано с тем, что конструкция известного каркаса здания не позволяет увеличивать пролет ячейки без существенного снижения пространственной жесткости здания. В основу изобретения поставлена задача создания железобетонного каркаса здания или сооружения, обеспечивающего увеличение пролета ячеек каркаса без снижения его пространственной жесткости, за счет этого - расширение возможности архитектурно-планировочных решений и уменьшение количества типоразмеров элементов каркаса. Поставленная задача решается тем, что в известном железобетонном каркасе здания или сооружения, включающем колонны, образующие ячейки, расположенные в двух перпендикулярных направлениях и выполненные прямоугольной формы в плане с выступами и пазами по боковым граням плиты перекрытий, одна часть которых оперта на смежные с ними плиты перекрытий, согласно изобретению колонны снабжены жестко и консольно прикрепленным к ним ригелем с образованием Г-образных полурам, установленных в плане здания параллельно или взаимно перпендикулярно, а длина ригелей равна двойной ширине плит перекрытий, другая часть которых оперта на ригели полурам, причем плиты перекрытий расположены на двух взаимно перпендикулярных направлениях в смежных ячейках или/и внутри каждой ячейки. Для повышения жесткости каркаса каждая пара смежных плит перекрытий может быть выполнена с угловым вырезом и выступом в плане, которые имеют длину и ширину, равную соответственно половине длины третьей ширины плит перекрытия, и расположенных в плане кососимметрично, или каждая плита перекрытий может быть выполнена составной по длине из двух частей с угловым вырезом, длина и ширина которого равна половине длины и ширины плит перекрытий, а ее составные части расположены в плане кососимметриично, причем выступы и пазы стыкуемых граней парных плит перекрытий и их составных частей выполнены у торцов последних их угловы х вырезов и по всей ширине последних. На фиг. 1 изображена ячейка каркаса в плане; на фиг. 2, 3, 4, 5 - то же, варианты размещения плит перекрытий в ячейке; на фиг. 6 - разрез А-А на фиг. 1; на фиг. 7 -разрез Б-Б на фиг. 1; на фиг. 8 - разрез В-В на фиг. 2; на фиг. 9 - разрез Г-Г на фиг. 3; на фиг. 10 - разрез Д-Д на фиг. 4; на фиг. 11 -разрез Е-Е на фиг. 4; на фиг. 12 - разрез Ж-Ж на фиг. 5; на фиг. 13 - разрез И-И на фиг. 5; на фиг. 14-16— варианты плана каркаса здания или сооружения с различным размещением одинаковых или разных ячеек; на фиг. 17 - плита перекрытий или ее составная часть с угловым вырезом; на фиг. 18 -узел М на фиг. 6, 10, 12; на фиг. 19 - узел Н на фиг. 7, 9, 11-13, на фиг. 20 - каркас в стадии монтажа. Железобетонный каркас зданий или сооружений содержит сборные колонны 1, образующие в плане здания или сооружения ячейки 2 и плиты 3 перекрытий 4, одинакового размера, расположенные в двух взаимно перпендикулярных направлениях и выполненные прямоугольной формы в плане с выступами 5 и пазами 6 по их боковым граням. Каждая колонна 1 снабжена жестко и консольно прикрепленными к ней ригелем 7 с образованием Гобразных полурам 8. Полурамы 8 установлены в плане здания или сооружения параллельно или взаимно перпендикулярно. Длина ригелей 7 равна двойной длине плит 3 перекрытий 4. Одни плиты 3 оперты на ригели 7 полурам 8, а другие плиты - на выступы 5 смежных с ними плит 3. Плиты 3 перекрытий 4 размещены в плане в двух взаимно перпендикулярных направлениях в смежных ячейках 2 или/и внутри каждой ячейки 2. Для повышения жесткости каркаса каждая пара смежных плит 3 может быть выполнена с угло вым вырезом 9 и выступом 10 в плане. Длина и ширина их составляет соответственно половину длины и треть ширины плит 3. Плиты 3 каждой пары размещены в плане кососимметрично. С той же целью каждая плита 3 перекрытия 4 может быть выполнена составной по длине из двух частей 11 с угло вым вырезом 12, длина и ширина которого равна половине длины и ширины плиты 3. а ее составные части 11 расположены в плане кососимметрично. Выступы 5 и пазы 6 стыкуемых граней парных плит 3 и их составных частей 11-і выполнены у торцов последних и их угловы х вырезов 12 и по всей ширине угловых вырезов 12. Монтаж перекрытия 4 здания имеет следующую последовательность в зависимости і от пролета типа перекрытия 4. Сначала устанавливают с определенным шагом Г-образные полурамы 8 каркаса 2. Затем на них укладывают плиты 3 перекрытия 4 и соединяют сваркой закладных деталей, а швы между ними замоноличивают. Для увеличения пролета на выступ 5 плиты перекрытия 4 укладывают плиты 3. Таким образом, обеспечивается увеличение пролета здания без увеличения размеров плит 3 перекрытия 4. Конструкция плит 4 перекрытия 3 не требует дополнительной монтажной оснастки из-за простых стыковых соединений. Конструкция плит 3 перекрытия 4 и их взаимное сочетание позволяет безопорно перекрывать различные пространства пролетом от 3.6 до 30м. Сборку парных плит 3 с угловыми вырезами осуществляют на строительной площадке на стенде, на котором предусмотрена одна опора, которая может перемещаться по вертикали с помощью винтового или гидравлического домкрата с ходом, равным 200мм. Сборку осуществляют в следующей последовательности. На стенд укладывают первую плиту 3 с опиранием ее торцом на вертикально перемещаемую опору, с помощью которой приподнимают торец плиты 3 с таким расчетом, чтобы вторая плита 3 могла быть заведена своим выступом 5 на противоположной стороне плиты 3 под выступ 5 на торце первой плиты 3. При этом выступ торца второй плиты 3 заводят на выступ 5 плиты 3. После стыковки плит 3 по всей продольной плоскости стыкуемых граней осуществляют расстроповку плиты 3 и затем с помощью подвижной опоры торец первой плиты 3 опускают своим выступом 5 на выступ 5 второй плиты 3, после чего с помощью сварки обеспечивает окончательную сборку. При сборке составных плит 3 в стык по оси собранной плиты 3 устанавливают стальной вкладыш 13, которым заполняется образовавшийся при сборке паз. Фиксацию вкладыша 13 также осуществляют с помощью сварки. После завершения сварки составную плиту 3 с помощью крана подают либо на площадку складирования железобетонных изделий, либо монтируют на здании или сооружении по обычной технологии на колонну первого каркаса. Изобретение позволяет уменьшить количество типоразмеров, увеличить пролет ячейки и возможность архитектурно-планировочных решений здания или сооружения.
