Тепловий насос

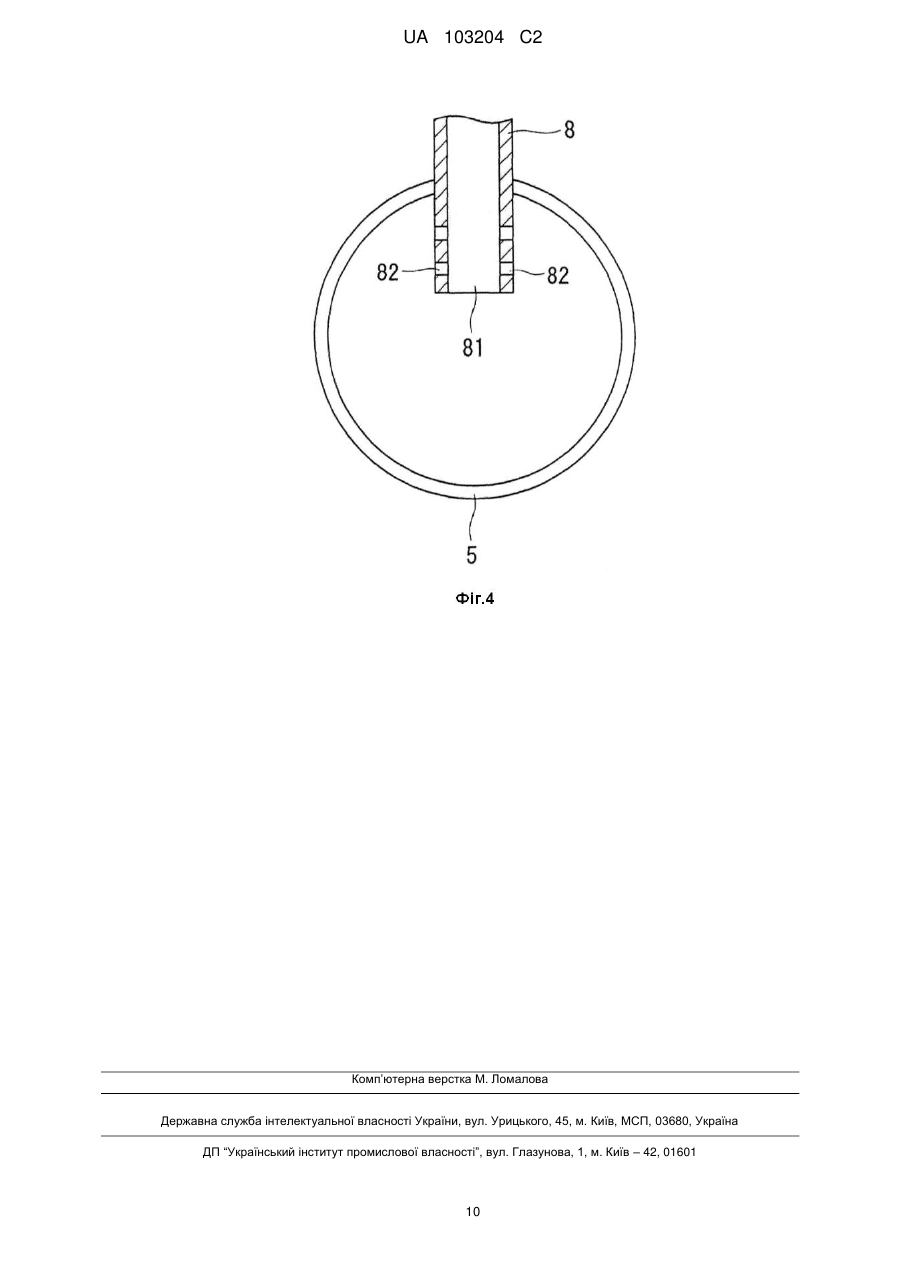

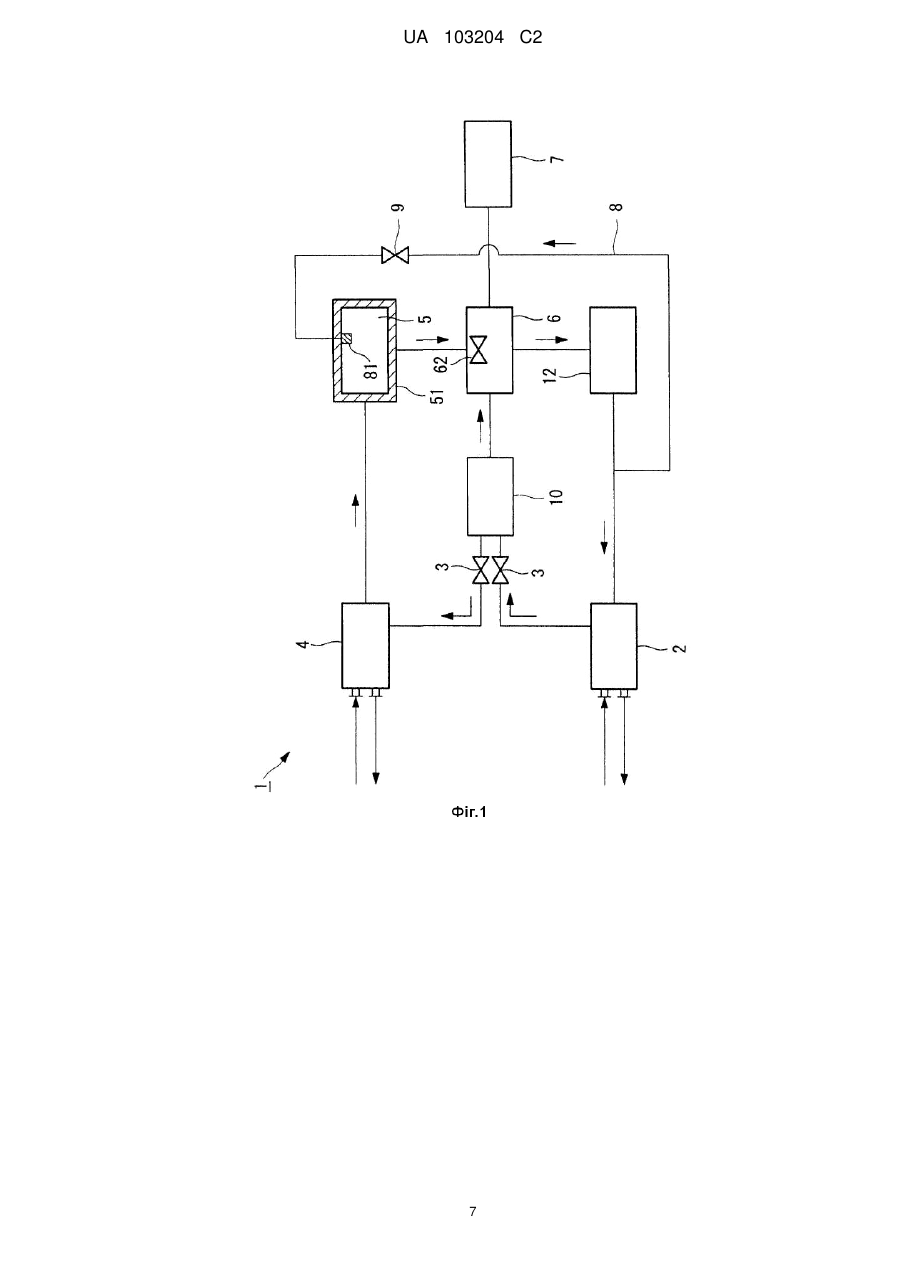

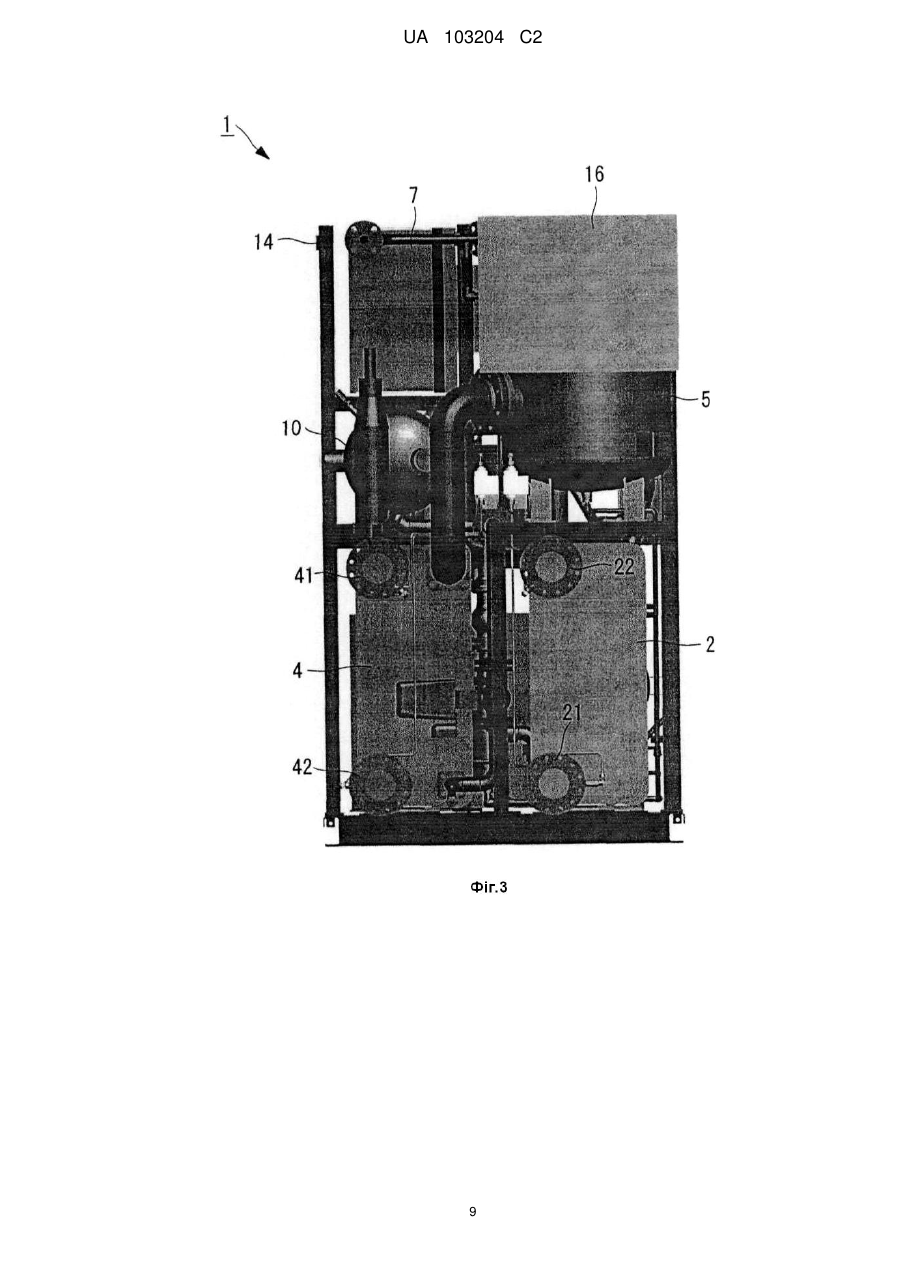

Реферат: Даний винахід належить до теплового насосу, конструкція якого дозволяє легко запобігти утворенню шумів при роботі насосу в умовах часткового навантаження. Пропонований тепловий насос містить відцентровий компресор (6), призначений для стиснення холодоагенту; конденсатор (2), в якому відбувається конденсація стисненого холодоагенту; регулюючий вентиль (3), в якому здійснюється адіабатичне розширення конденсованого холодоагенту; випарник (4), в якому адіабатично розширився холодоагент переходить в пароподібний стан; бак (5), в який потрапляє пароподібний холодоагент і з якого він потім надходить у відцентровий компресор (6); звукоізолюючий елемент (51), що покриває вказаний бак (5) і запобігає поширенню шуму назовні, що виникає всередині зазначеного бака (5); обхідний канал (8), по якому частина холодоагенту з ділянки між відцентровим компресором (6) і конденсатором (2) направляється в бак (5); і клапан (9) для регулювання витрат, призначений для регулювання витрати холодоагенту, що проходить через обхідний канал (8). UA 103204 C2 (12) UA 103204 C2 UA 103204 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Даний винахід належить до теплового насосу з охолоджувачем, і більш конкретно стосується теплового насосу з застосуванням відцентрового охолоджувача. Рівень техніки Загалом теплові насоси з охолоджувачами, що містять відцентрові охолоджувачі, як правило, характеризуються високою продуктивністю при номінальному режимі роботи та низьким рівнем шуму. Хоча, відцентрові компресори, які використовуються в відцентрових охолоджувачах, можуть переходити в режим, відомий як помпування, в якому при певному рівні продуктивності компресора його стійка робота неможлива, з об'ємом повітря нижчим певного значення, обумовленого параметрами компресора. При роботі теплового насосу в умовах неповного завантаження для того, щоб запобігти помпування за умов мінімального граничного рівня продуктивності, при якому не відбувається помпування в відцентровому компресорі (умова, при якій відбудеться помпування), може бути здійснена, при забезпечені об'єму повітря для нижньої межі на відцентровому компресорі, пропускну частину холодоагенту, що витікає з відцентрового компресора прямо на сторону всмоктування відцентрового компресора. Такий спосіб дозволяє запобігти виникненню помпування в відцентровому компресорі, і тепловий насос може функціонувати при необхідному частковому навантажені (наприклад, зазначений Патентний документ 1). Патентний документ 1: японська заявка № 2006-284034. Стислий опис винаходу Коли насос працює в умовах часткового навантаження, холодоагент високого тиску, що нагнітається відцентровим компресором, через обхідний канал потрапляє в трубопровід низького тиску, що з'єднаний зі стороною всмоктування відцентрового компресора або випарника. Проблема в тому, що при цьому виникає значний шум. Якщо випарник є пластинчастим теплообмінником, пропускна труба прямо обернуто Тобразною формою до труби пониженого тиску відцентрового компресора. Коли холодоагент високого тиску потрапляє в трубу з низьким внутрішнім тиском (труба низького тиску), наприклад, у трубу пониженого тиску, він різко розширюється. Таким чином, проблема полягає в тому що, витрата холодоагенту через трубу низького тиску збільшується, що призводить до підвищення рівня шуму, що виникає, коли холодоагент вдаряється об стінку труби. Проблема в даному випадку полягає в тому, що оскільки рівень зазначеного шуму і вібрації досить високий, неможливо досягти достатньої шумоізоляції навіть у разі використання звукоізолюючих засобів. З іншої сторони, якщо випарник виконаний у вигляді кожухотрубного теплообмінника, частина холодоагенту, що нагнітається з відцентрового компресора, подається прямо у випарник, шум, що виникає при ударі газоподібного холодоагенту об внутрішню стінку випарника, зменшується, оскільки випарник має достатньо великі розміри, при цьому потік холодоагенту в значній мірі знижується. З іншої сторони, оскільки шум потоку газоподібного холодоагенту резонує в випарнику, сам випарник стає джерелом шуму. Таким чином, необхідно покрити весь випарник, щоб виключити можливість виникнення зазначеного шуму, що призводить до збільшення витрат на звукоізоляцію. Даний винахід розроблено з урахуванням вищеописаних недоліків відомих технічних рішень, при цьому завдання даного винаходу полягає в тому, щоб запропонувати тепловий насос, конструкція якого дозволяє легко запобігти шуму, що виникає при роботі теплового насосу в умовах часткового навантаження. Для вирішення вищезазначеного завдання у цьому винаході запропоновані наступні технічні рішення. Відповідно до одного з аспектів цього винаходу тепловий насос містить: - відцентровий компресор, призначений для стиснення холодоагенту, - конденсатор, в якому відбувається загущення стисненого холодоагенту, - дросельний вентиль, в якому здійснюється адіабатичне розширення конденсованого холодоагенту, - випарник, в якому адіабатично розширився холодоагент переходить в пароподібний стан, - бак, в який потрапляє пароподібний холодоагент і з якого він потім надходить у відцентровий компресор, - звукоізолюючий елемент, що покриває вказаний бак і запобігає поширення назовні шуму, що виникає всередині зазначеного бака, 1 UA 103204 C2 5 10 15 20 25 30 35 40 45 50 55 - обхідний канал, по якому частина холодоагенту з ділянки між відцентровим компресором і конденсатором направляється у зазначений бак, і - клапан для регулювання витрати, призначений для регулювання витрати холодоагенту, що проходить через обхідний канал. Відповідно до одного з аспектів цього винаходу, коли тепловий насос працює в умовах часткового навантаження і частина холодоагенту, що нагнітається відцентровим компресором, проходить через обхідний канал в бак, шум, що виникає при потраплянні хладоагенту в зазначений бак, можна уникнути. Зокрема, оскільки частина обходу холодоагенту надходить в бак, покритий по периферії звукоізолюючим елементом, вдається легко запобігти поширенню назовні шуму, що виникає, коли холодоагент через обхідний канал потрапляє в зазначений бак. Наприклад, коли частина обходу холодоагенту протікає в кожухотрубний випарник, область, яка буде покрита звукоізоляційним елементом, може бути зменшена в порівнянні з методами, що охоплюють весь випарник з звукоізоляційними елементами, таким чином легко можна досягнути звукоізоляції. Порівняно з пристроєм, в якому частина холодоагенту відводиться через обхідний канал і потрапляє безпосередньо в трубу, що з'єднує випарник з відцентровим компресором у цьому винаході рівень шуму, що виробляє холодоагент вдається знизити за рахунок направлення вказаного холодоагенту в звукопоглинальний бак, площа поперечного перерізу якого більша площі поперечного перерізу обхідного каналу. В вищеописаному аспекті, бажано, щоб глушник був налаштований на запобігання виникнення звуку під час проходження холодоагенту по площині баку, в який холодоагент потрапляє з обхідного каналу. Відповідно до вищеописаних конструкцій, що передбачають глушник шум, що виникає при проходженні обхідний холодоагенту в бак, надалі знижується. Приклад глушника являє собою, циліндричний елемент, через який передається обхідний холодоагент, що надходить в бак, причому зазначений елемент виступає всередину бака при цьому в бічний стінці зазначеного циліндричного елемента можна виконати безліч наскрізних отворів. Бак в основному має форму циліндра, закритого з обох кінців, при цьому діаметр поперечного перерізу зазначеного циліндра приблизно в десять чи більше разів перевищує діаметр поперечного перерізу обхідного каналу. В описаній вище конструкції за рахунок того, що діаметр поперечного перерізу баку щонайменше в десять разів перевищує діаметр поперечного перерізу обхідного каналу вдається надійно запобігти проникненню назовні шуму, що виникає, коли холодоагент з обхідного каналу потрапляє в зазначений бак. Переваги даного винаходу Перевага пропонованого теплового насосу полягає в тому, що частина холодоагенту, що нагнітається відцентровим компресором, направляється через обхідний канал в бак, завдяки цьому вдається легко запобігти шуму, під час роботи насосу в умовах часткового навантаження. Короткий опис креслень На фіг 1 показана схема теплового насосу відповідно до одного з варіантів здійснення цього винаходу. На фіг 2 зображена внутрішня компоновка теплового насоса у вигляді спереду, представленого на фіг 1. На фіг 3 показана внутрішня компоновка теплового насоса у вигляді збоку, зображеного на фіг. 2. На фіг 4 схематично зображена ділянка з'єднання обхідного каналу і звукоізолюючого бака. Опис здійснень винаходу Далі на зазначених фіг. 1 – фіг. 4 описані тепловий насос відповідно до одного з варіантів здійснення цього винаходу. На фіг. 1 представлена схема теплового насосу згідно з цим варіантом винаходу. Тепловий насос 1, практично має форму прямокутного паралелепіпеда і отримує воду для забезпечення джерела теплової енергії. Як показано на фіг. 1, тепловий насос 1містить конденсатор 2, дросельний вентиль 3, випарник 4, звукоізолюючий бак (контейнер) 5, відцентровий компресор 6, інвертор 7, обхідний канал 8 і вентиль 9 для регулювання витрат. На фіг. 2 зображена внутрішня компоновка теплового насосу у вигляді спереду, представленого на фіг. 1. На фіг. 3 показана внутрішня компоновка теплового насосу на вигляді збоку, зображеного на фіг. 2. 2 UA 103204 C2 5 10 15 20 25 30 35 40 45 50 55 Конденсатор 2 являє собою пластинчастий теплообмінник, в основному виконаний у формі прямокутного паралелепіпеда. У зазначеному конденсаторі відбувається охолодження та конденсація гарячого холодоагенту високого тиску, що виходить з відцентрового компресора 6. Тобто, в конденсаторі 2 здійснюється теплообмін між холодоагентом і теплою водою, при цьому тепла вода нагрівається, а холодоагент переходить в рідкий стан. Одним кінцем конденсатор 2 через масловіддільник 12 з'єднаний з лінією нагнітання відцентрового компресора 6 з можливістю перетікання холодоагенту із зазначеного компресора. Іншим кінцем конденсатор 2 через економайзер 10 з'єднаний з дросельним вентилем 3 з можливістю протікання холодоагенту в зазначений вентиль. Як показано на фіг. 3, конденсатор 2 встановлений паралельно випарнику 4. На одній з торцевих поверхонь конденсатора 2 в нижній її частині передбачено вхідний отвір 21 для теплої води, через який тепла вода надходить у конденсатор 2 для нагрівання. У верхній частині зазначеної поверхні розташований вихідний отвір 22 для теплої води, через який нагріта вода витікає з конденсатора 2. Економайзер 10 є баком, що має в основному циліндричну форму і призначений для додаткового охолодження холодоагенту, що випливає з конденсатора 2. Одним кінцем нагрівач 10 з'єднаний з конденсатором 2 з можливістю перетікання холодоагенту із зазначеного конденсатора, а іншим кінцем нагрівач 10 з'єднаний з дросельним вентилем 3 з можливістю протікання холодоагенту в зазначений вентиль. Даний варіант винаходу описаний стосовно випадку, згідно з яким в нагрівачі 10 відбувається теплообмін між холодним холодоагентом низького тиску, отриманим в результаті адіабатичного розширення частини холодоагенту, що виходить з конденсатора 2, і холодоагентом, які направляються у дросельний вентиль 3. В даному випадку холодоагентом, який використовується для охолодження холодоагенту, що направляється в дросельний вентиль 3, повертається у відцентровий компресор 6. Конструкція економайзера 10 не обмежена зазначеним вище варіантом. У цьому винаході можна використовувати будь-яку відому конструкцію економайзера з рівня техніки. У регулюючому вентилі 3 відбувається адіабатичне розширення холодоагенту, а також зниження його тиску, що надходить з конденсатора 2 через економайзер 10. Одним кінцем регулюючий вентиль 3 з'єднаний з економайзером 10 з можливістю перетікання холодоагенту із зазначеного економайзера, а іншим кінцем він з'єднаний з випарником 4, з можливістю протікання холодоагенту в зазначений випарник. Регулюючий вентиль 3 не обмежений вищезазначеним варіантом. В рамках цього винаходу можливе використання будь-якого відомого з рівня техніки регулюючого вентиля. Випарник 4 представляє собою пластинчастий теплообмінник, виконаний, в основному, у формі прямокутного паралелепіпеда. У випарнику 4, адіабатично розширюється холодоагент, який в регулюючому вентилі 3 перетворюється на пару. Зокрема, в випарнику 4 холодоагент забирає тепло від води, яка є джерелом теплової енергії, і в результаті зазначеного теплообміну переходить в пароподібний стан. Одним кінцем випарник 4 з'єднаний з регулюючим вентилем 3 з можливістю перетікання холодоагенту із зазначеного регулюючого вентиля. Іншим кінцем випарник 4 через звукоізолюючий бак 5 з'єднаний з частиною пониженого тиску відцентрового компресора 6. На одній з торцевих поверхонь випарника 4 в верхній її частині передбачено вхідний отвір 41, через який у випарник 4 надходить вода, що служить джерелом теплової енергії. У нижній частині зазначеної поверхні розташований вихідний отвір 42, через який зазначена вода витікає з випарника після того, як сталася віддача теплової енергії. На панелі управління 11 передбачена сукупність керуючих і інших пристроїв, що регулюють роботу різних компонентів теплового насоса 1. На панелі управління 11 міститься корпус, виконаний в основному у формі прямокутного паралелепіпеда, в якому розміщені зазначені керуючі і інші пристрої. Звукоізолюючий бак 5 має в основному циліндричну форму. Холодоагент надходить до нього через обхідний канал 8, при цьому зазначений бак не пропускає назовні шум, що виникає, коли холодоагент через обхідний канал 8 втікає в зазначений бак. Крім того, холодоагент потрапляє в звукоізолюючий бак 5 з випарника 4, при цьому бак 5 виконує функцію збірного резервуару, з якого накопичений в ньому газоподібний холодоагент направляється в відцентровий компресор 6. Навколо бака 5 розташований звукоізолюючий елемент 51, виготовлений з звукоізоляційного матеріалу. 3 UA 103204 C2 5 10 15 20 25 30 35 40 45 50 55 60 В рамках цього винаходу вибір ізоляційного матеріалу для виготовлення звукоізолюючого елемента 51 не обмежений, тобто звукоізолюючий елемент 51 можна виготовити з будь-якого відомого з рівня техніки звукоізоляційного матеріалу. Один з країв звукоізолюючого бака 5 з'єднаний з випарником 4 з можливістю перетікання холодоагенту із зазначеного випарника, інший край звукоізолюючого бака з'єднаний з відцентровим компресором 6 з можливістю протікання холодоагенту в зазначений компресор. Крім того, звукоізолюючий бак 5 з'єднаний з пропускним каналом 8 з можливістю перетікання холодоагенту. Конструкція звукоізолюючого бака 5 не обмежена зазначеним вище варіантом. Холодоагент, який перейшов в випарник 4 в пароподібний стан, потрапляє через звукоізолюючий бак 5 в відцентровий компресор 6, де відбувається його стиск. Після цього холодоагент через масловіддільник 12 потрапляє в конденсатор 2. Сторона всмоктування, через яку холодоагент потрапляє в відцентровий компресор 6, з'єднана через звукоізолюючий бак 5 із випарником 4, а лінія нагнітання, через яку холодоагент залишає відцентровий компресор, з'єднана через масловіддільник 12 з конденсатором 2. Відцентровий компресор 6 містить електродвигун 61, що приводить в обертальний рух, і всмоктувальний апарат 62, регулюючий забір повітря. Електродвигун 61 приводиться в обертальний рух за рахунок електроживлення від інвертора 7, і забезпечує регулювання швидкості його обертання. Всмоктувальний апарат 62 встановлений на вході в компресор, причому за рахунок зміни кута відкриття він зменшує чи збільшує кількість всмоктуваного відцентровим компресором 6 газоподібного холодоагенту. Відцентровий компресор 6, електродвигун 61 і всмоктувальний апарат 62 може бути застосований з будь-якої відомої з рівня техніки конструкції, не обмежуючись наведеними тут варіантами. Інвертор 7 забезпечує подачу електроживлення на електродвигун 61, а також регулює швидкість його обертання, причому він містить корпус в основному у формі прямокутного паралелепіпеда. В рамках цього винаходу вибір інвертора 7 не обмежений, при цьому можливе використання інвертора будь-якої відомої конструкції з рівня техніки. Масловіддільник 12 в основному має циліндричну форму і призначений для відділення мастила і масляного осаду, що міститься в холодоагенті і виходить з відцентрового компресора 6. Одним кінцем масловіддільник 12 з'єднаний з випускного отвору відцентрового компресора 6 з можливістю перетікання холодоагенту із зазначеного компресора, а іншим кінцем він з'єднаний з конденсатором 2. Відокремлюване від холодоагенту мастило з масловіддільника 12 направляється в масляний резервуар 13. В цьому винаході можливе застосування будь-якого відомого з рівня техніки масловіддільника 12, без будь-яких особливих обмежень. Масляний резервуар 13 в основному має циліндричну форму і призначений для зберігання мастила, що використовується для змащення відцентрового компресора 6. Зазначений резервуар забезпечує подачу мастила в відцентровий компресор 6. При цьому використане у відцентровому компресорі 6 мастило також потрапляє в масляний резервуар 13. Даний резервуар 13 з'єднаний з відцентровим компресором 6, таким чином, що забезпечує можливість подачі мастила в відцентровий компресор 6 і можливість його прийому із зазначеного компресора, а також забезпечує можливість прийому мастила з масловіддільника 12. Обхідний канал 8 являє собою канал, по якому частина холодоагенту відділяється з відцентрового компресора 6, і прямо надходить в звукоізолюючий бак 5 під час роботи теплового насоса 1 в умовах часткового навантаження. Доцільно, щоб діаметр поперечного перерізу обхідного каналу 8, щонайменше в десять разів перевищував діаметр поперечного перерізу звукоізолюючого бака 5. Як показано на фіг. 1, одним кінцем обхідний канал 8 приєднаний до каналу, що з'єднує масловіддільник 12 і конденсатор 2, а іншим кінцем приєднаний до звукоізолюючого баку 5. Крім того, на ділянці з'єднання обхідного каналу 8 зі звукоізолюючим баком 5 передбачено глушник 81, форма якого виконана таким чином, що обхідний канал розташований в середині зазначеного бака 5. На фіг. 4 схематично зображена ділянка з'єднання обхідного каналу 8 і звукоізолюючого бака 5. Як показано на фіг. 4, глушник 81 являє собою елемент циліндричної форми, висунутого в середину звукоізолюючого бака 5 щодо його внутрішньої стінки, причому зазначений елемент 4 UA 103204 C2 5 10 15 20 25 30 35 40 45 50 55 пригнічує шум, що створюється при потраплянні холодоагенту з обхідного каналу 8 в звукоізолюючий бак 5. На торцевій поверхні глушника 81 виконано безліч наскрізних отворів 82. Як показано на фіг. 1, вентиль 9 для регулювання витрати, забезпечує регулювання витрати холодоагенту, що проходить через обхідний канал 8. Наприклад, під час роботи теплового насоса 1 в номінальному режимі вентиль регулювання 9 для витрати холодоагенту закритий. Навпаки, під час роботи насоса в умовах часткового навантаження вказаний вентиль 9 відкривається і частина холодоагенту, що виходить з відцентрового компресора 6, проходить через обхідний канал 8 в звукоізолюючий бак 5. Далі, на фіг. 1 описаний процес подачі гарячої води під час роботи теплового насоса 1 вищеописаного компонування в номінальному режимі. Коли вода подається з теплового насосу 1, електроживлення від зовнішнього джерела подається на інвертор 7, який приводить електродвигун 61 в обертальний рух. В відцентровому компресорі 6 відбувається стиснення холодоагенту. Газоподібний холодоагент при високій температурі і високому тиску після стиснення у відцентровому компресорі 6 виходить через нагнітальний отвір зазначеного компресора 6 і надходить у масловіддільник 12. У масловіддільник 12 від холодоагенту відділяється масляний осад. Очищений від масляного осаду холодоагент з масловіддільника 12 потрапляє в конденсатор 2. У конденсаторі 2 відбувається теплообмін між гарячим холодоагентом і теплою водою, що надходить із зовнішнього блоку. Холодоагент при високій температурі віддає тепло воді, конденсується і переходить в рідкий стан. А вода за рахунок отриманого від холодоагенту тепла при високій температурі нагрівається і з конденсатора 2 направляється в зовнішній контур. Рідкий холодоагент із конденсатора 2 потрапляє в економайзер 10. У економайзері 10 частину холодоагенту, що надійшов, відводять і піддають адіабатичному розширенню, отримуючи холодний холодоагент низького тиску. Після чого для додаткового охолодження решти холодоагенту здійснюється теплообмін між відведеним холодним холодоагентом і частиною холодоагенту, що залишився. Після використання відведеного холодоагенту для охолодження холодоагенту, що залишився, його направляють на сторону всмоктування відцентрового компресора 6. Охолоджений в економайзері 10 холодоагент потрапляє в регулюючий вентиль 3, де відбувається його адіабатичне розширення, таким чином, проходячи через вказаний вентиль 3, холодоагент перетворюється в холодний рідкий холодоагент низького тиску, який потім надходить у випарник 4. У випарнику 4 відбувається теплообмін між холодоагентом з низькою температурою і водою, яка є джерелом теплової енергії і подається з зовнішнього контуру. Холодоагент поглинає тепло від води, яка є джерелом теплової енергії, і випаровується, переходячи в газоподібний стан. Вода віддає холодоагенту тепло, остигає і витікає з випарника 4. З випарника 4 холодоагент, що знаходиться в газоподібному стані, надходить в звукоізолюючий бак 5 У зазначеному баку 5 рідкий холодоагент, який спільно з газоподібним надійшов з випарника 4, відділяється від газоподібного холодоагенту. Таким чином, з звукоізолюючого бака 5 виходить тільки газоподібний холодоагент. Газоподібний холодоагент, відділений у звукоізолюючому баку 5 від рідкого холодоагенту, повертається на сторону всмоктування відцентрового компресора 6, де відбувається його стиснення. Таким чином, з нагнітального патрубка компресора 6 холодоагент виходить під високим тиском, і описаний вище цикл починається заново. Далі, описується робота теплового насосу 1 в умовах часткового навантаження. При зниженні навантаження в тепловому насосі 1, спочатку за допомогою інвертора 7 знижується швидкість обертання електродвигуна 61. При цьому сторона всмоктування 62 закривається і в результаті продуктивність відцентрового компресора 6 зменшується. В даному випадку продуктивність відцентрового компресора 6 знижують таким чином, щоб не відбувся перехід робочої точки відцентрового компресора 6 в зону помпування. При подальшому зниженні навантаження в тепловому насосі 1 відкривається закритий до цього вентиль 9 для регулювання витрат. В результаті, частина холодоагенту, який витікає з відцентрового компресора 6 і прямує через масловіддільник 12 в конденсатор 2, потрапляє в обхідний канал 8. Холодоагент, що надійшов в обхідний канал 8, направляється в звукоізолюючий бак 5, де змішується з холодоагентом з випарника 4. Таким чином, витрата холодоагенту, що рухається в конденсатор 2 і випарнику 4 знижується ще більше, що призводить до додаткового зниження навантаження в тепловому насосі 1. 5 UA 103204 C2 5 10 15 20 25 30 Вищеописаним способом здійснюється функціонування пропонованого теплового насоса 1 в умовах часткового навантаження. При цьому частина холодоагенту, що нагнітається відцентровим компресором 6, проходить через обхідний канал 8 в звукоізолюючий бак 5, покритий звукоізолюючим елементом 51, який перешкоджає поширенню назовні шумів, що виникають, коли холодоагент з обхідного каналу потрапляє в звукоізолюючий бак. Наприклад, у порівнянні з пристроєм, в якому частина холодоагенту відводиться з обхідного каналу направляють у випарник кожухотрубного типу, у цьому винаході вдається зменшити поверхню, яку необхідно покрити звукоізолюючим елементом 51, оскільки не потрібно покривати звукоізоляцією весь випарник, як це відбувається в відомому пристрої. Таким чином, легко вдається запобігти утворення шуму. У порівнянні з пристроєм, в якому частина холодоагенту відводиться через обхідний канал і потрапляє безпосередньо в трубу, що з'єднує випарник 4 із відцентровим компресором 6, в цьому винаході рівень виробленого холодоагентом шуму вдається знизити за рахунок направлення вказаного холодоагенту в звукоізолюючий бак 5, площа поперечного перерізу якого більша площі поперечного перерізу обхідного каналу 8. Крім того, глушник 81, передбачений в тій частині звукоізолюючого бака 5, через яку в нього надходить холодоагент через обхідний канал, забезпечує можливість додаткового зниження шуму, що виникає при протіканні холодоагенту в бак 5. Більш того, завдяки тому, що діаметр поперечного перерізу звукоізолюючого бака 5, щонайменше в десять разів перевищує діаметр поперечного перерізу обхідного каналу 8, вдається надійно запобігти поширенню назовні шуму, що виникає, коли холодоагент з обхідного каналу надходить в звукоізолюючий бак 5. Номери позицій 1 – тепловий насос 2 – конденсатор 3 – регулюючий вентиль 4 – випарник 5 – звукоізолюючий бак (контейнер) 6 – відцентровий компресор 7 – інвертор 8 – обхідний канал 9 – вентиль для регулювання витрат 51 – звукоізолюючий елемент 81 – глушник 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Тепловий насос містить: - відцентровий компресор, призначений для стиснення холодоагенту; - конденсатор, в якому відбувається конденсація стисненого холодоагенту; - дросельний вентиль, в якому здійснюється адіабатичне розширення конденсованого холодоагенту; - випарник, в якому адіабатично розширився холодоагент переходить в пароподібний стан; - бак, в який потрапляє пароподібний холодоагент і з якого він потім надходить у відцентровий компресор; - звукоізолюючий елемент, що покриває вказаний бак і запобігає поширенню назовні шуму, що виникає всередині зазначеного бака; - байпасна лінія, по якій частина холодоагенту з ділянки між відцентровим компресором і конденсатором спрямовується у вказаний бак; і - клапан для регулювання витрати, призначений для регулювання витрати холодоагенту, що проходить через байпасну лінію, причому у тій частині зазначеного бака, через яку в нього з байпасної лінії надходить холодоагент, передбачений глушник, призначений для запобігання шуму, що виникає при потраплянні в бак холодоагенту, при цьому вказаний глушник є елементом циліндричної форми, висуненим всередину вказаного бака відносно його внутрішньої стінки. 2. Тепловий насос за п. 1, який відрізняється тим, що вказаний бак по суті виконаний у формі циліндра, закритого з обох кінців, при цьому діаметр поперечного перерізу вказаного циліндра приблизно в десять або більше разів перевищує діаметр поперечного перерізу байбасної лінії. 6 UA 103204 C2 7 UA 103204 C2 8 UA 103204 C2 9 UA 103204 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
