Побутовий тепловий насос для нагрівання води

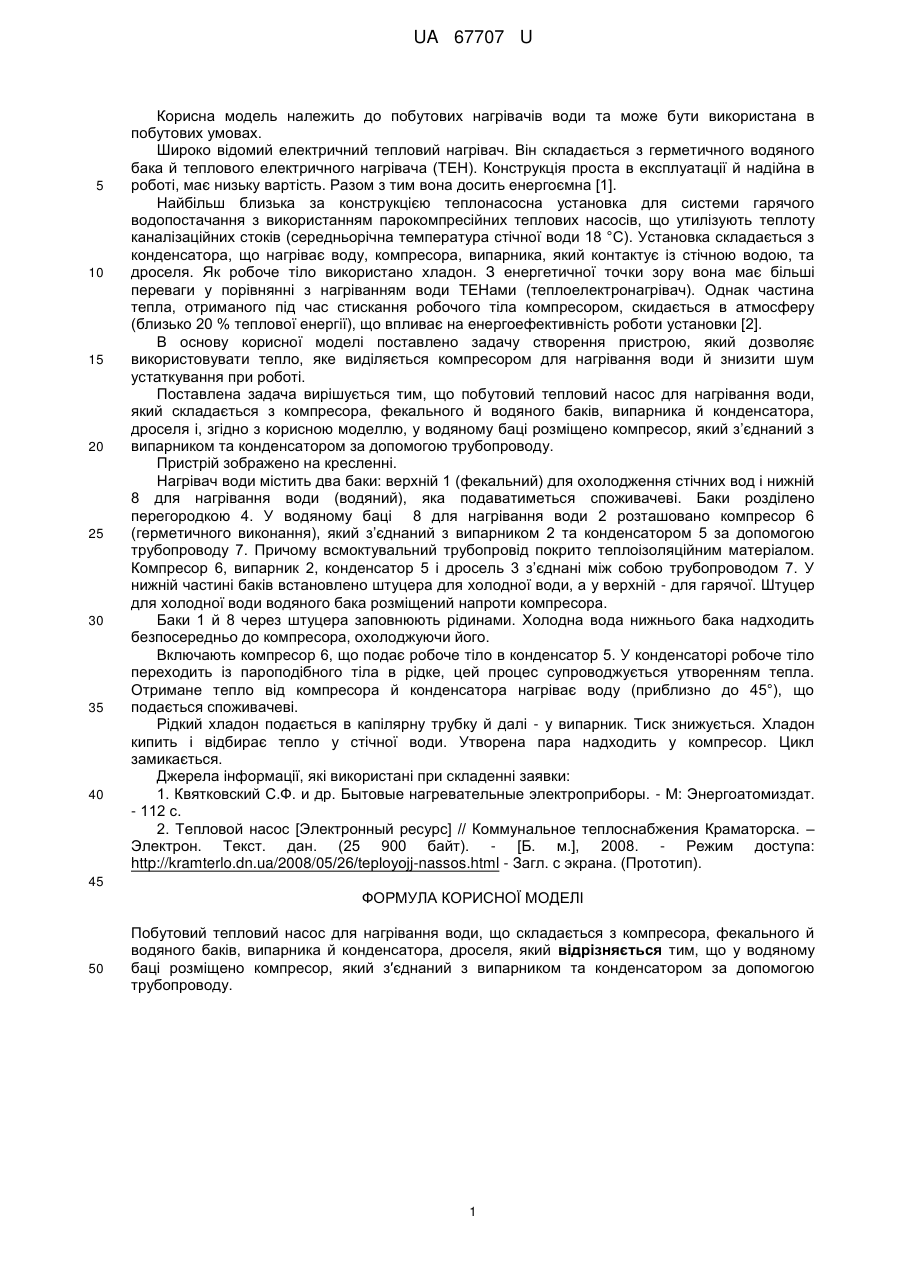

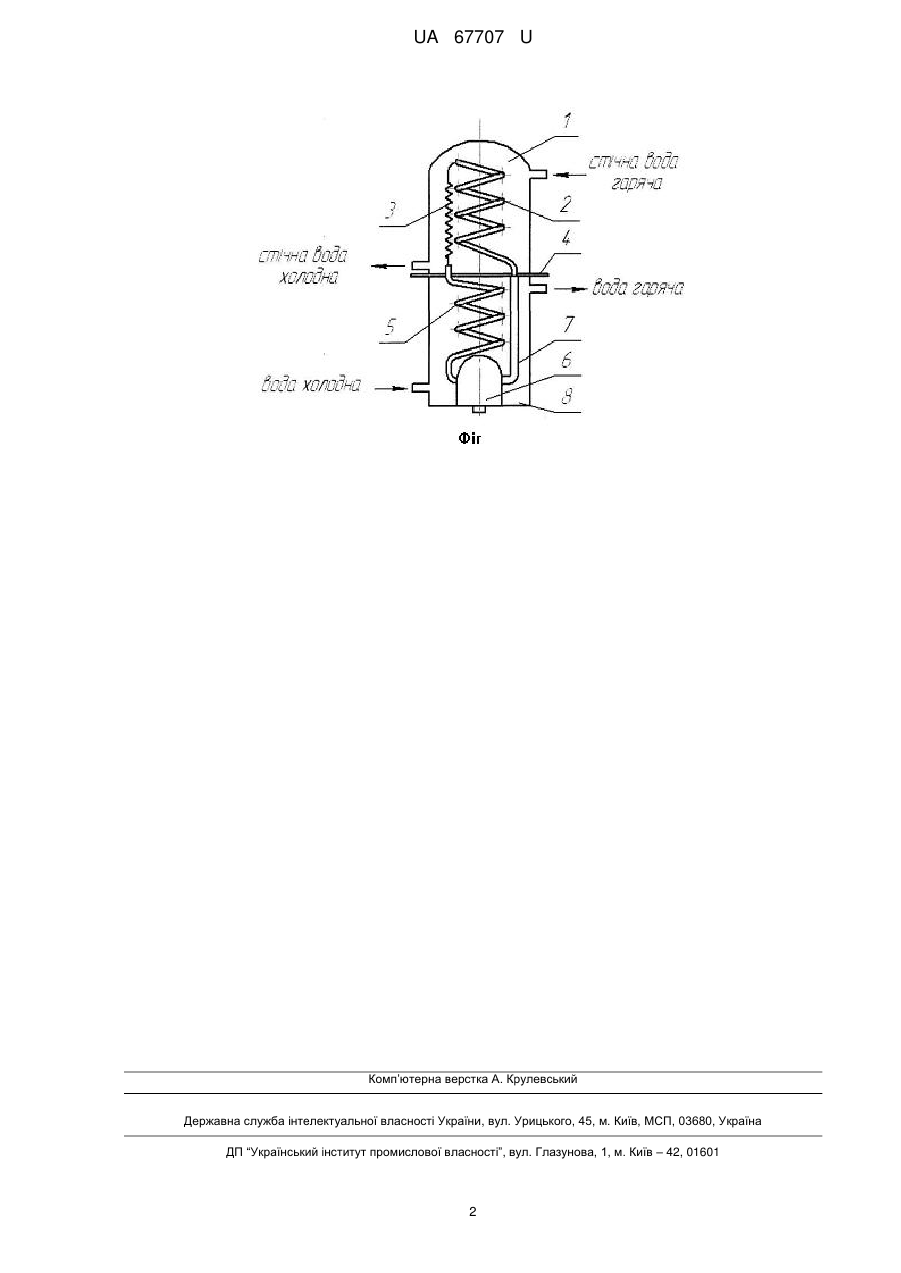

Реферат: UA 67707 U UA 67707 U 5 10 15 20 25 30 35 40 Корисна модель належить до побутових нагрівачів води та може бути використана в побутових умовах. Широко відомий електричний тепловий нагрівач. Він складається з герметичного водяного бака й теплового електричного нагрівача (ТЕН). Конструкція проста в експлуатації й надійна в роботі, має низьку вартість. Разом з тим вона досить енергоємна [1]. Найбільш близька за конструкцією теплонасосна установка для системи гарячого водопостачання з використанням парокомпресійних теплових насосів, що утилізують теплоту каналізаційних стоків (середньорічна температура стічної води 18 °С). Установка складається з конденсатора, що нагріває воду, компресора, випарника, який контактує із стічною водою, та дроселя. Як робоче тіло використано хладон. З енергетичної точки зору вона має більші переваги у порівнянні з нагріванням води ТЕНами (теплоелектронагрівач). Однак частина тепла, отриманого під час стискання робочого тіла компресором, скидається в атмосферу (близько 20 % теплової енергії), що впливає на енергоефективність роботи установки [2]. В основу корисної моделі поставлено задачу створення пристрою, який дозволяє використовувати тепло, яке виділяється компресором для нагрівання води й знизити шум устаткування при роботі. Поставлена задача вирішується тим, що побутовий тепловий насос для нагрівання води, який складається з компресора, фекального й водяного баків, випарника й конденсатора, дроселя і, згідно з корисною моделлю, у водяному баці розміщено компресор, який з’єднаний з випарником та конденсатором за допомогою трубопроводу. Пристрій зображено на кресленні. Нагрівач води містить два баки: верхній 1 (фекальний) для охолодження стічних вод і нижній 8 для нагрівання води (водяний), яка подаватиметься споживачеві. Баки розділено перегородкою 4. У водяному баці 8 для нагрівання води 2 розташовано компресор 6 (герметичного виконання), який з’єднаний з випарником 2 та конденсатором 5 за допомогою трубопроводу 7. Причому всмоктувальний трубопровід покрито теплоізоляційним матеріалом. Компресор 6, випарник 2, конденсатор 5 і дросель 3 з’єднані між собою трубопроводом 7. У нижній частині баків встановлено штуцера для холодної води, а у верхній - для гарячої. Штуцер для холодної води водяного бака розміщений напроти компресора. Баки 1 й 8 через штуцера заповнюють рідинами. Холодна вода нижнього бака надходить безпосередньо до компресора, охолоджуючи його. Включають компресор 6, що подає робоче тіло в конденсатор 5. У конденсаторі робоче тіло переходить із пароподібного тіла в рідке, цей процес супроводжується утворенням тепла. Отримане тепло від компресора й конденсатора нагріває воду (приблизно до 45°), що подається споживачеві. Рідкий хладон подається в капілярну трубку й далі - у випарник. Тиск знижується. Хладон кипить і відбирає тепло у стічної води. Утворена пара надходить у компресор. Цикл замикається. Джерела інформації, які використані при складенні заявки: 1. Квятковский С.Ф. и др. Бытовые нагревательные электроприборы. - М: Энергоатомиздат. - 112 с. 2. Тепловой насос [Электронный ресурс] // Коммунальное теплоснабжения Краматорска. – Электрон. Текст. дан. (25 900 байт). - [Б. м.], 2008. - Режим доступа: http://kramterlo.dn.ua/2008/05/26/tерlоуоjj-nassos.html - Загл. с экрана. (Прототип). 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Побутовий тепловий насос для нагрівання води, що складається з компресора, фекального й водяного баків, випарника й конденсатора, дроселя, який відрізняється тим, що у водяному баці розміщено компресор, який з′єднаний з випарником та конденсатором за допомогою трубопроводу. 1 UA 67707 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
