Кришка люка оглядового колодязя

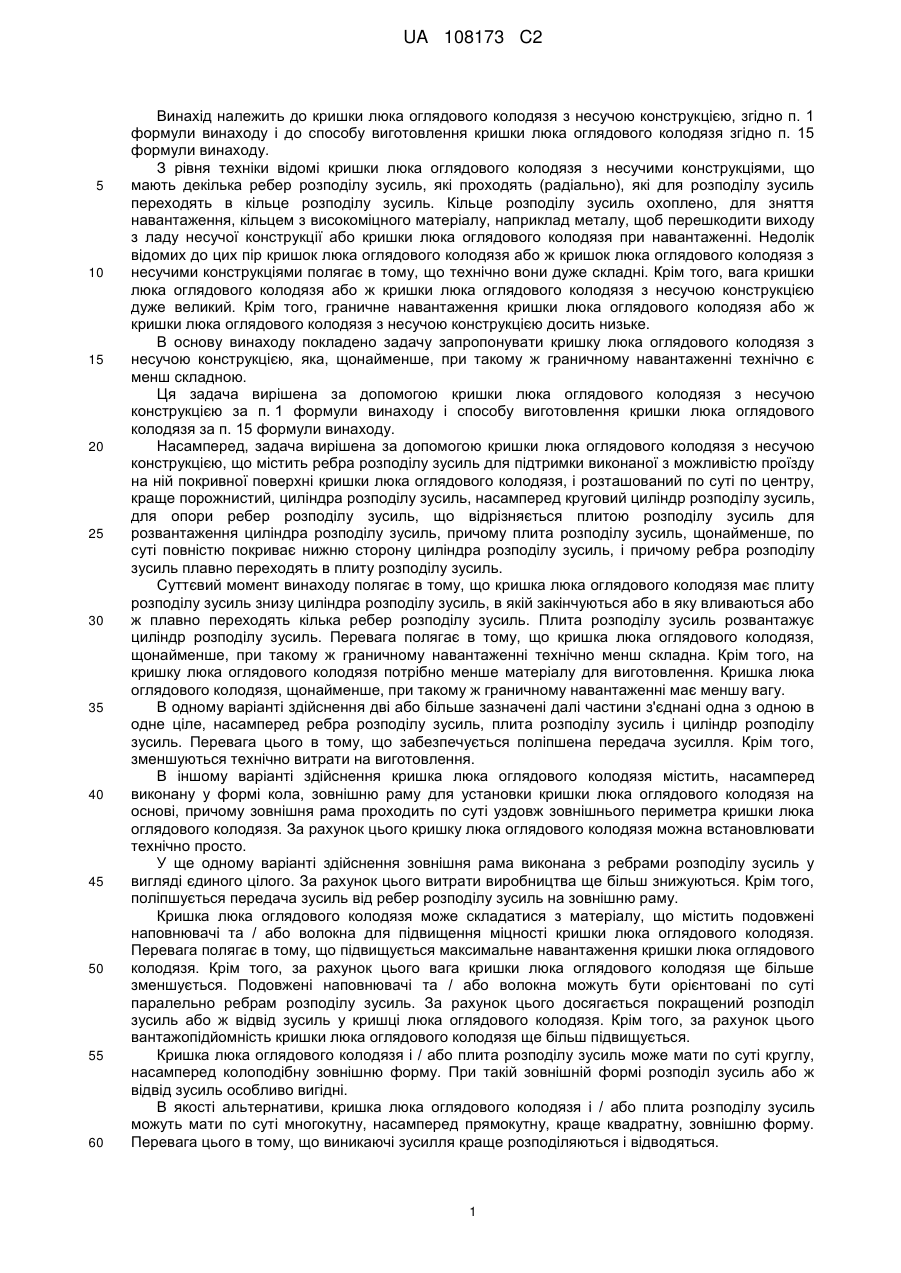

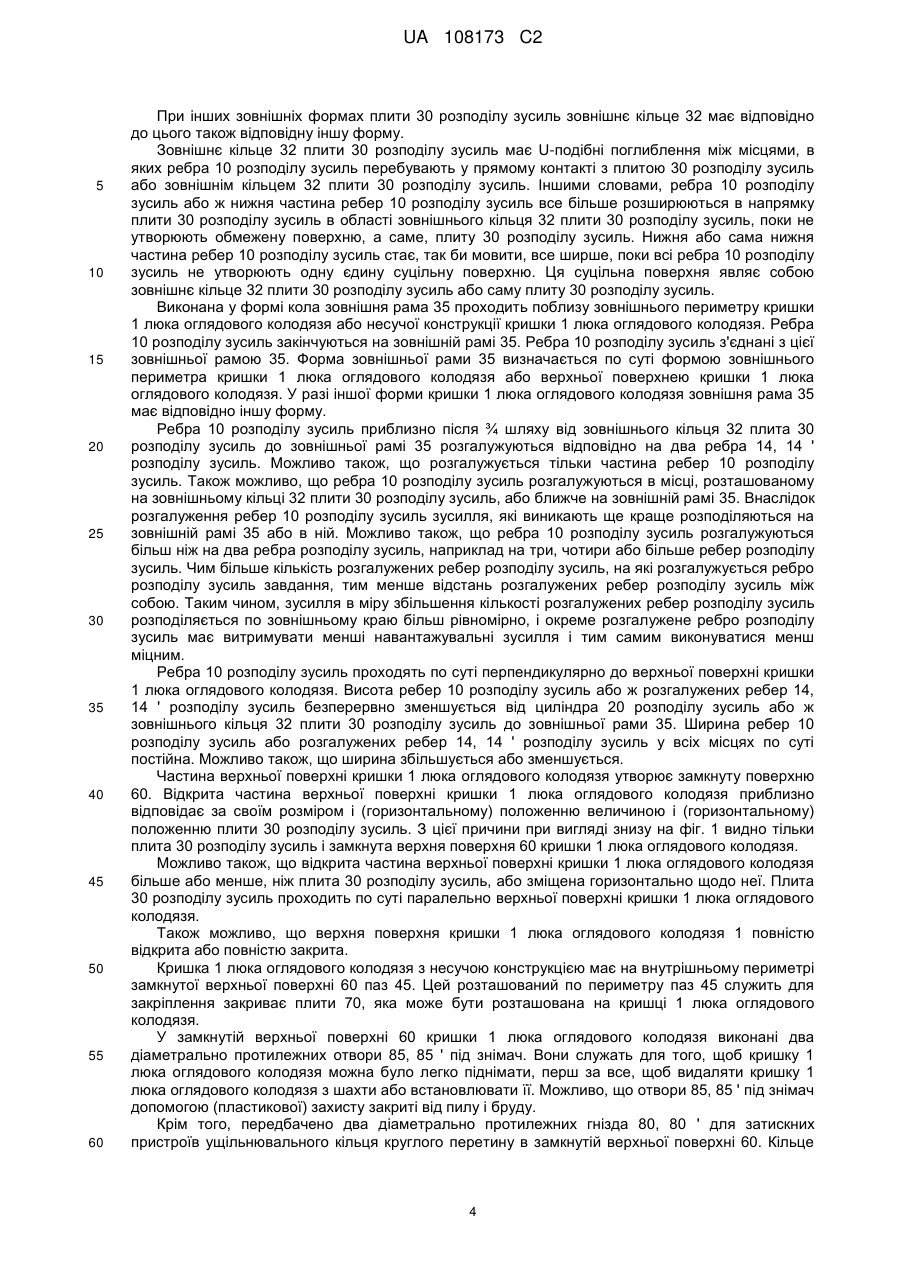

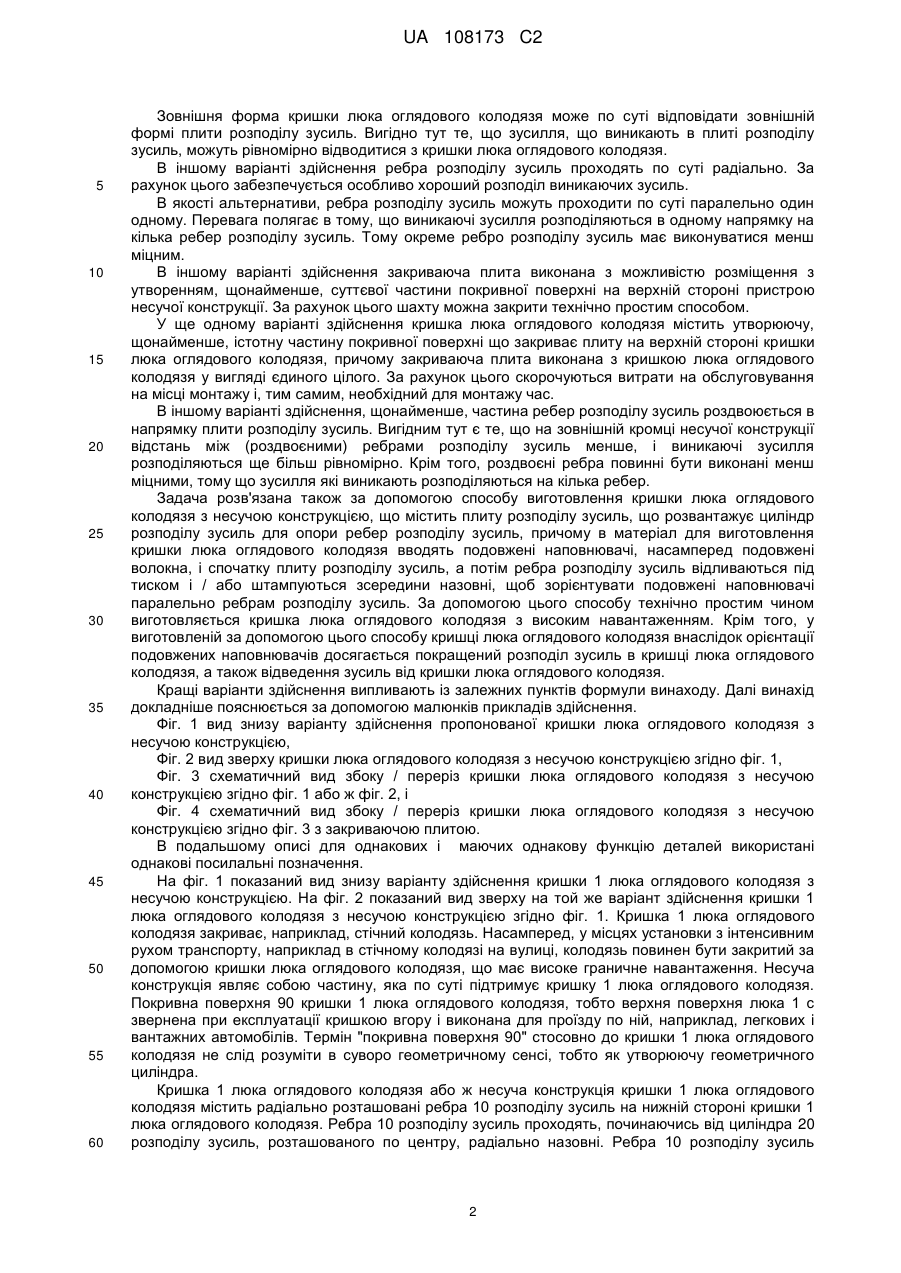

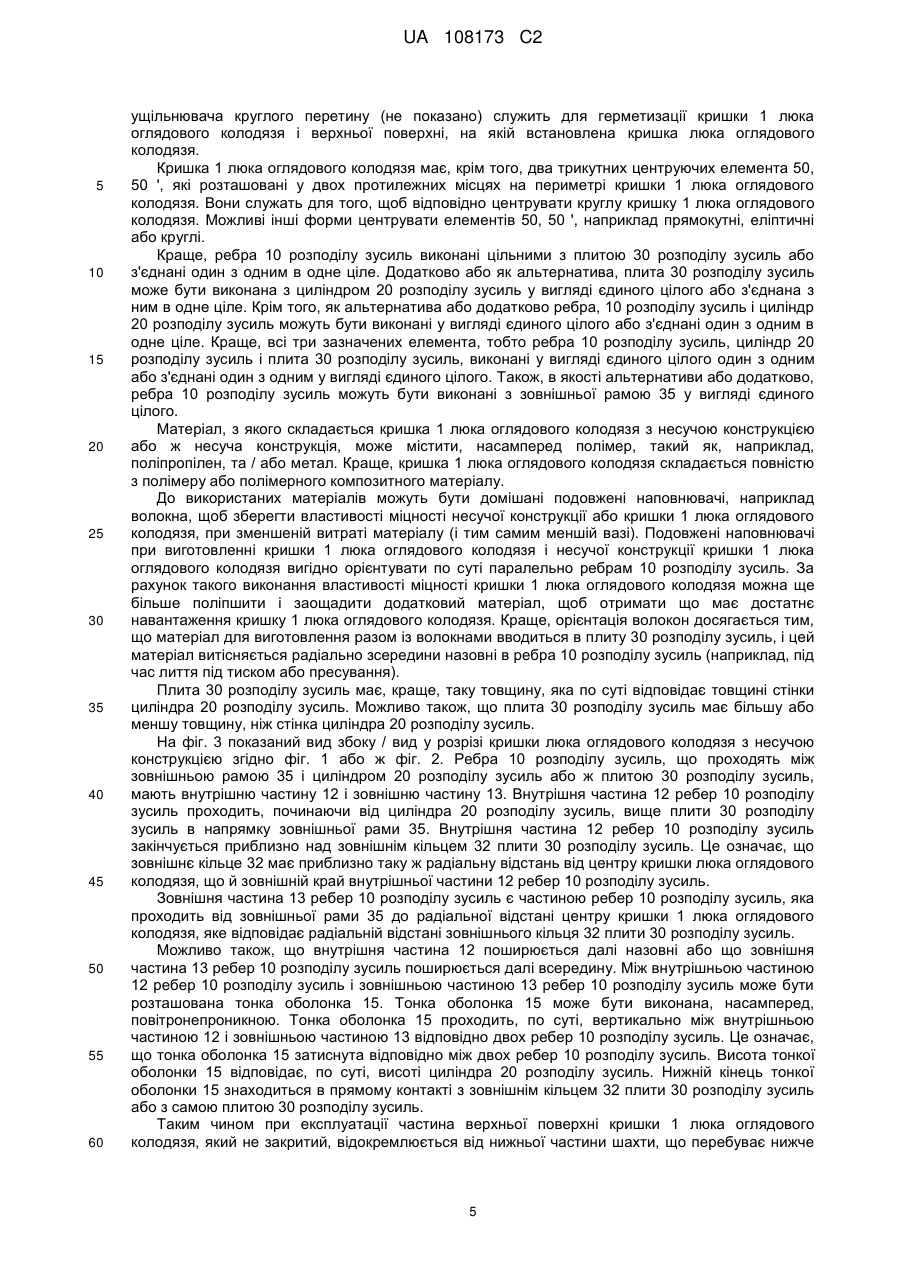

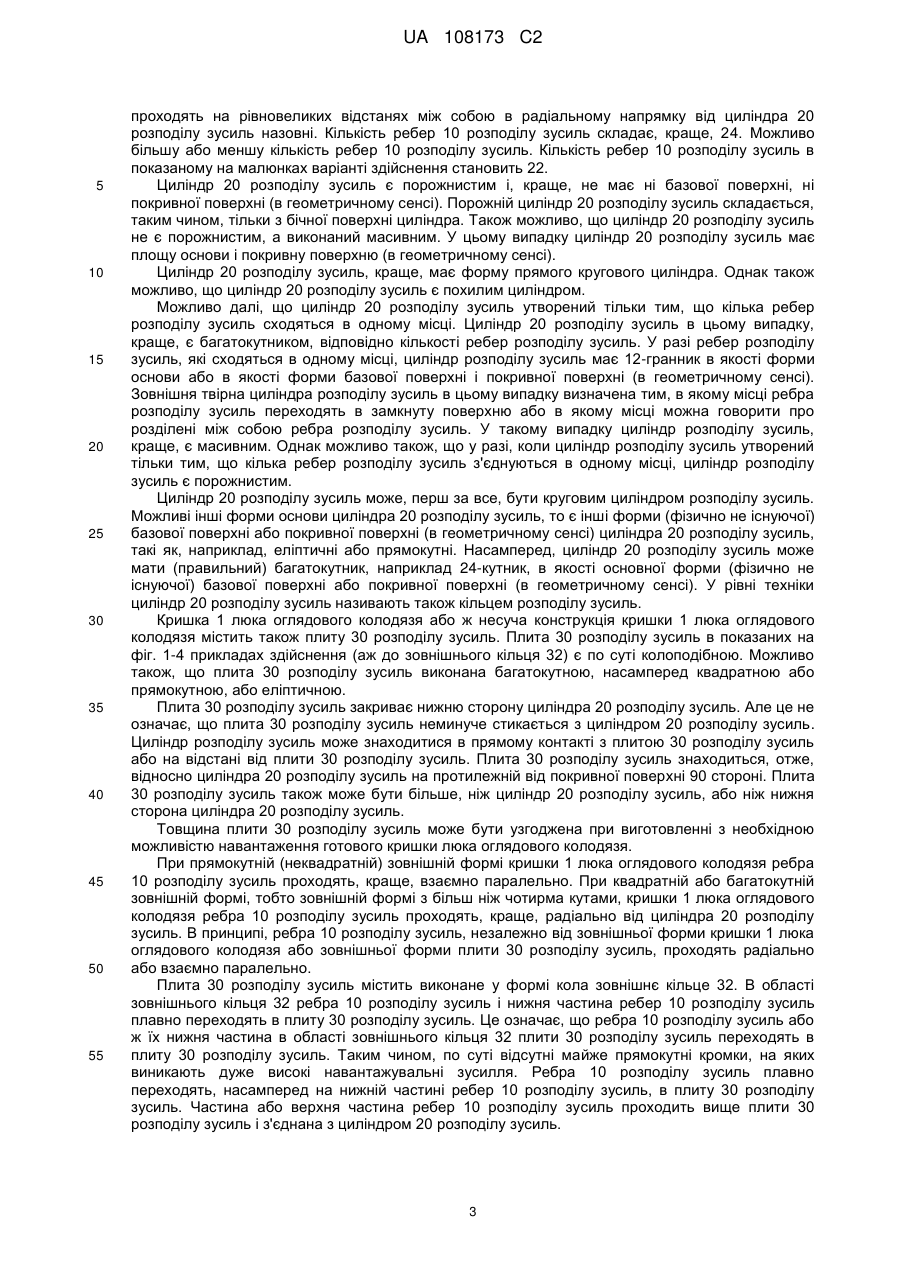

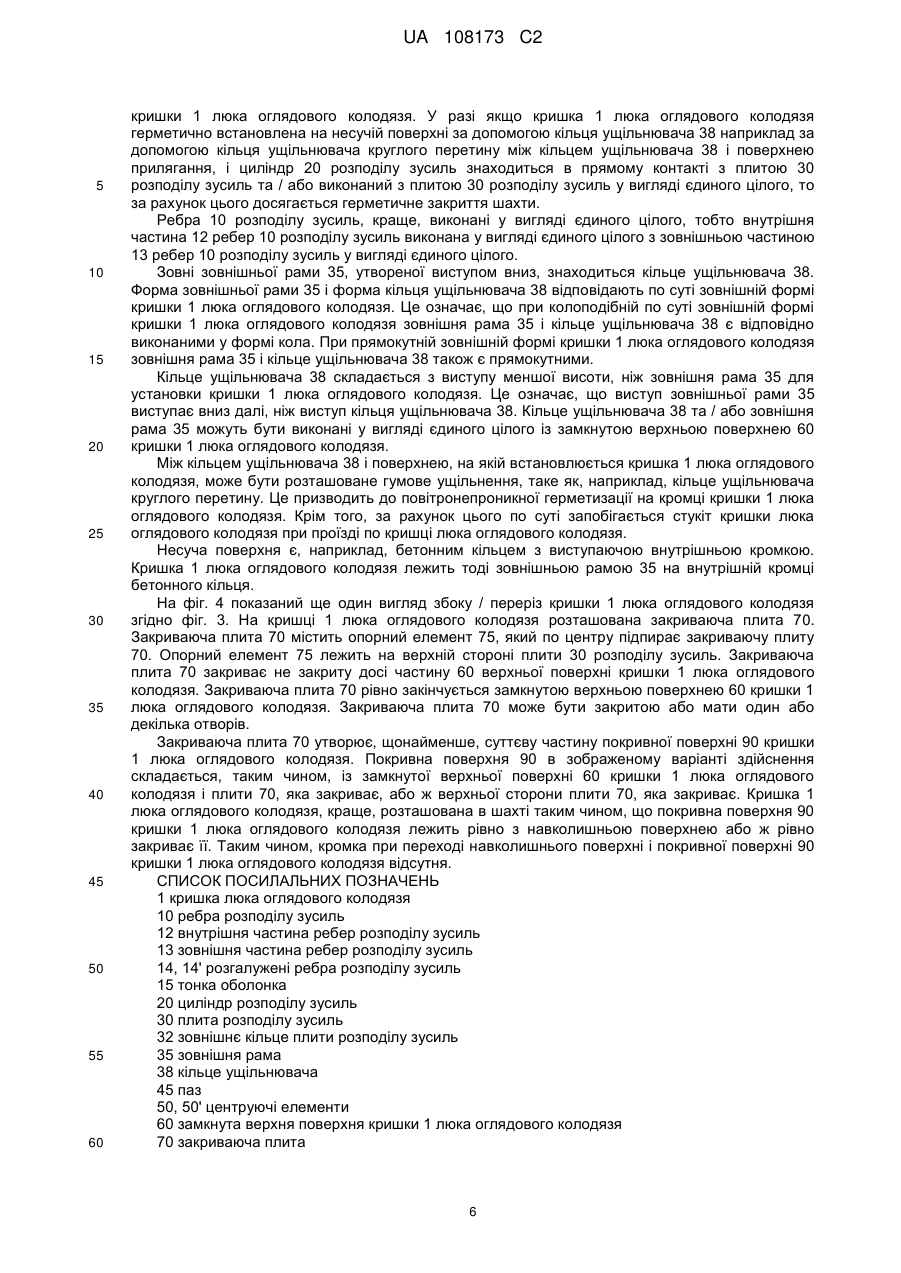

Реферат: Описана кришка (1) люка оглядового колодязя з несучою конструкцією, що містить ребра (10) розподілу зусиль для підтримки виконаної з можливістю проїзду на ній покривної поверхні (90) кришки (1) люка оглядового колодязя і розташований по суті по центру, переважно порожнистий, циліндр (20) розподілу зусиль, переважно круговий циліндр розподілу зусиль, для опори ребер (10) розподілу зусиль, що містить плиту (30) розподілу зусиль для розвантаження циліндра (20) розподілу зусиль, причому плита (30) розподілу зусиль щонайменше по суті повністю покриває нижню сторону циліндра (20) розподілу зусиль щодо покривної поверхні (90) і причому ребра (10) розподілу зусиль плавно переходять в плиту (30) розподілу зусиль. UA 108173 C2 (12) UA 108173 C2 UA 108173 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до кришки люка оглядового колодязя з несучою конструкцією, згідно п. 1 формули винаходу і до способу виготовлення кришки люка оглядового колодязя згідно п. 15 формули винаходу. З рівня техніки відомі кришки люка оглядового колодязя з несучими конструкціями, що мають декілька ребер розподілу зусиль, які проходять (радіально), які для розподілу зусиль переходять в кільце розподілу зусиль. Кільце розподілу зусиль охоплено, для зняття навантаження, кільцем з високоміцного матеріалу, наприклад металу, щоб перешкодити виходу з ладу несучої конструкції або кришки люка оглядового колодязя при навантаженні. Недолік відомих до цих пір кришок люка оглядового колодязя або ж кришок люка оглядового колодязя з несучими конструкціями полягає в тому, що технічно вони дуже складні. Крім того, вага кришки люка оглядового колодязя або ж кришки люка оглядового колодязя з несучою конструкцією дуже великий. Крім того, граничне навантаження кришки люка оглядового колодязя або ж кришки люка оглядового колодязя з несучою конструкцією досить низьке. В основу винаходу покладено задачу запропонувати кришку люка оглядового колодязя з несучою конструкцією, яка, щонайменше, при такому ж граничному навантаженні технічно є менш складною. Ця задача вирішена за допомогою кришки люка оглядового колодязя з несучою конструкцією за п. 1 формули винаходу і способу виготовлення кришки люка оглядового колодязя за п. 15 формули винаходу. Насамперед, задача вирішена за допомогою кришки люка оглядового колодязя з несучою конструкцією, що містить ребра розподілу зусиль для підтримки виконаної з можливістю проїзду на ній покривної поверхні кришки люка оглядового колодязя, і розташований по суті по центру, краще порожнистий, циліндра розподілу зусиль, насамперед круговий циліндр розподілу зусиль, для опори ребер розподілу зусиль, що відрізняється плитою розподілу зусиль для розвантаження циліндра розподілу зусиль, причому плита розподілу зусиль, щонайменше, по суті повністю покриває нижню сторону циліндра розподілу зусиль, і причому ребра розподілу зусиль плавно переходять в плиту розподілу зусиль. Суттєвий момент винаходу полягає в тому, що кришка люка оглядового колодязя має плиту розподілу зусиль знизу циліндра розподілу зусиль, в якій закінчуються або в яку вливаються або ж плавно переходять кілька ребер розподілу зусиль. Плита розподілу зусиль розвантажує циліндр розподілу зусиль. Перевага полягає в тому, що кришка люка оглядового колодязя, щонайменше, при такому ж граничному навантаженні технічно менш складна. Крім того, на кришку люка оглядового колодязя потрібно менше матеріалу для виготовлення. Кришка люка оглядового колодязя, щонайменше, при такому ж граничному навантаженні має меншу вагу. В одному варіанті здійснення дві або більше зазначені далі частини з'єднані одна з одною в одне ціле, насамперед ребра розподілу зусиль, плита розподілу зусиль і циліндр розподілу зусиль. Перевага цього в тому, що забезпечується поліпшена передача зусилля. Крім того, зменшуються технічно витрати на виготовлення. В іншому варіанті здійснення кришка люка оглядового колодязя містить, насамперед виконану у формі кола, зовнішню раму для установки кришки люка оглядового колодязя на основі, причому зовнішня рама проходить по суті уздовж зовнішнього периметра кришки люка оглядового колодязя. За рахунок цього кришку люка оглядового колодязя можна встановлювати технічно просто. У ще одному варіанті здійснення зовнішня рама виконана з ребрами розподілу зусиль у вигляді єдиного цілого. За рахунок цього витрати виробництва ще більш знижуються. Крім того, поліпшується передача зусиль від ребер розподілу зусиль на зовнішню раму. Кришка люка оглядового колодязя може складатися з матеріалу, що містить подовжені наповнювачі та / або волокна для підвищення міцності кришки люка оглядового колодязя. Перевага полягає в тому, що підвищується максимальне навантаження кришки люка оглядового колодязя. Крім того, за рахунок цього вага кришки люка оглядового колодязя ще більше зменшується. Подовжені наповнювачі та / або волокна можуть бути орієнтовані по суті паралельно ребрам розподілу зусиль. За рахунок цього досягається покращений розподіл зусиль або ж відвід зусиль у кришці люка оглядового колодязя. Крім того, за рахунок цього вантажопідйомність кришки люка оглядового колодязя ще більш підвищується. Кришка люка оглядового колодязя і / або плита розподілу зусиль може мати по суті круглу, насамперед колоподібну зовнішню форму. При такій зовнішній формі розподіл зусиль або ж відвід зусиль особливо вигідні. В якості альтернативи, кришка люка оглядового колодязя і / або плита розподілу зусиль можуть мати по суті многокутну, насамперед прямокутну, краще квадратну, зовнішню форму. Перевага цього в тому, що виникаючі зусилля краще розподіляються і відводяться. 1 UA 108173 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зовнішня форма кришки люка оглядового колодязя може по суті відповідати зовнішній формі плити розподілу зусиль. Вигідно тут те, що зусилля, що виникають в плиті розподілу зусиль, можуть рівномірно відводитися з кришки люка оглядового колодязя. В іншому варіанті здійснення ребра розподілу зусиль проходять по суті радіально. За рахунок цього забезпечується особливо хороший розподіл виникаючих зусиль. В якості альтернативи, ребра розподілу зусиль можуть проходити по суті паралельно один одному. Перевага полягає в тому, що виникаючі зусилля розподіляються в одному напрямку на кілька ребер розподілу зусиль. Тому окреме ребро розподілу зусиль має виконуватися менш міцним. В іншому варіанті здійснення закриваюча плита виконана з можливістю розміщення з утворенням, щонайменше, суттєвої частини покривної поверхні на верхній стороні пристрою несучої конструкції. За рахунок цього шахту можна закрити технічно простим способом. У ще одному варіанті здійснення кришка люка оглядового колодязя містить утворюючу, щонайменше, істотну частину покривної поверхні що закриває плиту на верхній стороні кришки люка оглядового колодязя, причому закриваюча плита виконана з кришкою люка оглядового колодязя у вигляді єдиного цілого. За рахунок цього скорочуються витрати на обслуговування на місці монтажу і, тим самим, необхідний для монтажу час. В іншому варіанті здійснення, щонайменше, частина ребер розподілу зусиль роздвоюється в напрямку плити розподілу зусиль. Вигідним тут є те, що на зовнішній кромці несучої конструкції відстань між (роздвоєними) ребрами розподілу зусиль менше, і виникаючі зусилля розподіляються ще більш рівномірно. Крім того, роздвоєні ребра повинні бути виконані менш міцними, тому що зусилля які виникають розподіляються на кілька ребер. Задача розв'язана також за допомогою способу виготовлення кришки люка оглядового колодязя з несучою конструкцією, що містить плиту розподілу зусиль, що розвантажує циліндр розподілу зусиль для опори ребер розподілу зусиль, причому в матеріал для виготовлення кришки люка оглядового колодязя вводять подовжені наповнювачі, насамперед подовжені волокна, і спочатку плиту розподілу зусиль, а потім ребра розподілу зусиль відливаються під тиском і / або штампуються зсередини назовні, щоб зорієнтувати подовжені наповнювачі паралельно ребрам розподілу зусиль. За допомогою цього способу технічно простим чином виготовляється кришка люка оглядового колодязя з високим навантаженням. Крім того, у виготовленій за допомогою цього способу кришці люка оглядового колодязя внаслідок орієнтації подовжених наповнювачів досягається покращений розподіл зусиль в кришці люка оглядового колодязя, а також відведення зусиль від кришки люка оглядового колодязя. Кращі варіанти здійснення випливають із залежних пунктів формули винаходу. Далі винахід докладніше пояснюється за допомогою малюнків прикладів здійснення. Фіг. 1 вид знизу варіанту здійснення пропонованої кришки люка оглядового колодязя з несучою конструкцією, Фіг. 2 вид зверху кришки люка оглядового колодязя з несучою конструкцією згідно фіг. 1, Фіг. 3 схематичний вид збоку / переріз кришки люка оглядового колодязя з несучою конструкцією згідно фіг. 1 або ж фіг. 2, і Фіг. 4 схематичний вид збоку / переріз кришки люка оглядового колодязя з несучою конструкцією згідно фіг. 3 з закриваючою плитою. В подальшому описі для однакових і маючих однакову функцію деталей використані однакові посилальні позначення. На фіг. 1 показаний вид знизу варіанту здійснення кришки 1 люка оглядового колодязя з несучою конструкцією. На фіг. 2 показаний вид зверху на той же варіант здійснення кришки 1 люка оглядового колодязя з несучою конструкцією згідно фіг. 1. Кришка 1 люка оглядового колодязя закриває, наприклад, стічний колодязь. Насамперед, у місцях установки з інтенсивним рухом транспорту, наприклад в стічному колодязі на вулиці, колодязь повинен бути закритий за допомогою кришки люка оглядового колодязя, що має високе граничне навантаження. Несуча конструкція являє собою частину, яка по суті підтримує кришку 1 люка оглядового колодязя. Покривна поверхня 90 кришки 1 люка оглядового колодязя, тобто верхня поверхня люка 1 с звернена при експлуатації кришкою вгору і виконана для проїзду по ній, наприклад, легкових і вантажних автомобілів. Термін "покривна поверхня 90" стосовно до кришки 1 люка оглядового колодязя не слід розуміти в суворо геометричному сенсі, тобто як утворюючу геометричного циліндра. Кришка 1 люка оглядового колодязя або ж несуча конструкція кришки 1 люка оглядового колодязя містить радіально розташовані ребра 10 розподілу зусиль на нижній стороні кришки 1 люка оглядового колодязя. Ребра 10 розподілу зусиль проходять, починаючись від циліндра 20 розподілу зусиль, розташованого по центру, радіально назовні. Ребра 10 розподілу зусиль 2 UA 108173 C2 5 10 15 20 25 30 35 40 45 50 55 проходять на рівновеликих відстанях між собою в радіальному напрямку від циліндра 20 розподілу зусиль назовні. Кількість ребер 10 розподілу зусиль складає, краще, 24. Можливо більшу або меншу кількість ребер 10 розподілу зусиль. Кількість ребер 10 розподілу зусиль в показаному на малюнках варіанті здійснення становить 22. Циліндр 20 розподілу зусиль є порожнистим і, краще, не має ні базової поверхні, ні покривної поверхні (в геометричному сенсі). Порожній циліндр 20 розподілу зусиль складається, таким чином, тільки з бічної поверхні циліндра. Також можливо, що циліндр 20 розподілу зусиль не є порожнистим, а виконаний масивним. У цьому випадку циліндр 20 розподілу зусиль має площу основи і покривну поверхню (в геометричному сенсі). Циліндр 20 розподілу зусиль, краще, має форму прямого кругового циліндра. Однак також можливо, що циліндр 20 розподілу зусиль є похилим циліндром. Можливо далі, що циліндр 20 розподілу зусиль утворений тільки тим, що кілька ребер розподілу зусиль сходяться в одному місці. Циліндр 20 розподілу зусиль в цьому випадку, краще, є багатокутником, відповідно кількості ребер розподілу зусиль. У разі ребер розподілу зусиль, які сходяться в одному місці, циліндр розподілу зусиль має 12-гранник в якості форми основи або в якості форми базової поверхні і покривної поверхні (в геометричному сенсі). Зовнішня твірна циліндра розподілу зусиль в цьому випадку визначена тим, в якому місці ребра розподілу зусиль переходять в замкнуту поверхню або в якому місці можна говорити про розділені між собою ребра розподілу зусиль. У такому випадку циліндр розподілу зусиль, краще, є масивним. Однак можливо також, що у разі, коли циліндр розподілу зусиль утворений тільки тим, що кілька ребер розподілу зусиль з'єднуються в одному місці, циліндр розподілу зусиль є порожнистим. Циліндр 20 розподілу зусиль може, перш за все, бути круговим циліндром розподілу зусиль. Можливі інші форми основи циліндра 20 розподілу зусиль, то є інші форми (фізично не існуючої) базової поверхні або покривної поверхні (в геометричному сенсі) циліндра 20 розподілу зусиль, такі як, наприклад, еліптичні або прямокутні. Насамперед, циліндр 20 розподілу зусиль може мати (правильний) багатокутник, наприклад 24-кутник, в якості основної форми (фізично не існуючої) базової поверхні або покривної поверхні (в геометричному сенсі). У рівні техніки циліндр 20 розподілу зусиль називають також кільцем розподілу зусиль. Кришка 1 люка оглядового колодязя або ж несуча конструкція кришки 1 люка оглядового колодязя містить також плиту 30 розподілу зусиль. Плита 30 розподілу зусиль в показаних на фіг. 1-4 прикладах здійснення (аж до зовнішнього кільця 32) є по суті колоподібною. Можливо також, що плита 30 розподілу зусиль виконана багатокутною, насамперед квадратною або прямокутною, або еліптичною. Плита 30 розподілу зусиль закриває нижню сторону циліндра 20 розподілу зусиль. Але це не означає, що плита 30 розподілу зусиль неминуче стикається з циліндром 20 розподілу зусиль. Циліндр розподілу зусиль може знаходитися в прямому контакті з плитою 30 розподілу зусиль або на відстані від плити 30 розподілу зусиль. Плита 30 розподілу зусиль знаходиться, отже, відносно циліндра 20 розподілу зусиль на протилежній від покривної поверхні 90 стороні. Плита 30 розподілу зусиль також може бути більше, ніж циліндр 20 розподілу зусиль, або ніж нижня сторона циліндра 20 розподілу зусиль. Товщина плити 30 розподілу зусиль може бути узгоджена при виготовленні з необхідною можливістю навантаження готового кришки люка оглядового колодязя. При прямокутній (неквадратній) зовнішній формі кришки 1 люка оглядового колодязя ребра 10 розподілу зусиль проходять, краще, взаємно паралельно. При квадратній або багатокутній зовнішній формі, тобто зовнішній формі з більш ніж чотирма кутами, кришки 1 люка оглядового колодязя ребра 10 розподілу зусиль проходять, краще, радіально від циліндра 20 розподілу зусиль. В принципі, ребра 10 розподілу зусиль, незалежно від зовнішньої форми кришки 1 люка оглядового колодязя або зовнішньої форми плити 30 розподілу зусиль, проходять радіально або взаємно паралельно. Плита 30 розподілу зусиль містить виконане у формі кола зовнішнє кільце 32. В області зовнішнього кільця 32 ребра 10 розподілу зусиль і нижня частина ребер 10 розподілу зусиль плавно переходять в плиту 30 розподілу зусиль. Це означає, що ребра 10 розподілу зусиль або ж їх нижня частина в області зовнішнього кільця 32 плити 30 розподілу зусиль переходять в плиту 30 розподілу зусиль. Таким чином, по суті відсутні майже прямокутні кромки, на яких виникають дуже високі навантажувальні зусилля. Ребра 10 розподілу зусиль плавно переходять, насамперед на нижній частині ребер 10 розподілу зусиль, в плиту 30 розподілу зусиль. Частина або верхня частина ребер 10 розподілу зусиль проходить вище плити 30 розподілу зусиль і з'єднана з циліндром 20 розподілу зусиль. 3 UA 108173 C2 5 10 15 20 25 30 35 40 45 50 55 60 При інших зовнішніх формах плити 30 розподілу зусиль зовнішнє кільце 32 має відповідно до цього також відповідну іншу форму. Зовнішнє кільце 32 плити 30 розподілу зусиль має U-подібні поглиблення між місцями, в яких ребра 10 розподілу зусиль перебувають у прямому контакті з плитою 30 розподілу зусиль або зовнішнім кільцем 32 плити 30 розподілу зусиль. Іншими словами, ребра 10 розподілу зусиль або ж нижня частина ребер 10 розподілу зусиль все більше розширюються в напрямку плити 30 розподілу зусиль в області зовнішнього кільця 32 плити 30 розподілу зусиль, поки не утворюють обмежену поверхню, а саме, плиту 30 розподілу зусиль. Нижня або сама нижня частина ребер 10 розподілу зусиль стає, так би мовити, все ширше, поки всі ребра 10 розподілу зусиль не утворюють одну єдину суцільну поверхню. Ця суцільна поверхня являє собою зовнішнє кільце 32 плити 30 розподілу зусиль або саму плиту 30 розподілу зусиль. Виконана у формі кола зовнішня рама 35 проходить поблизу зовнішнього периметру кришки 1 люка оглядового колодязя або несучої конструкції кришки 1 люка оглядового колодязя. Ребра 10 розподілу зусиль закінчуються на зовнішній рамі 35. Ребра 10 розподілу зусиль з'єднані з цієї зовнішньої рамою 35. Форма зовнішньої рами 35 визначається по суті формою зовнішнього периметра кришки 1 люка оглядового колодязя або верхньої поверхнею кришки 1 люка оглядового колодязя. У разі іншої форми кришки 1 люка оглядового колодязя зовнішня рама 35 має відповідно іншу форму. Ребра 10 розподілу зусиль приблизно після ¾ шляху від зовнішнього кільця 32 плита 30 розподілу зусиль до зовнішньої рамі 35 розгалужуються відповідно на два ребра 14, 14 ' розподілу зусиль. Можливо також, що розгалужується тільки частина ребер 10 розподілу зусиль. Також можливо, що ребра 10 розподілу зусиль розгалужуються в місці, розташованому на зовнішньому кільці 32 плити 30 розподілу зусиль, або ближче на зовнішній рамі 35. Внаслідок розгалуження ребер 10 розподілу зусиль зусилля, які виникають ще краще розподіляються на зовнішній рамі 35 або в ній. Можливо також, що ребра 10 розподілу зусиль розгалужуються більш ніж на два ребра розподілу зусиль, наприклад на три, чотири або більше ребер розподілу зусиль. Чим більше кількість розгалужених ребер розподілу зусиль, на які розгалужується ребро розподілу зусиль завдання, тим менше відстань розгалужених ребер розподілу зусиль між собою. Таким чином, зусилля в міру збільшення кількості розгалужених ребер розподілу зусиль розподіляється по зовнішньому краю більш рівномірно, і окреме розгалужене ребро розподілу зусиль має витримувати менші навантажувальні зусилля і тим самим виконуватися менш міцним. Ребра 10 розподілу зусиль проходять по суті перпендикулярно до верхньої поверхні кришки 1 люка оглядового колодязя. Висота ребер 10 розподілу зусиль або ж розгалужених ребер 14, 14 ' розподілу зусиль безперервно зменшується від циліндра 20 розподілу зусиль або ж зовнішнього кільця 32 плити 30 розподілу зусиль до зовнішньої рами 35. Ширина ребер 10 розподілу зусиль або розгалужених ребер 14, 14 ' розподілу зусиль у всіх місцях по суті постійна. Можливо також, що ширина збільшується або зменшується. Частина верхньої поверхні кришки 1 люка оглядового колодязя утворює замкнуту поверхню 60. Відкрита частина верхньої поверхні кришки 1 люка оглядового колодязя приблизно відповідає за своїм розміром і (горизонтальному) положенню величиною і (горизонтальному) положенню плити 30 розподілу зусиль. З цієї причини при вигляді знизу на фіг. 1 видно тільки плита 30 розподілу зусиль і замкнута верхня поверхня 60 кришки 1 люка оглядового колодязя. Можливо також, що відкрита частина верхньої поверхні кришки 1 люка оглядового колодязя більше або менше, ніж плита 30 розподілу зусиль, або зміщена горизонтально щодо неї. Плита 30 розподілу зусиль проходить по суті паралельно верхньої поверхні кришки 1 люка оглядового колодязя. Також можливо, що верхня поверхня кришки 1 люка оглядового колодязя 1 повністю відкрита або повністю закрита. Кришка 1 люка оглядового колодязя з несучою конструкцією має на внутрішньому периметрі замкнутої верхньої поверхні 60 паз 45. Цей розташований по периметру паз 45 служить для закріплення закриває плити 70, яка може бути розташована на кришці 1 люка оглядового колодязя. У замкнутій верхньої поверхні 60 кришки 1 люка оглядового колодязя виконані два діаметрально протилежних отвори 85, 85 ' під знімач. Вони служать для того, щоб кришку 1 люка оглядового колодязя можна було легко піднімати, перш за все, щоб видаляти кришку 1 люка оглядового колодязя з шахти або встановлювати її. Можливо, що отвори 85, 85 ' під знімач допомогою (пластикової) захисту закриті від пилу і бруду. Крім того, передбачено два діаметрально протилежних гнізда 80, 80 ' для затискних пристроїв ущільнювального кільця круглого перетину в замкнутій верхньої поверхні 60. Кільце 4 UA 108173 C2 5 10 15 20 25 30 35 40 45 50 55 60 ущільнювача круглого перетину (не показано) служить для герметизації кришки 1 люка оглядового колодязя і верхньої поверхні, на якій встановлена кришка люка оглядового колодязя. Кришка 1 люка оглядового колодязя має, крім того, два трикутних центруючих елемента 50, 50 ', які розташовані у двох протилежних місцях на периметрі кришки 1 люка оглядового колодязя. Вони служать для того, щоб відповідно центрувати круглу кришку 1 люка оглядового колодязя. Можливі інші форми центрувати елементів 50, 50 ', наприклад прямокутні, еліптичні або круглі. Краще, ребра 10 розподілу зусиль виконані цільними з плитою 30 розподілу зусиль або з'єднані один з одним в одне ціле. Додатково або як альтернатива, плита 30 розподілу зусиль може бути виконана з циліндром 20 розподілу зусиль у вигляді єдиного цілого або з'єднана з ним в одне ціле. Крім того, як альтернатива або додатково ребра, 10 розподілу зусиль і циліндр 20 розподілу зусиль можуть бути виконані у вигляді єдиного цілого або з'єднані один з одним в одне ціле. Краще, всі три зазначених елемента, тобто ребра 10 розподілу зусиль, циліндр 20 розподілу зусиль і плита 30 розподілу зусиль, виконані у вигляді єдиного цілого один з одним або з'єднані один з одним у вигляді єдиного цілого. Також, в якості альтернативи або додатково, ребра 10 розподілу зусиль можуть бути виконані з зовнішньої рамою 35 у вигляді єдиного цілого. Матеріал, з якого складається кришка 1 люка оглядового колодязя з несучою конструкцією або ж несуча конструкція, може містити, насамперед полімер, такий як, наприклад, поліпропілен, та / або метал. Краще, кришка 1 люка оглядового колодязя складається повністю з полімеру або полімерного композитного матеріалу. До використаних матеріалів можуть бути домішані подовжені наповнювачі, наприклад волокна, щоб зберегти властивості міцності несучої конструкції або кришки 1 люка оглядового колодязя, при зменшеній витраті матеріалу (і тим самим меншій вазі). Подовжені наповнювачі при виготовленні кришки 1 люка оглядового колодязя і несучої конструкції кришки 1 люка оглядового колодязя вигідно орієнтувати по суті паралельно ребрам 10 розподілу зусиль. За рахунок такого виконання властивості міцності кришки 1 люка оглядового колодязя можна ще більше поліпшити і заощадити додатковий матеріал, щоб отримати що має достатнє навантаження кришку 1 люка оглядового колодязя. Краще, орієнтація волокон досягається тим, що матеріал для виготовлення разом із волокнами вводиться в плиту 30 розподілу зусиль, і цей матеріал витісняється радіально зсередини назовні в ребра 10 розподілу зусиль (наприклад, під час лиття під тиском або пресування). Плита 30 розподілу зусиль має, краще, таку товщину, яка по суті відповідає товщині стінки циліндра 20 розподілу зусиль. Можливо також, що плита 30 розподілу зусиль має більшу або меншу товщину, ніж стінка циліндра 20 розподілу зусиль. На фіг. 3 показаний вид збоку / вид у розрізі кришки люка оглядового колодязя з несучою конструкцією згідно фіг. 1 або ж фіг. 2. Ребра 10 розподілу зусиль, що проходять між зовнішньою рамою 35 і циліндром 20 розподілу зусиль або ж плитою 30 розподілу зусиль, мають внутрішню частину 12 і зовнішню частину 13. Внутрішня частина 12 ребер 10 розподілу зусиль проходить, починаючи від циліндра 20 розподілу зусиль, вище плити 30 розподілу зусиль в напрямку зовнішньої рами 35. Внутрішня частина 12 ребер 10 розподілу зусиль закінчується приблизно над зовнішнім кільцем 32 плити 30 розподілу зусиль. Це означає, що зовнішнє кільце 32 має приблизно таку ж радіальну відстань від центру кришки люка оглядового колодязя, що й зовнішній край внутрішньої частини 12 ребер 10 розподілу зусиль. Зовнішня частина 13 ребер 10 розподілу зусиль є частиною ребер 10 розподілу зусиль, яка проходить від зовнішньої рами 35 до радіальної відстані центру кришки 1 люка оглядового колодязя, яке відповідає радіальній відстані зовнішнього кільця 32 плити 30 розподілу зусиль. Можливо також, що внутрішня частина 12 поширюється далі назовні або що зовнішня частина 13 ребер 10 розподілу зусиль поширюється далі всередину. Між внутрішньою частиною 12 ребер 10 розподілу зусиль і зовнішньою частиною 13 ребер 10 розподілу зусиль може бути розташована тонка оболонка 15. Тонка оболонка 15 може бути виконана, насамперед, повітронепроникною. Тонка оболонка 15 проходить, по суті, вертикально між внутрішньою частиною 12 і зовнішньою частиною 13 відповідно двох ребер 10 розподілу зусиль. Це означає, що тонка оболонка 15 затиснута відповідно між двох ребер 10 розподілу зусиль. Висота тонкої оболонки 15 відповідає, по суті, висоті циліндра 20 розподілу зусиль. Нижній кінець тонкої оболонки 15 знаходиться в прямому контакті з зовнішнім кільцем 32 плити 30 розподілу зусиль або з самою плитою 30 розподілу зусиль. Таким чином при експлуатації частина верхньої поверхні кришки 1 люка оглядового колодязя, який не закритий, відокремлюється від нижньої частини шахти, що перебуває нижче 5 UA 108173 C2 5 10 15 20 25 30 35 40 45 50 55 60 кришки 1 люка оглядового колодязя. У разі якщо кришка 1 люка оглядового колодязя герметично встановлена на несучій поверхні за допомогою кільця ущільнювача 38 наприклад за допомогою кільця ущільнювача круглого перетину між кільцем ущільнювача 38 і поверхнею прилягання, і циліндр 20 розподілу зусиль знаходиться в прямому контакті з плитою 30 розподілу зусиль та / або виконаний з плитою 30 розподілу зусиль у вигляді єдиного цілого, то за рахунок цього досягається герметичне закриття шахти. Ребра 10 розподілу зусиль, краще, виконані у вигляді єдиного цілого, тобто внутрішня частина 12 ребер 10 розподілу зусиль виконана у вигляді єдиного цілого з зовнішньою частиною 13 ребер 10 розподілу зусиль у вигляді єдиного цілого. Зовні зовнішньої рами 35, утвореної виступом вниз, знаходиться кільце ущільнювача 38. Форма зовнішньої рами 35 і форма кільця ущільнювача 38 відповідають по суті зовнішній формі кришки 1 люка оглядового колодязя. Це означає, що при колоподібній по суті зовнішній формі кришки 1 люка оглядового колодязя зовнішня рама 35 і кільце ущільнювача 38 є відповідно виконаними у формі кола. При прямокутній зовнішній формі кришки 1 люка оглядового колодязя зовнішня рама 35 і кільце ущільнювача 38 також є прямокутними. Кільце ущільнювача 38 складається з виступу меншої висоти, ніж зовнішня рама 35 для установки кришки 1 люка оглядового колодязя. Це означає, що виступ зовнішньої рами 35 виступає вниз далі, ніж виступ кільця ущільнювача 38. Кільце ущільнювача 38 та / або зовнішня рама 35 можуть бути виконані у вигляді єдиного цілого із замкнутою верхньою поверхнею 60 кришки 1 люка оглядового колодязя. Між кільцем ущільнювача 38 і поверхнею, на якій встановлюється кришка 1 люка оглядового колодязя, може бути розташоване гумове ущільнення, таке як, наприклад, кільце ущільнювача круглого перетину. Це призводить до повітронепроникної герметизації на кромці кришки 1 люка оглядового колодязя. Крім того, за рахунок цього по суті запобігається стукіт кришки люка оглядового колодязя при проїзді по кришці люка оглядового колодязя. Несуча поверхня є, наприклад, бетонним кільцем з виступаючою внутрішньою кромкою. Кришка 1 люка оглядового колодязя лежить тоді зовнішньою рамою 35 на внутрішній кромці бетонного кільця. На фіг. 4 показаний ще один вигляд збоку / переріз кришки 1 люка оглядового колодязя згідно фіг. 3. На кришці 1 люка оглядового колодязя розташована закриваюча плита 70. Закриваюча плита 70 містить опорний елемент 75, який по центру підпирає закриваючу плиту 70. Опорний елемент 75 лежить на верхній стороні плити 30 розподілу зусиль. Закриваюча плита 70 закриває не закриту досі частину 60 верхньої поверхні кришки 1 люка оглядового колодязя. Закриваюча плита 70 рівно закінчується замкнутою верхньою поверхнею 60 кришки 1 люка оглядового колодязя. Закриваюча плита 70 може бути закритою або мати один або декілька отворів. Закриваюча плита 70 утворює, щонайменше, суттєву частину покривної поверхні 90 кришки 1 люка оглядового колодязя. Покривна поверхня 90 в зображеному варіанті здійснення складається, таким чином, із замкнутої верхньої поверхні 60 кришки 1 люка оглядового колодязя і плити 70, яка закриває, або ж верхньої сторони плити 70, яка закриває. Кришка 1 люка оглядового колодязя, краще, розташована в шахті таким чином, що покривна поверхня 90 кришки 1 люка оглядового колодязя лежить рівно з навколишньою поверхнею або ж рівно закриває її. Таким чином, кромка при переході навколишнього поверхні і покривної поверхні 90 кришки 1 люка оглядового колодязя відсутня. СПИСОК ПОСИЛАЛЬНИХ ПОЗНАЧЕНЬ 1 кришка люка оглядового колодязя 10 ребра розподілу зусиль 12 внутрішня частина ребер розподілу зусиль 13 зовнішня частина ребер розподілу зусиль 14, 14' розгалужені ребра розподілу зусиль 15 тонка оболонка 20 циліндр розподілу зусиль 30 плита розподілу зусиль 32 зовнішнє кільце плити розподілу зусиль 35 зовнішня рама 38 кільце ущільнювача 45 паз 50, 50' центруючі елементи 60 замкнута верхня поверхня кришки 1 люка оглядового колодязя 70 закриваюча плита 6 UA 108173 C2 75 опорний елемент закриваючої плити 80, 80' гнізда для затискних пристроїв ущільнювального кільця круглого перетину 85, 85' отвори під знімач 90 покривна поверхня 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Кришка (1) люка оглядового колодязя з несучою конструкцією, що містить ребра (10) розподілу зусиль для підтримки виконаної з можливістю проїзду на ній покривної поверхні (90) кришки (1) люка оглядового колодязя і розташований по суті по центру, переважно порожнистий, циліндр (20) розподілу зусиль, переважно круговий циліндр розподілу зусиль, для опори ребер (10) розподілу зусиль, яка відрізняється тим, що містить плиту (30) розподілу зусиль для розвантаження циліндра (20) розподілу зусиль, причому плита (30) розподілу зусиль щонайменше по суті повністю покриває нижню сторону циліндра (20) розподілу зусиль щодо покривної поверхні (90) і причому ребра (10) розподілу зусиль плавно переходять в плиту (30) розподілу зусиль. 2. Кришка (1) люка оглядового колодязя за п. 1, яка відрізняється тим, що дві або більше зазначені далі частини з'єднані одна з одною в одне ціле, а саме ребра (10) розподілу зусиль, плита (30) розподілу зусиль і циліндр (20) розподілу зусиль. 3. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що містить виконану у формі кола зовнішню раму (35) для установки кришки (1) люка оглядового колодязя на основі, причому зовнішня рама (35) проходить по суті уздовж зовнішнього периметра кришки (1) люка оглядового колодязя. 4. Кришка (1) люка оглядового колодязя за п. 3, яка відрізняється тим, що зовнішня рама (35) з ребрами (10) розподілу зусиль (10) виконана у вигляді єдиного цілого. 5. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що кришка люка оглядового колодязя складається з матеріалу, що містить подовжені наповнювачі та/або волокна для підвищення міцності кришки люка оглядового колодязя. 6. Кришка (1) люка оглядового колодязя за п. 5, яка відрізняється тим, що подовжені наповнювачі та/або волокна орієнтовані по суті паралельно ребрам (10) розподілу зусиль. 7. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що кришка (1) люка оглядового колодязя і/або плита (30) розподілу зусиль мають по суті круглу, насамперед колоподібну, зовнішню форму. 8. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, насамперед за одним з пп. 1-6, яка відрізняється тим, що кришка (1) люка оглядового колодязя і/або плита (30) розподілу зусиль мають по суті многокутну, насамперед прямокутну, краще квадратну, зовнішню форму. 9. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що зовнішня форма кришки (1) люка оглядового колодязя відповідає по суті зовнішній формі плити (30) розподілу зусиль. 10. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що ребра (10) розподілу зусиль проходять по суті радіально. 11. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів за одним з пп. 1-9, яка відрізняється тим, що ребра (10) розподілу зусиль проходять по суті паралельно один одному. 12. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що закриваюча плита (70) виконана з можливістю розміщення з утворенням щонайменше суттєвої частини покривної поверхні (90) на верхній стороні кришки (1) люка оглядового колодязя. 13. Кришка (1) люка оглядового колодязя за одним з пп. 1-11, яка відрізняється тим, що закриваюча плита (70) утворює, щонайменше, суттєву частину покривної поверхні (90) на верхній стороні кришки (1) люка оглядового колодязя, причому закриваюча плита (70) виконана з кришкою (1) люка оглядового колодязя в вигляді єдиного цілого. 14. Кришка (1) люка оглядового колодязя за одним з попередніх пунктів, яка відрізняється тим, що щонайменше частина ребер (10) розподілу зусиль розгалужується в напрямку від плити (30) розподілу зусиль. 15. Спосіб виготовлення кришки (1) люка оглядового колодязя з несучою конструкцією, що містить плиту (30) розподілу зусиль, що розвантажує циліндр (20) розподілу зусиль для опори ребер (10) розподілу зусиль, причому в матеріал для виготовлення кришки (1) люка оглядового колодязя вводять подовжені наповнювачі, насамперед подовжені волокна, і спочатку плиту (30) 7 UA 108173 C2 розподілу зусиль, а потім ребра (10) розподілу зусиль відливають під тиском і/або штампують зсередини назовні, щоб зорієнтувати подовжені наповнювачі паралельно ребрам (10) розподілу зусиль. 5 8 UA 108173 C2 9 UA 108173 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
