Асептичний пакет з отвором

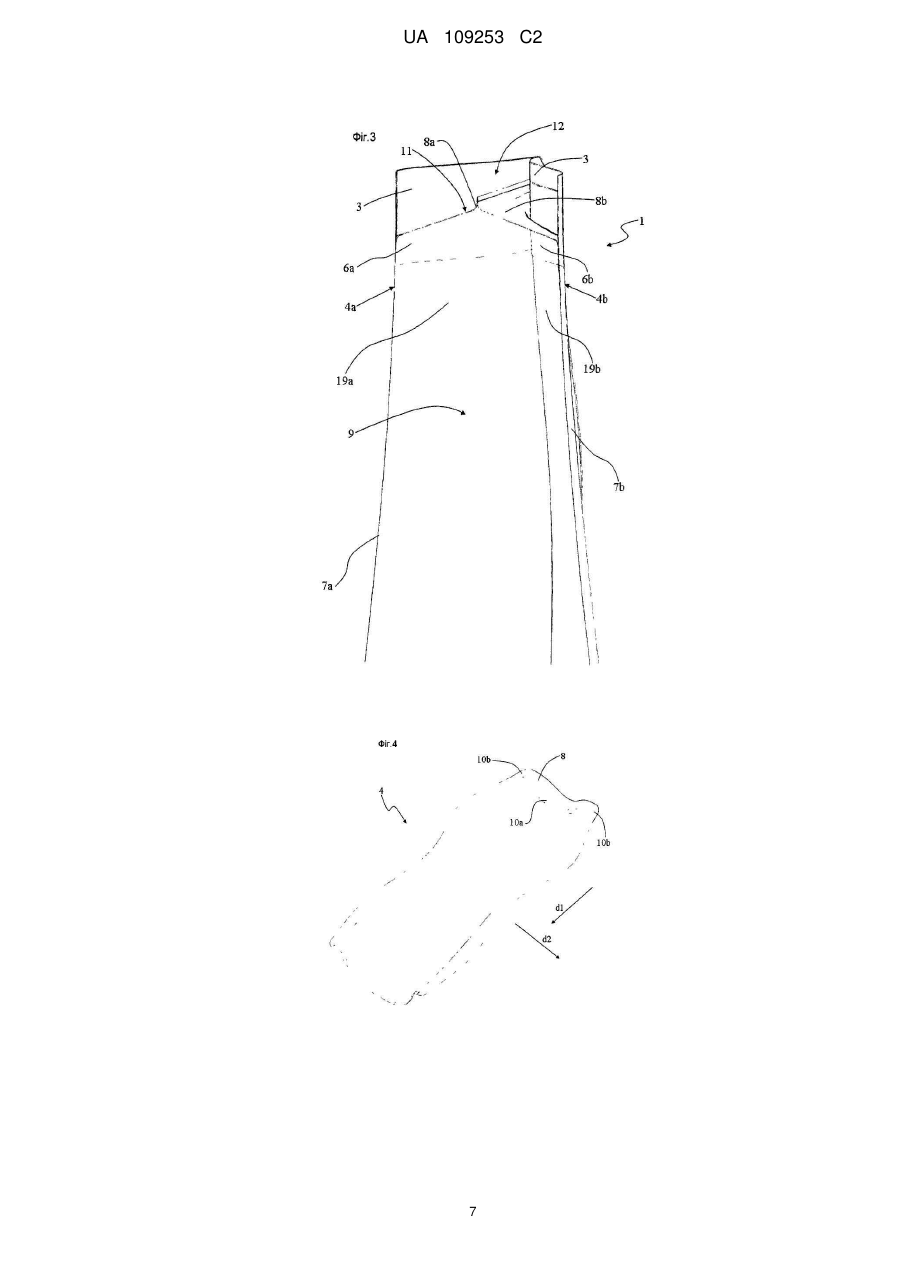

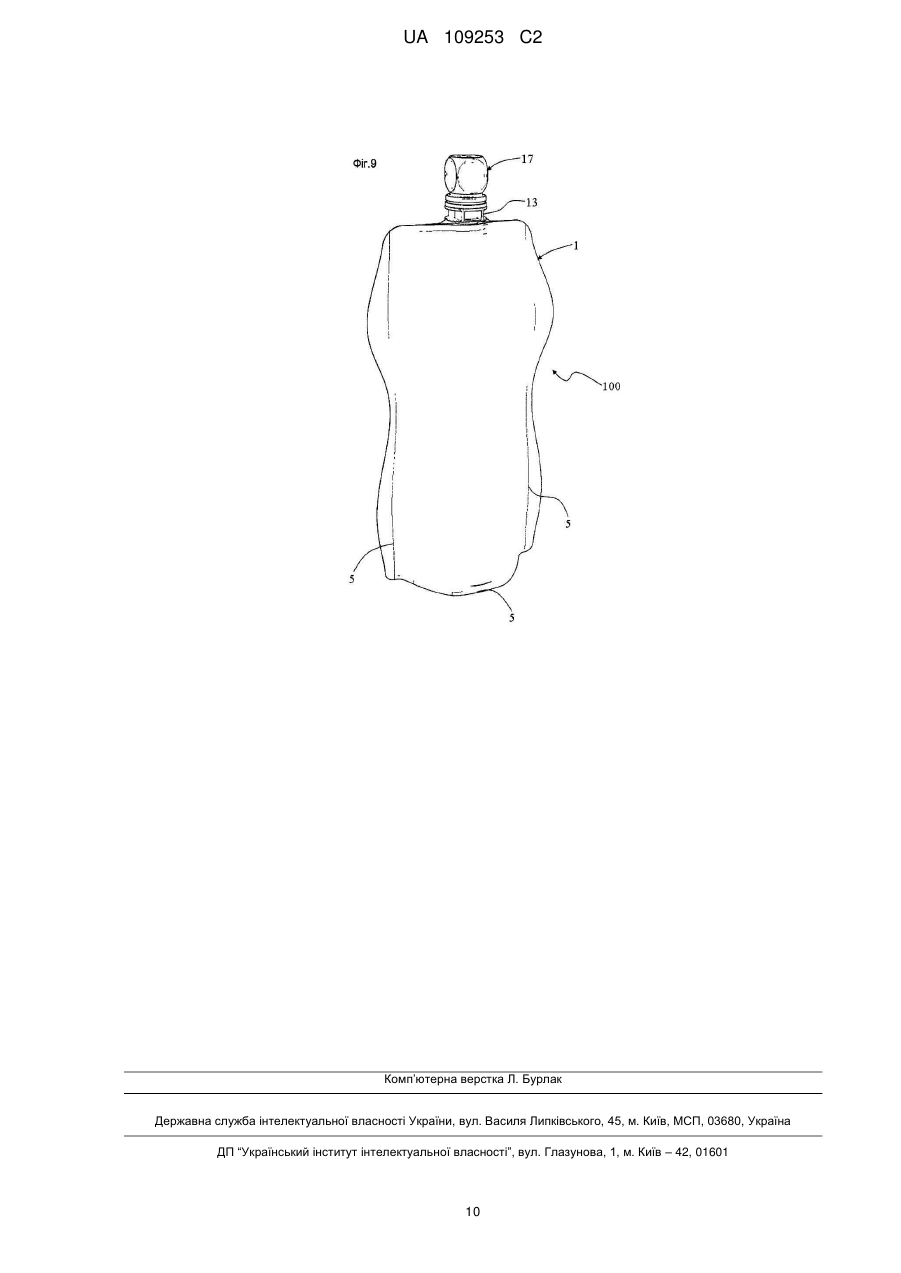

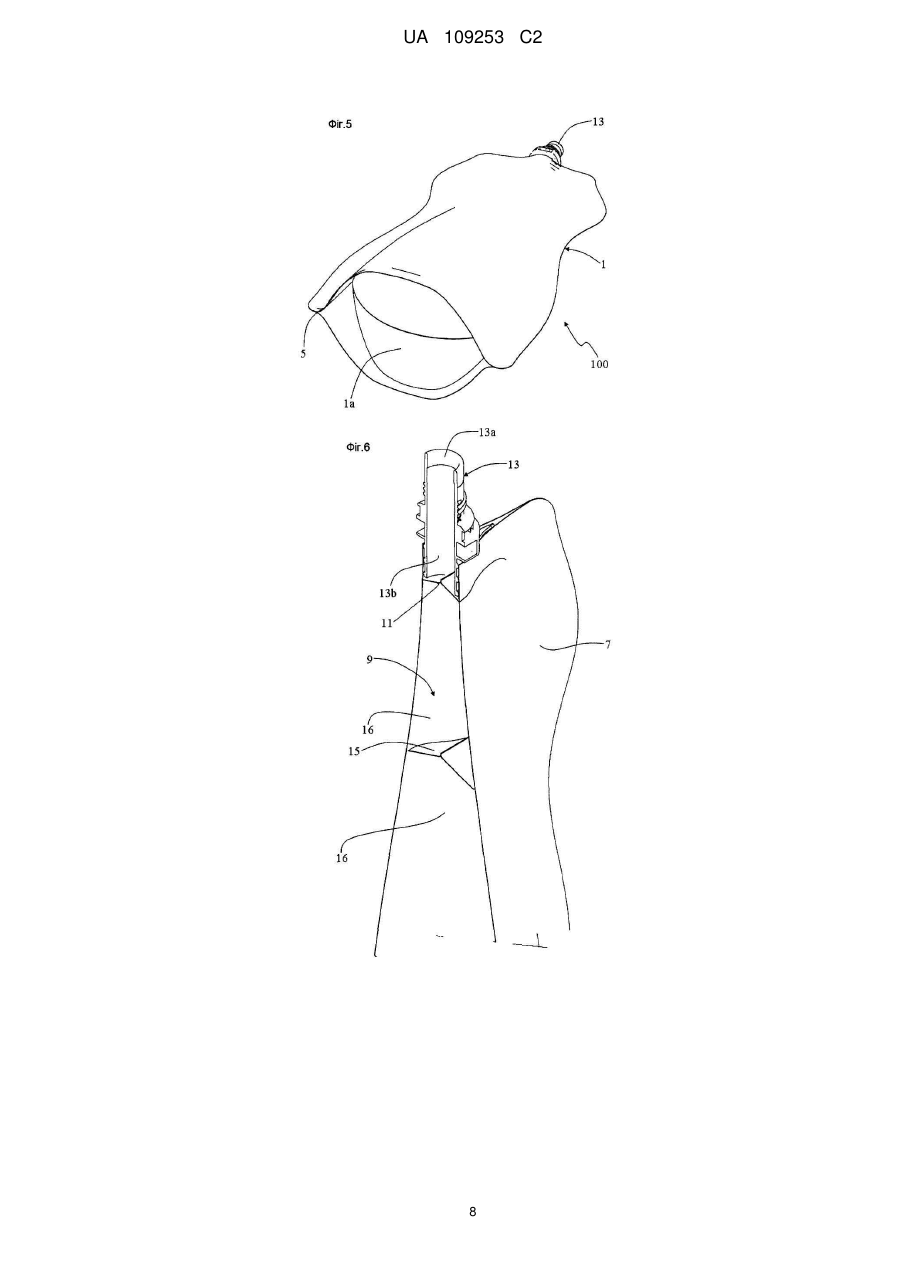

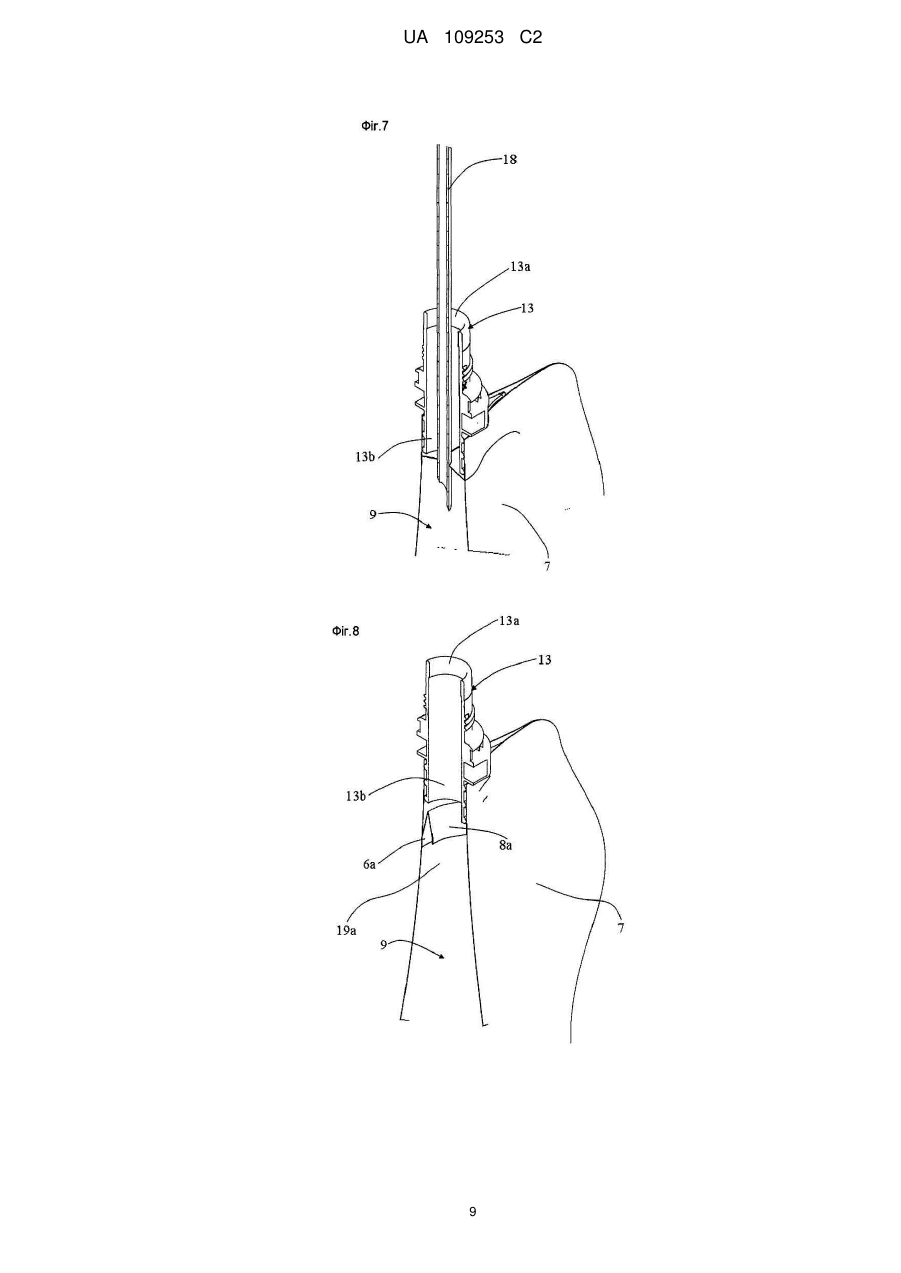

Реферат: Упаковка (100), що містить пакет (1) для зберігання щонайменше однієї речовини, даний пакет (1) оснащений отвором (2) для виведення речовини і внутрішніми шарами (6а, 6b), частково приєднаними до пакета (1) і частково відділені від згаданого пакета (1), щоб залишити вільні смужки (8а, 8b) біля отвору (2), згадані вільні смужки (8а, 8b) приєднані разом для утворення спаяної мембрани (11) для закривання наповненого асептичного чохла (9), що зберігає речовину, отвір (13) розташований на згаданому асептичному чохлі (9) і прикріплений до пакета (1). UA 109253 C2 (12) UA 109253 C2 UA 109253 C2 5 10 15 20 25 30 35 40 45 50 55 ОБЛАСТЬ ЗАСТОСУВАННЯ І РІВЕНЬ ТЕХНІКИ Даний винахід стосується пакету для зберігання принаймні однієї речовини, упаковка містить згаданий пакет і способи його виготовлення. Переважно, згадана упаковка застосовується в області пакування харчових продуктів або фармацевтичних компонентів. Переважно, продукти, які зберігаються в згаданій упаковці, можуть бути у формі порошку або рідини. Так як відома, упаковка може бути порожньою (в цьому випадку, краще посилатися на назву "пакет") або вже наповнена речовиною для зберігання і оснащена отвором. Зазвичай, пакет може мати гнучку форму завдяки листковим матеріалам, таким як пластик, папір з покриттям або покриття з фольгою. Переважно, рішення було розкрите, в якому два листки склеюються один до одного, а потім скріплюються разом у відповідно до смужки зовнішнього периметру на самих листах. Інша смужка зовнішнього периметру залишена для того щоб визначити щілину для вставки отвору. Частина отвору вставлена всередину згаданої щілини. Порожній пакет потім наповнюється через вставлену насадку через вільний вихід (через який користувач дістає речовину, яка зберігається) пакета. Зрештою, вільний отвір пакета закривається кришечкою. Основні недоліки даних рішень пов'язані зі складнощами досягнення умов повної асептичності всередині пакета. Однак, внутрішня частина пакету повинна бути асептичною і герметично відділена від зовнішньої частини для збереження властивостей речовини, яка зберігається. По суті, рішення відомого рівня техніки має високий ризик забруднення від зовнішніх забруднювачів. Насправді, вільний отвір після наповнення пакета закривається ковпачком. Також використання ковпачка запобігає витіканню речовини, яка зберігається, але не забезпечує герметичного бар'єру оскільки, невелика кількість повітря може проходити через отвір. Технічна проблема, яка постає пов'язана зі складнощами стерилізації пакета відповідно до його форми. Оскільки, ромбовидна частина пакета не проста для стерилізації, так як має багато гострих країв. На додаток, ромбовидна частина пакета, з гострими краями також включає проблему запаювання. Насправді, більш складно стерилізувати пакет (разом з кришкою або ковпачком) після накладання ковпачка на пакет. Інший недолік відомих рішень пов'язаний з необхідністю стерилізації всієї упаковки, включаючи ковпачок, що призводить до високих витрат часу та грошей. Дійсно, для стерилізації пакета та ковпачка, зазвичай використовуються хімічні реагенти або бомбардування електронами або гамма випромінювання. В іншиму відомому рішенні пакет наповнюється перед припаюванням ковпачка до нього. Таке рішення також має високий ризик забруднення. Дійсно, протягом операції запаювання пакета, частинки речовини можуть витікати через отвір. Більш того повітря може зоставатися всередині пакета, спричинюючи окисленню речовини, що зберігається. У цьому контексті, технічне завдання на якому базується даний винахід пропонує пакет для зберігання принаймні однієї речовини, упаковка якого складається зі згаданого пакету і способів його виготовлення, що долає недоліки вищезгаданого відомого рівня техніки. СУТЬ ВИНАХОДУ Переважно, об'єктом даного винаходу є пропозиція пакету для зберігання принаймні однієї речовини і спосіб виготовлення згаданого пакета, в якому повністю вдається легко досягти асептичних умов та дешевизни. Додатковим об'єктом даного винаходу є пропозиція упаковки для зберігання принаймні однієї речовини і спосіб виготовлення згаданої упаковки, в якому проблема стерилізації пакета легко долається. Іншим об'єктом даного винаходу є виготовлення доступної упаковки для зберігання принаймні однієї речовини і спосіб виготовлення згаданої упаковки, в якому ковпачок легко припаюється до пакета. Ще одним об'єктом даного винаходу є виготовлення упаковки доступної для зберігання принаймні однієї речовини і спосіб виготовлення згаданої упаковки, в якому час та вартість стерилізації знижені по відношенню до відомих рішень. Технічне завдання і об'єкти вказані вище, по суті успішно здійснені пакетом для зберігання щонайменше однієї речовини, упаковка, що містить вказаний пакет і способи для його виготовлення, що містить технічні характеристики описані в одному або більше пунктах формули. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Додаткові характеристики і переваги даного винаходу швидко стануть очевидними з фігур, що не обмежують опис втілення пакету, але не єдине втілення пакету для зберігання 1 UA 109253 C2 5 10 15 20 25 30 35 40 45 50 55 щонайменше однієї речовини, упаковка містить даний пакет і способи виготовлення, як показано на супутніх кресленнях на яких: фіг. 1 демонструє вигляд спереду пакету для зберігання щонайменше однієї речовини, згідно даного винаходу, у відкритій формі; фіг. 2 демонструє вигляд пакету фіг. 1, у спаяній формі; фіг. 3 демонструє вигляд пакету у розрізі фіг. 1 у спаяній формі; фіг. 4 демонструє вигляд спереду деталі (багатошаровий лист) пакету фіг. 1; фіг. 5 демонструє вигляд спереду упаковки згідно даного винаходу; фіг. 6 демонструє вигляд пакету у розрізі упаковки фіг. 5; фіг. 7 демонструє вигляд у розрізі деталі упаковки фіг. 5; фіг. 8 демонструє вигляд пакету у розрізі іншого втілення упаковки фіг. 5; фіг. 9 демонструє торцевий вигляд упаковки фіг. 5. ПЕРЕВАЖНИЙ ВАРІАНТ ВТІЛЕННЯ ВИНАХОДУ Базуючись на описі фігур, на фіг. 1 показаний пакет для зберігання щонайменше однієї речовини. Наприклад, речовина, що зберігається у пакеті 1 є розчином. Переважно, речовиною є такий напій, як вода, молоко, сік, і інші. Альтернативною речовиною є фармацевтична суміш. Пакет має отвір 2, обмежений вільними краями 3 пакету 1, для виведення речовини. Порожній пакет 1 видовжується в двох напрямках (товщиною знехтувано для спрощення): перший напрямок d1 по суті характеризується виведенням витікаючої речовини, другий напрямок d2 по суті перпендикулярний до напрямку d1. Вздовж першого напрямку d1, пакет 1 витягується вдовжину, вздовж другого напрямку d2 пакет 1 витягується в ширину. У розкритому тут здійснені, напроти отвору 2 пакету 1 з відношенням до першого напрямку d1 розташоване дно 1 а самого пакета 1. Пакет 1 містить щонайменше перший внутрішній шар 6а розташований всередині. Перший внутрішній шар 6а частково прикріплений до першої стінки 19а пакету 1 таким чином, що він має вільну смужку 8 окремо від пакету 1. Переважно, згадана вільна смужка 8а функціонально приєднана до другої стінки 19b пакету 1 для отримання скріпленої мембрани 11 для закривання заповненої асептичної упаковки 9 пакету 1. Переважно, друга стінка 19b є протилежною першій стінці 19а. Скріплена мембрана 11, також відноситься до отримання скріпленої мембрани 11 в мікророзрізі отвору 2 утворюючи опору 12 розділену скріпленою мембраною 11 і вільними краями 3 пакету 1. Основа 12 утворюється таким чином, щоб отримувати отвір 13. У першому втіленні пакету 1 (не проілюстровано), вільна смужка 8а першого внутрішнього шару 6а прямо приєднана до другої стінки 19b. Пакет 1 має форму щонайменше одного листа 4. Чохол 9 переважно обмежений листом 4. У описаному та показаному тут втілені, два багатошарові листи 4а, 4b клеяться один до одного і частково спаюються разом по спільному внутрішньому периметрі 5 таким чином, щоб утворити пакет 1. У втілені показаному на фігурі 3, пакет 1 також містить другий внутрішній шар 6b розташований всередині нього. Переважно, кожен з двох багатошарових листів 4а, 4b складається з одного з внутрішніх шарів 6а, 6b і з одного зовнішнього шару 7а, 7b. Зовнішні шари 7а, 7b визначають зовнішню сторону поверхні пакету 1. Перша і друга стінки 19а і 19b з внутрішніх сторін зовнішніх шарів 7а і 7b. Між внутрішнім шаром 6а і 6b і зовнішнім шаром 7а і 7b кожного ламінованого листа 4а, 4b, може застосовуватися щонайменше один середній шар або покриття. Наприклад, згадана поверхня покривається фарбою. Другий внутрішній шар 6b частково приєднаний до другої стінки 19b, що має вільну смужку 8b відділену від пакета 1. Переважніше, вільні смужки 8а, 8b внутрішнього шарів 6а, 6b приєднані разом, щоб отримати спаєння мембрани 11, як показано на фігурі 3. Описане та зображене тут втілення, внутрішні шарі 6а, 6b витягується в мікрозрізі вільних країв 3 пакету 1. Кожен внутрішній шар 6а, 6b спаяний з відповідним зовнішнім шаром 7а, 7b (або до середнього шару або поверхні, якщо вона є) вздовж головної спаювальної смужки. В іншому втілені (не проілюстровано), внутрішні шари 6а, 6b видовжуються над усією конструкцією ламінованих листів 4а, 4b приклеєних тільки частково до відповідних зовнішніх шарів 7а, 7b (або до відповідних середніх шарів або покриття, якщо вони є. Переважно, кожен внутрішній шар 6а, 6b приклеюється до відповідного шару зовнішнього шару 7а, 7b (або до відповідного середнього шару або покриття) над конструкцією чохла 9 і вздовж відповідних двох сторін спаювальних смужок 10b, таким чином щоб залишити вільними відповідні вільні смужки 8а, 8b відокремленого від зовнішнього шару 7а, 7b у відповідності отвору 2. Переважно, перший і другий внутрішні шари 6а, 6b виготовлені з того самого матеріалу. Вказаний матеріал має точку плавлення вищу від точки плавлення інших матеріалів 2 UA 109253 C2 5 10 15 20 25 30 35 40 45 50 55 60 використаних для виготовлення пакету 1.Особливо, матеріал з якого складаються внутрішні шари 6а, 6b є РЕ, тоді як матеріали з яких складаються зовнішні шарі 7а, 7b є PET. В подальшому втілені, щонайменше перегородка або спаєна мембрана 15 розділяє асептичний чохол 9 пакету 1 на безліч відділів 16 для зберігання якомога більшої кількості різних речовин. Переважно, друга скріплена мембрана 15 розташована між дном 1а пакету 1 і першою скріпленою мембраною 11, паралельно до другого напрямку d2. Наприклад, друга скріплена мембрана 15 розташована на тій самій відстані від дна 1а і першої скріпленої мембрани 11. Альтернативно, друга скріплена мембрана15 розташована всередині пакету 1 таким чином щоб, бути паралельно до першого напрямку d2. Втілення (непроілюстровано) також передбачене з великою кількістю перегородок чи додаткових скріплених мембран. В цьому випадку, перегородки розташовані в якомога вищих положеннях між дном 1а, пакету 1 і першої скріпленої мембрани 11 і вони переважно паралельні один до одного (і до другого напрямку d2). Речовини, що зберігаються у відділеннях 16 можуть бути розчином або порошком. Інше втілення (непроілюстровано)передбачене в пакеті 1 містить допоміжний отвір, що межує з додатковими вільними краями, розташованими у напрямку до дна 1а, пакету 1. У цьому випадку, внутрішній шар 6а, 6b залишає додаткові вільні смужки відділені від пакету 1 у відповідності до вищевказаних додаткових отворів. Переважніше, додаткові вільні смужки з'єднані разом для отримання додаткових спаяних мембран, що розділяють чохол 9 від додаткових місць установлених таким чином, щоб отримувати додатковий отвір. А саме, додаткове місце обмежене додатковою мембраною і додатковими вільними краями пакету 1. Вихід 13 і додатковий отвір послідовно з'єднаний з тим самим чохлом 9, або вони приєднані до різних відділів. У фігурі 5, номер для посилання 100 вказує на упаковку, що містить пакет 1 і отвір 13 розташований в основі 12 пакету 1 і прикріплений там. Переважно, отвір 13 має в випускний отвір 13а і впускний отвір 13b піддається для закривання кришечкою 17. Переважно, вказаний випускний отвір 13а має зовнішню різьбу, тоді як кришечка 17 має внутрішню різьбу для накручування на випускний отвір 13а. З іншої сторони, впускний отвір 13b, розташований біля спаяної мембрани 11. У іншому втілені (непроілюстровано), отвір 13 оснащений клинком розташованим таким чином, щоб увійти у взаємодію з вказаною першою мембраною 11 для її видалення. Даний винахід стосується пакету для зберігання принаймні однієї речовини, упаковка згідно даного винаходу описана тут. Чохол 9 виготовлений в формі листа 4. Переважно, два ламінованих листа 4а, 4b приклеєні один до одного і частково спаяні разом по зовнішньому периметрі 5 так щоб утворити пакет 1 і відповідно чохол 9. Перший внутрішній шар 6а розташований всередині чохла 9 таким чином, щоб частково бути приєднаним до першої стінки 19а і залишати вільну смужку 8а відділену від пакету 1. Якщо в наявності є другий внутрішній шар 6b, то даний внутрішній шар 6b розташований всередині чохла 9 таким чином щоб частково бути приєднаним до другої стінки 19b і залишити вільну смужку 8b відділену від пакету 1. А саме, у втіленнях проілюстрованих і описаних тут, кожен внутрішній шар ба, 6b частково спаяний до відповідного зовнішнього шару 7а, 7b, залишаючи вільні смужки 8а, 8b відділеними від пакета 1 у відповідності до отвору 2. Як показано на фігурі 4, кожного внутрішнього шару 6а, 6b спаяні з відповідним зовнішнім шаром 7а, 7b вздовж головного спаюючого поля 10а і сторони спаюючого поля 10b. В той час коли пакет 1 знаходиться у відкритому стані, описаний вище чохол 9 асептично наповнений з установленою кількістю речовини. Речовина протікає в чохол 9 через отвір 2 (що використовується для наповнення та вивільнення речовини). Якщо упаковка 100 припускає зберігання різних речовин, чохол 9 розділений на безліч відділів 16. Фактично, як проілюстровано на фігурі 6, різні частки внутрішнього шарів 6а, 6b спаяні разом для того щоб, друга спаяна мембрана 15 розділяюча чохол 9 на відділи 16. Відділи 16 наповненні якомога більшою кількістю різних речовин. У випадку наявності тільки першого внутрішнього шару 6а, (як показано на фігурі 8), вільна смужка 8а згаданого першого внутрішнього шару 6а прямо спаяна до другої стінки 19b для отримання першої скріпленої мембрани 11, тож пакет 1 переходить до спаєної конструкції. Хоча, наповнений асептичний чохол відділений від основи 12. А сама, основа 12 не уберігає від забруднення. У випадку наявності обох внутрішніх шарів 6а, 6b, взаємозв'язаними двома смужками 8а, 8b спаяними разом для отримання першої скріпленої мембрани 11, пакет 1 переходить до спаяної 3 UA 109253 C2 5 10 15 20 25 30 35 40 45 50 55 конструкції. Тож, наповнений асептичний чохол 9 відділений від основи 12. А саме, основа 12 не уберігає від забруднення. Отвір 13 розташований всередині задньої частини 13b отвору 13 розташованого всередині спаяної мембрани 11. Вихід 13а отвору 13 закривається кришечкою17. Якщо клинок наявний, воно задовольняє першу спаяну мембрану 11 таким чином щоб, клинок можна проштовхувати у напрямку мембрани 11 для її видалення. У альтернативі, мембрана 11 може бути видалена соломинкою 18, як показано на фігурі 7. З вищевказаного опису, характеристики пакету для зберігання щонайменше однієї речовини, упаковки, що містить вказаний пакет і способи його виготовлення, згідно даного винаходу, стають зрозумілими, їх переваги. А саме, завдяки використанню спаяних мембран, що розділяють асептичний чохол від задньої частини, доповнюючи асептичні умови для пакету. Більше того, отвір забезпечений упаковкою тільки після наповнення чохла і наповнення спаяної мембрани, тож вирішується проблема стерилізації. Хоча, етап наповнення виконується вставлянням випускного отвору (який ще не був прикріплений).Таким чином, оскільки дане стосується лише стерилізації пакета, а не всієї упаковки, вартість та час знижуються. Додатково, горлечко легко припаюється до пакета. Нажаль, горлечко розташоване в (неасептичній) основі і спаяне між вільними краями пакету. ФОРМУЛА ВИНАХОДУ 1. Пакет (1) для зберігання щонайменше однієї речовини, що містить отвір (2) для виведення речовини, згаданий отвір (2) межує з вільними краями (3) пакета (1); щонайменше перший внутрішній шар (6а), розташований всередині і частково прикладений до першої стінки (19а) пакета (1), тож вищезгаданий перший внутрішній шар (6а) має вільні смужки (8а), відділені від пакета (1) і функціонально приєднані до другої стінки (19b) пакета (1) для отримання спаяної мембрани (11) для закривання наповненого асептичного чохла (9) пакета (1), і визначає, в протяжності вищезгаданого отвору (2), основу (12), сформовану для отримання горлечка (13), вказаний отвір (12) обмежений мембраною (11) і вказаними вільними краями (3) пакета (1), другий внутрішній шар (6b), розташований всередині і частково приєднаний до вищевказаної другої стінки (19b), щоб вищезгаданий другий внутрішній шар (6b) мав вільну смужку (8b), відділену від пакета (1) і приєднану до вільної смужки (8а) вказаного першого внутрішнього шару (6а) для отримання згаданої спаяної мембрани (11), який відрізняється тим, що пакет (1) виготовлений з двох ламінованих листів (4а, 4b), приклеєних один до одного по спільних лініях (5), кожен зі згаданих ламінованих листів (4а, 4b) сформований з послідовних внутрішніх шарів (6а, 6b) і зовнішніх шарів (7а, 7b), що визначає зовнішню поверхню пакета (1). 2. Пакет (1) за п. 1, який відрізняється тим, що вільна смужка (8а) першого внутрішнього шару (6а) прямо приєднана до вказаної другої стінки (19b) пакета. 3. Пакет (1) за п. 1, який відрізняється тим, що матеріал, що утворює перший внутрішній шар (6а), має точку плавлення вищу від точки плавлення інших матеріалів, використаних для виготовлення пакета (1). 4. Пакет (1) за п. 1, який відрізняється тим, що матеріал, з якого складається перший внутрішній шар (6а) і другий внутрішній шар (6b), однаковий і має точку плавлення вищу від точки плавлення інших матеріалів, використаних для утворення пакета (1). 5. Пакет (1) за будь-яким з попередніх пунктів, який відрізняється тим, що додатково містить щонайменше другу спаяну мембрану (15), що розділяє вказаний асептичний чохол (9) на множину відділів (16) для зберігання якомога більше різних речовин. 6. Пакет (1) за п. 1, який відрізняється тим, що в кожному ламінованому листі (4а, 4b) додатково міститься щонайменше середній шар або покриття, розташоване між відповідним внутрішнім шаром (6а, 6b) і зовнішнім шаром (7а, 7b). 7. Упаковка (100), що містить пакет (1) за будь-яким з попередніх пунктів і розташований у згаданій основі (12) пакета (1) отвір (13), що зафіксований в ній. 8. Упаковка (100) за п. 7, яка відрізняється тим, що отвір (13) має вхідний отвір (13b), розташований в спаяній мембрані (11), і вихідний отвір (13а), що має можливість закриватись кришечкою. 9. Спосіб виготовлення пакета (1) для зберігання щонайменше однієї речовини, що містить наступні етапи: 4 UA 109253 C2 5 10 15 утворює щонайменше один лист (4) для отримання чохла (9), що містить отвір (2) для зберігання речовини, містить щонайменше перший внутрішній шар (6а) всередині чохла (9) таким чином, що згаданий внутрішній перший шар (6а) частково приєднується до першої стінки (19а) пакета (1) і має вільну смужку (8а), відділену від пакета (1), згадана вільна смужка (8а) функціонально приєднана до другої стінки (19) пакета (1) для одержання спаяної мембрани (11, 15) для закривання згаданого чохла (9) після наповнення його або розділення чохла (9) на множину відділів (16) для зберігання якомога більшої кількості різних речовин, розміщення другого внутрішнього шару (6b) всередині чохла (9) таким чином, що згаданий другий внутрішній шар (6b) частково приєднаний до другої стінки (19b) пакета (1) і має вільну смужку (8b), відділену від пакета (1) і з'єднану з вільною смужкою (8а) згаданого першого внутрішнього шару (6а) для отримання згаданої спаяної мембрани (11), який відрізняється тим, що етап формування згаданого принаймні одного листа (4) містить етап укладання двох ламінованих листів (4а, 4b) один до одного і запаювання їх разом по спільних лініях (5) таким чином, щоб утворився пакет (1), кожен із згаданих ламінованих листів (4а, 4b) утворений одним із внутрішніх шарів (6а, 6b) і одним із зовнішніх шарів (7а, 7b), визначаючи зовнішню поверхню пакета (1). 5 UA 109253 C2 6 UA 109253 C2 7 UA 109253 C2 8 UA 109253 C2 9 UA 109253 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
