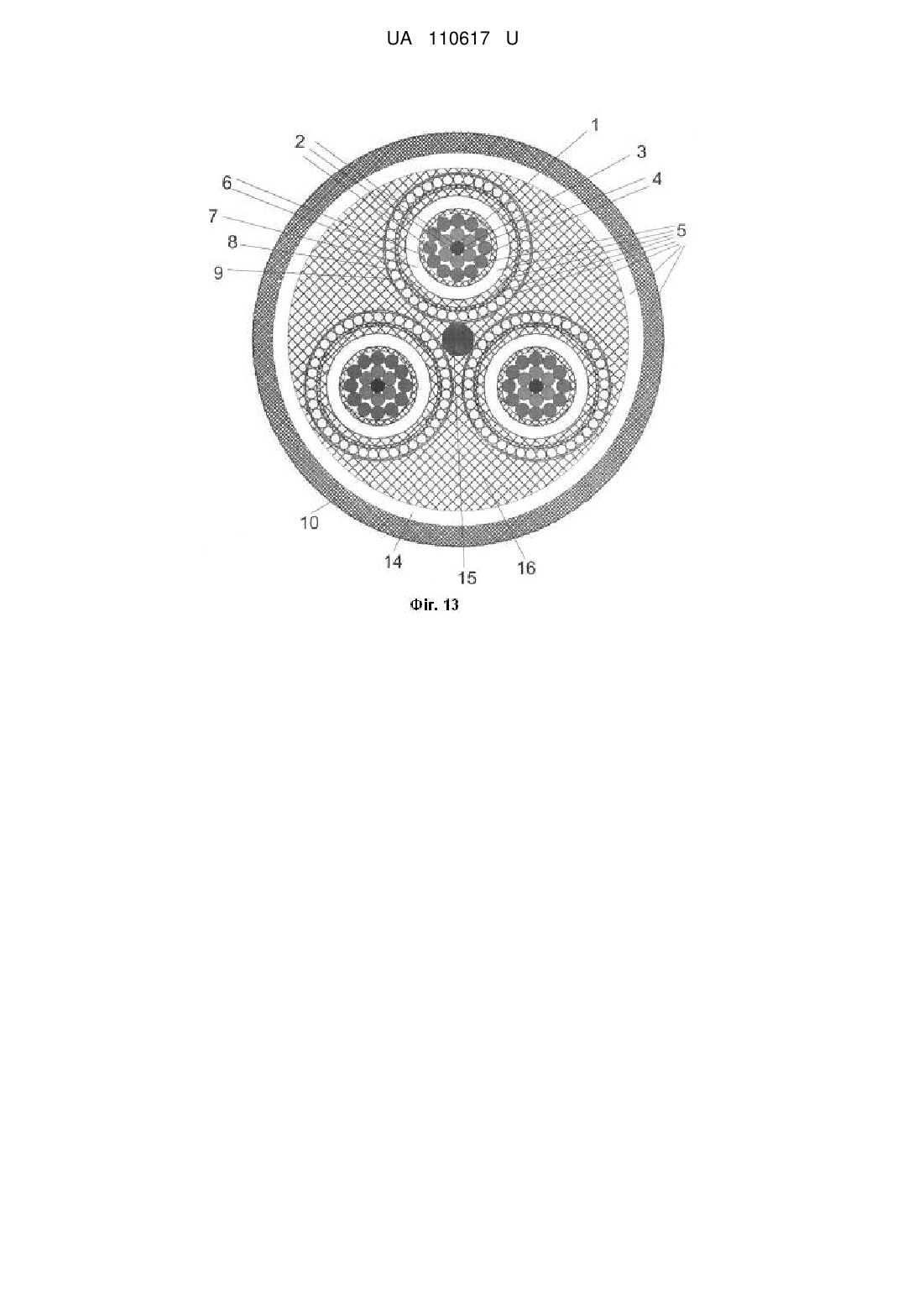

Кабель силовий

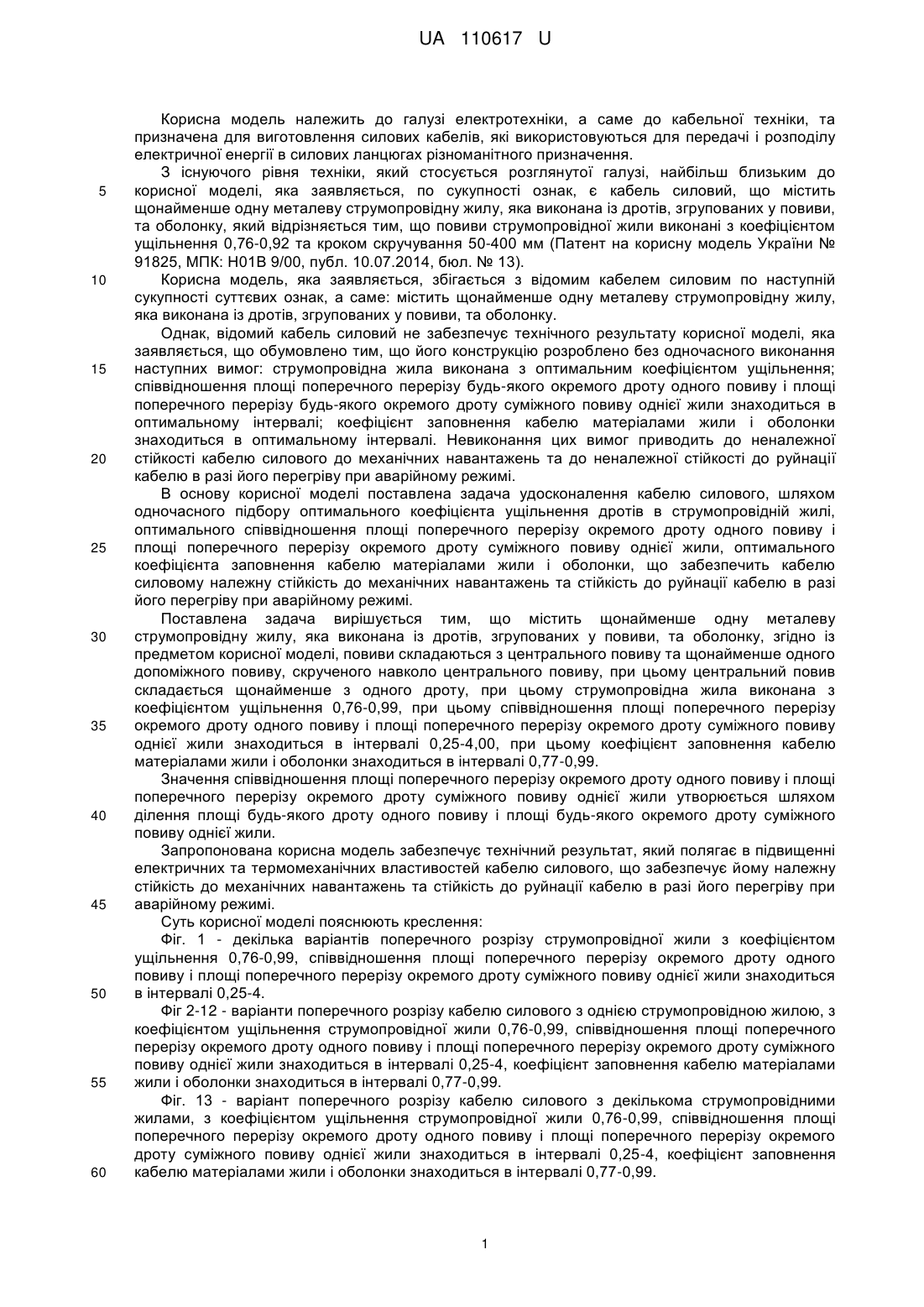

Реферат: Кабель силовий містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку. Повиви складаються з центрального повиву та щонайменше одного допоміжного повиву, скрученого навколо центрального повиву, при цьому центральний повив складається щонайменше з одного дроту, при цьому струмопровідна жила виконана з коефіцієнтом ущільнення 0,76-0,99, при цьому співвідношення площі поперечного перерізу окремого дроту одного повиву до площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4,00, при цьому коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в інтервалі 0,77-0,99. UA 110617 U (12) UA 110617 U UA 110617 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, а саме до кабельної техніки, та призначена для виготовлення силових кабелів, які використовуються для передачі і розподілу електричної енергії в силових ланцюгах різноманітного призначення. З існуючого рівня техніки, який стосується розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є кабель силовий, що містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, який відрізняється тим, що повиви струмопровідної жили виконані з коефіцієнтом ущільнення 0,76-0,92 та кроком скручування 50-400 мм (Патент на корисну модель України № 91825, МПК: Н01В 9/00, публ. 10.07.2014, бюл. № 13). Корисна модель, яка заявляється, збігається з відомим кабелем силовим по наступній сукупності суттєвих ознак, а саме: містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку. Однак, відомий кабель силовий не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено тим, що його конструкцію розроблено без одночасного виконання наступних вимог: струмопровідна жила виконана з оптимальним коефіцієнтом ущільнення; співвідношення площі поперечного перерізу будь-якого окремого дроту одного повиву і площі поперечного перерізу будь-якого окремого дроту суміжного повиву однієї жили знаходиться в оптимальному інтервалі; коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в оптимальному інтервалі. Невиконання цих вимог приводить до неналежної стійкості кабелю силового до механічних навантажень та до неналежної стійкості до руйнації кабелю в разі його перегріву при аварійному режимі. В основу корисної моделі поставлена задача удосконалення кабелю силового, шляхом одночасного підбору оптимального коефіцієнта ущільнення дротів в струмопровідній жилі, оптимального співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили, оптимального коефіцієнта заповнення кабелю матеріалами жили і оболонки, що забезпечить кабелю силовому належну стійкість до механічних навантажень та стійкість до руйнації кабелю в разі його перегріву при аварійному режимі. Поставлена задача вирішується тим, що містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, згідно із предметом корисної моделі, повиви складаються з центрального повиву та щонайменше одного допоміжного повиву, скрученого навколо центрального повиву, при цьому центральний повив складається щонайменше з одного дроту, при цьому струмопровідна жила виконана з коефіцієнтом ущільнення 0,76-0,99, при цьому співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4,00, при цьому коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в інтервалі 0,77-0,99. Значення співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили утворюється шляхом ділення площі будь-якого дроту одного повиву і площі будь-якого окремого дроту суміжного повиву однієї жили. Запропонована корисна модель забезпечує технічний результат, який полягає в підвищенні електричних та термомеханічних властивостей кабелю силового, що забезпечує йому належну стійкість до механічних навантажень та стійкість до руйнації кабелю в разі його перегріву при аварійному режимі. Суть корисної моделі пояснюють креслення: Фіг. 1 - декілька варіантів поперечного розрізу струмопровідної жили з коефіцієнтом ущільнення 0,76-0,99, співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Фіг 2-12 - варіанти поперечного розрізу кабелю силового з однією струмопровідною жилою, з коефіцієнтом ущільнення струмопровідної жили 0,76-0,99, співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4, коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в інтервалі 0,77-0,99. Фіг. 13 - варіант поперечного розрізу кабелю силового з декількома струмопровідними жилами, з коефіцієнтом ущільнення струмопровідної жили 0,76-0,99, співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4, коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в інтервалі 0,77-0,99. 1 UA 110617 U 5 10 15 20 25 30 35 40 45 50 55 60 Кабель силовий, який заявляється містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів 2, згрупованих у повиви 3(4), та оболонку 5. Повиви 3(4)складаються з центрального повиву 3 та щонайменше одного допоміжного повиву 4, скрученого навколо центрального повиву 3. Центральний повив складається щонайменше з одного дроту. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,76-0,99. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в інтервалі 0,77-0,99. Дроти 2 виготовлені із металу, який звичайно використовується для зазначених цілей (мідь, алюміній, або сплави на їх основі). Допоміжний повив/повиви зазвичай накладають з кроком скручування 45-450 мм. Центральний повив зазвичай виготовляють з одного або декількох дротів. Якщо центральний повив виготовлено з декількох дротів то вони зазвичай скручуються між собою. Оболонка 5 може бути виконана із одного шару або бути багатошаровою. В останньому випадку, багатошарова оболонка має структуру, яка в залежності від призначення кабелю силового може містити наступні шари: електропровідний екран з зшиваної композиції поліетилену; ізоляцію із зшитого поліетилену; електропровідну стрічку; екран з мідних дротів, скріплених мідною стрічкою; водоблокуючу стрічку; ізоляцію з композиції поліетилену; ізоляцію з полівінілхлоридного пластикату; броню зі сталевої стрічки або дроту; та інші. Якщо оболонка 5 виконана із одного шару, то це шар полімеру, наприклад поліетилену чи полівінілхлориду. Для забезпечення зниженої горючості та/або низького димовиділення до поліетилену чи полівінілхлориду оболонки 5 можуть додаватися спеціальні домішки, наприклад, для підвищення пожежобезпеки та нерозповсюдження горіння кабелю шар полімеру з полівінілхлориду може містити 15-21 % антипірену. Коефіцієнт заповнення кабелю матеріалами(елементами) жили і оболонки(металевими дротами2, шаром/шарами оболонки 5 тощо) знаходиться в інтервалі 0,77-0,99. Коефіцієнт заповнення кабелю матеріалами жили і оболонки - це відношення площі поперечного перерізу всіх матеріалів кабелю і площі, обмеженої описаним навколо кабелю контуром. При повній відсутності порожнин і зазорів між матеріалами коефіцієнт заповнення кабелю дорівнює 1. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили із окремих дротів 2 компонуючи їх в повиви 3(4), після цього струмопровідна жила піддається обтисненню з механічним формуванням геометрії повивів. Струмопровідну жилу, сформовану на крутильній машині, покривають оболонкою 5 на екструзійній лінії, причому оболонка може містити один шар або декілька шарів, в залежності від призначення силового кабелю. Приклад 1 Кабель силовий (фіг. 2) складається з однієї струмопровідної жили, яка складається з окремих алюмінієвих дротів 2 з яких утворено центральний повив 3 з одного дроту та два допоміжних повиви 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,76. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,77. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитогополіетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, ще одного розподільного шару 8 з електропровідних стрічок, та захисного шланга 10 з поліетилену збільшеної товщини. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений для стаціонарної прокладки в ґрунті. Приклад 2 Кабель силовий (фіг. 3) складається з однієї струмопровідної жили, яка складається з окремих мідних дротів 2 з яких утворено центральний повив 3 з одного дроту та два допоміжних повиви4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,82. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,89. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого 2 UA 110617 U 5 10 15 20 25 30 35 40 45 50 55 60 напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, ще одного розподільного шару 8 з водоблокуючої стрічки, шару 11 з алюмінієвої стрічки та захисного шланга 10 з поліетилену збільшеної товщини. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений для стаціонарної прокладки в ґрунті. Приклад 3 Кабель силовий (фіг. 4) складається з однієї струмопровідної жили, яка складається з окремих металевих дротів 2 з яких утворено центральний повив 3 з одного дроту та один допоміжний повив 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,85. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,91. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з електропровідних стрічок, та захисного шланга 10 з поліетилену. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений стаціонарної прокладки в ґрунті. Приклад 4 Кабель силовий (фіг. 5) складається з однієї струмопровідної жили 1, яка складається з окремих металевих дротів 2 з яких утворено центральний повив 3 з одного дроту та три допоміжних повиви 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,81. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,85. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з склострічки, та захисного шланга 10 з негорючого полівінілхлоридного пластику. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений для стаціонарної прокладки у кабельних спорудах та виробничих приміщеннях. Приклад 5 Кабель силовий (фіг. 6) складається з однієї струмопровідної жили, яка складається з окремих металевих дротів 2 з яких утворено центральний повив 3 з одного дроту та чотири допоміжних повиви4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,92. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,93. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з прогумованої тканини або полімерної стрічки, та захисного шланга 10 з полівінілхлоридного пластику. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. 3 UA 110617 U 5 10 15 20 25 30 35 40 45 50 55 60 Такий кабель силовий призначений для стаціонарної прокладки в кабельних спорудах та виробничих приміщеннях. Приклад 6 Кабель силовий (фіг. 7) складається з однієї струмопровідної жили, яка складається з окремих металевих дротів 2 з яких утворено центральний повив 3 з двох дротів та три допоміжних повиви 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,94. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,94. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з електропровідних стрічок, та захисного шланга 10 з поліетилену. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений для стаціонарної прокладки у ґрунті. Приклад 7 Кабель силовий (фіг. 8) складається з однієї струмопровідної жили, яка складається з окремих металевих дротів 2 з яких утворено центральний повив 3 з одного дроту та два допоміжних повиви 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,83. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,82. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з електропровідної полімерної зшитої композиції, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованої електропровідної полімерної зшитої композиції, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з водоблокуючої стрічки, шару 1 з алюмополімерної стрічки, полімерного шару 12 з полівінілхлоридного пластикату, розподільного шару 8 з скло стрічки та захисного шланга 10 з поліхлорвінілового пластикату із зменшеним димо- та газовиділенням. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений для стаціонарної прокладки в кабельних спорудах та виробничих приміщеннях. Приклад 8 Кабель силовий (фіг. 9) складається з однієї струмопровідної жили, яка складається з окремих металевих дротів 2 з яких утворено центральний повив 3 з одного дроту та чотири допоміжних повиви 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,83. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,79. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з електропровідної полімерної зшитої композиції, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованої електропровідної полімерної зшитої композиції, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з водоблокуючої стрічки, металевої оболонки 13 із свинцю, полімерного шару 12 з поліетилену високої щільності, броні 14 зі сталевого дроту та захисного шланга 10 з поліетилену високої щільності. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Приклад 9 Кабель силовий (фіг. 10) складається з однієї струмопровідної жили, яка складається з окремих алюмінієвих дротів 2, з яких утворено центральний повив 6 з двох дротів та два 4 UA 110617 U 5 10 15 20 25 30 35 40 45 50 55 60 допоміжних повиви4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,99. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,95. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого напівпровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 8 з електропровідних стрічок, та захисного шланга 10 з поліетилену. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Приклад 10 Кабель силовий (фіг. 11) складається з однієї струмопровідної жили, яка складається з окремих металевих дротів 2 з алюмінієвого сплаву з яких утворено центральний повив 6 з одного дроту та один допоміжний повив 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,95. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,97. Оболонку 5 виконано з світлостабілізованого зшитого поліетилену. Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель силовий призначений для магістральних повітряних ліній електропередач. Приклад 11 Самонесущий кабель (фіг. 12) складається чотирьох скручених між собою кабелів силових 17. Кожен кабель силовий 17 складається з однієї струмопровідної жили, яка складається з окремих алюмінієвих дротів 2 з яких утворено центральний повив 3 з трьох дротів та три допоміжних повиву 4. Струмопровідна жила виконана з коефіцієнтом ущільнення 0,96. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кожного кабелю силового 17 матеріалами жили і оболонки дорівнює 0,99. Оболонку 5 виконано з світлостабілізованого самозатухаючого зшитого поліетилену. Самонесучий кабель з чотирьох кабелів силових успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. Такий кабель призначений для відгалужень від магістральних повітряних ліній електропередач і для прокладки по стінах будівель і інженерних споруд. Приклад 12 Кабель силовий (фіг. 13) складається із центрального заповнення 15 з полівінілхлоридного джгута зниженої пожежонебезпеки або мідного дроту, трьох струмопровідних жилі, які складаються з окремих мідних дротів 2 з яких утворено центральний повив 3 з одного дроту та два допоміжних повиву 4. Кожна струмопровідна жила виконана з коефіцієнтом ущільнення 0,82. Співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4. Коефіцієнт заповнення кабелю матеріалами жили і оболонки дорівнює 0,8. Оболонку 5 виконано багатошаровою, вона складається із екрана 6 з екструдованого електропровідного зшитого поліетилену, ізоляції 7 з зшитого поліетилену, ще одного екрана 6 з екструдованого електропровідного зшитого поліетилену, розподільного шару 8 з електропровідної стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, та з спільних шарів (міжфазного заповнювання 16 із полівінілхлоридного пластика зниженої пожежонебезпеки, броні 14 зі сталевих оцинкованих стрічок та захисного шланга 10 з полівінілхлоридного пластикату зниженої пожежонебезпеки). Кабель силовий успішно пройшов випробування на стійкість до механічних впливів (випробування на сприйняття повздовжнього навантаження, випробування на стійкість до осьового кручення, випробування на стійкість до вигинів, випробування гнучкості тощо) і перевірку електричних параметрів. 5 UA 110617 U Такий кабель силовий призначений для стаціонарної прокладки у кабельних спорудах та виробничих приміщень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Кабель силовий, що містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, який відрізняється тим, що повиви складаються з центрального повиву та щонайменше одного допоміжного повиву, скрученого навколо центрального повиву, при цьому центральний повив складається щонайменше з одного дроту, при цьому струмопровідна жила виконана з коефіцієнтом ущільнення 0,76-0,99, при цьому співвідношення площі поперечного перерізу окремого дроту одного повиву і площі поперечного перерізу окремого дроту суміжного повиву однієї жили знаходиться в інтервалі 0,25-4,00, при цьому коефіцієнт заповнення кабелю матеріалами жили і оболонки знаходиться в інтервалі 0,77-0,99. 6 UA 110617 U 7 UA 110617 U 8 UA 110617 U 9 UA 110617 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
