Кабель гнучкий силовий екранований

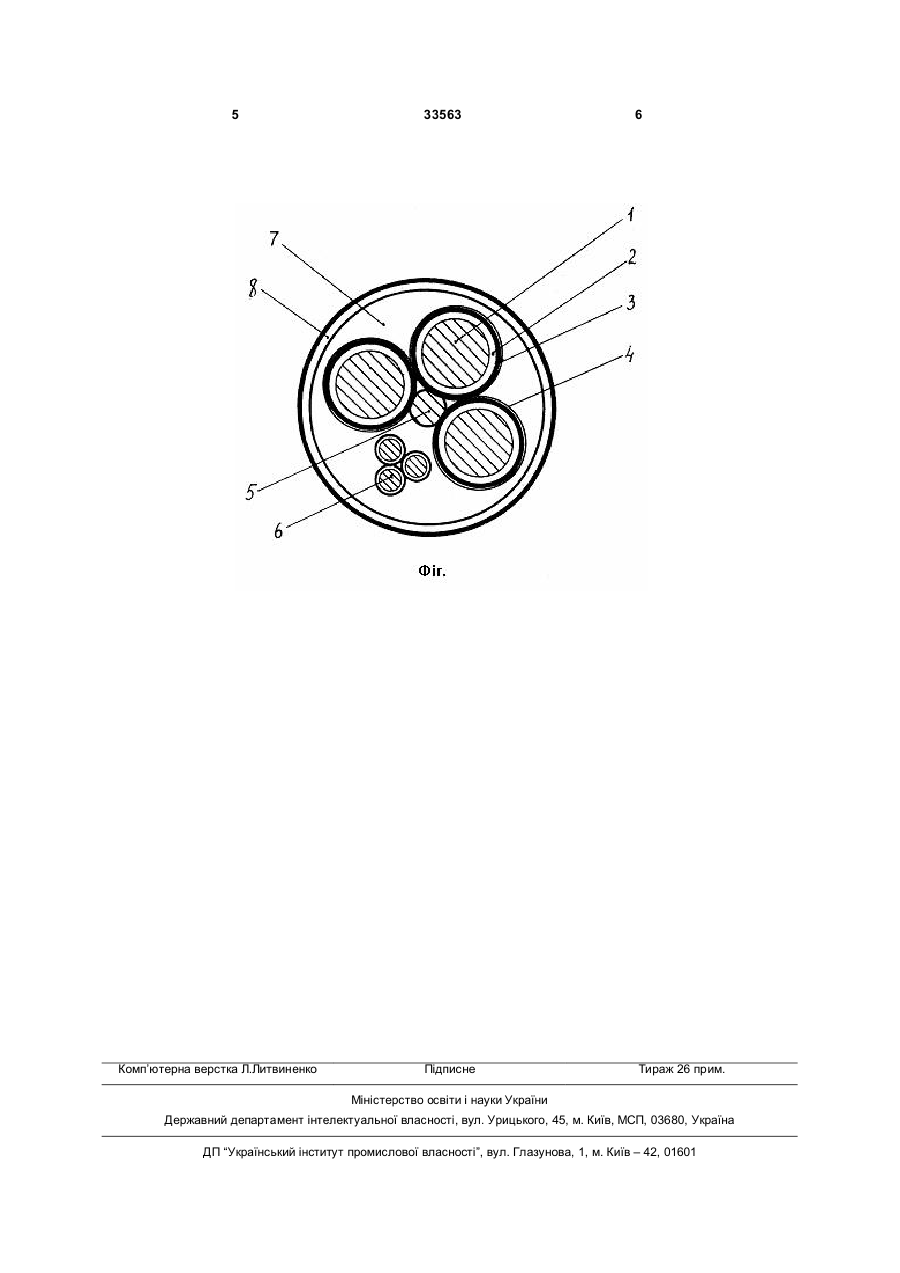

1. Кабель гнучкий силовий екранований, що включає три основні ізольовані жили з еластичними електропровідними екранами, жилу заземлення, захисну оболонку, який відрізняється тим, що струмопровідні жили виконані підвищеної гнучкості не нижче 5 класу по класифікації ГОСТ 22483 і додатково містить поверх еластичного електропровідного екрана кожної основної жили обплетення з мідних дротів. 2. Кабель за п. 1, який відрізняється тим, що обплетення виконане із щільністю не менше 70 %. 3. Кабель за п. 1, який відрізняється тим, що жила заземлення виконана розщепленою. 3 33563 4 Захисна оболонка може бути виконана двошаНедоліком зазначеного кабелю є недостатня ровою з гуми й термоеластопласту або з термонадійність еластичного екрана з електропровідної еластопласту й термоеластомеру, що підвищує гуми в процесі експлуатації. стійкість кабелю до стирання й, отже підвищує В основу дійсної корисної моделі поставлене надійність і термін служби кабелю. завдання створити таку конструкцію кабелю гнучУ якості термоеластопласту може бути взятий кого силового екранованого, у якій за рахунок нотермопластичний поліуретан. вого виконання конструктивних елементів, сполуЗапропонована корисна модель схематично чення використання нових матеріалів була б зображена в поперечному перерізі на фігурі, де: 1 забезпечена більше висока надійність при експлу- основна струмопровідна жила, 2 - ізоляція, 3 атації. еластичний електропровідний екран, 4 - обплетенПоставлене завдання досягається тим, що в ня з мідних дротів, 5 - жила заземлення, 6 - допокабелі гнучкому силовому екранованому, що міжна струмопровідна жила, 7 - перший шар захивключає три основні ізольовані жили з еластичнисної оболонки з гуми, 8 - другий шар захисної ми електропровідними екранами, жилу заземленоболонки з термоеластопласту. ня, захисну оболонку, відповідно до корисної моКабель гнучкий силовий екранований включає делі струмопровідні жили виконані підвищеної три основні струмопровідні жили 1 з ізоляцією 2 й гнучкості не нижче 5 класу по класифікації [ГОСТ еластичними електропровідними екранами 3, жилу 22483] і додатково містять поверх еластичного заземлення 5, захисну оболонку 7, 8. Струмопроелектропровідного екрана кожної основної жили відні жили 1, 5, 6, виконані підвищеної гнучкості не обплетення з мідних дротів. нижче 5 класу по класифікації [ГОСТ 22483] і доПеревагою пропонованого кабелю гнучкого датково містять поверх еластичного електропровісилового екранованого є те, що, завдяки виконандного екрана 3 кожної основної жили 1 обплетення ню струмопровідних жил підвищеної гнучкості не 4 з мідних дротів. нижче 5 класу, збільшується стійкість кабелю до Приклад. перегинів й отже надійність, а завдяки додатковоНаведений на фігурі кабель гнучкий силовий му введенню поверх еластичного електропровідного екрана кожної основної жили обплетення з екранований 3´50+1´10+3´4мм2 містить три осномідних дротів, забезпечується більш висока надійвні мідні струмопровідні жили 1 кожна перетином ність при експлуатації за рахунок підвищення еле50мм2 5 класу гнучкості по класифікації [ГОСТ ктропровідних властивостей екрана, тому при ава22483] з екструдованою ізоляцією 2 з термоеласрійних ситуаціях у шахті надійніше спрацьовує топласту й еластичним електропровідним екраном система автоматичного захисту. з термоеластопласту електропровідного, на який Обплетення може бути виконане із щільністю накладене обплетення 4 з мідних дротів щільністю не менш 70%, що дозволяє підвищити електро71%. Основні жили 1 відрізняються один від однопровідні властивості екрана. го кольором ізоляції. Жила заземлення 5 виконана Жила заземлення може бути виконана розщеперетином 10мм2 5 класу гнучкості й не має ізоляпленою. ції. Ізольовані термоеластопластом допоміжні жиКабель може додатково містити допоміжні ізоли 6 перетином 4мм2 5 класу гнучкості скручені між льовані жили, скручені в групи із трьох або шести собою із кроком 8D у групу із трьох жил, при цьому жил. жили відрізняються один від одного кольором ізоІзоляція може бути виконана з гуми й/або терляції. Екрановані основні жили 1 і група допоміжмоеластопласту. При цьому кабелі з ізоляцією із них жил 6 скручені навколо жили заземлення 5 із гуми стійкі до впливу тривало припустимої темпекроком 10D, де D - зовнішній діаметр по скрутці. ратури на жилі 75°С, кабелі з ізоляцією із термоПоверх скручених жил 1, 5, 6 накладена двошароеластопласту - 85°С. ва захисна оболонка: перший шар 7 оболонки з Струмопровідна жила може бути додатково гуми й другий шар 8 з термоеластопласту, які випокрита розділовим шаром у вигляді синтетичної конані маслобензостійкими й не поширюють горінплівки, що підвищує гнучкість кабелю. ня. Струмопровідна жила й обплетення можуть Поверх скручених жил 1, 5, 6 може бути попебути виконані з мідного лудженого дроту, що підредньо накладена синтетична плівка або прогумовищує корозійну стійкість кабелю, його надійність і вана тканинна стрічка для забезпечення вільного термін служби. відділення оболонки від ізольованих жил. 5 Комп’ютерна верстка Л.Литвиненко 33563 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
