Подрібнювач пожнивних решток

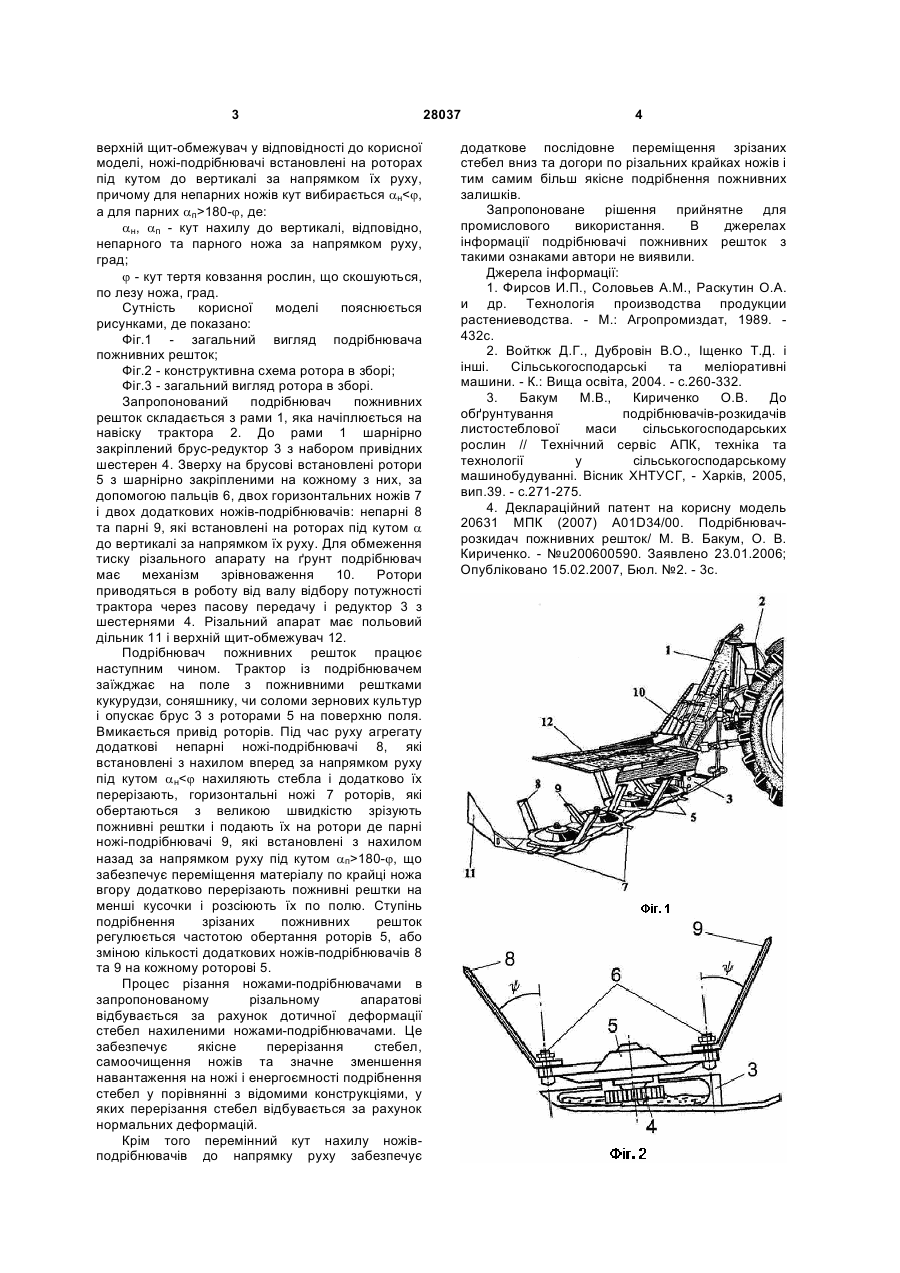

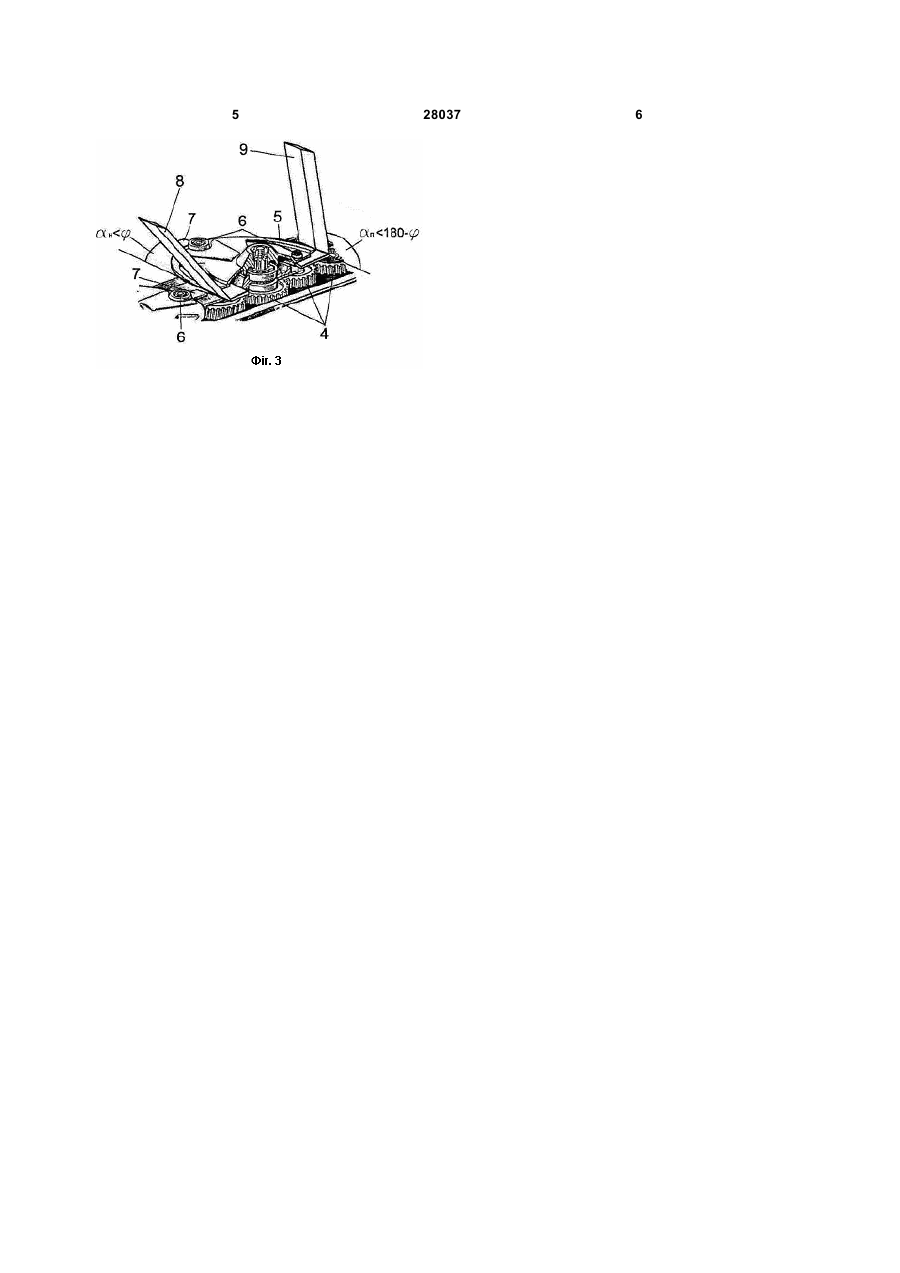

Подрібнювач пожнивних решток, який містить раму з шарнірно приєднаним брус-редуктором з роторами, на яких шарнірно закріплені горизонтальні ножі та нахилені до осі обертання ножі-подрібнювачі, начіпку з механізмом копіювання поверхні поля, механізм приводу 2 3 верхній щит-обмежувач у відповідності до корисної моделі, ножі-подрібнювачі встановлені на роторах під кутом до вертикалі за напрямком їх руху, причому для непарних ножів кут вибирається aн180-j, де: aн, aп - кут нахилу до вертикалі, відповідно, непарного та парного ножа за напрямком руху, град; j - кут тертя ковзання рослин, що скошуються, по лезу ножа, град. Сутність корисної моделі пояснюється рисунками, де показано: Фіг.1 - загальний вигляд подрібнювача пожнивних решток; Фіг.2 - конструктивна схема ротора в зборі; Фіг.3 - загальний вигляд ротора в зборі. Запропонований подрібнювач пожнивних решток складається з рами 1, яка начіплюється на навіску трактора 2. До рами 1 шарнірно закріплений брус-редуктор 3 з набором привідних шестерен 4. Зверху на брусові встановлені ротори 5 з шарнірно закріпленими на кожному з них, за допомогою пальців 6, двох горизонтальних ножів 7 і двох додаткових ножів-подрібнювачів: непарні 8 та парні 9, які встановлені на роторах під кутом a до вертикалі за напрямком їх руху. Для обмеження тиску різального апарату на ґрунт подрібнювач має механізм зрівноваження 10. Ротори приводяться в роботу від валу відбору потужності трактора через пасову передачу і редуктор 3 з шестернями 4. Різальний апарат має польовий дільник 11 і верхній щит-обмежувач 12. Подрібнювач пожнивних решток працює наступним чином. Трактор із подрібнювачем заїжджає на поле з пожнивними рештками кукурудзи, соняшнику, чи соломи зернових культур і опускає брус 3 з роторами 5 на поверхню поля. Вмикається привід роторів. Під час руху агрегату додаткові непарні ножі-подрібнювачі 8, які встановлені з нахилом вперед за напрямком руху під кутом aн180-j, що забезпечує переміщення матеріалу по крайці ножа вгору додатково перерізають пожнивні рештки на менші кусочки і розсіюють їх по полю. Ступінь подрібнення зрізаних пожнивних решток регулюється частотою обертання роторів 5, або зміною кількості додаткових ножів-подрібнювачів 8 та 9 на кожному роторові 5. Процес різання ножами-подрібнювачами в запропонованому різальному апаратові відбувається за рахунок дотичної деформації стебел нахиленими ножами-подрібнювачами. Це забезпечує якісне перерізання стебел, самоочищення ножів та значне зменшення навантаження на ножі і енергоємності подрібнення стебел у порівнянні з відомими конструкціями, у яких перерізання стебел відбувається за рахунок нормальних деформацій. Крім того перемінний кут нахилу ножівподрібнювачів до напрямку руху забезпечує 28037 4 додаткове послідовне переміщення зрізаних стебел вниз та догори по різальних крайках ножів і тим самим більш якісне подрібнення пожнивних залишків. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації подрібнювачі пожнивних решток з такими ознаками автори не виявили. Джерела інформації: 1. Фирсов И.П., Соловьев A.M., Раскутин О.А. и др. Технологія производства продукции растениеводства. - М.: Агропромиздат, 1989. 432с. 2. Войткж Д.Г., Дубровін В.О., Іщенко Т.Д. і інші. Сільськогосподарські та меліоративні машини. - К.: Вища освіта, 2004. - с.260-332. 3. Бакум М.В., Кириченко О.В. До обґрунтування подрібнювачів-розкидачів листостеблової маси сільськогосподарських рослин // Технічний сервіс АПК, техніка та технології у сільськогосподарському машинобудуванні. Вісник ХНТУСГ, - Харків, 2005, вип.39. - с.271-275. 4. Деклараційний патент на корисну модель 20631 МПК (2007) A01D34/00. Подрібнювачрозкидач пожнивних решток/ М. В. Бакум, О. В. Кириченко. - №u200600590. Заявлено 23.01.2006; Опубліковано 15.02.2007, Бюл. №2. - 3с. 5 28037 6
