Роздавальна головка для рідини, зокрема для флакона для розфасовки рідини, яка підлягає покрапельній роздачі

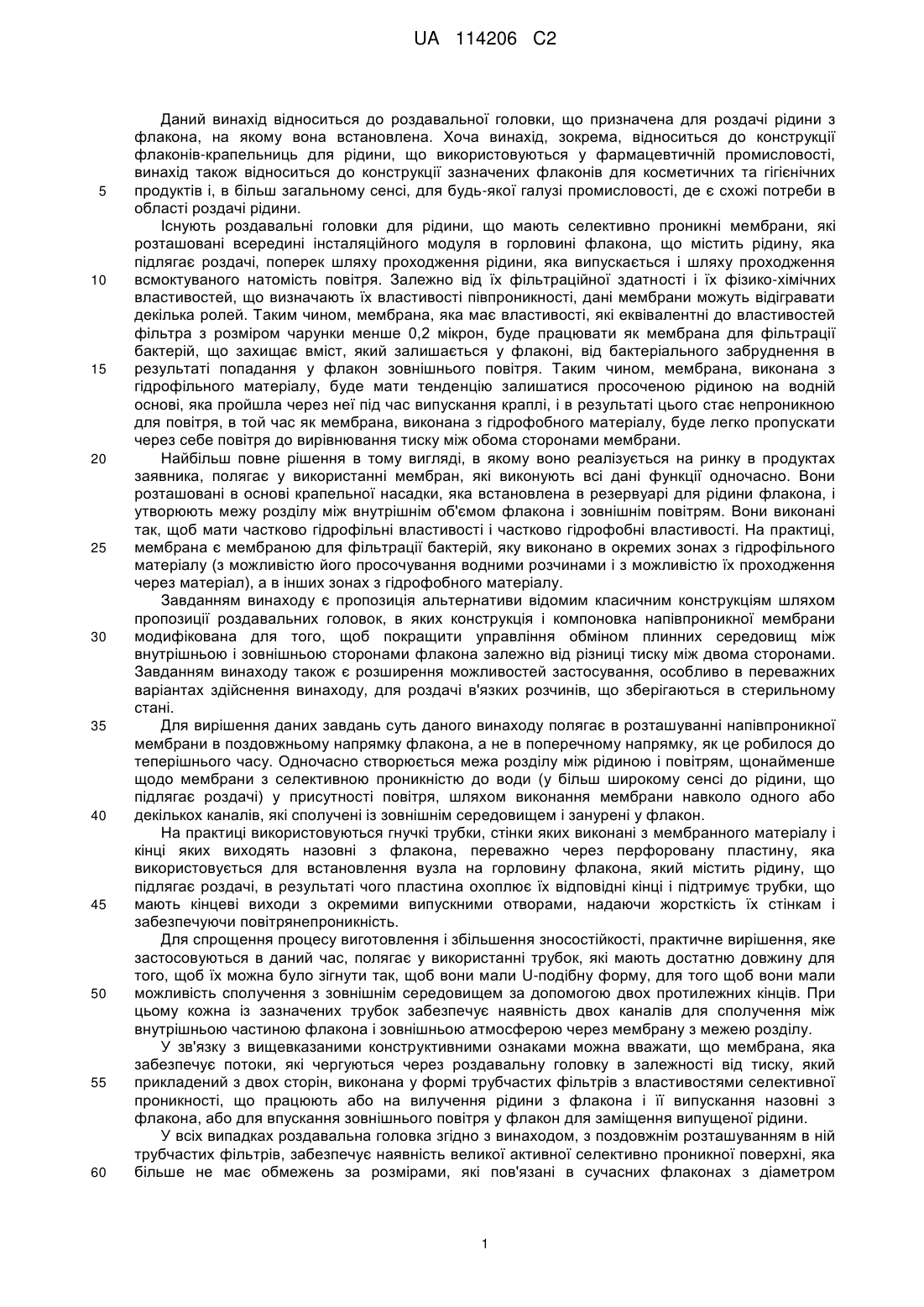

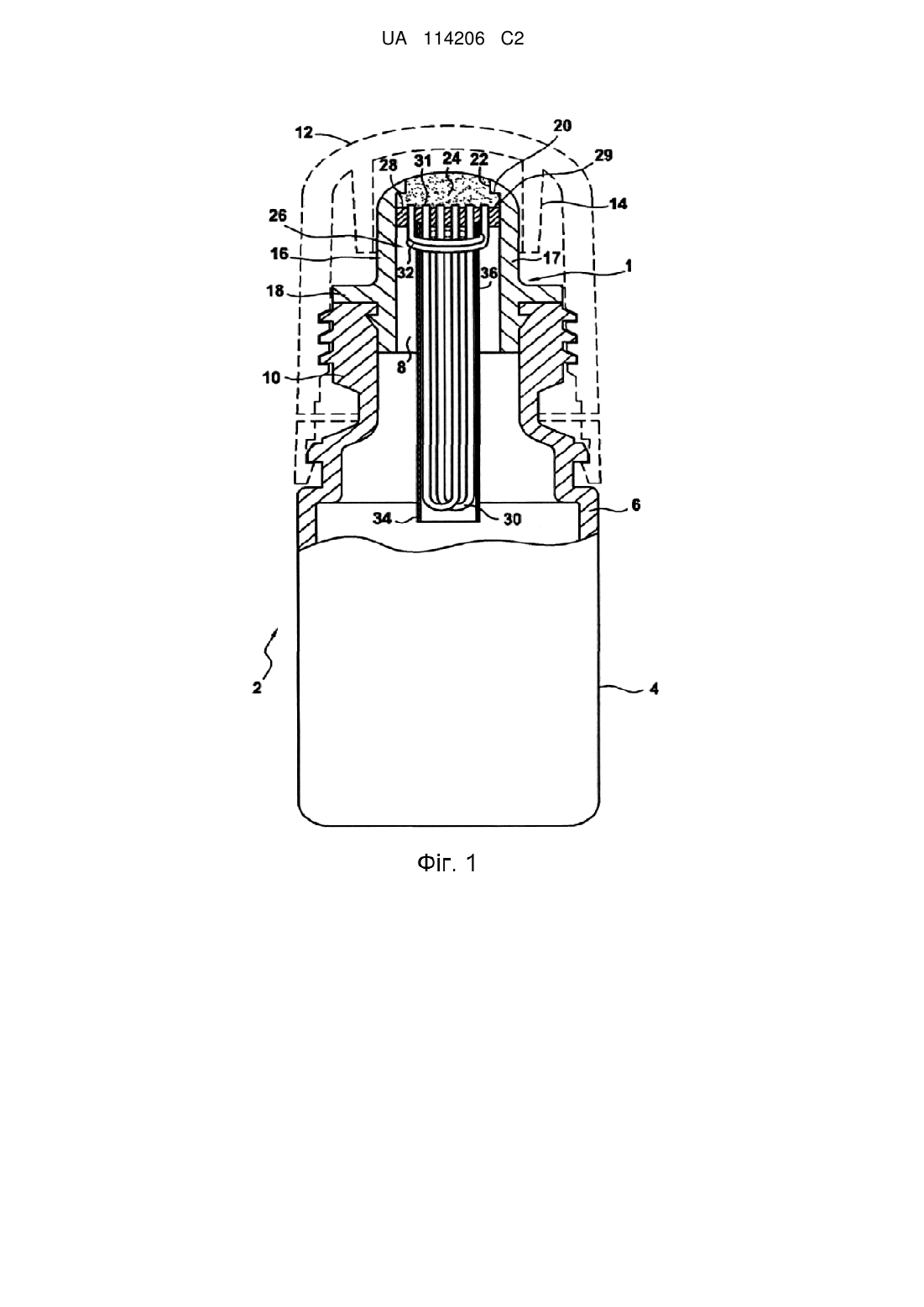

Реферат: Винахід належить до роздавальної головки (1) для рідини, призначеної для установки на флаконі, що містить рідину (2) і містить фільтруючий пристрій (26), що утворює межу розділу між внутрішньою і зовнішньою частинами даного флакона (2). Фільтруючий пристрій (26) містить трубчасті фільтри (30), які проходять в поздовжньому напрямку так, що забезпечена можливість їх занурення у флакон (2). Таким чином, зазначені трубчасті фільтри, зокрема, є трубчастими фільтрами (30), стінка яких виконана з мембрани, селективно проникною для рідини, яка підлягає випускання з флакона (2), і виконаної для цього з гідрофільного матеріалу. Для забезпечення доступу повітря в заміщення випущеної рідини мембрана, що утворює стінку зазначеної трубки фільтра, виконана з гідрофобного матеріалу так, щоб являти собою селективно проникну для повітря мембрану. Крім того, гідрофобна мембрана забезпечує можливість фільтрації бактерій. UA 114206 C2 (12) UA 114206 C2 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до роздавальної головки, що призначена для роздачі рідини з флакона, на якому вона встановлена. Хоча винахід, зокрема, відноситься до конструкції флаконів-крапельниць для рідини, що використовуються у фармацевтичній промисловості, винахід також відноситься до конструкції зазначених флаконів для косметичних та гігієнічних продуктів і, в більш загальному сенсі, для будь-якої галузі промисловості, де є схожі потреби в області роздачі рідини. Існують роздавальні головки для рідини, що мають селективно проникні мембрани, які розташовані всередині інсталяційного модуля в горловині флакона, що містить рідину, яка підлягає роздачі, поперек шляху проходження рідини, яка випускається і шляху проходження всмоктуваного натомість повітря. Залежно від їх фільтраційної здатності і їх фізико-хімічних властивостей, що визначають їх властивості півпроникності, дані мембрани можуть відігравати декілька ролей. Таким чином, мембрана, яка має властивості, які еквівалентні до властивостей фільтра з розміром чарунки менше 0,2 мікрон, буде працювати як мембрана для фільтрації бактерій, що захищає вміст, який залишається у флаконі, від бактеріального забруднення в результаті попадання у флакон зовнішнього повітря. Таким чином, мембрана, виконана з гідрофільного матеріалу, буде мати тенденцію залишатися просоченою рідиною на водній основі, яка пройшла через неї під час випускання краплі, і в результаті цього стає непроникною для повітря, в той час як мембрана, виконана з гідрофобного матеріалу, буде легко пропускати через себе повітря до вирівнювання тиску між обома сторонами мембрани. Найбільш повне рішення в тому вигляді, в якому воно реалізується на ринку в продуктах заявника, полягає у використанні мембран, які виконують всі дані функції одночасно. Вони розташовані в основі крапельної насадки, яка встановлена в резервуарі для рідини флакона, і утворюють межу розділу між внутрішнім об'ємом флакона і зовнішнім повітрям. Вони виконані так, щоб мати частково гідрофільні властивості і частково гідрофобні властивості. На практиці, мембрана є мембраною для фільтрації бактерій, яку виконано в окремих зонах з гідрофільного матеріалу (з можливістю його просочування водними розчинами і з можливістю їх проходження через матеріал), а в інших зонах з гідрофобного матеріалу. Завданням винаходу є пропозиція альтернативи відомим класичним конструкціям шляхом пропозиції роздавальних головок, в яких конструкція і компоновка напівпроникної мембрани модифікована для того, щоб покращити управління обміном плинних середовищ між внутрішньою і зовнішньою сторонами флакона залежно від різниці тиску між двома сторонами. Завданням винаходу також є розширення можливостей застосування, особливо в переважних варіантах здійснення винаходу, для роздачі в'язких розчинів, що зберігаються в стерильному стані. Для вирішення даних завдань суть даного винаходу полягає в розташуванні напівпроникної мембрани в поздовжньому напрямку флакона, а не в поперечному напрямку, як це робилося до теперішнього часу. Одночасно створюється межа розділу між рідиною і повітрям, щонайменше щодо мембрани з селективною проникністю до води (у більш широкому сенсі до рідини, що підлягає роздачі) у присутності повітря, шляхом виконання мембрани навколо одного або декількох каналів, які сполучені із зовнішнім середовищем і занурені у флакон. На практиці використовуються гнучкі трубки, стінки яких виконані з мембранного матеріалу і кінці яких виходять назовні з флакона, переважно через перфоровану пластину, яка використовується для встановлення вузла на горловину флакона, який містить рідину, що підлягає роздачі, в результаті чого пластина охоплює їх відповідні кінці і підтримує трубки, що мають кінцеві виходи з окремими випускними отворами, надаючи жорсткість їх стінкам і забезпечуючи повітрянепроникність. Для спрощення процесу виготовлення і збільшення зносостійкості, практичне вирішення, яке застосовуються в даний час, полягає у використанні трубок, які мають достатню довжину для того, щоб їх можна було зігнути так, щоб вони мали U-подібну форму, для того щоб вони мали можливість сполучення з зовнішнім середовищем за допомогою двох протилежних кінців. При цьому кожна із зазначених трубок забезпечує наявність двох каналів для сполучення між внутрішньою частиною флакона і зовнішньою атмосферою через мембрану з межею розділу. У зв'язку з вищевказаними конструктивними ознаками можна вважати, що мембрана, яка забезпечує потоки, які чергуються через роздавальну головку в залежності від тиску, який прикладений з двох сторін, виконана у формі трубчастих фільтрів з властивостями селективної проникності, що працюють або на вилучення рідини з флакона і її випускання назовні з флакона, або для впускання зовнішнього повітря у флакон для заміщення випущеної рідини. У всіх випадках роздавальна головка згідно з винаходом, з поздовжнім розташуванням в ній трубчастих фільтрів, забезпечує наявність великої активної селективно проникної поверхні, яка більше не має обмежень за розмірами, які пов'язані в сучасних флаконах з діаметром 1 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 60 горловини флакона, поперек якої розташована мембрана. Дана відмінна особливість важлива, зокрема, для вилучення рідин, в той час як здатність до фільтрації частинок особливо необхідна зі сторони мембранної поверхні, що активна при впусканні повітря. Зокрема, мембрана для бактеріальної фільтрації буде відігравати захисну роль при наявності рідини, яка повинна залишатися стерильною у флаконі. При цьому немає ніякої необхідності в тому, щоб рідина містила консервуючу речовину. Добре відомо, що наявність консервуючої речовини в складі продукту, що підлягає роздачі, може призвести до побічних ефектів, які виражаються в роздратуванні слизової оболонки, наприклад, у випадку очних крапель або у разі використання для інших чутливих частин тіла, зокрема в дерматології. Збільшення активної фільтруючої поверхні, проникної для рідини, зменшує тиск, який необхідно прикласти до стінок для випускання рідини в результаті наявності більшої функціональної поверхні. Дане також полегшує використання в роздавальному флаконі рідин, що є в'язкими розчинами. Інша перевага полягає в наявності більшої свободи щодо розмірів і місця розташування гідрофільних або гідрофобних зон мембрани. Звісно, можна передбачити розташування гідрофільних зон і гідрофобних зон на одній і тій же трубці, очевидно, що простіше для виготовлення і більш ефективно в цілому виконати декілька трубок гідрофільними (для вилучення рідини), інші трубки гідрофобними (для впускання повітря). В результаті запобігається можливість змішування рідкої і газової фази. Тут ми вважаємо, що трубка фільтру необов'язково має U-подібну форму. Також можуть бути використані трубки із закритими кінцями, у яких є тільки один кінець, що виходить назовні з флакона-приймача для рідини. В особливо переважному варіанті здійснення винаходу фільтраційний модуль має антибактеріальні властивості, а деякі поверхні фільтра є гідрофільними і призначені для вилучення рідини, тоді як інші поверхні фільтра є гідрофобними і призначені для впускання повітря. Для того, щоб повітря не поверталося у флакон до випускання рідини при здійсненні перевертання флакона для роздачі крапель, в загальному випадку переважно, щоб гідрофобні поверхні були розташовані поруч з пористою дисковою пластиною, яка використовується для установки вузла, який закриває осьовий прохід кільцевого корпусу роздавальної головки, що є спільним як для рідини, так і для повітря, і для більш глибокого розташування гідрофільних поверхонь у флаконі-приймачі для рідини. Таким чином, коли флакон перевернутий, гідрофобні поверхні занурені в рідину, що перешкоджає входженню повітря. На практиці, рішення, які використовуються відповідно до винаходу, мають перевагу, що полягає в можливості роздільного регулювання площ поверхонь, що призначені для вилучення рідини, і площ поверхонь, що призначені для впускання повітря, а також завдання їх взаємного розташування на різній глибині всередині флакона і на різній відстані від горловини флакона. Крім того, коли канали для випускання рідини виконані окремо від каналів для впускання повітря (також називаються тут трубками), виключена ймовірність змішування рідкої і газової фази під час зазначених операцій, що особливо корисно, коли в силу своєї активної природи або внаслідок присутності поверхнево-активної речовини в своєму складі, що підлягає роздачі рідина може утворювати піну при її входженні в контакт з повітрям. Розділення функцій трубчастих фільтрів і свобода їх розташування у флаконі переважно можуть бути скомбіновані для застосування у разі використання пінистих продуктів. Коли фізичне розділення між шляхами проходу повітря і шляхами проходу рідини дозволяє здійснити індивідуальне регулювання швидкостей потоків двох рідких середовищ, відпадає необхідність у наявності регулюючої потік пористої пробки, яка зазвичай присутня на флаконах-крапельницях, в яких мембрана подвійної дії, тобто має одночасно і гідрофільні, і гідрофобні властивості, розташована в площині поперек верхньої частини флакона. В даному випадку флакони згідно з винаходом мають перевагу при роздачі пінистих продуктів, оскільки сама пориста пробка в даному випадку виробляє піну. Саме у випадку використання пінистих продуктів також особливо доцільно розташувати поверхні, що проникні для повітря мембранних трубок у верхній частині флакона поруч з пробкою, що закриває горловину, і забезпечити можливість для вилучення рідини за допомогою поверхонь мембранних трубок, які опущені всередину флакона, можливо таким чином, щоб вони були занурені в рідину, яка наявна в запасі у флаконі. У свою чергу якість захисту рідини від проникнення бактеріального забруднення в даному випадку є чудовою. На поверхню пробки виходять тільки кінці трубок там, де вони відкриті для забезпечення можливості випускання рідини. Отже, площа поверхні рідини, доступна для впливу навколишнього середовища, вкрай мала. Також, рідина, що пройшла через мембрану і залишається в трубках, замкнена в тонких стовпчиках, що запобігає поширенню найдрібніших об'ємів зараженої рідини і розмноженню бактерій, що виникає в результаті. 2 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 Проте при фактичному виготовленні роздавальних головок для рідини згідно з винаходом переважно закрити вузол поверх кінцевих виходів трубок дифузійною пробкою, що розділяє рідину, яка надійшла з флакона у вигляді крапель під час випускання. Зазначена пробка, виготовлена для даної мети з пористого матеріалу, також перешкоджає попаданню атмосферного пилу на кінцеві виходи трубчастих фільтрів. Згідно з іншою ознакою винаходу різні трубчасті елементи гідрофільної мембрани переважно згруповані в комплект паралельних довгастих трубчастих каналів, що витягнуті уздовж осі флакона, так що утворений таким чином пучок оточений кожухом, який виконаний з можливістю утримання їх разом в поздовжньому напрямку флакона, збільшуючи таким чином функціональність мембрани. Наявність зазначеного кожуха, що має високу механічну міцність, має також перевагу, що полягає у спрощенні процесу установки вузла при його вставці в напрямку вниз через горловину флакона. Так як кожух, оточуючий мембранні трубки, утворений неперфорованою трубчастою стінкою, він також служить для спрямування потоку рідини, яка під час випускання крапель проштовхується через кожух, так щоб рідина обтікала стінки мембранних трубок, проходячи навколо них без виникнення турбулентності. Що стосується механічної конструкції і установки вузла, кожуху переважно може бути надана така зовнішня конфігурація, яка полегшить здійснення повітронепроникного контакту з горловиною флакона. Інші деталі, що стосуються кожуха, виконані з можливістю використання всієї рідини, що міститься у флаконі. Для цього в трубчастій стінці кожуха переважно виконано вікно безпосередньо під основою кінцевої крапельної насадки для забезпечення можливості проходження рідини всередину кожуха, коли у флаконі залишилося тільки невелика кількість рідини і коли дана рідина зібралася зовні кожуха в перевернутому флаконі. У будь-якому випадку зазначене вікно може бути використано для пропускання повітря, що всмоктується у флакон при ослабленні тиску на стінки флакона після його перевертання, що передує випусканню краплі рідини. Однак, як показано на доданому кресленні, мембранна трубка для впускання повітря переважно розташована над зазначеним вікном для утворення обмотки навколо осі флакона і ззовні кожуха, що оточує трубчасті фільтри, призначені для випускання рідини. Нижче винахід описано більш докладно щодо його переважних ознак і їх переваг з посиланнями на фіг. 1-3, на яких показані основні елементи роздавальної головки для рідини, яка встановлена на флаконі, що містить розчин очних крапель, і на яких: - на фіг. 1 в частковому поперечному перерізі показаний флакон, забезпечений таким чином згідно з першим варіантом здійснення винаходу; - на фіг. 2 в розібраному вигляді показані елементи, з яких складається флакон, показаний на фіг. 1, зокрема кожух, трубчасті фільтри і пробка; - на фіг. З в поперечному перерізі показаний вид флакона, що забезпечений роздавальною головкою для покрапельної роздачі згідно з другим варіантом здійснення винаходу. Винахід описано нижче з посиланнями на дані креслення, при цьому очевидно, що ознаки кожного з варіантів здійснення винаходу можуть бути об'єднані для одержання роздавальної головки згідно з винаходом, яку виконано з можливістю установки на флаконі-резервуарі для рідини, і яка містить фільтруючий пристрій, який розташований на горловині флакона для забезпечення наявності межі розділу між внутрішньою і зовнішньою сторонами флакона, уздовж шляху проходження, за яким почергово проходить рідина при випусканні і зовнішнє повітря при впусканні. Роздавальна головка 1 згідно з першим варіантом здійснення винаходу показана на фіг. 1, при цьому вона встановлена на флаконі-резервуарі для рідини або флаконі-приймачі для рідини 2. У загальному випадку, елементи, що утворюють флакон, і, зокрема, роздавальна головка, виконані з пластикового матеріалу, що придатний для зберігання офтальмологічного розчину. Зокрема, всі вони виконані з полімеру класу поліолефінів, зокрема, з поліетилену. Флакон має резервуар 4 для зберігання рідини, периферична циліндрична стінка 6 якого виконана з можливістю оборотної пружної деформації так, щоб забезпечити роздачу рідини за допомогою ручного натискання на дану стінку користувачем, а також спонтанного повернення до своєї первісної форми в результаті впускання повітря в заміщення випущеної рідини, коли вказане ручне натискання припиняється. Вхідне повітря прямує шляхом проходження, зворотного шляху проходження кожної краплі рідини, що виходить через роздавальну головку, в даному випадку, що проходить через циліндричний отвір 8 всередині корпусу роздавальної головки, що має кільцеву форму. Циліндрична стінка флакона має на своєму вільному кінці 3 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 60 звужуючу частину, на продовженні якої в осьовому напрямку розташована горловина 10, в якій закріплена роздавальна головка із забезпеченням повітронепроникного з'єднання. Знімний ковпачок 12, виконаний з можливістю закривання роздавальної головки, нагвинчується на горловину флакона звичайним чином. Ковпачок утворений порожнистим циліндром, що закритий з одного кінця і містить всередині циліндра концентричний порожнистий стрижень 14. Роздавальна головка утворює крапельну насадку 16, циліндричний кільцевий корпус 17 якої закінчується ззовні флакона. Корпус 17 має буртик 18, що проходить радіально в напрямку ззовні циліндричної стінки. На кінці крапельної насадки, яку виконано з можливістю її орієнтування в протилежному напрямку щодо внутрішнього резервуара флакона, і через яку рідина виходить з флакона, виконана більш вузька частина за допомогою заплечика 20 з тим, щоб утворити випускний отвір 22 меншого діаметру і заплечик всередині крапельної насадки. На кінці крапельної насадки навпроти зазначеного буртика розташована пориста пробка 24, що заповнює весь прохід. Пробка виконана з пористого термопластичного матеріалу на основі поліетилену, що додає їй гідрофобні властивості, що перешкоджає застою будь-якої рідини і забезпечує можливість впускання повітря, коли пробка висихає, її отримують шляхом термічної обробки частинок термопластичного матеріалу, при цьому вона може містити бактерицид, що містить, наприклад, іони срібла, відомі своєю ефективністю щодо численних штамів бактерій, які присутні на шкірі і слизовій очей. Пориста пробка має характеристики пористості, що необхідні для реалізації розділового ефекту по відношенню до рідини, яка виходить з флакона, без помітного гальмування її циркуляції таким чином, щоб сформувати краплю при випусканні. Для завдання певного розміру краплі можна змінювати діаметр кінцевого випускного отвору. Фільтруючий пристрій з напівпроникними мембранами 26 розташований всередині роздавальної головки. Він містить набір трубчастих фільтрів, деякі з яких мають гідрофобну напівпроникну стінку, а інші мають гідрофільну напівпроникну стінку, і органічну дискову пластину, яка виконана з каучуку і відформовану поверх кінцевих виходів трубчастих фільтрів, яка служить для установки вузла поперек крапельної насадки 17, що утворює корпус роздавальної головки для рідини. Дискова пластина 28 розташована поперек крапельної насадки в повітронепроникному контакті з внутрішнім об'ємом крапельної насадки по всій її окружності, в той час як трубчасті фільтри виконані з можливістю занурення у флакон-приймач для рідини. Як показано на фіг.1 і 2, вузол трубок фільтра містить трубки 30, які зігнуті так, що вони мають U-подібну форму, і додаткову трубку 32 фільтра, яка обмотана навколо трубчастих фільтрів U-подібної форми. Фільтри, що мають U-подібну форму, проходять у флаконі в поздовжньому напрямку на більш віддалену від диска відстань, ніж обмотка фільтра, в той час як обмотка розташована ближче до дискової пластини і поза межами досяжності рідини, коли флакон розташований в перевернутому положенні. Кожна трубка фільтру має напівпроникну мембранну стінку. В даному випадку, обмотка 32 фільтра утворена гідрофобною напівпроникною мембраною, яка, отже, є селективно проникною для повітря і непроникною для рідини, в той час як трубчасті фільтри, які проходять у флаконі в поздовжньому напрямку, утворені з гідрофільної мембрани таким чином, що вони є селективно проникними для рідини у присутності повітря. Як описано вище, кожен з фільтрів є напівпроникною трубкою, яка відкрита з обох своїх кінців 31, причому зазначені кінці проходять через дискову пластину 28 і видно на верхній поверхні 29 дискової пластини, яка накрита пробкою 24, з протилежної сторони по відношенню до резервуару 4. Таким чином, очевидно, що всі відкриті кінці 31 трубчастих фільтрів 30, 32 в фільтруючому пристрої розташовані з однієї і тієї ж сторони дискової пластини 28, тобто зі сторони випускного каналу, і що трубчасті фільтри не мають відкритих кінців зі сторони резервуара. Згідно з переважною ознакою фільтруючого пристрою відповідно до винаходу, пористість або розміри чарунки мембрани, що утворює стінку трубчастих фільтрів, яка визначає здатність до фільтрації частинок, може бути різною залежно від того, чи маються на увазі трубки з гідрофобними стінками, призначеними для впускання повітря, або трубки з гідрофільними стінками, призначеними для випускання рідини. Таким чином, залишивши здатність до бактеріальної фільтрації на рівні 0,2 мікрона для впускаючої повітря мембрани, з тим, щоб зберегти стерильним середовище всередині флакона, можна використовувати випускаючу рідину мембрану з більш грубою фільтрацією. Головна перевага полягає в забезпеченні можливості використання флакона для вузьких офтальмологічних розчинів без необхідності надмірного збільшення тиску, що прикладається для проштовхування рідини через гідрофільну мембрану, що також залежить від доступної 4 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 60 площі поверхні, напівпроникною для рідини. Прийнятна в'язкість може бути встановлена у відповідності зі здатністю мембрани, що просочується рідиною, стати непроникною для повітря таким чином, щоб, без необхідності бути досить тонкою для фільтрації бактерій, мембрана все ще не пропускала забруднюючі мікроорганізми з навколишнього повітря, якщо допустити, що вони можуть її досягти. У вузлі фільтруючого пристрою пориста пробка 24 бере участь у захисті стерильного вмісту флакона завдяки своїй здатності фільтрувати пил і подібні частинки, присутні в навколишньому повітрі, яким вона заважає потрапити у внутрішні канали трубчастих фільтрів разом із забруднюючими мікроорганізмами, які вони можуть утримувати. Ця ж пробка запобігає будь-який прямий контакт між шкірою або слизовими оболонками користувача і дискової пластиною 28, на поверхню якої виходять трубки. В цілому забезпечується хороша фільтрація повітря, так що флакон може бути використаний для офтальмологічного розчину, що не містить консервуючих речовин. Всередині флакона-приймача для рідини перпендикулярно до дискової пластини проходить кожух 34, при цьому він має порожнисту форму з внутрішнім діаметром, призначеним для коректної вставки поздовжніх трубчастих фільтрів. Крім того, кожух служить опорою для обмотки фільтра. Кожух відкритий з обох своїх поздовжніх кінців. З одного кінця він виконаний за одне ціле з перфорованою дисковою пластиною 28, що служить опорою для всіх трубчастих фільтрів, наприклад, при виготовленні шляхом заливання полімерної дискової пластини зверху трубок. Кожух має вікно 26, через яке може проходити рідина, виконане в його стінці близько до кінця, призначеному для контакту з полімерної дискової пластиною. Він виконаний з жорсткого пластика для забезпечення захисту трубчастих фільтрів, розташованих усередині нього, і напрямку рідини, що надходить в кожух через його відкритий кінець і через вікно. Як показано на кресленні, фільтри і кожух розташовані так, що гідрофобна трубка 32 фільтра розташована між дисковою пластиною і вікном кожуха. Така схема розташування має перевагу, що полягає в тому, що вона дозволяє уникнути того, що у флаконі залишатиметься надто багато рідини без можливості її випускання, коли флакон практично порожній. Нижче наведено опис збірки роздавальної головки і флакона, причому роздавальна головка виконана окремо від флакона, виконаного безперервним. Для складання роздавальної головки спочатку вставляють пробку 24 в корпус крапельної насадки шляхом її проштовхування від кінця, що має найбільший діаметр, до упору, утвореного заплечиком 20 на протилежному кінці. Після досягнення заданого положення опукла форма пробки розташована на одному рівні з опуклим кінцем корпусу крапельної насадки. При цьому в крапельну насадку із зусиллям вставляється вузол, попередньо утворений з перфорованої дискової пластини для установки трубчастих фільтрів, а також трубчастих фільтрів і направляючого кожуха, так, щоб дискова пластина увійшла в контакт з пористою пробкою. Потім збирають флакон-приймач для рідини шляхом вставки роздавальної головки в горловину флакона після заповнення резервуара флакона рідиною. Установку роздавальної головки починають зі вставки кожуха у флакон до тих пір, поки буртик крапельної насадки не впреться в верхній кінець горловини 38 флакона. Потім виконують защіпання роздавальної головки незворотним чином на горловині флакона в результаті взаємодії губок з прямими кутами, які виступають з кільцеподібної стінки крапельної насадки, і відповідних виступів, виконаних всередині горловини флакона. Необхідно відзначити, що описана вище установка роздавальної головки володіє подвійною перевагою, що полягає в тому, що, з одного боку, елементи встановлюють шляхом простої вставки, а з іншого боку, відсутня ймовірність пошкодження поздовжніх трубок в процесі вставки, так як вони захищені оточуючим їх кожухом. Нижче описано використання зазначеної роздавальної головки та відповідного флаконаприймача для покрапельної роздачі офтальмологічного розчину. Користувач перевертає флакон і розташовує його над оком, вручну натискаючи на стінку резервуара так, щоб деформувати її пружним і оборотним чином, стискаючи внутрішній простір. Рідина, що знаходиться в резервуарі, чинить тиск на мембранну стінку трубчастих фільтрів, гідрофільних або гідрофобних, але тільки поверхні гідрофільної мембрани пропускають рідину. Трубчасті фільтри виявляються просоченими внаслідок різниці в тиску з двох сторін мембрани, запобігаючи в результаті проникненню повітря. Рідина всередині гідрофільного трубчастого фільтра проходить через трубку до пробки через перфоровану дискову пластину, що закриває внутрішній простір кільцевої крапельної насадки. Таким чином, рідина починає проходити з резервуара назовні флакона через мембрану, оскільки рідина утримується всередині горловини флакона дисковою пластиною, непроникною для рідини і повітря в зонах, де немає трубчастих фільтрів. У той же час, коли флакон перевернутий для видачі очних крапель, рідина покриває 5 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 60 трубку фільтра, утвореного із гідрофобної мембрани, який в даному випадку обмотаний навколо кожуха поблизу дискової пластини, встановленої впоперек крапельної насадки. Занурення гідрофобної мембрани в рідину запобігає виходу з резервуара повітря, змушуючи рідину виходити іншими шляхами. При цьому тиск, що виникає в результаті деформації стінки резервуара, запобігає входженню повітря в резервуар в замість випущеної рідини. Тиск, який необхідно надавати на стінки флакона для випускання рідини, менше тиску, який необхідно надавати при використанні флаконів, відомих з рівня техніки, оскільки поверхня обміну, що забезпечується поздовжнім розташуванням мембран, більше тієї, що була раніше у випадку використання поперечної мембрани. Крім того, забезпечується достатня швидкість потоку рідини завдяки діаметру і числу трубчастих фільтрів, що утворюють гідрофільний шлях проходу приблизно в центрі дискової пластини, розташованої поперек шляху проходу повітря і рідини. Рідина проходить за диск і через кінцеву пробку, що забезпечує її роздачу у формі крапель. Після того як бажане число крапель випущено, користувач припиняє тиск на стінку флакона і повертає його в нормальне, не перевернуте положення. У той час як стінка флакона відновлює свою первинну циліндричну форму, рідина всмоктується назад всередину флакона, покидаючи гідрофобну мембрану, і повітря, таким чином, може вільно проходити у флакон до відновлення рівноваги тиску між обома сторонами фільтруючого вузла. Протягом всієї цієї операції гідрофільна мембрана залишається просоченою рідиною і непроникною для повітря, в той час як кінцева пробка легко висихає. Коли ковпачок 12 роздавальної головки для рідини згідно винаходу надягають назад на крапельну насадку, повітрянепроникність вузла з порожнистим стрижнем 14, радіально прилеглим до зовнішньої поверхні пробки, призводить до невеликого надлишкового тиску, що здійснюється на кінцеву пробку всередині ковпачка. Пориста пробка залишається сухою, а мембранні трубки зберігають свої особливі властивості, при цьому гідрофільні і гідрофобні поверхні розташовані суворо на відстані один від одного і фізично розділені. Таким чином, флакон знову готовий до використання. Очевидно, що для коректного функціонування флакона і, зокрема, для належного випускання рідини і впускання повітря в заміщення випущеної рідини, гідрофобні поверхні повинні бути розташовані близько до пластини на верхній частині флакона при його перебуванні в перевернутому положенні, в той час як гідрофільні поверхні повинні проходити в поздовжньому напрямку в резервуар для рідини далі, ніж гідрофобні поверхні. По-перше, поздовжній компонент гідрофільних поверхонь, опущений більш глибоко в резервуар, забезпечує велику поверхню обміну, щоб полегшити випускання з резервуара більшого об'єму рідини таким чином, щоб тиск, який необхідно прикласти для випускання даного об'єму рідини, можна було зменшити, якщо число трубчастих фільтрів і діаметр трубчастих каналів всередині них є достатніми для забезпечення необхідного потоку рідини. Занурення в резервуар гідрофільних фільтрів також дозволяє дуже швидко змочити фільтри і запобігти проходження повітря через ці фільтри. Навіть якщо флакон практично порожній, коли вся рідина збирається у поперечної пробки, а кінці трубчастих фільтрів, протилежні по відношенню до пробки, більше не занурені в рідину, гідрофільна частина залишається вологою і, отже, непроникною для повітря. По-друге, те, що гідрофобні поверхні уздовж всієї довжини відповідних трубчастих фільтрів розташовані близько до поперечної дискової пластини, дозволяє забезпечити можливість того, щоб, коли флакон перевернутий для використання, рідина покривала і оточувала гідрофобний фільтр. В результаті маємо флакон, в якому залишається мізерно мала кількість невикористаної рідини. Коли після багаторазового використання перевертання флакону більше не забезпечує омивання рідиною гідрофобного фільтра, оскільки вся рідина знаходиться між пробкою і гідрофобним фільтром, повітря, що знаходиться в резервуарі, може бути випущене, а рідина що залишилась виявляється заблокованою у флаконі і втрачається. Таким чином, необхідно забезпечити розташування гідрофобних поверхонь поблизу пробки, що закриває горловину флакона, так щоб вони займали місце між пробкою і вікном, виконаним в стінці кожуха. Вікно забезпечує можливість проходження рідини всередину кожуха, коли у флаконі залишається тільки невелика кількість рідини і коли ця рідина збирається зовні кожуха всередині перевернутого флакона. Таким чином, невелика кількість втраченої рідини, яка застоюється у пробці і не проходить по гідрофільним фільтрам, просочує гідрофобні фільтри, щоб перешкоджати виходу повітря і забезпечувати належне функціонування флакона до тих пір, поки рівень рідини не стає недостатнім для повного занурення гідрофобних фільтрів. Нижче описаний другий варіант здійснення винаходу, схематично показаний на Фіг.З. Зображення роздавальної головки було навмисне збільшено, щоб чітко показати розташування 6 UA 114206 C2 5 10 15 20 25 30 35 40 45 50 55 60 елементів відносно один одного, тому пропорції можуть бути не дотримані, наприклад, між шириною трубчастих фільтрів і товщиною стінок флакона або між висотою і шириною крапельної насадки. Селективно проникні дляповітря гідрофобні мембранні трубчасті фільтри 132 мають Uподібну форму, як і гідрофільні мембранні трубчасті фільтри 130, призначені для випускання рідини. Вони мають такий самий діаметр, порядку міліметра, але істотно меншу довжину. В результаті, гідрофобна мембранна поверхня розташована, як і в попередньому варіанті здійснення винаходу, дуже близько до дискової пластини фільтра у верхній частині флакона. Другий варіант здійснення винаходу також відрізняється тим, що кожух, що оточує трубки, або його еквівалент, не має фіксованого діаметру. По відношенню до пористої пробки 124, що покриває весь вузол, найближча частина 142 розташована на рівні крапельної насадки 116, а найбільш віддалена частина 144 розташована у флаконі. Найближча частина має менший діаметр і повністю заповнює внутрішній діаметр крапельної насадки, в той час як найбільш віддалена частина має більший діаметр так, щоб входити в контакт із стінкою горловини 110 флакона перед зануренням в резервуар для рідини. Завдяки цьому поліпшується повітрянепроникність під час складання флакона. Також очевидно, що навколо кожуха в корпусі крапельної насадки відсутній кільцевий простір, і рідина не може виявитися заблокованою там. Тим не менш, в кожусі може бути виконано вікно далі уздовж флакона за межами горловини. Крім того, гідрофобні трубчасті фільтри 132 для впускання повітря більше не відокремлені кожухом від гідрофільних трубчастих фільтрів. Однак очевидно, що як і в першому варіанті здійснення винаходу, таким чином обмежена гідрофобна фільтраційна зона на поперечній дисковій пластині 128, що оточує гідрофільну фільтраційну зону на зазначеній дисковій пластині. Як і в попередньому випадку, тут використовується така ж перфорована дискова пластина в якості опори як для гідрофільних, так і гідрофобних трубок. Другий варіант здійснення винаходу відрізняється від першого варіанту також тим, що крапельна насадка закінчується випускним каналом 116, виконаним у крапельній насадці, призначеним для полегшення процесу утворення і формування належного розміру краплі. Крапельна насадка може бути виконана з гнучкого матеріалу, виконаного з можливістю пружної деформації для того, щоб забезпечувати можливість проходження краплі навколо роздавальної пробки для рідини в канал 146. У даному варіанті здійснення винаходу знімний ковпачок 112 має форму, що забезпечує можливість закриття кінця випускного каналу в нагвинченому положенні ковпачка. Ковпачок утворений порожнистим циліндром, закритим з одного кінця і що містить усередині циліндра центральну виступаючу частину 148, що проходить з радіальної торцевої стінки. Крім того, ковпачок має дві довші концентричні виступаючі частини 114 і 150 між центральною частиною, що виступає і периферичної бічною стінкою. Центральна частина, що виступає виконана з можливістю взаємодії з випускним каналом крапельної насадки для її закриття, в той час як більш довгі виступаючі частини виконані з можливістю опори на зовнішні поверхні крапельної насадки, при цьому один радіально спирається на окружність корпусу, а інший - аксіально спирається на буртик. Попередній опис на підставі даних двох варіантів здійснення винаходу, наведених як приклад, дає чітке уявлення того, як винахід дозволяє досягти поставлених завдань. Зокрема, в ньому використовуються трубчасті фільтри для утворення селективно проникної мембрани, що забезпечує велику поверхню обміну для рідини і повітря, які проходять через межу розділу між флаконом-приймачем для рідини і зовнішнім повітрям. Винахід також забезпечує більш просте виконання двох роздільних зон, гідрофільної і гідрофобної, щоб забезпечити чергування проходження повітря і рідини, що дозволяє флакону функціонувати належним чином. Таким чином, діапазон застосувань роздавальної головки згідно з винаходом збільшується завдяки можливості використовувати рідини з різною в'язкістю, введені у флакон, з'єднаний з вказаною роздавальної головкою. По-перше, наявність поверхні обміну більшого розміру означає, що можливе зменшення тиску, необхідного для стиснення стінки резервуара в разі однієї і тієї ж певної рідини, що підлягає виштовхування. Крім того, це дозволяє, при збереженні такої ж величини тиску, що і у відомих флаконах, використовувати більш в'язкі рідини, які складніше виштовхнути в силу їхньої природи. По-друге, завдяки спрощенню використання розділених гідрофільної і гідрофобної частин можна використовувати, наприклад, фільтри з різними розмірами чарунки. Дане дозволяє зберігати здатність до бактеріальної фільтрації гідрофобної мембрани під час забору зовнішнього повітря при одночасному забезпеченні здатності фільтрації, за допомогою гідрофільних мембранних трубок, мікроорганізмів меншого розміру для полегшення випускання більш в'язких рідин. 7 UA 114206 C2 З вищесказаного очевидно, що винахід не обмежений варіантами його виконання, які були описані і показані на кресленнях. Навпаки, воно охоплює будь-які варіанти, в яких використані еквівалентні засоби. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА ВИНАХОДУ 1. Роздавальна головка для рідини, що містить фільтруючий пристрій (26) для управління випусканням рідини і впусканням повітря на межі розділу між внутрішньою і зовнішньою частинами флакона-приймача для рідини, яка відрізняється тим, що для випускання рідини фільтруючий пристрій містить трубчасті фільтри (30), стінки яких виконані з мембранного матеріалу, селективно проникних для рідини у присутності повітря, і які проходять в поздовжньому напрямку у флаконі від перфорованої дискової пластини (28) через зазначену головку, через яку вони виходять назовні флакона. 2. Роздавальна головка за п. 1, яка відрізняється тим, що вказаний фільтруючий пристрій (26) додатково містить мембранну поверхню, селективно проникну для повітря в присутності рідини, яка виконана і розташована так, щоб фільтрувати повітря, що всмоктується у флакон через зовнішній отвір (22) в заміщення рідини, що випускається, і, таким чином, захищає простір усередині флакона від зовнішніх забруднювачів, наприклад бактерій. 3. Роздавальна головка за п. 2, яка відрізняється тим, що вказана селективно проникна для повітря мембранна поверхня утворює стінку трубчастих фільтрів (32, 132), що проходять через ту ж перфоровану дискову пластину (28, 128), що і селективно проникні для рідини трубчасті фільтри. 4. Роздавальна головка за п. 3, яка відрізняється тим, що зазначені трубчасті фільтри, стінка яких є селективно проникною для повітря мембраною, проходять поблизу зазначеної дискової пластини (28). 5. Роздавальна головка за п. 3 або 4, яка відрізняється тим, що трубчасті фільтри в зазначеному фільтруючому пристрої передбачені окремо з гідрофільною стінкою (30) для вилучення рідини і окремо з гідрофобною стінкою (32) для впускання повітря. 6. Роздавальна головка за п. 5, яка відрізняється тим, що стінки трубчастих фільтрів (30, 32) мають здатність до фільтрації частинок, яка змінюється в залежності від того, чи пов'язані вони з випуском рідини або з впусканням повітря, і є тоншою у гідрофобній стінці, переважно є мембраною для фільтрації бактерій, і більш грубою у гідрофільній стінці для полегшення роздачі в'язких розчинів. 7. Роздавальна головка за будь-яким з пп. 3-5, яка відрізняється тим, що трубчасті фільтри зігнуті так, що мають U-подібну форму і що обидва кінцеві виходи (31) кожного з них втоплені в зазначеній дисковій пластині таким чином, що внутрішні канали в зазначених трубчастих фільтрах виходять на верхню сторону (29) зазначеної дискової пластини і сполучені там із зовнішнім середовищем. 8. Роздавальна головка за будь-яким з пп. 1-7, яка відрізняється тим, що зверху кінцевих виходів трубчастих фільтрів, верхня сторона (29) поперечної дискової пластини (28) накрита захисною пористою пробкою (24, 124). 9. Роздавальна головка за будь-яким з пп. 3-8, яка відрізняється тим, що фільтруючий пристрій містить кілька гідрофільних мембранних трубчастих фільтрів (30), згрупованих в пучок довгастих каналів, що проходять в поздовжньому напрямку флакона, при цьому отриманий пучок додатково оточений направляючим кожухом (34). 10. Роздавальна головка за п. 9, яка відрізняється тим, що фільтруючий пристрій містить гідрофобний трубчастий мембранний фільтр (32), обмотаний навколо зазначеного кожуха (34) поблизу зазначеної дискової пластини (28), що застосовується для її установки поперек зазначеної головки. 11. Роздавальна головка за п. 10, яка відрізняється тим, що вказаний кожух (34) має вікно (36) для проходження рідини через трубчасту стінку кожуха, коли роздавальна головка перевернута, при цьому вказане вікно розташоване поблизу зазначеної дискової пластини (28). 12. Роздавальна головка за п. 11, яка відрізняється тим, що гідрофобний трубчастий фільтр (32), призначений для впускання повітря, розташований між поперечною дисковою пластиною (28) і зазначеним вікном (36) і обмотаний навколо осі флакона зовні кожуха (34), охоплює гідрофільні трубчасті фільтри (31), призначені для випускання рідини. 13. Роздавальна головка за п. 9, яка відрізняється тим, що направляючий кожух, що охоплює гідрофільні трубчасті фільтри (30), має такий самий діаметр, що й горловина (10) флакона, на який встановлена зазначена головка, при цьому гідрофобна трубчаста мембрана (32), призначена для впускання повітря, розташована всередині зазначеного кожуха. 8 UA 114206 C2 5 10 14. Роздавальна головка за будь-яким з пп. 3-13, яка відрізняється тим, що як гідрофільні трубчасті фільтри (130) для випускання рідини, так і гідрофобні трубчасті фільтри (132) для впускання повітря мають U-подібну форму, а протилежні кінцеві виходи внутрішніх каналів виходять назовні через зазначену поперечну дискову пластину (128), при цьому висота в поздовжньому напрямку гідрофобних мембранних фільтрів (132) менше висоти в поздовжньому напрямку гідрофільних мембранних фільтрів. 15. Роздавальна головка за будь-яким з пп. 1-14, яка відрізняється тим, що її кільцевий корпус для її установки у флакон-приймач для рідини утворює крапельну насадку для рідини, що випускається через вказаний фільтруючий пристрій, і тим, що вона додатково має повітронепроникний знімний ковпачок (12, 112). 9 UA 114206 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
