Оптоволоконний адаптерний блок

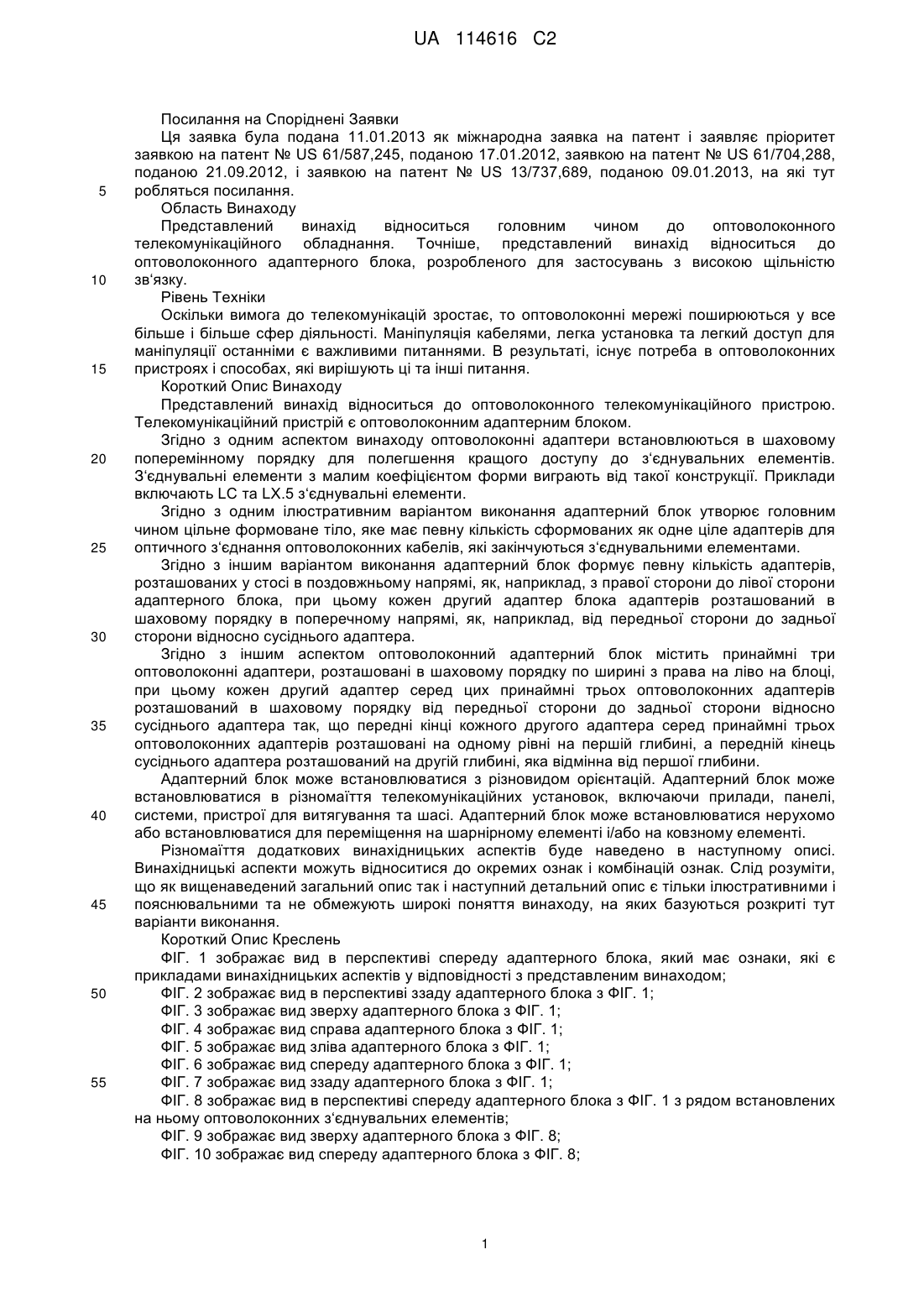

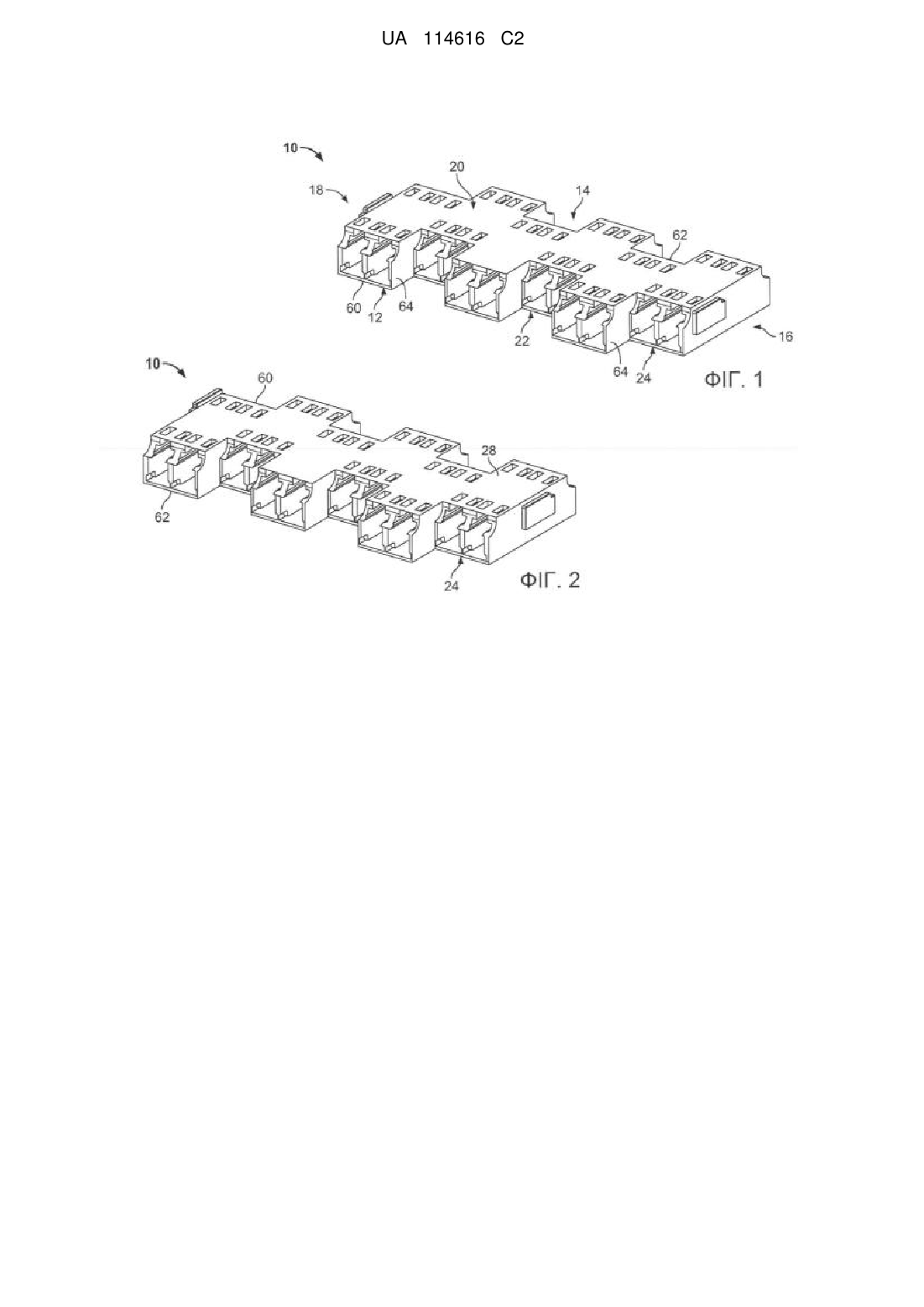

Реферат: Описується оптоволоконний адаптерний блок. Оптоволоконний адаптерний блок містить принаймні три оптоволоконні адаптери, розташовані в компонуванні, який сформований по ширині в поздовжньому напрямі, при цьому кожен другий адаптер серед принаймні трьох оптоволоконних адаптерів розташований в компонуванні в напрямі від передньої сторони до задньої сторони відносно сусіднього адаптера таким чином, що передні кінці кожного другого адаптера серед принаймні трьох оптоволоконних адаптерів розташовані на одному рівні на першій глибині, а передній кінець сусіднього адаптера розташований на другій глибині, яка відмінна від першої глибини. UA 114616 C2 (12) UA 114616 C2 UA 114616 C2 5 10 15 20 25 30 35 40 45 50 55 Посилання на Споріднені Заявки Ця заявка була подана 11.01.2013 як міжнародна заявка на патент і заявляє пріоритет заявкою на патент № US 61/587,245, поданою 17.01.2012, заявкою на патент № US 61/704,288, поданою 21.09.2012, і заявкою на патент № US 13/737,689, поданою 09.01.2013, на які тут робляться посилання. Область Винаходу Представлений винахід відноситься головним чином до оптоволоконного телекомунікаційного обладнання. Точніше, представлений винахід відноситься до оптоволоконного адаптерного блока, розробленого для застосувань з високою щільністю зв‘язку. Рівень Техніки Оскільки вимога до телекомунікацій зростає, то оптоволоконні мережі поширюються у все більше і більше сфер діяльності. Маніпуляція кабелями, легка установка та легкий доступ для маніпуляції останніми є важливими питаннями. В результаті, існує потреба в оптоволоконних пристроях і способах, які вирішують ці та інші питання. Короткий Опис Винаходу Представлений винахід відноситься до оптоволоконного телекомунікаційного пристрою. Телекомунікаційний пристрій є оптоволоконним адаптерним блоком. Згідно з одним аспектом винаходу оптоволоконні адаптери встановлюються в шаховому поперемінному порядку для полегшення кращого доступу до з‘єднувальних елементів. З‘єднувальні елементи з малим коефіцієнтом форми виграють від такої конструкції. Приклади включають LC та LX.5 з‘єднувальні елементи. Згідно з одним ілюстративним варіантом виконання адаптерний блок утворює головним чином цільне формоване тіло, яке має певну кількість сформованих як одне ціле адаптерів для оптичного з‘єднання оптоволоконних кабелів, які закінчуються з‘єднувальними елементами. Згідно з іншим варіантом виконання адаптерний блок формує певну кількість адаптерів, розташованих у стосі в поздовжньому напрямі, як, наприклад, з правої сторони до лівої сторони адаптерного блока, при цьому кожен другий адаптер блока адаптерів розташований в шаховому порядку в поперечному напрямі, як, наприклад, від передньої сторони до задньої сторони відносно сусіднього адаптера. Згідно з іншим аспектом оптоволоконний адаптерний блок містить принаймні три оптоволоконні адаптери, розташовані в шаховому порядку по ширині з права на ліво на блоці, при цьому кожен другий адаптер серед цих принаймні трьох оптоволоконних адаптерів розташований в шаховому порядку від передньої сторони до задньої сторони відносно сусіднього адаптера так, що передні кінці кожного другого адаптера серед принаймні трьох оптоволоконних адаптерів розташовані на одному рівні на першій глибині, а передній кінець сусіднього адаптера розташований на другій глибині, яка відмінна від першої глибини. Адаптерний блок може встановлюватися з різновидом орієнтацій. Адаптерний блок може встановлюватися в різномаїття телекомунікаційних установок, включаючи прилади, панелі, системи, пристрої для витягування та шасі. Адаптерний блок може встановлюватися нерухомо або встановлюватися для переміщення на шарнірному елементі і/або на ковзному елементі. Різномаїття додаткових винахідницьких аспектів буде наведено в наступному описі. Винахідницькі аспекти можуть відноситися до окремих ознак і комбінацій ознак. Слід розуміти, що як вищенаведений загальний опис так і наступний детальний опис є тільки ілюстративними і пояснювальними та не обмежують широкі поняття винаходу, на яких базуються розкриті тут варіанти виконання. Короткий Опис Креслень ФІГ. 1 зображає вид в перспективі спереду адаптерного блока, який має ознаки, які є прикладами винахідницьких аспектів у відповідності з представленим винаходом; ФІГ. 2 зображає вид в перспективі ззаду адаптерного блока з ФІГ. 1; ФІГ. 3 зображає вид зверху адаптерного блока з ФІГ. 1; ФІГ. 4 зображає вид справа адаптерного блока з ФІГ. 1; ФІГ. 5 зображає вид зліва адаптерного блока з ФІГ.1; ФІГ. 6 зображає вид спереду адаптерного блока з ФІГ. 1; ФІГ. 7 зображає вид ззаду адаптерного блока з ФІГ. 1; ФІГ. 8 зображає вид в перспективі спереду адаптерного блока з ФІГ. 1 з рядом встановлених на ньому оптоволоконних з‘єднувальних елементів; ФІГ. 9 зображає вид зверху адаптерного блока з ФІГ. 8; ФІГ. 10 зображає вид спереду адаптерного блока з ФІГ. 8; 1 UA 114616 C2 5 10 15 20 25 30 35 40 45 50 55 ФІГ. 11 зображає вид поперечного перерізу ілюстративного адаптера, який має контактний елемент для зчитування інформації, сконфігурований для збору інформації, яка зберігається в запам‘ятовуючому елементі, розташованому на оптоволоконному з‘єднувальному елементі; ФІГ. 12 зображає як технік одержує доступ до одного з оптоволоконних з‘єднувальних елементів, встановлених на адаптерному блоці з ФІГ. 1; ФІГ. 13 зображає вид в перспективі спереду іншого варіанта виконання адаптерного блока, який має ознаки, які є прикладами винахідницьких аспектів у відповідності з представленим винаходом; ФІГ. 14 зображає вид зверху адаптерного блока з ФІГ. 13; ФІГ. 15 зображає вид справа адаптерного блока з ФІГ. 13; ФІГ. 16 зображає вид зліва адаптерного блока з ФІГ. 13; і ФІГ. 17 зображає вид спереду адаптерного блока з ФІГ. 13. Детальний Опис Винаходу Тепер будемо посилатися на детальні приклади винахідницьких аспектів представленого винаходу, які ілюструються на супровідних кресленнях. Там, де можливо, однакові позиційні позначення будуть використовуватися на кресленнях для вказання однакових або подібних деталей. Посилаючись тепер на ФІГ. 1-7, бачимо, що тут зображено оптоволоконний адаптерний блок 10, який має ознаки, які є прикладами винахідницьких аспектів у відповідності з представленим винаходом. Оптоволоконний адаптерний блок 10 має передній кінець 12, задній кінець 14, праву сторону 16, ліву сторону 18, верхню сторону 20 і нижню сторону 22. У зображеному варіанті виконання оптоволоконний адаптерний блок 10 має певну кількість оптоволоконних адаптерів 24, які мають LC гнізда, які сконфігуровані для оптичного з‘єднання пари оптоволоконних LC з‘єднувальних елементів 26. В зображеному варіанті виконання адаптерний блок 10 має головним чином виконане як одне ціле унітарне формоване тіло 28, при цьому певна кількість адаптерів 24 сформовані як одне ціле з тілом 28. Згідно з одним ілюстративним варіантом виконання тіло 28 та сформовані як одне ціле адаптери 24 можуть формуватися з полімерного матеріалу. В зображеному варіанті виконання блок 10 має шість LC дуплексних адаптерів 24, які розташовані по ширині від правої сторони 16 до лівої сторони 18 тіла 28, для усіх дванадцяти можливих з‘єднань. Як буде далі детально обговорюватися нижче, адаптерний блок 10 сформований таким чином, що кожен інший дуплексний адаптер 24 розташований в шаховому порядку від передньої сторони до задньої сторони відносно сусіднього адаптера, коли адаптери 24 розташовані в напрямі від правої сторони 16 до лівої сторони 18 блока 10. Шахове розташування переважно змінюється від правої сторони до лівої сторони. ФІГ. 8-10 зображають оптоволоконний адаптерний блок 10 з рядом оптоволоконних LC з‘єднувальних елементів 26, вставлених в окремі адаптери 24 блока 10. LC з‘єднувальні елементи 26 та адаптери 24 головним чином відомі в рівні техніки. Оптоволоконний з‘єднувальний елемент 26, який має LC основу, може мати тіло 30, яке має протилежні бічні стінки 32, 34, верхню стінку 36, нижню стінку 38, передній кінець 40 та задній кінець 42. Певні частини тіла 30 можуть формуватися з формованого полімерного матеріалу. Тіло 30 зазвичай має защіпку 44, яка виступає з його верхньої стінки 36 до заднього кінця 42, при цьому защіпка 44 проходить під гострим кутом до верхньої стінки 36 тіла 30. LC з‘єднувальний елемент 26 може також містити натискний елемент 46, який проходить від заднього кінця 42 тіла 30 до переднього кінця 40. Натискний елемент 46 також зазвичай проходить під гострим кутом до верхньої стінки 36. Натискний елемент 46 виконаний для входження в контакт із защіпкою 44 для пружного переміщення защіпки 44 вниз. Коли оптоволоконний LC з‘єднувальний елемент 26 встановлюється в адаптері 24 для оптичного з‘єднання між собою світла від двох оптичних волокон, защіпка 44 функціонує для фіксації оптоволоконного з‘єднувального елемента 26 на місці в порожнині 48 адаптера 24. Як відомо в рівні техніки, защіпка 44 зазвичай містить пару захватів 50, кожен з яких виступає із її сторони. В порожнині 48 кожного адаптера знаходиться пара симетрично розташованих виступів 52, кожен з яких сформований горизонтальною поверхнею 54 і вертикальною поверхнею 56. Будь-ласка, дивіться ФІГ. 11 для прикладу порожнини 48 оптоволоконного LC адаптера. Горизонтальна поверхня 54 кожного виступу 52 виконана для взаємодії із захватом 50 защіпки 44 для відхиляння защіпки 44 донизу (тобто, до центральної осі з‘єднувального елемента 26). Вертикальна поверхня 56 кожного виступу 52 виконана для взаємодії з вертикальною поверхнею 58 захвата 50 для фіксації оптоволоконного з‘єднувального елемента 26 в адаптері 24. 2 UA 114616 C2 5 10 15 20 25 30 35 40 45 50 55 60 Під час вставляння взаємодія між захватами 50 защіпки 44 та горизонтальними поверхнями 54 виступів 52 змушує защіпку 44 рухатися донизу. Защіпка 44 відскакує назад (вгору) після завершення вставляння. Після цього вертикальні поверхні 56 виступів 52 взаємодіють з вертикальними поверхнями 58 на захватах 50 защіпки 44 для фіксації з‘єднувального елемента 26 в адаптері 24. Виймання з‘єднувального елемента 26 зазвичай виконується вручну вдавлюванням защіпки 44 вниз і витягуванням з‘єднувального елемента 26 з порожнини 48 адаптера. Як відзначено вище, натискний елемент 46 може використовуватися для надання більшого доступу до защіпки 44 і може виконуватися для входження в контакт із защіпкою 44 для пружного переміщення защіпки 44 вниз. При вдавлюванні натискного елемента 46 взаємодія між ним і защіпкою 44 змушує защіпку 44 вдавлюватися донизу, видаляючи її захвати 50 з вертикальних поверхонь 56 виступів 52 при вийманні з‘єднувального елемента 26. Окрім того, деталі, які стосуються LC адаптерів, описуються в патенті US5647043, на який тут робиться посилання. Як відомо, оптоволоконні LC адаптери 24 можуть передбачатися як дуплексні адаптери, де кожен дуплексний адаптер має пару порожнин 48, розташованих поруч одна з іншою. На з‘єднувальних елементах 26 може передбачатися подвійний фіксатор для з‘єднання двох LC з‘єднувальних елементів 26, розташованих поруч один з іншим. Подвійний фіксатор може включати єдиний більший натискний елемент, який містить окремі натискні елементи 46 з‘єднувальних елементів 26 для одночасного виймання двох з‘єднувальних елементів 26 з дуплексного LC адаптера 24. Приклад подвійного фіксатора ілюструється і описується в патенті US6672898, на який тут робиться посилання. Коли з’єднувальні елементи 26, які мають LC основу, встановлюються в адаптерних блоках, які забезпечують високу щільність з’єднань, то до єдиного LC з‘єднувального елемента 26, який розташований поблизу іншого LC з’єднувального елемента 26 або між двома іншими LC з‘єднувальними елементами 26, може бути важко отримати доступ. Технік, при спробі видалити вибраний LC з‘єднувальний елемент 26, може ненавмисно за раз від‘єднати більше ніж один LC з’єднувальний елемент 26. Це є особливою проблемою для рядів з трьох або більшої кількості з’єднувальних елементів 26. Згідно з винахідницькими аспектами представленого винаходу оптоволоконний адаптерний блок 10 сформований таким чином, що кожен другий адаптер 24 (в описаному варіанті виконання кожен другий дуплексний адаптер 24) розташований в шаховому порядку в напрямі від передньої сторони до задньої сторони відносно сусіднього адаптера 24, коли адаптери 24 розташовані по ширині в напрямі від правої сторони 16 до лівої сторони 18 блоку 10. Таким чином, як зображено на ФІГ. 1 і 3, передні кінці 60 (також задні кінці 62) першого, третього і п’ятого дуплексного адаптера 24 зліва розташовані на одному рівні на першій глибині D 1 в напрямі від передньої сторони до задньої сторони. Подібним чином, передні кінці 60 (також задні кінці 62) другого, четвертого і шостого дуплексного адаптера зліва розташовані на одному рівні на другій глибині D2 в напрямі від передньої сторони до задньої сторони, при цьому друга глибина D2 відрізняється від першої глибини D1. Згідно із зображеним варіантом виконання друга глибина D2 менша за першу глибину D1. У цей спосіб технік зазнає слабкішого впливу від сусідніх з’єднувальних елементів 26 при спробі отримати доступ до з’єднувального елемента 26, який розташований по середині між двома іншими з‘єднувальними елементами 26. Згідно із зображеним варіантом виконання адаптерний блок 10 забезпечує простір на принаймні одній стороні з’єднувального елемента 26 для його виймання, і технік може також використовувати частини тіла 28 адаптерного блока 10 для обпирання під час видалення з’єднувального елемента 26. Будь-ласка, дивіться ФІГ. 12 для ілюстрації техніка, який отримує доступ до одного з оптоволоконних з’єднувальних елементів 26, встановлених в адаптерному блоці 10 представленого винаходу. Наприклад, в блоці 10, зображеному на ФІГ. 1, якщо технік хоче отримати доступ до самого лівого з‘єднувального елемента 26, то він має достатній простір на лівій стороні з‘єднувального елемента для видалення з‘єднувального елемента 26 шляхом натискання на защіпку 44 і витягування його з адаптерного блока 10. Технік може також використовувати передній лівий кут тіла 28 адаптерного блока для обпирання під час видалення з’єднувального елемента 26. Якщо технік хоче отримати доступ до другого з’єднувального елемента 26 зліва, то він має достатній простір на правій стороні з’єднувального елемента для видалення з’єднувального елемента 26, оскільки наступний сусідній з‘єднувальний елемент 26 справа розташований в шаховому порядку ззаду і на іншій глибині. Технік також здатний використовувати передній правий кут першого дуплексного адаптера 24 для обпирання при прикладанні натискного і витягувального зусилля до з’єднувального елемента 26. Якщо технік хоче отримати доступ до третього 3 UA 114616 C2 5 10 15 20 25 30 35 40 45 50 55 з’єднувального елемента 26 зліва (тобто, до першого з’єднувального елемента 26 другого дуплексного адаптера 24 зліва), то він здатен використовувати праву бічну стінку 64 першого дуплексного адаптера 24 зліва для обмеження впливу від з’єднувального елемента 26 зліва від з’єднувального елемента 26, який виймається. Технік може також використовувати праву бічну стінку 64 або передній правий кут першого дуплексного адаптера 24 зліва для обпирання під час витягування третього з’єднувального елемента 26. Той же процес застосовується для решти з’єднувальних елементів 26 на блоці 10. У цей спосіб, коли кожен другий дуплексний адаптер 24 розташований в шаховому порядку в напрямі від передньої сторони до задньої сторони, то легкий доступ до кожного з’єднувального елемента 26 покращується і уникається небажане видалення сусіднього з’єднувального елемента. Слід відзначити, що конфігурація, забезпечувана адаптерним блоком 10 представленого винаходу, відрізняється від конфігурації адаптерного блока, який має уступчасту структуру, у якій кожен адаптер (або дуплексний адаптер) має передній кінець, який розташований далі ніж кінець попереднього адаптера в ряді адаптерів. Адаптерний блок 10 представленого винаходу здатен забезпечувати високу щільність зв’язку, легкий доступ і малу основу для себе, тоді як уступчаста структура повинна або передбачати більшу основу або для збереження подібної основи повинна вимагати встановлення під кутом адаптерного блока. Слід відзначити, що хоча був описаний і зображений адаптерний блок 10, який має шість розташованих в шаховому порядку дуплексних адаптерів 24, для загалом дванадцяти окремих адаптерів 24 і дванадцяти можливих з’єднань, блок 10 може мати інші кількості адаптерів 24. Хоча описані і зображені адаптери 24 блока 10 сформовані як одне ціле по відношенню до тіла 28 блока, де блок 10 формує унітарне виконане як одна деталь формоване тіло 28, в інших варіантах виконання окремі адаптери 24 або окремі дуплексні адаптери 24 можуть передбачатися як відокремлювані структури, де адаптери 24 можуть окремо встановлюватися в шаховому порядку на окремій несучій структурі. Окремі адаптери 24 можуть нерознімно кріпитися до такої несучої структури (наприклад, за допомогою ультразвукового зварювання) або можуть встановлюватися з можливістю видалення з несучої структури. Хоча представлений винахід містить обговорення з’єднувальних елементів і адаптерів, які мають LC основу, винахідницькі аспекти опису винаходу, такі як шахове розташування адаптерів, рівноцінно застосовувані до адаптерів інших форматів, таких як SC або LX.5 адаптери. Наприклад, ФІГ. 13-17 зображають блок 110 з адаптерами 124, які мають SC основу, де блок 110 у його загальній конфігурації має ознаки, подібні до ознак блока 10. В зображеному варіанті виконання адаптерний блок 110 має головним чином виконане як одна деталь унітарне формоване тіло 128, де певна кількість адаптерів 124 знову сформовані як одне ціле з виконаним як одна деталь тілом 128. В зображеному варіанті виконання блок 110 зображений сформованим з шістьма SC адаптерами. Слід відзначити, що окремі адаптери 124, які формують шахову структуру блоку 110, можуть мати ознаки традиційних SC адаптерів. Наприклад, кожен з адаптерів 124 може містити внутрішні елементи для з‘єднання з корпусами SC оптоволоконних з‘єднувальних елементів. Внутрішні елементи (не зображені на фігурах) можуть включати металічну центрувальну гільзу і пару половинок внутрішнього гнізда. Як відомо для традиційних SC адаптерів, пара половинок внутрішнього гнізда можуть формувати кріплення гільзи, де кожна половинка внутрішнього гнізда кріплення гільзи містить пару фіксувальних гачків для зчеплення з внутрішньою частиною корпуса SC з‘єднувального елемента і осьовий отвір для приймання металічної центрувальної гільзи. Внутрішні елементи можуть встановлюватися у виїмці кожного адаптера 124 крізь отвір на верхніх сторонах адаптерів 124. Внутрішні елементи можуть розміщуватися у виїмці адапетра у спосіб, подібний до способу, описаного в патенті US5317663, виданому 20.05.1993, на який тут робиться посилання. Для закривання усіх отворів адаптерів 124 може використовуватися або єдина панель 164 або кожен адаптер 124 може мати свою власну панель для закривання своїх окремих отворів для фіксації в них внутрішніх елементів. В альтернативному варіанті виконання внутрішні елементи можуть формуватися як одне ціле з тілом 128 адаптерного блока 110, як описано далі детально в публікації заявки US 2010/0054668, поданої 26.08.2009, на яку тут робиться посилання. Слід відзначити, що адаптерні блоки 10/110 представленого винаходу можуть виконуватися для встановлення на різновиді різного телекомунікаційного обладнання або приладів. Адаптерні блоки 10/110 можуть виконуватися з можливість рознімного встановлення або нерознімного встановлення відносно такого обладнання або приладів. Адаптерні блоки 10/110 можуть 4 UA 114616 C2 5 10 15 20 25 30 35 40 встановлюватися в телекомунікаційному обладнанні або приладах як модульний блок, який здатен вийматися, замінятися або розширюватися. Окрім того, у відповідності з деякими аспектами один або більша кількість адаптерів 24 блоків 10/110 може виконуватися з контактними елементами або контуром 70 для зчитування інформації для збору даних або інформації від одного або більшої кількості оптоволоконних з‘єднувальних елементів 26, встановлених в адаптерах 24, як детально описано в подальшій публікації американської заявки US 2011/0262077, поданої 11.02.2011, на яку тут робиться посилання. Наприклад, як зображено на ФІГ. 11 для LC адаптерного блока, одна або більша кількість порожнин 28 можуть виконуватися для утримування одного або більшої кількості контактних елементів 70 для зчитування інформації, які сконфігуровані для з‘єднання з контактами 72 запам‘ятовування на оптоволоконних з‘єднувальних елементах 26. Один або більша кількість контактних елементів 70 для зчитування інформації можуть встановлюватися в тілі 28, яке формує адаптерний блок 10. В певних варіантах виконання тіло 28 може мати гнізда 74, які виконані між зовнішньою частиною тіла і внутрішнім проходом або порожниною 48 адаптера, у яку вставляють металічні гільзи з‘єднувальних елементів 26. Певні типи контактних елементів 70 для зчитування інформації мають один або більшу кількість частин 76, які розташовані в гніздах 74. Як зображено на ФІГ. 11, ділянка кожної частини 76 входить у відповідний один з каналів або порожнин 48 для зчеплення з контактами 72 запам’ятовування на оптоволоконному з’єднувальному елементі 26. Інша ділянка кожної частини 76 також виступає з гнізда 74 для контактування з монтажною платою 80. Телекомунікаційне обладнання або прилади, на якому може встановлюватися адаптерний блок 10, може мати електропровідні доріжки, які сконфігуровані для з‘єднання контактних елементів для зчитування інформації адаптера 24 з головною монтажною платою. Головна монтажна плата може містити або з’єднуватися (наприклад, по мережі) з блоком для обробки інформації, який сконфігурований для керування інформацією фізичного шару, одержуваною контактними елементами для зчитування інформації. Як відзначено, ілюстративні адаптери, які мають контактні елементи для зчитування інформації та ілюстративні оптоволоконні з‘єднувальні елементи, які мають придатний запам‘ятовуючий елемент і контакти запам‘ятовування, додатково детально описані в публікації заявки US 2011/0262077, поданої 11.02.2011, на яку тут робиться посилання. Хоча у вищенаведеному описі терміни, такі як "верх", "низ", "передній", "задній", "правий", "лівий", “верхній” і “нижній використовувались для легкості опису та ілюстрації, таке використання термінів не передбачає обмеження. Описані тут телекомунікаційні пристрої можуть використовуватися в будь-якій орієнтації в залежності від бажаного використання. Проілюстрований варіант виконання показує вісі з’єднувального елемента, орієнтовані під кутом 90° до поздовжнього напряму (справа на ліво, як описано). Кут може мінятися, якщо бажано, як і у випадку оперування кабелем. Після опису переважних аспектів і варіантів виконання представленого винаходу фахівцю у цій галузі можуть легко прийти на думку модифікації і еквіваленти розкритих понять. Однак, передбачено, що такі модифікації та еквіваленти потрапляють в об‘єм правового захисту формули винаходу, яка додається. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Оптоволоконний адаптерний блок, який містить принаймні три оптоволоконні адаптери, розташовані у компонуванні по ширині в поздовжньому напрямі, при цьому кожен другий адаптер серед принаймні трьох оптоволоконних адаптерів розташований в шаховому порядку в напрямі від передньої сторони до задньої сторони відносно сусіднього адаптера таким чином, що передні кінці кожного другого адаптера серед принаймні трьох оптоволоконних адаптерів розташовані на одному рівні на першій глибині, а передній кінець сусіднього адаптера розташований на другій глибині, яка відмінна від першої глибини, при цьому оптоволоконний адаптерний блок сконфігурований таким чином, що усі принаймні три оптоволоконні адаптери мають паралельні осі і кожен адаптер принаймні частково налягає на сусідній адаптер при огляді в поздовжньому напрямі. 2. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що задні кінці кожного другого адаптера серед принаймні трьох оптоволоконних адаптерів розташовані на одному рівні на третій глибині, а задній кінець сусіднього адаптера розташований на четвертій глибині, яка відрізняється від третьої глибини. 3. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що принаймні три його адаптери сформовані як одне ціле з його унітарним сформованим як одне ціле тілом. 5 UA 114616 C2 5 10 15 20 25 30 35 40 45 50 55 60 4. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що принаймні три оптоволоконні адаптери сконфігуровані для з'єднання між собою оптоволоконних LC з'єднувальних елементів. 5. Оптоволоконний адаптерний блок за п. 4, який відрізняється тим, що кожен оптоволоконний адаптер серед принаймні трьох оптоволоконних адаптерів включає дуплексний оптоволоконний LC адаптер для забезпечення загалом принаймні шести з'єднань. 6. Оптоволоконний адаптерний блок за п. 5, який відрізняється тим, що принаймні три оптоволоконні адаптери включають принаймні шість дуплексних оптоволоконних LC адаптерів для забезпечення загалом принаймні дванадцяти з'єднань. 7. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що принаймні три оптоволоконні адаптери включають принаймні шість оптоволоконних SC адаптерів. 8. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що принаймні три оптоволоконні адаптери сконфігуровані для з'єднання між собою оптоволоконних SC з'єднувальних елементів. 9. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що паралельні осі принаймні трьох оптоволоконних адаптерів перпендикулярні лінії, проведеній в поздовжньому напрямі. 10. Оптоволоконний адаптерний блок за п. 1, який відрізняється тим, що паралельні осі принаймні трьох оптоволоконних адаптерів орієнтовані під гострим кутом до лінії, проведеної в поздовжньому напрямі. 11. Оптоволоконний адаптерний блок, який містить перший набір оптоволоконних адаптерів і другий набір оптоволоконних адаптерів, які розташовані поперемінно відносно першого набору адаптерів, при цьому перший і другий набори оптоволоконних адаптерів розташовані в компонуванні по ширині в поздовжньому напрямі, при цьому передні кінці першого набору оптоволоконних адаптерів розташовані на одному рівні на першій глибині, а передні кінці другого набору оптоволоконних адаптерів розташовані на одному рівні на другій глибині, яка відмінна від першої глибини в напрямі від передньої сторони до задньої сторони, при цьому перший і другий набори оптоволоконних адаптерів мають паралельні осі. 12. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що усі оптоволоконні адаптери першого набору принаймні частково налягають на усі оптоволоконні адаптери другого набору при огляді в поздовжньому напрямі. 13. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що задні кінці першого набору оптоволоконних адаптерів розташовані на одному рівні на третій глибині, а задні кінці другого набору оптоволоконних адаптерів розташовані на одному рівні на четвертій глибині, яка відмінна від третьої глибини в напрямі від передньої сторони до задньої сторони. 14. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що перший і другий набори оптоволоконних адаптерів формують частину автономного оптоволоконного адаптерного блока, який сконфігурованийдля встановлення на іншому телекомунікаційному обладнанні. 15. Оптоволоконний адаптерний блок за п. 14, який відрізняється тим, що перший і другий набори оптоволоконних адаптерів сформовані як одне ціле з унітарним сформованим як одне ціле тілом для формування оптоволоконного адаптерного блока. 16. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що перший і другий набори оптоволоконних адаптерів сконфігуровані для з'єднання між собою оптоволоконних LC з'єднувальних елементів. 17. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що перший і другий набори оптоволоконних адаптерів сконфігуровані для з'єднання між собою оптоволоконних SC з'єднувальних елементів. 18. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що перший набір оптоволоконних адаптерів містить принаймні три оптоволоконних адаптери, а другий набір оптоволоконних адаптерів містить принаймні три оптоволоконні адаптери. 19. Оптоволоконний адаптерний блок за п. 18, який відрізняється тим, що кожен з принаймні трьох оптоволоконних адаптерів першого і другого наборів оптоволоконних адаптерів включає дуплексний оптоволоконний LC адаптер для забезпечення загалом принаймні дванадцяти з'єднань. 20. Оптоволоконний адаптерний блок за п. 18, який відрізняється тим, що кожен з принаймні трьох оптоволоконних адаптерів першого і другого наборів оптоволоконних адаптерів включає оптоволоконний SC адаптер для забезпечення загалом принаймні шести з'єднань. 21. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що паралельні осі адаптерів перпендикулярні до лінії, проведеної в поздовжньому напрямі. 6 UA 114616 C2 5 10 22. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що паралельні осі адаптерів орієнтовані під непрямим кутом до лінії, проведеної в поздовжньому напрямі. 23. Оптоволоконний адаптерний блок за п. 11, який відрізняється тим, що кожен з першого і другого наборів оптоволоконних адаптерів сконфігурований зі схемою, яка визначає інтерфейс читання носія інформації для збору даних від одного або більшої кількості оптоволоконних з'єднувальних елементів, вставлених в оптоволоконному адаптері. 24. Оптоволоконний адаптерний блок за п. 23, який відрізняється тим, що інтерфейс читання носія інформації містить один або більшу кількість електричних контактних елементів, які входять в гніздо оптоволоконного адаптера для встановлення контактів з одним або більшою кількістю оптоволоконних з'єднувальних елементів, вставлених в оптоволоконний адаптер. 7 UA 114616 C2 8 UA 114616 C2 9 UA 114616 C2 Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
