Адаптерний модуль формату pc/104

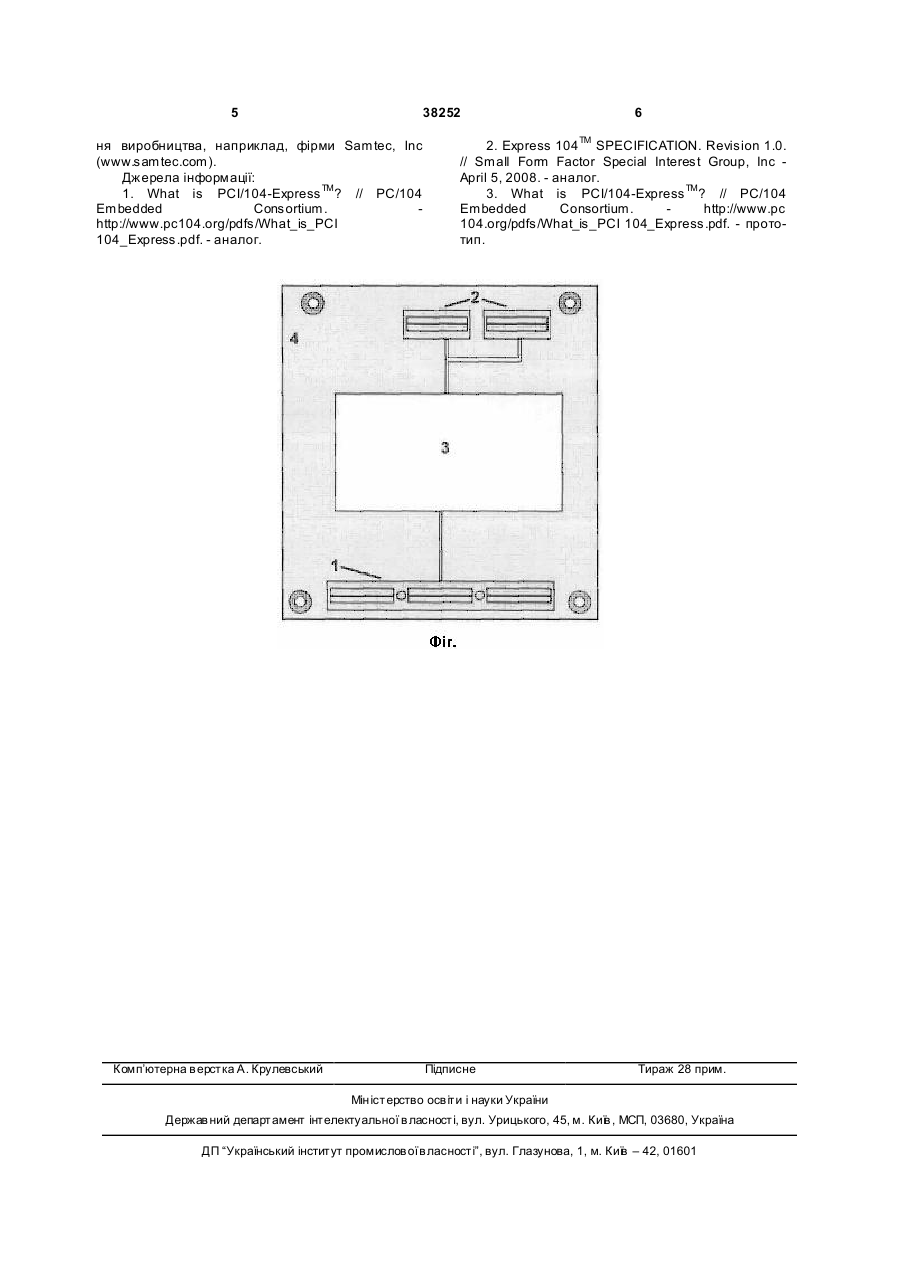

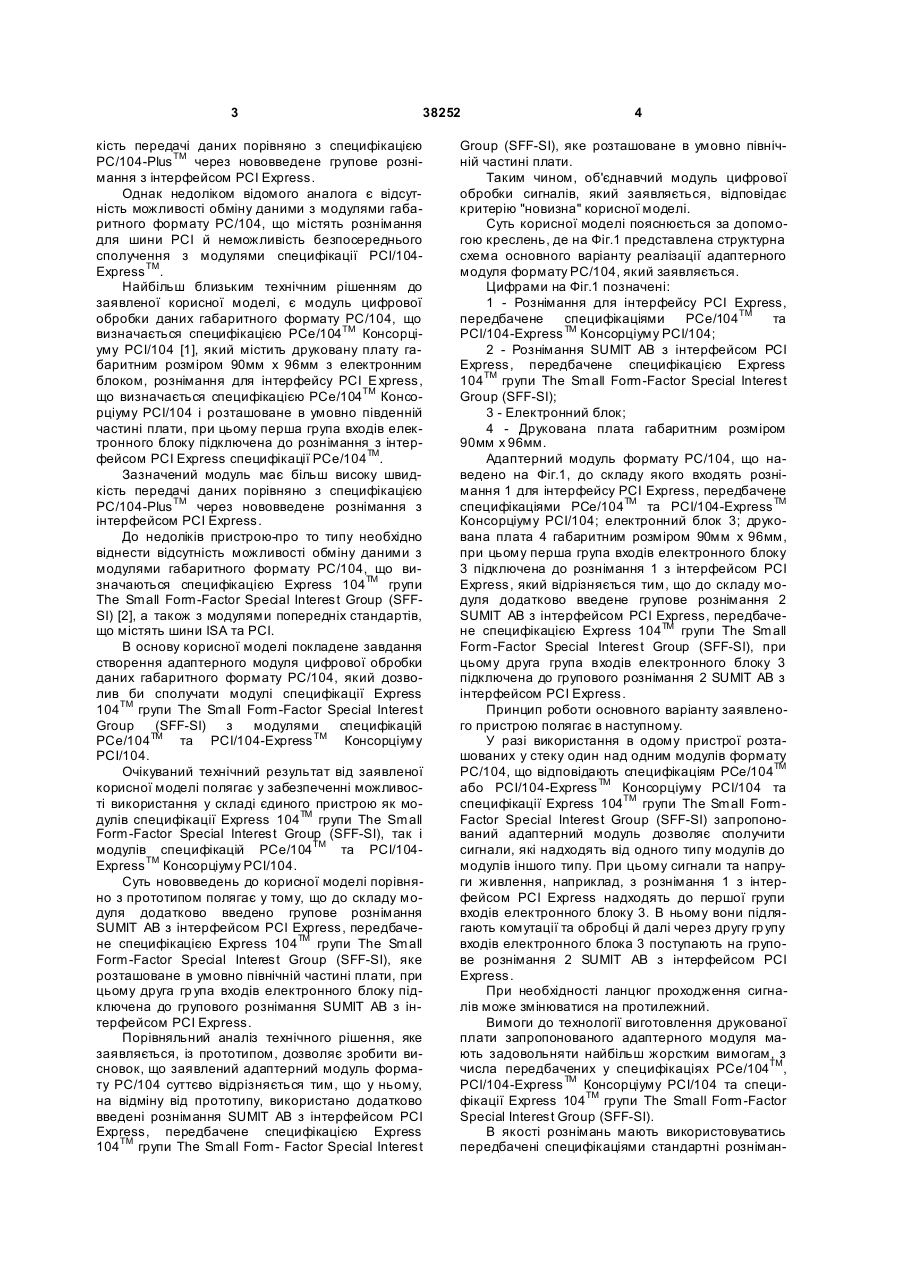

Адаптерний модуль формату PC/104, який містить друковану плату габаритним розміром 90 мм × 96 мм з електронним блоком, рознімання для інтерфейсу PCI Express, що визначається специфікацією РСе/104ТМ Консорціуму РСІ/104 і розта 3 38252 кість передачі даних порівняно з специфікацією PC/104-Рlus ТМ через нововведене групове рознімання з інтерфейсом PCI Express. Однак недоліком відомого аналога є відсутність можливості обміну даними з модулями габаритного формату PC/104, що містять рознімання для шини РСІ й неможливість безпосереднього сполучення з модулями специфікації РСІ/104Express ТМ. Найбільш близьким технічним рішенням до заявленої корисної моделі, є модуль цифрової обробки даних габаритного формату РС/104, що визначається специфікацією РСе/104ТМ Консорціуму РСІ/104 [1], який містить друковану плату габаритним розміром 90мм х 96мм з електронним блоком, рознімання для інтерфейсу РСІ Express, що визначається специфікацією РСе/104ТМ Консорціуму РСІ/104 і розташоване в умовно південній частині плати, при цьому перша група входів електронного блоку підключена до рознімання з інтерфейсом РСІ Express специфікації РСе/104ТМ. Зазначений модуль має більш високу швидкість передачі даних порівняно з специфікацією PC/104-Рlus ТМ через нововведене рознімання з інтерфейсом РСІ Express. До недоліків пристрою-про то типу необхідно віднести відсутність можливості обміну даними з модулями габаритного формату РС/104, що визначаються специфікацією Express 104ТМ групи The Small Form-Factor Special Interest Group (SFFSI) [2], а також з модулями попередніх стандартів, що містять шини ISA та РСІ. В основу корисної моделі покладене завдання створення адаптерного модуля цифрової обробки даних габаритного формату РС/104, який дозволив би сполучати модулі специфікації Express 104ТМ групи The Small Form-Factor Special Interest Group (SFF-SI) з модулями специфікацій РСе/104ТМ та РСІ/104-Express ТМ Консорціуму PCI/104. Очікуваний технічний результат від заявленої корисної моделі полягає у забезпеченні можливості використання у складі єдиного пристрою як модулів специфікації Express 104ТМ групи The Small Form-Factor Special Interest Group (SFF-SI), так і модулів специфікацій РСе/104ТМ та РСІ/104Express ТМ Консорціуму РСІ/104. Суть нововведень до корисної моделі порівняно з прототипом полягає у тому, що до складу модуля додатково введено групове рознімання SUMIT АВ з інтерфейсом РСІ Express, передбачене специфікацією Express 104ТМ групи The Small Form-Factor Special Interest Group (SFF-SI), яке розташоване в умовно північній частині плати, при цьому друга гр упа входів електронного блоку підключена до групового рознімання SUMIT АВ з інтерфейсом РСІ Express. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що заявлений адаптерний модуль формату РС/104 суттєво відрізняється тим, що у ньому, на відміну від прототипу, використано додатково введені рознімання SUMIT АВ з інтерфейсом РСІ Express, передбачене специфікацією Express 104ТМ групи The Small Form- Factor Special Interest 4 Group (SFF-SI), яке розташоване в умовно північній частині плати. Таким чином, об'єднавчий модуль цифрової обробки сигналів, який заявляється, відповідає критерію "новизна" корисної моделі. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг.1 представлена структурна схема основного варіанту реалізації адаптерного модуля формату PC/104, який заявляється. Цифрами на Фіг.1 позначені: 1 - Рознімання для інтерфейсу PCI Express, передбачене специфікаціями РСе/104ТМ та ТМ PCI/104-Express Консорціуму РСІ/104; 2 - Рознімання SUMIT АВ з інтерфейсом PCI Express, передбачене специфікацією Express 104ТМ групи The Small Form-Factor Special Interest Group (SFF-SI); 3 - Електронний блок; 4 - Друкована плата габаритним розміром 90мм х 96мм. Адаптерний модуль формату PC/104, що наведено на Фіг.1, до складу якого входять рознімання 1 для інтерфейсу PCI Express, передбачене специфікаціями РСе/104ТМ та PCI/104-Express ТМ Консорціуму РСІ/104; електронний блок 3; друкована плата 4 габаритним розміром 90мм х 96мм, при цьому перша група входів електронного блоку 3 підключена до рознімання 1 з інтерфейсом PCI Express, який відрізняється тим, що до складу модуля додатково введене групове рознімання 2 SUMIT AB з інтерфейсом PCI Express, передбачене специфікацією Express 104ТМ групи The Small Form-Factor Special Interest Group (SFF-SI), при цьому друга група входів електронного блоку 3 підключена до групового рознімання 2 SUMIT AB з інтерфейсом PCI Express. Принцип роботи основного варіанту заявленого пристрою полягає в наступному. У разі використання в одому пристрої розташованих у стеку один над одним модулів формату PC/104, що відповідають специфікаціям РСе/104ТМ або РСІ/104-Express ТМ Консорціуму РСІ/104 та специфікації Express 104ТМ групи The Small FormFactor Special Interest Group (SFF-SI) запропонований адаптерний модуль дозволяє сполучити сигнали, які надходять від одного типу модулів до модулів іншого типу. При цьому сигнали та напруги живлення, наприклад, з рознімання 1 з інтерфейсом PCI Express надходять до першої групи входів електронного блоку 3. В ньому вони підлягають комутації та обробці й далі через другу гр упу входів електронного блока 3 поступають на групове рознімання 2 SUMIT AB з інтерфейсом PCI Express. При необхідності ланцюг проходження сигналів може змінюватися на протилежний. Вимоги до технології виготовлення друкованої плати запропонованого адаптерного модуля мають задовольняти найбільш жорстким вимогам, з числа передбачених у специфікаціях РСе/104ТМ, PCI/104-Express ТМ Консорціуму РСІ/104 та специфікації Express 104ТМ групи The Small Form-Factor Special Interest Group (SFF-SI). В якості рознімань мають використовуватись передбачені специфікаціями стандартні розніман 5 38252 ня виробництва, наприклад, фірми Samtec, Inc (www.samtec.com). Джерела інформації: 1. What is PCI/104-Express ТМ? // PC/104 Embedded Consortium. http://www.pc104.org/pdfs/What_is_PCI 104_Express.pdf. - аналог. Комп’ютерна в ерстка А. Крулевський 6 2. Express 104 ТМ SPECIFICATION. Revision 1.0. // Small Form Factor Special Interest Group, Inc April 5, 2008. - аналог. 3. What is PCI/104-Express ТМ? // PC/104 Embedded Consortium. http://www.pc 104.org/pdfs/What_is_PCI 104_Express.pdf. - прототип. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
