Протизламний тумблерний замок

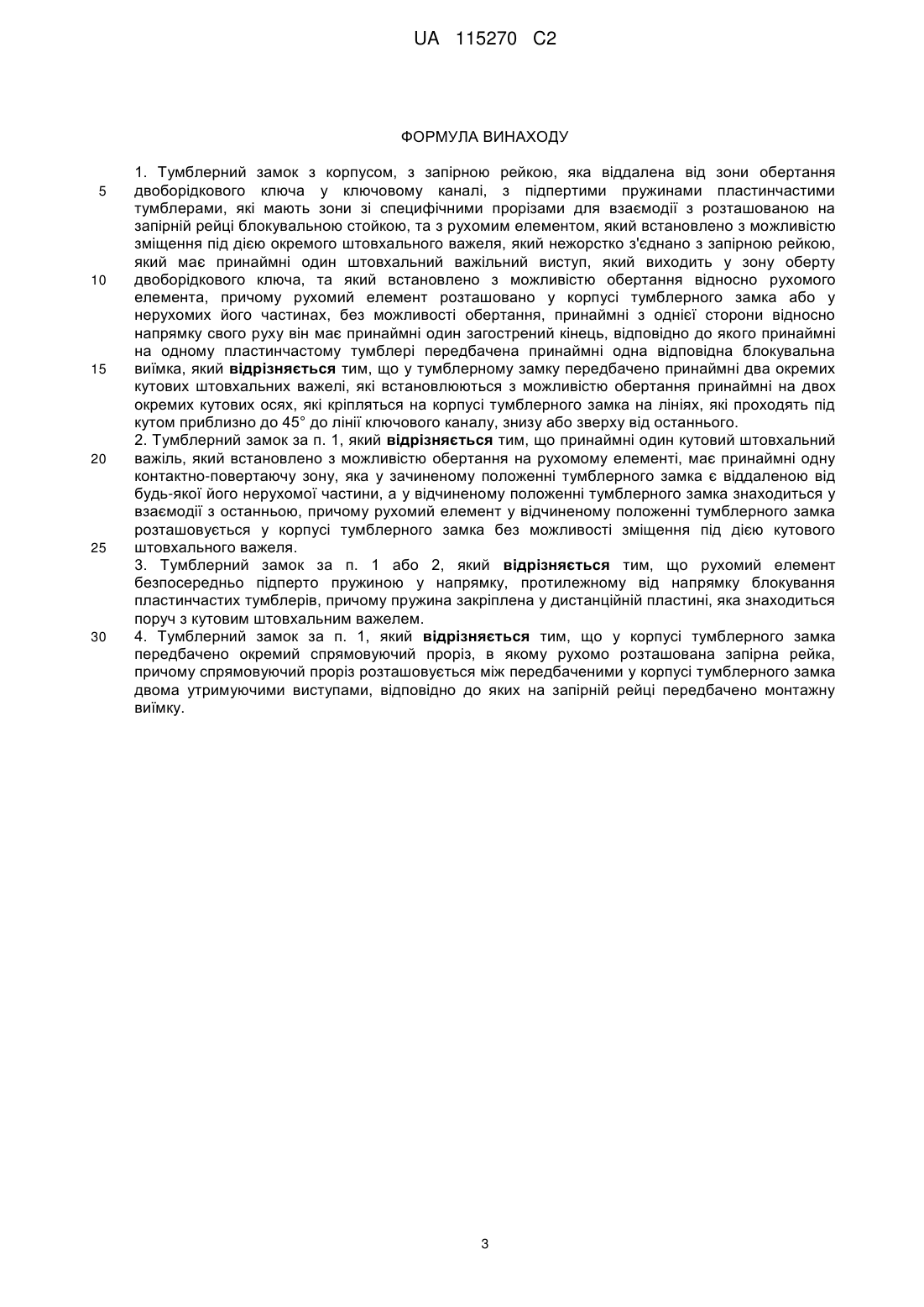

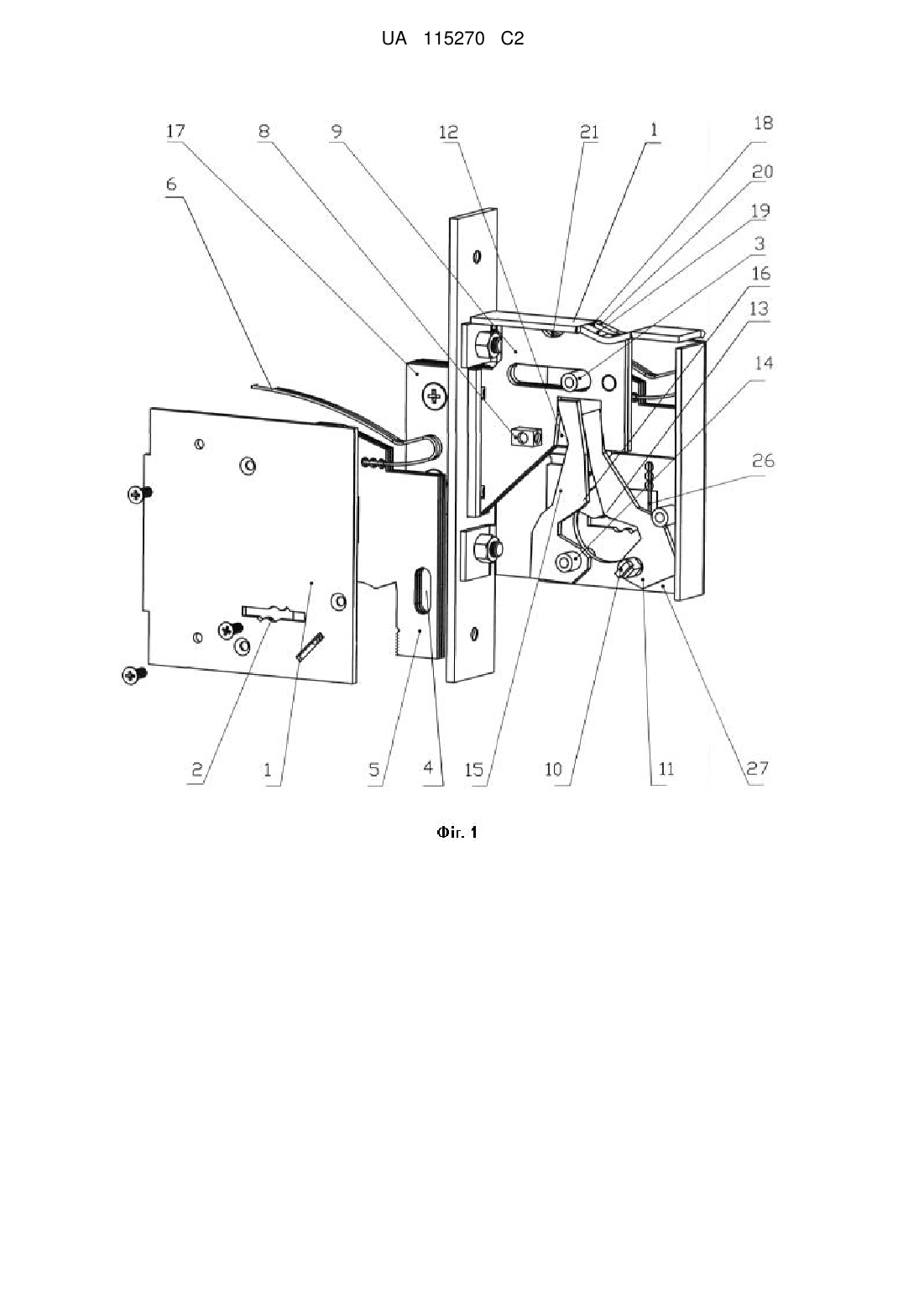

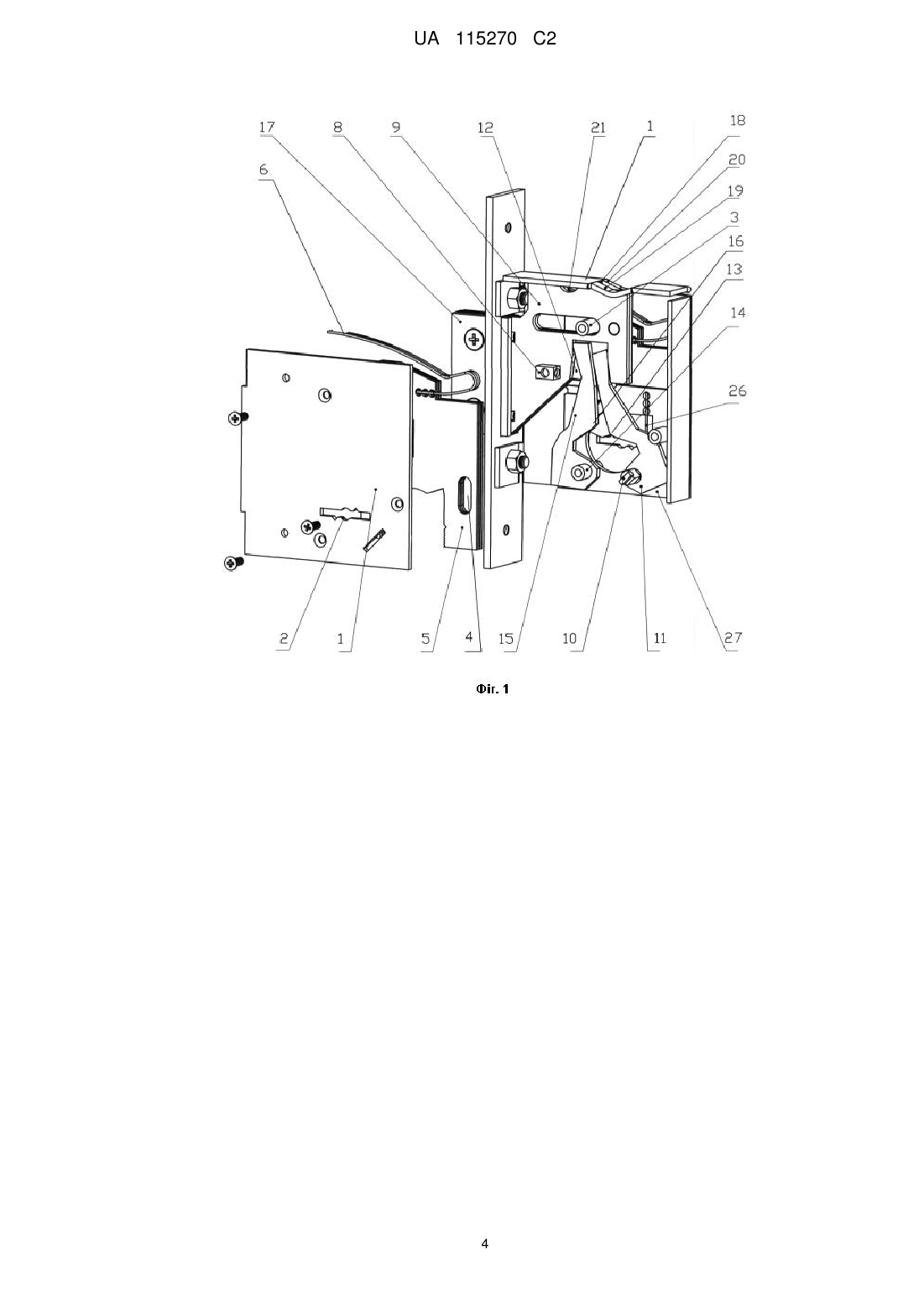

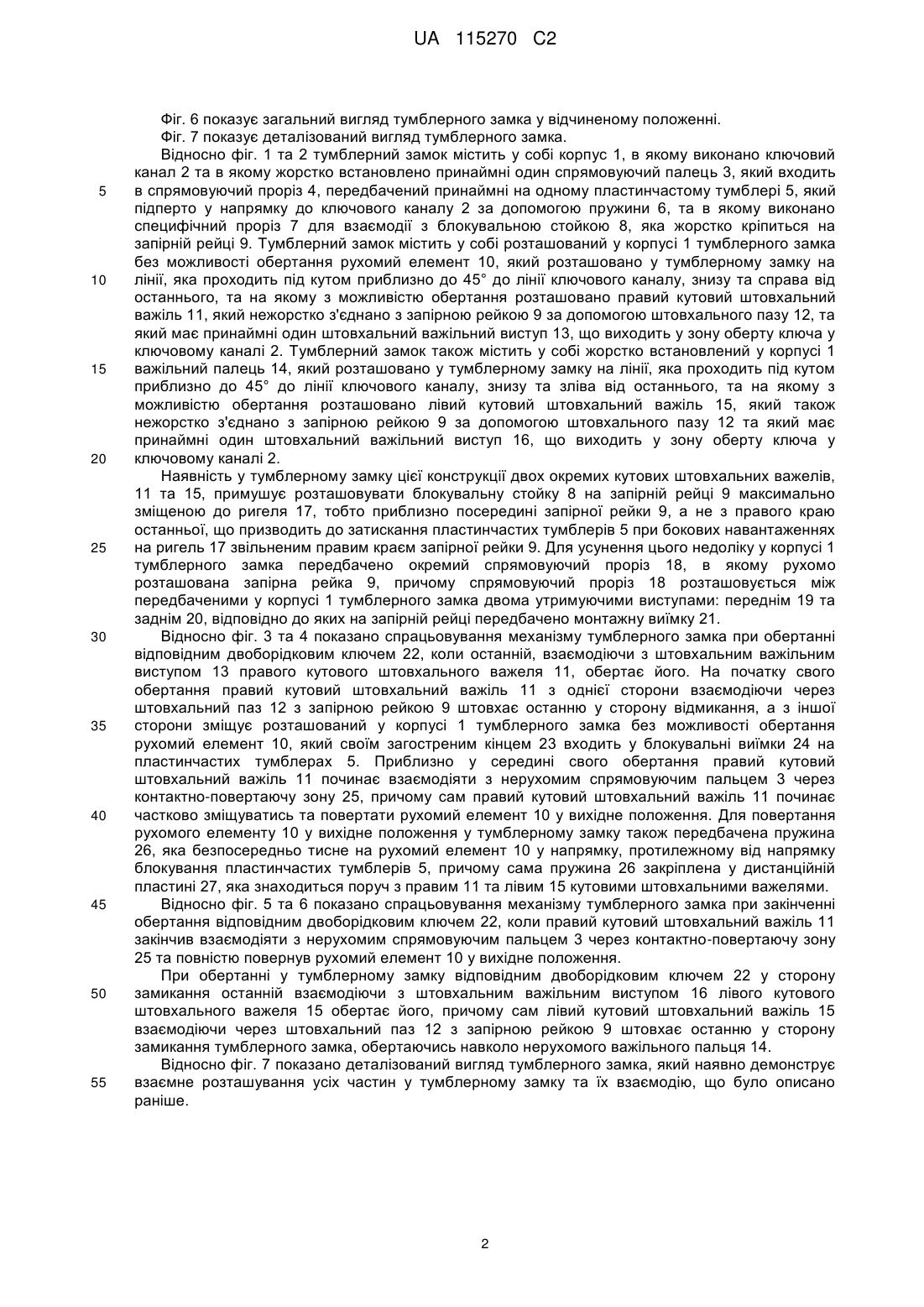

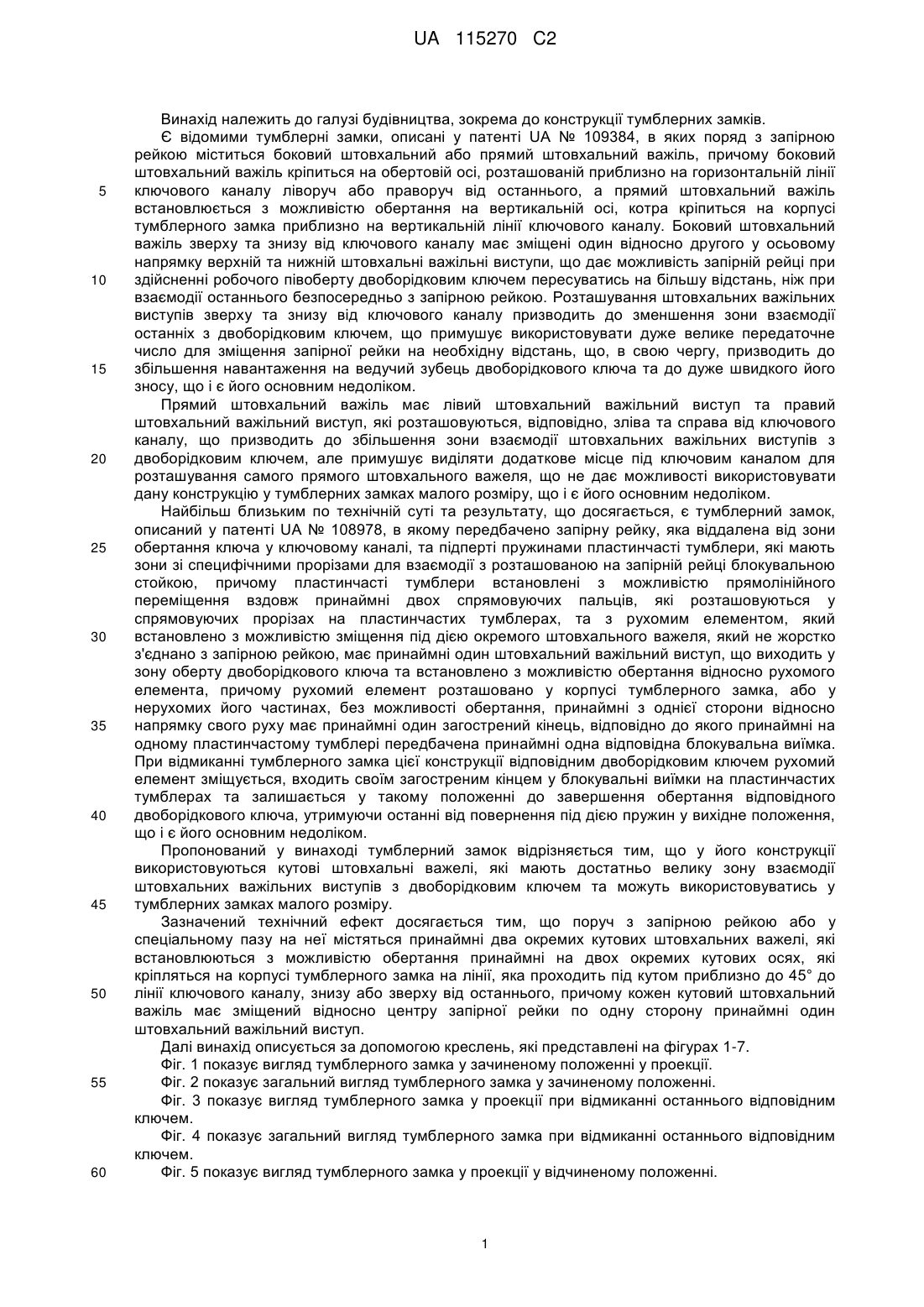

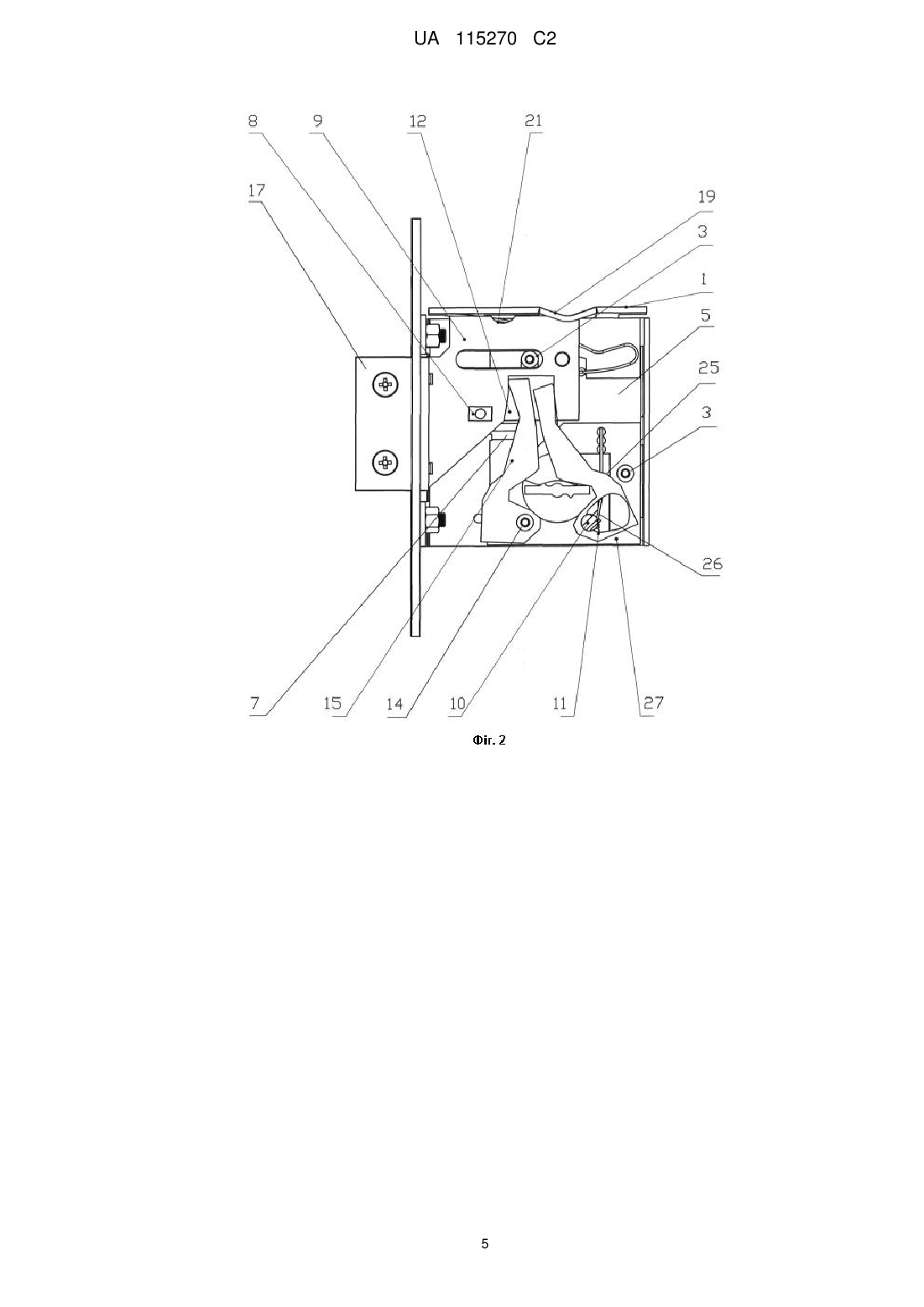

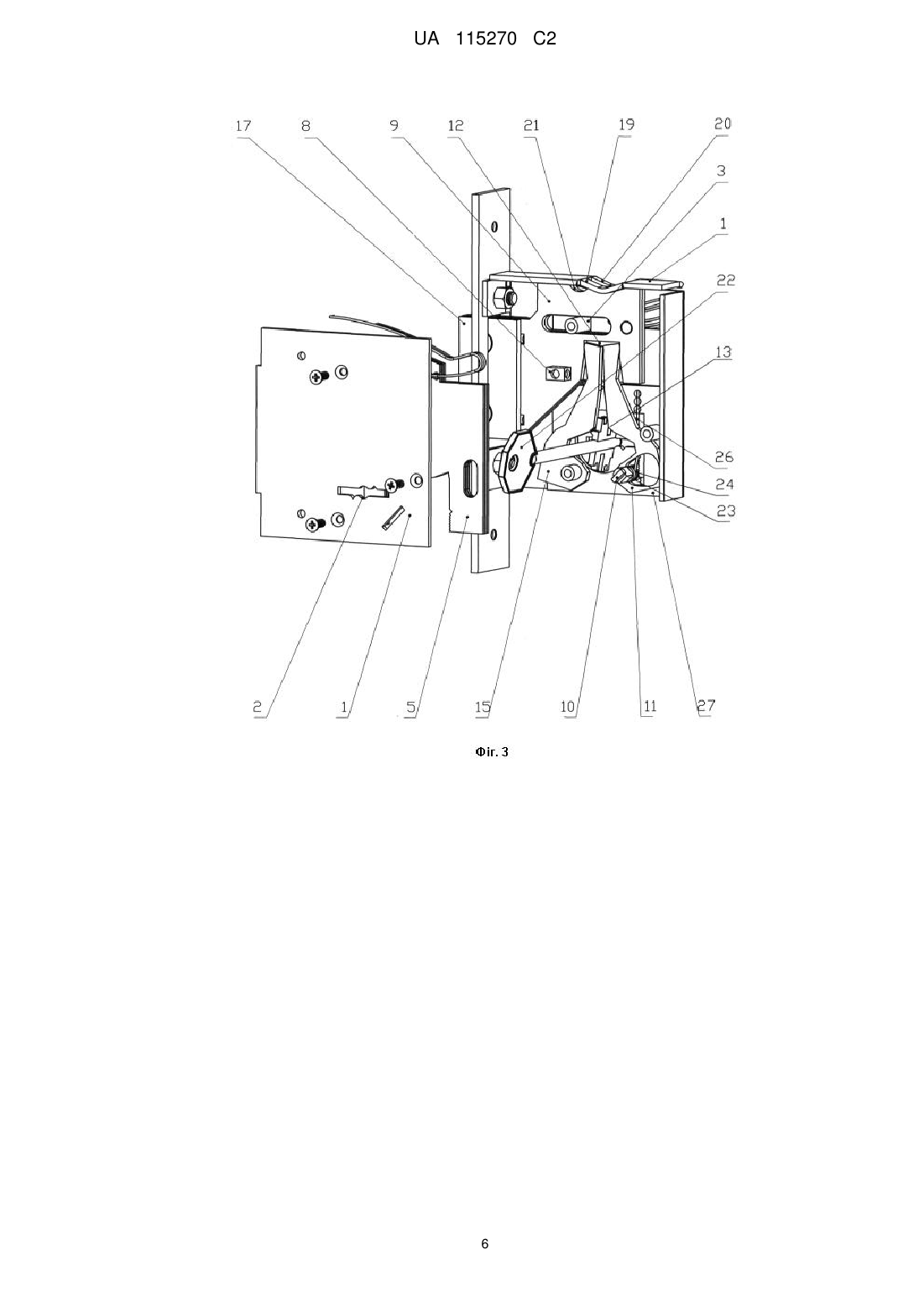

Реферат: Тумблерний замок з корпусом, з запірною рейкою, яка віддалена від зони обертання двоборідкового ключа у ключовому каналі, з підпертими пружинами пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стойкою, та з рухомим елементом, який встановлено з можливістю зміщення під дією окремого штовхального важеля, який нежорстко з'єднано з запірною рейкою, який має принаймні один штовхальний важільний виступ, що виходить у зону оберту двоборідкового ключа та який встановлено з можливістю обертання відносно рухомого елемента, причому рухомий елемент розташовано у корпусі замка або у нерухомих його частинах, без можливості обертання, принаймні з однієї сторони відносно напрямку свого руху він має принаймні один загострений кінець, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка. Для забезпечення можливості використання заявленої конструкції у тумблерних замках малого розміру у тумблерному замку передбачено принаймні два окремих кутових штовхальних важелі, які встановлюються з можливістю обертання принаймні на двох окремих кутових осях, які кріпляться на корпусі тумблерного замка на лініях, які проходять під кутом приблизно до 45° до лінії ключового каналу, знизу або зверху від останнього. UA 115270 C2 (12) UA 115270 C2 UA 115270 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва, зокрема до конструкції тумблерних замків. Є відомими тумблерні замки, описані у патенті UA № 109384, в яких поряд з запірною рейкою міститься боковий штовхальний або прямий штовхальний важіль, причому боковий штовхальний важіль кріпиться на обертовій осі, розташованій приблизно на горизонтальній лінії ключового каналу ліворуч або праворуч від останнього, а прямий штовхальний важіль встановлюється з можливістю обертання на вертикальній осі, котра кріпиться на корпусі тумблерного замка приблизно на вертикальній лінії ключового каналу. Боковий штовхальний важіль зверху та знизу від ключового каналу має зміщені один відносно другого у осьовому напрямку верхній та нижній штовхальні важільні виступи, що дає можливість запірній рейці при здійсненні робочого півоберту двоборідковим ключем пересуватись на більшу відстань, ніж при взаємодії останнього безпосередньо з запірною рейкою. Розташування штовхальних важільних виступів зверху та знизу від ключового каналу призводить до зменшення зони взаємодії останніх з двоборідковим ключем, що примушує використовувати дуже велике передаточне число для зміщення запірної рейки на необхідну відстань, що, в свою чергу, призводить до збільшення навантаження на ведучий зубець двоборідкового ключа та до дуже швидкого його зносу, що і є його основним недоліком. Прямий штовхальний важіль має лівий штовхальний важільний виступ та правий штовхальний важільний виступ, які розташовуються, відповідно, зліва та справа від ключового каналу, що призводить до збільшення зони взаємодії штовхальних важільних виступів з двоборідковим ключем, але примушує виділяти додаткове місце під ключовим каналом для розташування самого прямого штовхального важеля, що не дає можливості використовувати дану конструкцію у тумблерних замках малого розміру, що і є його основним недоліком. Найбільш близьким по технічній суті та результату, що досягається, є тумблерний замок, описаний у патенті UA № 108978, в якому передбачено запірну рейку, яка віддалена від зони обертання ключа у ключовому каналі, та підперті пружинами пластинчасті тумблери, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стойкою, причому пластинчасті тумблери встановлені з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, які розташовуються у спрямовуючих прорізах на пластинчастих тумблерах, та з рухомим елементом, який встановлено з можливістю зміщення під дією окремого штовхального важеля, який не жорстко з'єднано з запірною рейкою, має принаймні один штовхальний важільний виступ, що виходить у зону оберту двоборідкового ключа та встановлено з можливістю обертання відносно рухомого елемента, причому рухомий елемент розташовано у корпусі тумблерного замка, або у нерухомих його частинах, без можливості обертання, принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений кінець, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка. При відмиканні тумблерного замка цієї конструкції відповідним двоборідковим ключем рухомий елемент зміщується, входить своїм загостреним кінцем у блокувальні виїмки на пластинчастих тумблерах та залишається у такому положенні до завершення обертання відповідного двоборідкового ключа, утримуючи останні від повернення під дією пружин у вихідне положення, що і є його основним недоліком. Пропонований у винаході тумблерний замок відрізняється тим, що у його конструкції використовуються кутові штовхальні важелі, які мають достатньо велику зону взаємодії штовхальних важільних виступів з двоборідковим ключем та можуть використовуватись у тумблерних замках малого розміру. Зазначений технічний ефект досягається тим, що поруч з запірною рейкою або у спеціальному пазу на неї містяться принаймні два окремих кутових штовхальних важелі, які встановлюються з можливістю обертання принаймні на двох окремих кутових осях, які кріпляться на корпусі тумблерного замка на лінії, яка проходить під кутом приблизно до 45° до лінії ключового каналу, знизу або зверху від останнього, причому кожен кутовий штовхальний важіль має зміщений відносно центру запірної рейки по одну сторону принаймні один штовхальний важільний виступ. Далі винахід описується за допомогою креслень, які представлені на фігурах 1-7. Фіг. 1 показує вигляд тумблерного замка у зачиненому положенні у проекції. Фіг. 2 показує загальний вигляд тумблерного замка у зачиненому положенні. Фіг. 3 показує вигляд тумблерного замка у проекції при відмиканні останнього відповідним ключем. Фіг. 4 показує загальний вигляд тумблерного замка при відмиканні останнього відповідним ключем. Фіг. 5 показує вигляд тумблерного замка у проекції у відчиненому положенні. 1 UA 115270 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 6 показує загальний вигляд тумблерного замка у відчиненому положенні. Фіг. 7 показує деталізований вигляд тумблерного замка. Відносно фіг. 1 та 2 тумблерний замок містить у собі корпус 1, в якому виконано ключовий канал 2 та в якому жорстко встановлено принаймні один спрямовуючий палець 3, який входить в спрямовуючий проріз 4, передбачений принаймні на одному пластинчастому тумблері 5, який підперто у напрямку до ключового каналу 2 за допомогою пружини 6, та в якому виконано специфічний проріз 7 для взаємодії з блокувальною стойкою 8, яка жорстко кріпиться на запірній рейці 9. Тумблерний замок містить у собі розташований у корпусі 1 тумблерного замка без можливості обертання рухомий елемент 10, який розташовано у тумблерному замку на лінії, яка проходить під кутом приблизно до 45° до лінії ключового каналу, знизу та справа від останнього, та на якому з можливістю обертання розташовано правий кутовий штовхальний важіль 11, який нежорстко з'єднано з запірною рейкою 9 за допомогою штовхального пазу 12, та який має принаймні один штовхальний важільний виступ 13, що виходить у зону оберту ключа у ключовому каналі 2. Тумблерний замок також містить у собі жорстко встановлений у корпусі 1 важільний палець 14, який розташовано у тумблерному замку на лінії, яка проходить під кутом приблизно до 45° до лінії ключового каналу, знизу та зліва від останнього, та на якому з можливістю обертання розташовано лівий кутовий штовхальний важіль 15, який також нежорстко з'єднано з запірною рейкою 9 за допомогою штовхального пазу 12 та який має принаймні один штовхальний важільний виступ 16, що виходить у зону оберту ключа у ключовому каналі 2. Наявність у тумблерному замку цієї конструкції двох окремих кутових штовхальних важелів, 11 та 15, примушує розташовувати блокувальну стойку 8 на запірній рейці 9 максимально зміщеною до ригеля 17, тобто приблизно посередині запірної рейки 9, а не з правого краю останньої, що призводить до затискання пластинчастих тумблерів 5 при бокових навантаженнях на ригель 17 звільненим правим краєм запірної рейки 9. Для усунення цього недоліку у корпусі 1 тумблерного замка передбачено окремий спрямовуючий проріз 18, в якому рухомо розташована запірна рейка 9, причому спрямовуючий проріз 18 розташовується між передбаченими у корпусі 1 тумблерного замка двома утримуючими виступами: переднім 19 та заднім 20, відповідно до яких на запірній рейці передбачено монтажну виїмку 21. Відносно фіг. 3 та 4 показано спрацьовування механізму тумблерного замка при обертанні відповідним двоборідковим ключем 22, коли останній, взаємодіючи з штовхальним важільним виступом 13 правого кутового штовхального важеля 11, обертає його. На початку свого обертання правий кутовий штовхальний важіль 11 з однієї сторони взаємодіючи через штовхальний паз 12 з запірною рейкою 9 штовхає останню у сторону відмикання, а з іншої сторони зміщує розташований у корпусі 1 тумблерного замка без можливості обертання рухомий елемент 10, який своїм загостреним кінцем 23 входить у блокувальні виїмки 24 на пластинчастих тумблерах 5. Приблизно у середині свого обертання правий кутовий штовхальний важіль 11 починає взаємодіяти з нерухомим спрямовуючим пальцем 3 через контактно-повертаючу зону 25, причому сам правий кутовий штовхальний важіль 11 починає частково зміщуватись та повертати рухомий елемент 10 у вихідне положення. Для повертання рухомого елементу 10 у вихідне положення у тумблерному замку також передбачена пружина 26, яка безпосередньо тисне на рухомий елемент 10 у напрямку, протилежному від напрямку блокування пластинчастих тумблерів 5, причому сама пружина 26 закріплена у дистанційній пластині 27, яка знаходиться поруч з правим 11 та лівим 15 кутовими штовхальними важелями. Відносно фіг. 5 та 6 показано спрацьовування механізму тумблерного замка при закінченні обертання відповідним двоборідковим ключем 22, коли правий кутовий штовхальний важіль 11 закінчив взаємодіяти з нерухомим спрямовуючим пальцем 3 через контактно-повертаючу зону 25 та повністю повернув рухомий елемент 10 у вихідне положення. При обертанні у тумблерному замку відповідним двоборідковим ключем 22 у сторону замикання останній взаємодіючи з штовхальним важільним виступом 16 лівого кутового штовхального важеля 15 обертає його, причому сам лівий кутовий штовхальний важіль 15 взаємодіючи через штовхальний паз 12 з запірною рейкою 9 штовхає останню у сторону замикання тумблерного замка, обертаючись навколо нерухомого важільного пальця 14. Відносно фіг. 7 показано деталізований вигляд тумблерного замка, який наявно демонструє взаємне розташування усіх частин у тумблерному замку та їх взаємодію, що було описано раніше. 2 UA 115270 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Тумблерний замок з корпусом, з запірною рейкою, яка віддалена від зони обертання двоборідкового ключа у ключовому каналі, з підпертими пружинами пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стойкою, та з рухомим елементом, який встановлено з можливістю зміщення під дією окремого штовхального важеля, який нежорстко з'єднано з запірною рейкою, який має принаймні один штовхальний важільний виступ, який виходить у зону оберту двоборідкового ключа, та який встановлено з можливістю обертання відносно рухомого елемента, причому рухомий елемент розташовано у корпусі тумблерного замка або у нерухомих його частинах, без можливості обертання, принаймні з однієї сторони відносно напрямку свого руху він має принаймні один загострений кінець, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка, який відрізняється тим, що у тумблерному замку передбачено принаймні два окремих кутових штовхальних важелі, які встановлюються з можливістю обертання принаймні на двох окремих кутових осях, які кріпляться на корпусі тумблерного замка на лініях, які проходять під кутом приблизно до 45° до лінії ключового каналу, знизу або зверху від останнього. 2. Тумблерний замок за п. 1, який відрізняється тим, що принаймні один кутовий штовхальний важіль, який встановлено з можливістю обертання на рухомому елементі, має принаймні одну контактно-повертаючу зону, яка у зачиненому положенні тумблерного замка є віддаленою від будь-якої його нерухомої частини, а у відчиненому положенні тумблерного замка знаходиться у взаємодії з останньою, причому рухомий елемент у відчиненому положенні тумблерного замка розташовується у корпусі тумблерного замка без можливості зміщення під дією кутового штовхального важеля. 3. Тумблерний замок за п. 1 або 2, який відрізняється тим, що рухомий елемент безпосередньо підперто пружиною у напрямку, протилежному від напрямку блокування пластинчастих тумблерів, причому пружина закріплена у дистанційній пластині, яка знаходиться поруч з кутовим штовхальним важелем. 4. Тумблерний замок за п. 1, який відрізняється тим, що у корпусі тумблерного замка передбачено окремий спрямовуючий проріз, в якому рухомо розташована запірна рейка, причому спрямовуючий проріз розташовується між передбаченими у корпусі тумблерного замка двома утримуючими виступами, відповідно до яких на запірній рейці передбачено монтажну виїмку. 3 UA 115270 C2 4 UA 115270 C2 5 UA 115270 C2 6 UA 115270 C2 7 UA 115270 C2 8 UA 115270 C2 9 UA 115270 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
