Протизламний тумблерний замок

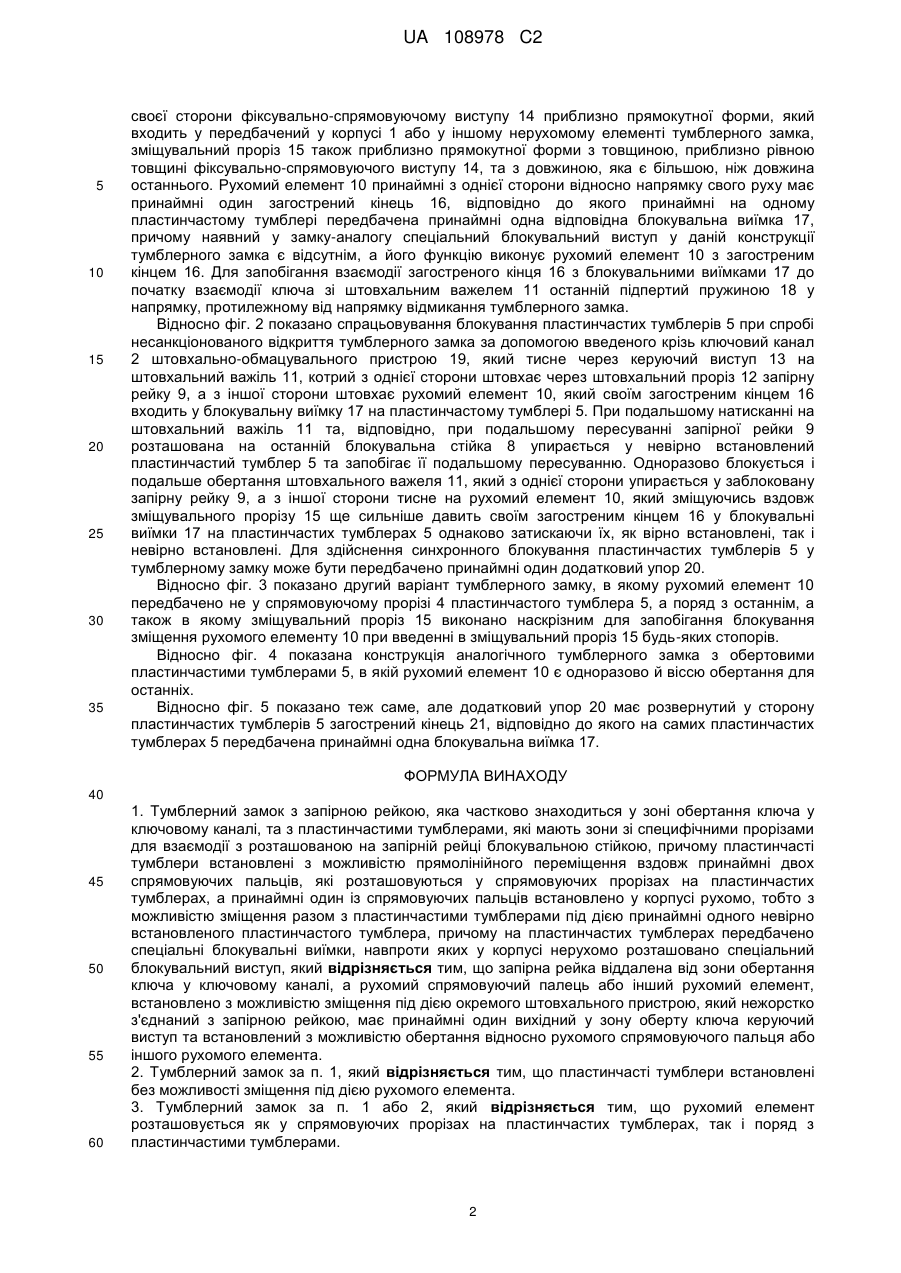

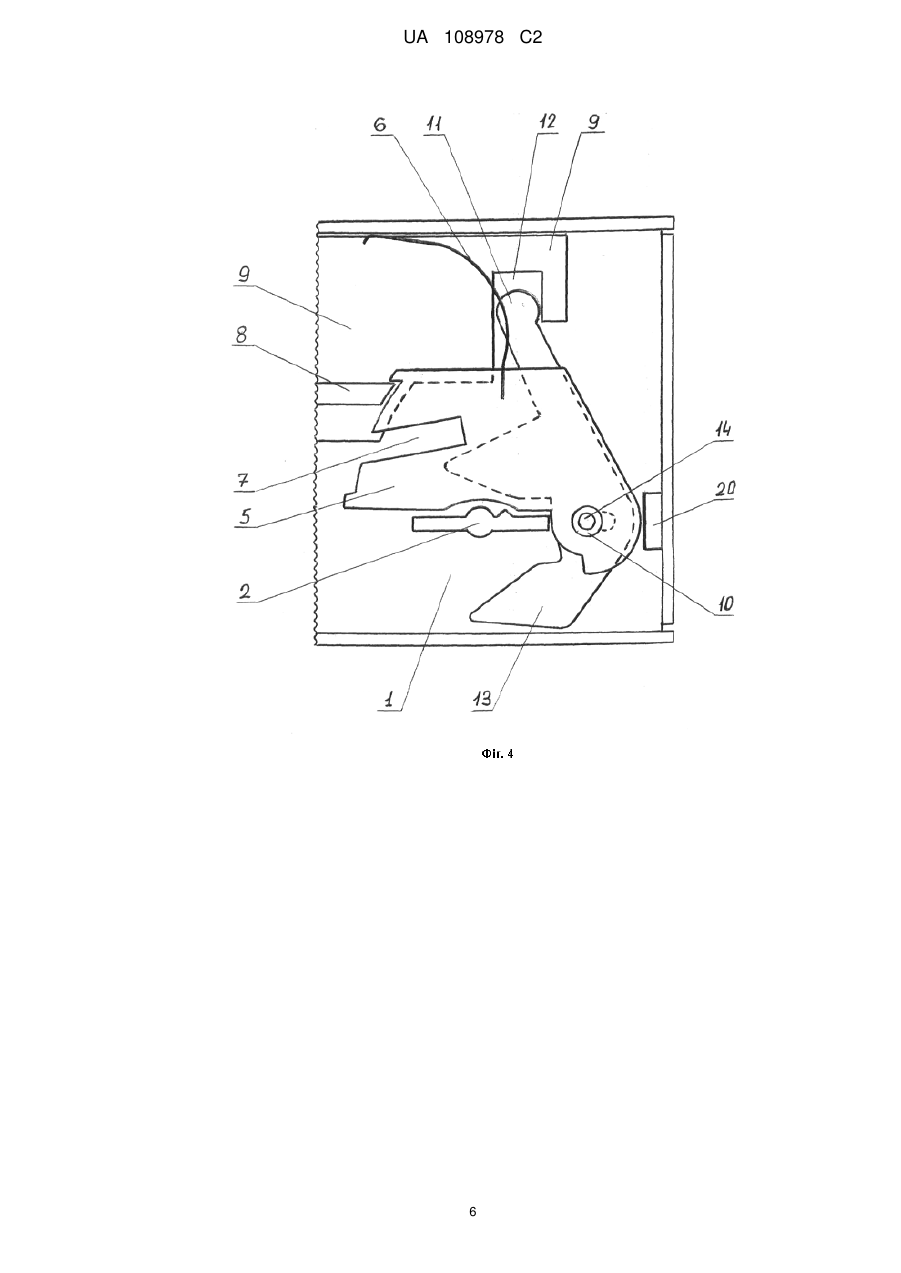

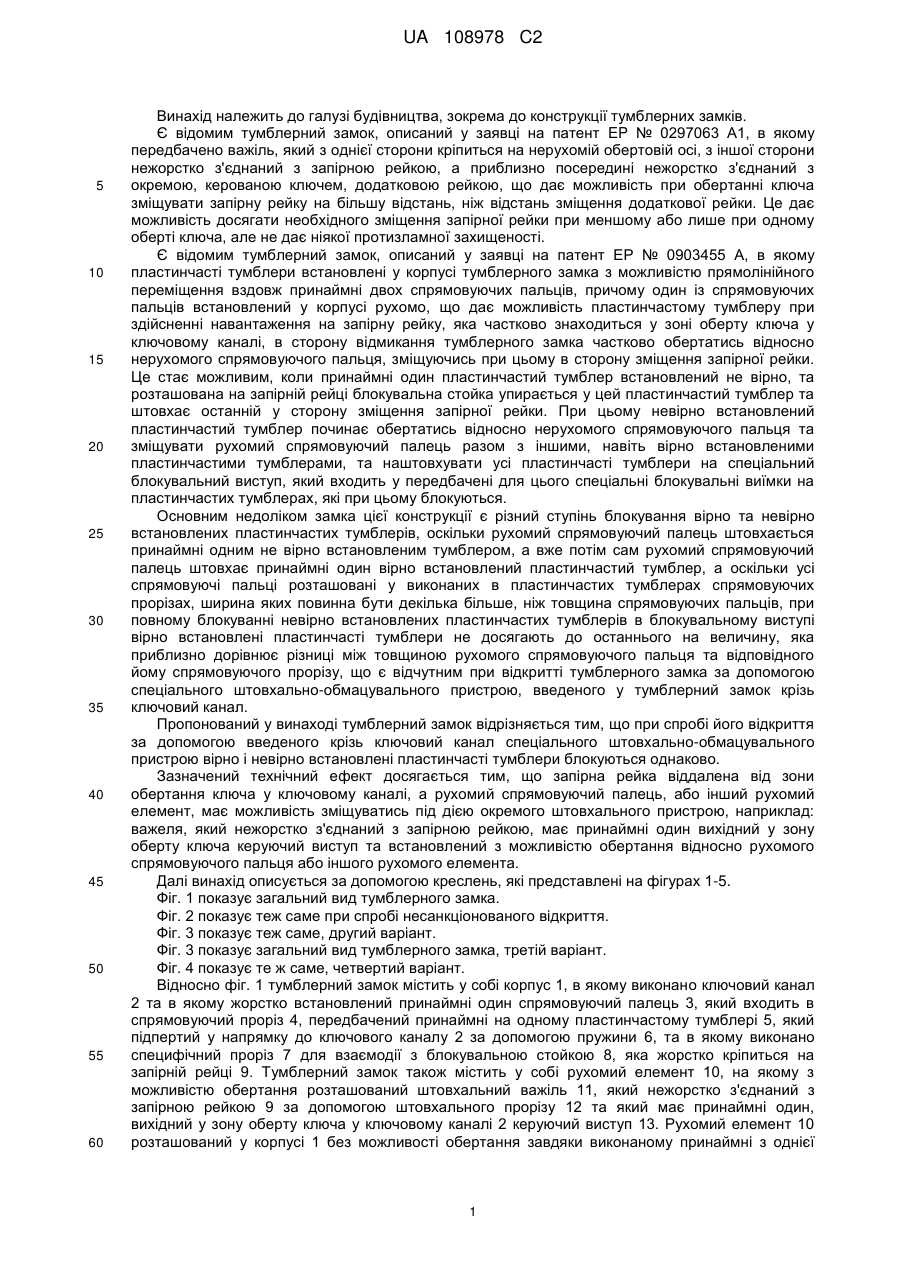

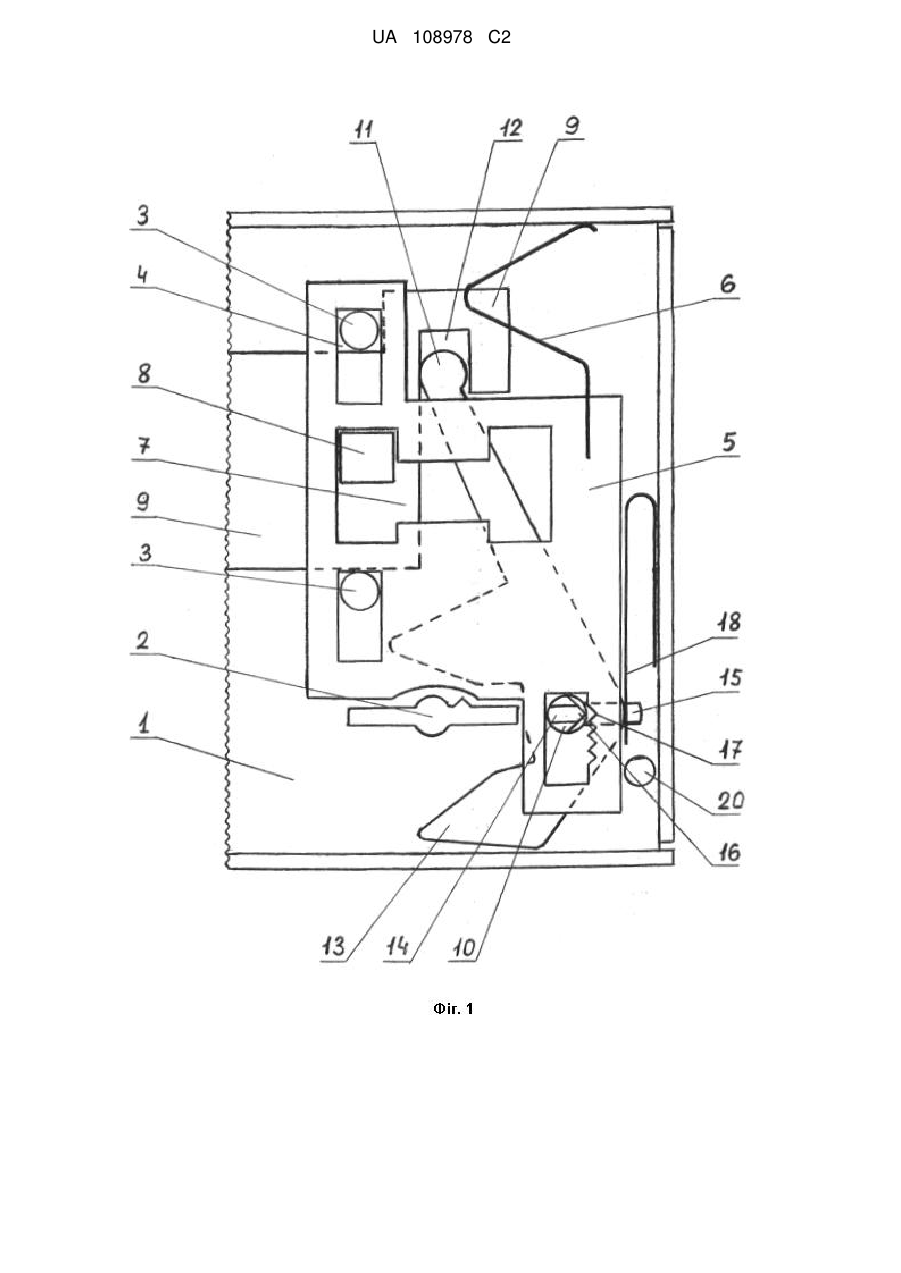

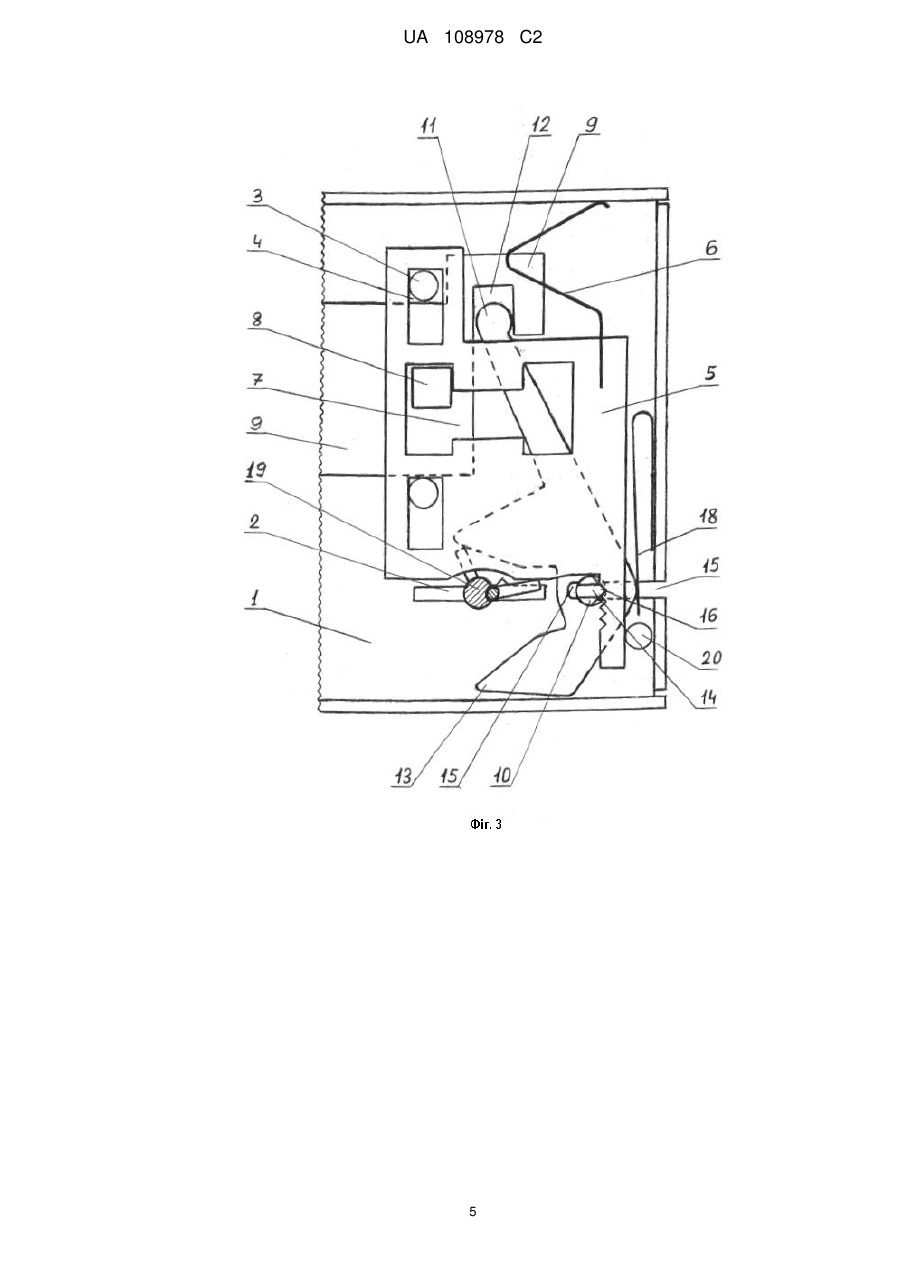

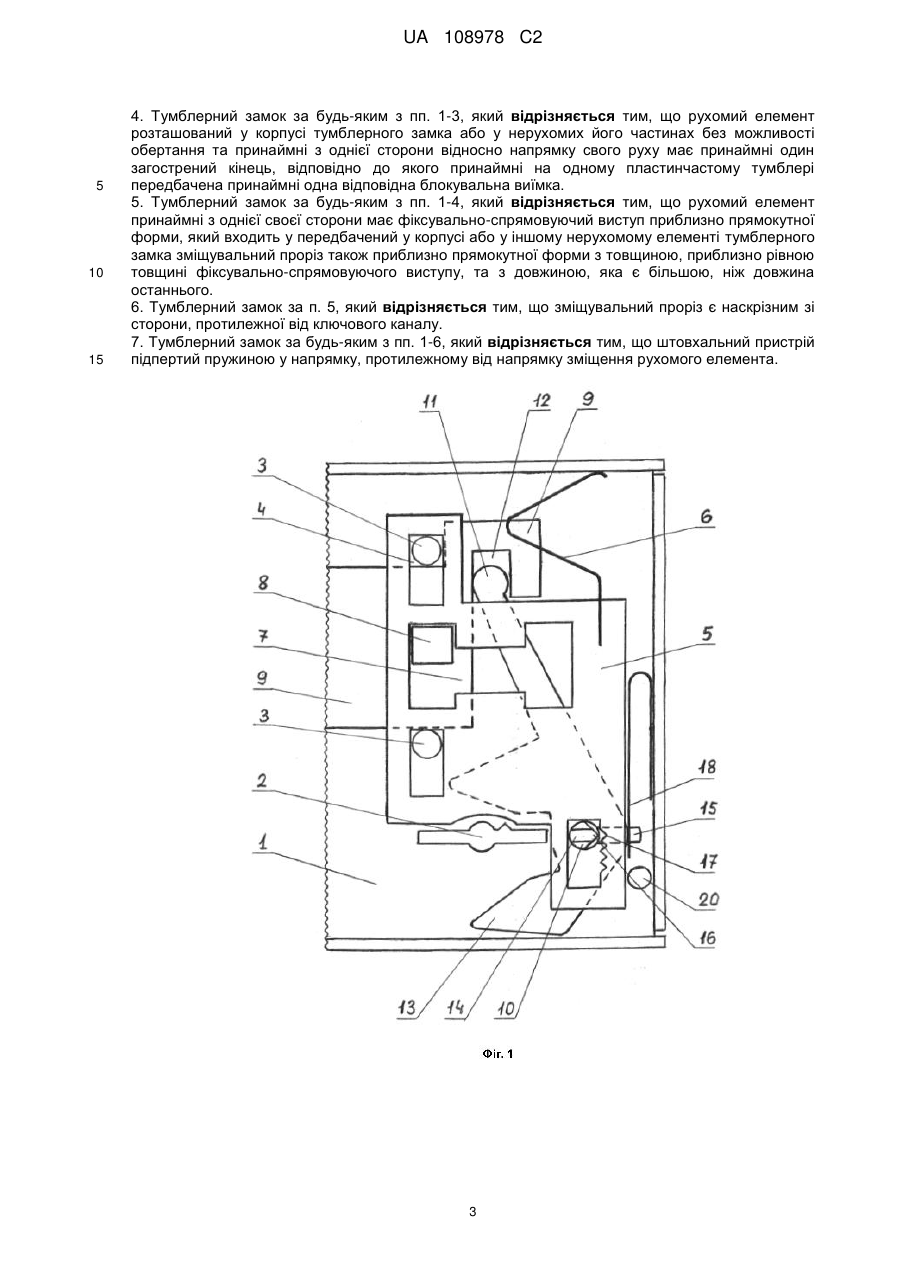

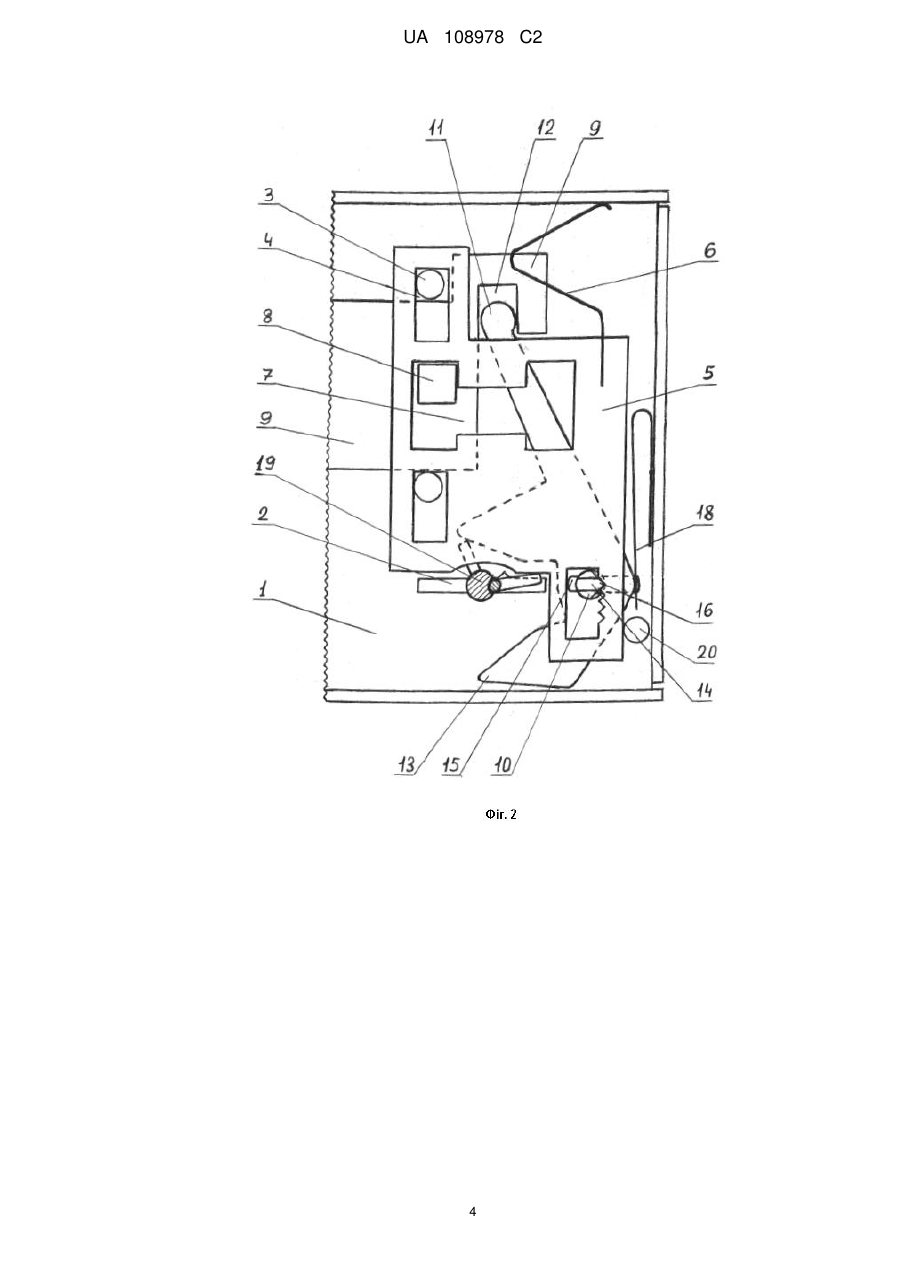

Реферат: Тумблерний замок з запірною рейкою, яка частково знаходиться у зоні обертання ключа у ключовому каналі, та з пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, причому пластинчасті тумблери встановлені з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, які розташовуються у спрямовуючих прорізах на пластинчастих тумблерах, а принаймні один із спрямовуючих пальців встановлено у корпусі рухомо, тобто з можливістю зміщення разом з пластинчастими тумблерами під дією принаймні одного невірно встановленого пластинчастого тумблера, причому на пластинчастих тумблерах передбачено спеціальні блокувальні виїмки, навпроти яких у корпусі нерухомо розташовано спеціальний блокувальний виступ. Для забезпечення однакового блокування вірно та невірно встановлених пластинчастих тумблерів при спробі відкриття замка запірна рейка віддалена від зони обертання ключа у ключовому каналі а рухомий спрямовуючий палець або інший рухомий елемент встановлено з можливістю зміщення під дією окремого штовхального пристрою, який нежорстко з'єднаний з запірною рейкою, має принаймні один вихідний у зону оберту ключа керуючий виступ та встановлений з можливістю обертання відносно рухомого спрямовуючого пальця, або іншого рухомого елемента. UA 108978 C2 (12) UA 108978 C2 UA 108978 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва, зокрема до конструкції тумблерних замків. Є відомим тумблерний замок, описаний у заявці на патент EP № 0297063 А1, в якому передбачено важіль, який з однієї сторони кріпиться на нерухомій обертовій осі, з іншої сторони нежорстко з'єднаний з запірною рейкою, а приблизно посередині нежорстко з'єднаний з окремою, керованою ключем, додатковою рейкою, що дає можливість при обертанні ключа зміщувати запірну рейку на більшу відстань, ніж відстань зміщення додаткової рейки. Це дає можливість досягати необхідного зміщення запірної рейки при меншому або лише при одному оберті ключа, але не дає ніякої протизламної захищеності. Є відомим тумблерний замок, описаний у заявці на патент ЕР № 0903455 А, в якому пластинчасті тумблери встановлені у корпусі тумблерного замка з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, причому один із спрямовуючих пальців встановлений у корпусі рухомо, що дає можливість пластинчастому тумблеру при здійсненні навантаження на запірну рейку, яка частково знаходиться у зоні оберту ключа у ключовому каналі, в сторону відмикання тумблерного замка частково обертатись відносно нерухомого спрямовуючого пальця, зміщуючись при цьому в сторону зміщення запірної рейки. Це стає можливим, коли принаймні один пластинчастий тумблер встановлений не вірно, та розташована на запірній рейці блокувальна стойка упирається у цей пластинчастий тумблер та штовхає останній у сторону зміщення запірної рейки. При цьому невірно встановлений пластинчастий тумблер починає обертатись відносно нерухомого спрямовуючого пальця та зміщувати рухомий спрямовуючий палець разом з іншими, навіть вірно встановленими пластинчастими тумблерами, та наштовхувати усі пластинчасті тумблери на спеціальний блокувальний виступ, який входить у передбачені для цього спеціальні блокувальні виїмки на пластинчастих тумблерах, які при цьому блокуються. Основним недоліком замка цієї конструкції є різний ступінь блокування вірно та невірно встановлених пластинчастих тумблерів, оскільки рухомий спрямовуючий палець штовхається принаймні одним не вірно встановленим тумблером, а вже потім сам рухомий спрямовуючий палець штовхає принаймні один вірно встановлений пластинчастий тумблер, а оскільки усі спрямовуючі пальці розташовані у виконаних в пластинчастих тумблерах спрямовуючих прорізах, ширина яких повинна бути декілька більше, ніж товщина спрямовуючих пальців, при повному блокуванні невірно встановлених пластинчастих тумблерів в блокувальному виступі вірно встановлені пластинчасті тумблери не досягають до останнього на величину, яка приблизно дорівнює різниці між товщиною рухомого спрямовуючого пальця та відповідного йому спрямовуючого прорізу, що є відчутним при відкритті тумблерного замка за допомогою спеціального штовхально-обмацувального пристрою, введеного у тумблерний замок крізь ключовий канал. Пропонований у винаході тумблерний замок відрізняється тим, що при спробі його відкриття за допомогою введеного крізь ключовий канал спеціального штовхально-обмацувального пристрою вірно і невірно встановлені пластинчасті тумблери блокуються однаково. Зазначений технічний ефект досягається тим, що запірна рейка віддалена від зони обертання ключа у ключовому каналі, а рухомий спрямовуючий палець, або інший рухомий елемент, має можливість зміщуватись під дією окремого штовхального пристрою, наприклад: важеля, який нежорстко з'єднаний з запірною рейкою, має принаймні один вихідний у зону оберту ключа керуючий виступ та встановлений з можливістю обертання відносно рухомого спрямовуючого пальця або іншого рухомого елемента. Далі винахід описується за допомогою креслень, які представлені на фігурах 1-5. Фіг. 1 показує загальний вид тумблерного замка. Фіг. 2 показує теж саме при спробі несанкціонованого відкриття. Фіг. 3 показує теж саме, другий варіант. Фіг. 3 показує загальний вид тумблерного замка, третій варіант. Фіг. 4 показує те ж саме, четвертий варіант. Відносно фіг. 1 тумблерний замок містить у собі корпус 1, в якому виконано ключовий канал 2 та в якому жорстко встановлений принаймні один спрямовуючий палець 3, який входить в спрямовуючий проріз 4, передбачений принаймні на одному пластинчастому тумблері 5, який підпертий у напрямку до ключового каналу 2 за допомогою пружини 6, та в якому виконано специфічний проріз 7 для взаємодії з блокувальною стойкою 8, яка жорстко кріпиться на запірній рейці 9. Тумблерний замок також містить у собі рухомий елемент 10, на якому з можливістю обертання розташований штовхальний важіль 11, який нежорстко з'єднаний з запірною рейкою 9 за допомогою штовхального прорізу 12 та який має принаймні один, вихідний у зону оберту ключа у ключовому каналі 2 керуючий виступ 13. Рухомий елемент 10 розташований у корпусі 1 без можливості обертання завдяки виконаному принаймні з однієї 1 UA 108978 C2 5 10 15 20 25 30 35 своєї сторони фіксувально-спрямовуючому виступу 14 приблизно прямокутної форми, який входить у передбачений у корпусі 1 або у іншому нерухомому елементі тумблерного замка, зміщувальний проріз 15 також приблизно прямокутної форми з товщиною, приблизно рівною товщині фіксувально-спрямовуючого виступу 14, та з довжиною, яка є більшою, ніж довжина останнього. Рухомий елемент 10 принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений кінець 16, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка 17, причому наявний у замку-аналогу спеціальний блокувальний виступ у даній конструкції тумблерного замка є відсутнім, а його функцію виконує рухомий елемент 10 з загостреним кінцем 16. Для запобігання взаємодії загостреного кінця 16 з блокувальними виїмками 17 до початку взаємодії ключа зі штовхальним важелем 11 останній підпертий пружиною 18 у напрямку, протилежному від напрямку відмикання тумблерного замка. Відносно фіг. 2 показано спрацьовування блокування пластинчастих тумблерів 5 при спробі несанкціонованого відкриття тумблерного замка за допомогою введеного крізь ключовий канал 2 штовхально-обмацувального пристрою 19, який тисне через керуючий виступ 13 на штовхальний важіль 11, котрий з однієї сторони штовхає через штовхальний проріз 12 запірну рейку 9, а з іншої сторони штовхає рухомий елемент 10, який своїм загостреним кінцем 16 входить у блокувальну виїмку 17 на пластинчастому тумблері 5. При подальшому натисканні на штовхальний важіль 11 та, відповідно, при подальшому пересуванні запірної рейки 9 розташована на останній блокувальна стійка 8 упирається у невірно встановлений пластинчастий тумблер 5 та запобігає її подальшому пересуванню. Одноразово блокується і подальше обертання штовхального важеля 11, який з однієї сторони упирається у заблоковану запірну рейку 9, а з іншої сторони тисне на рухомий елемент 10, який зміщуючись вздовж зміщувального прорізу 15 ще сильніше давить своїм загостреним кінцем 16 у блокувальні виїмки 17 на пластинчастих тумблерах 5 однаково затискаючи їх, як вірно встановлені, так і невірно встановлені. Для здійснення синхронного блокування пластинчастих тумблерів 5 у тумблерному замку може бути передбачено принаймні один додатковий упор 20. Відносно фіг. 3 показано другий варіант тумблерного замку, в якому рухомий елемент 10 передбачено не у спрямовуючому прорізі 4 пластинчастого тумблера 5, а поряд з останнім, а також в якому зміщувальний проріз 15 виконано наскрізним для запобігання блокування зміщення рухомого елементу 10 при введенні в зміщувальний проріз 15 будь-яких стопорів. Відносно фіг. 4 показана конструкція аналогічного тумблерного замка з обертовими пластинчастими тумблерами 5, в якій рухомий елемент 10 є одноразово й віссю обертання для останніх. Відносно фіг. 5 показано теж саме, але додатковий упор 20 має розвернутий у сторону пластинчастих тумблерів 5 загострений кінець 21, відповідно до якого на самих пластинчастих тумблерах 5 передбачена принаймні одна блокувальна виїмка 17. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Тумблерний замок з запірною рейкою, яка частково знаходиться у зоні обертання ключа у ключовому каналі, та з пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, причому пластинчасті тумблери встановлені з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, які розташовуються у спрямовуючих прорізах на пластинчастих тумблерах, а принаймні один із спрямовуючих пальців встановлено у корпусі рухомо, тобто з можливістю зміщення разом з пластинчастими тумблерами під дією принаймні одного невірно встановленого пластинчастого тумблера, причому на пластинчастих тумблерах передбачено спеціальні блокувальні виїмки, навпроти яких у корпусі нерухомо розташовано спеціальний блокувальний виступ, який відрізняється тим, що запірна рейка віддалена від зони обертання ключа у ключовому каналі, а рухомий спрямовуючий палець або інший рухомий елемент, встановлено з можливістю зміщення під дією окремого штовхального пристрою, який нежорстко з'єднаний з запірною рейкою, має принаймні один вихідний у зону оберту ключа керуючий виступ та встановлений з можливістю обертання відносно рухомого спрямовуючого пальця або іншого рухомого елемента. 2. Тумблерний замок за п. 1, який відрізняється тим, що пластинчасті тумблери встановлені без можливості зміщення під дією рухомого елемента. 3. Тумблерний замок за п. 1 або 2, який відрізняється тим, що рухомий елемент розташовується як у спрямовуючих прорізах на пластинчастих тумблерах, так і поряд з пластинчастими тумблерами. 2 UA 108978 C2 5 10 15 4. Тумблерний замок за будь-яким з пп. 1-3, який відрізняється тим, що рухомий елемент розташований у корпусі тумблерного замка або у нерухомих його частинах без можливості обертання та принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений кінець, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка. 5. Тумблерний замок за будь-яким з пп. 1-4, який відрізняється тим, що рухомий елемент принаймні з однієї своєї сторони має фіксувально-спрямовуючий виступ приблизно прямокутної форми, який входить у передбачений у корпусі або у іншому нерухомому елементі тумблерного замка зміщувальний проріз також приблизно прямокутної форми з товщиною, приблизно рівною товщині фіксувально-спрямовуючого виступу, та з довжиною, яка є більшою, ніж довжина останнього. 6. Тумблерний замок за п. 5, який відрізняється тим, що зміщувальний проріз є наскрізним зі сторони, протилежної від ключового каналу. 7. Тумблерний замок за будь-яким з пп. 1-6, який відрізняється тим, що штовхальний пристрій підпертий пружиною у напрямку, протилежному від напрямку зміщення рухомого елемента. 3 UA 108978 C2 4 UA 108978 C2 5 UA 108978 C2 6 UA 108978 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
