Протизламний тумблерний замок

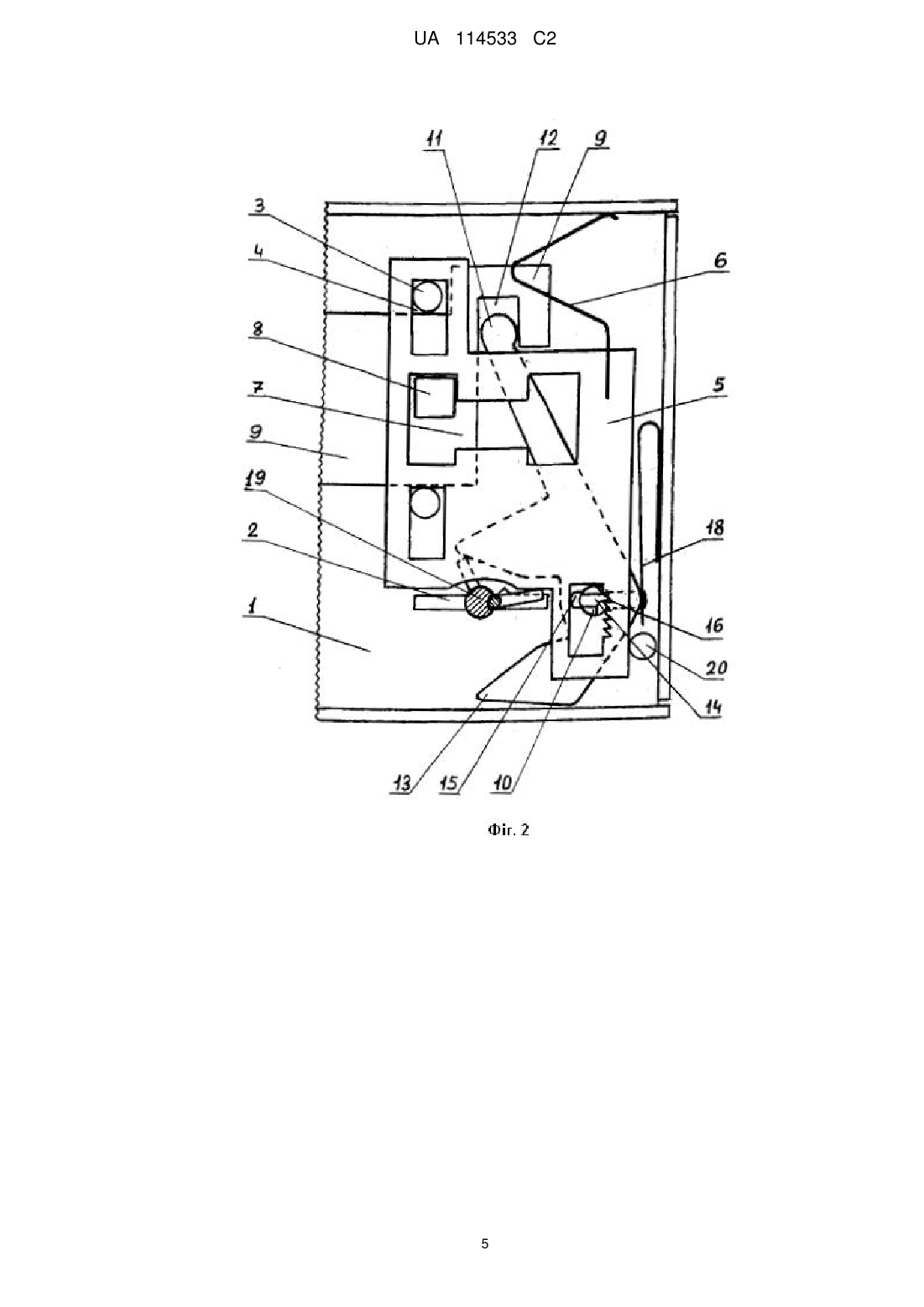

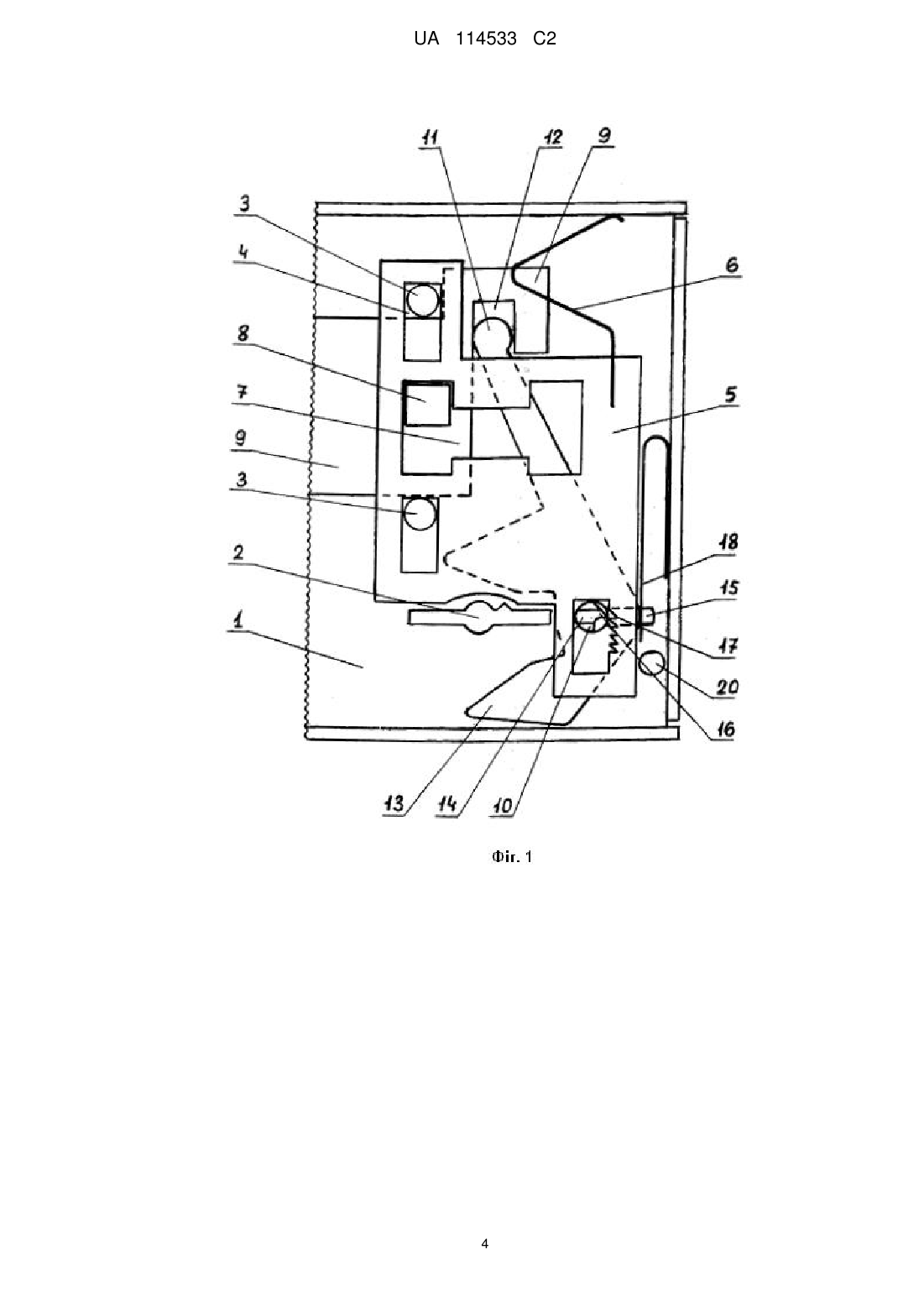

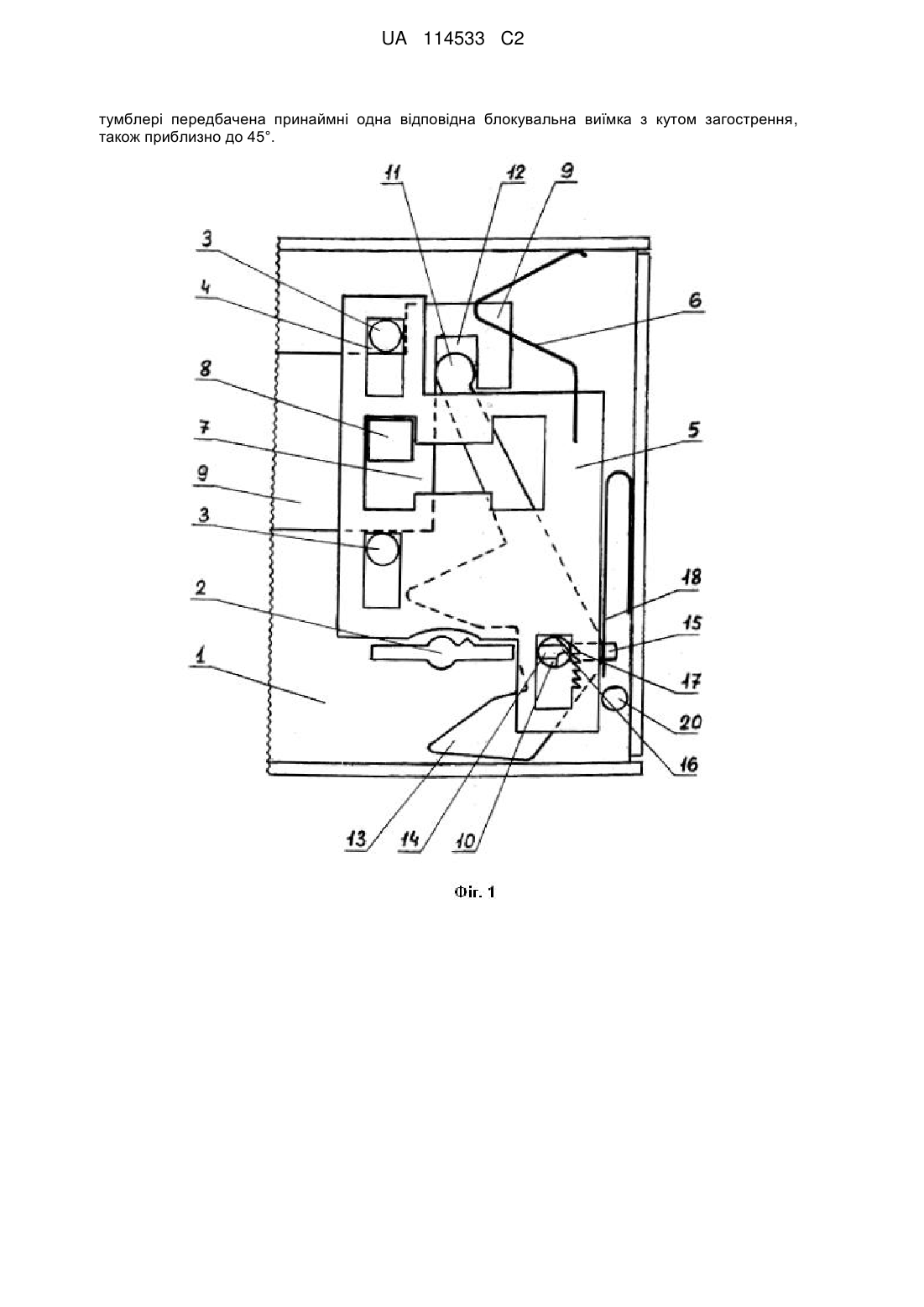

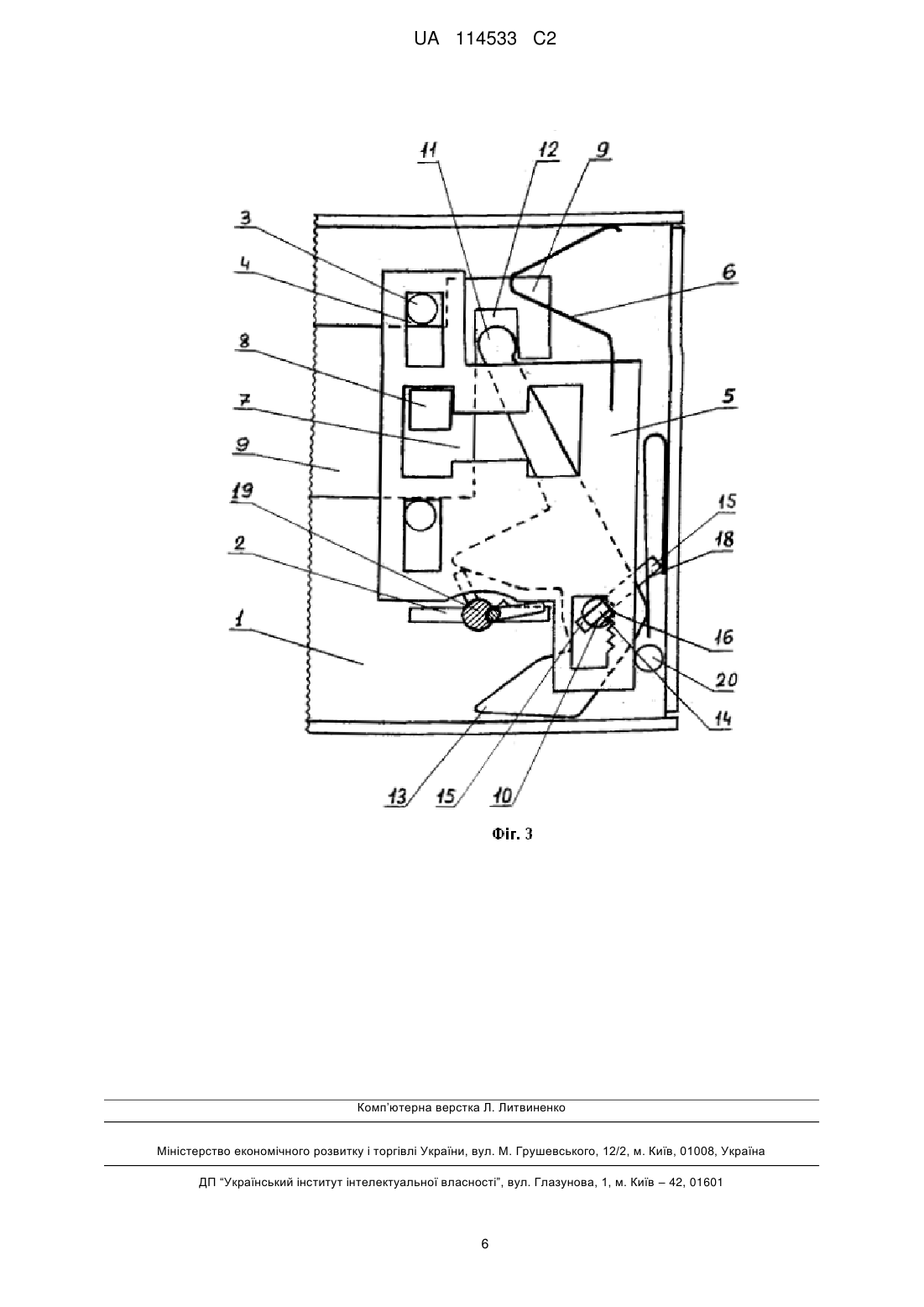

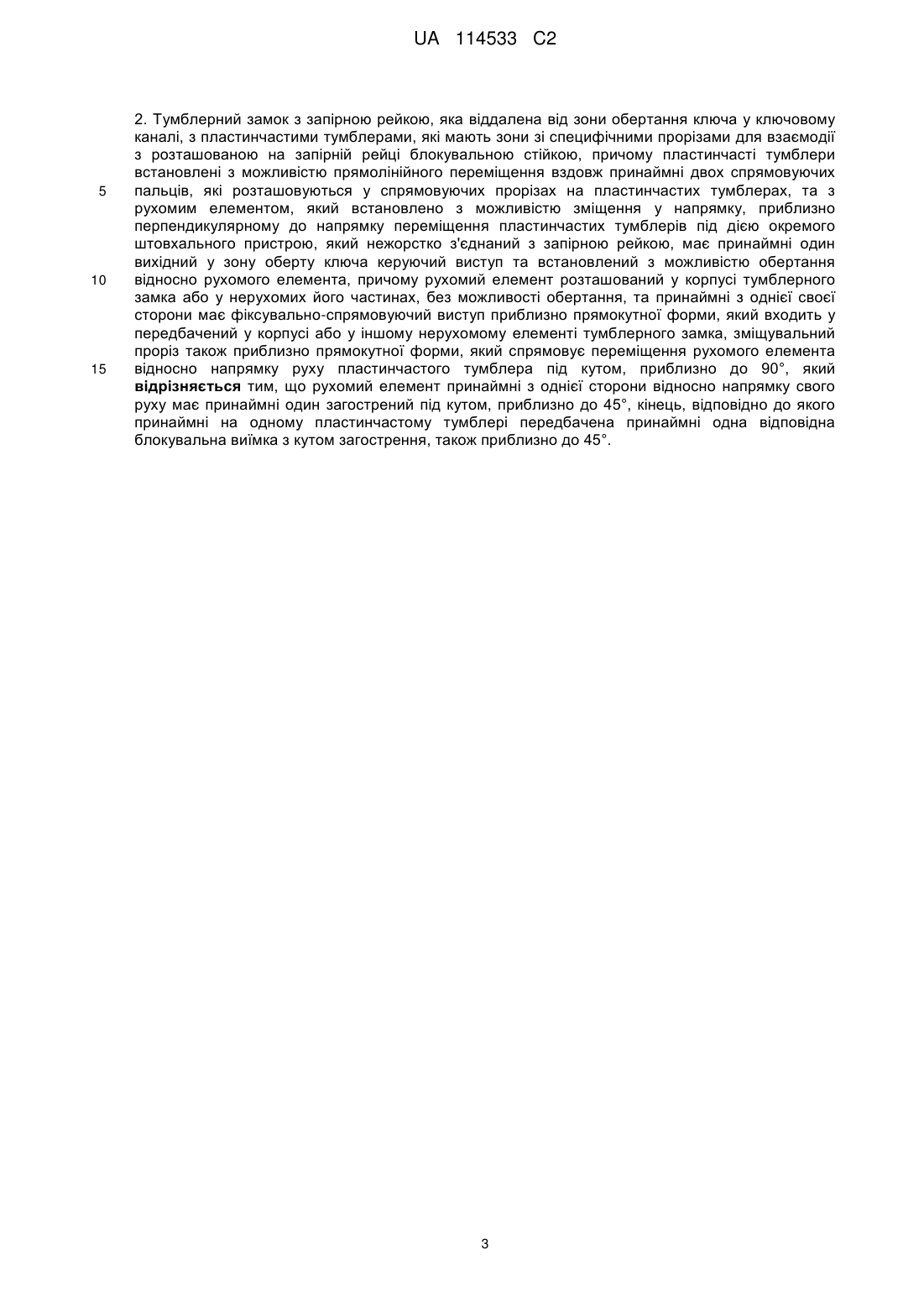

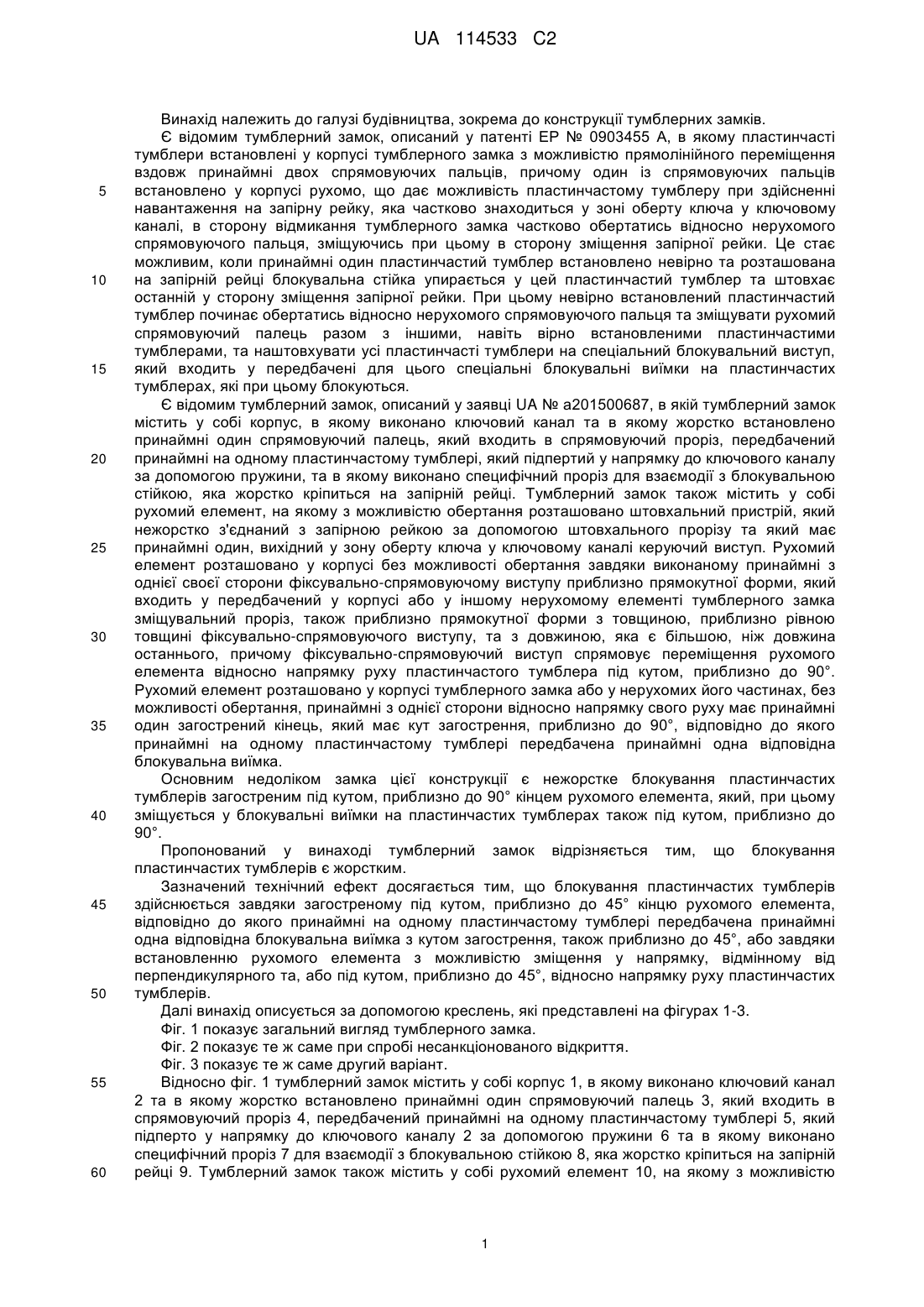

Реферат: Тумблерний замок з запірною рейкою, яка віддалена від зони обертання ключа у ключовому каналі, з пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, причому пластинчасті тумблери встановлені з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, які розташовуються у спрямовуючих прорізах на пластинчастих тумблерах, та з рухомим елементом, який встановлено з можливістю зміщення у напрямку пластинчастих тумблерів під дією окремого штовхального пристрою, який нежорстко з'єднаний з запірною рейкою, має принаймні один вихідний у зону оберту ключа керуючий виступ та встановлений з можливістю обертання відносно рухомого елемента, причому рухомий елемент розташований у корпусі тумблерного замка або у нерухомих його частинах, без можливості обертання, принаймні з однієї своєї сторони має фіксувально-спрямовуючий виступ приблизно прямокутної форми, який входить у передбачений у корпусі або у іншому нерухомому елементі тумблерного замка зміщувальний проріз, також приблизно прямокутної форми. Для забезпечення жорсткого блокування пластинчастих тумблерів рухомий елемент встановлюють з можливістю зміщення відносно напрямку руху пластинчастих тумблерів, під кутом, приблизно до 45°, а зміщувальний проріз відповідно до рухомого елемента зорієнтовано також під кутом, приблизно до 45°, відносно напрямку руху пластинчастих тумблерів, або виконують рухомий елемент, що принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений під кутом, приблизно до 45°, кінець, відповідно до якого принаймні на одному пластинчастому UA 114533 C2 (12) UA 114533 C2 тумблері передбачена принаймні одна відповідна блокувальна виїмка з кутом загострення, також приблизно до 45°. UA 114533 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва, зокрема до конструкції тумблерних замків. Є відомим тумблерний замок, описаний у патенті ЕР № 0903455 А, в якому пластинчасті тумблери встановлені у корпусі тумблерного замка з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, причому один із спрямовуючих пальців встановлено у корпусі рухомо, що дає можливість пластинчастому тумблеру при здійсненні навантаження на запірну рейку, яка частково знаходиться у зоні оберту ключа у ключовому каналі, в сторону відмикання тумблерного замка частково обертатись відносно нерухомого спрямовуючого пальця, зміщуючись при цьому в сторону зміщення запірної рейки. Це стає можливим, коли принаймні один пластинчастий тумблер встановленo невірно та розташована на запірній рейці блокувальна стійка упирається у цей пластинчастий тумблер та штовхає останній у сторону зміщення запірної рейки. При цьому невірно встановлений пластинчастий тумблер починає обертатись відносно нерухомого спрямовуючого пальця та зміщувати рухомий спрямовуючий палець разом з іншими, навіть вірно встановленими пластинчастими тумблерами, та наштовхувати усі пластинчасті тумблери на спеціальний блокувальний виступ, який входить у передбачені для цього спеціальні блокувальні виїмки на пластинчастих тумблерах, які при цьому блокуються. Є відомим тумблерний замок, описаний у заявці UA № а201500687, в якій тумблерний замок містить у собі корпус, в якому виконано ключовий канал та в якому жорстко встановлено принаймні один спрямовуючий палець, який входить в спрямовуючий проріз, передбачений принаймні на одному пластинчастому тумблері, який підпертий у напрямку до ключового каналу за допомогою пружини, та в якому виконано специфічний проріз для взаємодії з блокувальною стійкою, яка жорстко кріпиться на запірній рейці. Тумблерний замок також містить у собі рухомий елемент, на якому з можливістю обертання розташовано штовхальний пристрій, який нежорстко з'єднаний з запірною рейкою за допомогою штовхального прорізу та який має принаймні один, вихідний у зону оберту ключа у ключовому каналі керуючий виступ. Рухомий елемент розташовано у корпусі без можливості обертання завдяки виконаному принаймні з однієї своєї сторони фіксувально-спрямовуючому виступу приблизно прямокутної форми, який входить у передбачений у корпусі або у іншому нерухомому елементі тумблерного замка зміщувальний проріз, також приблизно прямокутної форми з товщиною, приблизно рівною товщині фіксувально-спрямовуючого виступу, та з довжиною, яка є більшою, ніж довжина останнього, причому фіксувально-спрямовуючий виступ спрямовує переміщення рухомого елемента відносно напрямку руху пластинчастого тумблера під кутом, приблизно до 90°. Рухомий елемент розташовано у корпусі тумблерного замка або у нерухомих його частинах, без можливості обертання, принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений кінець, який має кут загострення, приблизно до 90°, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка. Основним недоліком замка цієї конструкції є нежорстке блокування пластинчастих тумблерів загостреним під кутом, приблизно до 90° кінцем рухомого елемента, який, при цьому зміщується у блокувальні виїмки на пластинчастих тумблерах також під кутом, приблизно до 90°. Пропонований у винаході тумблерний замок відрізняється тим, що блокування пластинчастих тумблерів є жорстким. Зазначений технічний ефект досягається тим, що блокування пластинчастих тумблерів здійснюється завдяки загостреному під кутом, приблизно до 45° кінцю рухомого елемента, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка з кутом загострення, також приблизно до 45°, або завдяки встановленню рухомого елемента з можливістю зміщення у напрямку, відмінному від перпендикулярного та, або під кутом, приблизно до 45°, відносно напрямку руху пластинчастих тумблерів. Далі винахід описується за допомогою креслень, які представлені на фігурах 1-3. Фіг. 1 показує загальний вигляд тумблерного замка. Фіг. 2 показує те ж саме при спробі несанкціонованого відкриття. Фіг. 3 показує те ж саме другий варіант. Відносно фіг. 1 тумблерний замок містить у собі корпус 1, в якому виконано ключовий канал 2 та в якому жорстко встановлено принаймні один спрямовуючий палець 3, який входить в спрямовуючий проріз 4, передбачений принаймні на одному пластинчастому тумблері 5, який підперто у напрямку до ключового каналу 2 за допомогою пружини 6 та в якому виконано специфічний проріз 7 для взаємодії з блокувальною стійкою 8, яка жорстко кріпиться на запірній рейці 9. Тумблерний замок також містить у собі рухомий елемент 10, на якому з можливістю 1 UA 114533 C2 5 10 15 20 25 30 35 обертання розташовано штовхальний пристрій 11, який нежорстко з'єднаний з запірною рейкою 9 за допомогою штовхального прорізу 12 та який має принаймні один вихідний у зону оберту ключа у ключовому каналі 2 керуючий виступ 13. Рухомий елемент 10 розташовано у корпусі 1 без можливості обертання завдяки виконаному принаймні з однієї своєї сторони фіксувальноспрямовуючому виступу 14 приблизно прямокутної форми, який входить у передбачений у корпусі 1, або у іншому нерухомому елементі тумблерного замка, зміщувальний проріз 15 також приблизно прямокутної форми з товщиною, приблизно дорівняною до товщини фіксувальноспрямовуючого виступу 14, та з довжиною, яка є більшою, ніж довжина останнього. Рухомий елемент 10 принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений під кутом, приблизно до 45° кінець 16, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка 17 також з кутом загострення, приблизно до 45°. Для запобігання взаємодії загостреного кінця 16 з блокувальними виїмками 17 до початку взаємодії ключа зі штовхальним пристроєм 11 останній підперто пружиною 18 у напрямку, протилежному від напрямку відмикання тумблерного замка. Відносно фіг. 2 показано спрацьовування блокування пластинчастих тумблерів 5 при спробі несанкціонованого відкриття тумблерного замка за допомогою введеного крізь ключовий канал 2 штовхально-обмацувального пристрою 19, який тисне через керуючий виступ 13 на штовхальний пристрій 11, котрий з однієї сторони штовхає через штовхальний проріз 12 запірну рейку 9, а з іншої сторони штовхає рухомий елемент 10, який своїм загостреним кінцем 16 входить у блокувальну виїмку 17 на пластинчастому тумблері 5. При подальшому натисканні на штовхальний пристрій 11 та, відповідно, при подальшому пересуванні запірної рейки 9 розташована на останній блокувальна стійка 8 упирається у невірно встановлений пластинчастий тумблер 5 та запобігає її подальшому пересуванню. Одноразово блокується і подальше обертання штовхального пристрою 11, який з однієї сторони упирається у заблоковану запірну рейку 9, а з іншої сторони тисне на рухомий елемент 10, який зміщуючись вздовж зміщувального прорізу 15 ще сильніше давить своїм загостреним кінцем 16 у блокувальні виїмки 17 на пластинчастих тумблерах 5 затискаючи їх, причому завдяки наявному як у загостреного кінця 16, так і у блокувальної виїмки 17 кута загострення, приблизного до 45° блокування пластинчастих тумблерів є жорстким, що не дає можливості переміщувати пластинчасті тумблери 5 за допомогою штовхально-обмацувального пристрою 19. Для здійснення синхронного блокування пластинчастих тумблерів 5 у тумблерному замку може бути передбачено принаймні один додатковий упор 20. Відносно фіг. 3 показано те ж саме у другому варіанті тумблерного замка, в якому рухомий елемент 10 встановлено з можливістю зміщення у напрямку, нахиленому під кутом, приблизним до 45° відносно напрямку руху пластинчастих тумблерів 5 завдяки зміщувальному прорізу 15, який зорієнтовано у корпусі 1 під кутом, приблизним до 45°, відносно напрямку руху пластинчастих тумблерів. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Тумблерний замок з запірною рейкою, яка віддалена від зони обертання ключа у ключовому каналі, з пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, причому пластинчасті тумблери встановлені з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, які розташовуються у спрямовуючих прорізах на пластинчастих тумблерах, та з рухомим елементом, який встановлено з можливістю зміщення у напрямку пластинчастих тумблерів під дією окремого штовхального пристрою, який нежорстко з'єднаний з запірною рейкою, має принаймні один вихідний у зону оберту ключа керуючий виступ та встановлений з можливістю обертання відносно рухомого елемента, причому рухомий елемент розташований у корпусі тумблерного замка або у нерухомих його частинах, без можливості обертання, принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений кінець, який має кут загострення, приблизно до 90°, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка та принаймні з однієї своєї сторони має фіксувально-спрямовуючий виступ приблизно прямокутної форми, який входить у передбачений у корпусі або у іншому нерухомому елементі тумблерного замка зміщувальний проріз, також приблизно прямокутної форми, який відрізняється тим, що рухомий елемент встановлено з можливістю зміщення відносно напрямку руху пластинчастих тумблерів, під кутом, приблизно до 45°, а зміщувальний проріз відповідно до рухомого елемента зорієнтовано також під кутом, приблизно до 45°, відносно напрямку руху пластинчастих тумблерів. 2 UA 114533 C2 5 10 15 2. Тумблерний замок з запірною рейкою, яка віддалена від зони обертання ключа у ключовому каналі, з пластинчастими тумблерами, які мають зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, причому пластинчасті тумблери встановлені з можливістю прямолінійного переміщення вздовж принаймні двох спрямовуючих пальців, які розташовуються у спрямовуючих прорізах на пластинчастих тумблерах, та з рухомим елементом, який встановлено з можливістю зміщення у напрямку, приблизно перпендикулярному до напрямку переміщення пластинчастих тумблерів під дією окремого штовхального пристрою, який нежорстко з'єднаний з запірною рейкою, має принаймні один вихідний у зону оберту ключа керуючий виступ та встановлений з можливістю обертання відносно рухомого елемента, причому рухомий елемент розташований у корпусі тумблерного замка або у нерухомих його частинах, без можливості обертання, та принаймні з однієї своєї сторони має фіксувально-спрямовуючий виступ приблизно прямокутної форми, який входить у передбачений у корпусі або у іншому нерухомому елементі тумблерного замка, зміщувальний проріз також приблизно прямокутної форми, який спрямовує переміщення рухомого елемента відносно напрямку руху пластинчастого тумблера під кутом, приблизно до 90°, який відрізняється тим, що рухомий елемент принаймні з однієї сторони відносно напрямку свого руху має принаймні один загострений під кутом, приблизно до 45°, кінець, відповідно до якого принаймні на одному пластинчастому тумблері передбачена принаймні одна відповідна блокувальна виїмка з кутом загострення, також приблизно до 45°. 3 UA 114533 C2 4 UA 114533 C2 5 UA 114533 C2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ –42, 01601 6
