Масажер

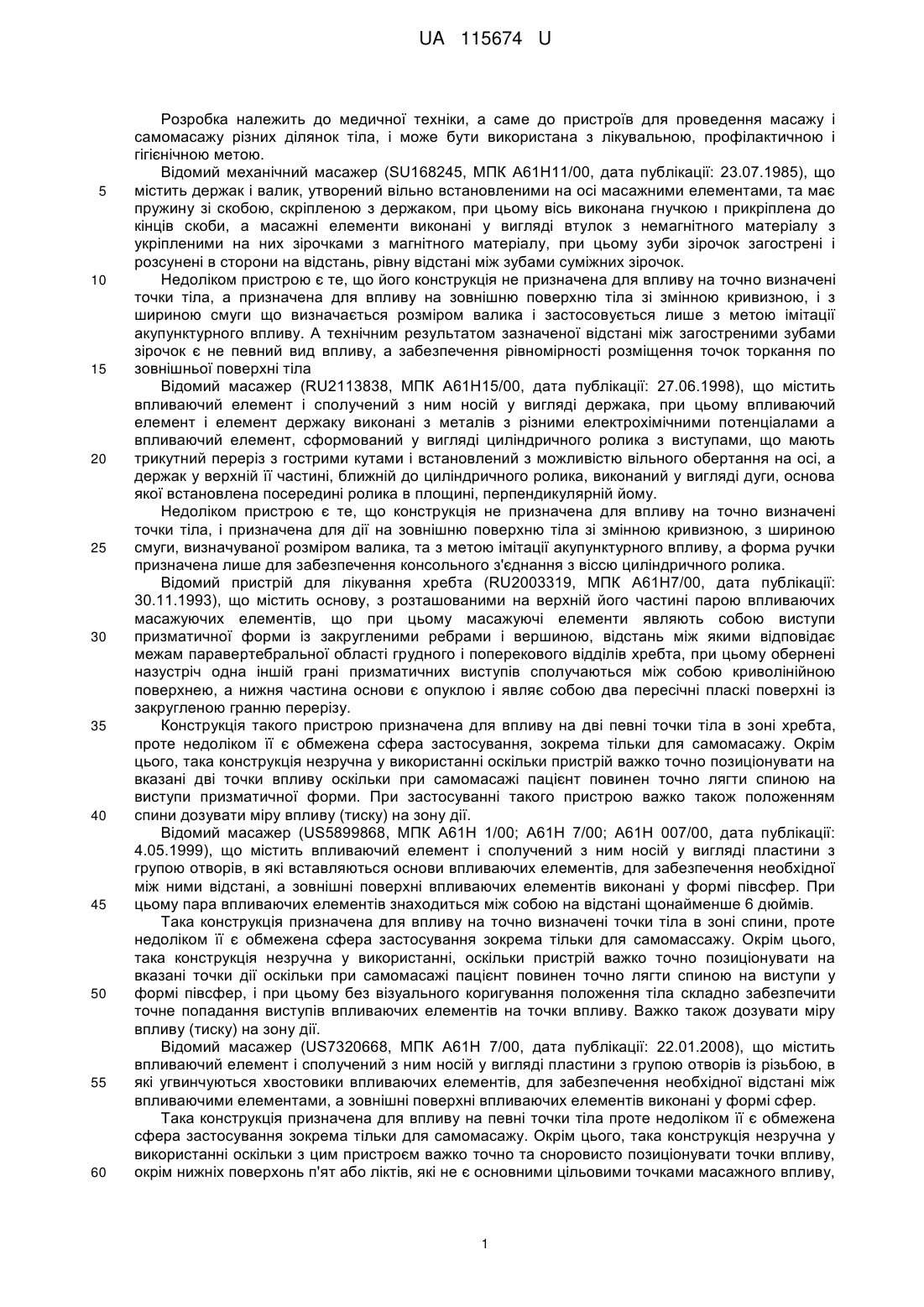

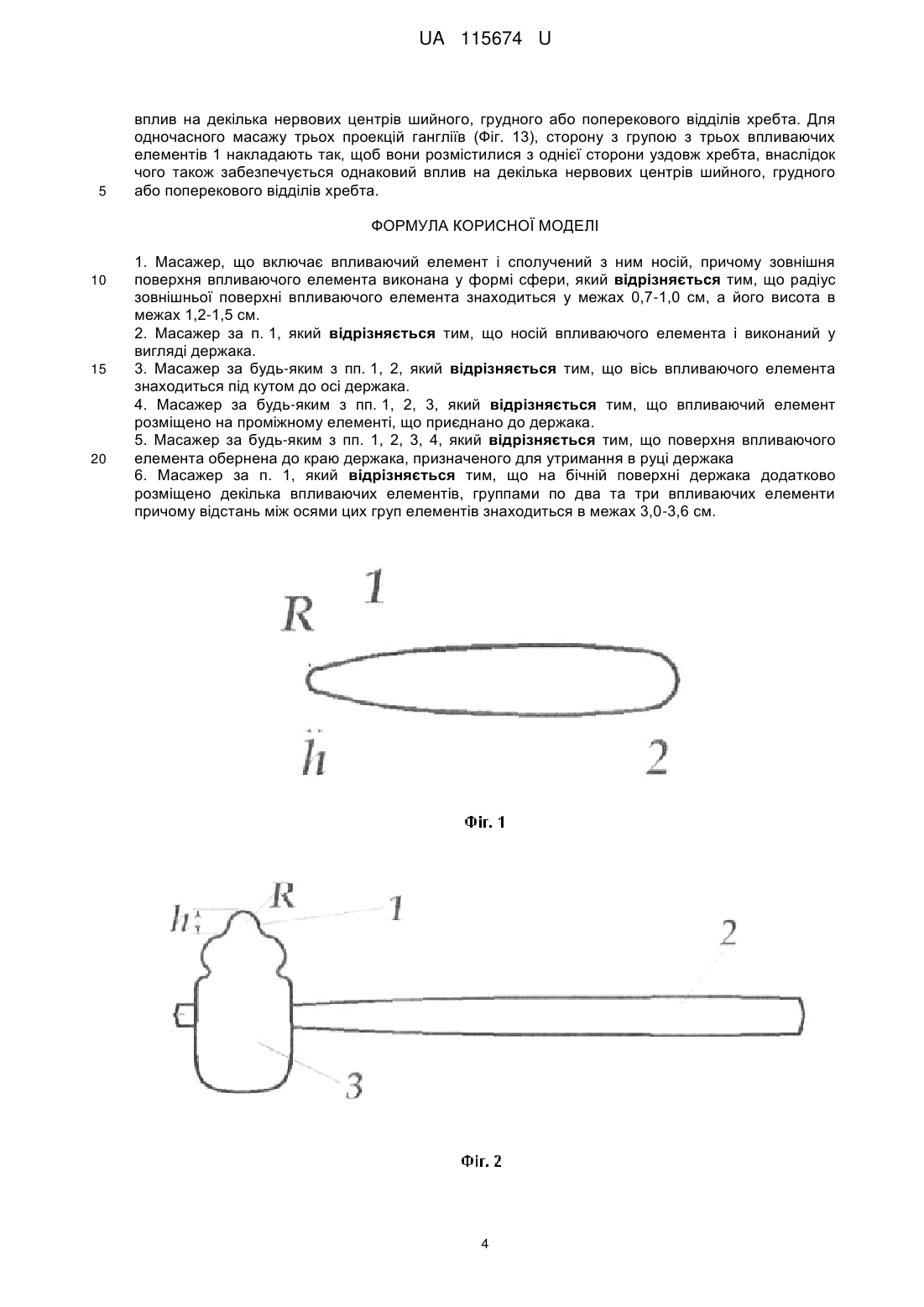

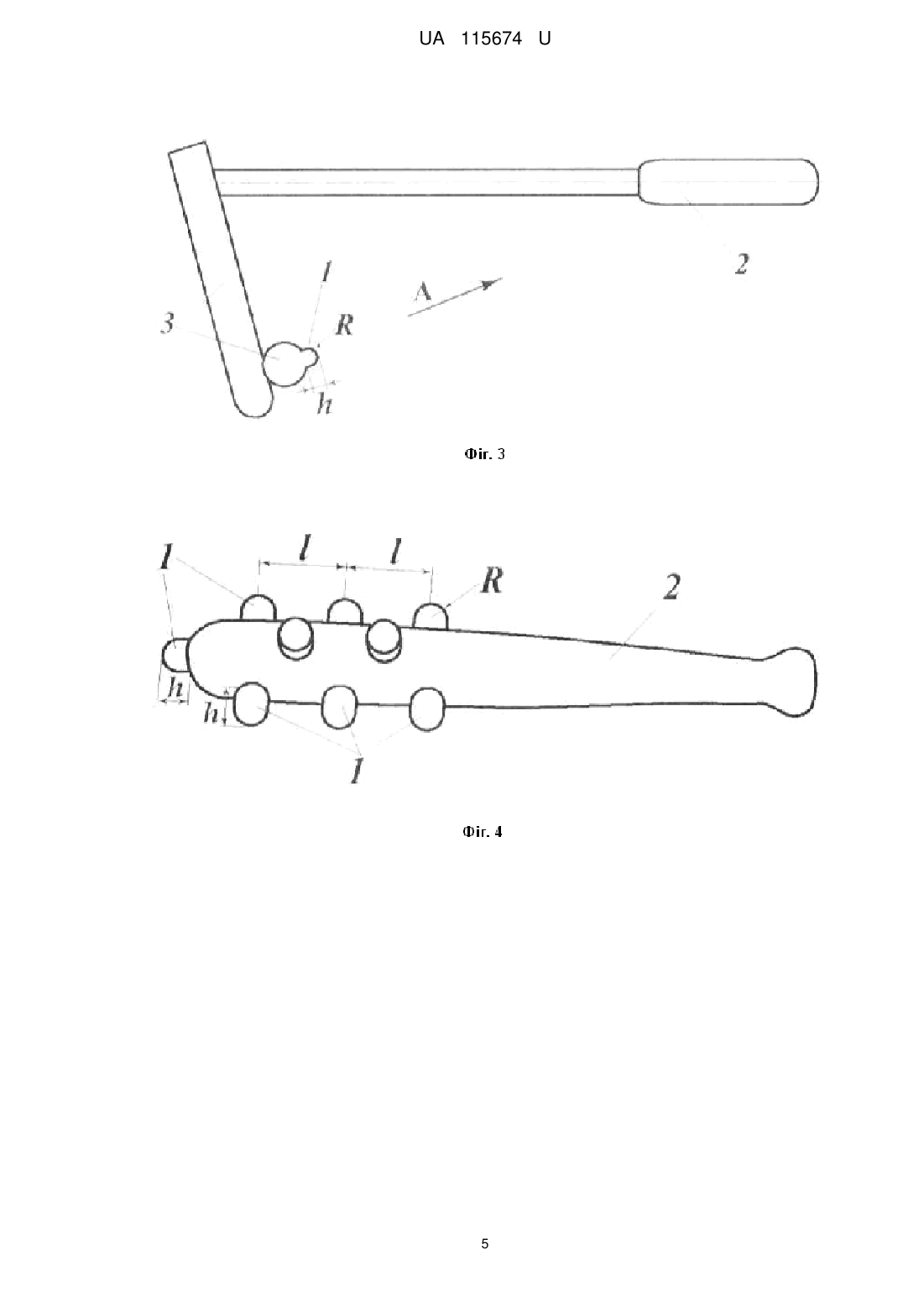

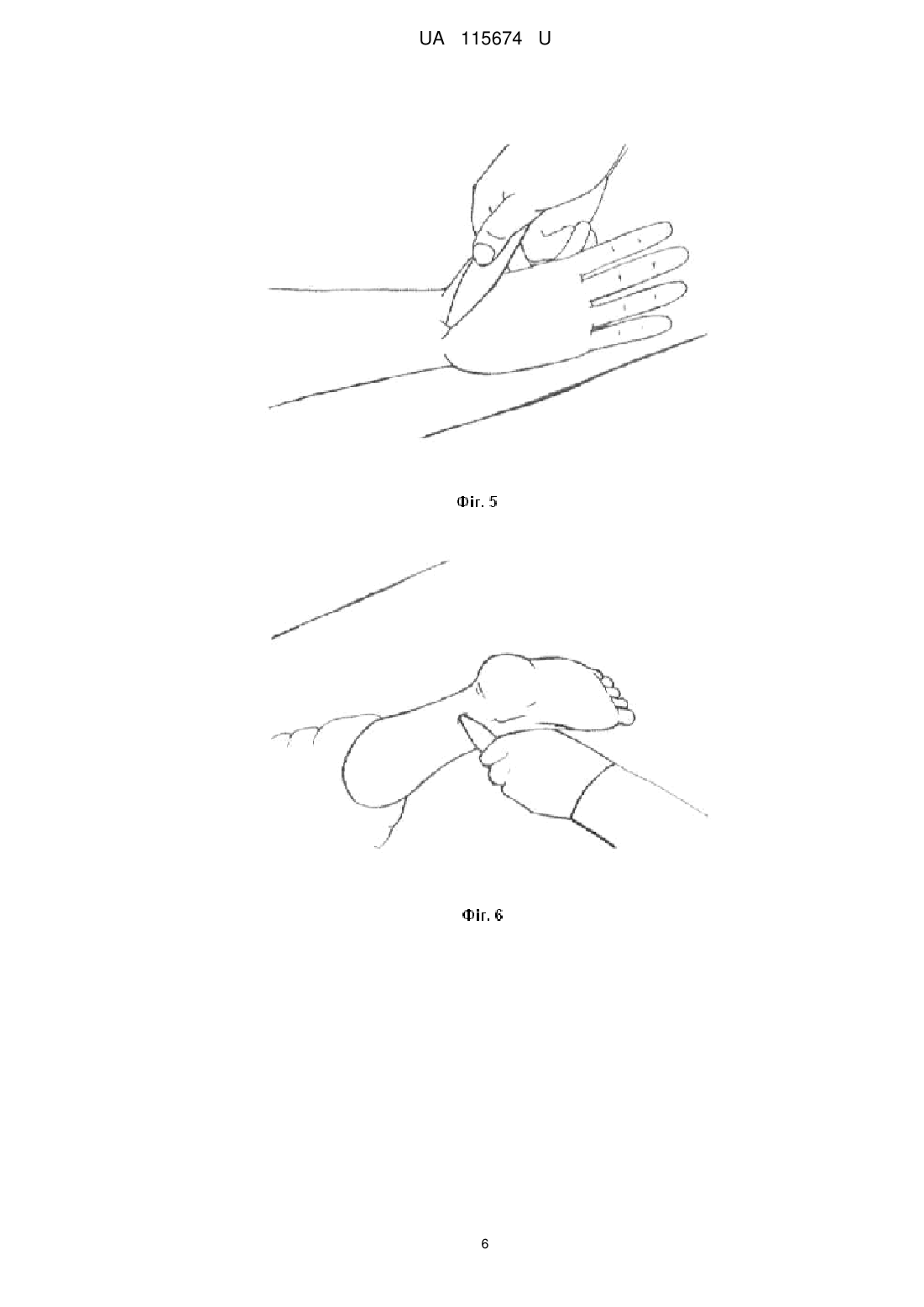

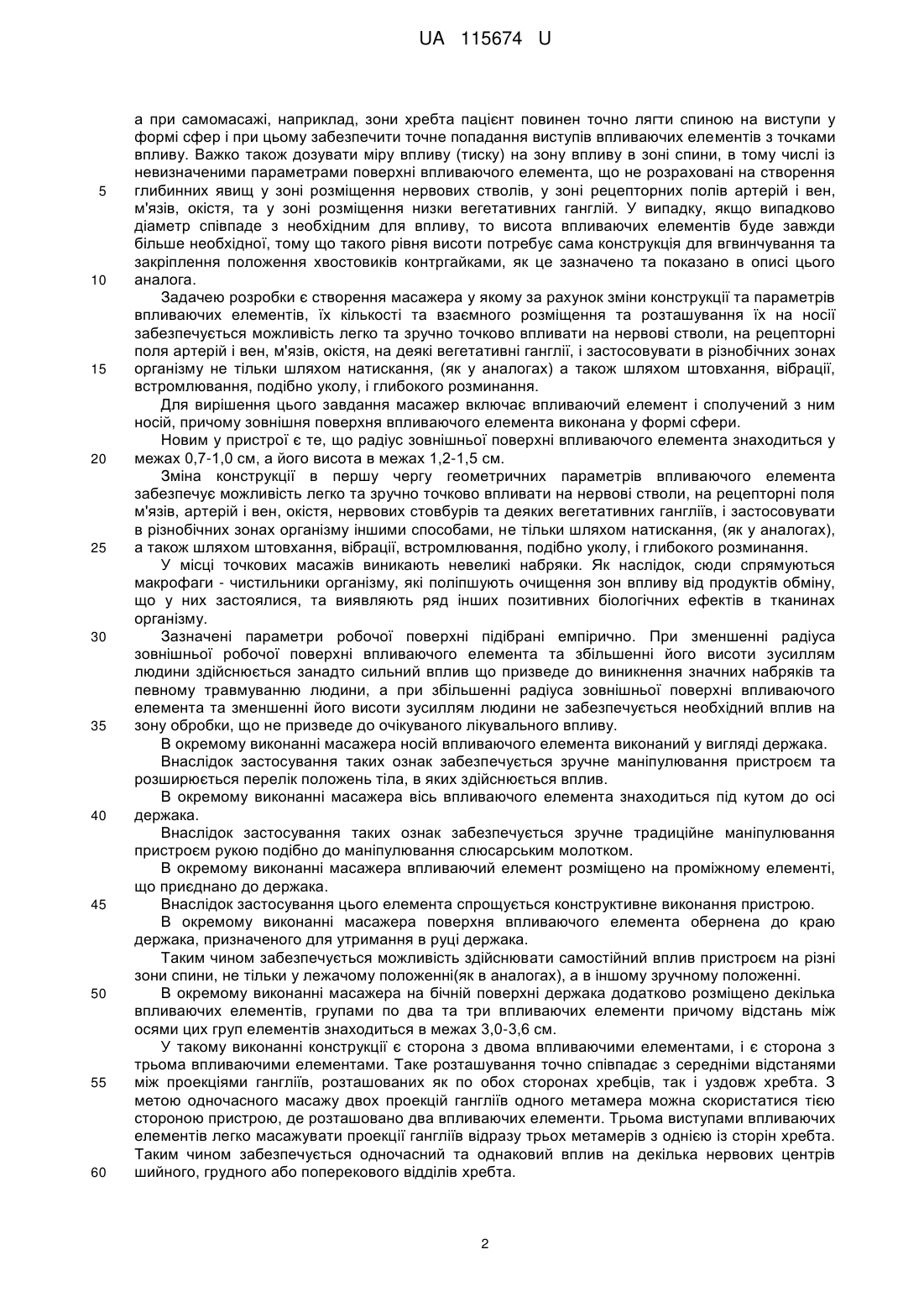

Реферат: UA 115674 U UA 115674 U 5 10 15 20 25 30 35 40 45 50 55 60 Розробка належить до медичної техніки, а саме до пристроїв для проведення масажу і самомасажу різних ділянок тіла, і може бути використана з лікувальною, профілактичною і гігієнічною метою. Відомий механічний масажер (SU168245, МПК А61Н11/00, дата публікації: 23.07.1985), що містить держак і валик, утворений вільно встановленими на осі масажними елементами, та має пружину зі скобою, скріпленою з держаком, при цьому вісь виконана гнучкою ι прикріплена до кінців скоби, а масажні елементи виконані у вигляді втулок з немагнітного матеріалу з укріпленими на них зірочками з магнітного матеріалу, при цьому зуби зірочок загострені і розсунені в сторони на відстань, рівну відстані між зубами суміжних зірочок. Недоліком пристрою є те, що його конструкція не призначена для впливу на точно визначені точки тіла, а призначена для впливу на зовнішню поверхню тіла зі змінною кривизною, і з шириною смуги що визначається розміром валика і застосовується лише з метою імітації акупунктурного впливу. А технічним результатом зазначеної відстані між загостреними зубами зірочок є не певний вид впливу, а забезпечення рівномірності розміщення точок торкання по зовнішньої поверхні тіла Відомий масажер (RU2113838, МПК А61Н15/00, дата публікації: 27.06.1998), що містить впливаючий елемент і сполучений з ним носій у вигляді держака, при цьому впливаючий елемент і елемент держаку виконані з металів з різними електрохімічними потенціалами а впливаючий елемент, сформований у вигляді циліндричного ролика з виступами, що мають трикутний переріз з гострими кутами і встановлений з можливістю вільного обертання на осі, а держак у верхній її частині, ближній до циліндричного ролика, виконаний у вигляді дуги, основа якої встановлена посередині ролика в площині, перпендикулярній йому. Недоліком пристрою є те, що конструкція не призначена для впливу на точно визначені точки тіла, і призначена для дії на зовнішню поверхню тіла зі змінною кривизною, з шириною смуги, визначуваної розміром валика, та з метою імітації акупунктурного впливу, а форма ручки призначена лише для забезпечення консольного з'єднання з віссю циліндричного ролика. Відомий пристрій для лікування хребта (RU2003319, МПК А61Н7/00, дата публікації: 30.11.1993), що містить основу, з розташованими на верхній його частині парою впливаючих масажуючих елементів, що при цьому масажуючі елементи являють собою виступи призматичної форми із закругленими ребрами і вершиною, відстань між якими відповідає межам паравертебральної області грудного і поперекового відділів хребта, при цьому обернені назустріч одна іншій грані призматичних виступів сполучаються між собою криволінійною поверхнею, а нижня частина основи є опуклою і являє собою два пересічні пласкі поверхні із закругленою гранню перерізу. Конструкція такого пристрою призначена для впливу на дві певні точки тіла в зоні хребта, проте недоліком її є обмежена сфера застосування, зокрема тільки для самомасажу. Окрім цього, така конструкція незручна у використанні оскільки пристрій важко точно позиціонувати на вказані дві точки впливу оскільки при самомасажі пацієнт повинен точно лягти спиною на виступи призматичної форми. При застосуванні такого пристрою важко також положенням спини дозувати міру впливу (тиску) на зону дії. Відомий масажер (US5899868, МПК А61Н 1/00; А61Н 7/00; А61Н 007/00, дата публікації: 4.05.1999), що містить впливаючий елемент і сполучений з ним носій у вигляді пластини з групою отворів, в які вставляються основи впливаючих елементів, для забезпечення необхідної між ними відстані, а зовнішні поверхні впливаючих елементів виконані у формі півсфер. При цьому пара впливаючих елементів знаходиться між собою на відстані щонайменше 6 дюймів. Така конструкція призначена для впливу на точно визначені точки тіла в зоні спини, проте недоліком її є обмежена сфера застосування зокрема тільки для самомассажу. Окрім цього, така конструкція незручна у використанні, оскільки пристрій важко точно позиціонувати на вказані точки дії оскільки при самомасажі пацієнт повинен точно лягти спиною на виступи у формі півсфер, і при цьому без візуального коригування положення тіла складно забезпечити точне попадання виступів впливаючих елементів на точки впливу. Важко також дозувати міру впливу (тиску) на зону дії. Відомий масажер (US7320668, МПК А61Н 7/00, дата публікації: 22.01.2008), що містить впливаючий елемент і сполучений з ним носій у вигляді пластини з групою отворів із різьбою, в які угвинчуються хвостовики впливаючих елементів, для забезпечення необхідної відстані між впливаючими елементами, а зовнішні поверхні впливаючих елементів виконані у формі сфер. Така конструкція призначена для впливу на певні точки тіла проте недоліком її є обмежена сфера застосування зокрема тільки для самомасажу. Окрім цього, така конструкція незручна у використанні оскільки з цим пристроєм важко точно та сноровисто позиціонувати точки впливу, окрім нижніх поверхонь п'ят або ліктів, які не є основними цільовими точками масажного впливу, 1 UA 115674 U 5 10 15 20 25 30 35 40 45 50 55 60 а при самомасажі, наприклад, зони хребта пацієнт повинен точно лягти спиною на виступи у формі сфер і при цьому забезпечити точне попадання виступів впливаючих елементів з точками впливу. Важко також дозувати міру впливу (тиску) на зону впливу в зоні спини, в тому числі із невизначеними параметрами поверхні впливаючого елемента, що не розраховані на створення глибинних явищ у зоні розміщення нервових стволів, у зоні рецепторних полів артерій і вен, м'язів, окістя, та у зоні розміщення низки вегетативних ганглій. У випадку, якщо випадково діаметр співпаде з необхідним для впливу, то висота впливаючих елементів буде завжди більше необхідної, тому що такого рівня висоти потребує сама конструкція для вгвинчування та закріплення положення хвостовиків контргайками, як це зазначено та показано в описі цього аналога. Задачею розробки є створення масажера у якому за рахунок зміни конструкції та параметрів впливаючих елементів, їх кількості та взаємного розміщення та розташування їх на носії забезпечується можливість легко та зручно точково впливати на нервові стволи, на рецепторні поля артерій і вен, м'язів, окістя, на деякі вегетативні ганглії, і застосовувати в різнобічних зонах організму не тільки шляхом натискання, (як у аналогах) а також шляхом штовхання, вібрації, встромлювання, подібно уколу, і глибокого розминання. Для вирішення цього завдання масажер включає впливаючий елемент і сполучений з ним носій, причому зовнішня поверхня впливаючого елемента виконана у формі сфери. Новим у пристрої є те, що радіус зовнішньої поверхні впливаючого елемента знаходиться у межах 0,7-1,0 см, а його висота в межах 1,2-1,5 см. Зміна конструкції в першу чергу геометричних параметрів впливаючого елемента забезпечує можливість легко та зручно точково впливати на нервові стволи, на рецепторні поля м'язів, артерій і вен, окістя, нервових стовбурів та деяких вегетативних гангліїв, і застосовувати в різнобічних зонах організму іншими способами, не тільки шляхом натискання, (як у аналогах), а також шляхом штовхання, вібрації, встромлювання, подібно уколу, і глибокого розминання. У місці точкових масажів виникають невеликі набряки. Як наслідок, сюди спрямуються макрофаги - чистильники організму, які поліпшують очищення зон впливу від продуктів обміну, що у них застоялися, та виявляють ряд інших позитивних біологічних ефектів в тканинах організму. Зазначені параметри робочої поверхні підібрані емпірично. При зменшенні радіуса зовнішньої робочої поверхні впливаючого елемента та збільшенні його висоти зусиллям людини здійснюється занадто сильний вплив що призведе до виникнення значних набряків та певному травмуванню людини, а при збільшенні радіуса зовнішньої поверхні впливаючого елемента та зменшенні його висоти зусиллям людини не забезпечується необхідний вплив на зону обробки, що не призведе до очікуваного лікувального впливу. В окремому виконанні масажера носій впливаючого елемента виконаний у вигляді держака. Внаслідок застосування таких ознак забезпечується зручне маніпулювання пристроєм та розширюється перелік положень тіла, в яких здійснюється вплив. В окремому виконанні масажера вісь впливаючого елемента знаходиться під кутом до осі держака. Внаслідок застосування таких ознак забезпечується зручне традиційне маніпулювання пристроєм рукою подібно до маніпулювання слюсарським молотком. В окремому виконанні масажера впливаючий елемент розміщено на проміжному елементі, що приєднано до держака. Внаслідок застосування цього елемента спрощується конструктивне виконання пристрою. В окремому виконанні масажера поверхня впливаючого елемента обернена до краю держака, призначеного для утримання в руці держака. Таким чином забезпечується можливість здійснювати самостійний вплив пристроєм на різні зони спини, не тільки у лежачому положенні(як в аналогах), а в іншому зручному положенні. В окремому виконанні масажера на бічній поверхні держака додатково розміщенодекілька впливаючих елементів, групами по два та три впливаючих елементи причому відстань між осями цих груп елементів знаходиться в межах 3,0-3,6 см. У такому виконанні конструкції є сторона з двома впливаючими елементами, і є сторона з трьома впливаючими елементами. Таке розташування точно співпадає з середніми відстанями між проекціями гангліїв, розташованих як по обох сторонах хребців, так і уздовж хребта. З метою одночасного масажу двох проекцій гангліїв одного метамера можна скористатися тією стороною пристрою, де розташовано два впливаючих елементи. Трьома виступами впливаючих елементів легко масажувати проекції гангліїв відразу трьох метамерів з однією із сторін хребта. Таким чином забезпечується одночасний та однаковий вплив на декілька нервових центрів шийного, грудного або поперекового відділів хребта. 2 UA 115674 U 5 10 15 20 25 30 35 40 45 50 55 60 Така конструкція дозволяє багаторазово збільшити дію масажу на колохребтові лінії в тих місцях, де зосереджені великі м'язові масиви. Різні захворювання хребта, особливо остеохондроз, найчастіше позначаються на тонусі цих м'язів. Конструкція допоможе привести їх в норму. Вона може стимулювати ослаблені м'язи і ослабить спазмовані. Завдяки одночасній дії на декілька важливих точок засіб сприятиме поліпшенню венозного кровотоку. Крім усього іншого, виступи цього масажного приладу залишать в місці свого дотику плазмогеморагії витіснять рідину з капілярів в навколишні тканини. У місці точкових масажів виникнуть невеликі набряки. І сюди спрямуються макрофаги - чистильники організму, які заразом поліпшать очищення усіх зон, на які здійснено вплив, від продуктів обміну, що застоялися. Розроблена конструкція пояснюється прикладами її виконання. На Фіг. 1 зображено виконання масажера з мінімальною кількістю виступів впливаючого елемента, на Фіг. 2 виконання цього масажера в якому вісь впливаючого елемента знаходиться під кутом до осі держака, а впливаючий елемент розміщено на проміжному елементі що приєднано до держака, та на Фіг. 3 додатково поверхня впливаючого елемента обернена до краю держака, призначеного для утримання в руці держака, на Фіг. 4 виконання масаж ера, в якому на бічній поверхні держака розміщено декілька додаткових впливаючих елементів, групами по два та три впливаючих елементи з ілюстрацією відстані між осями цих груп елементів. На Фіг. 5, 6, 7 зображено процес застосування масажера з одним впливаючим елементом на зонах рук та ніг на Фіг. 8, 9 зображено процес застосування масажера, в якому вісь впливаючого елемента знаходиться під прямим кутом до осі держака, а впливаючий елемент розміщено на проміжному елементі, що приєднано до держака. На Фіг. 10, 11 зображено процес застосування масажера, в якому вісь впливаючого елемента обернена до краю держака, призначеного для утримання в руці держака, на Фіг. 12, зображено процес застосування масажера з двома впливаючими елементами на бічній поверхні держака, а на Фіг. 13 процес застосування масажера з трьома розміщеними в один ряд впливаючими елементами. Розробка містить впливаючий елемент 1, сполучений з носієм 2, причому зовнішня поверхня впливаючого елемента виконана у формі сфери, яка має радіус зовнішньої поверхні R впливаючого елемента (що знаходиться у межах R 0,7-1,0 см., а його висота h в межах 1,2-1,5 см. На носії 2 може бути встановлені різні проміжні елементи 3, на яких міститься впливаючий елемент 1. В окремому виконанні масажера поверхня впливаючого елемента 1 обернена до краю носія-держака 2, призначеного для утримання в руці держака. Цей напрямок показано стрілкою А. На носії 2 (бічній поверхні держака) може бути додатково розміщено декілька впливаючих елементів, групами по два та три впливаючих елементи причому відстань між осями цих груп елементів знаходиться в межах зазначених у формулі (3,0-3,6 см.) і позначена на зображенні літерою l. Конструктивні елементи пристрою для наведених прикладів були виконані з деревини традиційним методом токарної обробки. При застосуванні пристрою у всіх прикладах застосування держак-носій 2 беруть в руку, позиціонують впливаючий елемент 1 на відповідну зону обробки (на нервові стволи, на рецепторні поля артерій і вен, м'язів, окістя, на деякі вегетативні ганглії в різнобічних зонах організму) та діють шляхом натискання, (як у аналогах) а також шляхом штовхання, вібрації, встромлювання подібно до уколу та глибокого розминання, наприклад, у зону руки (серединна точка згинальної поверхні променево-зап′ястного суглоба) (Фіг. 5), у зону ноги (по мередіальній поверхні ахілового сухожилка на рівні медіальної кісточки) (Фіг. 6), у зону п'ятки (серединна точка внутрішнього краю клубового склепіння стопи) (Фіг. 7). Для масажу області лопаток, сідниць, стегон, гомілок, литкових м'язів зручно застосувати масажер, (Фіг. 2, 8, 9), у якому вісь впливаючого елемента знаходиться під прямим кутом до осі держака, а впливаючий елемент розміщено на проміжному елементі що приєднано до держака. Вплив можна здійснювати шляхом удару, постукування чи робити часті вібраційні рухи. На судинний басейн, на підшкірну клітковину справлять необхідний вплив вібраційні рухи з частотою, наближеною до ритму пульсу пацієнта. При шийному остеохондрозі або при болі в області лопаток застосовують пристрій, в якому поверхня впливаючого елемента 1 обернена до краю держака 2, призначеного для утримання в руці держака. Пристрій із застосуванням на Фіг. 10, 11 як би подовжує руки і кисті, і забезпечує можливість масажувати ділянки, до яких без сторонньої допомоги не дотягнутися. При здійсненні процесу масажування проекцій гангліїв декількох метамерів хребта (Фіг. 4, 12, 13), для одночасного масажу двох проекцій гангліїв одного метамера сторону з групою з двох впливаючих елементів 1 накладають так, щоб вони розмістилися з обох сторін хребців. Їх взаємне розміщення точно співпадає з середніми відстанями між проекціями гангліїв, розташованих по обох сторонах хребців (Фіг. 12), внаслідок чого забезпечується однаковий 3 UA 115674 U 5 вплив на декілька нервових центрів шийного, грудного або поперекового відділів хребта. Для одночасного масажу трьох проекцій гангліїв (Фіг. 13), сторону з групою з трьох впливаючих елементів 1 накладають так, щоб вони розмістилися з однієї сторони уздовж хребта, внаслідок чого також забезпечується однаковий вплив на декілька нервових центрів шийного, грудного або поперекового відділів хребта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Масажер, що включає впливаючий елемент і сполучений з ним носій, причому зовнішня поверхня впливаючого елемента виконана у формі сфери, який відрізняється тим, що радіус зовнішньої поверхні впливаючого елемента знаходиться у межах 0,7-1,0 см, а його висота в межах 1,2-1,5 см. 2. Масажер за п. 1, який відрізняється тим, що носій впливаючого елемента і виконаний у вигляді держака. 3. Масажер за будь-яким з пп. 1, 2, який відрізняється тим, що вісь впливаючого елемента знаходиться під кутом до осі держака. 4. Масажер за будь-яким з пп. 1, 2, 3, який відрізняється тим, що впливаючий елемент розміщено на проміжному елементі, що приєднано до держака. 5. Масажер за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що поверхня впливаючого елемента обернена до краю держака, призначеного для утримання в руці держака 6. Масажер за п. 1, який відрізняється тим, що на бічній поверхні держака додатково розміщено декілька впливаючих елементів, группами по два та три впливаючих елементи причому відстань між осями цих груп елементів знаходиться в межах 3,0-3,6 см. 4 UA 115674 U 5 UA 115674 U 6 UA 115674 U 7 UA 115674 U 8 UA 115674 U 9 UA 115674 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 10
