Масажер піо-2
Номер патенту: 38651
Опубліковано: 16.08.2004
Формула / Реферат
1. Масажер, який містить у собі електродвигун, черв’ячний редуктор з шестернями протилежного обертання з наскрізними отворами, в які вставлені кривошипної форми масажні насадки, споряджені штоками з поздовжніми прорізами і штифтами, які входять в пазові прорізи, який відрізняється тим, що має у редукторі черв’яки протилежного обертання з шестернями на кінцях.
2. Масажер по п. 1 який відрізняється тим, що масажні насадки споряджені ексцентрично шипами на торці робочої поверхні.
Текст

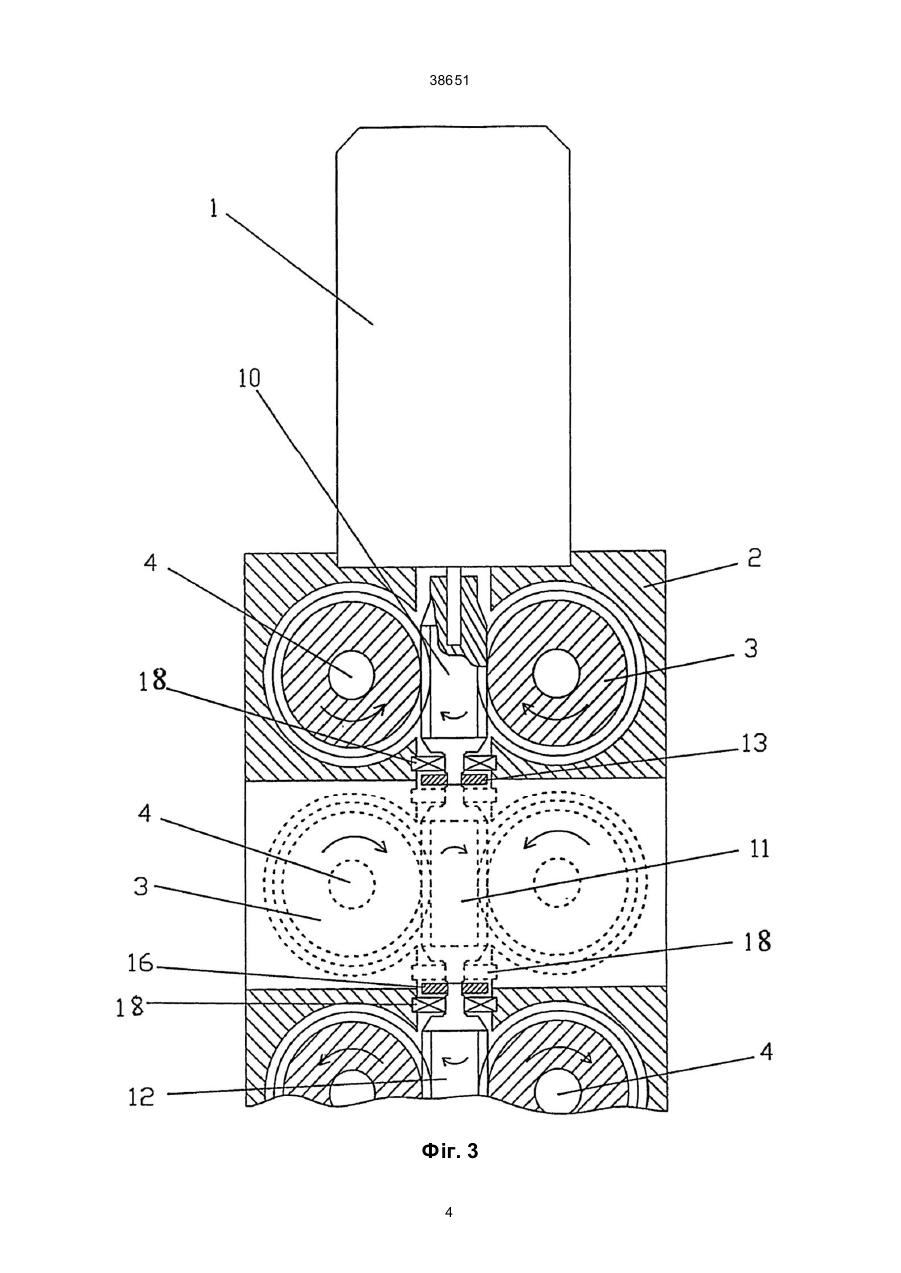

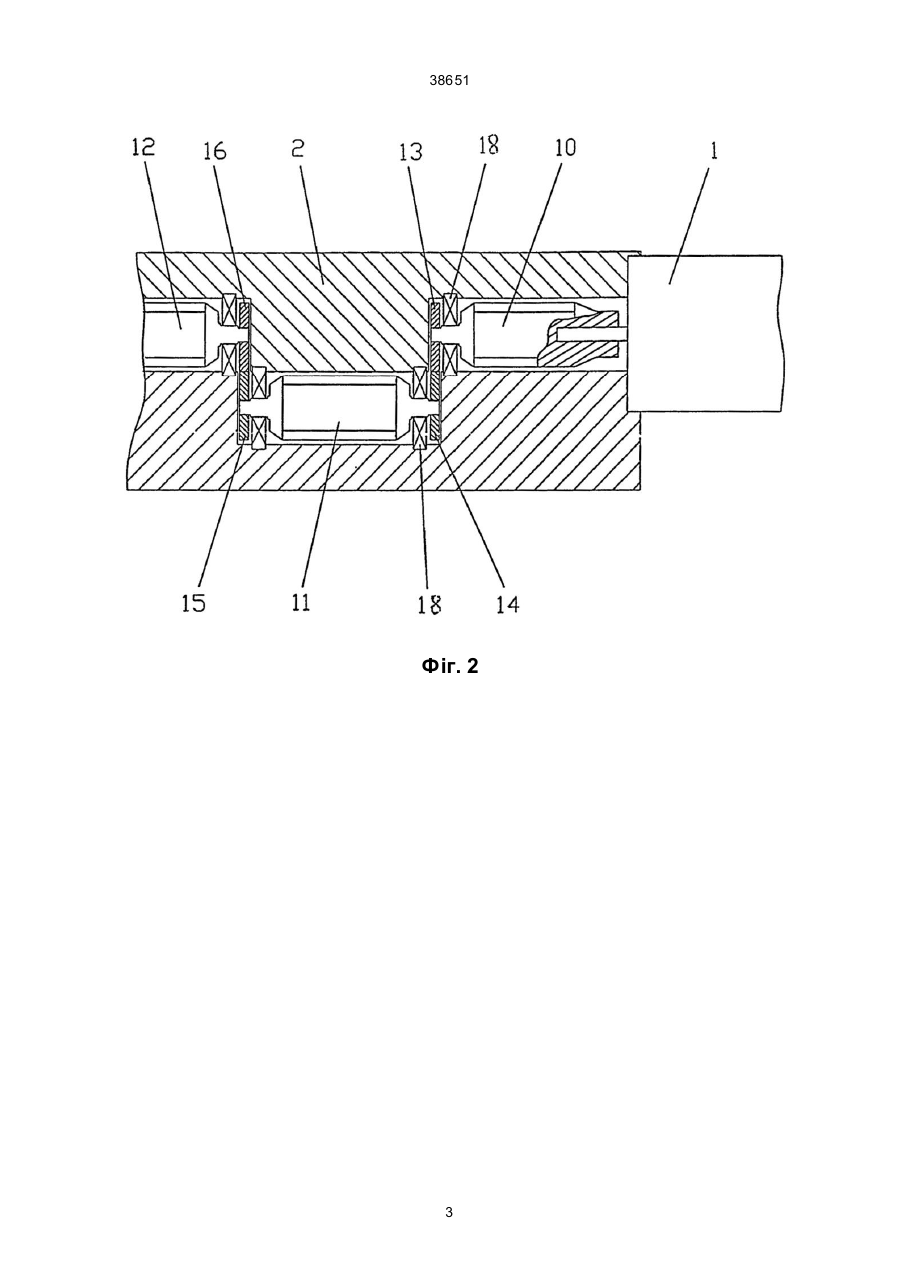

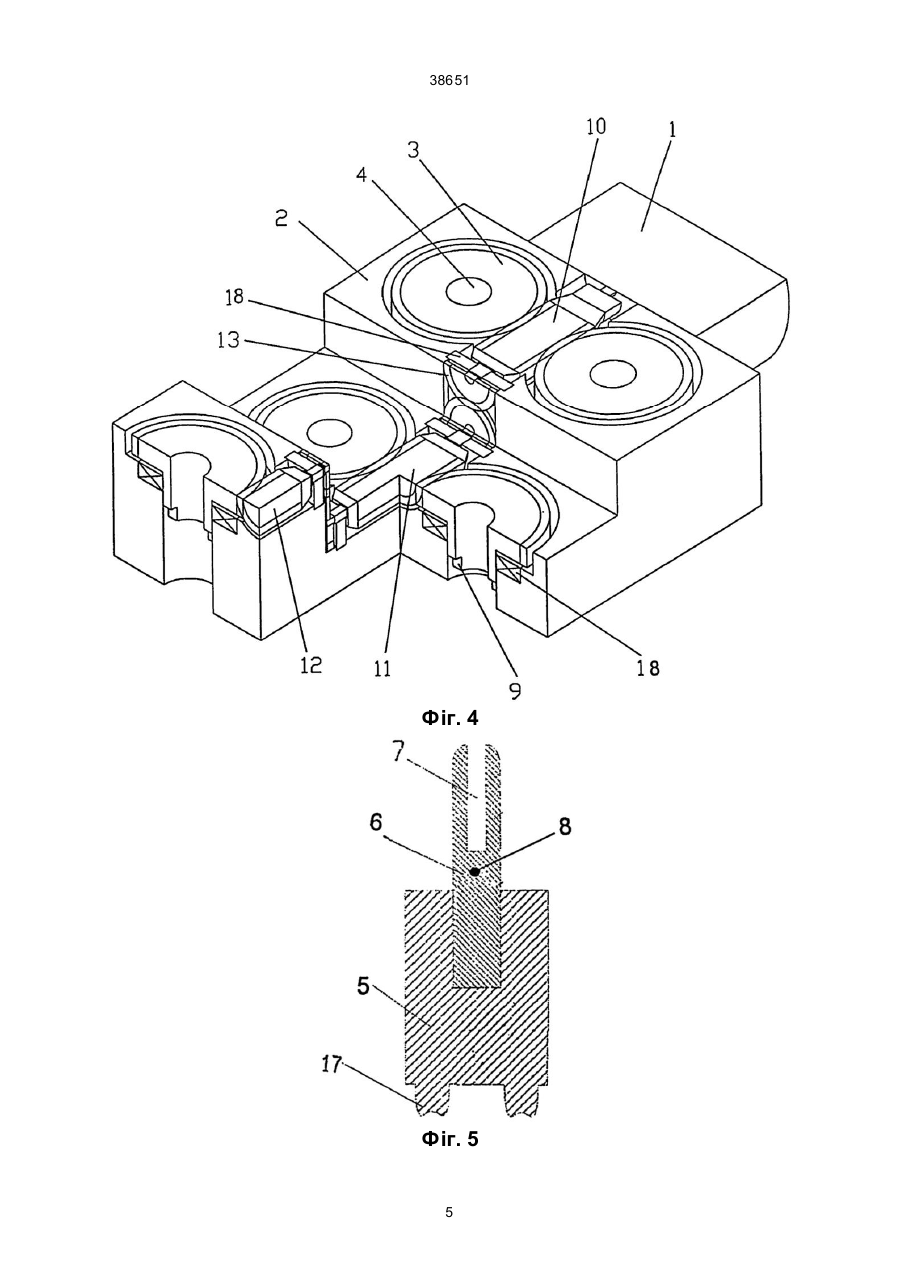

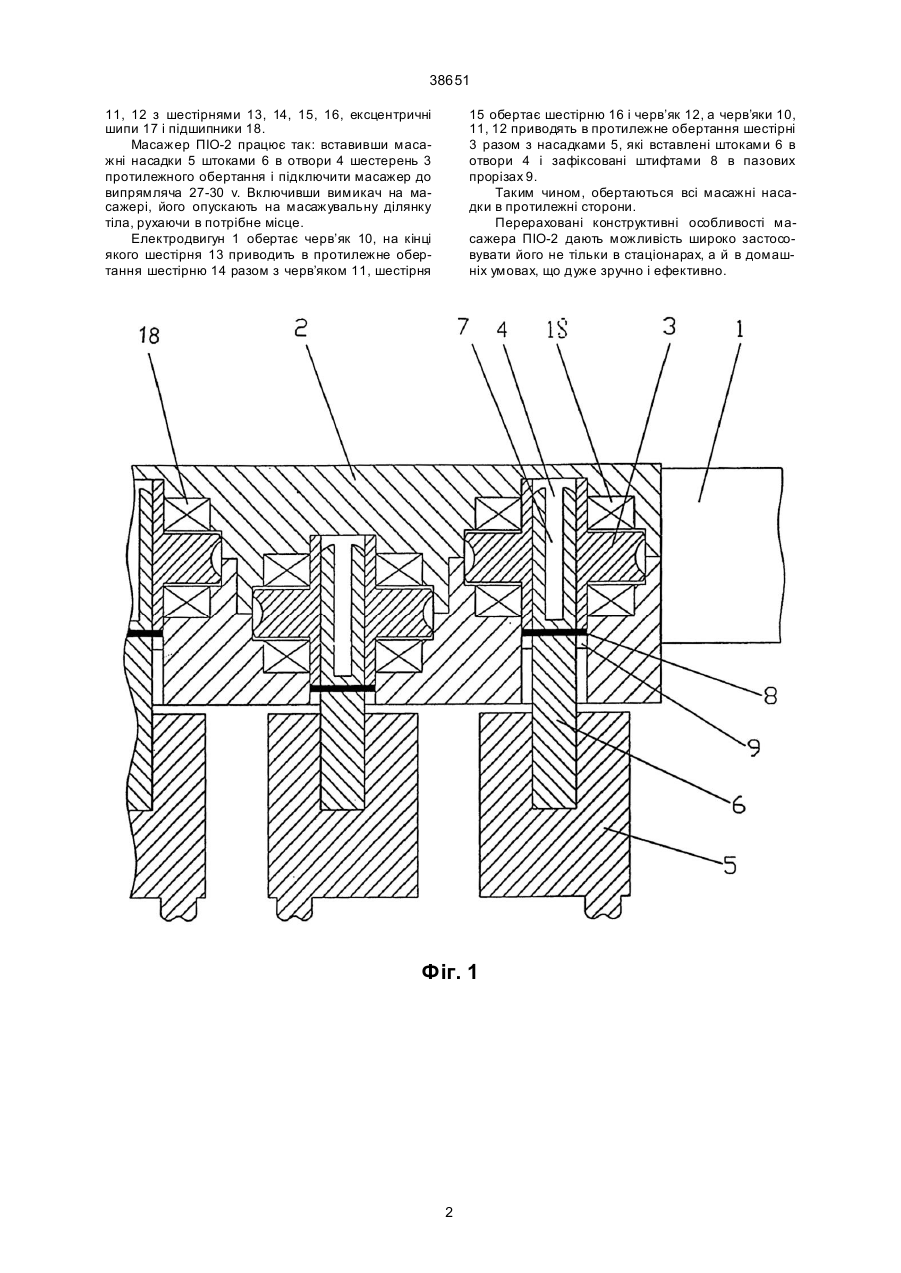

1. Масажер, який містить у собі електродвигун, черв’ячний редуктор з шестернями протилеж 38651 11, 12 з шестірнями 13, 14, 15, 16, ексцентричні шипи 17 і підшипники 18. Масажер ПІО-2 працює так: вставивши масажні насадки 5 штоками 6 в отвори 4 шестерень 3 протилежного обертання і підключити масажер до випрямляча 27-30 v. Включивши вимикач на масажері, його опускають на масажувальну ділянку тіла, рухаючи в потрібне місце. Електродвигун 1 обертає черв’як 10, на кінці якого шестірня 13 приводить в протилежне обертання шестірню 14 разом з черв’яком 11, шестірня 15 обертає шестірню 16 і черв’як 12, а черв’яки 10, 11, 12 приводять в протилежне обертання шестірні 3 разом з насадками 5, які вставлені штоками 6 в отвори 4 і зафіксовані штифтами 8 в пазових прорізах 9. Таким чином, обертаються всі масажні насадки в протилежні сторони. Перераховані конструктивні особливості масажера ПІО-2 дають можливість широко застосовувати його не тільки в стаціонарах, а й в домашніх умовах, що дуже зручно і ефективно. Фіг. 1 2 38651 Фіг. 2 3 38651 Фіг. 3 4 38651 Фіг. 4 Фіг. 5 5 38651 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61H 15/00
