Ствол короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами

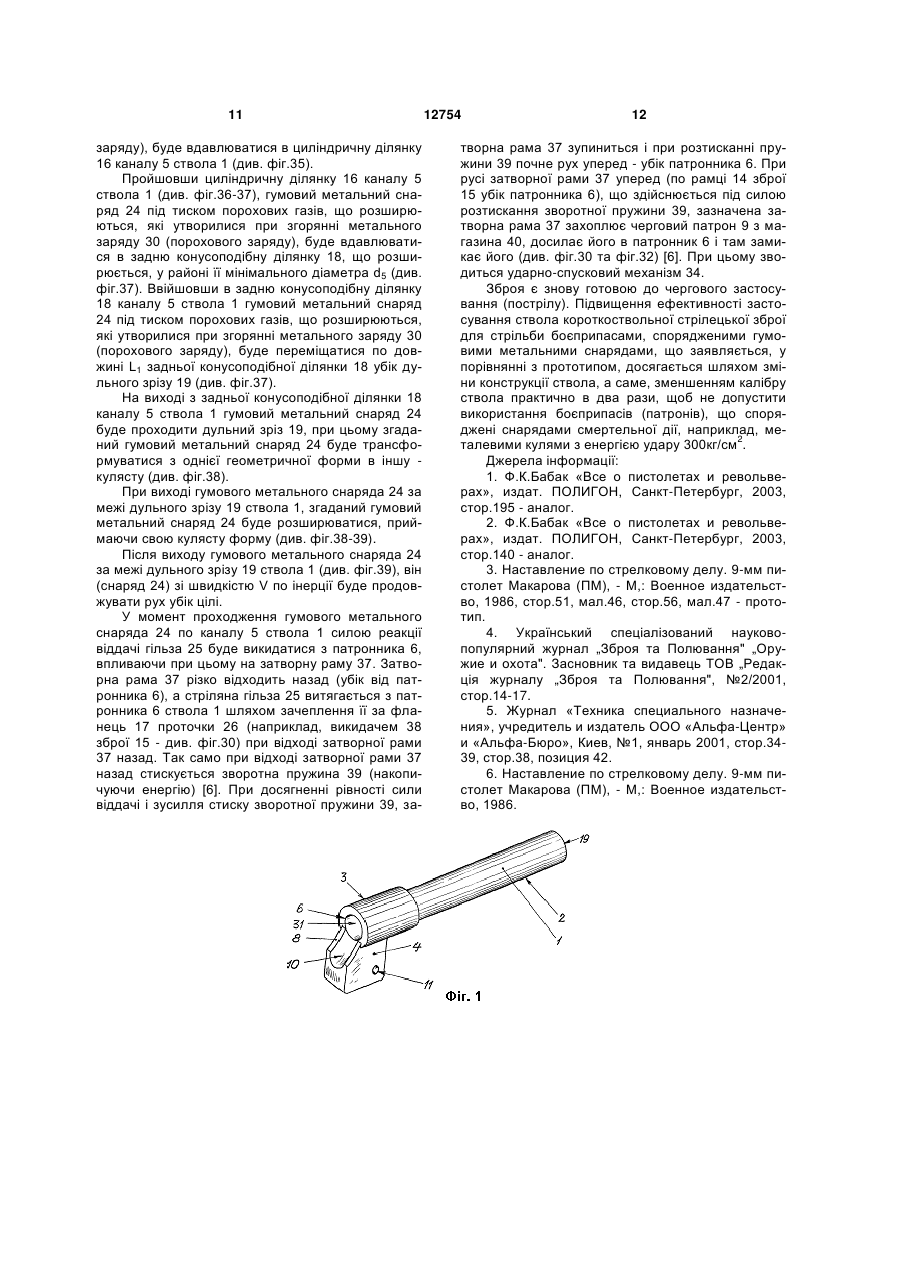

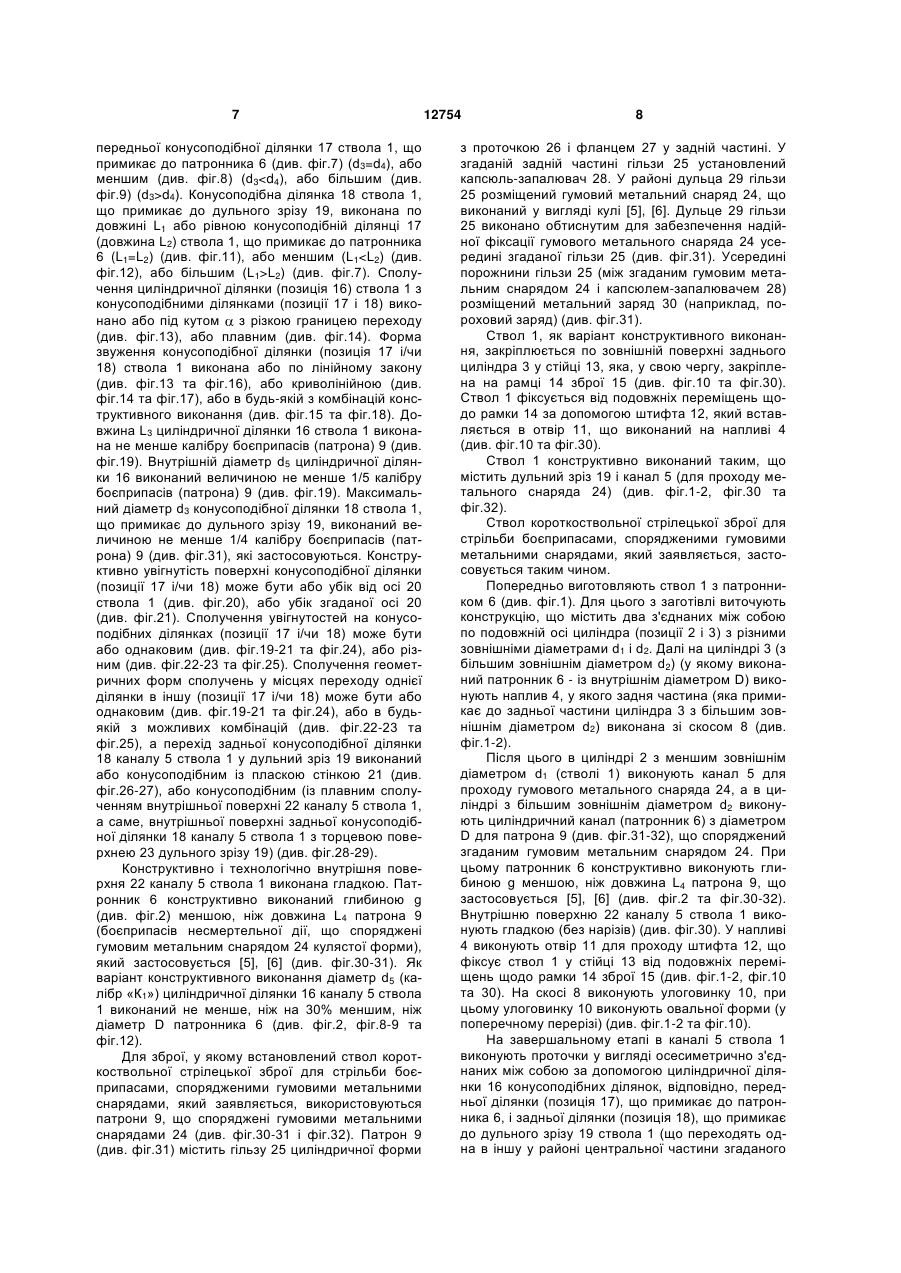

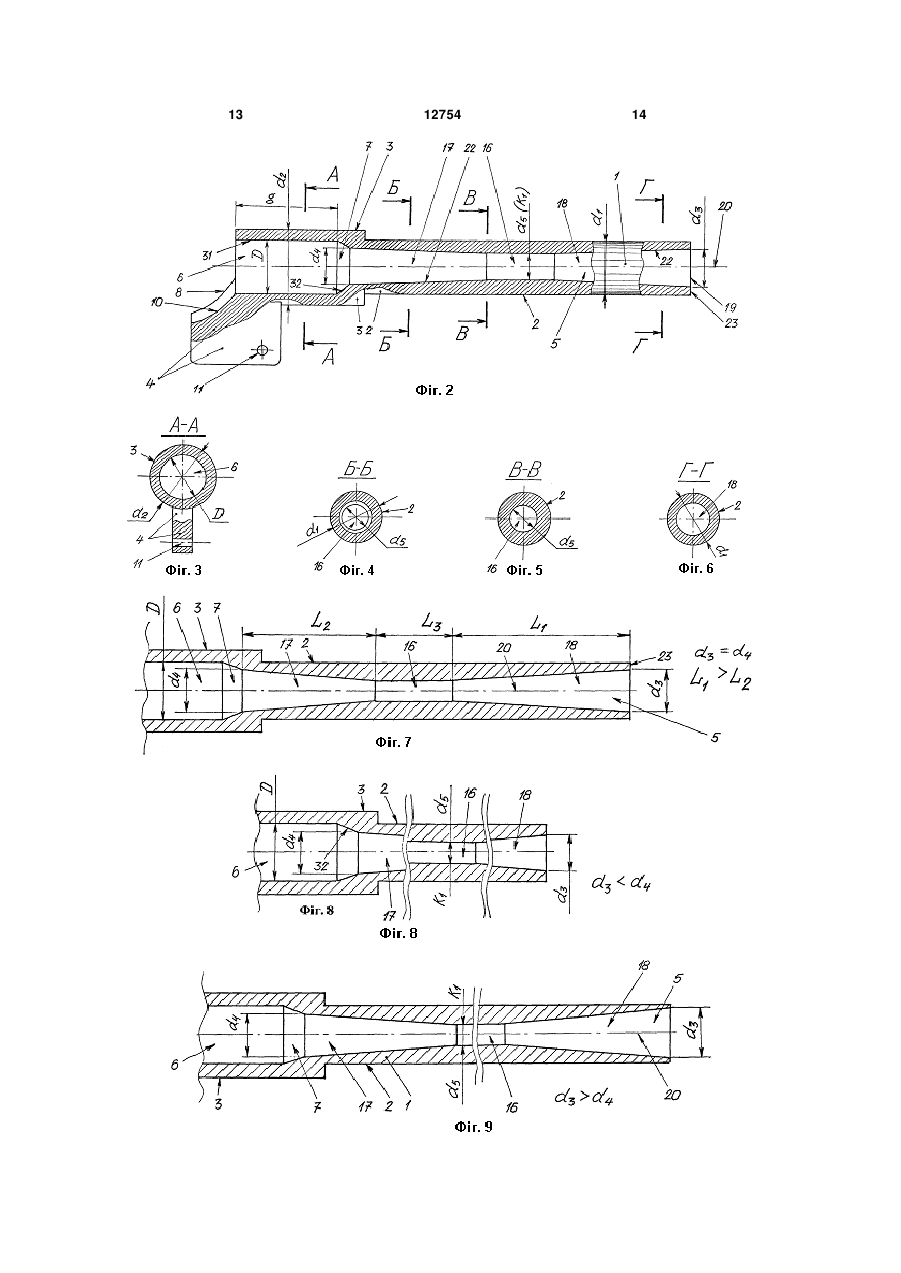

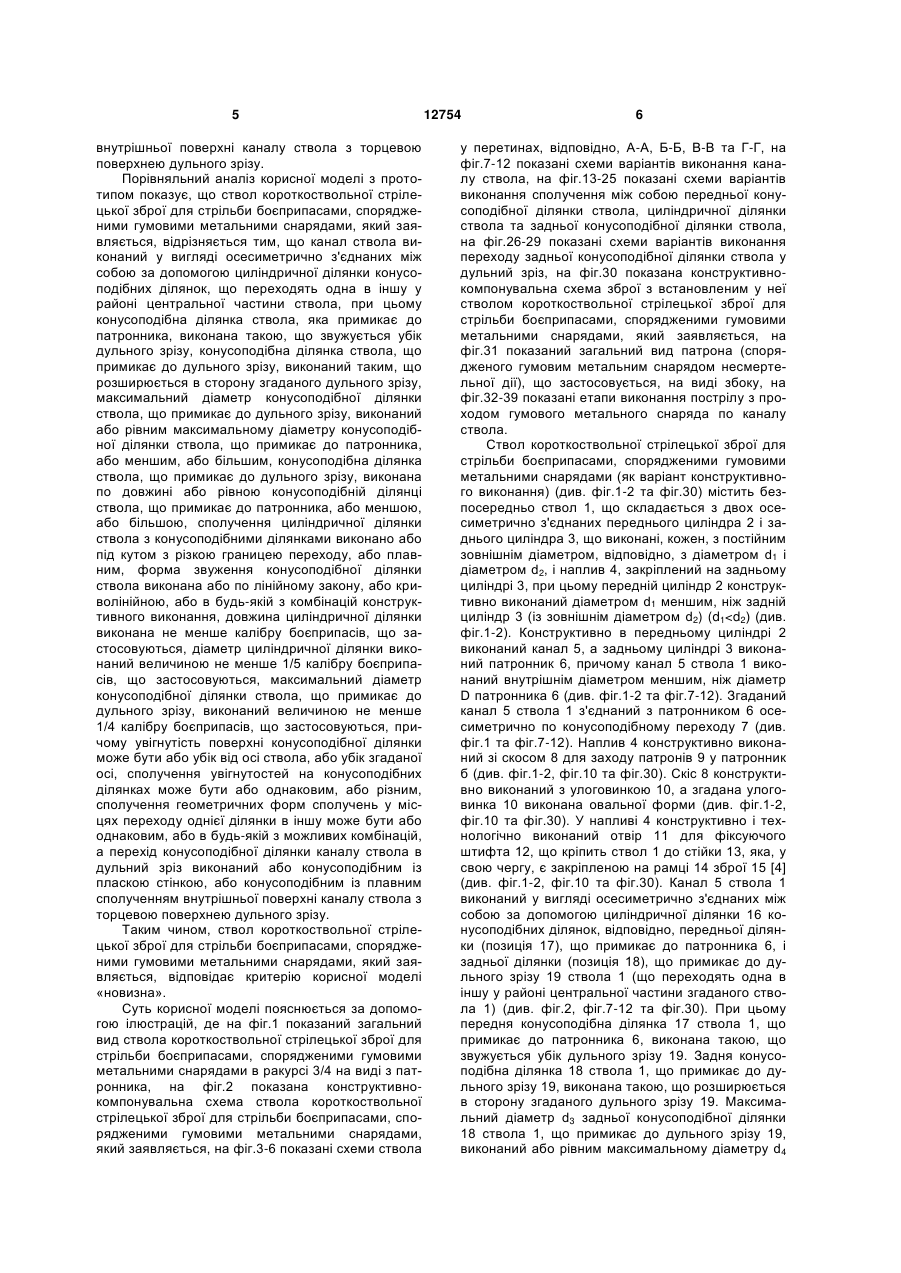

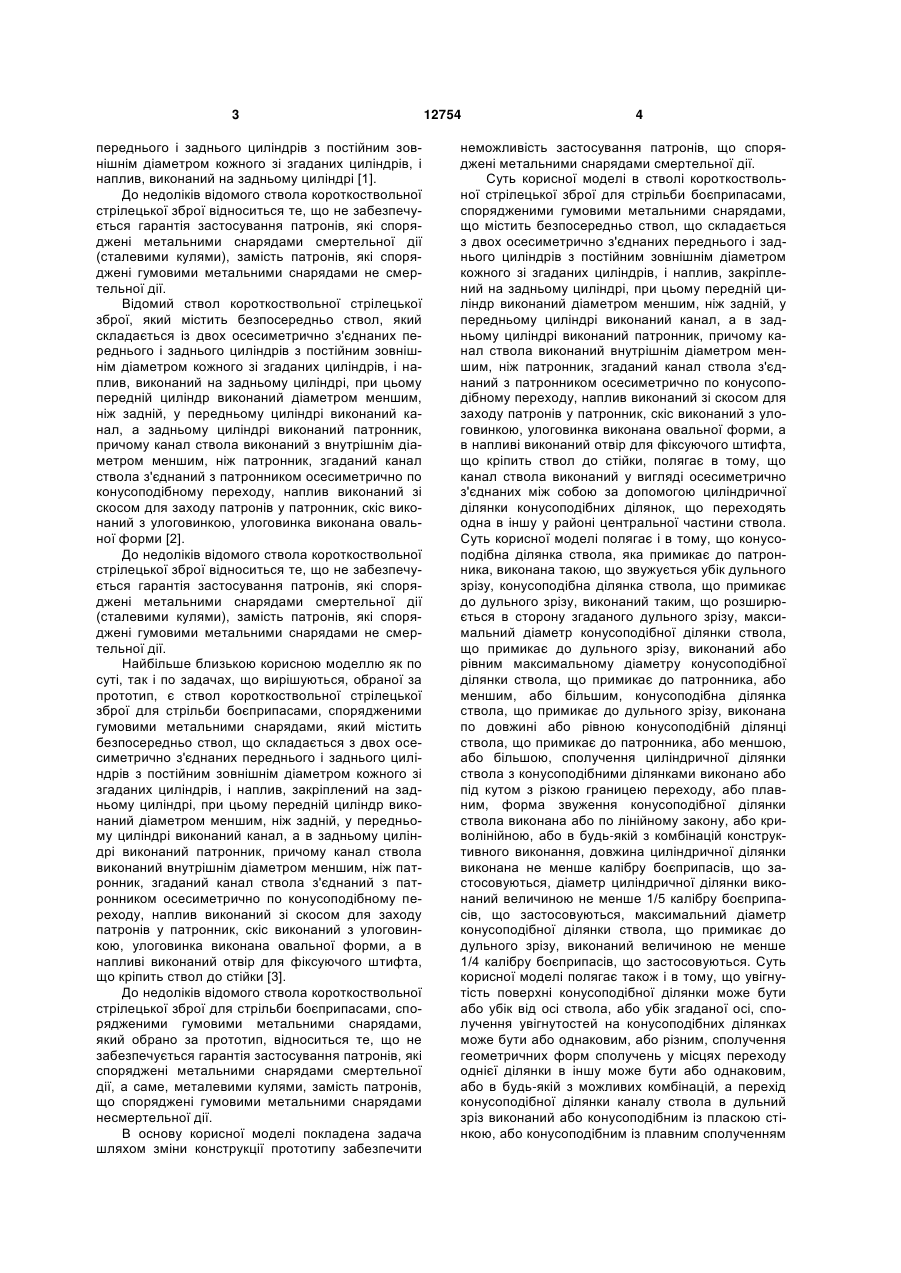

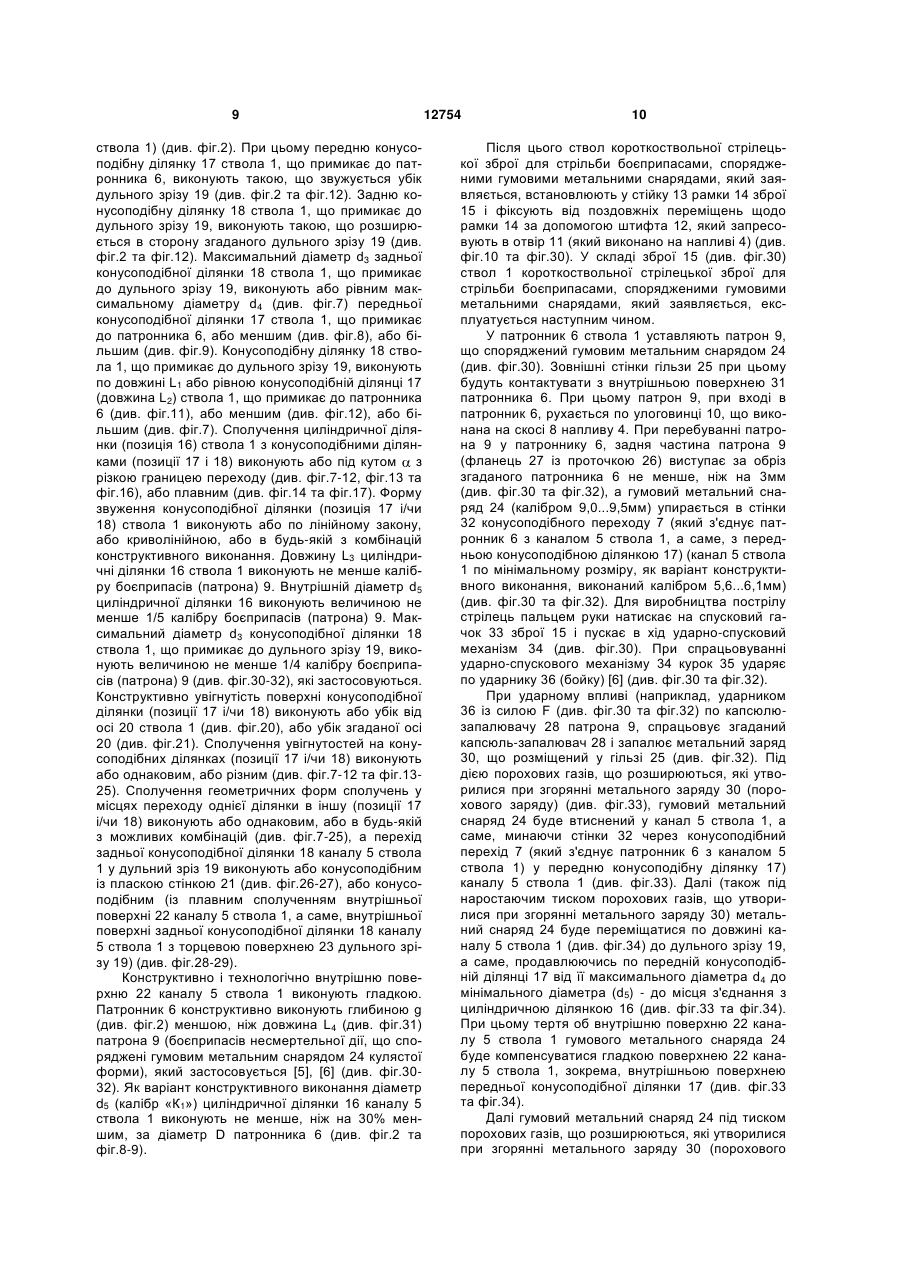

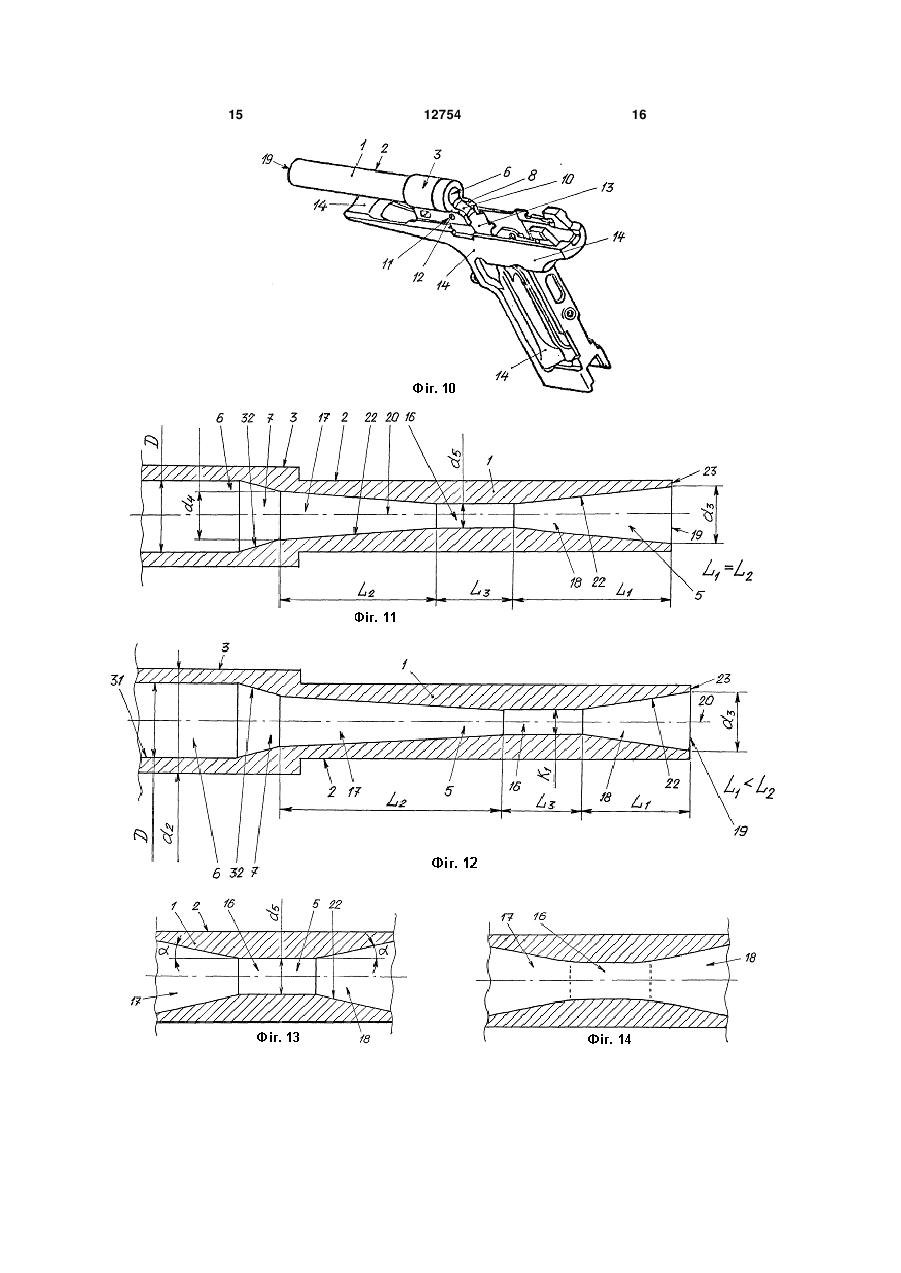

Ствол короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, що містить безпосередньо ствол, який складається з двох вісесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром, меншим ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром, меншим ніж патронник, згаданий канал ствола з'єднаний з патронником вісесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з жолобком, жолобок виконаний овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки, який відрізняється тим, що канал ствола виконаний у вигляді вісесиметрично з'єднаних між собою за допомогою циліндричної ділянки конусоподібних ділянок, що переходять одна в іншу у ділянці центральної частини ствола, при цьому конусоподібна ділянка ствола, яка примикає до патронника, виконана такою, що звужується у бік U 2 UA 1 3 переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, виконаний на задньому циліндрі [1]. До недоліків відомого ствола короткоствольної стрілецької зброї відноситься те, що не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії (сталевими кулями), замість патронів, які споряджені гумовими метальними снарядами не смертельної дії. Відомий ствол короткоствольної стрілецької зброї, який містить безпосередньо ствол, який складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, виконаний на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим, ніж задній, у передньому циліндрі виконаний канал, а задньому циліндрі виконаний патронник, причому канал ствола виконаний з внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми [2]. До недоліків відомого ствола короткоствольної стрілецької зброї відноситься те, що не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії (сталевими кулями), замість патронів, які споряджені гумовими метальними снарядами не смертельної дії. Найбільше близькою корисною моделлю як по суті, так і по задачах, що вирішуються, обраної за прототип, є ствол короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, який містить безпосередньо ствол, що складається з двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим, ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки [3]. До недоліків відомого ствола короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, який обрано за прототип, відноситься те, що не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, а саме, металевими кулями, замість патронів, що споряджені гумовими метальними снарядами несмертельної дії. В основу корисної моделі покладена задача шляхом зміни конструкції прототипу забезпечити 12754 4 неможливість застосування патронів, що споряджені метальними снарядами смертельної дії. Суть корисної моделі в стволі короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, що містить безпосередньо ствол, що складається з двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим, ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки, полягає в тому, що канал ствола виконаний у вигляді осесиметрично з'єднаних між собою за допомогою циліндричної ділянки конусоподібних ділянок, що переходять одна в іншу у районі центральної частини ствола. Суть корисної моделі полягає і в тому, що конусоподібна ділянка ствола, яка примикає до патронника, виконана такою, що звужується убік дульного зрізу, конусоподібна ділянка ствола, що примикає до дульного зрізу, виконаний таким, що розширюється в сторону згаданого дульного зрізу, максимальний діаметр конусоподібної ділянки ствола, що примикає до дульного зрізу, виконаний або рівним максимальному діаметру конусоподібної ділянки ствола, що примикає до патронника, або меншим, або більшим, конусоподібна ділянка ствола, що примикає до дульного зрізу, виконана по довжині або рівною конусоподібній ділянці ствола, що примикає до патронника, або меншою, або більшою, сполучення циліндричної ділянки ствола з конусоподібними ділянками виконано або під кутом з різкою границею переходу, або плавним, форма звуження конусоподібної ділянки ствола виконана або по лінійному закону, або криволінійною, або в будь-якій з комбінацій конструктивного виконання, довжина циліндричної ділянки виконана не менше калібру боєприпасів, що застосовуються, діаметр циліндричної ділянки виконаний величиною не менше 1/5 калібру боєприпасів, що застосовуються, максимальний діаметр конусоподібної ділянки ствола, що примикає до дульного зрізу, виконаний величиною не менше 1/4 калібру боєприпасів, що застосовуються. Суть корисної моделі полягає також і в тому, що увігнутість поверхні конусоподібної ділянки може бути або убік від осі ствола, або убік згаданої осі, сполучення увігнутостей на конусоподібних ділянках може бути або однаковим, або різним, сполучення геометричних форм сполучень у місцях переходу однієї ділянки в іншу може бути або однаковим, або в будь-якій з можливих комбінацій, а перехід конусоподібної ділянки каналу ствола в дульний зріз виконаний або конусоподібним із пласкою стінкою, або конусоподібним із плавним сполученням 5 внутрішньої поверхні каналу ствола з торцевою поверхнею дульного зрізу. Порівняльний аналіз корисної моделі з прототипом показує, що ствол короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, який заявляється, відрізняється тим, що канал ствола виконаний у вигляді осесиметрично з'єднаних між собою за допомогою циліндричної ділянки конусоподібних ділянок, що переходять одна в іншу у районі центральної частини ствола, при цьому конусоподібна ділянка ствола, яка примикає до патронника, виконана такою, що звужується убік дульного зрізу, конусоподібна ділянка ствола, що примикає до дульного зрізу, виконаний таким, що розширюється в сторону згаданого дульного зрізу, максимальний діаметр конусоподібної ділянки ствола, що примикає до дульного зрізу, виконаний або рівним максимальному діаметру конусоподібної ділянки ствола, що примикає до патронника, або меншим, або більшим, конусоподібна ділянка ствола, що примикає до дульного зрізу, виконана по довжині або рівною конусоподібній ділянці ствола, що примикає до патронника, або меншою, або більшою, сполучення циліндричної ділянки ствола з конусоподібними ділянками виконано або під кутом з різкою границею переходу, або плавним, форма звуження конусоподібної ділянки ствола виконана або по лінійному закону, або криволінійною, або в будь-якій з комбінацій конструктивного виконання, довжина циліндричної ділянки виконана не менше калібру боєприпасів, що застосовуються, діаметр циліндричної ділянки виконаний величиною не менше 1/5 калібру боєприпасів, що застосовуються, максимальний діаметр конусоподібної ділянки ствола, що примикає до дульного зрізу, виконаний величиною не менше 1/4 калібру боєприпасів, що застосовуються, причому увігнутість поверхні конусоподібної ділянки може бути або убік від осі ствола, або убік згаданої осі, сполучення увігнутостей на конусоподібних ділянках може бути або однаковим, або різним, сполучення геометричних форм сполучень у місцях переходу однієї ділянки в іншу може бути або однаковим, або в будь-якій з можливих комбінацій, а перехід конусоподібної ділянки каналу ствола в дульний зріз виконаний або конусоподібним із пласкою стінкою, або конусоподібним із плавним сполученням внутрішньої поверхні каналу ствола з торцевою поверхнею дульного зрізу. Таким чином, ствол короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг.1 показаний загальний вид ствола короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами в ракурсі 3/4 на виді з патронника, на фіг.2 показана конструктивнокомпонувальна схема ствола короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, який заявляється, на фіг.3-6 показані схеми ствола 12754 6 у перетинах, відповідно, А-А, Б-Б, В-В та Г-Г, на фіг.7-12 показані схеми варіантів виконання каналу ствола, на фіг.13-25 показані схеми варіантів виконання сполучення між собою передньої конусоподібної ділянки ствола, циліндричної ділянки ствола та задньої конусоподібної ділянки ствола, на фіг.26-29 показані схеми варіантів виконання переходу задньої конусоподібної ділянки ствола у дульний зріз, на фіг.30 показана конструктивнокомпонувальна схема зброї з встановленим у неї стволом короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами, який заявляється, на фіг.31 показаний загальний вид патрона (спорядженого гумовим метальним снарядом несмертельної дії), що застосовується, на виді збоку, на фіг.32-39 показані етапи виконання пострілу з проходом гумового метального снаряда по каналу ствола. Ствол короткоствольної стрілецької зброї для стрільби боєприпасами, спорядженими гумовими метальними снарядами (як варіант конструктивного виконання) (див. фіг.1-2 та фіг.30) містить безпосередньо ствол 1, що складається з двох осесиметрично з'єднаних переднього циліндра 2 і заднього циліндра 3, що виконані, кожен, з постійним зовнішнім діаметром, відповідно, з діаметром d1 і діаметром d2, і наплив 4, закріплений на задньому циліндрі 3, при цьому передній циліндр 2 конструктивно виконаний діаметром d1 меншим, ніж задній циліндр 3 (із зовнішнім діаметром d2) (d1
