Сигаретний папір

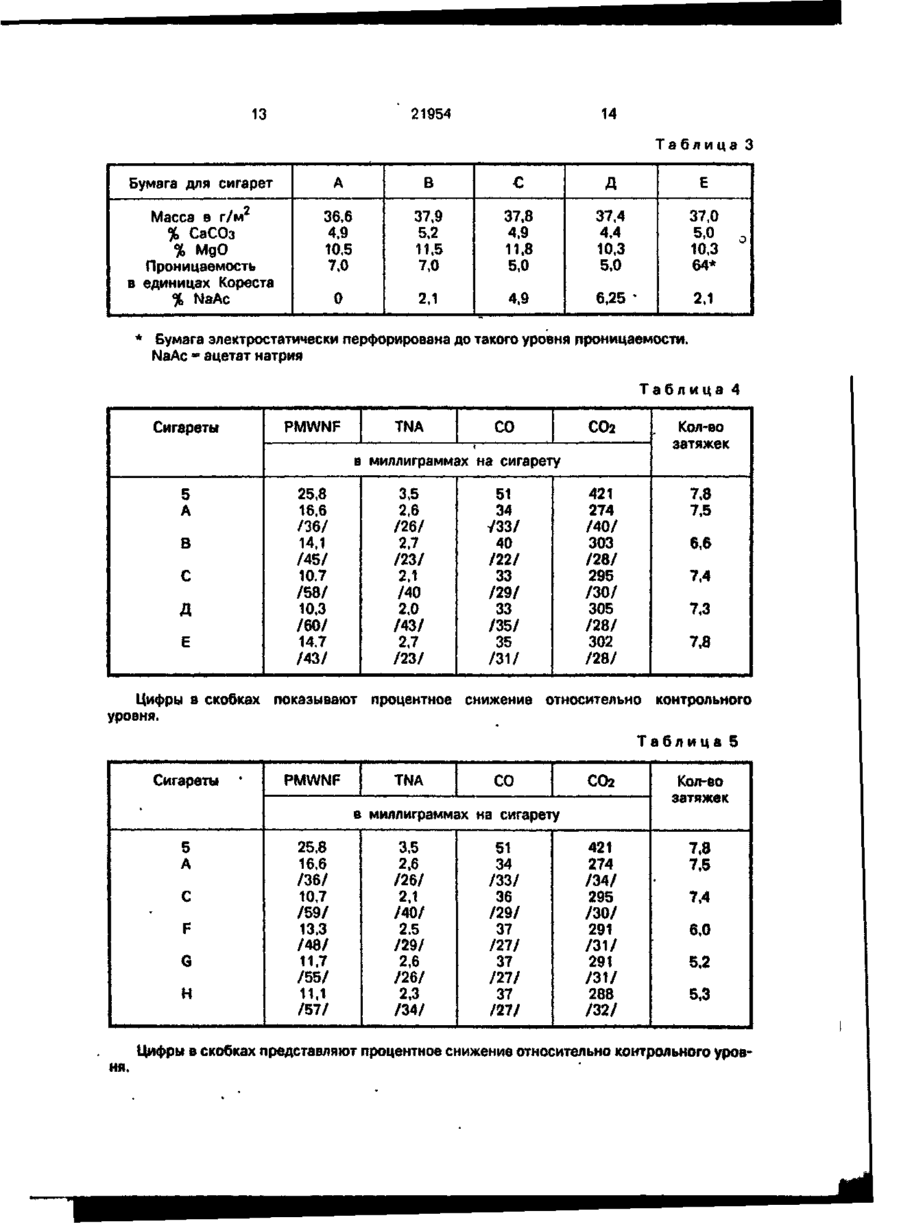

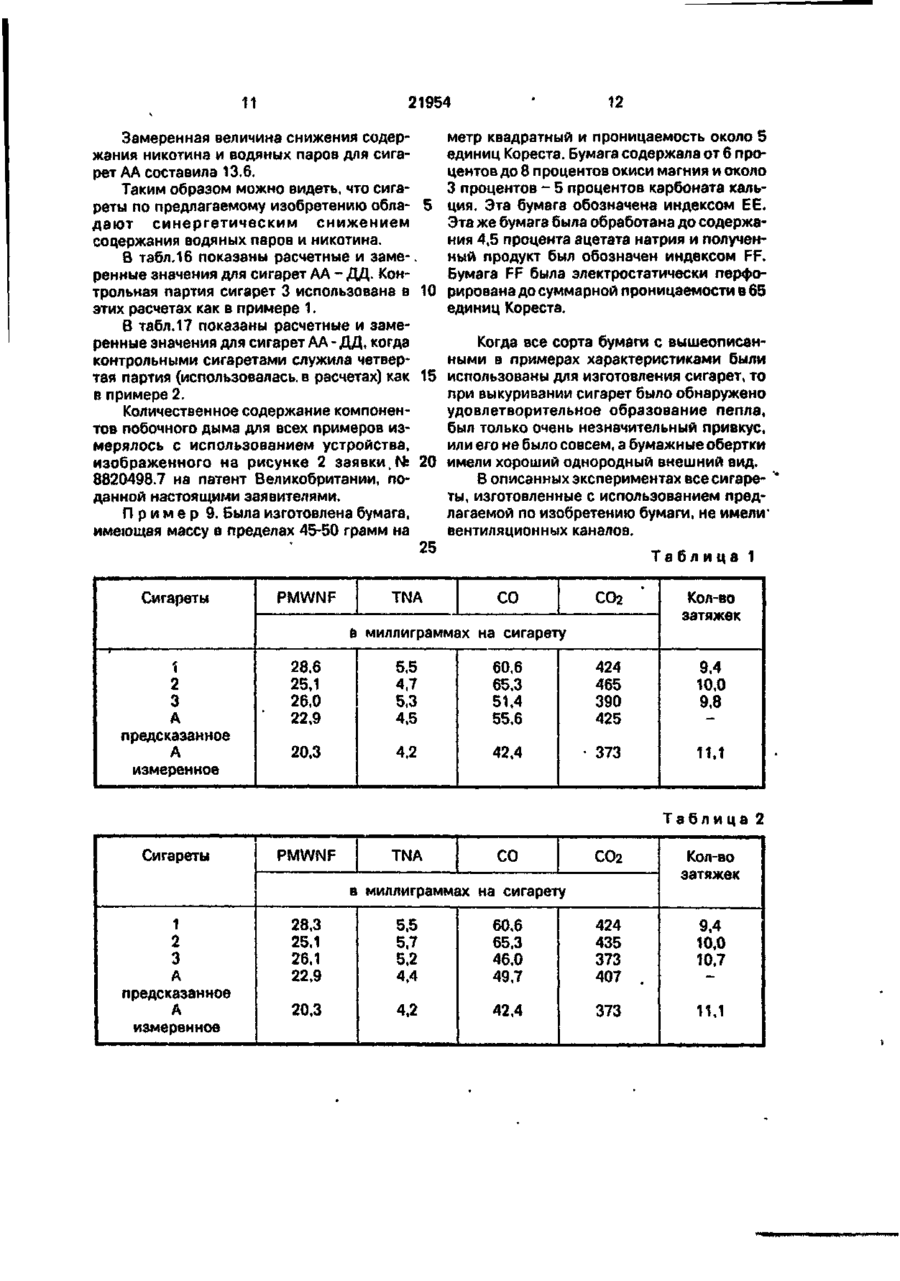

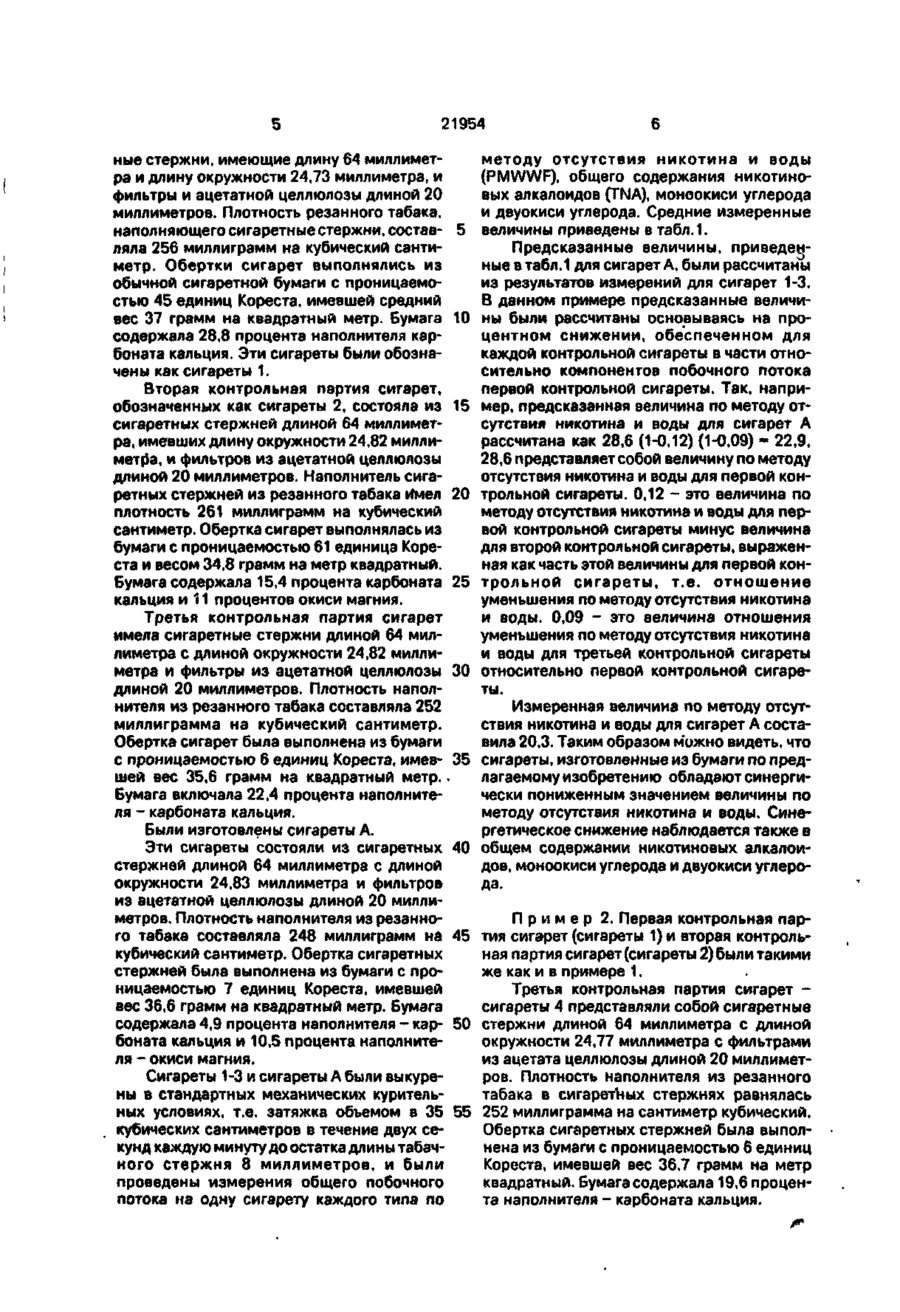

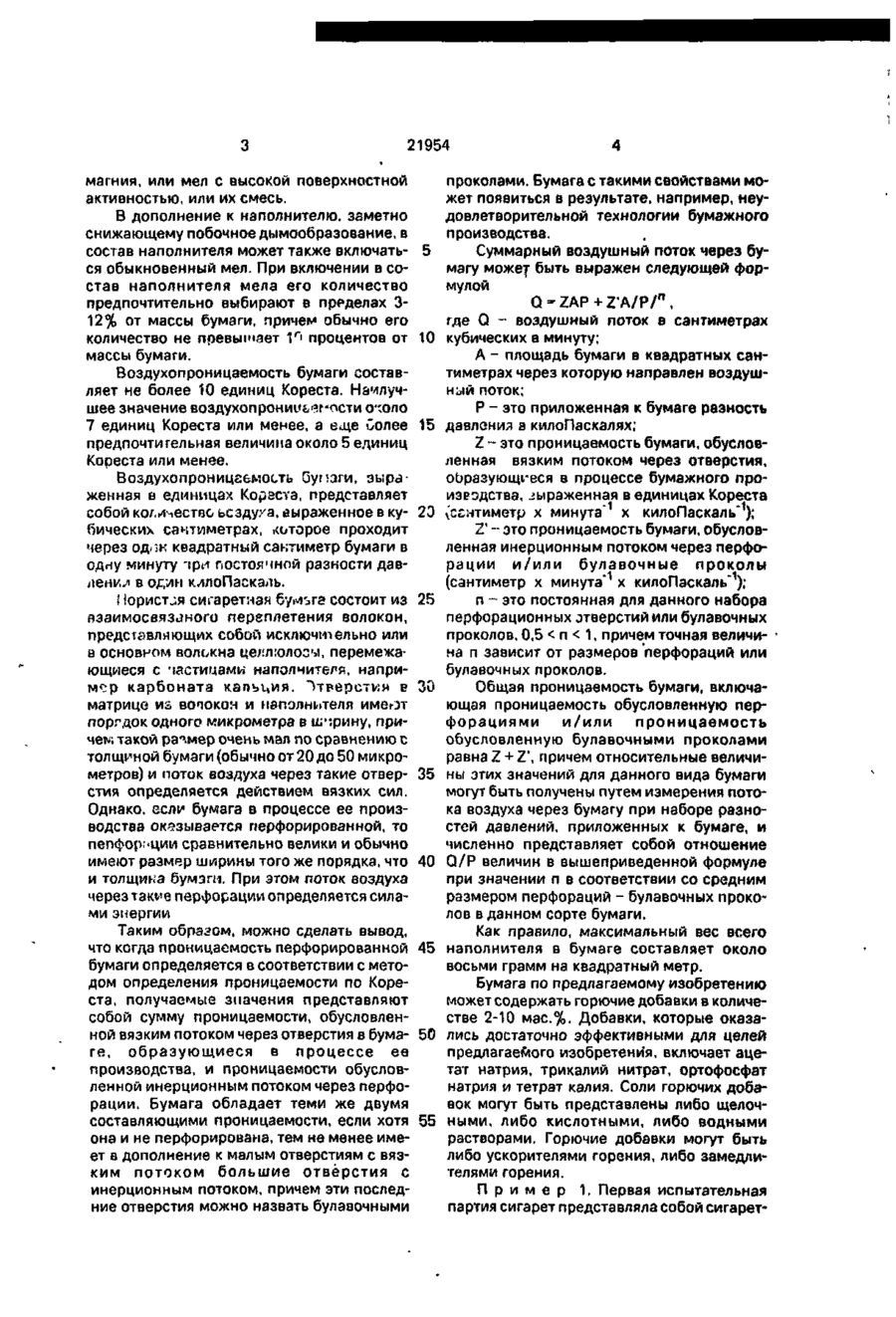

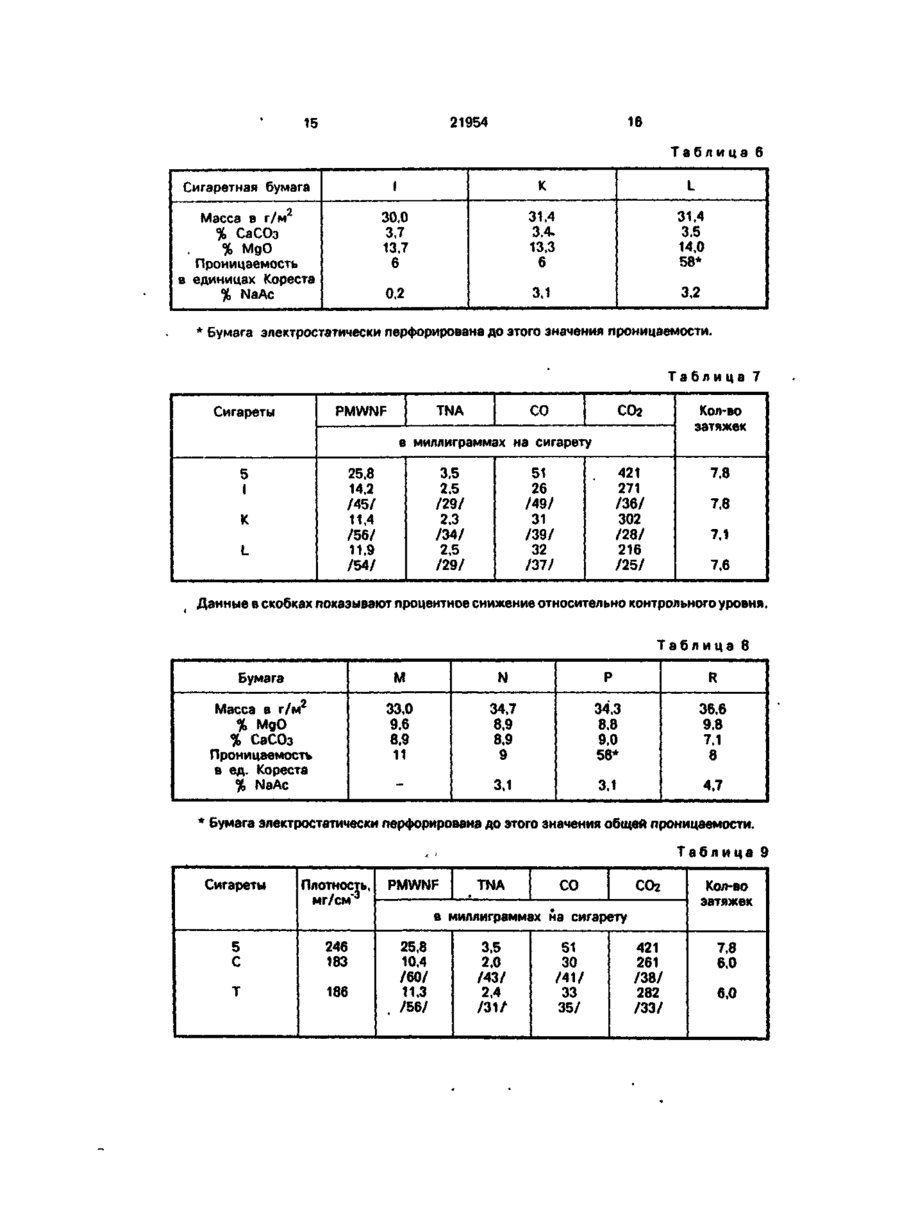

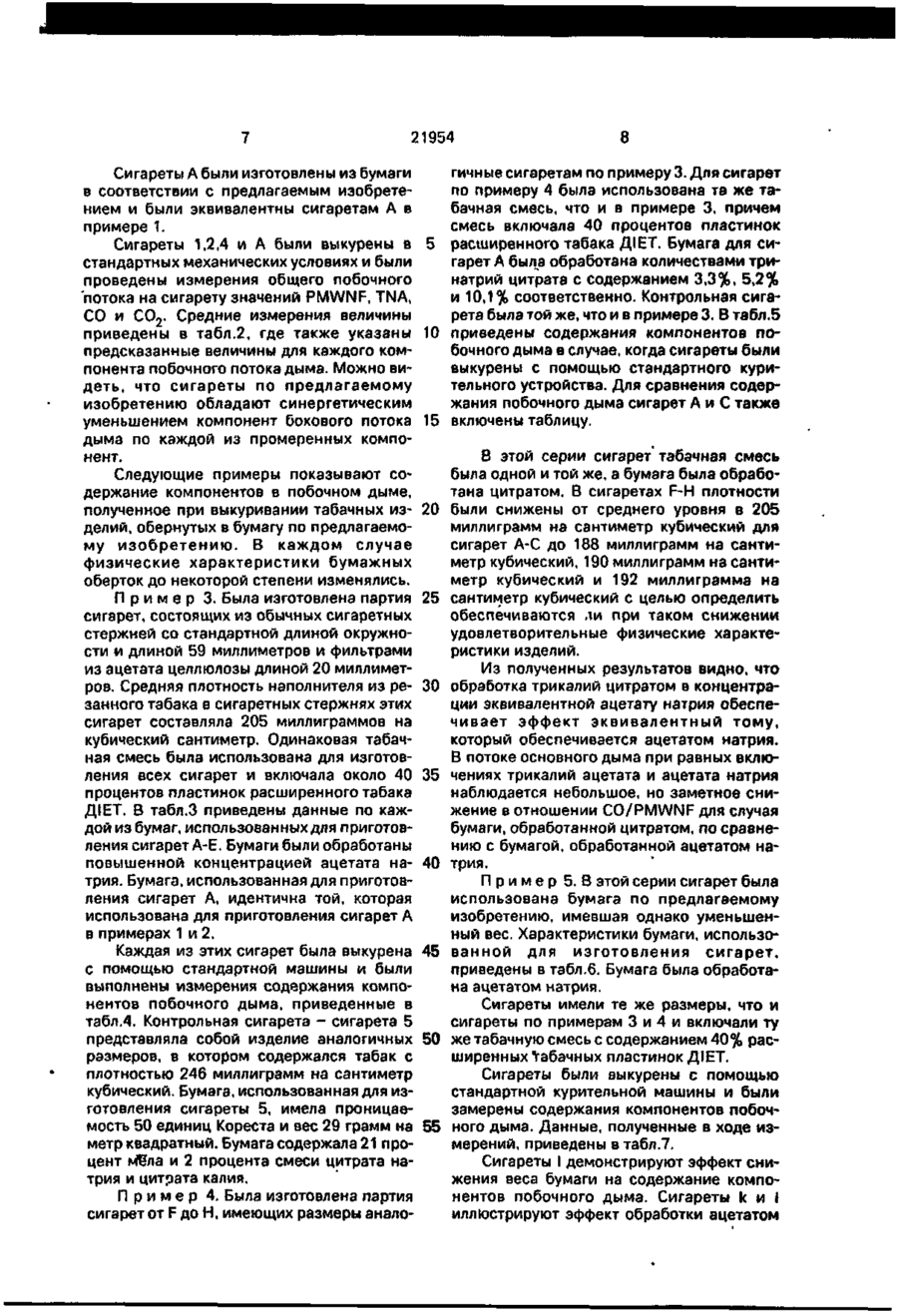

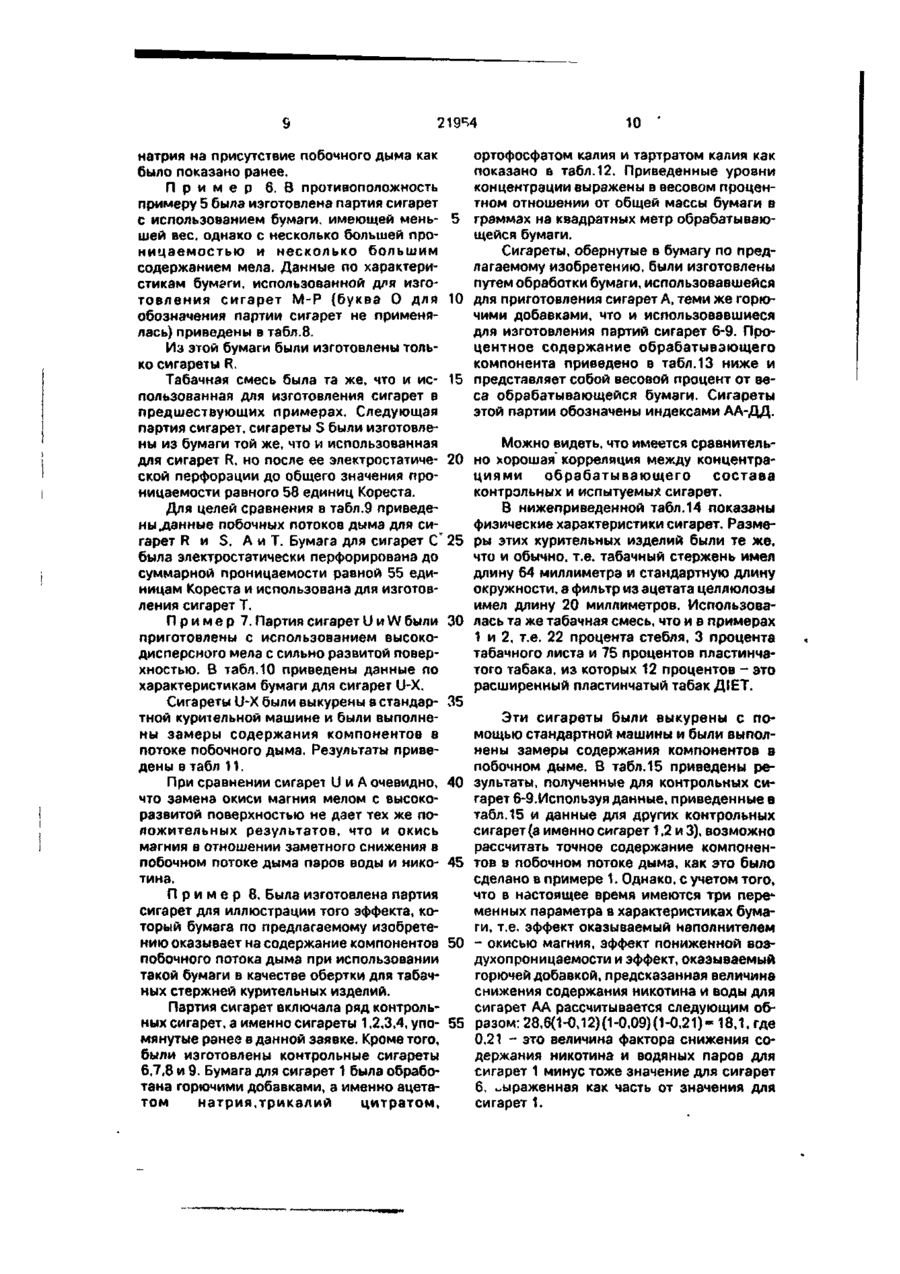

1. Сигаретная бумага, содержащая наполнители, в том числе снижающие побочное дымообразование, о т л и ч а ю щ а я с я тем, что наполнители, снижающие побочное дымообразование, она содержит в количестве 4-18 мас.% при общем содержании наполнителей не превышающем 20 мас.%, при этом масса бумаги составляет 30-50 г/м 2 . 2. Сигаретная бумага по п.1, о т л и ч аю щ а я с я тем, что в качестве наполнителей снижающих побочное дымсобразование, она содержит оксид магния или гидроксид магния или мел с высокой поверхностной активностью или их смеси. 3. Сигаретная бумага по п.1 или 2, о т л и ч а ю щ а я с я тем, что в качестве одного из наполнителей она содержит обыкновенный мел в количестве 3-12 мас.%. 4. Сигаретная бумага по любому из пп.1-3, о т л и ч а ю щ а я с я тем, что ее воздухопроницаемость не превышает 10 единиц Кореста. 5. Сигаретная бумага по любому из пп. 1-4, о т л и ч а ю щ а я с я тем, что она содержит горючую добавку в количестве 2 10 мае %. 6. Сигаретная бумага по п.5, о т л и ч а ю щ а я с я тем, что в качестве горючей добавки она содержит ацетат натрия, или трикалий цитрат, или ортофосфат калия, или тартрат калия или их смеси. 7. Сигаретная бумага по любому из пп.1-6, о т л и ч а ю щ а я с я тем, что максимальная масса всех наполнителей составляет около 8 г/м 2 . С > ел t Изобретение относится к технологии изготовления сигаретной бумаги. Уже известна сигаретная бумага, включающая наполнитель, часть которого обладает способностью снижать побочное дымообразование [1]. Однако известная бумага недостаточно эффективна в отношении снижения побочного дымообразования. Задачей изобретения'является создание сигаретной бумаги, имеющей пониженное побочное дымообразование. Достигается это тем, что бумага содержит не более 20 мас.% общего количества наполнителя, и них 4-18 мас.% составляет наполнитель, снижающий побочное дымообразование, при этом масса бумаги составляет 30-50 г/м 2 . В качестве наполнителя, снижающего побочное дымообразование, используют окись магния или гидроокись О 21954 магния, или мел с высокой поверхностной активностью, или их смесь. В дополнение к наполнителю, заметно снижающему побочное дымообразование, в состав наполнителя может также включаться обыкновенный мел. При включении в состав наполнителя мела его количество предпочтительно выбирают в пределах 312% от массы бумаги, причем обычно его количество не превышает 1 Г | процентов от массы бумаги. Воздухопроницаемость бумаги составляет не более 10 единиц Кореста. Наилучшее значение воздухопронииьегости О'соло 7 единиц Кореста или менее, а еще Солее предпочтительная величина около 5 единиц Кореста или менее. Воздухопроницаемость Оупаги, зыраженная в единицах Корзста, представляет собой количество воздуха, выраженное в кубических сантиметрах, которое проходит через одмк квадратный сантиметр бумаги в одну минуту ~іри постоячнлй разности давлении в один килоПаскаль. І Іорист^я сигаретная бумыа состоит из взаимосвязано™ переплетения волокон, представляющих собой исключительно или в основном волокна целлюлозы, перемежающиеся с частицами наполнителя, например карбоната капьция. "^тверстюи Е матрице из вопокон и наполнителя имеют поргдок одного микрометра в ширину, причем такой размер очень мал по сравнению с толщиной бумаги (обычно от 20 до 50 микрометров) и поток воздуха через такие отверстия определяется действием вязких сил. Однако, если бумага в процессе ее производства оказывается перфорированной, то перфорации сравнительно велики и обычно имеют размер ширины того же порядка, что и толщина бумзги. При этом поток воздуха через так^е перфорации определяется силами энергии Таким образом, можно сделать вывод, что когда проницаемость перфорированной бумаги определяется в соответствии с методом определения проницаемости по Кореста, получаемые значения представляют собой сумму проницаемости, обусловленной вязким потоком через отверстия в бумаге, о б р а з у ю щ и е с я в процессе ее производства, и проницаемости обусловленной инерционным потоком через перфорации. Бумага обладает теми же двумя составляющими проницаемости» если хотя она и не перфорирована, тем не менее имеет в дополнение к малым отверстиям с вязким п о т о к о м большие отверстия с инерционным потоком, причем эти последние отверстия можно назвать булавочными 5 10 15 20 25 30 35 40 45 50 55 проколами. Бумага с такими свойствами может появиться в результате, например, неудовлетворительной технологии бумажного производства. Суммарный воздушный поток через бумагу может быть выражен следующей формулой Q - ZAP + Z'A/P/ n , где Q - воздушный поток в сантиметрах кубических в минуту; А - площадь бумаги в квадратных сантиметрах через которую направлен воздушный поток; Р - это приложенная к бумаге разность давления в килоПаскалях; Z - это проницаемость бумаги, обусловленная вязким потоком через отверстия, оЬразующиеся в процессе бумажного производства, выраженная в единицах Кореста (сєнтиметр х минута"1 х килоПаскаль"1); Т - это проницаемость бумаги, обусловленная инерционным потоком через перфорации и/или булавочные проколы (сантиметр х минута"1 х килоПаскаль"1); п - это постоянная для данного набора перфорационных отверстий или булавочных проколов, 0,5 < п < 1, причем точная величина п зависит от размеров перфораций или булавочных проколов. Общая проницаемость бумаги, включающая проницаемость обусловленную перфорациями и/или проницаемость обусловленную булавочными проколами равна Z + Z', причем относительные величины этих значений для данного вида бумаги могут быть получены путем измерения потока воздуха через бумагу при наборе разностей давлений, приложенных к бумаге, и численно представляет собой отношение Q/P величин в вышеприведенной формуле при значении п в соответствии со средним размером перфораций - булавочных проколов в данном сорте бумаги. Как правило, максимальный вес всего наполнителя в бумаге составляет около восьми грамм на квадратный метр. Бумага по предлагаемому изобретению может содержать горючие добавки в количестве 2-10 мас.%. Добавки, которые оказались достаточно эффективными для целей предлагаемого изобретения, включает ацетат натрия, трикалий нитрат, ортофосфат натрия и тетрат калия. Соли горючих добавок могут быть представлены либо щелочными, либо кислотными, либо водными растворами. Горючие добавки могут быть либо ускорителями горения, либо замедлителями горения. П р и м е р 1. Первая испытательная партия сигарет представляла собой сигарет 21954 ные стержни, имеющие длину 64 миллиметра и длину окружности 24,73 миллиметра, и фильтры и ацетатной целлюлозы длиной 20 миллиметров. Плотность резанного табака, наполняющего сигаретные стержни, состав- 5 ляла 256 миллиграмм на кубический сантиметр. Обертки сигарет выполнялись из обычной сигаретной бумаги с проницаемостью 45 единиц Кореста, имевшей средний вес 37 грамм на квадратный метр. Бумага 10 содержала 28,8 процента наполнителя карбоната кальция. Эти сигареты были обозначены как сигареты 1. Вторая контрольная партия сигарет, обозначенных как сигареты 2, состояла из 15 сигаретных стержней длиной 64 миллиметра, имевших длину окружности 24,82 миллиметра, и фильтров из ацетатной целлюлозы длиной 20 миллиметров. Наполнитель сигаретных стержней из резанного табака Имел 20 плотность 261 миллиграмм на кубический сантиметр. Обертка сигарет выполнялась из бумаги с проницаемостью 61 единица Кореста и весом 34,8 грамм на метр квадратный. Бумага содержала 15,4 процента карбоната 25 кальция и 11 процентов окиси магния. Третья контрольная партия сигарет имела сигаретные стержни длиной 64 миллиметра с длиной окружности 24,82 миллиметра и фильтры из ацетатной целлюлозы 30 длиной 20 миллиметров. Плотность наполнителя из резанного табака составляла 252 миллиграмма на кубический сантиметр. Обертка сигарет была выполнена из бумаги с проницаемостью 6 единиц Кореста, имев- 35 шей вес 35,6 грамм на квадратный метр.. Бумага включала 22,4 процента наполнителя - карбоната кальция. Были изготовлены сигареты А. Эти сигареты состояли из сигаретных 40 стержней длиной 64 миллиметра с длиной окружности 24,83 миллиметра и фильтров из ацетатной целлюлозы длиной 20 миллиметров. Плотность наполнителя из резанного табака составляла 248 миллиграмм на 45 кубический сантиметр. Обертка сигаретных стержней была выполнена из бумаги с проницаемостью 7 единиц Кореста, имевшей вес 36,6 грамм на квадратный метр. Бумага содержала 4,9 процента наполнителя - кар- 50 боната кальция и 10,5 процента наполнителя - окиси магния. Сигареты 1-3 и сигареты А были выкурены в стандартных механических курительных условиях, т.е. затяжка объемом в 35 55 кубических сантиметров в течение двух секунд каждую минуту до остатка длины табачного стержня 8 миллиметров, и были проведены измерения общего побочного потока на одну сигарету каждого типа по методу отсутствия никотина и воды (PMWWF), общего содержания никотиновых алкалоидов (TNA), моноокиси углерода и двуокиси углерода. Средние измеренные величины приведены в табл.1. Предсказанные величины, приведенные в табл.1 для сигарет А, были рассчитаны из результатов измерений для сигарет 1-3. В данном примере предсказанные величины были рассчитаны основываясь на процентном снижении, обеспеченном для каждой контрольной сигареты в части относительно компонентов побочного потока первой контрольной сигареты. Так, например, предсказанная величина по методу отсутствия никотина и воды для сигарет А рассчитана как 28,6 (1-0,12) (1-0,09) - 22,9, 28,6 представляет собой величину по методу отсутствия никотина и воды для первой контрольной сигареты. 0,12 - это величина по методу отсутствия никотина и воды для первой контрольной сигареты минус величина для второй контрольной сигареты, выраженная как часть этой величины для первой контрольной сигареты, т.е. отношение уменьшения по методу отсутствия никотина и воды. 0,09 - это величина отношения уменьшения по методу отсутствия никотина и воды для третьей контрольной сигареты относительно первой контрольной сигареты. Измеренная величина по методу отсутствия никотина и воды для сигарет А составила 20,3. Таким образом мижно видеть, что сигареты, изготовленные из бумаги по предлагаемому изобретению обладают синергически пониженным значением величины по методу отсутствия никотина и воды. Синергетическое снижение наблюдается также в общем содержании никотиновых алкалоидов, моноокиси углерода и двуокиси углерода. П р и м е р 2. Первая контрольная партия сигарет (сигареты 1) и вторая контрольная партия сигарет (сигареты 2) были такими же как и в примере 1. Третья контрольная партия сигарет сигареты 4 представляли собой сигаретные стержни длиной 64 миллиметра с длиной окружности 24,77 миллиметра с фильтрами из ацетата целлюлозы длиной 20 миллиметров. Плотность наполнителя из резанного табака в сигаретных стержнях равнялась 252 миллиграмма на сантиметр кубический. Обертка сигаретных стержней была выполнена из бумаги с проницаемостью 6 единиц Кореста, имевшей вес 36,7 грамм на метр квадратный. Бумага содержала 19,6 процента наполнителя - карбоната кальция. 21954 Сигареты А были изготовлены из бумаги в соответствии с предлагаемым изобретением и были эквивалентны сигаретам А в примере 1. Сигареты 1,2,4 и А были выкурены в 5 стандартных механических условиях и были проведены измерения общего побочного потока на сигарету значений PMWNF, TNA, СО и СО2. Средние измерения величины приведены в табл.2, где также указаны 10 предсказанные величины для каждого компонента побочного потока дыма. Можно видеть, что сигареты по предлагаемому изобретению обладают синергетическим уменьшением компонент бокового потока 15 дыма по каждой из промеренных компонент. Следующие примеры показывают содержание компонентов в побочном дыме, полученное при выкуривании табачных из- 20 делий, обернутых в бумагу по предлагаемому и з о б р е т е н и ю . В к а ж д о м случае физические характеристики бумажных оберток до некоторой степени изменялись. П р и м е р 3. Была изготовлена партия 25 сигарет, состоящих из обычных сигаретных стержней со стандартной длиной окружности и длиной 59 миллиметров и фильтрами из ацетата целлюлозы длиной 20 миллиметров. Средняя плотность наполнителя из ре- 30 занного табака в сигаретных стержнях этих сигарет составляла 205 миллиграммов на кубический сантиметр. Одинаковая табачная смесь была использована для изготовления всех сигарет и включала около 40 35 процентов пластинок расширенного табака ДІЕТ. В табл.3 приведены данные по каждой из бумаг, использованных для приготовления сигарет А-Е. Бумаги были обработаны повышенной концентрацией ацетата на- 40 трия. Бумага, использованная для приготовления сигарет А, идентична той, которая использована для приготовления сигарет А в примерах 1 и 2. Каждая из этих сигарет была выкурена 45 с помощью стандартной машины и были выполнены измерения содержания компонентов побочного дыма, приведенные в табл.4. Контрольная сигарета - сигарета 5 представляла собой изделие аналогичных 50 размеров, в котором содержался табак с плотностью 246 миллиграмм на сантиметр кубический. Бумага, использованная для изготовления сигареты 5, имела проницаемость 50 единиц Кореста и вес 29 грамм на 55 метр квадратный. Бумага содержала 21 процент МЄла и 2 процента смеси цитрата натрия и цитрата калия. П р и м е р 4. Была изготовлена партия сигарет от F до Н, имеющих размеры анало 8 гичные сигаретам по примеру 3. Для сигарет по примеру 4 была использована та же табачная смесь, что и в примере 3, причем смесь включала 40 процентов пластинок расширенного табака ДІЕТ. Бумага для сигарет А была обработана количествами тринатрий цитрата с содержанием 3,3%, 5,2% и 10,1% соответственно. Контрольная сигарета была той же, что и в примере 3. В табл.5 приведены содержания компонентов побочного дыма в случае, когда сигареты были выкурены с помощью стандартного курительного устройства. Для сравнения содержания побочного дыма сигарет А и С также включены таблицу. В этой серии сигарет табачная смесь была одной и той же, а бумага была обработана цитратом. В сигаретах F-H плотности были снижены от среднего уровня в 205 миллиграмм на сантиметр кубический для сигарет А-С до 188 миллиграмм на сантиметр кубический, 190 миллиграмм на сантиметр кубический и 192 миллиграмма на сантиметр кубический с целью определить обеспечиваются ли при таком снижении удовлетворительные физические характеристики изделий. Из полученных результатов видно, что обработка трикалий цитратом в концентрации эквивалентной ацетату натрия обеспечивает эффект э к в и в а л е н т н ы й тому, который обеспечивается ацетатом натрия. В потоке основного дыма при равных включениях трикалий ацетата и ацетата натрия наблюдается небольшое, но заметное снижение в отношении CO/PMWNF для случая бумаги, обработанной цитратом, по сравнению с бумагой, обработанной ацетатом натрия. П р и м е р 5. В этой серии сигарет была использована бумага по предлагаемому изобретению, имевшая однако уменьшенный вес. Характеристики бумаги, использованной для изготовления с и г а р е т , приведены в табл.6. Бумага была обработана ацетатом натрия. Сигареты имели те же размеры, что и сигареты по примерам 3 и 4 и включали ту же табачную смесь с содержанием 40% расширенных табачных пластинок ДІЕТ. Сигареты были выкурены с помощью стандартной курительной машины и были замерены содержания компонентов побочного дыма. Данные, полученные в ходе измерений, приведены в табл.7. Сигареты I демонстрируют эффект снижения веса бумаги на содержание компонентов побочного дыма. Сигареты к и I иллюстрируют эффект обработки ацетатом 2 №4 натрия на присутствие побочного дыма как было показано ранее. П р и м е р 6. В противоположность примеру 5 была изготовлена партия сигарет с использованием бумаги, имеющей мень- 5 шей вес, однако с несколько большей проницаемостью и несколько большим содержанием мела. Данные по характеристикам бумаги, использованной для изготовления сигарет М-Р (буква О для 10 обозначения партии сигарет не применялась) приведены в табл.8. Из этой бумаги были изготовлены только сигареты R. Табачная смесь была та же, что и ис- 15 пользованная для изготовления сигарет в предшествующих примерах. Следующая партия сигарет, сигареты S были изготовлены из бумаги той же, что и использованная для сигарет R, но после ее электростатиче- 20 ской перфорации до общего значения проницаемости равного 58 единиц Кореста. Для целей сравнения в табл.9 приведены .данные побочных потоков дыма для сигарет R и S, А и Т. Бумага для сигарет С* 25 была электростатически перфорирована до суммарной проницаемости равной 55 единицам Кореста и использована для изготовления сигарет Т. П р и м е р 7. Партия сигарет U и W были 30 приготовлены с использованием высокодисперсного мела с сильно развитой поверхностью. В табл.10 приведены данные по характеристикам бумаги для сигарет U-X. Сигареты U-X были выкурены в стандар- 35 тной курительной машине и были выполнены замеры содержания компонентов в потоке побочного дыма. Результаты приведены в табл 11. При сравнении сигарет U и А очевидно, 40 что замена окиси магния мелом с высокоразвитой поверхностью не дает тех же положительных результатов, что и окись магния в отношении заметного снижения в побочном потоке дыма паров воды и нико- 45 тина. П р и м е р 8. Была изготовлена партия сигарет для иллюстрации того эффекта, который бумага по предлагаемому изобретению оказывает на содержание компонентов 50 побочного потока дыма при использовании такой бумаги в качестве обертки для табачных стержней курительных изделий. Партия сигарет включала ряд контрольных сигарет, а именно сигареты 1,2,3,4, упо- 55 мянутые ранее в данной заявке. Кроме того, были изготовлены контрольные сигареты 6,7,8 и 9, Бумага для сигарет 1 была обработана горючими добавками, а именно ацетатом натрия, трикалий цитратом, 10 ' ортофосфатом калия и тартратом калия как показано в табл.12. Приведенные уровни концентрации выражены в весовом процентном отношении от общей массы бумаги в граммах на квадратных метр обрабатывающейся бумаги. Сигареты, обернутые в бумагу по предлагаемому изобретению, были изготовлены путем обработки бумаги, использовавшейся для приготовления сигарет А, теми же горючими добавками, что и использовавшиеся для изготовления партий сигарет 6-9. Процентное содержание обрабатывающего компонента приведено в табл.13 ниже и представляет собой весовой процент от веса обрабатывающейся бумаги. Сигареты этой партии обозначены индексами АА-ДД. Можно видеть, что имеется сравнительно хорошая корреляция между концентрациями обрабатывающего состава контрольных и испытуемых сигарет. В нижеприведенной табл.14 показаны физические характеристики сигарет. Размеры этих курительных изделий были те же, что и обычно, т.е. табачный стержень имел длину 64 миллиметра и стандартную длину окружности, а фильтр из ацетата целлюлозы имел длину 20 миллиметров. Использовалась та же табачная смесь, что и в примерах 1 и 2, т.е. 22 процента стебля, 3 процента табачного листа и 75 процентов пластинчатого табака, из которых 12 процентов - это расширенный пластинчатый табак ДІЕТ. Эти сигареты были выкурены с помощью стандартной машины и были выполнены замеры содержания компонентов в побочном дыме. В табл.15 приведены результаты, полученные для контрольных сигарет 6-9.Используя данные, приведенные в табл.15 и данные для других контрольных сигарет (а именно сигарет 1,2 и 3), возможно рассчитать точное содержание компонентов в побочном потоке дыма, как это было сделано в примере 1. Однако, с учетом того, что в настоящее время имеются три пере* менных параметра в характеристиках бумаги, т.е. эффект оказываемый наполнителем - окисью магния, эффект пониженной воздухопроницаемости и эффект, оказываемый горючей добавкой, предсказанная величина снижения содержания никотина и воды для сигарет АА рассчитывается следующим образом: 28,6(1-0,12)(1-0,09)(1-0,21)= 18,1, где 0,21 - это величина фактора снижения содержания никотина и водяных паров для сигарет 1 минус тоже значение для сигарет 6, выраженная как часть от значения для сигарет 1. 21954 11 Замеренная величина снижения содержания никотина и водяных паров для сигарет АА составила 13.6. Таким образом можно видеть, что сигареты по предлагаемому изобретению обла- 5 дают синергетическим снижением содержания водяных паров и никотина. В табл.16 показаны расчетные и заме-, ренные значения для сигарет АА - ДД. Контрольная партия сигарет 3 использована в 10 этих расчетах как в примере 1. В табл.17 показаны расчетные и замеренные значения для сигарет АА - ДД, когда контрольными сигаретами служила четвертая партия (использовалась, в расчетах) как 15 в примере 2. Количественное содержание компонентов побочного дыма для всех примеров измерялось с использованием устройства, изображенного на рисунке 2 заявки, № 20 8820498.7 на патент Великобритании, поданной настоящими заявителями. П р и м е р 9. Была изготовлена бумага, имеющая массу в пределах 45-50 грамм на 25 PMWNF Сигареты TNA 12 метр квадратный и проницаемость около 5 единиц Кореста. Бумага содержала от 6 процентов до 8 процентов окиси магния и около 3 процентов - 5 процентов карбоната кальция. Эта бумага обозначена индексом ЕЕ. Эта же бумага была обработана до содержания 4,5 процента ацетата натрия и полученный продукт был обозначен индексом FF. Бумага FF была электростатически перфорирована до суммарной проницаемости в 65 единиц Кореста. Когда все сорта бумаги с вышеописанными в примерах характеристиками были использованы для изготовления сигарет, то при выкуривании сигарет было обнаружено удовлетворительное образование пепла, был только очень незначительный привкус, или его не было совсем, а бумажные обертки имели хороший однородный внешний вид. В описанных экспериментах все сигареты, изготовленные с использованием предлагаемой по изобретению бумаги, не имели1 вентиляционных каналов. Таблица 1 СО со 2 Кол-во затяжек й миллиграммах на сигарету 1 2 3 А предсказанное А измеренное ' 28,6 25,1 26,0 22,9 5,5 4,7 5,3 4,5 60,6 65,3 51,4 55,6 424 465 390 425 20,3 4,2 42,4 • 373 9,4 10,0 9,8 11.1 Таблица 2 Сигареты PMWNF TNA СО СО2 Кол-во затяжек 9,4 10,0 10.7 в миллиграммах на сигарету 1 2 3 А предсказанное А измеренное 28,3 25,1 26,1 22,9 5,5 5.7 5,2 4,4 60,6 65,3 46,0 49,7 424 435 373 407 20,3 4,2 42,4 373 . 11,1 14 21954 13 Таблица 3 Бумага для сигарет А В С Д Е Масса в г/м % СаСОз % МдО Проницаемость в единицах Кореста % NaAc 36,6 4,9 10,5 7.0 37.9 5.2 11.5 7,0 37.8 4,9 11,8 5.0 37,4 4,4 10,3 5.0 37,0 5,0 10,3 64* 0 2,1 4,9 6,25 * 2,1 о * Бумага электростатически перфорирована до такого уровня проницаемости. NaAc » ацетат натрия Таблица 4 PMWNF Сигареты TNA СО СО2 Кол-во затяжек 421 274 /40/ 303 /28/ 295 /30/ 305 /28/ 302 /28/ 7,8 7,5 < в миллиграммах на сигарету 25,8 16,6 /36/ 14,1 /45/ 10.7 /58/ 10,3 /60/ 14.7 /43/ 5 А В С Д Е 3,5 2,6 /26/ 2,7 /23/ 2,1 /40 2,0 /43/ 2.7 /23/ 51 34 УЗЗ/ 40 /22/ 33 /29/ 33 /35/ 35 /31/ 6.6 7,4 7,3 7,8 Цифры в скобках показывают процентное снижение относительно уровня. контрольного Таблица 5 Сигареты ' PMWNF TNA СО СО2 Кол-во затяжек 421 274 /34/ 295 /30/ 291 /31/ 291 /31/ 288 /32/ 7,8 7,5 в миллиграммах на сигарету 5 А С F G Н 25,8 16,6 /36/ 10,7 /59/ 13,3 /48/ 11.7 /55/ 11,1 /57/ 3,5 2,6 /26/ 2,1 /40/ 2.5 /29/ 2,6 /26/ 2.3 /34/ 51 34 /33/ 36 /29/ 37 /27/ 37 /27/ 37 /27/ 7,4 6,0 5.2 5,3 Цифры в скобках представляют процентное снижение относительно контрольного уров ня. 16 21954 15 Таблица 6 Сигаретная бумага I К L Масса в г/м % СаСОз % МдО Проницаемость в единицах Кореста % NaAc 30.0 3.7 13,7 31,4 6 13.3 6 31.4 3.5 14,0 58* 0,2 3,1 3,2 ЗА Бумага электростатически перфорирована до этого значения проницаемости. Таблица 7 TNA PMWNF Сигареты СО СО2 Кол-во затяжек 421 271 /36/ 302 /28/ 216 /25/ 7,8 в миллиграммах на сигарету 3.5 2.5 /29/ 2,3 /34/ 2,5 /29/ 25,8 14.2 /45/ 11,4 /56/ 11,9 /54/ 5 \ К L 51 26 /49/ 31 /39/ 32 /37/ 7.8 7,1 7,6 Данные в скобках показывают процентное снижение относительно контрольного уровня. Таблица 8 М Р R 34,7 8,9 8,9 9 34,3 8,8 9,0 58* 36,6 9,8 7,1 8 — 2 Масса в г/м % МдО % СаСОз Проницаемость в ед. Кореста % NaAc N 33.0 9,6 8,9 11 Бумага 3,1 3,1 4,7 Бумага электростатически перфорирована до этого значения общей проницаемости. Таблица 9 Сигареты Плотность, мг/см"3 PMWNF TNA СО СО2 Кол-во затяжек 421 261 /38/ 282 /33/ 7,8 6,0 в миллиграммах на сигарету 5 С 246 183 т 186 25,8 10,4 /60/ 11,3 /56/ 3,5 2.0 /43/ 2,4 /31/ 51 30 /41/ 33 35/ 6,0 21954 17. 18 Продолжение табл, 9 Плотность, мг/см*3 PMWNF R 183 S 177 13.6 /47/ 13,7 /47/ Сигарета TNA СО2 Кол-во затяжек 264 /35/ 297 /29/ СО 6,1 в миллиграммах на сигарету 2.3 /34/ 2,6 /25/ 33 /35 36 /29/ 6,0 Цифры в скобках показывают процентное снижение относительно контрольного уровня. Таблица + • Сигаретная бумага и Масса в г/м 2 % СаСОз % МдО Проницаемость в единицах Кореста % NaAc 36,7 16,2 + V X 35,6 4 38,2 36,3 10,6 9,9 4,2 5 — W — 8,0 4,6 6 4.6 ~ — 4.3 Мел с высокоразвитой поверхностью. Таблица 11 Плотность. мг/см"3 PMWNF 5 246 205 V 206 25.8 17.4 /33/ 17,8 /31/ 17,5 /32/ -13.7 /47/ Сигарета 209 205 X TNA СО СО2 Кол-во затяжек 421 266 /37/ 265 7,8 7,5 286 /32/ 283 /33/ 7,5 в миллиграммах на сигарету 3.5 2,8 /20/ 2,7 /23/ 2,9 /17/ 2,5 /29/ 51 32 /37/ 30 /41/ 35 /31/ 36 /29/ 7,6 ті 7,0 Данные в скобках представляют процентное снижение относительно контрольного уровня. Мел с высокоразвитой поверхностью. Т а б л и ц а 12 Сигаретная бумага Добавка Содержание добавки в % от массы бумаги 6 7 8 9 Ацетат натрия Трикалий цитрат Ортофосфат калия Тартрат калия 7.2 5,2 5,9 5,4 20 21954 19 Т а б л и ц а 13 Содержание добавки в % отношении от веса бумаги Сигаретная бумага Добавка АА ВВ СС ДД Ацетат натрия • Трикалий цитрат Ортофосфат калия Тартрат калия . 5,0 5.2 6.0 5.2 Т а б л и ц а 14 Сигарета Плотность. мг/см3 Проницаемость, ед. Кореста Длина окружности , в миллиметрах АА 6 245 247 247 247 246 245 5.0 49 7.0 55 8.0 54 6,0 54 24,76 25.08 24.74 24.81 24,77 24.83 24.75 24,91 ВВ 7 СС 8 ДД 252 9 243 Таблица 15 Сигарета . PMWNF СО ТМА Кол-во затяжек СОг і в миллиграммах на сигарету • 6 7 8 9 22.5 23,3 25,1 25,7 64 68 52 57 4.8 5,1 4.6 5,2 459 488 407 • 421 6,9 6.5 8,7 6.8 Т а б л и ц а 16 Сигарета PMWNF TNA СО СОг в миллиграммах на сигарету АА АА ВВ ВВ СС СС ДД ДД расчетное измеренное расчетное измеренное расчетное измеренное расчетное измеренное 18.1 13.6 18.6 17,4 20,2 15.2 20,6 15,5 3,9 3.6 4.2 4,4 3.8 3,6 4,3 4.3 59 44 62 56 47 55 52 44 459 375 . 489 419 408 395. 421 363 Кол-во затяжек 9,2 8,0 107 8,3 21954 22 21 Сигарета Т а б л и ц а 17 PMWNF TNA СО СО2 Кол-во затяжек в миллиграммах на сигарету АА АА ВВ ВВ СС СС ДД ДД расчетное измеренное расчетное измеренное расчетное измеренное расчетное измеренное Упорядник Замовлення 4462 18.1 13,6 18.6 17,4 20,2 15,2 20,6 15,5 3,9 3.6 4,1 4.4 3,7 3,6 4,2 4,3 Техред М.Келемеш 53 44 56 56 42 55 47 44 439 375458 419 390 395 403 363 Коректор М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиІв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 9.2 8,0 10,7 8.3
