Фільтрівний сердечник для виробу для паління і виріб для паління

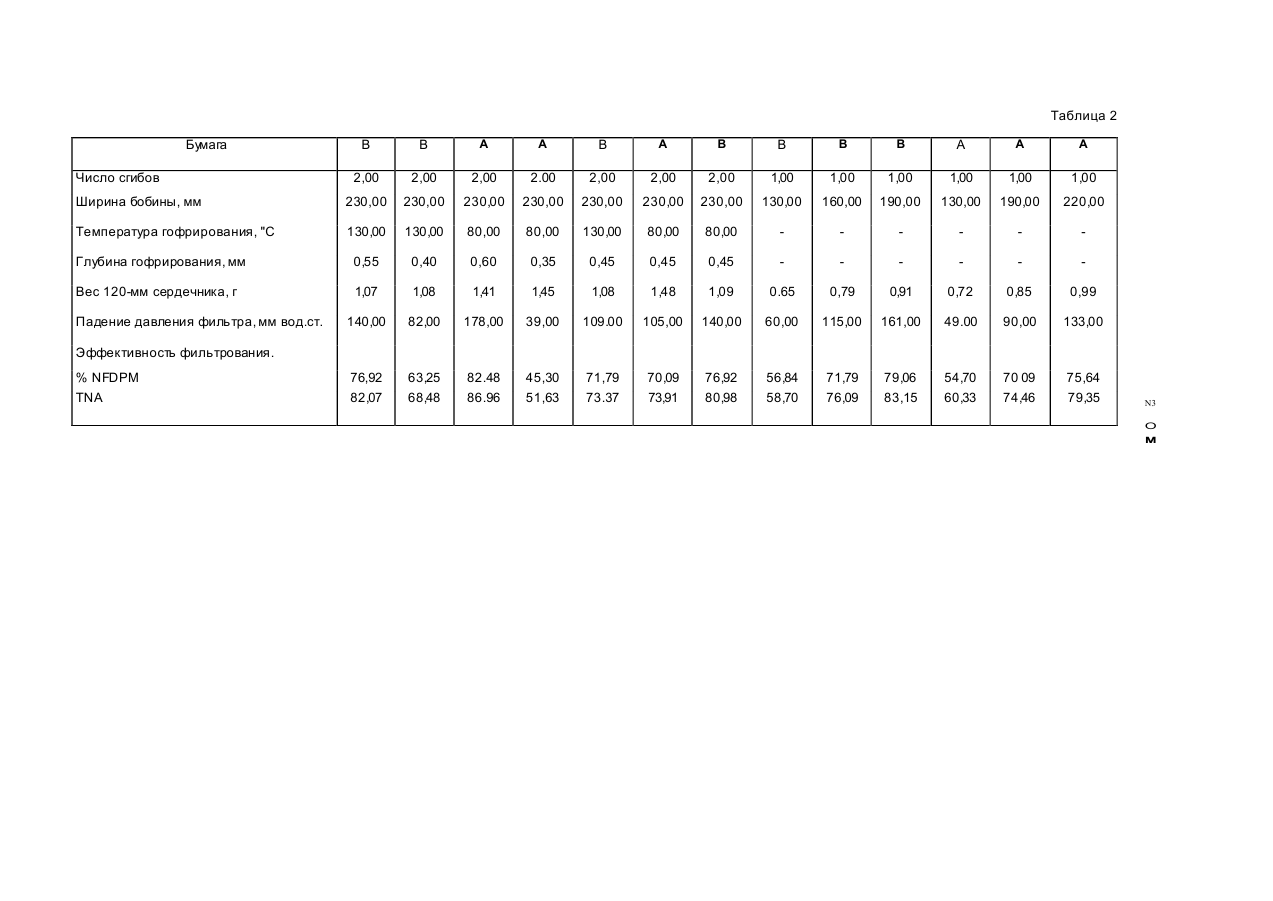

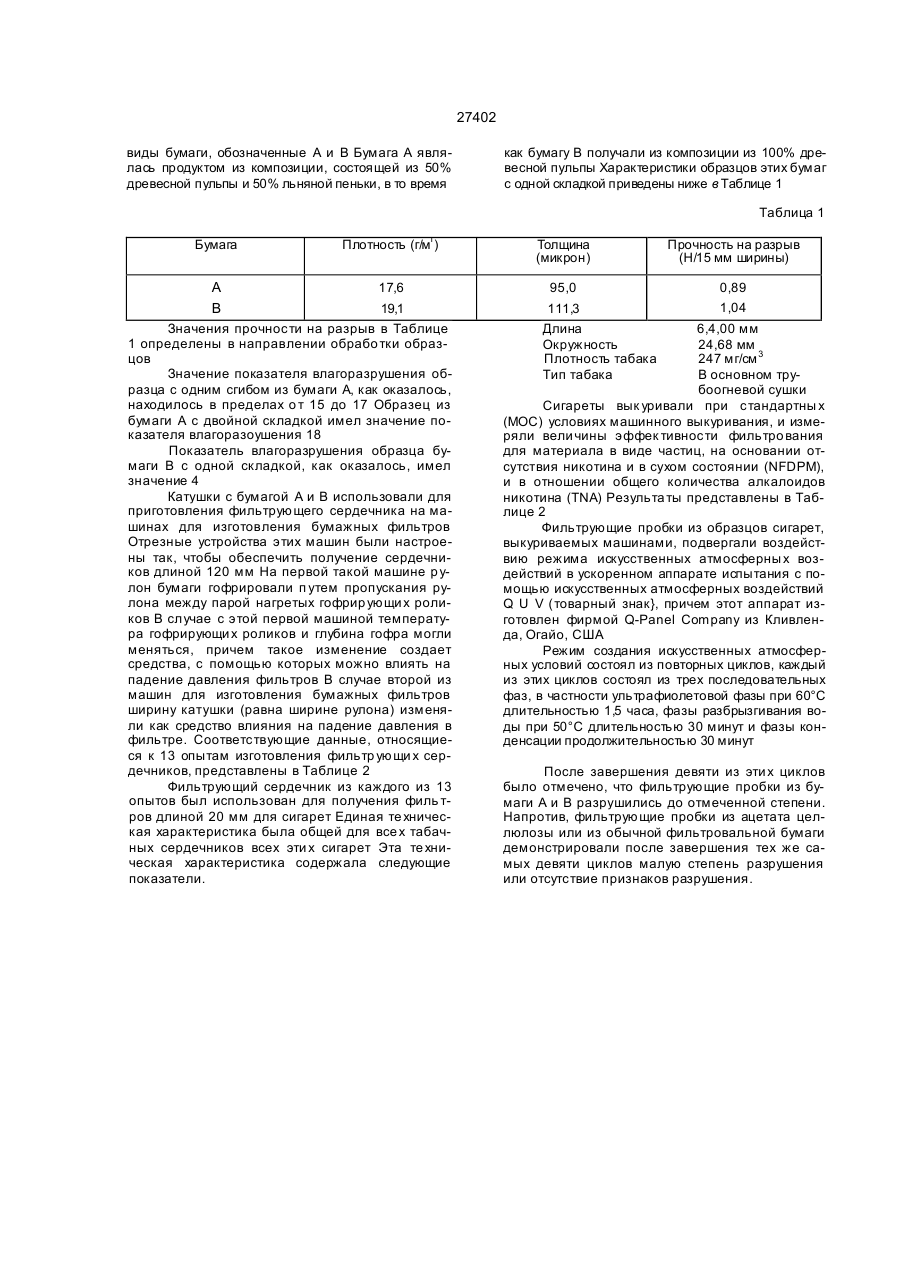

1. Фильтрующий сердечник для изделия для курения, выполненный из фильтр ующего мате риала, отличающийся тем, что в качестве фильтрующего материала он содержит влагоразрушаемую бумагу, показатель разрушения кото рой не превышает 10. 2 Фильтрующий сердечник по п.1, отличающийся тем, что указанный показатель не превышает 7. 3 Фильтрующий сердечник для изделия для курения по любому из пп 1, 2, отличающийся тем, что сред няя длина волокна бумаги не превышает 0,5 мм 4. Изделие для курения, включающее сердечник из материала для к урения и фильтр , выполнен ный из фильтрующего материала, отличающее ся тем, что в качестве фильтрующего материала фильтр содержит влагоразрушаемую бумагу, по казатель влагоразрушения которой не превы шает 10 5. Изделие для курения по п .4, отличающееся тем, что указанный показатель не превышает 7. 6. Изделие для курения по одному из пп. 4, 5, от личающееся тем, что средняя длина волокна бу маги не превышает 0,5 мм. Настоящее изобретение относится к изделиям для курения и направлено на создание улучшенных изделий для курения Настоящее изобретение обеспечивает получение фильтрующего сердечника для изделия для курения, содержащего в качестве фильтрационного материала влагоразрушаемую бумагу. В случае, если фильтр ующий сердечник буде т содержать оберточные средства, тогда, предпочтительно, оберточное средство является легко разлагаемым. Проблема уничтожения использованных фильтрующих элементов является предметом различных изобретений. Обычные фильтрующие элементы из ацетата целлюлозы или другие известные фильтрующие элементы, изготовленные из искусственных волокон, не разрушаются в условиях, при которых обычно происходит разложение отходов, в частности под воздействием внешних погодных усло вий и вла ги Для ре шения этой проблемы при изготовлении фильтрующего жгута, из которого изготавливают фильтр ующий элемент, используется влагоразрушаемое связующее, удерживающее искусственные волокна жгута в собранном виде. При длитепьном воздействии влаги связующее растворяется и филь тр ующий эле мент распадается на отдельные искусственные волокна, из которых он был изготовлен Преимуществом известного фильтра можно считать то, что изготовленный во влажных условиях фильтр ующий элемент по истечении относительно короткого промежутка времени распадается на волокна, из которых снова собрать фильтрующий элемент нельзя. При этом, однако, сами волокна фильтрующего элемента не разрушаются. Настоящее изобретение направлено на создание влагоразрушаемого фильтрирующего сердечника, входящего в состав изделия для курения . Данный технический результат достигается за счет того, что фильтрирующий сердечник для изделия для курения, выполненный из фильтрирующего материала, согласно настоящему изобретению , в качестве фильтрирующего материала содержит влагоразрушающую бумагу, показатель влагоразрушения которой не превышает 10. Предпочтительно, чтобы показатель влагоразрушения бумаги не превышал 7 Целесообразно также, чтобы средняя длина волокна бумаги не превышала 0,5 мм. Кроме того, те хнический результат достигается при использовании изделия для курения, (22)22.02.1994 О см о см 27402 включающего сердечник из материала для курения и фильтр, выполненный из фильтрирующего материала, содержащего, согласно настоящему изобретению, в качестве фильтрирующего материала влагоразрушаемую бумагу, показатель влагоразрушения которой не превышает 10 . Предпочтительно, чтобы показатель впагоразрушения бумаги не превышал 7 Целесообразно также, чтобы средняя длина волокна бумаги не превышала 0 , 5 мм . Фильтрующий сердечник согласно настоящему изобретению может быть изготовлен путем использования машин для изготовления фильтрующих сердечников, обычных для изготовления бумажных фильтров, например, такой машины, как Decoufie. Влагоразрушаемая бумага должна быть достаточно прочной для подачи рулона в машину для изгото вления сердечников, без нежелательных случаев разрыва бумаги. В соответствии с предлагаемым методом испытаний на разложение бумаги образец в виде листа бумаги площадью 500 см 2 помещается в 250 мл воды в литровый лабораторный мерный цилиндр. Открытый конец цилиндра герметизируют, в результате чего образец бумаги подвергают механическому перемешиванию благодаря тому, что цилиндр переворачивают и затем возвращают в его начальное положение. Затем рассматривают образец бумаги Эту операцию переворачивания/возвращения в начальное состояние повторяют до тех пор, пока не будет отмечено, что бумажный образец был разрушен до такой степени, что все оставшиеся кусочки бумаги имеют площадь в 1 см 2 или менее. Количество операций переворачивания/возвращения в начальное состояние, которое потребовалось для приведения примерно к этому результа ту, регистрируется в качестве показателя влагоразрушения. Для использования в качестве водоразлагаемого фильтрационного материала для целей настоящего изобретения бумага должна иметь значение показателя влагоразрушения, как он определен вышеизложенным методом испытаний, который не превышае т примерно 10 Предпочтительно, этот показатель не должен превышать 7 В результате применения вышеописанного метода испытаний было определено, что типичное значение показателя влагоразрушения для обычной бумаги, применяемой в качестве фильтрующего материала в фильтре для изделий для курения, находится в пределах не ниже примерно 25-30 Предпочтительно, чтобы средняя длина волокон влагоразрушаемой бумаги, используемой в фильтрирующем сердечнике и в фильтре изделия для курения, не превышала 0,5 мм Жела те льно также, чтобы в изде лии для курения согла сно настоя щему изобретению обертка для сердечника из материала для курения была также выполнена из влагоразрушаемой бумаги Кроме того, желательно выполнение из вла горазрушаемой бумаги обертки м ундштука или ленты для такого изделия для курения Если фильтр такого изделия для курения содержит обертку для пробки, то целесообразно, чтобы та кая обертка для пробки была из влагоразрушаемого материала Филь тр ующий серде чник согласно нас тоя щему изобретению предпочти тельно имеет прочно сть по Бор гвальдту в предела х от 50% до 95%. Настоящее изобретение дополнительно обеспечивает получение фильтра для изделия для курения, содержащего в качестве фильтрационного материала влагоразлагаемую бумагу Фильтр согласно настоящему изобретению, предпочтительно проявляет эффективность фильтрования по отношению к фазе из микрочастиц гла вного потока дыма в пределах от 10% до 90% (NFDPM). Длина фильтра согласно настоящему изобретению может быть в пределах о т 6 мм до 30 мм. Фильтр согласно настоящему изобретению может содержать особый материал, модифицир ующий дым. Такой о собы й ма териа л може т быть диспергирован в складках влагоразрушаемой бумаги. В качестве альтернативы такой материал в виде макрочастиц может быть размещен в полости, ограниченной влагоразрушаемой бумагой. В качестве дополнительной альтернативы, материал в виде макрочастиц может быть диспергирован в композиции для изготовления бумаги. При изготовлении филь тр ующего серде чника согласно настоящему изобретению в машину для изгото вления филь тров одновременно с подачей в нее р улона или р улонов вла горазрушаемой бумаги могут подава ться рулон или рулоны друго го разлагаемого, предпочтительно влагоразлагэемого материала. При изготовлении фильтр ующего сердечника согласно настоящему изобретению на рулон или рулоны влагоразрушаемой бумаги может наноситься разлагаемое связующее. Целесообразно, чтобы в свободном состоянии падение давления в сигарете согласно настоящему изобретению было в пределах от 80 мм до 120 мм водяного столба. Сигарета согласно настоя щему изобретению может быть проперфорирована, например, с помощью лазерного перфоратора, для обеспечения вентиляции фильтра. В качестве альтернативы, может использоваться предварительно перфорированный материал. Сигареты согласно настоя щему изобретению могут иметь окружность в диапазоне от 13 мм до 30 мм Предпочтительно, рулон(ы) влагоразрушаемой бумаги, применяемой при изготовлении фильтр ующего сердечника, гофрир уется/го фрируются Таким образом, например, рулон может подаваться между парой гофрирующи х роликов так. чтобы придать рулону го фрирование складчатой формы, если смотреть на рулон в поперечном сечении. Такие гофрир ующие ролики могут быть при повышенной температуре, например, в пределах от 70°С до 15О°С. Гофр складчатой формы может иметь глубин у в пределах, например, от 0,25 мм до 0,70 мм Для получения фильтр ующего сердечника согласно настоящему изобретению использовали 27402 виды бумаги, обозначенные А и В Бумага А являлась продуктом из композиции, состоящей из 50% древесной пульпы и 50% льняной пеньки, в то время как бумагу В получали из композиции из 100% древесной пульпы Характеристики образцов этих бумаг с одной складкой приведены ниже в Таблице 1 Таблица 1 Бумага Плотность (г/мг) А В 17,6 19,1 Значения прочности на разрыв в Таблице 1 определены в направлении обрабо тки образцов Значение показателя влагоразрушения образца с одним сгибом из бумаги А, как оказалось, находилось в пределах о т 15 до 17 Образец из бумаги А с двойной складкой имел значение показателя влагоразоушения 18 Показатель влагоразрушения образца бумаги В с одной складкой, как оказалось, имел значение 4 Катушки с бумагой А и В использовали для приготовления фильтрующего сердечника на машинах для изготовления бумажных фильтров Отрезные устройства этих машин были настроены так, чтобы обеспечить получение сердечников длиной 120 мм На первой такой машине р улон бумаги гофрировали п утем пропускания рулона между парой нагретых гофрир ующи х роликов В случае с этой первой машиной температура гофрирующи х роликов и глубина гофра могли меняться, причем такое изменение создает средства, с помощью которых можно влиять на падение давления фильтров В случае второй из машин для изготовления бумажных фильтров ширину катушки (равна ширине рулона) изменяли как средство влияния на падение давления в фильтре. Соответствующие данные, относящиеся к 13 опытам изготовления фильтр ующи х сердечников, представлены в Таблице 2 Фильтрующий сердечник из каждого из 13 опытов был использован для получения филь тров длиной 20 мм для сигарет Единая те хническая характеристика была общей для все х табачных сердечников всех эти х сигарет Эта те хническая характеристика содержала следующие показатели. Толщина (микрон) Прочность на разрыв (Н/15 мм ширины) 95,0 0,89 1,04 6,4,00 мм 24,68 мм 247 мг/см 3 В основном трубоогневой сушки Сигареты вык уривали при стандартны х (МОС) условиях машинного выкуривания, и измеряли вели чины эффек тивности фильтро вания для материала в виде частиц, на основании отсутствия никотина и в сухом состоянии (NFDPM), и в отношении общего количества алкалоидов никотина (TNA) Результа ты представлены в Таблице 2 Фильтрующие пробки из образцов сигарет, выкуриваемых машинами, подвергали воздействию режима искусственных атмосферны х воздействий в ускоренном аппарате испытания с помощью искусственных атмосферных воздействий Q U V (товарный знак}, причем этот аппарат изготовлен фирмой Q-Panel Company из Кливленда, Огайо, США Режим создания искусственных атмосферных условий состоял из повторных циклов, каждый из этих циклов состоял из трех последовательных фаз, в частности ультрафиолетовой фазы при 60°С длительностью 1,5 часа, фазы разбрызгивания воды при 50°С длительностью 30 минут и фазы конденсации продолжительностью 30 минут 111,3 Длина Окружность Плотность табака Тип табака После завершения девяти из эти х циклов было отмечено, что фильтрующие пробки из бумаги А и В разрушились до отмеченной степени. Напротив, фильтрующие пробки из ацетата целлюлозы или из обычной фильтровальной бумаги демонстрировали после завершения тех же самых девяти циклов малую степень разрушения или отсутствие признаков разрушения. Таблица 2 В В А А В А В В В В А А А 2,00 2,00 2,00 2.00 2,00 2,00 2,00 1,00 1,00 1,00 1,00 1,00 1,00 Ширина бобины, мм 230,00 230,00 230,00 230,00 230,00 230,00 230,00 130,00 160,00 190,00 130,00 190,00 220,00 Температура гофрирования, "С 130,00 130,00 80,00 80,00 130,00 80,00 80,00 Глубина гофрирования, мм 0,55 0,40 0,60 0,35 0,45 0,45 0,45 Вес 120-мм сердечника, г 1,07 1,08 1,41 1,45 1,08 1,48 1,09 0.65 0,79 0,91 0,72 0,85 0,99 140,00 82,00 178,00 39,00 109.00 105,00 140,00 60,00 115,00 161,00 49.00 90,00 133,00 76,92 82,07 63,25 68,48 82.48 86.96 45,30 51,63 71,79 73.37 70,09 73,91 76,92 80,98 56,84 58,70 71,79 76,09 79,06 83,15 54,70 60,33 70 09 74,46 75,64 79,35 Бумага Число сгибов Падение давления фильтра, мм вод.ст. Эффективность фильтрования. % NFDPM TNA N3 О м 27402 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03 12 2) 3- 72 -8 9 ( 03 12 2) 2- 57 -0 3
