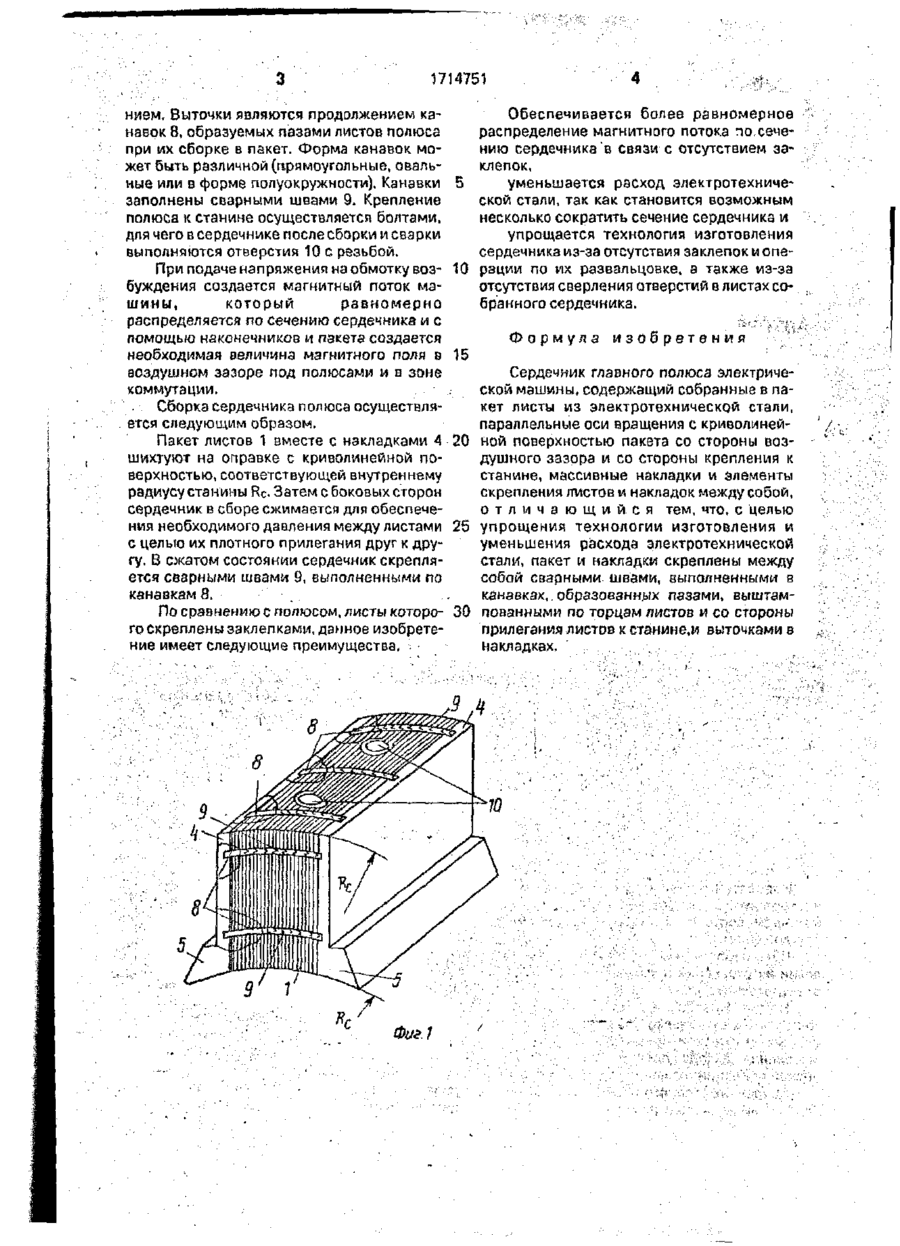

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) (51)5 (И) Н 02 К ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4681802/07 (22)18.04.89 (46) 23.02.92. Бюл № 7 (71) Харьковский политехнический институт им. В.И. Ленина и Специальное конструкторское бюро Харьковского завода "Электромашина" (72) А.В. Иногородский, Н А Осташевский, А.К. Черкасов, В.Д. Юхимчук, В.А, Казначеев, П.П. Ковалев, Ю.В. Лухин и Ю.П. Сердюков (53)621.313.04(088 8) ^ 6 ) Авторское свидетельство СССР f* 1152066, кл. Н 02 К 1/06, 1985. Авторское свидетельство СССР fcb264518. кл. Н02 К 1/14, 1966. (54) СЕРДЕЧНИК ГЛАВНОГО ПОЛЮСА ЭЛЕКТРИЧЕСКОЙ МАШИНЫ (57) Изобретение относится к электромашиностроению, в частности к электрическим машинам постоянного тока со станинами круглой формы. Цель изобретения - упрощение технологии изготовления и уменьшение расхода электротехнической стали. Сердечник главного полюса электрической машины содержит пакет листов 1 из электротехнической стали, расположенных параллельно оси вращения машины, и массивные боковые накладки 4 с наконечниками 5. В листах 1 выштампованы пазы, образующие в пакете канавки 8, а в накладках выполнены выточки, являющиеся продолжением канавок 8. Пакет и накладки скреплены сварными швами, выполненными по канавкам 8 и выточкам в накладках 4. Поверхности полюса, обращенные к станине и воздушному зазору, выполнены криволинейными, соответствующими внутреннему радиусу станины Зил. Изобретение относится к электромашиностроению, в частности к электрическим машинам постоянного тока со станинами круглой формы. Цель изобретения - упрощение технологии изготовления и уменьшения расхода электротехнической стали. На фиг. 1 изображен сердечник главного полюса электрической машины в сборе в аксонометрической проекции, на фиг. 2 массивная накладка полюса в аксонометрической проекции; на фиг. 3 - лист полюса. Сердечник главного полюса электрической машины состоит из пакета листов 1 из электротехнической стали, расположенных параллельно оси вращения машины. В листах 1 выштампованы пазы 2 и 3. Пазы 2 расположены в торцовых частях листа, а пазы 3 - со стороны крепления полюса к станине (на чертеже не показано). К пакету листов с обеих боковых сторон по длине полюса жестко крепятся массивные накладки 4 из ферромагнитного материала, имеющие наконечники 5, форма которых определяется, исходя из электромагнитного расчета машины. В накладках 4 со стороны прилегания их к пакету сердечника выполнены выточки 6 и 7, например, фрезерова 1714751 ниєм. Выточки являются продолжением канавок 8, образуемых пазами листов полюса при их сборке в пакет. Форма канавок может быть различной (прямоугольные, овальные или в форме полуокружности). Канавки 5 заполнены сварными швами 9. Крепление полюса к станине осуществляется болтами, для чего в сердечнике после сборки и сварки выполняются отверстия 10 с резьбой. При подаче напряжения на обмотку воз- 10 Суждения создается магнитный поток машины, который равномерно распределяется по сечению сердечника и с помощью наконечников и пакета создается необходимая величина магнитного поля в 15 воздушном зазоре под полюсами и в зоне коммутации. Сборка сердечника полюса осуществляется следующим образом. Пакет листов 1 вместе с накладками А 20 шихтуют на оправке с криволинейной поверхностью, соответствующей внутреннему радиусу станины Rc. Затем с боковых сторон сердечник в сборе сжимается для обеспечения необходимого давления между листами 25 с целью их плотного прилегания друг к другу. В сжатом состоянии сердечник скрепляется сварными швами 9, выполненными па канавкам 8. По сравнению с полюсом, листы которо- 30 го скреплены заклепками, данное изобретение имеет следующие преимущества. Фиг.1 Обеспечивается более равномерное распределение магнитного потока по,сечению сердечника в связи1 с отсутствием заклепок, уменьшается расход электротехнической стали, так как становится возможным несколько сократить сечение сердечника и упрощается технология изготовления сердечника из-за отсутствия заклепок и операции по их развальцовке, а также из-за отсутствия сверления отверстий в листах собранного сердечника. Формула изобретения Сердечник главного полюса электрической машины, содержащий собранные в пакет листы из электротехнической стали, параллельные оси вращения с криволинейной поверхностью пакета со стороны воздушного зазора и со стороны крепления к станине, массивные накладки и элементы скрепления листов и накладок между собой, о т л и ч а ю щ и й с я тем, что, с целью упрощения технологии изготовления и уменьшения расхода электротехнической стали, пакет и накладки скреплены между собой сзарными швами, выполненными в канавках,.образованных пазами, выштампованными по торцам листов и со стороны прилегания листов к станине.и выточками в накладках. 1714751 Фиа.г Фие.З Редактор Т.Куркова Составитель А.Лисов Техред М.Моргентал Корректор С.Шевкун Заказ 701 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
